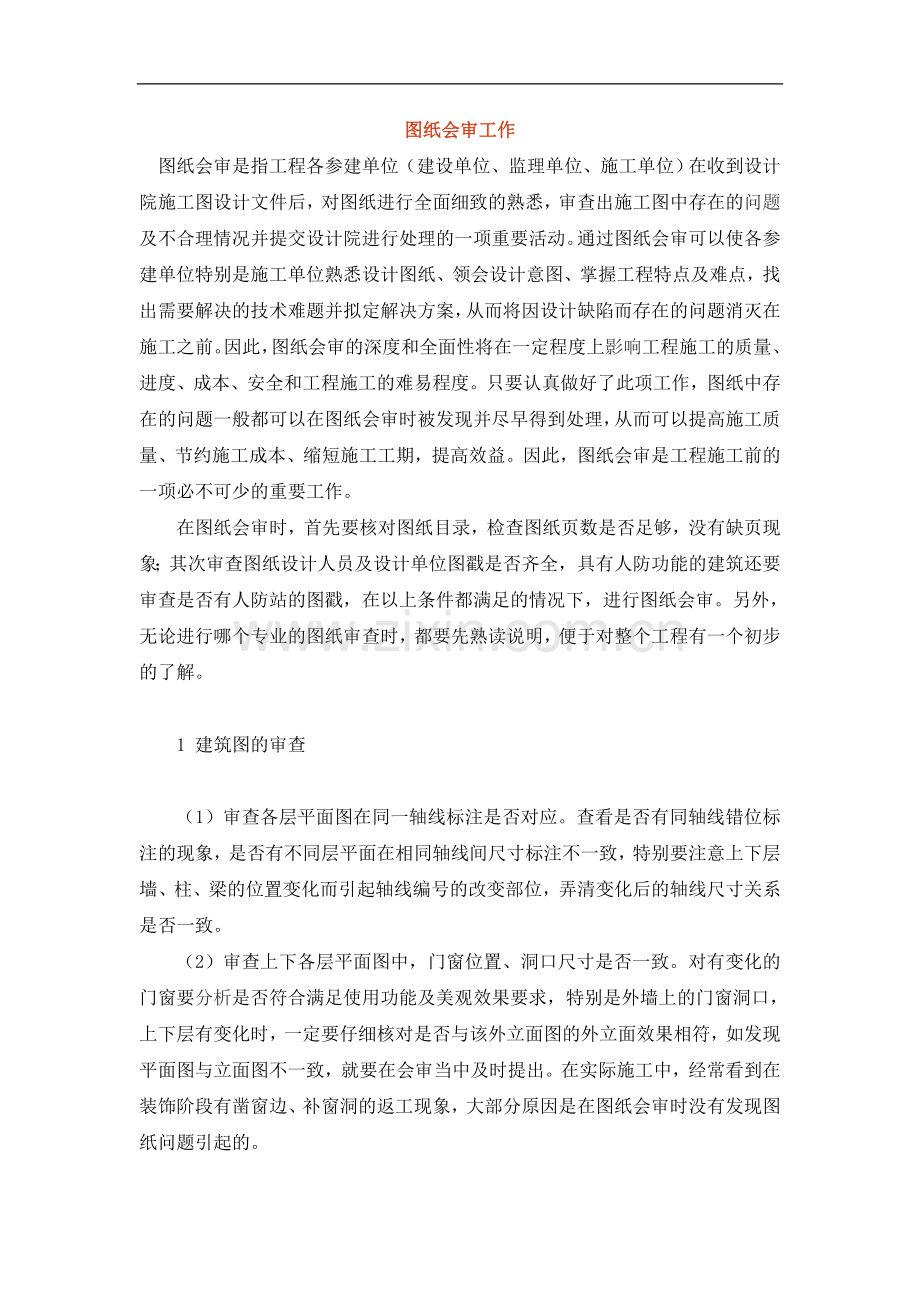

图纸会审工作要点.doc

图纸会审工作图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理，从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益。因此，图纸会审是工程施工前的一项必不可少的重要工作。在图纸会审时，首先要核对图纸目录，检查图纸页数是否足够，没有缺页现象；其次审查图纸设计人员及设计单位图戳是否齐全，具有人防功能的建筑还要审查是否有人防站的图戳，在以上条件都满足的情况下，进行图纸会审。另外，无论进行哪个专业的图纸审查时，都要先熟读说明，便于对整个工程有一个初步的了解。1 建筑图的审查（1）审查各层平面图在同一轴线标注是否对应。查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁的位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。（2）审查上下各层平面图中，门窗位置、洞口尺寸是否一致。对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。在实际施工中，经常看到在装饰阶段有凿窗边、补窗洞的返工现象，大部分原因是在图纸会审时没有发现图纸问题引起的。（3）审查每层平面图中的尺寸、标高是否标注准确、齐全、清晰。主要看细部尺寸是否与轴线间距相符、分项尺寸是否与总体尺寸相符，门窗洞口尺寸是否与门窗表一致，洞口的位置、开闭方向是否与该房间内的家具、水、电等设备器具相协调，人的进出是否方便、采光通风是否良好。（4）审查平面图中的大样图与索引详图是否相符、大样图与节点剖面图是否相符。这些整体与细部的图示，经常发生矛盾或不一致，也容易被设计、施工所忽视。2 结构图的审查（1）基础结构图的审查。主要审查基础图的轴线编号、位置是否与上部结构图、建筑图相符。基础柱、承台、基础梁的布置、断面尺寸、标高是否与上部结构图、建筑图相统一。基础柱、墙、梁、板的编号及配筋标注是否齐全、准确无误，受力结构配筋是否合理、不足。还需根据基础结构的特点、开挖方式和可能遇到的其它不利因素，并综合考虑施工单位的施工技术条件、设备条件以及以往的施工经验等评估施工的可能性及难易程度。（2）楼层结构图的审查。同样重点审查上下层结构图轴线是否错位，门窗洞口位置是否错位等矛盾。尺寸标注、标高标注是否齐全、无误。各种结构件配筋标注是否编写齐全，有无漏注、漏配。结构平面大样图是否与结构节点详图一致。屋面结构图，特别是坡屋面结构图中造型比较复杂的屋面构架图，看图纸是否全面、准确、清晰的反映其结构做法。如发现图纸不能清楚表达，应要求设计补详图表达清楚。（3）审查结构图上预留孔洞、预埋钢筋，结构施工缝的留设是否有注明及特殊要求，这些部位是否有加强构造做法，如：预留孔洞设置止水环、加强配筋等。予埋管位置、数量、洞口尺寸等是否满足相应的专业图纸要求。图纸会审中若能及时发现和解决这类问题，就能避免施工后再穿墙打洞，造成墙体、楼面渗漏水或出现裂缝。转贴于 中国论文下载中心 3 建筑图与结构图的统一审查由于建筑图与结构图通常是由不同设计师设计，这往往造成建筑图与结构图之间不一致。主要审查建筑图与结构图之间墙、柱、梁轴线位置、标注是否相互吻合，有无错位和矛盾。如独立的框架柱、剪力墙、构造柱位置、数量是否相互对应；门窗洞开口位置、尺寸是否相互对应；轴线尺寸与细部尺寸是否相互一致；建筑平面图上应有梁的在结构图上是否有遗漏；墙、柱、梁、板的结构标高是否与建筑标高统一；结构梁的位置、 宽度是否与上部墙体位置、 墙体厚度相统一；楼梯结构图是否与楼梯建筑平面图、剖面图相符。特别注意地下车库、地下室、楼面转换层的梁截面尺寸及标高是否达到规范的规定，是否能满足建筑上使用功能的要求。4 土建施工图与水电施工图的统一的审查（1）土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。 （2）水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。泵房预埋件土建图是否与水卫图中的尺寸、位置一致。 （3）管道的布置是否影响装修效果。如排水管道，当横管很长时，由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道的最末端时，高差很大，会因此影响整体装修高度。图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面”的情况。 （4）土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。电气配管、水卫预留洞等必须注意这些尺寸。从总体来说，施工单位应着重于图纸自身的问题并结合实际需要进行审阅，建设单位则对使用功能提出合理的要求。图纸会审后，由施工单位对会审中的问题进行归纳整理，建设、设计、施工及其它与会单位进行会签，形成正式会审纪要，作为施工文件的组成部分。 图纸会审纪要应有：会议时间与地点；参加会议的单位和人员；建设单位、施工单位和有关单位对设计上提出的要求及需修改的内容；为便于施工，施工单位要求修改的施工图纸，其商讨的结果与解决的办法；在会审中尚未解决或需进一步商讨的问题；其它需要在纪要中说明的问题等。 在该阶段作为有经验的承包商应该大胆对设计可行，但施工费工、效果又差的工艺做一些对自己有利的变更，可以缩短工期，减少成本，对建设方也很有利。
