Autocad两种实用独到的套图框技巧
2015-09-05 测量

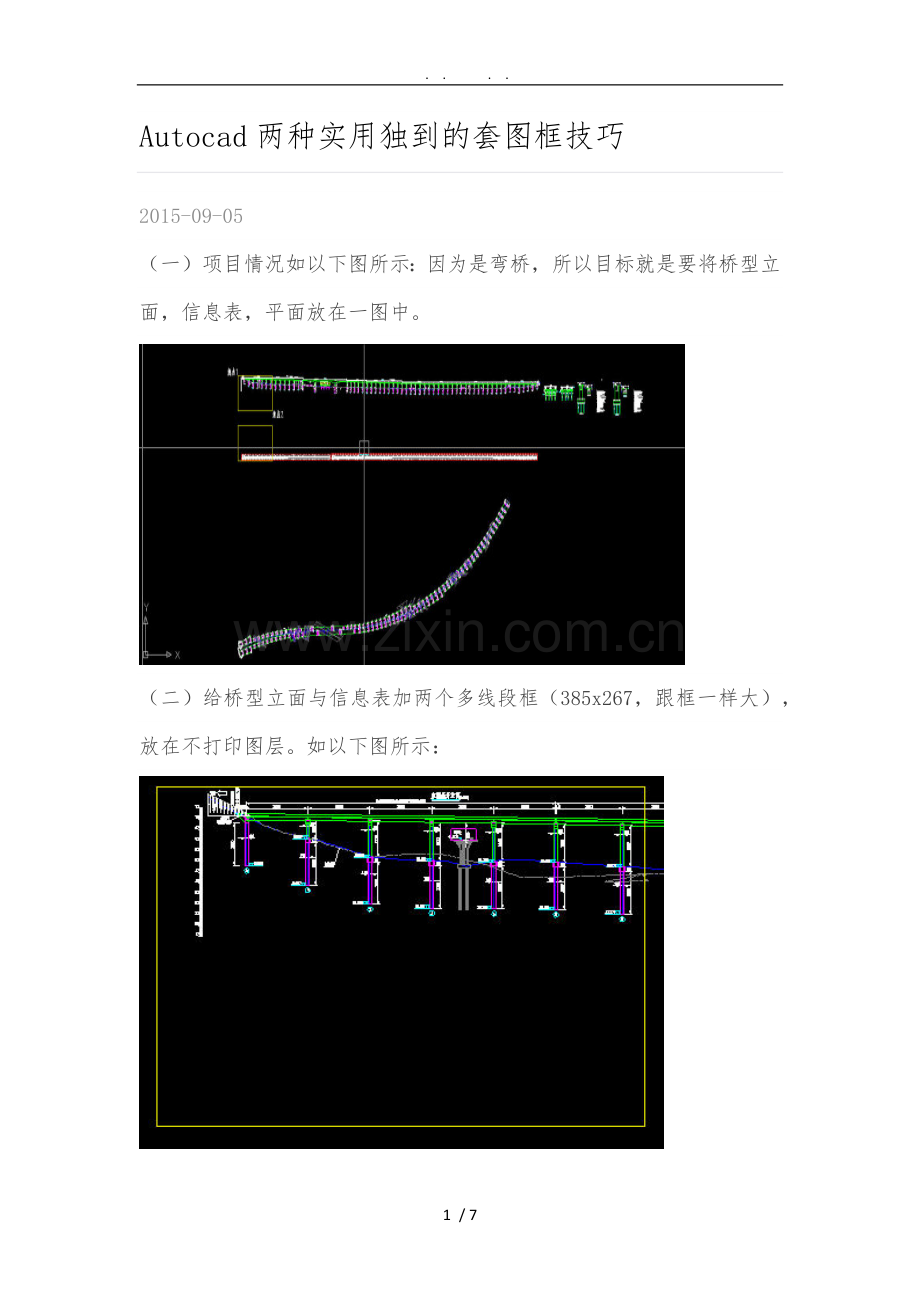

（一）项目情况如以下图所示：因为是弯桥，所以目标就是要将桥型立面，信息表，平面放在一图中。
（二）给桥型立面与信息表加两个多线段框（385x267，跟框一样大），放在不打印图层。如以下图所示：

（三）进入布局空间，做一个视口，将视图定位到桥型立面图。如以下图所示：
注意两个角点。

（四）双击进入视口，在CAD命令栏中输入"Zoom",当出现提示时输入"W",当提示指定第一个角点时，输入"end"，当提示出现end于时，鼠标点上图的角点1，当提示指定对角点时，再次输入end，当提示出现end于时，鼠标点第上图的角点2，最后得到精准套好的图如下：

（五）按照同样的方法将信息表的图框套好，并放入图框中，最后如下：

（六）下面还剩下一平面图，如下所示，我们需要将平面图放在图框中间。

（七）将立面图的视口拷出来，然后双击进入视口，点，按鼠标左键移动至平面图位置。如上图所示（按手键才能保持比例不变）。然后选菜单 视图->动态观察->自由动态观察，将出现如以下图所示的带五个圆的图面。

（八）在大圆外面（一定要在外面，不要在里面）按鼠标左键，上下移动鼠标将会旋转桥平面，而且旋转是动态的，可见的。最后得到如以下图所示的适宜的平面图位置。

（九）按ESc退出视口，稍加处理，将平面图移至图框中央，得到最终成图，由于该桥立面为左幅桥，因此平面左幅要全部显示，右幅可不全显视。
