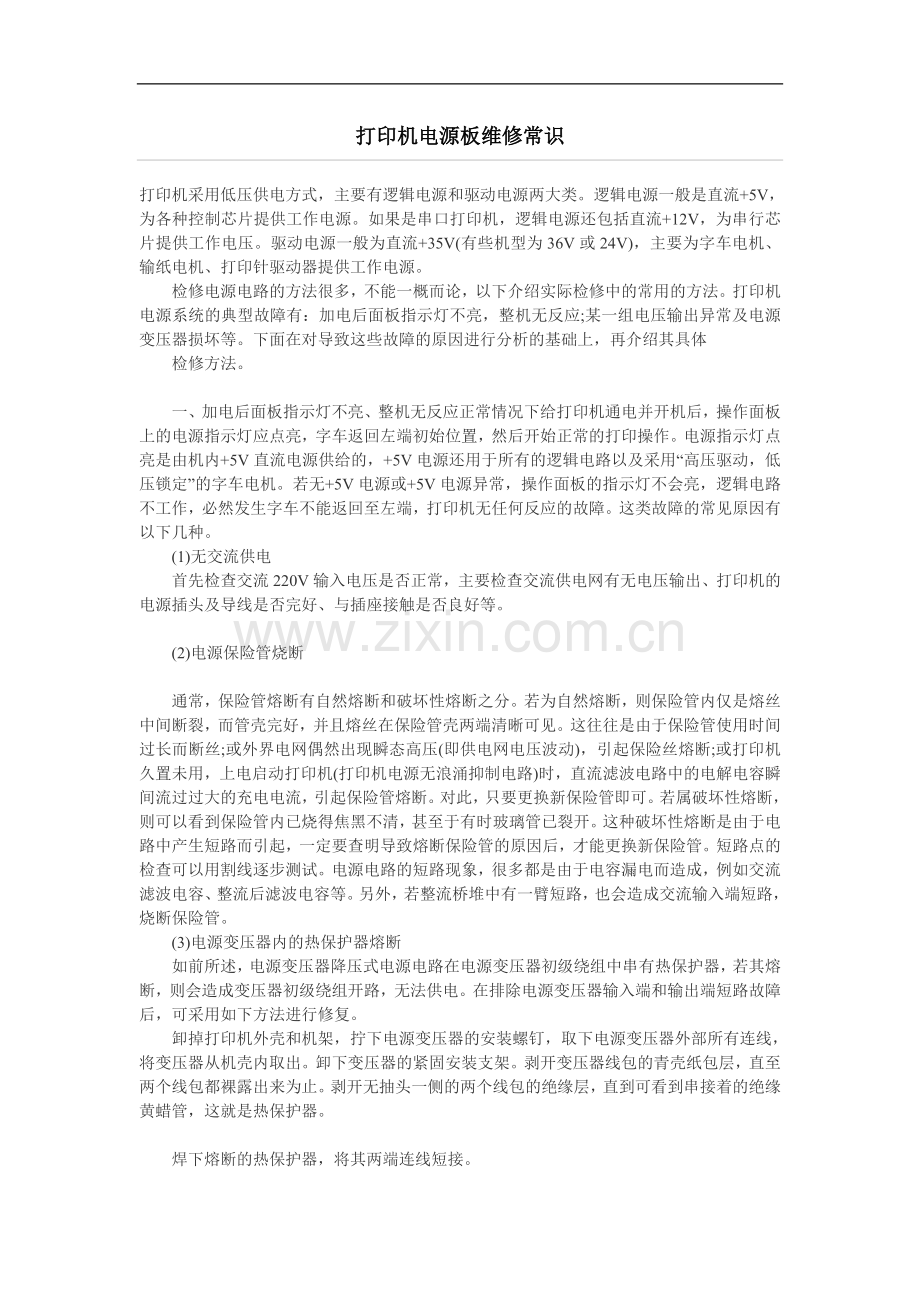

打印机电源板维修常识
打印机采用低压供电方式，主要有逻辑电源和驱动电源两大类。逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。驱动电源一般为直流+35V(有些机型为36V或24V)，主要为字车电机、输纸电机、打印针驱动器提供工作电源。
　　检修电源电路的方法很多，不能一概而论，以下介绍实际检修中的常用的方法。打印机电源系统的典型故障有：加电后面板指示灯不亮，整机无反应;某一组电压输出异常及电源变压器损坏等。下面在对导致这些故障的原因进行分析的基础上，再介绍其具体
　　检修方法。

　　一、加电后面板指示灯不亮、整机无反应正常情况下给打印机通电并开机后，操作面板上的电源指示灯应点亮，字车返回左端初始位置，然后开始正常的打印操作。电源指示灯点亮是由机内+5V直流电源供给的，+5V电源还用于所有的逻辑电路以及采用“高压驱动，低压锁定”的字车电机。若无+5V电源或+5V电源异常，操作面板的指示灯不会亮，逻辑电路不工作，必然发生字车不能返回至左端，打印机无任何反应的故障。这类故障的常见原因有以下几种。
　　(1)无交流供电
　　首先检查交流220V输入电压是否正常，主要检查交流供电网有无电压输出、打印机的电源插头及导线是否完好、与插座接触是否良好等。

　　(2)电源保险管烧断

　　通常，保险管熔断有自然熔断和破坏性熔断之分。若为自然熔断，则保险管内仅是熔丝中间断裂，而管壳完好，并且熔丝在保险管壳两端清晰可见。这往往是由于保险管使用时间过长而断丝;或外界电网偶然出现瞬态高压(即供电网电压波动)，引起保险丝熔断;或打印机久置未用，上电启动打印机(打印机电源无浪涌抑制电路)时，直流滤波电路中的电解电容瞬间流过过大的充电电流，引起保险管熔断。对此，只要更换新保险管即可。若属破坏性熔断，则可以看到保险管内已烧得焦黑不清，甚至于有时玻璃管已裂开。这种破坏性熔断是由于电路中产生短路而引起，一定要查明导致熔断保险管的原因后，才能更换新保险管。短路点的检查可以用割线逐步测试。电源电路的短路现象，很多都是由于电容漏电而造成，例如交流滤波电容、整流后滤波电容等。另外，若整流桥堆中有一臂短路，也会造成交流输入端短路，烧断保险管。
　　(3)电源变压器内的热保护器熔断
　　如前所述，电源变压器降压式电源电路在电源变压器初级绕组中串有热保护器，若其熔断，则会造成变压器初级绕组开路，无法供电。在排除电源变压器输入端和输出端短路故障后，可采用如下方法进行修复。
　　卸掉打印机外壳和机架，拧下电源变压器的安装螺钉，取下电源变压器外部所有连线，将变压器从机壳内取出。卸下变压器的紧固安装支架。剥开变压器线包的青壳纸包层，直至两个线包都裸露出来为止。剥开无抽头一侧的两个线包的绝缘层，直到可看到串接着的绝缘黄蜡管，这就是热保护器。

　　焊下熔断的热保护器，将其两端连线短接。
　　检测变压器各绕组的直流电阻及各绕组间是否绝缘良好，全部正常后，再按原样包好绝缘层的青壳纸，装好紧固架。最后按原样装到打印机上，并恢复相应的连线。在电源开关引线之后，交流滤波电路之前加装上一只2A的保险管。至此即可恢复正使用。

　　(4)+5V回路的直流保险管熔断
　　有些采用无电源变压器的开关型稳压电路，在其+5V稳压电路的输入端或输出端还设有一只直流保险管，若保险管熔断，也会造成此类故障，通常的原因是逻辑电路中存在短路之处。

　　二、输出电压异常或某一组电压无输出
　　首先检查机内交直流保险管是否完好，如完好，则说明整机及电源本身电路元件无严重短路。重点检查高频变压器的次级整流滤波回路或过压保护电路。当过压保护电路工作失常，将造成光电耦合器误导通，从而使开关电源进入无电压输出的停机保护状态。对于整流

　　滤波回路则应重点检查+5V开关调整电路，因为打印机中绝大多数组件均采用+5V电源供电，其负载最重，所以故障率较高。

　　若出现某一组电源无输出，则说明电源的主要电路正常，应重点检查该组电源的调整电路或输出回路，一般用万用表跟踪检测即可找出故障点。
　　1.3.16 电源变压器的快速检修方法

　　当电源电路出现异常时，首先应拆机进行直观检查，观察电源变压器和其他元件有无过热、烧焦现象，电路中有无脱焊、断线现象，印制电路板中有无断裂现象等。然后再进行通电测试。可从交流供电端开始逐级往后检查，也可以从电源输出端往前检查，逐步缩小故障范围，查出损坏的元件。具体检修时，可按图1-20所示的逻辑流程进行检修。在电源电路上，电源变压器故障不外乎三种：一种是电源变压器内部断路，另一种是电源变压器内部短路，还有一种是电源变压器绝缘不良。以下分别进行说明。
　　一、内部断路的快速检修方法

　　开机无电压输出，整机无反应。可用万用表测量变压器线圈引出端的电阻或电压即可判断。测电阻时要断开并联在线圈两端的元件。测电压时，如果次级各线圈均无电压，但初级线圈两端有电压，说明初级线圈断路。如果次级只有某一线圈无电压，说明该组线圈已经断路。断路故障多为焊接点导线霉烂所致，多发生在引出线根部或绕制过程中漆包线头的焊接点。应仔细检查每个引出端与引脚的焊接点是否断路。如均无断路，则说明故障存在于线圈的内部，可用“刺探法”寻找断线部位。即用万用表的低阻挡，将一只表笔接绕组的一个引出线，另一只表笔捆上一根细缝衣针，刺接每层线圈最靠边缘的一匝，当刺到某一层后表粗无偏转时，即说明该层线圈已断路。

　　对于变压器断线故障发生在绕组引出端的根部时，应先将变压器烘热，待绝缘漆软化磁用缝衣针小心地挑出线圈，再用相近线径的漆包线或多股软线与挑出的线头焊好，然后把接上的线焊在焊片上。若骨架两侧有挡板，须将挡板折弯或折断，注意不要损伤线圈和引出线。

　　当断路故障发生在绕组最里层时，应拆下铁心，将骨架小心撬开，挑出断线头，焊好后再引出。用厚电缆纸粘在骨架破损处，涂上绝缘漆，最后插入铁心即可。
