临时用电方案(正式).doc

深圳市龙岗区红棉路市政工程隧道工程求水山
隧道(坳背路）入口临时用电专项方案

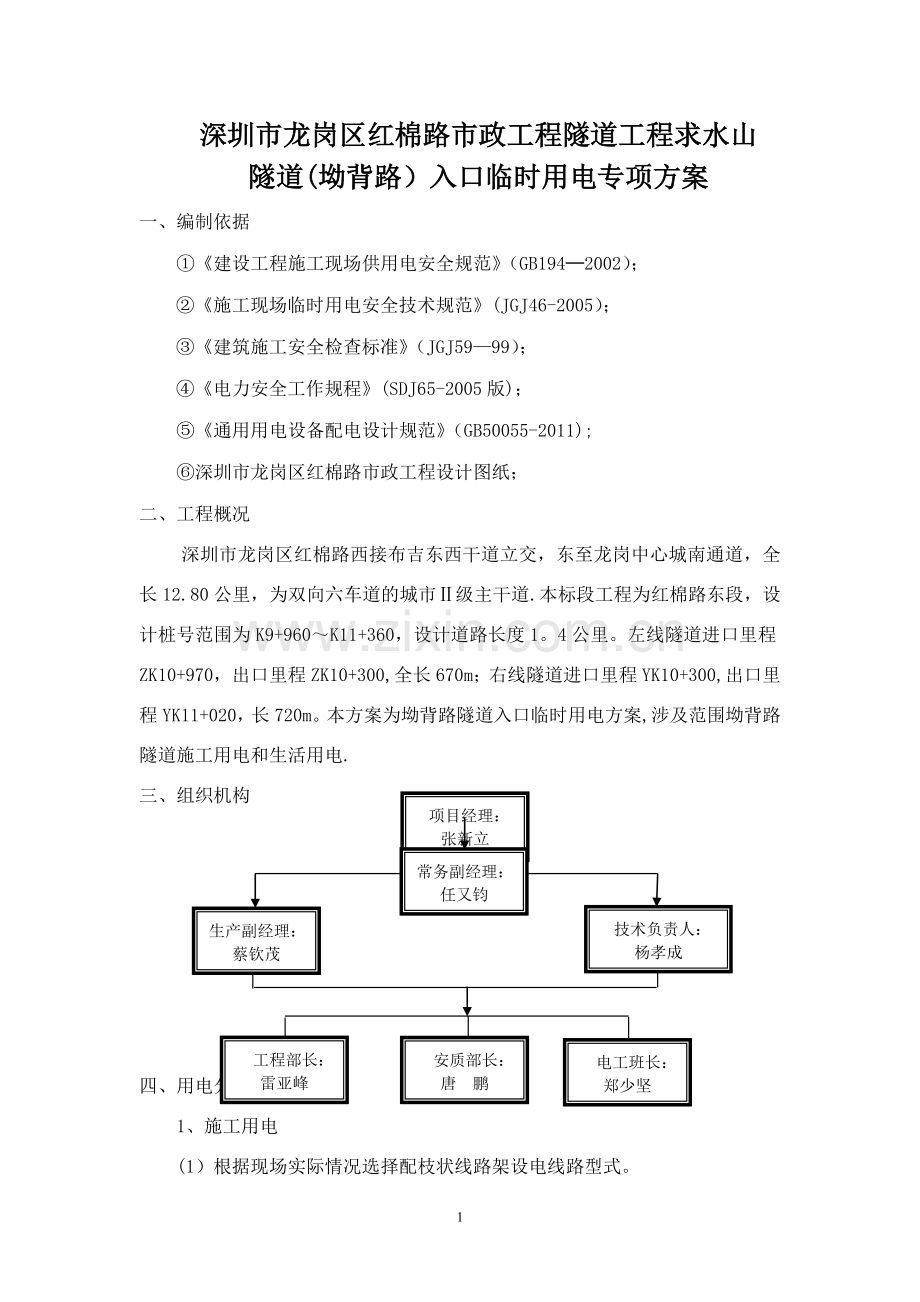

一、编制依据
①《建设工程施工现场供用电安全规范》（GB194─2002）；
②《施工现场临时用电安全技术规范》(JGJ46-2005）；
③《建筑施工安全检查标准》（JGJ59—99）；
④《电力安全工作规程》(SDJ65-2005版)；
⑤《通用用电设备配电设计规范》（GB50055-2011);
⑥深圳市龙岗区红棉路市政工程设计图纸；
二、工程概况
深圳市龙岗区红棉路西接布吉东西干道立交，东至龙岗中心城南通道，全长12.80公里，为双向六车道的城市Ⅱ级主干道.本标段工程为红棉路东段，设计桩号范围为K9+960～K11+360，设计道路长度1。4公里。左线隧道进口里程ZK10+970，出口里程ZK10+300,全长670m；右线隧道进口里程YK10+300,出口里程YK11+020，长720m。本方案为坳背路隧道入口临时用电方案,涉及范围坳背路隧道施工用电和生活用电.
项目经理：
张新立
三、组织机构
常务副经理：
任又钧

技术负责人：
杨孝成
生产副经理：
蔡钦茂

工程部长： 雷亚峰
电工班长： 郑少坚
安质部长： 唐 鹏

四、用电分类
1、施工用电
(1）根据现场实际情况选择配枝状线路架设电线路型式。
(2)根据总计算负荷和峰值电流选择电源和备用电源。
(3）根据总负荷、支路负荷计算出的总电流、支路电流和架设方式选择总电源线线径和支路线径。
2、生活用电
（1）驻地照明用电
(2)驻地厨房用电
（3)驻地办公用电

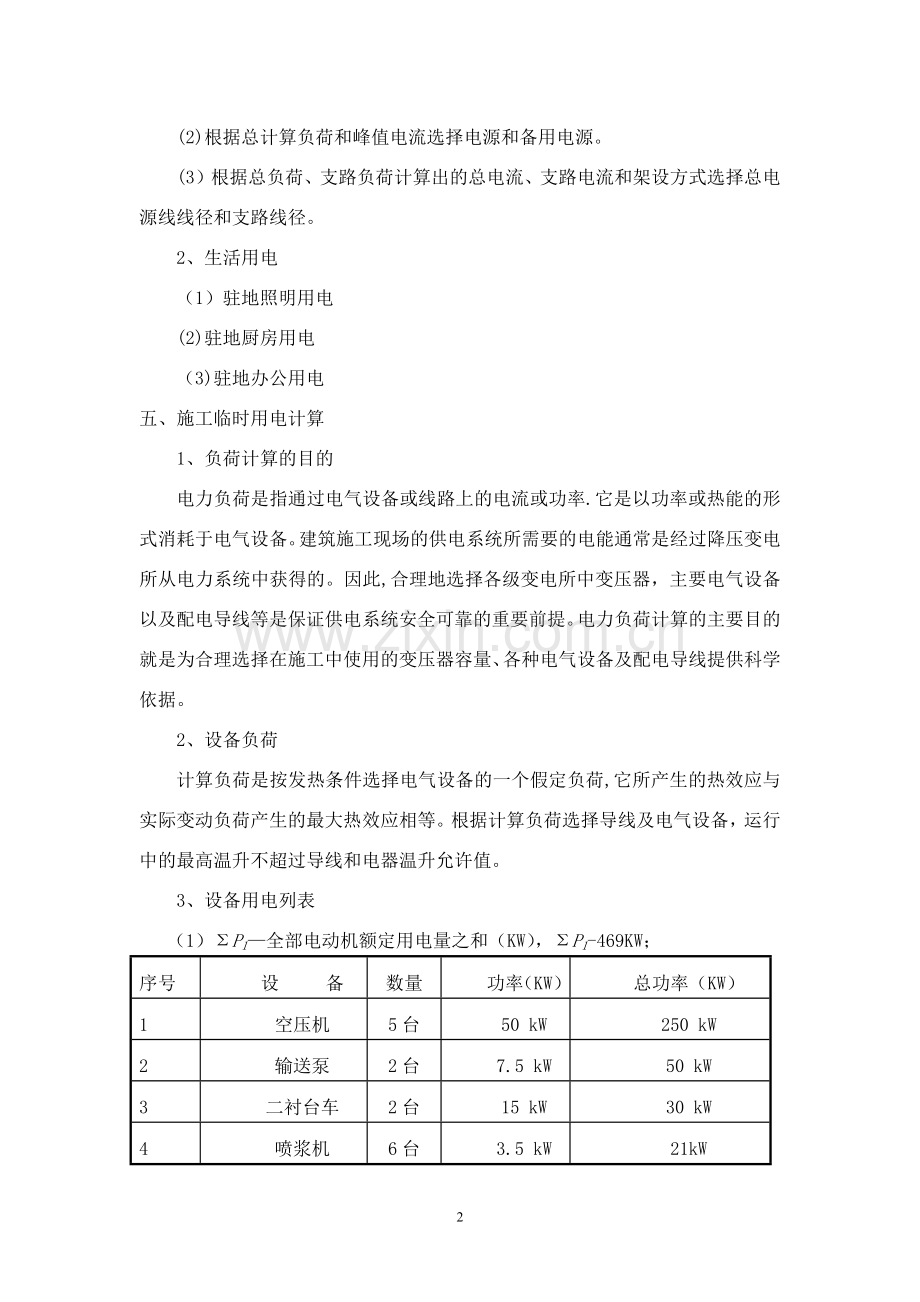

五、施工临时用电计算
1、负荷计算的目的
电力负荷是指通过电气设备或线路上的电流或功率.它是以功率或热能的形式消耗于电气设备。建筑施工现场的供电系统所需要的电能通常是经过降压变电所从电力系统中获得的。因此,合理地选择各级变电所中变压器，主要电气设备以及配电导线等是保证供电系统安全可靠的重要前提。电力负荷计算的主要目的就是为合理选择在施工中使用的变压器容量、各种电气设备及配电导线提供科学依据。
2、设备负荷
计算负荷是按发热条件选择电气设备的一个假定负荷,它所产生的热效应与实际变动负荷产生的最大热效应相等。根据计算负荷选择导线及电气设备，运行中的最高温升不超过导线和电器温升允许值。
3、设备用电列表
（1）ΣP1—全部电动机额定用电量之和（KW），ΣP1-469KW；
序号
设 备
数量
功率（KW）
总功率（KW）
1
空压机
5台
50 kW
250 kW
2
输送泵
2台
7.5 kW
50 kW
3
二衬台车
2台
15 kW
30 kW
4
喷浆机
6台
3.5 kW
21kW
5
通风机
2台
50 kW
100 kW
6
钻孔机
36台
0。5kW
18kW
合计
469kW
（2）ΣP2—电焊机额定容量（KVA）,ΣP2—54KVA；
序号
设 备
数量
功率(KW)
总功率(KW）
1
交流电焊机
6台
9KVA
54KVA
（3）ΣP3-室内照明设备额定用电量之和（KW）,ΣP3—24KW；
序号
设备
数量
功率（KW）
总功率（KW）
1
办公室
20
0.5
10
2
厨房
3
1
3
3
养护室
1
1
1
4
宿舍
20
0.5
10
合计
24
（4）ΣP4—室外照明设备额定用电量之和,ΣP4—15KW；
序号
设 备
数量
功率（KW）
总功率（KW）
1
隧道内
10
1
10
2
隧道外
5
1
5
合计
15
4、同时需要系数
用电名称
数量
需要系数
备注
K
数量

电动机
2~10台
11～30台
30台以上
K1
0。7
0.6
0．5
0。5

加工厂动力设备

点焊机
3~10台
10台以上
K2
0.6
0。5

室内照明

K3
0.8

室外照明

K4
1。0

5、用电量计算
(1)计算公式
建筑现场临时供电,包括动力用电与照明用电两部分,其用量按下式计算：
式中：
P计—计算用电量（kw）；
1。05~1。1—用电不均衡系数，本工程折中取1.08；
ΣP1—全部电动机额定用电量之和，为有功功率；
ΣP2—电焊机额定容量（KVA）；
ΣP3—室内照明设备额定用电量之和；
ΣP4—室外照明设备额定用电量之和;
K1—全部动力用电设备同时使用系数;
K2-电焊机同时使用系数;
K3-室内照明设备同时使用系数；
K4—室外照明设备同时使用系数；
-用电设备功率因数，施工最高为0.75~0.78，一般为0。65～0。75。
（2）计算取值
K1—0.6,说明11~30台之间取值；
K2—0.6，说明3～10台之间取值；
K3—0.8，说明，固定值;
K4-1。0，说明，固定值；
-0。7，说明：取0。65～0.7之间；
ΣP1—469KW;ΣP2—54KVA；ΣP3—24KW；ΣP4-15KW;
（3)计算说明
使用交流电的电器，在交流的电路中,电功率有三个概念
有功功率 无功功率 视在功率
有功功率（符号P，单位KW） P=KW=UIcosФ；
无功功率（符号Q，单位VAR）Q=Kvar=UIsinФ；
视在功率（符号S，单位KVA)S=KVA=UI；
，，；是功率因数
(4)变压器选用
现场有11KV电源，可设变压器降至380/220V，有效供电半径一般在500m内，变压器容量计算:
当地变压器容量11KV,施工动力用电需要三相380V电源，照明220V电源，按上述要求查表，设置一台SZL7-630/10变压器，其参数为额定容量630KVA，SZL7—630/10变压器，其参数额定电压高压10KV，低压0.4KV,损耗空载1400，短路8500，总重3140kg。
（5)配电截面计算
线路工作电流计算：
将U线=380V，=0。75 代入上式，
考虑均衡用电的原则，变压器分接三个一级箱，则:
一级电箱：
根据持续容许电流表查得,选用BX型铜芯橡皮线导线标称截面50mm2
二级电箱：
根据持续容许电流表查得，选用BX型铜芯橡皮线导线标称截面25mm2
三级电箱：
根据持续容许电流表查得，选用BX型铜芯橡皮线导线标称截面10mm2
六、施工临时用电线路敷设
每一回路设置一个分级配电箱,控制本回路的机械设备，各回路的设备另设本级配电箱，控制本设备.
从变压器接口处，连线全采用三相五线制架空线路引至施工区域.配电房总电箱分支路进行供电,中转点在配电房能够重复接地，接地电阻不小于4欧姆.每台用电设备及移动式配电箱均设漏电开关lm=30mA，动作时间0.01s。施工用电线路应由专业电工架设，架设完毕经验收合格才开始使用.
七、安装与工艺要求
施工用电采用“三相五线制"TN—S系统。
1、配电箱及开关箱的设置
（1）配电系统总配电箱、分配电箱、开关箱，实行三级配电。
(2)总配电箱必须按要求置于砖砌配电房中，变压器必须用竹篱笆进行围蔽。配电房必须上锁，并设立警示标志,闲杂人员不得擅自进入配电房内。
(3)每台用电设备必须有各自专用的开关箱，严禁用一个开关箱直接控制2台及2台以上用电设备(含插座）。
(4)配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。
（5）施工现场使用的配电箱、开关箱必须是市政行业推荐认可的合格满意产品,且必须满足规范要求（采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2。0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1。5mm，箱体表面应做防腐处理）。
(6)配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器.配电箱内的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。
(7）当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分断路器或总熔断器、分路熔断器，当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时,可不设分路断路器或分路熔断器。
（8）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作.漏电保护器选用无辅助电源型产品,且应按产品说明书安装、使用。
2、电缆、电线敷设
(1)避免电缆受到各种损坏及腐蚀，避开规划中建筑工程需要挖掘施工土方。
(2）电缆在室外直埋地敷设时深度不小于0。6m，并在电缆上下均匀铺设不小于0。5m厚的细砂,然后覆盖砖硬质板物保护。沿墙敷设时必须有穿线盒保护。
(3)电缆穿越建筑道路易受机械损伤的场所引出地面2m高度到地下0.2m处必须加设防护套管。
(4)橡皮电缆架空敷设时应沿墙敷设且离地不低于2m，用绝缘子固定，严禁使用金属体线作绑线。
3、工地照明
选用额定电压220V、380V照明器，室外灯具距地不得低于3m，且固定牢固，接地满足要求。
八、安全措施
1、安全注意事项
（1)现场用电管理负责人,负责各种电机设备，用电许可证的发放，对电气施工人员进行用电操作交底,并检查工地用电安全。
(2)电气工作人员必须严格按用电规程作业,必须执行交接班制度.
(3）现场的电缆线必须埋地或架空。
（4）进入工地的各种机电设备必须由值班电工进行仔细检查，必要时进行绝缘性能测定；
(5）配电箱位置按组织设计布置,配电箱必须有符合要求的接地装置，严格执行“一机、一闸、一漏、一箱"制,箱门上锁，箱内无杂物。
(6)临时用电设备必须符合操作规程,大型机械防雷接地需符合规范要求。
(7）熔丝规格按计算确定，严禁用金属丝代替熔丝。
（8）从供电线上接线必须从电杆处引下进入电箱，各用电设备必须装备与设备功率相应的闸刀开关，其高度与装设点应便于操作，单机使用，不允许一闸多机使用。
(9)为加强施工现场的安全管理，保障职工的人身安全和电气设备的安全,根据国家有关电气安全技术规程制定本措施。
（10)施工现场必须健全电气安全管理和责任制度，各级动力设备部门负责电气安全管理，公司和工程队均设一名专职人员负责电气安全，各级安全部门负责监督检查，施工现场的电工在动力设备部门的指导下,负责管辖范围内电气安全。
2、安全技术措施。
（1)凡是触及或接近带电体的地方，均应采取绝缘或隔离措施,以确保安全；
(2)电气设备和电力线路的造型必须按国家标准限定安全截流量；
(3）所有电气设备的外壳必须具备良好的接地或接零保护；
(4）所有的临时电源和移动电具必须设置有效的漏电保护开关;
（5）有醒目的电气安全标志；
（6）电气线路和设备安装完工后，施工单位进行验收,合格后方可投入运行；
(7)必须对电气绝缘、接地接零电阻，漏电保护器等开关是否完好；
3、电气安全制度
(1)各类电气设备、设施的安全技术操作规程;
（2）电气安全值班负责制和交接班制；
（3)电气设备，电气线路的检查,维修保养制度;
（4)电气事故处理规程；
（5)为了保证上述制度的贯彻执行，建立健全相应的考核办法和奖罚规定;
（6）电工有权拒绝执行违返电气安全规程指令,有权制止违返安全用电行为。
4、安全用电管理
施工现场施工现场安全用电管理
人的不安全行为 物的不安全状态
一般工作
具体工作
规章制度
安全教育
技能培训
评比总结
用电施工组织设计
管理人员的管理
操作人员的管理
电气设备管理
特殊电气安全
日常巡检
事故处理
施工现场安全用电管理

5、临电安全技术档案管理
本项目安全技术档案由主管现场的电气技术人员建立与管理。其中电工安装、巡检、维修、拆除工作记录由指定电工代管，每周由项目经理审核认可，并在临时用电工程拆除后统一归档.
现场临时用电安全技术档案包括以下内容：
（1)用电组织设计的全部资料；
(2)修改用电组织设计的资料；
（3）用电技术交底质量;
(4）用电工程检查验收表；
(5）电气设备的试验、检验凭证和调试记录；
(6)接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；
（7）定期检（复）查表;
（8)电工安装、巡检、维修、拆除工作记录.
6、外线防护、接地、避雷技术措施
(1)施工现场的临时用电的外线必须有完善的防护措施，以确保整个施工区域的正常供电.
(2)所有电机金属外壳须与保护零线连接，保护零线在配电箱、中间处和末端处都做重复接地,大型机械也必须做重复接地。
（3）大型机械、井架、脚手架、四角应采取防雷措施,每台机械重复接地和防雷接地合用一组接地棒,脚手架接地直接从结构避雷接地中引下。
7、电气防火措施
施工现场发生电气火灾的原因，主要包括:电气线路过负荷;线路短路；接触电阻过大；变压器、电动机等设备运行故障；电热设备、照明灯具使用不当；电弧、电火花等。根据世界情况，从安全技术措施和管理措施两个方面考虑。
导线架空敷设时其安全间距必须满足临时用电规范要求.
(1）存放易燃气体、易燃物仓库内的照明装置要采用防爆型设备、导线敷设、灯具安装，导线与设备连接均应满足有关规范要求。
(2）施工现场严禁使用炉子等。
（3）建立电气防火责任制,加强电气防火重点场所烟火管制，并设置禁止烟火标志.
(4)建立电气防火检查制度，发现问题，及时处理，不留任何隐患。
(5）监理电气火警预报制，做到防范于未然。
(6)电气防火措施要纳入现场一般防火措施范畴.
8、电气火灾的扑灭
建筑施工现场发生电气火灾，首先必须切断电源，防止在灭火过程中发生触电事故；其二应正确选用灭火器，一般使用二氧化碳、干粉、四氯化碳、1211等灭火器。
切断电源时应注意以下几点：
(1）发生电气火灾后，由于受潮和烟熏，低压电器设备的绝缘性能将下降，故而在拉闸停电时应采用绝缘工具操作。
（2)在拉闸停电时，应先拉负荷开关再拉隔离开关，避免直接拉隔离开关切断电源,引起弧光短路事故伤人。
(3）切断电源的位置要合适，以免断电后影响灭火工作，特别是在晚间发生电气火灾时更应注意。
（4)如无法采用拉闸方式停电时,可用绝缘工具绝缘工具剪断电线，必须单根操作切断，断口应在不同部位以免发生短路。同时带电端电线断口应作绝缘、固定处理。
九、应急预案
针对本工程在施工过程中可能遇到的用电问题，制定在人身触电、雨季施工用电及突然停电的应急预案。
应急领导小组
组 长：张新立
副组长：任又钧 蔡钦茂
成 员:雷亚峰 唐鹏 奥鹏飞 杨流平 张洪军 郑楚文 彭从荣 段春风
1、人身触电预案
（1）要求对现场施工人员进行用电安全培训，让他们了解电气安全技术方面的知识，并派有经验的人员对现场施工人员进行触电急救培训，让他们掌握重建呼吸和重建循环的技能。
(2)要求工地24小时内必须有值班电工，一旦发生触电事故，值班电工立即赶到现场，以便顺利展开救治，防止连环触电.
（3)发生低压触电事故时，现场急救人员要立即展开现场急救，要做到分秒必争，并同时与就近的医疗单位联系，争取医疗人员接替救治。
(4)施工现场要配备性能良好的高、低压绝缘用具（如绝缘鞋，绝缘手套等）及医用急救箱。
(5)发生高压触电事故时，应立即通知有关部门停电，抛掷祼露金属线使线路短路接地，迫使保护装置断开电源。
2、雨季施工用电预案
(1）提前采购好雨季施工用电物资，如水泵、防雨蓬布等。
（2)电工要加强对线路及设备的检查，发现问题要及时整改。
(3）做好电气设备的防潮、防雨工作，对地面集水处进行疏通，将未使用的电气设备入库封存。
（4)要求电工时常检测电气设备的绝缘电阻，对达不到绝缘要求的设备坚决不让使用。
（5）遇到大风、雷雨天气时，严禁进行蹬高及带电作业。
3、停电预案
施工现场配备250KW备用发电机一台,一旦停电，发电机立即投入运行,供场地施工照明及生活用电.发电机需定期定人进行保养,以保证设备运转正常.
十、附图:
1、求水山(坳背路）隧道电力设备平面布置图；
2、施工临时用电系统图；
3、临时施工用电平面图。
