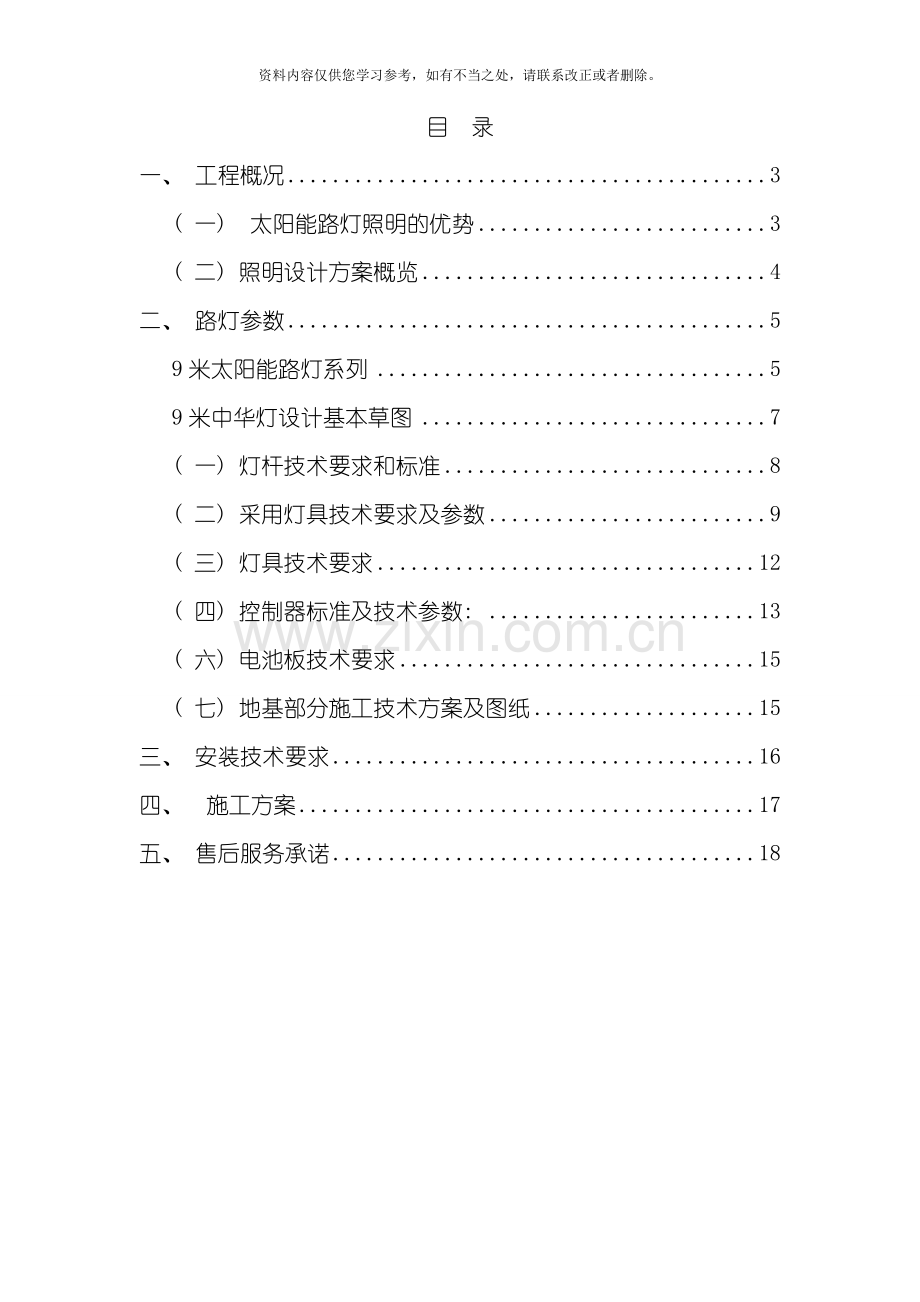

编制日期: 二〇一六年六月二十二日目 录
一、 工程概况 3
( 一) 太阳能路灯照明的优势 3
( 二) 照明设计方案概览 4
二、 路灯参数 5
9米太阳能路灯系列 5
9米中华灯设计基本草图 7
( 一) 灯杆技术要求和标准 8
( 二) 采用灯具技术要求及参数 9
( 三) 灯具技术要求 12
( 四) 控制器标准及技术参数: 13
( 六) 电池板技术要求 15
( 七) 地基部分施工技术方案及图纸 15
三、 安装技术要求 16
四、 施工方案 17
五、 售后服务承诺 18

一、 工程概况

（一） 太阳能路灯照明的优势

l 太阳能不用市电, 无需铺设电缆, 节约能源, 是当前国家号召推广产品。我公司生产的太阳能灯有以下优点

l 采用优质单晶硅制造的太阳能光伏电池组件, 光电转换效率大于17%, 使用寿命20-25年。

l 选配专用进口LED光源时, 光源使用寿命大于20年。

l 采用自主知识产权技术, 专用微电脑自动控制系统, 自动检测和调节充放电控制及保护系统。

l 每天使用4-12小时左右, 阴雨天并可连续工作3-5天。

l 灯杆、 灯架、 灯头、 经过氧化、 镀锌、 抗腐蚀喷塑处理, 环境适应强、 抗结霜、 抗阳光暴晒。

l 安装方便、 结构件采用标准件, 不用外接电路连接。直接安装于地面, 不需挖沟和不用铺电缆。

l 工作在安全电压下, 不会发生触电事故, 一次投资安装, 长期受益, 无需缴纳电费。

l 灯内采用智能控制, 晚间自动开启, 天亮自动关闭。不需专人送电和管理。

l 整体属于移动电源, 能够随意选择安装方位。

l 低压供电系统, 不用担心触电事故

l 应急供电系统, 任何时间只要有太阳就能够保证正常照明。

( 二) 照明设计方案概览
根据道路实际情况, 我们对该道路进行实际考察, 按照国家照明标准对该路段照明进行设计。

如图所示
15米宽道路采用中间布灯, 使用9米双光源路灯, 两灯间距建议35-40米约87盏( 以实际布灯数量为准) 。
具体布灯方式和实际使用数量与甲方协商指定为准。

二、 路灯参数

9米太阳能路灯系列
编号: TYN—QKD09
负载情况说明: LED大功路灯, 普通照明使用
负载功率
80wp+30wp
工作电压
DC12v / 24V
工作时间
8h/d
备电天数
5-7d
使用地点
华中区域
标准日照
4.17h/d
基本配置情况
名称
规格型号
数量
说明
图片【款式可选】
电池组件
60Wp
7
高效单晶硅

控制器
12V/24V10A
1
智能延时
蓄电池
120Ah
4
铅酸密闭
灯杆
9M
1
镀锌喷塑
线缆及附件
多股铜线、 不锈钢
/
国标
地座
800×800×1200
1
●18带丝钢筋
光源
LED80w+30w
1
高亮进口led单株
电池箱
120ah
1
改性pc

三、 产品配置说明

电池组件使用自主研发生产的高效单晶硅, 使用寿命大于25年, 质保期为2年。
灯杆使用国标钢管并经热镀锌喷塑处理, 使用寿命大于25年, 质保2年。
光源使用进口灯珠配以高效散热系统, 寿命大于50000小时, 保证10000小时光衰小于7%, 两年内质量全保。
电池采用公司特制太阳能专用储能电池, 使用寿命8年以上。
附件中标准件全部采用不锈钢, 使用寿命大于25年。其它采用多股铜线或铜件, 使用寿命大于25年。
系统设计发电量大于光源使用电量。能够确保系统成熟。
控制器具有智能控制功能, 晚上自动点亮, 自动计时, 确保整夜路灯持续点亮。另有温度补短路/断路/反接/保护功能, 确保系统稳定。

9米中华灯设计基本草图

( 一) 灯杆技术要求和标准

主体灯杆采用一次成型, 钢杆( Q235) 焊缝平整光滑, 整根杆体焊缝凸起的部分与本杆体平整误差不大于±1mm。灯杆焊接方式为自动亚弧焊接,
灯杆防腐处理为热镀锌, 镀锌层表面光滑美观, 光泽一致。锌层厚度达到85um以上, 灯杆的抗风能力按36.9米／秒设计。灯杆防腐寿命大于20年。
灯杆表面喷塑厚度≥100um, 附着力达到GB9286-880级, 表面光滑, 硬度≥2H, 采用室外耐候性材料, 喷塑材料为全聚脂塑粉。
灯杆工艺和验收标准按国家标准执行。灯杆的设计寿命大于20年。
灯杆设计应导线穿接, 手孔门采用背包门形式。杆门平整光滑, 与本杆平整误差不大于±1mm, 达到防盗防雨要求。杆门切割后局部做加强处理, 达到原整体杆的强度。
弯臂部分对边距偏差 : ＜15°
法兰盘与杆体垂直度偏差 : ＜1°:
镀锌层厚度 : ≥85um
灯杆表面喷塑厚度 : ≥100um
抗风速: 36.9m／s

( 二) 采用灯具技术要求及参数

采用光源参数

型号
QKP－80W
QKP－30W
电压
DC12V/24V
功率
80W
30W
颜色
正白
色温
6400k
光通量
120Lm/W
光束角
160度
均匀度
不小于0.4Emin/Eav
功率因数
0.9
电源保护
过压、 过流、 短路保护
储存温度
零下20度到60度
环境使用温度
零下20度到55度
环境使用湿度
小于90％
防护等级
IP65

光照强度分析图

光谱角度分析图

模拟效果图

照明器性能说明

1、 额定工作电压: 12v / 24 V( 有效值)
2、 额定绝缘电压: 500V( 有效值)
3、 功率因素: cos￠≥0.85
4、 灯具效率≥90%
5、 防护等级: IP65
6、 反光器材料: 3002-0高纯铝板
7、 灯罩材料: 高透明钢化玻璃
8、 灯具配光曲线: 由设计师针对路面情况特殊确定
9、 灯具电器( 控制器, 恒流源) 均安装在灯具内
( 三) 灯具技术要求

1、 灯具表面颜色由设计方和业主方共同确认
2、 灯体采用LM6防腐高压铸铝, 表面全聚脂塑粉处理。灯罩为高强度钢化玻璃, 耐高温200℃以上, 透光率高, 耐冲击。灯具采用了多种控光措施, 具有特殊的配光, 保证水平面以上锐解光, 可有效防止对驾驶员的眩光干扰。反光器为进口阳极氧化高纯铝板, 经过阳极氧化处理, 并按特殊设计的反光母线造成, 具有配光合理、 节能、 光效率高等特点。
3、 灯具外壳防腐蚀性能Ⅱ类, 防尘防水等级IP65以上,
4、 灯具工作环境-35℃—+65℃
5、 灯具采用内换泡结构灯具具有防松脱、 方振灯座装置和相应防振措施是, 防振性极强。外壳具有分隔的光学腔和电气腔。分别用于安装光源和电气附件。结构紧凑、 合理、 使用方便。
6、 电源12v无衰减
7、 灯具电器板可方便拆下, 以方便维修

( 四) 控制器标准及技术参数:
控制器采用德国控制器, 防水防尘级别:IP68 质保十年

( 五) 电池技术要求
采用铅酸密闭免维护电池, 冬季低温性能好, 特别适用于小电流充放电。抗撞击, 可倒置, 无腐蚀液体渗漏。
环境温度: 蓄电池在环境温度-15℃～+45℃条件下使用。
结构: 蓄电池的正、 负极端子有明显标志, 便于连接, 其极性、 端子、 外形尺寸应符合厂家产品图样。蓄电池内部结构应符合厂家的设计及工艺要求。
外观: 蓄电池外观不得有变形、 漏液、 裂纹及污迹, 标志清晰。电池壳、 盖符合GB/T 2408-1996中的第8.3.2FH-1(水平级)和第9.3.2FV-0(垂直级)的要求。
气密性: 蓄电池应能承受50 kPa的正压或负压而不破裂、 不开胶, 压力
容量保存率: 蓄电池静置28天后其容量保存率不低于96％。
密封反应效率: 蓄电池密封反应效率应不低于95%。
防酸雾性能: 电池在正常浮充工作过程中应无酸雾逸出。
安全阀要求; 安全阀应具有自动开启和自动关闭的功能, 其开阔压应是10～35kPa, 闭阀压应是3～15kPa。
耐过充电能力:蓄电池按要求试验后, 其外观应无明显变形及渗液。
防爆性能:蓄电池在充电过程中遇有明火, 内部应不引燃、 不引爆。
电池图片:

( 六) 电池板技术要求

电池板规格/参数:

型号
峰值功率wp
额定电压v
短路电压v
短路电流a
规格mm
QKS-70
60
17.5
21.5
2.9
670×540×25
说明
单晶硅太阳能电池板, 单片转换率18%以上。

( 七) 地基部分施工技术方案及图纸
　9米灯使用专用特制的电池箱。材料为改性pc, 质量可靠。外部是用水泥砖加放水防潮设计。
示意图:

三、 安装技术要求
太阳能组件的安装:
安装时太阳能电池板必须朝正午太阳方向。安装组件时轻拿轻放, 严禁碰撞、 敲击, 以免损坏;存放时间长的, 应清理灰尘后安装。
安装角度根据区域不同使用不同角度, 一般为40度角。
太阳能电池板前不能有高大建筑物或树木等遮蔽阳光;选者无遮蔽阳光的地方安装。
电池的安装:
安装前做接线柱放腐蚀处理, 连接点焊接或螺丝按规定紧固。
蓄电池仓周围做保温处理, 冬季应尽量保证蓄电池有一个良好的工作温度;
地下蓄电池仓密封好以防进水, 通风管( 出线管) 应畅通无阻, 保持蓄电池仓内通风、 干燥。
光源的安装:
安装光源时分清标识。使用匹配好的光源。
因光源功率不同, 照明时间不同, 接线时严格按照相应的接线示意图接线;
因每一个照明系统都是一个独立的工作单元, 开关灯时间稍有差异属正常现象。
控制器的链接:
控制器在安装完毕后完全调节到位。
灯杆安装:
灯安装按照指定位置规定安装, 垂直地面。地基按规定规定做硬化处理。所有链接螺丝按规定紧固。
安装在能整天接受阳光照射的地方, 否则应采取集中供电方式, 由于太阳能的特殊性, 安装工作人员有义务提醒用户, 协商安装地点。

四、 施工方案

太阳能路灯施工方便。不需挖沟布线, 仅需在铺设道路路面时在路灯位置预埋安装地脚螺丝。不影响任何施工项目。施工仅需一至三个人服务协调, 一般100盏灯设计施工时间30天, 其中挖坑预埋备料15天, 安装为10天, 调试验收5天。
生产工艺流程:
灯杆材料选购
灯杆制作

Led灯珠选购
组
装
生产
现
场
施
工
安
装
施工
验
收

控制器选购

储能电池选购

灯具选购

电池板选购

现场地基浇注施工

五、 售后服务承诺

质量三包期限( 两年)
2年内非人为情况( 不包含不可抗力因素) 造成的灯具损坏, 本公司将进行免费维修和更换。
质保期后, 终身维修, 如产品发生意外损坏, 免维修费, 配件廉价供给( 如不是主项目损坏, 零配件均为免费)
该项目所提供的灯具、 灯杆、 电器均为配套成品, 交货不提供配件。
应急维修时间
随叫随到, 确保24小时现场维修。并进行无偿现场使用指导。
