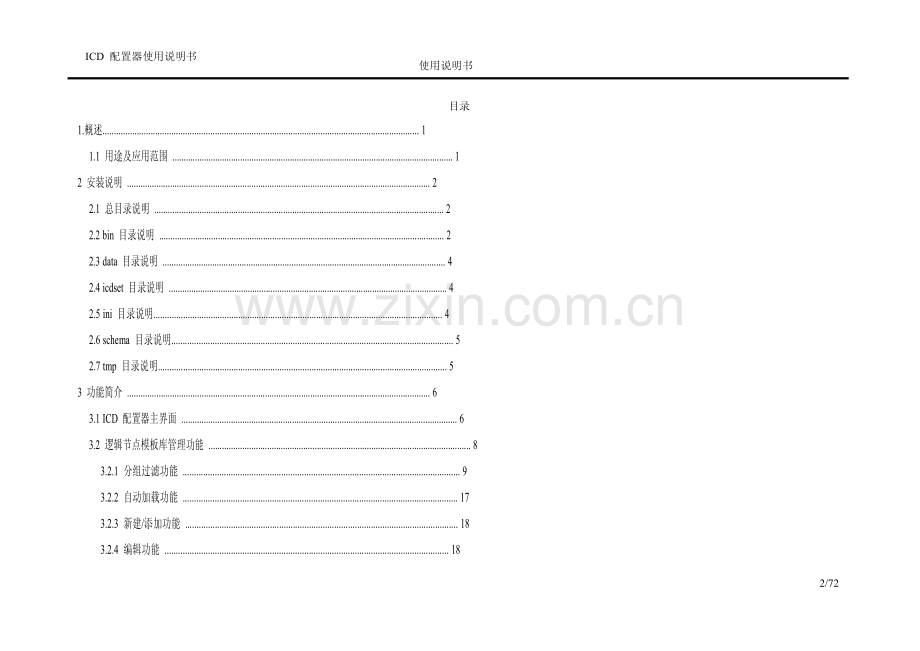

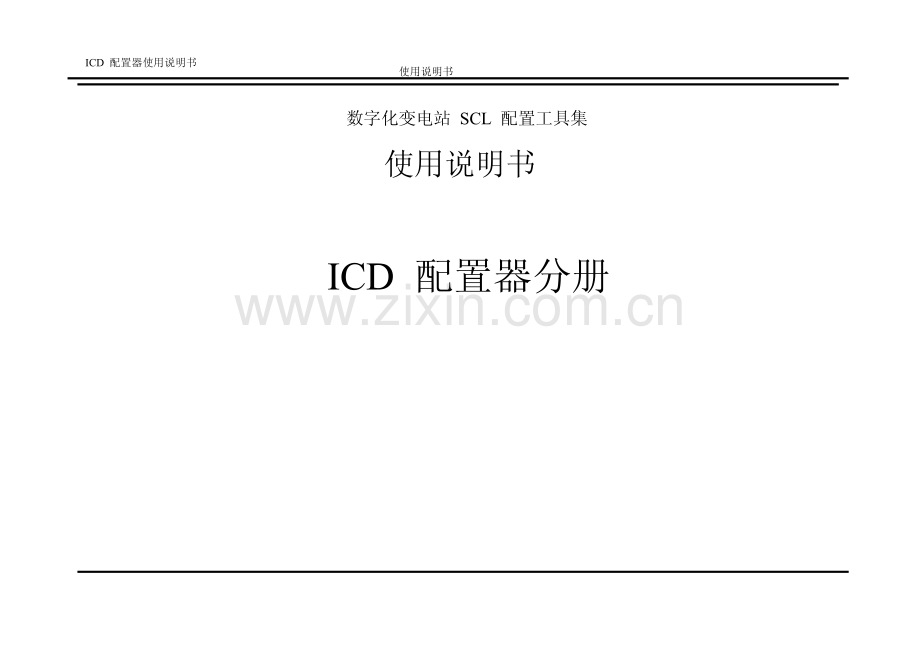

ICD 配置器使用说明书使用说明书数字化变电站 SCL 配置工具集使用说明书ICD 配置器分册ICD 配置器使用说明书使用说明书目录1.概述.11.1 用途及应用范围.12 安装说明.22.1 总目录说明.22.2 bin 目录说明.22.3 data 目录说明.42.4 icdset 目录说明.42.5 ini 目录说明.42.6 schema 目录说明.52.7 tmp 目录说明.53 功能简介.63.1 ICD 配置器主界面.63.2 逻辑节点模板库管理功能.83.2.1 分组过滤功能.93.2.2 自动加载功能.173.2.3 新建/添加功能.183.2.4 编辑功能.182/72ICD 配置器使用说明书使用说明书3.3.5 复制粘贴删除功能.193.3.6 验证功能.203.3.7 导入功能.243.3 逻辑节点类型导入功能.253.4 装置功能预览功能.263.5 编辑/新建功能.273.6 一致性支持服务的声明功能.283.7 应用功能.293.7.1 数据集.303.7.2 报告控制块.313.7.3 日志控制块.333.7.4 数据实例化.343.7.5 数据组合.353.7.6 GSE 控制块.363.7.7 采样值控制块.373.7.8 定值控制块.383.7.9 SCL 控制块.393.7.A Log 配置.403/72ICD 配置器使用说明书使用说明书3.8 文本浏览查询功能.413.9 验证功能.423.A 输出功能.434 详细使用说明.444.1 模板编辑器配置.444.2 ICD 工具实例化配置.565 注意事项.656 附录.664/72项目名称:SASysTools使用说明书1.概述1.1 用途及应用范围本工具是用来完成对一个装置能力描述的 icd 文件的配置与管理，是对装置配置描述的一个标准化过程。只有有了这个标准的数据源，也就是通常所说的点表库，后面的使用才能做到自动化配置。该工具使用的对象主要有两种，装置点表设计者和设计技术标书者或工程人员。1/72项目名称:SASysTools使用说明书2 安装说明2.1 总目录说明正确安装后下列文件及目录存放在 C:SASysTools 目录下，不能删除：bindataicdsetinischematmp2.2 bin 目录说明icdtool.exeguiValidator.exevalidator.exelntemplatetool.exelntemplatetoollib.dllCustomTable.dllclearupformlib.dlldatasetlib.dll运行环境目录运行时所需数据文件装置模版集功能定制文件语法验证文件运行时临时文件ICD 配置器带界面验证器控制台验证器模版编辑器模版编辑器组件表格组件清理组件数据集组件2/72file.doc项目名称:SASysToolsdoi.dllicdserviceslib.dlliecmodel.dllinputslib.dllIprobe.dllLogControl.dllqdirviewlib.dllQTAPPGSEControllib.dllQTAPPLOGlib.dllQTAPPRCBControllib.dllQTAPPSCLControllib.dllQTAPPSETControllib.dllQTAPPSMVControllib.dllqteditorlib.dllqtfunreviewlib.dllqtinilib.dllqttreeviewlib.dllqtversionlib.dll实例化组件一致性声明组件规约模型动态库数据组合组件输出信息动态库日志控制块组件目录浏览组件GSE 控制块组件日志管理组件报告控制块组件SCL 控制块组件定值控制块组件SMV 控制块组件文本编辑器组件功能预览组件ini 文件读写组件树状图组件文档属性组件使用说明书3/72file.doc项目名称:SASysToolsusermanagelib.dllutil.dllvalidercode.dllxmlapi.dllxerces-c_2_7.dll2.3 data 目录说明lntemplatelntemplate.xlmusr user.xml2.4 icdset 目录说明nz PST1200U_v2.xmlxj FCK801.ICDWBH810.ICDWBT822.ICDWDR821.ICDWXH815.ICDWXH822.ICD2.5 ini 目录说明icdtool.ini使用说明书用户管理组件底层库动态库验证器信息规则动态库IBM 解析库高级封装IBM 解析库历史模版库存储文件 用户管理存储文件南自保护测控模板文件变压器模板文件备自投模板文件电容器模板文件中压线路模板文件线路模板文件ICDTOOL 功能定制文件4/72file.doc项目名称:SASysToolsvalidator.ini2.6 schema 目录说明scl SCL.xsdSCL_BaseSimpleTypes.xsdSCL_BaseTypes.xsdSCL_Communication.xsdSCL_DataTypeTemplates.xsdSCL_Enums.xsdSCL_IED.xsdSCL_Substation.xsdusr Users.xsd2.7 tmp 目录说明lntemplate.tmptmp.icd使用说明书验证器功能定制文件语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置语法文件,不需要配置模版编辑器运行时临时文件ICD 编辑器运行时临时文件5/72file.doc项目名称:SASysTools使用说明书3 功能简介本功能说明依据界面各项功能3.1 ICD 配置器主界面图 31 ICD 配置器主界面6/72file.doc项目名称:SASysTools使用说明书简要说明：(1)整体为多文档界面，可以同时编辑多个 ICD 文件(2)右边上面 ICD 库为文件目录的浏览，逻辑节点库根据功能进行划分，这些模板库作为重用资源使用，并非 ICD 文件中的模板库，而是单独的功能库(3)右边下面对焦点所在的逻辑节点的预览，说明该逻辑节点的使用环境与功能，且可以看到层次结构(4)中间为编辑主体，编辑时采用树状浏览与表格编辑相结合方式；功能预览部分可按照传统四遥分类原则、详细功能分类原则（参考 61850-7-3）进行预览；查看文本时可以浏览整个 ICD 文件；LN 模板部分可以通过导入功能，从逻辑节点库中选择导入需要的节点类型。(5)下面为输出区，各种错误、提示信息的输出，包括验证结果等7/72file.doc项目名称:SASysTools使用说明书3.2 逻辑节点模板库管理功能选择菜单栏-工具-模板编辑器，弹出如下所示模板编辑器主界面，通过该界面单独对逻辑节点模板库的管理，可编辑、可删除、可导入、可检验重复的逻辑节点类型并进行删除或合并，如下图 3-2：图 32 模板编辑器界面8/72逻辑节点功能组逻辑节点类型应用范围自动控制逻辑节点组(A)ANCR(接地故障补偿)中性点接地影响电网短路。通过控制消弧线圈动态确定接地补偿ARCO(无功控制)利用电容器和电抗器，自动控制变电站的无功功率流在一规定的范围内ATCC(自动分接头调整控制)利用电容器和电抗器，自动控制变电站的无功功率流在一规定的范围内AVCO(自动电压控制)维持母线电压在规定范围内的自动功能，与所用方法无关监控逻辑节点组(C)CALH(报警处理)对通信而言，如果将时间标志加到被传输的数据中，报警和事件无差异。如果数个事件或报警必须组合成成组报警，则需要一独立、可配置的功能。有关逻辑节点将使用来自不同逻辑节点的各个数据计算出新的数据。远方响应可能具有不同的优先级和授权。报警定义和处理由工程设计决定CCGR冷却组控制file.doc项目名称:SASysTools使用说明书3.2.1 分组过滤功能按照 61850-7-4 部分的分类，逻辑节点模板板库分为：自动控制、监控、一般引用、接口与文档、系统逻辑节点、计量、保护功能、保护相关功能、传感器与监视器、仪用互感器、开关间隔、电力变压器、其它电力设备、扩展；61850-7-3 部分的分类，公共数据类分为:状态信息、测量值信息、可控状态信息、可控模拟量信息、状态定值信息、模拟定值信息、基本描述信息；61850-7-3 部分的分类，复杂数据属性分为：模拟量值、模拟量配置、模拟量范围、步位置、脉冲量配置、操作员、量纲、相量 1、相量 2、点类型、操作前选择、执行、撤销；根据上述分类原则，实现分组过滤功能，如上图 3-2在左侧视图区，新建/添加新的对象节点类型时，只关心添加的类型属于哪一组。添加逻辑节点类型对应表 1-1，添加公共数据类对应表 1-2，添加复杂数据属性对应表 1-3。逻辑节点功能组详细分类和应用范围,如下表 1-1：9/72CILO(联锁控制)联锁可能总体上集中或总体上分散。由于在间隔和变电站层以及基于所有有关位置指示的联锁规则基本相同。所以不同联锁逻辑节点可看作为同一逻辑节点类联锁的实例。1）间隔层开关设备联锁所有涉及到间隔的联锁规则均包括在该逻辑节点中。发出解除和闭锁请求控制命令。若影响联锁的状态改变，发出闭锁命令。2）变电站层开关设备联锁涉及到变电站层的联锁规则均包含在该逻辑节点中。发出解除和闭锁请求控制命令。交换间隔联锁信息。CPOW(波形定点切换)定点分合断路器控制器逻辑节点提供在一确定的瞬时时刻，即在电流或电压波形上一确定的点上控制断路器分合功能。该功能由CSWI 或RREC 逻辑节点启动，该逻辑节点比较处于分开位置的断路器两侧电压，类似于RSYN 逻辑节点，试图在断路器两侧电压差最小时（最好为零），闭合断路器，使得断路器和线路承受最小冲击。如果其中一个电压为零，也将如此。断路器跳闸时，使用电流波形计算最小应力点。选择命令启动电压选择，计算最小应力点，在相对所要求波形点的绝对时间发出合闸或分闸（取决于所要发出的命令）执行命令。这个计算，考虑三相全部条件。若分相操作，提供三个执行时间CSWI(开关控制器)开关控制逻辑节点处理所有来自运行人员、自动控制功能的开关操作命令,检查控制命令权限，监视命令执行，若命令非正常结束，给出报警。有需要的话，该逻辑节点还将解除联锁、同期检查、自动重合等file.doc项目名称:SASysTools使用说明书10/72一般引用逻辑节点组(G)GAPC(通用自动过程控制)多个功能具有一定顺序。这些功能归类为通用自动过程控制逻辑节点类型GAPC）。该节点是对所有未定义功能的通用节点。功能顺序可用标准的PLC 语言实现，数据访问和交换完全同其它逻辑节点。举例如下：1）减负荷过负荷环境下，有选择地切除部分负荷，避免电网崩溃。该功能可能不仅受频率准则的约束，如PFRQ，还受到实际功率平衡约束等。2）馈线转供检测薄弱线路（如为一工厂供电的线路），切换到另一条线路供电。若有需要，必须考虑边界条件，如电动机同步。3）变压器转供过负荷情况下，切换至另一台变压器，甚至将负荷分配给母线上所有相关变压器。4）母线切换通过一条操作命令，进行一系列切换操作，改变一条专用线路或变压器所接母线。5）自动清除和电压恢复检测到零电压条件后，跳开连接到一条母线上所有断路器（黑输出），按预先设定的规则，重合其跳开的断路GGIO(通用 I/O 节点)通用开关设备，有时需要模拟输出、辅助继电器等输出，然而这些输出未被上述开关设备相关逻辑节点所覆盖。另一方面，还需增加一些未定义的输入输出代表的装置，如，警报器、警铃、目标值等。还有一些输入输出来自未定义辅助装置。对这些输入输出，使用通用逻辑节点GGIO表示通用主装置或辅助装置输入输出。（类型X,Y,Z,）GSAL(通用安全应用功能)含有违反安全的日志接口与存档逻辑节点组(I)IARC(存档)存档用作长期历史数据存档和查阅，正常为变电站层变电站全局服务IHMI(人机接口节点)1）间隔层前面板操作员接口，用于配置和就地控制；2）变电站层就地操作员接口，用于变电站操作人员办公地。对于大多数功能，不同人机接口作用任务不尽相同，该接口在工程阶段定file.doc项目名称:SASysTools使用说明书11/72ITCI(遥控接口)远方控制接口用于更高一层远方控制。远方通信接口基本上传输与变电站层人机接口相同的数据或传输变电站层人机接口数据的子集。对绝大多数功能而言，不同接口的任务各不相同，具体在工程阶段定义ITMI(远方监视接口)远方监视接口使用从变电站得到的全部信息的子集实现远方监视和维护，但不允许控制。对绝大多数功能而言，不同接口的任务各不相同，具体在工程阶段定义系统逻辑节点组(L)LPHD物理设备信息LLN0(逻辑节点零)该逻辑节点包含有物理装置中智能电子设备相关数据，与其所包含所有逻辑节点无关（装置标识/铭牌、装置自检报文等）需要的话，该逻辑节点也用于对物理装置包含的所有逻辑节点共同的任务（模式设定、整定等）根据定义，该逻辑节点不限制对任何单个逻辑节点的访问。可能约束是具体实现和工程上事情计量逻辑节点组(M)MDIF差动测量MHAI谐波和间谐波MHAN相别无关的谐波和简谐波MMTR计量MMXN相别无关的测量MMXU(测量)从TA 和TV 采集电流和电压，计算电流、电压有效值，并通过所采集电流、电压采样值计算功率。这些值正常用于运行目的，如功率监视、管理、屏幕显示、状态估计等，且具有这些功能所要求的精度。MSQI正序、负序、零序和不平衡MSTA计量统计保护功能逻辑节点组(P)PDIF差动保护PDIR方向元件PDIS距离保护节点PDOP过功率方向继电器节点PDUP欠功率方向继电器节点PFRC频率变化率PHAR抑制谐波节点PHIZ接地检测继电器file.doc项目名称:SASysTools使用说明书12/72PIOC瞬时过流PMRI禁止电动机重启PMSS电动机起动时间监视POPF过功率因素继电器PPAM相角继电器PSCH保护配置节点PSDE灵敏方向接地故障PTEF瞬时接地故障PTOC定时过电流PTOF高周(频率)保护PTOV过电压PTRC保护跳闸条件PTTR热过负荷PTUC欠电流继电器PTUV欠电压PUPF欠功率因素PTUF低周保护PVOC电压控制限时过电流PVPH电压频率PZSU零速或欠速保护保护功能逻辑节点组(R)RDRE扰动数据记录功能RADR扰动数据录波模拟量通道RBDR扰动数据录波数字量通道RDRS扰动记录数据处理RBRF断路器失灵RDIR方向元件RFLO故障定位RPSB电网振荡检测/闭锁RREC自动重合闸RSYN同期检查或同期file.doc项目名称:SASysTools使用说明书13/72传感器与监视器逻辑节点组(S)SARC电弧监视和诊断SIMG绝缘介质监视(气体)SIML绝缘介质监视(液体)SPDC局部放电监视和诊断仪用互感器逻辑节点组(T)TCTR电流互感器TVTR电压互感器开关间隔逻辑节点组(X）XCBR(断路器)该逻辑节点包含有物理装置中智能电子设备相关数据，与其所包含所有逻辑节点无关（装置标识/铭牌、装置自检报文等）需要的话，该逻辑节点也用于对物理装置包含的所有逻辑节点共同的任务（模式设定、整定等）根据定义，该逻辑节点不限制对任何单个逻辑节点的访问。可能约束是具体实现和工程上事情XSWI隔离开关该逻辑节点包含有物理装置中智能电子设备相关数据，与其所包含所有逻辑节点无关（装置标识/铭牌、装置自检报文等）需要的话，该逻辑节点也用于对物理装置包含的所有逻辑节点共同的任务（模式设定、整定等）根据定义，该逻辑节点不限制对任何单个逻辑节点的访问。可能约束是具体实现和工程上事情电力变压器逻辑节点组(Y)YEFN接地故障中性点补偿YLTC分接头YPSH功率分流YPTR电力变压器其它电力设备逻辑节点组(Z)ZAXN辅助网络ZBAT电池ZBSH套管ZCAB电力电缆ZCAP电容器组ZCON转换器ZGEN发电机ZGIL气体绝缘线路ZLIN电力架空线ZMOT电动机file.doc项目名称:SASysTools使用说明书14/72公共数据类功能组公共数据类类型应用范围状态信息的公共数据类SPS单点状态信息DPS双点状态信息INS整数状态ACT保护激活信息ACD方向保护激活信息SEC安全违例计数BCR二进制计数器读数测量值信息的公共数据类MV测量值CMV复数测量值SAV采样值WYE三相项系统中相对地相关测量值DEL三相项系统中相对相相关测量值SEQ顺序值HMV谐波值HWYEWYE 谐波值HDELDEL 谐波值可控状态信息公用数据类SPC可控的单点DPC可控的双点INC可控的整数状态BSC二进制受控步位置信息ISC整数受控步位置信息可控模拟量信息公用数据类APC可控模拟设点信息ZREA电抗器ZRRC旋转无功元件ZSAR浪涌抑制器ZTCF晶闸管控制频率转换器ZTCR晶闸管控制无功元件file.doc项目名称:SASysTools使用说明书表 1-1公共数据类分类，如下表 1-2：15/72数据属性功能组数据属性类类型应用范围模拟量值AnalogueValue模拟量值配置ScaledValueConfig模拟量值范围RangeConfig步位置ValwithTrans脉冲量配置PulseConfig操作员Originator量纲配置Unit相量 1Vector1相量 2Vector2点类型Point操作前选择SBOw执行Oper撤销Cancel状态定值公用数据类SPG单点定值ING整数状态定值模拟定值公用数据类ASG模拟定值CURVE定值曲线基本描述信息公用数据类DPL设备铭牌LPL逻辑节点铭牌CSD曲线形状描述file.doc项目名称:SASysTools使用说明书表 1-2复杂数据属性分类，如下表 1-3：表 1-316/72file.doc项目名称:SASysTools3.2.2 自动加载功能使用说明书对于新建逻辑节点，当选中某一基本类型时，能方便配置节点下子节点的信息，子节点信息界面中的表格内容自动跟着更新，完成要添加节点的子节点和其属性的加载。该功依据 61850-7-3、61850-7-4 制定，提供 check 功能，必选项全部默认选中，可选项根据需求选择。如图所示:必选项可选项扩充图 3-3 自动加载17/72file.doc项目名称:SASysTools使用说明书3.2.3 新建/添加功能新建/添加对象类型时，例如逻辑节点时，通过工具栏/右键菜单都可完成添加，如下图 3-4：选择逻辑节点模版库，点击新建图 3-4 新建功能3.2.4 编辑功能选择左侧树图中要编辑的节点类型，右侧视图区跟着更新，手动输入更改名称、设备类型、详细描述、选择增加删除子节点。基本类型不可改变，要改变可以新建一种类型。双击表格 DO 类型列，弹出根据 CDC 类型选择合适的 DO 类型，单击添加扩充的字节点，删除扩充的字节点，如下图 3-5 所示：18/72file.doc项目名称:SASysTools使用说明书图 3-5 编辑功能3.3.5 复制粘贴删除功能通过工具栏/右键菜单/快捷键，完成节点类型的复制、粘贴、删除，表格不支持复制粘贴，支持扩充字节点的删除。如下图 3-6 所示：19/72file.doc项目名称:SASysTools使用说明书图 3-6 复制粘贴删除3.3.6 验证功能验证功能分为语法、协议、应用验证三个子功能，每个功能具有独立性，根据需求选择需要的功能验证，语法验证验证 schema 语法，协议验证验证20/72file.doc项目名称:SASysTools使用说明书61850 通信协议规定的，应用验证主要针对 61850 平台库的一些需求。通过工具栏/右键菜单选择不同的验证方式。验证结果在下方输出区输出，提供验证结果告警错误信息(详见错误代码分类表 1-4 和信息对照表 1-5、1-6、1-7)，自动在原文件中定位功能，鼠标双击输出信息某一条，自动定位到文件中出错行，如下图 3-7 所示：21/72告警错误代码信息含义(中文)C0701没有引用的 LNodeTypeC0702没有引用的 DOTypeC0703没有引用的 DATypeC0704没有引用的 EnumTypeC0705重复的 LNodeTypeC0706重复的 DOTypeC0707重复的 DATypeC0708重复的 EnumTypeC0709实例化 LN 引用的类型不存在C070ADO 引用的类型不存在C070BDA 引用的类型不存在错误信息(英文)信息含义(中文)Not enough values specified for identity constraint for element DataTypeTemplates节点属性 iedType 没有配置Element Communication is not valid for content model:(,Text),Private,SubNetwork,)通讯节点下无子网节点(通讯模型无效)Attribute toolId is not declared for element HeaderHeader 属性 toolID 不是 toolIdElement DOType is not valid for content model:(LNodeType,DOType,DAType),EnumType)EnumType 没有配置，不影响使用，可以不理规则范围语法规则C000E(软件内部使用，错误代码暂不使用，IBM 解析库完成语法验证功能)协议规则C0701C0800应用规则C0801C0900file.doc项目名称:SASysTools使用说明书图 3-7 验证功能错误代码分类表 1-4(以后扩充更新)表 1-4语法错误信息对照表 1-5(以后扩充更新)表 1-5协议错误信息对照表 1-6(以后扩充更新)22/72告警错误代码信息含义(中文)C0801报告控制块 AppID 的唯一性C0802LLN0 不存在C0803LLN0 中存在实例号，实例号不为空C0804LPHD 不存在C0805日志控制块名称属性名不是所属逻辑设备名C0806检查报告控制块中引用的 IED，在通讯部分是否配置C070CSDO 引用的类型不存在C070DBDA 引用的类型不存在C070EDA 引用的复杂类型没有配置C070FBDA 引用的复杂类型没有配置C0710检查数据集引用的成员是否存在见 SCDTOOL 使用说明书file.doc项目名称:SASysTools使用说明书表 1-6应用错误信息对照表 1-7(以后扩充更新)表 1-723/72file.doc项目名称:SASysTools使用说明书3.3.7 导入功能导入功能完成逻辑节点类型和引用的 DO 类型，DO 引用的 DA 类型的完整导入，并且自动完成重复节点的自动合并功能。导入过程中，对于逻辑节点还提供了过滤器功能，过滤器提示三种状态：正常导入、完全重复不导入、改名导入。用户可以对改名导入的节点修改它的名称后导入。通过单击文件菜单，选择导入 LN。如下图 3-8、3-9 所示：图 3-8 导入界面图 3-9 导入过滤界面24/72file.doc项目名称:SASysTools3.3 逻辑节点类型导入功能使用说明书通过选择工具栏上新建或者打开文件，弹出编辑视图，在编辑视图区内属性页切换到 LN 模版部分，单击或者进入模版类型导入界面如下图 3-4、3-3图 33 导入完成界面图 34 导入界面通过导入界面可以多个逻辑节点类型导入，如出现重复则弹出提示不导入，改名导入则默认自动改名。快捷的方式可以拖动逻辑节点库中的节点类型进行25/72file.doc项目名称:SASysTools使用说明书单个导入。导入完成后，导入的类型在属性页 LN 模版中的列表内显示如上图 3-33.4 装置功能预览功能通过选择工具栏上打开文件或者资源库中的属性页 ICD 库，双击文件列表中的文件名，弹出编辑视图，在编辑视图区内属性页切换到功能预览部分，功能预览按照传统的四遥分类和 61850-7-3 关于公共数据类的分类，提供两种方式的浏览。如下图 3-5、3-6 所示:图 35 公共数据类浏览界面图 36 传统四遥浏览界面26/72file.doc项目名称:SASysTools3.5 编辑/新建功能使用说明书新建时，通过选择工具栏新建，根据选择左侧树状图中的节点，从装置一级逐渐添加配置，在节点中添加子节点通过单击添加或者插入，通过单击删除完成子节点的删除；编辑时，通过选择工具栏上打开文件，根据选择左侧树状图中的不同节点，右侧跟着更新，编辑修改时在右侧的视图区修改，例如名称，设备类型，访问点属性等，编辑完成后，单击工具栏上图 3-7 新建功能保存。如下图 3-7、3-8 所示：图 3-8 编辑功能27/72file.doc项目名称:SASysTools使用说明书3.6 一致性支持服务的声明功能一致性支持服务的声明，是对 IED 设备能力的描述，即该 IED 设备具备哪些 61850 服务功能，不具备哪些服务功能的配置与浏览，通过 check 视图区中的条目，完成一致性服务声明的配置。具体配置时可以参照右侧的注释，如下图 3-9:图 3-9 一致性声明28/72file.doc项目名称:SASysTools使用说明书3.7 应用功能应用功能包含 61850 规定的数据集、报告控制块、日志控制块、实例化、数据组合、SMV 控制块、GSE 控制块、定制控制块、SCL 控制块、日志十项功能，集中配置每一项功能，提高了配置效率。可以站在全局浏览，有利于整个把握文件的模型。主界面如下图 3-A：图 3-A 应用功能29/72file.doc项目名称:SASysTools使用说明书3.7.1 数据集完成一个 IED 内所有数据集的配置，包括数据集属性及数据集成员的配置。如图 3-B 所示：1列出一个 IED 内的所有数据集名称和属性2和7下拉组合过滤数据集成员参引3456显示配置好的数据集中数据成员显示过滤后的所有数据集成员参引添加/删除数据集添加/删除数据集成员图 3-B 数据集30/72file.doc项目名称:SASysTools3.7.2 报告控制块完成一个 IED 内所有的报告控制块的配置，如下图 3-C 所示：1列出一个 IED 内的所有报告控制块名称和属性2客户端使能控制，目前 ICD 文件只读，SCD 文件可读写3显示该报告控制块给哪几个主站发送报告4添加/删除数据集5触发选项设置按照bit位,表格内容按照16进制显示。Bit0Bit31的int数字bit0:dchg,bit1:qchg,bit2:dupd,bit3:period6添加/删除数据集成员7传输可选项设置(定制报告格式)使用说明书图 3-C 报告控制块31/72file.doc项目名称:SASysTools使用说明书按照bit位,表格内容按照16进制显示。Bit0Bit31的int数字bit0:seqNum,bit1:timeStamp,bit2:dataSet,bit3:reasonCode,bit4:dataRef,bit5:bufOvfl,bit6:entryID,bit7:configRef,bit8segmentation8一个 IED 内的所有客户端参引组合32/72file.doc项目名称:SASysTools3.7.3 日志控制块完成一个 IED 内所有 Log 控制块的配置，如下图 3-D 所示：1列出一个 IED 内的所有日志名称和属性使用说明书2log名称为只读,不可修改,随着5的改变而改变。4按照bit位,表格内容按照16进制显示。Bit0Bit31的int数字,bit0:dchg,bit1:qchg,bit2:dupd,bit3:period356相互关联具备约束功能7添加删除日志控制块图 3-D 日志控制块33/72file.doc项目名称:SASysTools3.7.4 数据实例化完成一个 IED 内所有数据实例化的配置，如下图 3-E 所示:1仅有CF、DC两种FC需要配置，这里只有3种选择，使用说明书改变时需刷新4区内数据345显示所有符合实例化的数据的参引组合显示过滤后的所有数据集成员参引过滤规则，按用户输入的自动搜索匹配图 3-E 数据实例化34/72file.doc项目名称:SASysTools3.7.5 数据组合完成一个 IED 内所有的 Inputs 的配置,如下图 3-F 所示：使用说明书1单击某一行数据时，5区域内刷新相应的数据成员2和3下拉组合过滤 FCDA/FCD 参引456显示过滤后的所有参引数据组合中的成员参引添加/删除数据组合成员图 3-F 数据组合35/72file.doc项目名称:SASysTools使用说明书3.7.6 GSE 控制块完成一个IED内所有GSE控制块的配置（LN0），类型分为2种：GSSE、GOOSE，默认为GOOSE，如下图3-G所示：图 3-G GSE 控制块36/72file.doc项目名称:SASysTools使用说明书3.7.7 采样值控制块完成一个 IED 内所有的采样值的配置（LN0），如下图 3-H 所示：45采样值控制块分为2种传输模式，多边传输与双边传输ture为多边关联，false为双边关联，默认为多边传输。传输可选项按照bit位,表格内容按照16进制显示。Bit0Bit31的int数字,bit0:refreshTime,bit1:sampleSynchronized,bit2:sampleRate,bit3:security,bit4:dataRef图 3-H 采样值控制块37/72file.doc项目名称:SASysTools使用说明书3.7.8 定值控制块完成一个IED内不同逻辑设备内的定值控制块的配置（LN0），注意：每个LD内只能有一个定值控制块且在LN0内。如下图3-I所示:1234列出一个 IED 内所有逻辑设备下 LN0 内的定值控制块选择逻辑设备添加/插入/删除一个控制块对配置进行保存图 3-I 定值控制块38/72file.doc项目名称:SASysTools使用说明书3.7.9 SCL 控制块完成一个 IED 内 SCL 控制块的配置（LN0），注意：每个 LD 内只能有一个 SCL 控制块且在 LN0 内。配置保留，有待研究。目前可不配置、不测试该功能。如下图 3-J 所示:1234列出一个 IED 内所有逻辑设备下 LN0 内的 SCL 控制块选择逻辑设备添加/插入/删除一个控制块对配置进行保存图 3-J SCL 控制块39/72file.doc项目名称:SASysTools使用说明书3.7.A Log 配置配置是否存在 Log 节点（LN0），注意每个 LD 内只能有一个 Log 且在 LN0 内，Log 的名称与所属逻辑设备的名称一致。通过该界面提供的功能可以添加/插入/删除日志，可以编辑日志所在的逻辑设备。可以浏览一个 IED 设备中所有的日志(Log)配置,如下图 3-K 所示:1234列出一个 IED 内所有逻辑设备下 LN0 内的日志选择逻辑设备时，Logname 跟着自动更新，二者名称一致添加/插入/删除一个 Log对配置进行保存图 3-K Log 配置40/72file.doc项目名称:SASysTools使用说明书3.8 文本浏览查询功能如图 3-L 所示，编辑视图区的文本部分，可以根据需求浏览和查找对应的内容。图 3-L 文本浏览41/72file.doc项目名称:SASysTools3.9 验证功能参照模版库验证功能说明 3.2 中的 3.3.6使用说明书42/72file.doc项目名称:SASysTools使用说明书3.A 输出功能打开文件，编辑实例化部分数据模型部分，保存自动生成文件这个文件提供给系统配置器用作在系统集成时，需要单装置修改时，利用中间文件，修改完成后再重新注入到系统配置器中，不影响整个的通讯相关配置。43/72file.doc项目名称:SASysTools4 详细使用说明4.1 模板编辑器配置使用说明书根据 61850 装置点表文件配置 ICD/XML 文件时，首先要配置 ICD 文件中的模板类型部分，选择工具栏/菜单中图 4-1 模板编辑器主界面启动模板编辑器如下图：44/72file.doc项目名称:SASysTools使用说明书左侧树视图中的逻辑节点模板库处于选中状态，单击工具栏/菜单/右键菜单中的新建，界面变化如下图所示：图 4-2 新建逻辑节点界面下面以新建 PDIF 类型的节点为例，来说明逻辑节点的添加过程，在名称中输入 PDIF_LN1，设备类型中输入 WBH-810，描述中输入 比率差动保护逻辑节点45/72file.doc项目名称:SASysTools使用说明书类型。在基本类型中选择 PDIF下方的表格自动列出该节点类型的所有内容，必选项默认全部选中，可选项根据需求添加。如图：图 4-3 新建逻辑节点界面46/72file.doc项目名称:SASysTools使用说明书单击工具栏/菜单中的保存后，左侧树视图更新如图所示根据列表中的 CDC 类型，要求建立 5 个公共数据类(DO 类型)，分别是 INC、INS、LPL、ACT、WYE，现以 WYE 为例说明建立 CDC 类型的具体过程，单击菜单栏辑 DO 窗体，如下图所示:图 4-4 DO 编辑界面或者双击列表中的弹出编47/72file.doc项目名称:SASysTools使用说明书左侧树视图中的公共数据类模板库处于选中状态，单击菜单/右键菜单中的新建，界面变化如下图所示：图 4-5 DO 类型新建界面在名称中输入 WYEdotype1，设备类型中输入 WBH-810，描述中输入 成组电流数据包含 Ia、Ib、Ic，在基本类型中选择 WYE格自动列出该节点类型的所有内容，必选项默认全部选中，可选项根据需求添加。如下图：下 方 的表48/72file.doc项目名称:SASysTools使用说明书图 4-6 DO 类型新建界面单击添加按钮后，左侧树视图更新如图所示根据列表中的所属类型，要求建立 1 个公共数据类(DO 类型)为 CMV，CMV 的创建过程同WYE,在建立 CMV 的过程中发现需要建立所属类型是 Vector1 的 DA 类型,现以 Vector1 为例说明建立 DA 类型的具体过程，单击菜单栏或者双击列表中的弹出编辑 DA 窗体，如下图所示:49/72file.doc项目名称:SASysTools使用说明书图 4-7 DA 类型新建界面左侧树视图中的基本数据模板库处于选中状态，单击菜单/右键菜单中的新建，界面变化如下图所示：50/72file.doc项目名称:SASysTools使用说明书图 4-8 DA 类型新建界面在名称中输入 Vector1datype1，在设备类型中输入 WBH-810，在描述中输入 复数测量值，在基本类型中选择 Vector1格自动列出该节点类型的所有内容，必选项默认全部选中，可选项根据需求添加。如下图：下方的表51/72file.doc项目名称:SASysTools使用说明书图 4-9 DA 类型新建界面单击添加按钮后，左侧树视图更新如图所示根据列表中的所属类型，要求建立 1 个基本数据类(DA 类型)为 AnalogueValue，AnalogueValue 的创建过程同 Vector1,不再赘述。配置到此，下面要做的一项重要工作是，关联所有引用类型，具体操作方法如下:首先解决复杂 DA 关于类型的引用，双击选择列表中类型选择 AnalogueValuedatype1,选择完成后，单击表格，点应用按钮完成 DA 类型的关联。如下图:52/72file.doc项目名称:SASysTools使用说明书图 4-A DA 类型关联下面解决复杂 DO 类型中关于类型的引用，双击选择列表中的基本类型，根据所属类型的提示，选择 CMVdotype1,选择完成后，单击表格，点应用完成
