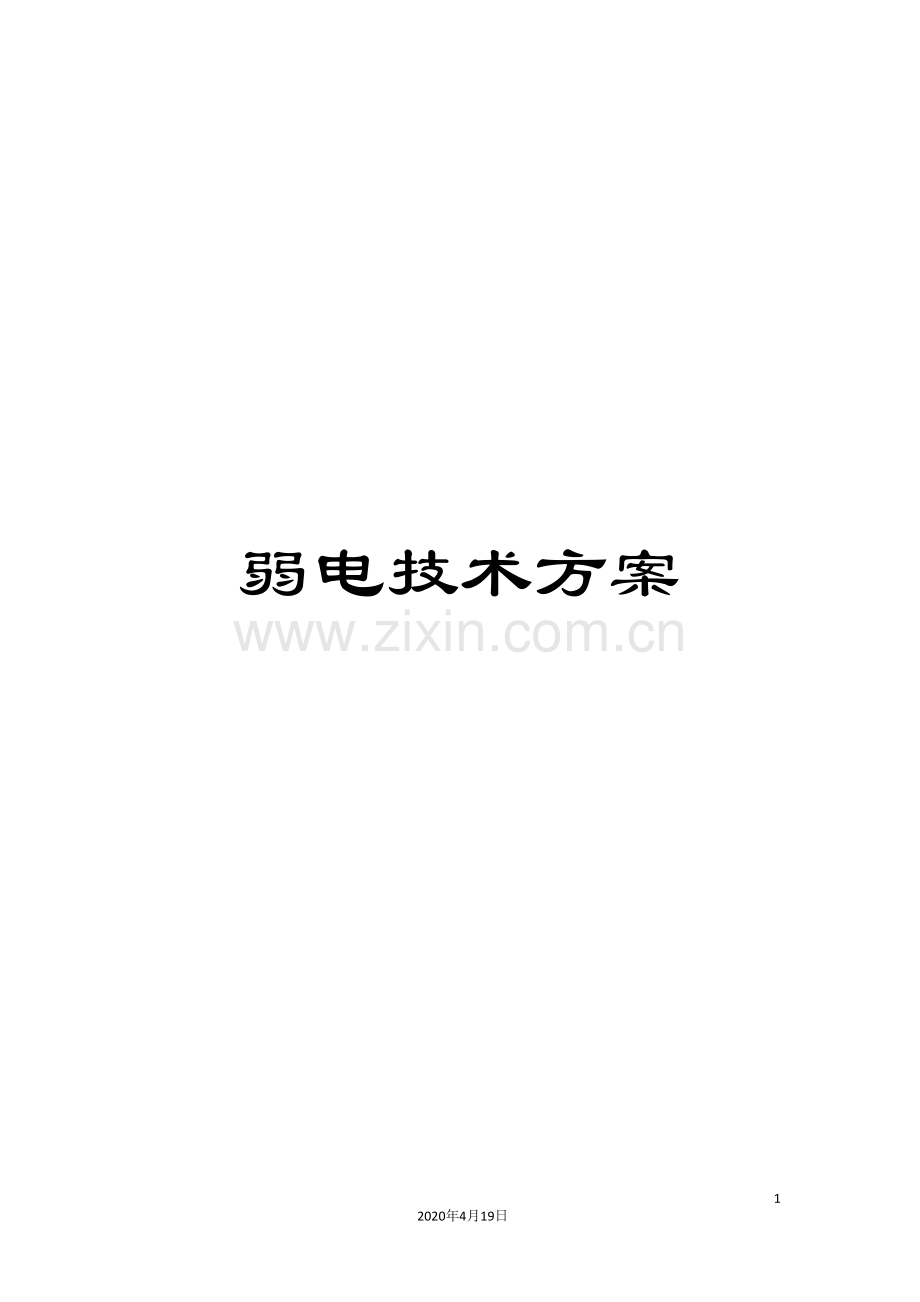

弱电技术方案模板.doc

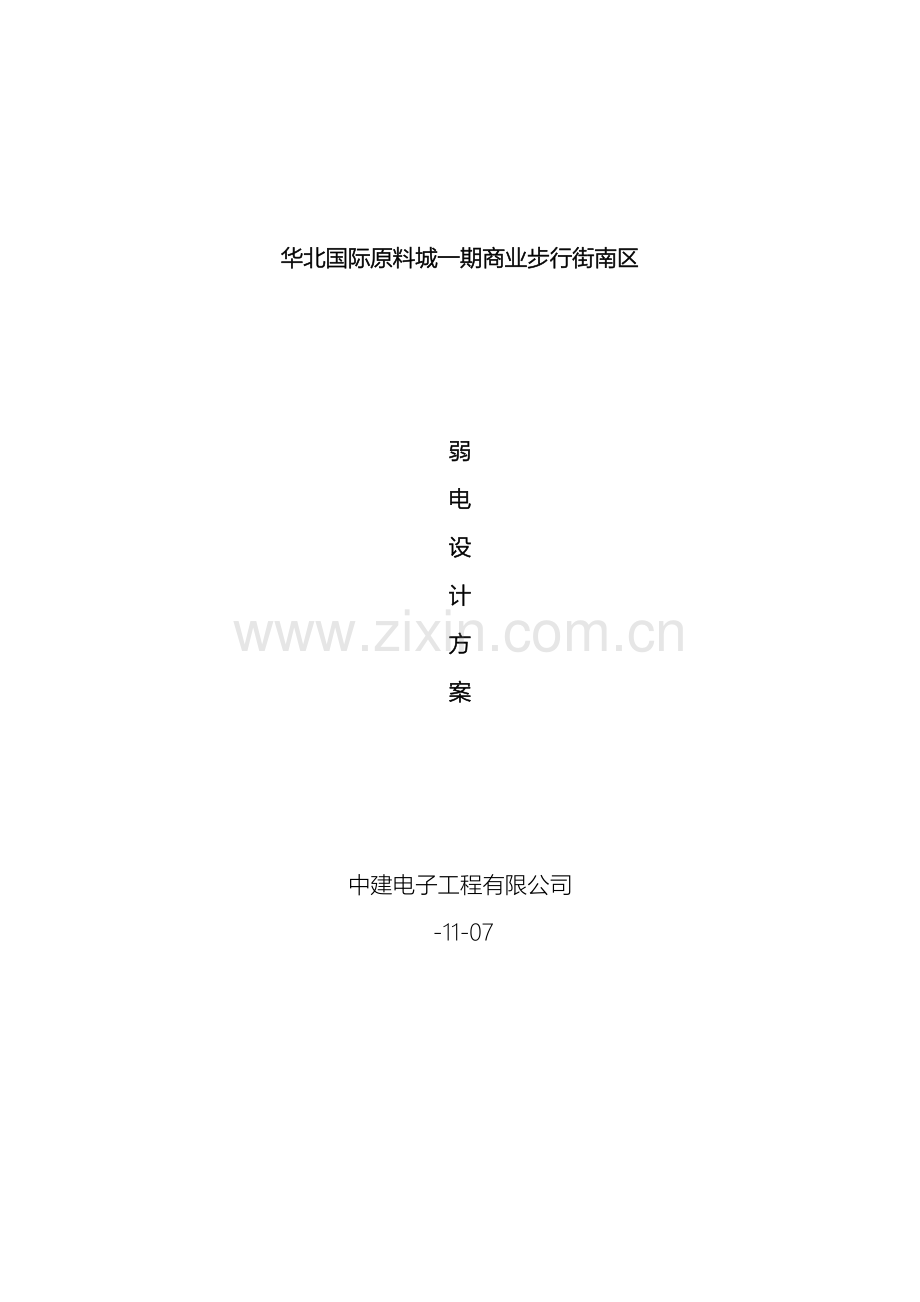

弱电技术方案592020年4月19日文档仅供参考华北国际原料城一期商业步行街南区弱电设计方案中建电子工程有限公司 -11-07目 录第一章设计概述11.1工程概况11.2设计依据21.3设计原则31.4设计思想41.5设计内容5第二章设计思路62.1.弱电系统设计概述62.2.建议性方案6第三章设计方案73.1监控系统73.2巡更系统243.3背景音乐及应急广播系统273.4 多媒体信息发布系统383.5 电梯五方对讲43附件：清单及报价第一章 设计概述1.1 工程概况工程名称:华北国际原料城一期商业步行街南区弱电工程。建设地点：天津市武清区东至京津城际铁路，西至京津公路，北至武清外环，南至京津高速联络线。建筑规模：该建筑群分为南北两区，本次图纸为南区。本工程地下1层，地上4层。地下层功能设备用房，地上层为商铺，总建筑面积33000平方米。其中，地上建筑面积29399平方米，地下建筑面积3601平方米。工程建设目标：天津武清华北城一期商业步行街南区弱电工程将按照现代智能大楼的标准建成一座现代化、信息化、智能化的建筑群体。以建筑为平台，兼备闭路电视监控系统、电子巡更系统、公共广播系统、多媒体信息发布系统，向人们提供一个安全、高效、舒适、便利的建筑环境。质量标准：质量等级要求达到“合格”标准。本工程范围包括下列弱电系统的深化设计、材料设备供货、管槽施工、线缆敷设、设备安装、系统调试并经过相关主管部门的验收、交付使用、系统培训及保修期服务等工作内容。1 监控系统2 巡更系统3 背景音乐及应急广播系统4 多媒体信息发布系统5 电梯五方对讲1.2 设计依据1.按国家现行的最新设计、质量、施工、验收标准和规范验收，标准及规范要求有出入时以较严格者为准。2.国家标准及规范，包括但不限于l 智能建筑设计标准GB/T50314- l 综合布线系统工程验收规范GB50312- l 视频安防监控系统工程设计规范GB50395- l 安全防范工程技术规范GB50348- l 民用建筑电气设计规范JGJl6- l 智能建筑工程质量验收规范GB50339- l 建筑物电子信息系统防雷技术规范GB50343- l 电子设备雷击保护手册GB7450-87l 民用闭路电视监视系统工程技术规范GB50198-94 l 30MHZ-1GHZ声音和电视信号的电缆分配系统 GB6510-86l 民用建筑电气设计规范JGJ16- l 视频显示系统工程技术规范GB50464- l 建筑智能化系统工程设计标准 DBJ13-32- l 电子信息系统机房设计规范GB50174- l 电子信息系统机房施工及验收规范GB50462- l 电子信息系统机房工程设计与安装09DX009l 建筑设计防火规范GB50016- l 高层民用建筑设计防火规范GB50045-95( )l 建筑内部装修设计防火规范GB50222-95( )l 民用建筑工程室内环境污染控制规范GB50325- l 供配电系统设计规范GB50052-95l 低压配电系统设计规范GB50054-95l 建筑电气工程施工质量验收规范GB50303- l 建筑照明设计标准GB50034- l 建筑物电子信息系统防雷技术规范GB50343- l 建筑物防雷设计规范GB50057-94l 电力工程电缆设计规范GB50303- l 通信数据中心静电防护通则YD/TT54-95l 通用用电设备设计规范GB50055-93l 综合布线系统工程设计规范GB5031- l 建筑工程安全防护、文明施工措施费用及使用管理规定建办( )89号文件3以天津设计院图纸为依据。1.3 设计原则l 通用性设计和个性化设计，突出个性化设计原则天津武清华北城一期商业步行街南区弱电工程项目是为出租商业项目人员服务的使用功能的场所，也应该围绕着这个目标来建设，考虑到本项目的地位及未来网络系统数据传送的高速率、高带宽、高可靠和高集成的办公需要，计算机系统全部采用六类非屏蔽系统。l 人性化设计原则以天津武清华北城一期商业步行街南区工程所有办公物业人员、租户和雇客为中心，来提供高效、节能、安全、舒适、绿色健康及环保的场所；进行全方位服务。l 可持续发展设计原则系统设计留有充分的冗余和扩展。本着长远的观点，是系统可扩展、容量可扩充，结合工程要求，即今后的变更，系统留有较大的扩充余地。l 绿色建筑的设计原则天津武清华北城一期商业步行街南区工程大厦弱电工程，除完成主要功能外，节能、减排是其另一个最重要的功能目标。1.4 设计思想l 先进性：采用主流技术、成熟产品系统设计力求做到有一定的先进性、有扩充能力、有发展空间，为今后长期保持技术上的先进性打下坚实的基础。能够实现信息的网络化、管理的信息化，设备控制自动化。l 可施性：易施工、易管理、易操作、易维护 主要设备材料尽量选择简单接口的接插件设备，在施工中只需经过简单的接插就能完成安装工作，操作管理界面简洁清晰，操作人员能够较快的学会各种操作程序，同时维护工作能够简单完成。l 实用性：实用、够用、好用方案设计充分考虑到天津武清华北城一期商业步行街南区工程大厦弱电工程的实际使用要求，是系统工程的功能尽可能的完善并充分加以利用；要体现建筑群智能化工程的集中管理、分散管理、资源共享的思想。建筑群智能化工程系统要便于操作，系统地前端产品和系统软件均有容易操作的平台和界面，应使非专业人员容易管理，完成值班任务。l 安全性：安全、可靠系统设计、设备选型、调试、安装等环节严格贯彻质量条例，完全符合国家、行业的有关标准要求，全部所采用设备及材料均必须有产品质量认定，并提供认定证书。l 稳定牲：稳定、抗干扰系统设计、设备选型、安装、调试等环节都将严格贯彻质量条例，完全符合国家、行业的有关标准要求。在产品选择上，要经过多方考察和论证，选择实用的、成熟的、符合天津武清华北城一期商业步行街南区工程大厦弱电工程需求的产品，确保建筑群智能化工程各个系统安全稳定的运行。l 开放性：设备通用性强，兼容同类设备本系统工程，设计方案在系统设备选型及配置上应是开放的系统，以保证它的集成系统能顺利实现，整合成一个完成的管理系统；经过增加相应端口和模块，为今后实现建筑群智能化系统工程扩建与系统升级，打下良好基础。l 高性价比本系统设计方案在系统设备选型及配置上应是物美价廉。1.5 设计内容天津武清华北城一期商业步行街南区工程大厦弱电工程包括如下内容：1 监控系统2 巡更系统3 背景音乐及应急广播系统4 多媒体信息发布系统。5 电梯五方对讲第二章 设计思路2.1. 弱电系统设计概述该建筑群分为南北两区，本次图纸为南区。本工程地下1层，地上4层。地下层为设备用房，地上层为商铺，总建筑面积33000平方米。其中，地上建筑面积29399平方米，地下建筑面积3601平方米。在整个项目中本着先进、实用、经济、绿色环保、节能减排和以人为本的原则，从大厦的结构、系统、服务和管理四个方面出发，将语音、数据、图像、自动控制的信号与工程实施统一规划设计，全面综合考虑，运用各种技术、经济手段，使整个系统“安全，可靠，经济，合理”。本次智能化系统工程主要包括如下子系统：1 监控系统2 巡更系统3 背景音乐及应急广播系统4 多媒体信息发布系统。5 电梯五方对讲本项目的安全防范系统由监控系统、电子巡更系统组成。它为大楼提供了安全监视、出入口控制管理、科技巡更，以及重点区域、特殊房间的多技术严密布控。同时，利用安全防范系统的建设基础，为大厦管理提供了智能考勤和电子消费的技术手段，提供了便捷、智能的管理方案。监控系统经过系统中前端113台摄像机对整个建筑的出入口、电梯、主要通道及相关重要场所进行24小时全方位监控。2.2. 建议性方案本项目投入使用后特点是人员多、场景多、设备多、能源消耗多,我们根据设计说明、图纸及相关其它内容，结合多年的弱电系统设计和施工经验，对该工程智能系统建设提合理化建议。本工程共有自动扶梯20部,建议在每部自动扶梯处安装双鉴报警器，实现当有人时自动扶梯开始工作，当没人时自动扶梯处于待机状态。第三章 设计方案3.1 监控系统a) 系统概述天津武清华北城商业街南区工程安防监控系统是应用同轴电缆在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象，它能够在恶劣的环境下代替人工进行长时间监视，经过录像机记录下来。同时报警系统设备对非法入侵进行报警。安防监控系统主要包含前段部分、传输部分、控制部分、电视墙显示部分、系统供电部分。3.1.2 点位分布及主要设备如下表类型安装位置数量单位合计室外球机首层11台11枪机首层16台42二层8台三层8台四层8台室内半球（彩色）首层0台56二层21台三层21台四层14台电梯用摄像机电梯轿厢4台43.1.3 解决方案：天津武清华北城商业街南区工程监控系统分为前端采集部分、传输部分、后端管理和存储部分、监控显示部分。整体系统经过中心管理平台的统一身份认证和权限控制、组织与角色管理维护、设备集中管理、任务计划执行和调度、报警规则与处理管理、电子地图集中配置、设备巡检和日志管理等功能。本监控系统中央监控室显示部分采用8台19寸监视器做为电视墙，实现24小时实时显示各路摄像机图像， 1台40寸平时显示商场主入口图像，有异常情况时做为事故切换画面用。硬盘录像主机采用8台硬盘录相主机，经过视频矩阵实现画面随意切换及操作控制。系统采用SYV75-5做为传输媒介，在首层室外墙上，每120米左右安装一台快球，该快球带红外云台满足在光线不足情况，能实现360度旋转，快球盲区设置枪机监视，做到首层室外无死角。室内部分，视频线路走桥架，电源走DN25的PVC管。为方便集中管理，系统采用集中供电，在监控室配置UPS供电，UPS供电为半小时。签于四层部分商场外为平台，在A、B座均对角安装两台枪机，做到无死角监控四层室外部分情况。保安控制室设在B区首层,负责整个AB区四栋大厦的安全防范控制。保安控制室对所有报警装置及视频摄像机进行监控时可经过计算机软件对所有前端监控设备进行控制。可查看保留时间内的所有视频、音频资料。首层楼梯、电梯出入口采用枪机。 二楼至四楼过道、步行梯处安装室内半球，电梯出入口采用室内半球，外廊采用宽动态的室外枪机。四层楼顶安装室外枪机。安全系统配置数字记录器,能连续地记录摄像机的数据（每天24小时，30天），以便记录所有监视区的活动情况，并使画面随时再现成为可能。配置录像磁盘将被重复使用，当摄像机的探测装置探测到异常情况时，录像磁盘上所录下的在异常情况发生以前15s的那一段将会被保持，以便保安人员追踪事件的全过程。中心主机系统采用全矩阵系统，所有摄像点可同时录像。采用硬盘录像机录像。保安控制室主机根据需要实现全屏、四画面、九画面，监视器显示的画面包含摄像机号、地址、时间等信息根据需要部分摄像机在保安控制室可控，如云台控制、聚焦调节等。系统可做时序切换。切换时间130秒可调，同时可手动选择某一摄像机进行跟踪、录像。可经过计算机软件对前端摄像头进行联动设置。当发生紧急情况时，摄像头可根据报警信息自动记录事发地点情况。带云台的摄像机具有固定、摇头、俯仰移动、变焦和适用于照度低环境等特性，并装在能获取最好画面的位置。摄像机采用CCD电荷耦合式摄像机，带自动增益控制、逆光补偿、电子高亮度控制等。监视器的图像质量按五级损伤制评定，图像质量不应低于4分。监视器图像水平清晰度：黑白监视器不应低于520线，彩色监视器不应低于480线。监视器图像画面的灰度不应低于8级。所有摄像机的图像均实现了全部实时记录。可保存时间为30天,图像存储格式为CIF，存储录像可自动更新。a) 各子系统实现功能i. 存储系统功能视频存储功能存储子系统支持手动录像、计划录像、报警录像，对这三种方式触发的录像方式如下：手动录像：当用户在客户端上选择手动录像后，将要录像的摄像机信息存储到数据库对应的表中，并通知存储子系统执行该条记录；计划录像：用户能够在客户端软件上制定录像方案，并对录像方案进行保存，当选择执行某个录像方案时，就会通知存储子系统按照该方案进行计划录像；报警录像：当发生视频报警时，存储子系统会收到触发视频报警录像的信息，存储子系统便根据包含的摄像机信息进行录像存储；存储子系统支持节假日设定、录像文件最大长度设定、存储容量设置和状态显示等功能；所有录像数据都无法被手工删除，都包含水印信息，可检测录像是否被篡改。视频存储管理功能支持对存储的视频数据进行管理和设置；可设置当磁盘空间不足时处理方式（提前预警、覆盖）；录像状态（计划、手动、报警、运动检测）显示；可检测存储设备的工作状态，对异常情况报警。视频资料检索功能存储子系统支持客户端的历史视频检索功能。系统支持客户端按日期、时间、类型、服务器、通道检索客户端本地或远程服务器端的录像文件，系统以文件信息列表形式将检索结果返回给客户端。视频资料回放功能存储子系统支持同时回放多个服务器或本地的多个存储通道的同一时间的录像文件，最多可达4画面同时同步回放；回放时能够支持暂停、播放、停止、快放、慢放、单帧步进、循环播放、精确定位到某帧、备份、调节音量、调节亮度色度对比度色调等操作；视频存储服务器还能够支持录像剪辑，录像文件下载等功能。监控中心主机系统经过解码器，对前端采集图像进行解码输出，经过管理平台能对前端采集图像进行实现全屏画面显示和图像之间轮巡显示。监视器显示的画面可包含摄像机号、地址、时间等信息，根据需要摄像机在监控中心可控，如云台控制、聚焦调节等。系统可做时序切换，切换时间10-30秒可调。ii. 显示系统主要功能：监控视频资源调用、控制功能，实现对所有监控位及相关设施视频进行统一调用、切换和控制的基本功能；原有视频资源调用接口功能，提供接入、调用、显示视频图像；大屏幕多种显示模式设置，支持根据用户需要在大屏幕上设置多种显示模式，实现视频、报警、地理位置等各种信息的展示功能；基于电子地图的视频资源展示功能，能够经过电子地图直观显示各视频资源的分布，并能够经过电子地图直接调用相关位置的视频图像；基于列表的视频资源展示功能，提供快捷的视频图像调用操作方式，实现摄像机图像的快速调用；视频轮巡功能，能够对大屏幕指定的显示单元预先设置轮巡列表，人工、自动触发视频轮巡功能；摄像机云台的控制功能，可控制摄像机镜头的转动、光圈、变倍、焦距等参数；能够经过键盘操作，控制摄像机镜头的参数；视频解码服务器控制功能，控制视频解码服务器视频流的连接，从而控制大屏幕显示图像的内容；历史视频检索回放及智能检索功能，能够根据摄像机的属性、时间等条件检索回放存储的历史视频图像；iii. 系统功能：用户管理支持用户组、角色管理，精细化权限控制到通道；支持多级部门结构；支持分权、分域、分级管理。权限管理支持集中授权、认证；支持多种认证方式，包括数据库方式、AAA、PKI；支持精细权限控制，能够控制到通道；支持模板功能，方便用户快速设置权限；支持基于角色的权限管理。设备管理支持服务器、设备添加、删除、注册、认证管理；支持全网设备时间同步，支持手动校时、支持NTP；支持设备批量配置和升级、支持远程重启；支持配置文件导入、导出功能；支持设备状态巡检，可定时巡检或手动巡检，对异常情况记入日志并及时告警。实时监控客户端和浏览器中能够进行单画面或多画面进行实时预览，支持多种画面分割方式；支持分组轮询操作，支持多屏显示，支持窗口比例自适应（4:3，16:9）；支持预览抓图；支持即时回放；支持预览窗口中云台控制操作；支持电子放大功能；支持动态调节亮度、对比度、饱和度、色调参数；支持OSD。预览界面示意图PTZ控制能够实现对前端云台镜头的全功能远程控制，包括对云台进行8个方向的控制，放大，缩小，聚焦，光圈放大缩小，灯光，雨刷，包括云台的旋转和自动扫描、镜头的变倍变焦、预置位的设置和启动、巡航轨迹的设定和启动；支持云台优先级控制管理；支持3D定位。语音对讲及广播支持客户端对设备的语音对讲；支持客户端对多个设备音频通道的音频广播；支持客户端间的语音对讲。录像存储支持存储状态、磁盘状态的实时显示；支持多种录像类型，包括计划录像、报警录像、手动录像等；支持报警录像支持预录功能。检索回放支持按通道、时间、录像类型、智能信息来检索数据；支持下载、备份，支持断点续传功能，支持手动、计划备份策略；支持本地录像回放和远程录像回放；支持拖动、快进、慢进、单帧播放、倒放；支持放大；支持回放抓图、片段剪辑；支持多画面同时、同步回放；支持书签功能，加速检索；支持录像文件、片段锁定、支持剪辑；支持分段回放；支持smart search回放（搜索移动侦测信息）。检索回放示意图报警管理支持多种报警类型，包括硬盘满报警，硬盘出错报警，视频丢失报警，视频遮挡报警，移动侦测报警、IO报警、智能分析事件报警，服务器异常状态报警；支持多种报警联动策略，联动方式有客户端联动（视频图像、声光显示、信息叠加）、云台联动、通道录像、报警输出联动、EMAIL通知、短信发送、电子地图、通道抓图、执行预案等方式；支持报警信息查询检索，可经过报警日志关联录像回放；支持报警消息上传至上级处理；支持报警信息的过滤，避免大量重复报警信息；支持报警优先级管理。报警联动示意图日志管理支持系统日志、报警日志、设备日志、操作日志、网管日志管理；支持日志分级、分类；支持按用户、时间，类型、等级等条件对日志信息进行搜索；支持日志导出成xls，txt文件格式；支持日志报表打印。电子地图支持在地图上直接对视频、报警、门禁、巡更、对讲等设备进行管理；支持增加、修改和删除电子地图的图层，并可进行切换，具有超级链接功能；支持对地图进行放大、缩小和漫游，支持鹰眼；支持地图元素快速、模糊搜索定位；支持显示设备状态在线状态、布撤防状态、视频信号状态、硬盘状态等；支持加载插件，接收其它特殊信息在地图上显示；支持报警事件联动，能够图标闪烁、弹视频窗口、显示预案等。电视墙管理支持软件解码上墙；支持解码卡、解码器解码输出；支持高清解码输出；支持报警联动上墙；支持回放上墙。巡更管理在线巡更，实时接收巡更信息；视频联动功能，可查看现场视频图像，并进行录像；巡更编组功能，灵活的巡更线路编组、巡更时段设置、巡更员排班、巡更卡分配策略；电子地图功能，在电子地图上实时显示巡更点的刷卡信息；多种监控方式，经过刷卡信息表、巡更路线图监视巡更过程；日志查询功能，可按多种条件查询、分析、统计，按日/周/月生成巡更报表；录像回放功能，可调取每条巡更日志的录像文件；支持多种巡更方式，包括刷卡巡更、指纹巡更等。门禁管理系统可采集各种事故信号（火警、匪警等），及时记录并报警；实现对指定区域分级、分时段的通行权限管理，限制外来人员随意进入，并根据员工的职位或工作性质确定其通行级别和允许通行的时段，有效防止内盗外盗。手机客户端登录设备；实时预览；ptz控制；远程配置。3.1.5 设备选型3.1.5.1 室外快球 主要特性系统功能：l 采用1/4索尼高性能CCD, 图像清晰l 精密电机驱动, 反应灵敏, 运转平稳, 精度偏差少于0.1度, 在任何速度下图像无抖动l 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别l 支持三维智能定位功能, 配合DVR和客户端软件可实现点击跟踪和放大l 支持多语言菜单及操作提示功能, 用户界面友好l 支持数据断电不丢失l 支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态l 支持内置温度感应器, 可显示机内温度l 支持防雷、防浪涌、防突波功能l 室外球达到IP66防护等级l 支持RS-485线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以文字形式显示在视频画面上l 支持曼码协议及线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以特殊字符形式显示在视频画面上l 支持定时启动预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能l 支持密码保护功能, 防止被人恶意修改球机菜单参数 l 支持球机标题功能, 可在视频画面叠加中、英文字符l 支持区域扫描和显示, 球机在设定的区域设定的时间内没收到控制命令就执行区域扫描, 并显示区域名称机芯功能：l 支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能, 宽动态功能可选l 可设置多达24块隐私屏蔽区域, 位置、大小可调整, 画面内可同时有8块区域被屏蔽(视不同机芯而定)l 云台功能：l 水平方向360连续旋转, 垂直方向-5-90, 支持自动翻转, 无监视盲区l 水平预置点速度最高可达400/s, 垂直预置点速度最高可达200/sl 水平键控速度为0.3160/220/300/s, 垂直键控速度为0.360/75/90/sl 支持256个预置位, 并具有预置点视频冻结功能l 支持8条巡航扫描, 每条可添加32个预置点l 支持4条花样扫描, 总记录时间大于10分钟l 支持比例变倍功能, 旋转速度能够根据镜头变倍倍数自动调整l 支持守望功能, 预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)l 支持报警功能, 内置7路报警输入(优先级可调)和2路报警输出, 支持报警联动, 可在报警后触发报警输出/调用预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描 技术参数型号DS-2AF1-615X摄像机图像传感器1/4 inch SONY EXVIEW CCD有效像素PAL:752(H)582(V)NTSC:768(H)494(V)水平解析度480 TVL(彩色)520 TVL(黑白)信号系统PAL / NTSC最低照度1.0Lux/F1.4(彩色)0.01Lux/F1.4(黑白)白平衡自动 / 手动 / 自动跟踪白平衡 / 室内 / 室外增益控制自动 / 手动信噪比大于50dB背光补偿/宽动态背光补偿(ON / OFF)电子快门PAL:1/31/10,000s NTSC:1/41/10,000s日夜模式滤光片彩转黑数字变倍12倍隐私遮蔽最多24块区域, 同时最多有8块区域在同一个画面聚焦模式自动 / 半自动 / 手动镜头焦距3.5-91mm, 26倍变倍速度大约4.0秒(光学, 广角-望远)水平视角48-1.6度(广角-望远)近摄距10-1500mm(广角-望远)光圈数F1.4-F3.8功能水平范围 360连续旋转水平速度水平键控速度：0.3160/220/300/s,速度可设水平预置点速度：400/s垂直范围-590 (自动翻转)垂直速度垂直键控速度：0.360/75/90/s,速度可设垂直预置点速度：200/s比例变倍支持预置点个数256个巡航扫描8条, 每条可添加32个预置点花样扫描4条, 总记录时间大于10分钟断电记忆支持守望功能预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描方位信息显示开 / 关预置点视频冻结支持密码保护支持区域扫描、显示支持球机标题支持指南针功能支持, 正北方可设定时启动预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描RS-485线路故障诊断支持曼码支持及故障诊断支持报警报警输入7路, 优先级可调报警输出2路, 支持报警联动报警联动预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描 / 开关量输出输入/输出模拟视频输出1.0Vp-p / 75, PAL或NTSC, BNC头一般规范菜单中、英文云台控制协议HIKVISION, PELCO-P和PELCO-D(可添加), 协议自适应电源AC24V(DC12V可选)功耗15W max (30W max当加热器开启时, 室外球)工作温度和湿度-30 65(室外) / -1050(室内)湿度小于90%防护等级IP66(室外球)TVS 3000V 防雷、防浪涌、防突波安装方式多种安装方式可选根据应用环境进行选择尺寸243(mm)287(mm)重量5kg 可选支架壁装支架:DS-1611ZJ(白色);墙角装支架:DS-1632ZJ(白色);室内吊装支架:DS-1651ZJ(白色);吸顶装支架:DS-1642ZJ(白色)3.1.5.2 室内半球 主要特性l 采用高性能SONY CCDl 分辨率高，图像清晰、细腻l 低照度，0.1Lux F1.2l 支持自动彩转黑功能，实现昼夜监控l 支持自动电子增益功能，亮度自适应 技术参数型号参数DS-2CC502P日夜型彩色半球摄像机传感器类型1/3SONY Super HAD CCD信号系统PAL/NTSC有效像素PAL:500（水平）582（垂直）NTSC:510（水平）492（垂直）最小照度0.1Lux F1.2快门1/50（1/60）秒至1/100,000秒镜头3.6mm F2.0（2.8mm,6mm,8mm,12mm,16mm可选）水平清晰度420TVL同步方式内同步视频输出1Vp-p Composite Output（75欧姆/BNC）信噪比大于48dB背光补偿ON工作温度-1060电源DC12V10%,“-A”支持DC12V/AC24V功耗2W MAX尺寸(mm)138x87重量380g3.1.5.3 枪机 主要特性l 采用高性能SONY CCDl 分辨率高，图像清晰、细腻l 低照度，0.1LuxF1.2，支持自动彩转黑功能，实现昼夜监控l 支持自动光圈功能（直流驱动或视频驱动）l 方便的背焦调节方式 技术参数 型号参数DS-2CC102P-IR3传感器类型1/3“SONY Super HAD CCD信号系统PAL/NTSC有效像素PAL:500（水平）582（垂直）NTSC:510（水平）492（垂直）最小照度0.1Lux F1.2快门1/50（1/60）秒至1/100,000秒自动光圈镜头DC/Video 镜头类型C/CS mount水平解析度420TVL同步方式内同步视频输出1Vp-p Composite Output（75欧姆/BNC）信噪比大于48dB背光补偿ON/OFF工作温度-1060电源DC12V10%（“-A”表示支持DC12V/AC24V）功耗2W MAX尺寸(mm)6359114重量550g3.1.5.4 电梯专用摄像机 主要特性 l 采用高性能SONY CCDl 分辨率高，图像清晰、细腻l 低照度，0.1LuxF1.2，支持自动彩转黑功能，实现昼夜监控l 支持背光补偿功能l 支持自动白平衡功能，色彩还原度高，图像逼真l 信噪比高，图像画面干净、悦目l 支持自动电子快门功能，适应不同监控环境l 支持自动电子增益功能，亮度自适应l 工程设计先进，可靠性高 技术参数 型号参数 DS-2CC502P-FD1传感器类型1/3SONY Super HAD CCD信号系统PAL/NTSC最大分辨率PAL:500（水平）582（垂直）NTSC:510（水平）492（垂直）最小照度0.1Lux F1.2快门1/50（1/60）秒至1/100,000秒镜头类型3.6mm (6mm,8mm可选)水平解析度420TVL同步方式内同步视频输出1Vp-p Composite Output（75欧姆/BNC）信噪比大于48dB背光补偿ON工作温度-1060电源DC1210%功耗1.5W MAX尺寸(mm)FD1:65.752, FD2:5450重量240g3.2 巡更系统3.2.1 系统概述本系统为离线巡更系统，系统由计算机，传送单元，手持读取器，巡更点等设备组成，巡更点安装于巡更路线墙面上，保安人员巡更时手持读卡器。巡更点设在各楼楼梯前室，最终以甲方需求为准。现代化的企业需要有一个安全、高效的环境。非接触式感应卡在线巡更管理系统是新型现代化安全管理系统，它结合计算机技术、网络通讯技术、自动控制技术和智能卡技术于一体，是实现安全防范管理的有效措施。电子巡更系统主要是针对保安巡逻、各行业设备巡检的管理系统。电子巡逻巡检系统主要用于安全巡逻和巡检工作的记录考核，主要由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。其基本的原理就是在巡逻线路上安装一系列代表不同点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）刷卡，把代表该点的卡号和时间同时记录下来。巡逻完成后巡检器经过通讯座把数据传给计算机上的软件处理，就能够对巡逻情况（地点、时间等）进行记录和考核。该系统软件采用智能排班、自动数据处理及核查，一目了然地显示巡更人员是否按照要求的时间、路线巡查，有没有未巡、漏巡、迟到、早到、顺序走错等情况，操作非常简单。可轻松地选择不同时间段，线路，巡逻点，巡逻人员等武清华北商业街巡更系统在地上部分每个层楼梯口及楼道两头。3.2.2 具体说明：a、巡更管理软件人性化设计，实现了智能化操作。智能排班考核功能，只要一次排班就可长久使用，不必重复排班。软件可自动对巡更情况进行核查，如是否巡查，是否准时，早到还是迟到，何时巡查，谁巡的，有无漏巡，是否按规定的顺序巡查等，一目了然。强大的数据统计分析功能；灵活方便的发卡功能；数据高度安全；软件免维护。GPS 电子地图功能。行业排班计划，能够选择任意几天安排一次排班。b、巡检器 数量由巡逻的线路，班次和人员决定。无按键、无数据接口、有液显。采用感应卡技术，自动感应，无需按键，连续自动探测读卡，使用方便。射频卡不用充电，寿命长达20 年，能够埋入墙内，用水泥封上，防止人为破坏，不受灰尘、雨雪等天气影响。而传统的信息钮由于必须与巡更机接触，必然是暴露的，这样就很容易被破坏。防止破坏，超强不锈钢内胆，浇铸弹性橡胶外壳，内部填充柔性硅胶，器件环氧固化，超级抗摔。同类产品一般不具备抗摔性。完全防水，完全密封设计，实测可在水中使用。同类产品一般不防水。超低功耗，不用充电，使用相机通用电池可连续工作约一年，用户可自行更换电池。同类产品一般容易被耗电。数据安全，采用先进的Flash 存储技术，不用保电能够永久重复保存近万条记录。而同类产品一般采用保电RAM，只能存数千条记录，且数据容易丢失。精致轻便，长120mm，宽35mm，厚26mm，重量不到200 克，携带使用非常方便。能够方便地经过刷事件卡输入巡更点和巡更途中的各种事件。无线传输，无接口，零功耗无线通讯，不用消耗巡检器的电能即可实现数据的无线上传（经过BS-1000, BS-3000, 或BS-4000 等无线通讯座），使用方便，防止破坏。（为同类产品中最先进的传输数据的方式，免除数据接口的拔插动作，减少硬件损坏原因）c、巡更点卡（数量由巡逻检查点决定） 直径约为6.5 毫米，长27 毫米，感应距离45-55 毫米左右。完全防水，能够轻松钻孔埋入墙内或其它物体内（离开金属物体1 厘米以上），以防破坏。墙外安装标识牌或贴发光标签或其它发光标识，便于夜晚使用。体现巡更管理系统的工程形象标识牌上还可再贴夜光标签。d、通讯器USB 接口专用通讯器，连接计算机与巡更机。与巡更机无线通讯，传输数据及指令。提供无线传输方式，让巡更巡检器设计达到完全无接口，防止破还。 无须外部供电，采集数据时不消耗巡更巡检器内的储电。 4 个LED 指示灯，助于识别数据传输状态。 全塑压制，可靠性高，外型高档。 高通讯速度。工作湿度 095体 积 120x35x26mm重 量 200g供 电 3V 锂电池 3.4.2 背景音乐及应急广播系统3.3.1 公共广播概述公共广播系统属于扩声音响系统中的一个分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。因此公共广播系统最终效果涉及合理、正确的电声系统设计和调试，良好的声音传播环境（建声条件）和精确的现场调音三者最佳的结合，三者相辅相成缺一不可。公共广播作为一个系统问题，在系统设计中必须综合考虑上述问题。在选择性能良好的电声设备基础上，经过周密的系统设计，仔细的系统调试和良好的建声条件上，达致电声悦耳、自然的音响效果。3.3.2 解决方案 天津武清华北城商业街南区广播工程，平时做背景音乐及公共广播，在紧
