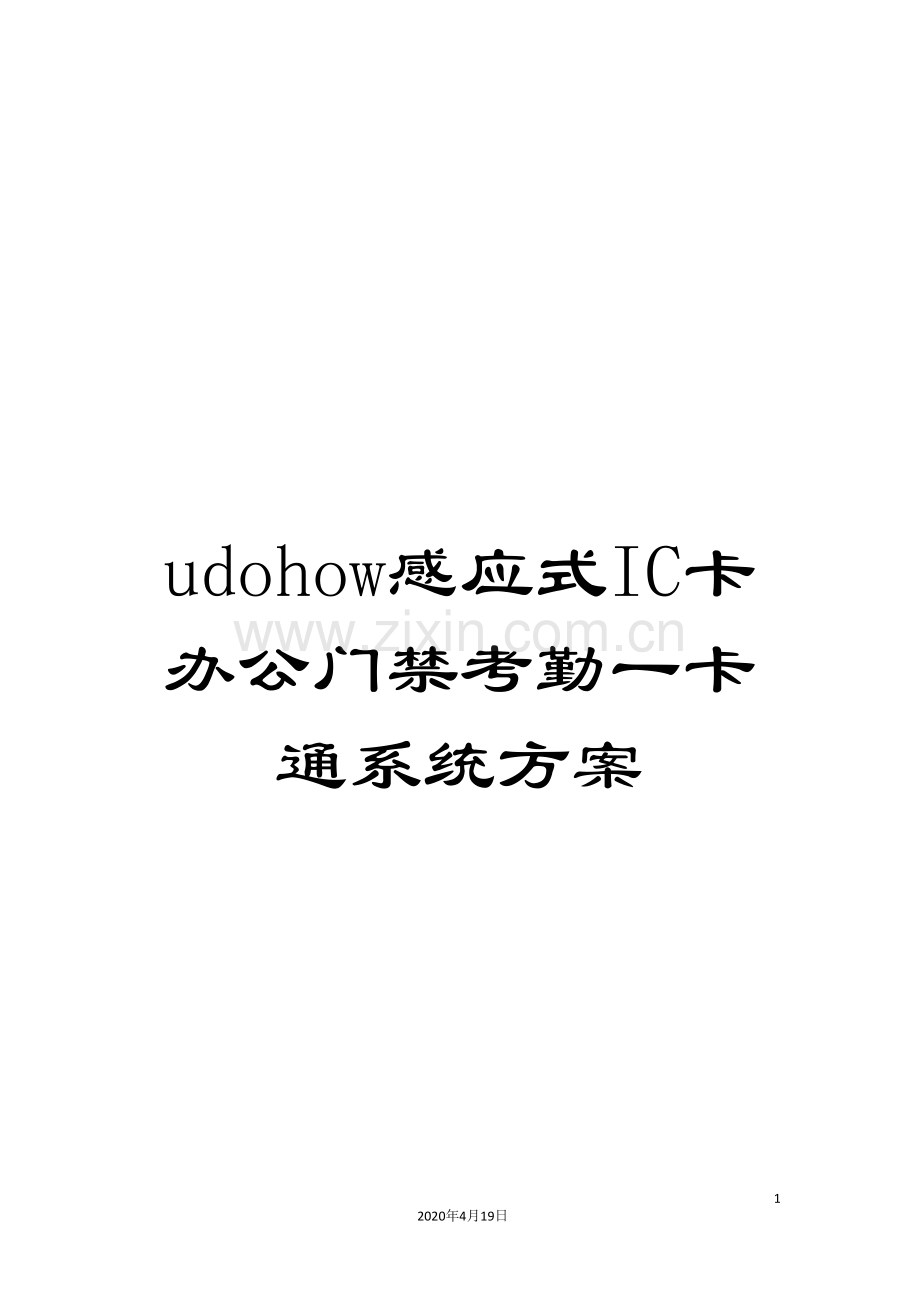

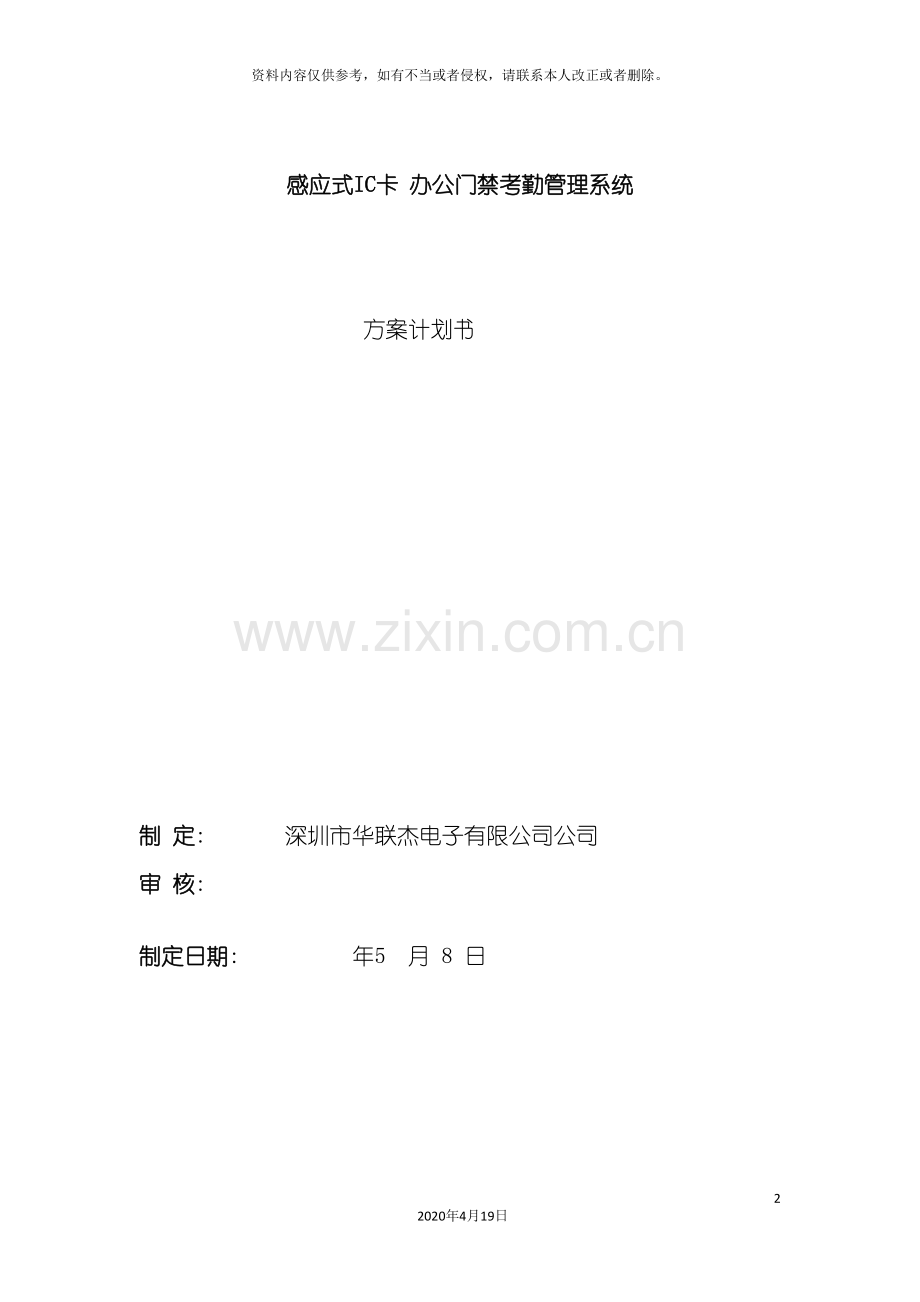

1、udohow感应式IC卡办公门禁考勤一卡通系统方案552020年4月19日资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。感应式IC卡 办公门禁考勤管理系统方案计划书制 定: 深圳市华联杰电子有限公司公司审 核: 制定日期: 年5 月 8 日目 录第一章 方案的提出3第二章 Udohow门禁系统概述 设计原则 和 规范依据32.1 系统概述32.2 设计原则42.3 主要设计依据规范52.4 推荐使用门禁的功能及门名称5第三章 Udohow门禁系统的身份识别模式 功能作用和本方案推荐品牌产品的特点53.1 身份识别模式53.2 系统的功能和作用63.3 本方案推荐的Udohow品牌
2、的产品特点6第四章 Udohow门禁系统的基本组成部分 功能原理拓扑图 及 配置94.1 门禁系统的基本组成部分94.3 门禁系统组网布线拓扑示意图12第五章 Udohow门禁系统组成部分及配件介绍155.1 读卡器及卡片155.2 门禁控制器175.3 机箱电源195.4 门禁系统其它配件195.4.1报警输出及消防联动扩展板205.4.2 发卡器215.4.3 电插锁225.4.4 磁力锁225.4.5开门按钮23第六章 Udohow门禁系统软件及功能介绍246.1 智能门禁管理软件介绍246.2 门禁管理基本功能、 扩展功能和行业性专业功能256.2.1 门禁管理的基本功能256.2.2
3、 门禁管理的扩展功能266.2.3 门禁管理的行业性高级专业功能276.3 附送的考勤管理功能模块286.4 附送的防盗报警功能31第七章 Udohow公司简介和资质证书327.1 公司简介327.2 资质证书和产品检验报告32第八章 设备清单和价格34第九章 施工进度和计划34第一章 门禁系统的必要性无休止的推销人员打扰您正常的上班秩序。 上班时间员工私自离开工作岗位。未经许可的人贸然闯入您的办公室。不明身份的人走进您的办公室,顺手拿走您桌面的重要文件。 公司的门很多,您不得不揣着沉甸甸的钥匙。 未经授权的人擅自使用多功能会议厅等场所。未经许可的人擅自进入财务室等重要场所。等等 您是否正为一
4、些繁琐的日常行政事务困扰着? 智能化感应式IC卡门禁管理系统能够帮助您解决一些日常办公中面临的繁琐的问题, 并提高工作效率, 改进工作环境, 让您和您的同事在更加安全、 更加有秩序的环境里工作和生活。第二章 Udohow门禁系统概述 设计原则 和 规范依据2.1 系统概述随着高科技的蓬勃发展, 智能化管理已经走进了人们的社会生活, 一座座智能化大厦拔地而起, 适应信息的时代需要,作为跨世纪使用的建筑和办公环境,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。感应式IC卡出入管理控制系统( 简称门禁系统) , 具有对门户出入控制、 实时监控、 保安防盗报警等多种功能, 它主要方便
5、内部员工出入, 杜绝外来人员随意进出, 既方便了内部管理, 又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化(CA)、 办公自动化 (OA) 和管理自动化 (BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、 办公自动化系统的综合管理。门禁系统作为一项先进的高科技技术防范和管理手段, 在一些经济发达的国家和地区已经广泛应用于科研、 工业、 博物馆、 酒店、 商场、 医疗监护、 银行、 监狱等, 特别是由于系统本身具有隐蔽性, 及时性等特点, 在许多领域的应用越来越广泛。2.2 设计原则由于安全性和高效率管理的需要, 门禁系统的设
6、计应遵循下列原则: 系统的实用性门禁系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时, 系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性( 便捷性) ,使具备电脑初级操作水平的管理人员, 经过简单的培训就能掌握系统的操作要领, 达到能完成值班任务的操作水平。系统的稳定性由于门禁系统是一项不间断长期工作的系统, 而且和我们的正常生活和工作息息相关, 因此系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验, 拥有相应的客户群和客户服务体系。系统安全性门
7、禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能, 充分保证使用者环境的安全性。系统可扩展性门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时, 对需要实现的功能进行了合理配置, 而且这种配置是能够改变的, 甚至在工程完成后, 这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,
8、 并为相应的应用客户进行软件升级。同时, 能够扩展为考勤系统、 会议签到系统、 巡逻管理系统, 就餐管理系统等一卡通工程。系统易维护性门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置, 前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时, 也考虑到即使因为意想不到的原因而发生问题时, 保证数据的方便保存和快速恢复, 而且保证紧急时能迅速地打开通道。整个系统的维护是在线式的, 不会因为部分设备的维护, 而停止所有设备的正常运作。先进性
9、在保证稳定性 实用性 和 便捷性的前提下, 门禁产品应该具备一定的先进性, 以保证在今后的数年内不会被淘汰, 而且能够满足门禁使用中的要求和需求。2.3 主要设计依据规范1.国际综合布线标准 ISO/IEC118012民用建筑电气设计规范JGJ/T 16-923中华人民共和国安全防范行业标准 GA/T74-944中华人民共和国公共安全行业标准 GA/T70-945监控系统工程技术规范 GB/50198-942.4 推荐使用门禁的功能及门名称推荐使用感应式IC卡门禁系统的部门: 公司大门、 财务室、 董事长、 总经理、 副总经理办公室、 资料室、 开发部、 仓库、 机房 会议室等其它根据需要考虑
10、使用感应式IC卡门禁系统的部门: 行政部、 工程部、 人力资源部、 销售部、 计划部 等第三章 Udohow门禁系统的身份识别模式 功能作用和本方案推荐品牌产品的特点3.1 身份识别模式模式一: 单向感应 模式 ( 读卡器控制器出门按钮电锁) 使用者在门外出示经过授权的感应卡, 经读卡器识别确认合法身份后, 控制器驱动打开电锁放行, 并记录进门时间。按开门按钮, 打开电锁, 直接外出。适用于安全级别一般的环境, 能够有效地防止外来人员的非法进入。是最常见的管理模式。模式二: 双向感应 模式 ( 读卡器控制器读卡器电锁) 使用者在门外出示经过授权的感应卡, 经读卡器识别确认身份后, 控制器驱动打
11、开电锁放行, 并记录进门时间。使用者离开所控房间时, 在门内同样要出示经过授权的感应卡, 经读卡器识别确认身份后, 控制器驱动打开电锁放行, 并记录出门时间。适用于安全级别较高的环境, 不但能够有效地防止外来人员的非法进入, 而且能够查询最后一个离开的人和时间, 便于特定时期( 例如失窃时) 落实责任提供证据。模式三: 卡密码 模式刷完卡后, 必须输入正确的密码, 才能开门。密码是个性化的密码, 即一人一密码。这样做的优点在于, 用于安全性更高的场合, 即使该卡片给人拣到也无法进入, 还需要输入正确的密码。而且能够方便地进行模式的设置, 例如对于同一个门, 有些人必须卡+密码才允许进入, 有些
12、人能够刷卡, 无需密码就能够进入, 最高权限的人输入超级通行密码也能够放行。3.2 系统的功能和作用能够树立公司、 大厦或机关办公场所规范化管理形象, 提高管理档次, 同时规范化内部的管理体制。一张感应卡能够代替所有的大门钥匙, 且具有不同的经过权限, 授权持卡进入其职责范围内能够进入的门。所有的进出情况在电脑里都有记录, 便于针对具体事情的发生时间进行查询, 落实责任。能够将不受欢迎的人员拒之门外, 例如能够杜绝传销、 保险等行业的业务员在未经许可的情况下擅自闯入您的办公室, 干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。您能够有充裕的
13、时间在存心刁难的上级主管单位人员进入您办公室之前处理好相应的文件。如果员工的感应卡遗失能够在系统内即时挂失, 这样即使其它人捡到了该感应卡也无法进入公司, 这样相对与普通机械锁要方便得多, 您不必为了安全起见重新换锁, 为每个人重新配钥匙。对于辞职或开除、 离开的人员感应卡采用禁用的方式, 该员工以后都无法进入公司进行窃取或破坏等报复活动, 如果您不采用感应卡门禁管理方式, 您恐怕为了以防万一必须多次更换大门的锁。采用先进的国际内部加密协议, 外人无法经过机械或其它高科技方法打开您的电锁进入您的场所。而其它诸如密码门禁, 机械锁都无相应安全机制, 能够经过电路短路或万能钥匙轻易进入您的场所。能
14、够进行软件强制性操作, 例如您在办公室里正进行秘密重大的协商或电话, 不想被人打扰, 您能够经过软件的功能强制门关闭, 这样即使授权的持卡人员也无法进入, 进行完毕后, 您能够经过软件恢复系统正常。能够实时监控门的状态和感应卡执卡者的出入状况, 并能够比较显示照片, 避免非法持有者冒充进入。3.3 Udohow品牌的产品特点稳定性 安全性 便捷性 和 先进性 是Udohow设计产品的首要的四个基本原则。平易近人 功能卓越 操作简单实用 从客户角度出发是Udohow长期不变的设计理念和企业文化。为了保证系统的稳定性, 高速CPU的应用、 非易失性存储技术的应用、 精准时钟的应用、 只选择和该芯片
15、领域一流知名品牌合作的原则、 防雷设计、 防错接设计、 防浪涌设计、 抗干扰设计、 防静电设计等长达 以上的开发历史和市场沉淀, 并耐心细致倾听来自不同角度的客户的要求、 需求、 反馈的声音, 并借此改进了过十代的产品, 每年数万个系统在世界各地稳定运行是我们客户信心的保障。采用国际安全认可的通讯格式和协议, 并融入我们自己独特的加密技术, 并能够预留结合密码, 指纹等生物识别技术, 为不同安全级别的客户提供相应的安全性产品。”平易近人, 通俗易懂, 快捷便利的操作界面” 功能强大而操作简单实用便捷, 完全符合微软的软件风格和操作习惯, 快捷菜单和人性化的设计使得培训工作几分钟就能够完成, 使
16、用者看看说明书也能轻松掌握, 使用者离职, 新员工也能轻松上手。免除终端客户在使用上的后顾之忧。更有人性化的操作入门向导, 使得客户即使不看说明书都能够轻松入门, 管理门禁系统。我们在界面上尽量避免了抽象化或者专业化的描述, 并尽量以通俗易懂和一目了然的方式表现出来。例如:设置完毕后, 客户根本无需了解控制器 读卡器等专用名词和设置, 客户看到的是一群直观的门的图标, 直接对门禁进行想要的操作。”中英文版本适合更多客户群” 简体中文版 英文版 2个版本同步发行。分别有不同语言的安装程序来方便地安装到各个语言的操作系统上。也能够在简体操作系统上安装软件, 切换到英文界面上使用, 给用户使用带来更
17、多的便利。”先进性和兼容性相结合” 基于先进的.net环境SQL 数据库的C/S结构的windows的智能管理软件。在保障先进性的同时, 我们非常重视客户的兼容性应用, 保证客户能非常方便顺利地安装到 Windows XP Windows 和 Vista等操作系统上。”功能强大 却 操作简捷的完美统一”虽然我们的系统功能强大, 适合各个领域 单位 和职能部门对门禁的需求, 可是我们将许多不常见的功能隐藏在扩展功能中, 如果客户确实需要用到该功能, 就能够放开使用, 如果不用就屏蔽起来, 客户无需学习和掌握这些功能的使用。使软件看起来更加通俗易懂。系统收纳了许多特定行业对于门禁的特定用途, 例如
18、用于部队和科研机构的反潜回, 用于银行金库系统的互锁 多卡开门等等功能, 满足多方位客户对门禁的需求。不需要用到这些功能的用户, 系统会自动屏蔽这些功能, 使得操作界面更加简单实用。”基于32位CPU( 中央处理器) 的高速智能化ARM平台”运算处理速度更快, 即使满存2万权限时, 刷卡后瞬间开门, 没有任何感觉延时。为以后结合触摸屏技术、 视频监控技术、 一对多控制技术和无线通讯技术等奠定了技术升级的基础平台。 ”2万张注册卡 10万条脱机存储记录” 傲视同级别产品的海量存储能力, 使其胜任百分之九十九的大型门禁系统项目。更多的点点滴滴的人性化设置, 是我们在”从客户角度出发”设计理念的指导
19、下, 和我们的客户一起长期努力的结果: ”方便 便捷 安全的傻瓜式的升级模式” 软件升级时, 数据库自动无缝升级。数据库无需专业知识和专业人员维护。软件的升级是”傻瓜式”的, 只要简单执行卸载和安装即可。数据库会自动判断软件版本, 增加和删除字段, 一切都在客户不经意中进行, 让客户轻轻松松获得最新软件功能。软件会自动保留客户原有的设置和参数。”批量设置”使得客户在使用的过程中, 效率更高。批量设置是我们从客户角度出发, 为客户着想的设计理念之一。我们在软件的很多常见或者可能用到批量设置的地方, 都安排了批量设置功能。让操作者使用这个软件效率更高, 轻松快乐。例如:门禁权限的批量设置, 能够对
20、某个门批量设置能够经过的人, 也能够对某一群人批量设置能够经过的门, 当然同样能够批量删除她们的权限。另外, 对于考勤请假的设置我们同样能够批量处理。员工的卡号 姓名 部门等能够经过Excel批量导入导出。”一览无余”的界面模式和报表格式 我们几乎将所有常见功能的操作浓缩到总控制台界面上, 而且经过一目了然的按钮和右键快捷菜单便捷地实现强大的功能操作。在保证系统界面简洁的同时, 让客户一目了然所有的当前界面的实用功能和报表项目。”所见所得”的自定义报表 查询 输出 打印模式 所见所得的设计理念, 所有查询的结果都能够直接打印出来, 查询的结果是什么样的打印就怎么样。几个常见的报表能够定义保留要
21、查询或者打印的项目, 安排这些项目的打印顺序, 并能够保存自定义的报表格式, 供下次继续使用。很多设置和报表能够快速地导出为Excel格式供汇报 二次开发或者提交财务等相关部门引用和参考。”知错必报”的人性化交互式软件界面 软件会自动检测许多客户的设置和输入数据是否正确或者符合规范, 如果不对, 会及时给操作者以提示。系统更多地方有自检功能, 让客户及时发现和解决故障或设置错误。第四章 Udohow门禁系统的基本组成部分 功能原理拓扑图 及 配置4.1 门禁系统的基本组成部分 读卡器: 经过射频感应原理, 识别感应卡内置加密卡号。感应卡: 存储用户的不可复制和解密的ID号。门禁控制器: 存储感
22、应卡权限和刷卡记录, 并中央处理所有读卡器上传信号, 负责和计算机通讯和其它数据存储器协调, 配合管理软件的智能处理中心。机箱电源: 两路电源输出, 一路给控制器和读卡器供电, 一路给电锁供电; 而且支持双路互锁保护, 即防止主控电源异常后, 电锁电源持续工作而引起的打不开门。电锁: 电动执行机构。管理软件: 经过电脑对所有单元进行中央管理和监控, 进行相应的时钟、 授权、 统计管理工作。开门按钮: 出门能够设置为按按钮出门。电源: 提供系统运作电源和电锁的执行结构的电源供应。4.2 门禁系统功能原理示意图 4.3 门禁系统组网布线拓扑示意图 局域网门禁系统拓扑图适用于公司办公地点比较集中,
23、以性能为优先考虑的中高端门禁系统。 企业内部网门禁系统拓扑图适用于某些办公地点分散在各个地区, 可是有自己的内部企业网络的公司, 如果网络带宽超过几十兆, 能够实现总部对分部的管理, 也能够实现分部的自行管理。并能够实现门禁数据的共享。例如: 某城市的银行对各个下属分行的内部网构成的门禁系统的管理。 互联网异地联网方式的门禁系统拓扑图适用于分公司分布在各地, 总公司经过互联网对各地的分公司门禁进行集中管理, 员工出差到任何一个地方都能够进行考勤。这种模式, 分公司自己没有管理权, 必须由总公司集中管理。也能够用于电信等行业的无人值守基站的管理。 第五章 Udohow门禁系统组成部分及配件介绍5
24、.1 读卡器及卡片型号: AT1056名称: 感应式ID卡读卡器电气设计优点: 抗金属屏蔽和读卡器相互干扰能力强。性能稳定, 先进的防死机电路设计, 防浪涌保护, 防错接保护。使用纯数字式进口射频基站芯片, 无误码设计。 智能化声音和灯光控制模式符合国际标准的接线方式蜂鸣器声音清脆响亮, 不会受干扰变调。传输距离长 最远可达100米。耐低温, 耐高温。 外型设计优点: 时尚的纯平、 直角、 光面、 简洁的设计风格。可更换外壳设计, 方便用户外观受损后, 重新装修时, 低成本翻新。16毫米超薄设计。设计亮点: 纯平直角超薄的简洁设计风格, 有别于塑料的特殊材料使得表面更加光洁亮丽。基本参数: 工
25、作电压: 12VDC静态电流: 小于30毫安动态电流: 小于85毫安输出格式: 国际标准Wiegand 26bit , Wiegand34bit ( 拨码开关便捷设置, 出厂缺省为26bit) 感应距离: 68cm ( 标准卡) 传输距离: 100 米尺寸: 113mm*75mm*16mm配线长度: 28 cm 兼容卡片: EM ID卡 环境温度: 40 至 70 摄氏度 (建议在 -35到65摄氏度范围内使用) 环境湿度: 小于 95 无冷凝 湿度适用范围: 小于 95无冷凝感应厚卡感应薄卡感应厚薄卡异型卡86mm*54mm*1.8mm 白卡,感应性能最好.质地坚韧, 耐用。86mm*54m
26、m*0.76mm 信用卡规格,超薄, 美观实用。86mm*54mm*1.0mm 略厚, 性价比好。一般做成钥匙扣的形状, 便于携带, 感应距离偏短。密码键盘读卡器: 型号: DH1059D名称: 感应式ID卡读卡器基本参数: 工作电压: 12VDC静态电流: 35-45mA动态电流: 85-105mA工作电压: +12 VDC输出格式: 标准Wiegand 26bits Un-buffer键盘格式(兼容Motorola ,Indala 501,HID 5355K, Star 101A读卡器格式)通讯距离: 小于等于100米温度适用范围: -40 至 70 摄氏度湿度适用范围: 小于 95无冷凝
27、设计亮点: 纯平直角超薄的简洁设计风格, 触控分别背光式密码键盘, 有别于塑料的特殊材料使得表面更加光洁亮丽。备注: 分别都有ID或者IC卡( Mifare one 13.56MHz) 的型号。5.2 门禁控制器门禁数据存储控制器简称门禁控制器, 采用领先国际先进水平的高速运算电路以及Flash海量存储技术单片机设计, 集处理、 存贮、 通讯功能于一块印制电路板上, 具有同通讯口终端快速拆除的特点, 软件监控每个口的通讯活动, 选用记忆接口处理单元, 可支持由上级站装入的微程序控制存贮器。单片机设计具有固有的可靠性, 而扩充了瞬态保护功能, 自动自检功能更增强了这种可靠性。能够脱机存储感应式I
28、C卡读卡器的wiegand26 格式的读卡信息、 时间信息和当时的状态信息。广泛用于门禁、 考勤、 会员管理、 客户管理、 停车场管理等感应式IC卡的应用系统。 l 基于32位CPU的高速智能化ARM平台无限扩展空间l 2万张注册卡 10万条记录 傲视同级产品的海量存储l 标配专业级双路门禁电源 确保系统长期稳定运行l 即使数千门的大型门禁系统 刷卡记录 实时瞬间上报l 广泛的成功案例使您更加放心。l 平易近人的多语言Windows软件操作界面, 简单实用, 功能强大, 无需专业知识即刻轻松掌握, 安装快捷, 培训更加轻松。外形型号Udohow8001Udohow8002Udohow8004通
29、讯方式名称TCP/IP通讯方式 单门双向门禁控制器TCP/IP通讯方式 双门双向门禁控制器TCP/IP通讯方式 四门单向门禁控制器PCB尺寸28 * 9.5 * 3.5 厘米28 * 9.5 * 3.5 厘米28 * 9.5 * 3.5 厘米功能能够管一个门的进门刷卡和出门按钮, 或者进出门都刷卡能够管两个门的进门刷卡和出门按钮, 或者进出门都刷卡能够管四个门的进门刷卡和出门按钮可接读卡器数量一对两对四个可控制门输出一组两组四组基本参数控制箱尺寸: 37 * 29 * 9 厘米配套电源功率: 50W ( 4A) 给电锁供电电路板功耗: 小于500mA读卡器输入格式: Wiegand 26-40
30、 bit (兼容该协议下的一切读卡器和生物识别设备,例如 Motorola 、 HID、 EM、 、 Mifare one等. )输出继电器最大负载电流: 7A开门延时时间: 0-600秒可调最大联网数: 不限台数运行温度: -40 至 70摄氏度运行湿度: 10-90RH, 无冷凝用户注册卡数量: 单机 2万张注册卡记录脱机存储数量: 单机 10万条存储记录停电保护措施: 高速闪存设计, 永不丢失。读卡器到控制器最大联机距离: 100米, 建议80米内。包装组件( 购买机箱电源后) : 控制器,机箱,电源,电源线,安装软件光盘,简明安装手册,合格证,钥匙(两片),纸箱扩展功能: 消防联动 门
31、联动 门长时间未关闭报警 非法闯入报警 非法卡刷卡报警 胁迫报警功能 ( 如果不连接消防及报警联动扩展板, 则只具备软件界面的报警提示, 并驱动电脑音箱予以报警。如果连接扩展板, 则具备硬件报警输出功能, 可驱动灯光或者警笛等设备) 强制门状态为常开或者常闭功能远程开门功能互锁功能 ( 双门和四门控制器具备控制器多门互锁功能。) 反潜回 防尾随功能多卡同时验证后开门功能定时常开门功能紧急关门功能( 紧急双闭) 首卡开门外接密码键盘功能 (卡密码, 超级通行密码)操作员分权限 分部门 分区域管理等等5.3 机箱电源型号: ATJXDY基本参数: 尺寸: 37 * 29 * 9 厘米功率和额定电流
32、: 50W ( 4A) 输出电压: 12VDC ( 1114V可微调) 可外接蓄电池规格: 7AH 12VDC 给控制器, 读卡器和电锁停电续航。( 一个电池能够为标准电插锁续航3-4小时, 能够经过并联更多蓄电池获得更长续航时间。) 蓄电池耗尽保护电压: 9V ( 该保护电路的作用在于延长蓄电池的使用寿命, 防止门禁系统各组成部分因最低运行电压的不同而异常。) 5.4 门禁系统其它配件5.4.1报警输出及消防联动扩展板规格型号 : P概述: 报警输出及消防联动扩展板, 它是门禁控制器的一个附加模块, 配合软件设置可实现消防和报警信号的输出。4路报警输出, 可自由定义给所在控制器的某个门及某几
33、个功能。可连接消防信号输出, 收到消防信号后自动打开所在控制器的所有的门, 并产生一条消防报警记录供事后查询。可控制 非法闯入报警 门长时间未关闭报警 胁迫进入报警 门开联动输出 无效刷卡报警 火警报警联动等。可更改反胁迫密码。可设置门打开多长时间未关闭则予以报警。时间06000秒可设置。可设置每路输出的延时保持时间, 06000秒可设置。适用于: AT8001、 AT8002、 AT8004 门禁控制器5.4.2 发卡器规格型号 :WG1028概述: 该设备是Udohow3000高端门禁系统的可选配置, 非必选配置.如果不选用该设备,系统也能够经过直接输入卡号或者指定门的读卡器进行发卡.选用
34、该设备能够提高输入注册卡的速度,更便捷的操作. 当然,该设备也能够作为其它行业,用到感应式IC卡的软件,做为二次开发的设备使用.通讯方式: USB 即插即用供电: USB直接供电 ( 5VDC 小于100毫安 ) 输出格式: 计算机标准键盘格式 wiegand26标准8位卡号或者wiegand34标准的10位卡号 ( 拨码选择, 缺省为Wiegand26 ) 输入格式: EM ID卡,Mifare one卡 ( 同时兼容 )读卡距离: 1-6厘米 (该参数为实际距离,感应的距离和卡片的类型相关) 外观尺寸: 106mm * 82mm * 25mm 工作温度: -20至60相对湿度: 0-95%
35、 注意事项: 应该尽量远离金属物体,金属对射频有屏蔽和吸收作用,会影响到感应距离.电脑显示器的辐射也会影响到读卡距离.5.4.3 电插锁用途: 双开玻璃门工作电压: 12 VDC 工作电流: 动作电流 0.9A 待机电流 0.3A 锁体重量:0.9KGS 附加功能: 4线, 带跳线延时, 带门磁检测工作温度范围: -3070 工作湿度范围: 090%RH 简介: 智能型电插锁采用单片微处理器控制, 具有磁控检测门开、 关状态、 霍尔元件检测锁舌位置的功能。具有自动调整功率等功能。该锁具广泛地应用在与各种密码锁, 磁卡锁, 感应卡锁等多种控制器配合的门禁系统, 及自动防火门的控制等场合。是当前一
36、种可控制双向平开门和推拉门的优质电动锁具, 是实现门禁控制自动化管理的最佳选择。5.4.4 磁力锁用途: 木门 防火门 铁门 抗拉力: 280公斤 ( 600磅) 锁体尺寸: 250 * 42 * 25mm 工作电压: +12VDC 简介: 吸力强, 容易安装, 耗电量低, 内置突波吸收器, 自动消磁无残磁, 低噪音, 带门状态检测输出, 防腐蚀, 使用寿命长, 断电开门。5.4.5开门按钮名称: 金属标准开门按钮 尺寸规格 : 86mm*86mm 外型颜色 : 银色 亚光 性能特点 : 符合标准电气86底盒尺寸 铝合金面板 美观精致 坚固耐用 最大耐电流 : 3A 36VDC名称 : 金属窄
37、型开门按钮 尺寸规格 : 86mm*35mm 外型颜色 : 银色 亚光 性能特点 : 铝合金面板 美观精致 坚固耐用 最大耐电流 : 3A 36VDC名称 : 塑料标准开门按钮 尺寸规格 : 86mm*86mm 外型颜色 : 白色性能特点 : 符合标准电气底盒尺寸 大面板设计 美观精致 耐用 最大耐电流 : 3A 36VDC第六章 Udohow门禁系统软件及功能介绍6.1 智能门禁管理软件介绍智能门禁管理软件是为中国市场的需求而开发, 并根据中国的国情、 工作时间及生活习惯而设计, 采用中文窗口的设计方式, 因此非常容易操作, 可在短时间内熟悉软件的应用, 软件可进行各种编程; 如时区编程,
38、级别编程, 通行卡编程等, 也可进行各种报告打印, 以方便管理层检查。我们每年都在软件的开发升级上都投入大量的人力物力, 并拥有多名经验丰富的软硬件开发工程师, 所设计的软件不但可单独与门禁系统配合使用, 同时还赠送了考勤管理功能模块。也能够根据一卡通的原理和其它公司的停车场管理软件、 消费管理软件等配合使用。门禁系统是采用电脑网络自动控制楼宇进出口, 只有授权的人员在许可时间内才能够自由的进出部分或所有的地区, 因此门禁系统能够轻易地控制大厦内所有人员的进出活动, 也直接防止了其它外来者的非法进出, 直接的避免罪行的发生。门禁系统无论是装配在智能大厦、 酒店、 机场、 海关、 地铁, 还是工
39、厂和医院, 都显示其强大的功能。经过加密码的权限设定之后, 不同的操作人员只能根据自己的密码权限对系统的软件功能、 硬件设备进行相应的操作。没有被授权的人员则不能对系统进行操作。在系统的执卡人个人信息资料及个人进出时间表、 个人进出权限设定中, 操作员能够根据需要把执卡人员的姓名, 性别, 年龄, 卡号, 职务, 部门等资料输入电脑。执卡人的进出时间也能够经过软件设定。个人进出权限的设定, 即是对本张卡的执有人允许进入门的个人时间表选择: 完成了以上登记的感应卡便有了固定的( Permanent) 进出的功能。当执卡人的卡不慎遗失时, 软件能够很容易将其注销作废( Disabled) ; 当有
40、客人来访时, 也很容易为其设定临时卡( Temporary) 。控制管理软件的特点: 功能强大: 我们的软件以专业的目光为您考虑到您对出入管理控制的各个方面的需要, 并结合中国国情选配智能考勤管理系统。并能够享受软件的及时升级和扩展服务, 使得您的系统具备更强大的功能。操作简单: 我们的软件在设计时就重视您在使用时的便捷要求。全中文的操作界面, 完善的说明文档和简洁的操作界面, 只要具备基本电脑操作常识即可胜任管理工作。也使得您的操作者在交接管理工作时方便、 快捷。同时也使得培训工作变得轻松快捷而卓有成效。使用安全: 密码保护的进入程序, 避免非授权人员操作和篡改数据。保证您数据的安全性和可靠
41、性。能够多用户管理, 不同权限级别的操作员拥有不同的操作权限和级别, 不同部门的人拥有不同的软件功能。实时处理能力强: 基于SQL 中大型数据库的大型高端门禁系统管理软件和数据分析平台, 兼容SQL 和SQL 。即使数千个门的系统, 任何一个地方的刷卡记录均可瞬时上传显示。6.2 门禁管理基本功能、 扩展功能和行业性专业功能 本软件已经囊括了市面上95%的门禁管理功能, 并以合理的方式组织起来, 使得操作更加便捷, 更容易让操作员管理和学习。当然, 我们也将继续留意和重视客户的新的需求, 并在合适的时候开发到新的软件版本里去, 而且能够保持操作简单便捷的设计风格, 让用户享受更好的软件功能带来
42、的愉悦。6.2.1 门禁管理的基本功能灵活的权限管理 能够设置某个人能过哪几个门, 或者某个人能过所有的门。也可设置某些人能过哪些门。设置结果能够按门或者按人来排列, 用户能够很清晰地看到 某个门哪些人能过, 或者某个人能够经过哪些门。一目了然, 并能够打印或者输出到Excel报表中。时间段权限管理功能 能够设置某个人对某个门, 星期几能够进门, 每天三个几点到几点能够进门。 脱机运行 经过软件设置上传后, 控制器会记住所有权限和记录所有信息, 即使电脑软件和电脑关闭, 系统依然能够正常脱机正常运行, 即使停电信息也永不丢失。实时监控 照片显示 门状态显示功能 能够实时监控所有门刷卡情况和进出
43、情况, 能够实时显示刷卡人预先存储在电脑里的照片, 以便保安人员和本人核对。如果接上了门磁信号线, 用户能够一目了然看到哪些门是开着的, 哪些门是关着的。合法卡的实时记录以绿色的方式显示, 非法卡的记录以橙色的方式记录, 报警记录以红色的方式显示, 便于提醒保安人员注意。如果加装视频门禁设备, 还能够在客户刷卡的时候进行实时的照相和录像。实时提取功能 用户能够边实时监控, 边自动提取控制器内的记录, 刷一条就上传一条到电脑数据库里。 强制关门和强制开门功能 如果某些门需要长时间打开的话, 能够经过软件设置其为常开, 某些门需要长时间关闭不希望任何人进入的话, 能够设置为常闭。或者某些特定时候,
44、 例如需要关门抓贼等也能够设置为常闭。远程开门功能 管理员能够在接到指示后, 点击软件界面上的”远程开门”按钮远程地打开某个门。远程开门记录经过设置也是能够形成记录的。6.2.2 门禁管理的扩展功能 卡密码 功能 如果使用带密码键盘的读卡器, 系统将具备卡密码功能。即该门能够设置为, 需要用户刷卡后输入正确的密码, 卡和密码都正确后才予以开门。能够一卡一密码, 即每个人都拥有自己的密码。该功能能够防止卡被人拣到来开门, 或者偷用同事的卡来开门做不该做的事情等情况。对于同一个门, 能够设置某些人要求卡密码, 某些人只需刷卡就能够进入。密码能够为 16位数。 手动输入卡号+密码 开门功能 如果用户
45、启用该功能, 则无需带卡, 只需输入 *卡号*密码#, 就能够进行开门, 而且存储该出入记录。超级通行密码功能 每个门最多能够设置4个通行密码, 即用户只要输入这些密码的任意一个都能够开门, 系统不记录该事件和按密码的人。通行密码为16位数数字。消防报警及紧急开门功能 如果控制器接了报警输出及消防联动扩展板, 就具备 消防开关信号来的时候, 扩展板所接的控制器所辖的门全部自动打开, 便于人员逃生。并能够启动消防警笛和存储记录消防报警记录的时间。联动输出功能 如果控制器接了报警输出及消防联动扩展板, 就具备 门被合法打开时驱动另外一个继电器同时动作, 以控制更多的设备。例如: 有客户要求 合法打开门时, 路灯会亮或者输出一个开关信号给摄像机等。联动继电器的动作时间能够设置0-600秒。非法闯入报警 或者叫做强行开门报警。即没有经过合法方式( 刷卡 按钮 等) 强行开门或者破门而入。系统软件监控界面会用红色的提示该报警信息的时间和位置, 并驱动电脑音箱提醒值班人员注意。如果控制器接了报警输
