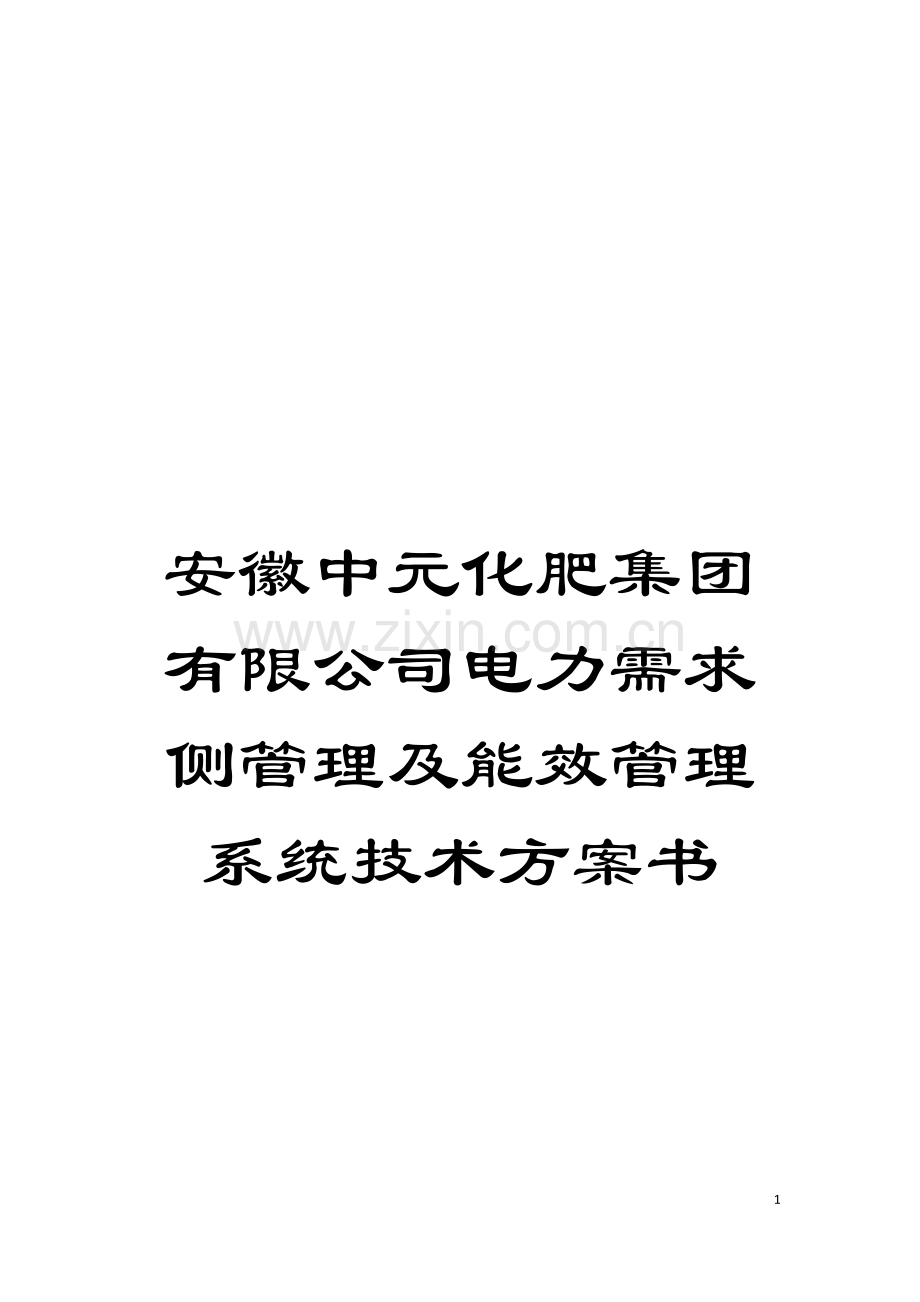

安徽中元化肥集团有限公司电力需求侧管理及能效管理系统技术方案书

47

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

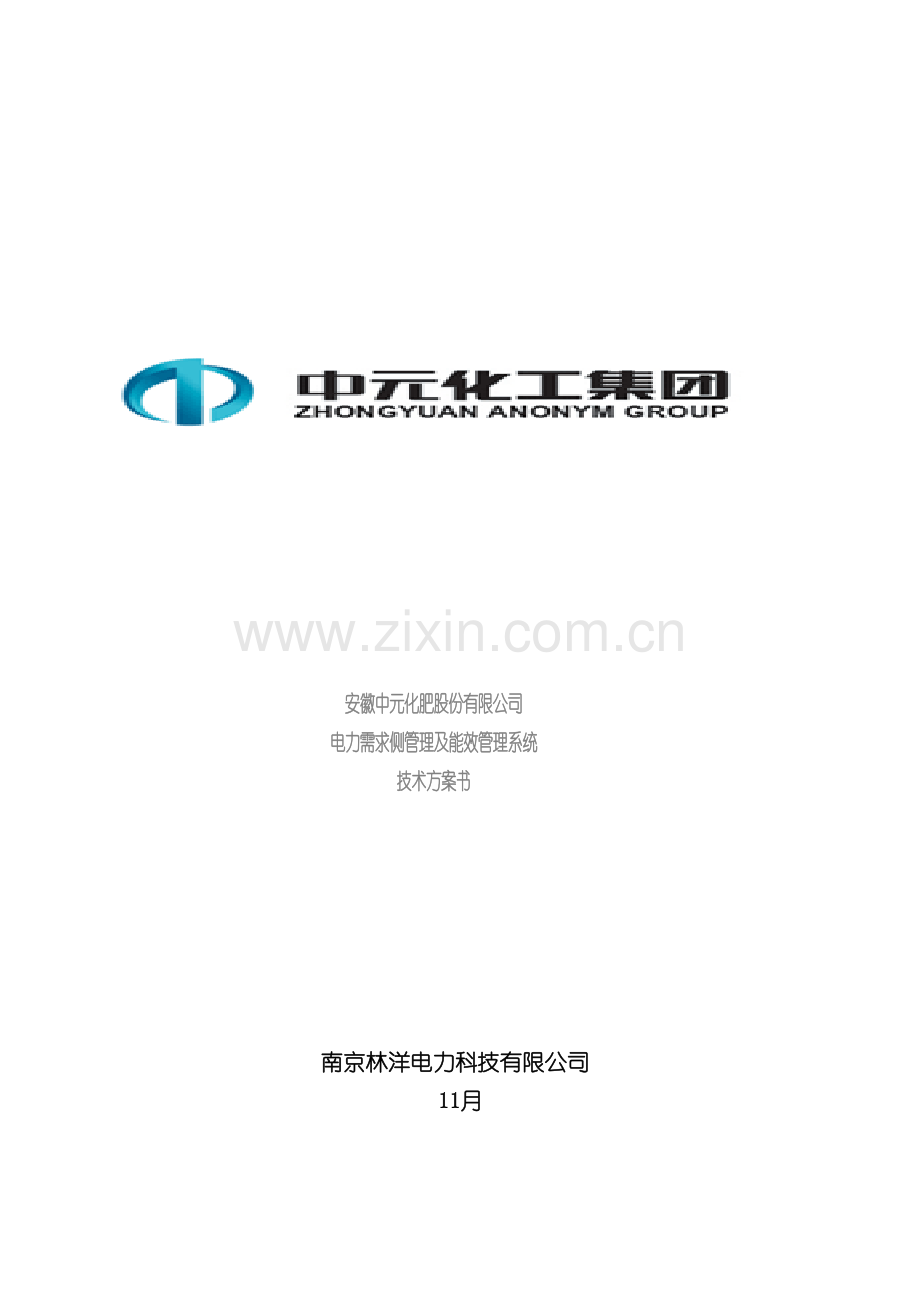

安徽中元化肥股份有限公司
电力需求侧管理及能效管理系统
技术方案书
南京林洋电力科技有限公司
11月

目录
1.项目背景 4
2.企业简介及能源现状 5
2.1企业简介 5
2.2能源管理现状 5
2.2.1用电状况 5
2.2.2管理现状 5
3.总体设计 7
3.1概述 7
3.2设计依据及规范 7
3.3设计原则 8
3.4系统指标 9
3.4.1性能指标 9
3.4.2系统可靠性指标 9
3.4.3系统数据采集成功率 9
3.4.4系统采集速度指标 9
3.4.5主站设备负荷率及容量指标 9
3.4.6主站运行环境 10
4.系统设计方案 11
4.1方案简介 11
4.2系统构架 12
4.3通信网络设计 12
4.4系统硬件设计 13
4.4.1能效监测终端方案 13
4.4.2设备选型 13
4.5系统软件模块 15
4.5.1数据库 15
4.5.2数据采集平台模块 15
4.5.3能源管理平台模块 17
4.5.4移动APP模块 20
4.6系统扩展及兼容设计 21
4.6.1主站软件 21
4.6.2主站硬件 21
4.6.3主站规约 21
4.7系统抄收方案 22
4.8系统互联和接口平台 22
4.8.1文件方式 22
4.8.2中间数据库方式 22
4.8.3 WebService方式 23
5.建设投资估算 24
6.项目实施收益 26
7.工程服务 27
7.1服务体系 27
7.2项目管理 28
7.3我们的保证 28
8.后续增值服务 29
8.1电机改造 29
8.2LED照明改造 29
8.3空调系统改造 31
8.4空压机节能改造 32
8.5无功补偿 33
8.6分布式光伏电站 33
8.7云平台会员后续服务 34
9.企业介绍 35
9.1资质 36
9.2荣誉证书 36
9.3典型用户 36

1.项目背景
节约能源资源是缓解能源和资源约束矛盾的现实选择, 也是提高经济增长质量和效益的重要途径。随着中国经济的高速发展, 实施节能减排、 促进绿色低碳转型和发展已成为中国新时期可持续发展战略的主旋律和基本取向。这能够从”十二五”规划目标的制订和实施过程直观地反映出来。
工业企业是中国节能减排的主体和对象( 其能耗仍占总能耗的近70%左右) 。为推进企业特别是高能耗企业节能减排工作, 国家制定了一系列行动方案和激励约束政策。国家制定了”十二五”《万家企业节能低碳行动实施方案》, 进一步增加了建立企业能源管理系统和凸显了能效对标达标要求。与此同时, 工信部先后下发了《关于建立工业节能减排信息监测系统的通知》( 工信部节〔 〕237号) 等一系列文件来推进工业节能减排信息系统建设。
同时, 随着公司的用电规模的发展, 以经验判断对企业内配电网进行管理的模式无法适应现有的电能管理需求, 如何做到对企业内配电网明明白白用电, 同时降低企业配用电管理风险, 保证用电的安全性、 可靠性、 经济性, 同时提高电能管理的便捷性, 就需要在科学用电管理的指导下采用现代电能监测信息化技术实现电能消耗可视化、 设备运行可视化、 用电过程可视化, 实现对电能的有效管理。
大用户直购电政策给企业带来的最直接的好处就是降低购电成本。而用户申请直购电, 除了要满足政府制定的电力用户准入条件, 还必须将企业主要的用电数据接入国家电力需求侧管理平台, 以满足政府对直购电用户的监管。南京林洋电力是经信委推荐的电能服务企业之一, 能够与电力需求侧管理平台无缝对接, 能够满足企业申请直购电的要求。
建立电力需求侧管理及能效管理系统, 以引进外部专业节能技术资源为依托, 以达成企业节能减排目的为宗旨, 全面提升企业能源管理能力, 使企业节能工作真正做到持续改进, 逐步降低能源消耗。
2.企业简介及能源现状
2.1企业简介
安徽中元化肥股份有限公司现有员工1860人, 主要经营高塔及氨化复合肥、 尿素、 碳酸氢铵、 三聚氰胺, 各种建材、 工业用材、 不锈钢材、 高低压管件、 阀门等。年产复合肥100万吨, 尿素20万吨, 三聚氰胺10000吨, 年销售收入超过30亿元。企业的发展受到了国家、 省、 市各级党政领导的高度重视, 连年被评为先进企业和技术进步先进单位, 被列为安徽省100户重点培育的”专、 精、 特、 新”工业企业。
公司主要产品”淮海”牌尿素、 复合肥, ”春晓’’牌三聚氰胺连续被国家和省市有关部门定为”重点”保护的名优品牌, ”十五”知名商标、 第三届中国农民喜爱的品牌、 安徽省重合同守信用企业, 被国家质检总局、 中国质量检验协会评定为”国家权威检测达标品牌国家质量检测连续合格品”, 畅销全国二十多个省、 市、 自治区, 在广大消费者中享有盛誉。
年产100万吨的高塔优质复合肥项目由权威机构设计, 融合、 引进了当今国际先进的技术和生产工艺, 整体水平处于国内、 外领先地位。
公司以和谐诚信为理念, 以具有自身特色的企业文化建设为动力, 以质量、 信誉为根本, 抢抓机遇, 创新发展, 至 , 将成为皖北、 苏北的化工、 化肥生产基地。
2.2能源管理现状
2.2.1用电状况
安徽中元化肥股份有限公司宿州厂区有1个变电站两台变压器一台 KVA, 一台1600KVA, 主要馈线包括: 电炉、 电机、 风机、 水泵等。
2.2.2管理现状
1. 用电数据均为人工每天抄表统计一次, 准确性不能满足企业精益管理的要求;
2. 数据的分析用于月度报表, 管理粒度不够细;
3. 数据采集后没有统一、 集中的对比、 分析, 无法及时发现能耗中存在的问题;
4. 以车间为单位对能耗进行统计, 对重大耗能设备的能耗采集很少;
5. 对能耗的单位产品消耗没有形成能耗基线, 或是简单的固定基线;
6. 凭经验和惯例对设备运行进行操控和维护保养; 缺少对能源消耗动态过程的监测和分析, 不能及时发现能源消耗结构和运行方式中存在的问题, 不能及时了解被消耗的能源中哪些合理、 哪些不合理。不能准确的根据系统的需求调节设备的运行状态, 导致不必要的能源浪费。
7. 计量器具配备不完善, 故用能数据的统计不完全, 不能做细化分析处理;
8. 能源管理总体水平存在较大的提升空间;
9. 设备台账等管理资料缺失, 对企业的用能设计、 供给、 管理上造成一定不便。
3.总体设计
3.1概述
企业电力需求侧管理及能效管理系统实现数据在线监测分析, 对各种用电数据进行统计、 整理和分析, 持续帮助管理人员提高能源管理的效率, 并进行改进, 发现技术和管理上的节能空间, 实现能源管理数据化向高层次的转型。
企业电力需求侧管理及能效管理系统的最终目标经过完善对能源的管理和分析, 为企业节能潜力挖掘、 节能效果评估、 节能制度制定、 管理结构调整等, 提供清晰明了的数据支撑, 从而帮助企业提高改进能源的利用率。
依据厂区的现状和客户的需求, 将为贵公司提供一套针对厂区内所使用的用电数据进行综合管理、 分析和控制, 以达到能源消耗可视化、 能源使用安全化、 节能增效管理化的整体解决方案。
3.2设计依据及规范
能源管理行业技术标准
GB/T 17166-1997 企业能源审计技术通则
GB/T 2589-1990 综合能耗计算通则
GB/T 16615-1996 企业能量平衡表编制方法
GB/T 16616-1996 企业能源网络图绘制方法
GB/T 6422-1986 企业能耗计量与测试导则
GB/T 16614-1996 企业能量平衡统计方法
GB/T17167- 用能单位能源计量器具配备与管理通则
GB/T15316- 节能监测技术通则
GB/T3485-1993 评价企业合理用电技术导则
信息技术行业标准
GB/T29871- 能源计量仪表通用数据接口技术协议
GB/T29872- 工业企业能源计量数据集中采集终端通用技术条件
GB/T29873- 能源计量数据公共平台数据传输协议
3.3设计原则
l 需求主导
系统 ”以人为本”, 充分考虑用电监测业务的实际需要, 贴近用户的需求与习惯做法, 做到功能强大、 界面友好、 操作简单、 使用方便。
l 可靠性
系统稳定、 可靠运行。设计时考虑了后备以及灾难恢复系统, 包括对数据库进行定时的备份, 以及数据恢复的准确性与及时性的提升, 使整个系统在出现故障时能够提供客户服务, 并能很快的排除故障正常运行。
l 可扩展性
能源管理系统采用平台+应用的方式, 设计了一个扩展性很强且在扩容升级时费用最少的系统。未来有扩展需求时, 节约投资成本。
l 开放性
系统设计遵循开放性原则, 能够支持多种硬件设备和网络。能够和其它系统进行对接, 包括管理系统、 控制系统等。网络系统、 数据库系统和通信枢纽采用标准数据接口, 具有与其它信息系统进行数据交换和数据共享的能力。
l 安全性、 可维护性
系统对数据的安全性高度重视, 采取防范措施防止非法入侵。系统的安全性主要体现在操作系统安全策略、 安全管理策略、 数据安全等。其中操作系统安全包括密码策略、 用户锁定策略、 审核策略、 加密数据的恢复代理等。另外, 对外部用户加强权限控制, 避免用户能够操作到超越权限的数据。网络系统的安全性是网络系统中最薄弱的环节,系统会定期对网络系统进行安全性分析, 及时发现并修正存在的弱点和漏洞。经过软硬件防火墙技术, 实现网间隔离和网段隔离, 从而确保系统免受病毒等的非法入侵。同时提供系统自恢复功能。
l 实用性、 前瞻性
充分符合客户的实际现状, 同时方案设计时坚持技术的可实现性与用电信息与能源管理发展需要相结合。综合能源管理的发展需求和当前技术的实用性, 在配套设施建设上需具有前瞻性, 而在远程信道、 本地无线组网方式等的选择上应考虑当前技术实现的难易程度和已有的基础。
l 经济性
方案制订时立足于以较小的投入达到最佳的建设效果。在主站建设和本地信道的建设上, 选用成熟的技术与设备, 在充分保证采集系统性能的基础上, 优先考虑成本最小的技术方案。实现系统建设经济性与可靠性的有机统一。
3.4系统指标
3.4.1性能指标
(1) 常规数据召测和设置响应时间( 指主站发送召测命令到主站显示数据的时间) ＜15s;
(2) 历史数据召测响应时间( 指主站发送召测命令到主站显示数据的时间) ＜30s;
(3) 系统对客户侧事件的响应时间≤30min;
(4) 常规数据查询响应时间＜10s;
(5) 模糊查询响应时间＜15s;
(6) 90%界面切换响应时间≤3s,其余≤5s;
3.4.2系统可靠性指标
(1) 主站年可用率≥98%;
(2) 主站各类设备的平均无故障时间( MTBF) ≥7´24h;
(3) 系统故障恢复时间≤2h( 工作日) ;
(4) 由于偶发性故障而发生自动热启动的平均次数应＜1次/7´24h。
3.4.3系统数据采集成功率
系统数据采集成功率分一次采集成功率和周期采集成功率, 均指非设备故障和非通信故障条件下的统计。
系统数据采集成功率可综合系统规模、 通信信道类型下表所列等级。
一次采集成功率
周期采集成功率
≥95%
≥99%
3.4.4系统采集速度指标
(1) 实时数据最小刷新时间 = 15min
(2) 一天历史日数据全采集时间 < 1h
(3) 一月历史月数据全采集时间 < 1h
3.4.5主站设备负荷率及容量指标
(1) 在任意30分钟内, 各服务器CPU的平均负荷率≤35%;
(2) 在任意30分钟内, 人机工作站CPU的平均负荷率≤35%;
(3) 在任意30分钟内, 主站局域网的平均负荷率≤35%;
(4) 系统数据在线存储≥3年。
3.4.6主站运行环境
主站计算机机房的环境条件应符合GB/T 2887- 的规定。

4.系统设计方案
4.1方案简介
林洋电力需求侧管理及能效管理系统是集现代数字通信技术、 计算机软硬件技术、 电能计量技术、 电能质量管理、 用电分析、 需量管理、 能效决策管理技术为一体的综合信息采集与分析决策系统。
专业的业务分析系统: 电力需求侧管理及能效管理系统;
统一、 稳定、 高效的数据采集平台: 涵盖电量、 功率、 电压、 电流、 谐波等大多数电力数据;
灵活的组网方式: 以太网、 GPRS、 RS-485、 微功率无线等。
功能齐全的采集设备: 能效终端、 集中器、 电能表、 采集器等。
林洋电力需求侧管理及能效管理系统主要解决以下几个方面: 对客户的电表实现统一管理、 统一采集, 随时查询用能情况, 对主要用电设备用能数据进行计量与分析、 对客户用电需量进行管理, 为推行避峰就谷的用能习惯提供数据依据。
本系统设计及采用的设备均符合相关行业标准、 国网企业标准。系统主要包括主站、 通信信道、 电表、 终端设备、 采集器等组成。通信信道支持以太网、 RS485方式, 470M国网小无线等, 系统可灵活组网。
应用重点
ü 数据采集: 支持手动采集、 自动采集、 自动上报几种方式。终端本地保存3个月历史数据, 经过失败自动补测, 保证数据的完整性。采集数据项包括日冻结电能量、 有无功功率、 谐波、 功率因数、 电压、 电流、 谐波, 日、 月最大需量及发生时间。
ü 设备管理: 经过设备资产管理, 对用电异常、 表计异常、 通讯异常等故障情况进行报警, 有效的提高客户对设备资产的管理和维护能力。
ü 分项计量: 经过对车间、 楼宇和大型用电设备的分项计量, 了解企业各单位和大型用电设备的用电情况, 提供用能数据数据, 及时发现系统中不合理的用电现象。
ü 需量管理: 经过对企业15分钟实时功率曲线进行需量监控, 经过对历史月最大需量与申报需量数据进行分析, 为需量申报提供强力支撑。
ü 避峰用谷: 经过每日峰平谷电量监控, 为企业各单位养成避峰用谷提供支撑, 降低企业用能成本。
ü 功率因数分析: 对进行分析, 及时发现功率因数过低发生的时间, 位置? 为企业改进功率因数, 有效降低力调电费提供强力支撑。
ü 移动办公: 支持手机查询电量、 功率、 电压、 电流、 功率因数等曲线数据。支持安卓版、 苹果版手机APP。
4.2系统构架

结构图说明:
系统由系统主站、 通信信道、 采集对象等三部分组成, 其中系统主站部分单独组网。
1) 主站系统: 主要由数据库、 前置采集、 WEB服务器、 工作站以及相关的路由器、 交换机等网络设备组成。( 可根据规模灵活配置)
2) 通信信道是指系统主站与采集终端的通信信道, 主要由100/1000M以太网组成等。
3) 采集对象指安装在现场的集中器及电能表。集中器与主站系统采用GPRS/以太网通讯, 与多功能电表采用RS-485组网。
4.3通信网络设计
本方案为云服务器部署, 直接经过GPRS方式将数据上传至Internet互联网数据服务器, 用户随时随地经过WEB界面远程查看用能数据。
数据采集层的各种智能监测表计经过RS-485现场总线, 采用Modbus协议, 将采集信息传送到数据采集器。再由数据采集器经过主干通讯网络最终传送至数据服务器。

4.4系统硬件设计
4.4.1能效监测终端方案
安徽中元化肥股份有限公司宿州厂区有1个变电站两台变压器一台 KVA, 一台1600KVA, 主要馈线包括: 电炉、 电机、 风机、 水泵等, 合计79个监测点。
具体监测点见下表:
中元化肥监测点
序号
监测区域
监测点名称
互感器变比
监测点数量
1
1#配电房
1#变压器
2500/5
1
2
罐区水泵电源( 西区)
200/5
1
3
棚下南区变频电源
150/5
1
4
造粒配电柜
200/5
1
5
55KW风机
200/5
1
6
溶解配电柜1楼
200/5
1
7
二楼配电柜电源
150/5
1
8
热水收集槽搅拌
150/5
1
9
中和尾气洗涤泵( 南)
150/5
1
10
中和尾气风机
150/5
1
11
中和尾气洗涤泵( 北)
150/5
1
12
中和热水洗涤泵
150/5
1
13
罐区水泵西柜电源
200/5
1
14
南滾筛电机
200/5
1
15
一烘东
200/5
1
16
洗涤电源( 配电室外墙测)
200/5
1
17
变频电源( 西柜)
200/5
1
18
破碎机45KW
200/5
1
19
变频电源( 东柜)
200/5
1
20
132KW风机变频电源
400/5
1
21
干料斗提机
100/5
1
22
滾筛电机( 22kw)
100/5
1
23
配料新盘
100/5
1
24
造粒机
100/5
1
25
冷却机
100/5
1
26
混酸槽搅拌
50/5
1
27
一二烘热风炉电源
100/5
1
28
冷却风机
400/5
1
29
尾气风机
300/5
1
30
尾气风机( 东)
300/5
1
31
32kw风机
300/5
1
32
尾气风机( 东)
300/5
1
33
尾气风机( 西)
300/5
1
34
2#配电房
2#变压器
2500/5
1
35
1#鼓风机
200/5
1
36
1#引风机
200/5
1
37
2#鼓风机
200/5
1
38
2#引风机
200/5
1
39
粉碎机
400/5
1
40
锅炉焊机
400/5
1
41
粉碎机皮带机
400/5
1
42
东深井
400/5
1
43
西深井
400/5
1
44
水处理电源
400/5
1
45
3#配电房
3#变压器
2500/5
1
46
热水泵B( 30kw)
200/5
1
47
去除湿机柜
600/5
1
48
码垛机
300/5
1
49
103配电柜
100/5
1
50
冷却机1( 55kw)
400/5
1
51
成品冷却机1( 37kw)
150/5
1
52
冷却机2( 55kw)
250/5
1
53
成品冷却机2( 37kw)
250/5
1
54
除塔大皮带旁检修箱
150/5
1
55
调度中心
150/5
1
56
塔房检修箱
150/5
1
57
南北楼检修
150/5
1
58
二塔塔南水泵
150/5
1
59
二塔塔南楼30kw
150/5
1
60
4#配电房
4#变压器
2500/5
1
61
2#水泵
100/5
1
62
2#尿液泵
100/5
1
63
1#水泵
100/5
1
64
1#尿液泵
100/5
1
65
2#空压机( 北)
200/5
1
66
成品原料库照明
200/5
1
67
成品电动葫芦
200/5
1
68
尿熔器
200/5
1
69
BB肥
200/5
1
70
食堂
200/5
1
71
冷却机( 55kw)
200/5
1
72
除湿西柜电源
200/5
1
73
除湿总柜电源
200/5
1
74
尾气除尘风机( 37KW)
250/5
1
75
高塔顶配电室总电源
600/5
1
76
包装检修
200/5
1
77
1#空压机( 南)
200/5
1
78
供暖电机电源
250/5
1
79
行政办公楼
250/5
1

4.4.2设备选型
能效监测终端

产品标准:
•GB/T 17215.211- 《交流电测量设备 通用要求、 试验和试验条件 第11部分: 测量设备》
•GB/T 17215.321- 《交流电测量设备 特殊要求21部分: 静止式有功电能表( 1级和2级) 》
•GB/T 17215.322- 《交流电测量设备 特殊要求 第22部分: 静止式有功电能表( 0.2S级和0.5S级) 》
•Q/GDW 354－ 《智能电能表功能规范》
•Q/GDW 356－ 《三相智能电能表型式规范》
•DL/T 645- 《多功能电能表通信协议》
产品特点:
•采用专用计量芯片, 计量双向有功和四象限无功电能。
•主要元器件采用高质量的、 专为电子式电能表设计的专用元器件。
•显示采用品牌的带背光大屏幕LCD显示器。
•RS485通信接口采用独立电源供电, 并具有防静电和浪涌保护电路。
•采用高稳定、 低功耗、 具有实时温度补偿的超高精度实时时钟, 能够确保自然环境下一年内实时时钟误差小于2分钟。
•显示信息: 当月和上月月度累计用电量、 各费率累计电能量示值和总累计电能量示值、 当前日期时间、 报警代码或提示、 通信状态提示、 电能表的表号等。
•主要功能: 电能计量、 显示功能、 时段及费率功能、 校时、 测量及监测、 事件记录、 冻结、 停电抄表、 数据存储、 清零、 通信、 脉冲输出、 负荷控制、 参数设置等
•通信方式: RS485、 红外( 标配) 。
•外壳采用模块化设计, 结构牢固, 阻燃、 抗老化、 密封性能好, 功能可扩展。
4.5系统软件模块

4.5.1数据库
数据库采用Oracle 11g/12C。
4.5.2数据采集平台模块
4.5.2.1系统管理
l 档案管理
对终端和表计档案新增修改删除的管理, 对设备资产进行管理。
l 数据字典维护
该功能实现系统参数表、 配置表进行维护。包括数据字典、 系统参数、 CT倍率、 PT倍率、 电压等级、 设备厂家维护。
l 权限管理
a) 角色管理
系统能够给不同的用户赋予不同的角色( 每个用户只能属于一个角色) , 每个角色又拥有不同的权限( 比如拥有的功能菜单权限) , 角色管理功能就是对各个角色的权限进行分配。分配后, 该角色只能对授权的功能进行操作。
b) 用户管理
用户管理功能能够根据各个应用部门进行登录用户的分配, 用来新建/删除用户、 管理各个登录用户的基础档案及相关机构权限。权限分配后, 该用户只拥有所属角色的功能菜单, 并只能对已授权机构进行操作。
用户授权是经过给用户分配的数据角色来完成的。
4.5.2.2数据采集
l 采集对象
对于商户和用电设备的电能表( 单相表、 三相表) , 并能对数据进行查询、 汇总和分析。
l 采集方式
系统支持定时上报和随时抄录远方数据, 支持自动补抄和手工补抄, 保证数据的完整性。
1) 随机召测数据: 人工随机召测。
2) 主动上报:数据上报、 事件上报。
l 采集数据项
1) 电能数据: 包括电能量、 电能示值数据等。
2) 电气量数据: 电压、 电流、 功率、 功率因数、 日、 月最大需量及发生时间。
3) 事件告警记录数据: 包括用电异常、 越限记录、 复位、 停电等。
4.5.2.3数据管理
l 数据检查
1) 主站提供采集数据完整性和正确性的检查和分析功能。
2) 主站发现异常数据或数据不完整时可自动进行补采。
l 数据计算
用户可对采集的原始数据和从其它系统获取的数据进行各类计算处理, 并可进行各类比对分析。主要如下:
1) 日电量计算
2) 月电量计算
3) 数据采集完整率、 准确率初步统计等
l 电量表码查询
根据操作人员设置的查询条件能够查询符合条件的表码数据。
l 电量查询
能够实现对计量点日、 月电量数据的查询, 可查询到组成计量点表计的表码数据。数据经过表格方式来进行数据的显示
l 曲线数据查询
实现对曲线数据( 电压、 电流、 功率、 功率因数等) 的查询, 根据用户设置好的查询条件, 能够查询出满足条件的数据。
4.5.2.4前置机
负责主站与终端通讯与连接管理。
4.5.3能源管理平台模块

图 登录

图 首页
4.5.3.1数据查询
1) 电能量查询

图 日电量棒图
2) 抄表报表

图 抄表报表
3) 用能曲线监测( 电量、 功率、 电压、 电流、 功率因数)

图 电压曲线
4.5.3.2能源分析
1) 功率因数分析

图 功率因数曲线
2) 最大需量分析

图 月最大需量分析
3) 费率( 峰平谷) 电量分析

图 分费率日电量棒图
4.5.4移动APP模块
支持安卓版手机与苹果版。

4.6系统扩展及兼容设计
为保护投资的有效性, 系统建设在规划设计阶段充分考虑系统扩展性和兼容性, 以便满足业务范围扩大及系统规模增长的需求。
4.6.1主站软件
ü 提供统一的管理平台, 具备可增加和裁剪的规约库, 兼容多种通信方式。
ü 提供统一的应用平台, 系统应用采用模块化设计, 随着业务的扩展, 系统可平滑升级。
4.6.2主站硬件
采用的主站硬件全部符合国际标准, 主站硬件采用开放式分布式结构, 随着计量点接入规模扩大, 支持硬件设备无缝隙扩容升级。
4.6.3主站规约
Q／GDW 376.1《电力用户用电信息采集系统通信协议: 主站与采集终端通信协议》
4.7系统抄收方案
数据抄收主要经过主动上报、 定时采集、 补采形式完成;
对事件数据、 实时性要求较高的质量数据一般设置主动上报;
上报与定时采集时段支持用户灵活配置, 数据抄收管理主要流程如下:

4.8系统互联和接口平台
林洋电力需求侧管理及能效管理系统需要与相关的系统进行互联互通, 实现数据共享, 消除信息孤岛, 充分发挥数据的价值。系统互联, 相互接口涉及的内容比较复杂, 在此对常见的几种方式进行介绍和推荐, 并对各类系统的接口进行说明。
系统与其它系统的接口方式众多, 主要有文件、 中间数据库和WebService等方式。能够根据实际情况, 采用不同的接口方式。
4.8.1文件方式
按照预先定义的文件格式, 以文件为载体, 经过手工的上传和下载来实现数据的互传。
4.8.2中间数据库方式
以商用数据库为载体, 按照预先定义的库、 表结构定义和权限配置, 实现各种数据的双向交换。
4.8.3 WebService方式
WebService技术是应用程序经过内联网或者因特网发布和利用软件服务的一种标准机制, 在Internet或Intranet上经过使用标准的XML协议和信息格式提供应用服务。
5.建设投资估算
终端接入数量的多少, 直接决定了主站设备的存储容量、 I/O能力、 相关服务器的CPU处理能力以及网络带宽等需求。集中式部署时,按照企业级的配置,推荐如下:
智能能效管理云平台项目报价
序号
设备名称
型 号
规格
数量
单位
单价
总价
备注
一
硬件
0

1
能效终端

GPRS、 RS-485、 支持<32块电表
4
台

0

2
能效监测终端

能效监测终端、 红外、 RS-485( 含互感器)
11
台

0
按需配置
3
表箱

4、 8表位

个

0

4
数据采集平台模块

系统管理、 设备管理、 任务采集管理、 前置机、 数据处理、 规约解释
1
套

0

5
云计算模块

数据转换与计算
1
套

0

6
能效管理平台模块

数据查询、 需量管理, 能效管理
1
套

0

8
安卓版APP

1
套

0

9
iphone版APP

1
套

0

10
远程维护软件

1
套

0

二
施工

0

1
人工费

现场调试、 试运行

点

0
按需配置
2
485线

屏蔽双绞线

m

0
按需配置
3
电源线

2.5平方软芯线

M

0
按需配置
4
辅助材料费

软质PVC管、 PVC电工胶带、 尼龙扎带、 通用试验端子、 导轨、 ( TCP) 等等。

批

0

三
开发

0

1
二次开发费

软硬件需求、 设计、 开发、 测试(二次开发)

天

按需结算
四
年服务费

0

软硬件维护

年

合计:(大写)

0

备注:
以上所述系统软件功能如果与最终提供的标准版本存在偏差, 则以标准版本为准。
对于已有电表, 如不支持RS-485或非行业标准通讯协议( DL/T – 645 1997或DL/T – 645 规约) 的电表均需要改造。
6.项目实施收益
管理效益
经过企业电力需求侧管理及能效管理系统的建立, 不但能够解决企业在基础数据统计中的准确性、 连续性的问题, 同时能够透过实时动态的数据进行用电分析、 找出用电异常的规律, 制订行之有效的解决方案, 为企业管理、 决策提供科学的依据。
( 1) 经过财务的方式反映和管理能源消耗
( 2) 给出真实的能源消耗到能源成本中心
( 3) 制定能源基准, 实现对标管理
( 4) 提高能源管理效率, 降低管理成本
运维效益
企业电力需求侧管理及能效管理系统在企业正常运行后, 不但是为企业带来节能所产生的直接效益, 同时也为企业的运营管理带来了极大的便捷, 简化了管理环节, 具体的功能如下:
( 1) 经过数据分析指出用电问题的所在, 为节能改造提供准确的科学依据;
( 2) 指导能源消耗合理分配, 提高资源的优化率;
( 3) 为用电分析诊断提供有效能源数据, 夯实持续改进的基础;
( 4) 全面监视和追踪能源使用情况, 提供完整的数据共享平台;
( 5) 经过用电监测系统监视用能情况, 指导企业进行管理节能, 其节能量高达5-10%
( 6)提高能源管理的精细化水平, 实现对能源分项、 分类、 分区域等多维度统计、 分析与管控, 有效提升过程管理的透明度;
( 7)为节能决策提供数据支持, 提升设备能效, 延长设备使用寿命, 降低单位产品用电;
( 8)大幅提高能源管理自动化和信息化水平, 提高工作效率, 降低劳动强度。
7.工程服务
7.1服务体系

经过强化服务理念, 提升服务品质, 将满足客户需求作为我们的服务目标, 致力于树立公司的服务品牌; 公司建立有独立的客户服务中心, 从组织机构上完整保证客户服务质量; 建立有规范的客户服务流程, 形成内部的工程项目验收评审、 项目交接标准, 严格执行服务管理制度; 经过网上技术服务中心建立完整的网上报修业务, 同时给用户提供技术交流、 意见反馈的途径。
林洋信息已经形成了林洋特色的工程项目建设和客户服务支持管理体系。该体系主要分为两大部分, 分别为LYPM( 林洋信息项目管理) 和LYSM( 林洋信息服务管理) , 前者主要强调项目工程建设实施过程的管理, 后者LYSM( 林洋信息服务管理) 实现对系统完成建设投入运行后运行维护和技术支持服务的管理, 以体现良好的售后服务能力。
7.2项目管理

林洋公司对于和客户签订的每一个项目, 我们都致力于和客户一起完成”工程建设→功能应用→系统实用化”的过程。不但强调工程建设” 扶上马、 送一程”的交钥匙方式, 更希望能够经过我们规范的服务管理协同用户实现系统应用价值的每一个过程, 以实现林洋和客户的”双赢”。
7.3我们的保证
l 选取精干的项目经理和项目组成员, 项目组成员包括经验丰富的终端、 通信、 主站技术人员。
l 在工程管理上严格按照公司项目管理办法进行监督考核。
l 在质量保证上, 及时对项目的质量( 包括进度) 进行监督管理。
l 充分做好前期规划和准备工作, 现场勘察实际情况, 包括现场通信信道的检测, 终端的电源接入方式确认, 终端接地方式确认。
l 加强安装施工的规范管理, 对安装人员进行详细的培训, 严格按作业指导书进行安装调试, 提高一次安装成功率, 最大限度避免返工。

8.后续增值服务
企业节能有两个方向, 一个是技术改造, 另一个是管理节能。两者之间相辅相成, 技术改造是局部的节能措施; 而管理节能是全局性、 制度化的节能措施。
当前, 企业普遍重视节能改造, 也投入了大量的资金, 能改的基本上都已经改了, 后续改造节能的空间有限。相反, 企业对于管理节能重视度不够, 一方面是缺乏科学方法, 不知道怎么做; 另一方面是没有完善的数据, 管理措施没有根据。
借助于南京林洋电力需求侧管理及能效管理系统, 企业能够充分利用实际的能源数据和生产数据, 对用能设备或能源成本中心进行能效评估, 制定能源使用的计划、 检查、 考核机制, 形成系统化的能源管理体系并长期贯彻执行,从而根本上做到了节能降耗。
作为企业进行能源精细化管理的有力工具, 南京林洋电力需求侧管理及能效管理系统能够帮助企业实现:
8.1电机改造
经过电机类设备监测数据确定其改造空间。
改造效果:
l 提高电动机的能源效率;
l 对交流异步电动机进行调速控制, 提高电力拖动系统控制性能, 节能效果显著。
改造思路:
l 选用节能型电机;
l 提高传动效率;
l 减少压力损失和泄露;
l 合理设定工作压力;
l 变频调速节能控制。
8.2LED照明改造
LED 智能照明系统采用了先进电力线载波通信技术, 具有节能、 绿色环保等优点, 可广泛应用于各类路灯的监测、 控制、 计能和诊断等, 以节约能源、 降低维护费用、 增进系统可靠性, 为公众提供更好的公共照明服务、 为处理突发事件和反馈人为原因的故障提供可靠的保障。

投资收益案例分析:

8.3空调系统改造
空调系统提供冷源或热源, 为空调区域提供经空气状态调节的空气系统叫”集中式空调系统”; 俗称”中央空调”。
集中式空调系统的每一环节都是相关联的, 系统中的某一个环节出现问题, 都会在不同程度上影响着整个系统运行的可靠性和经济性; 也就是影响着
