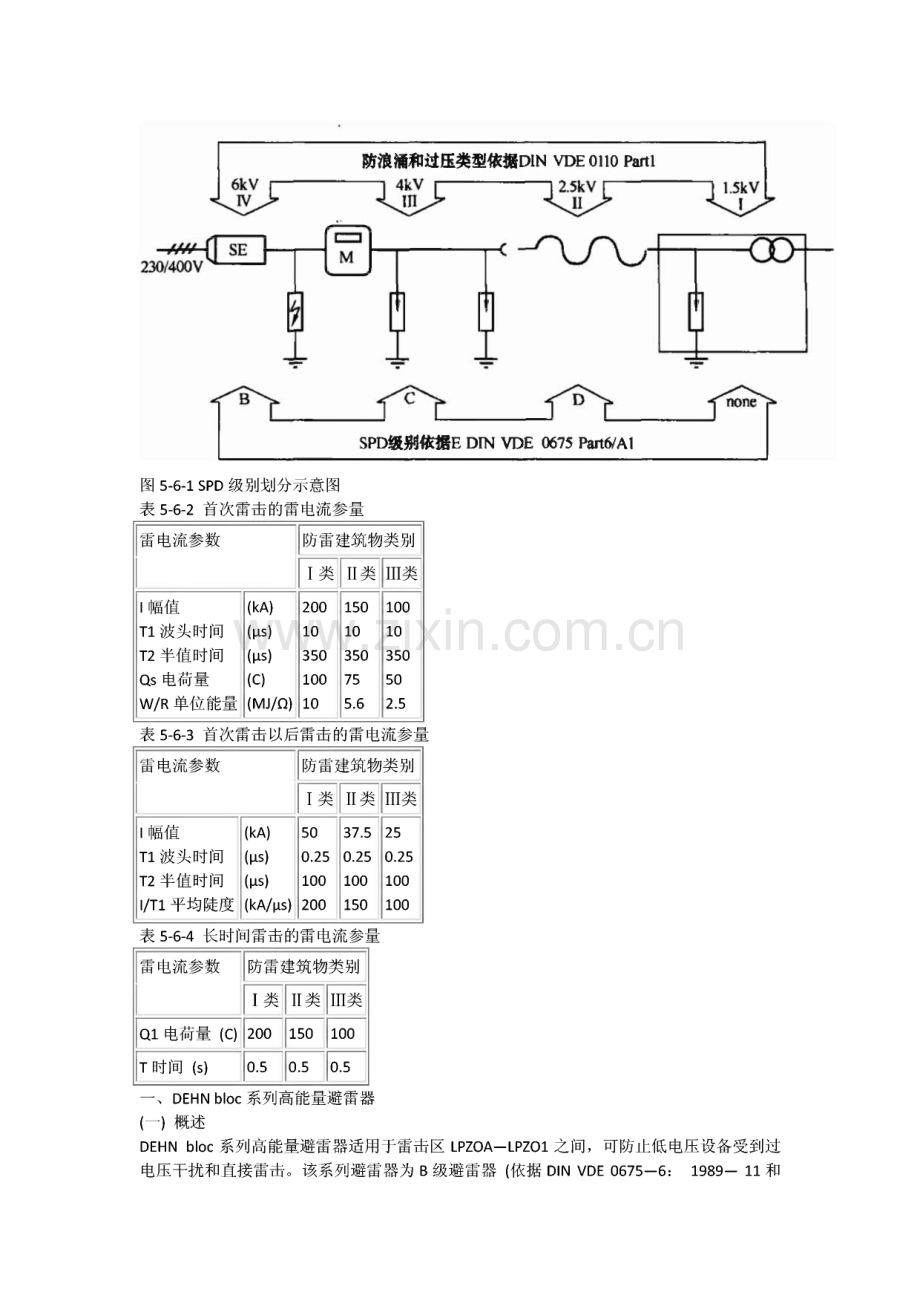

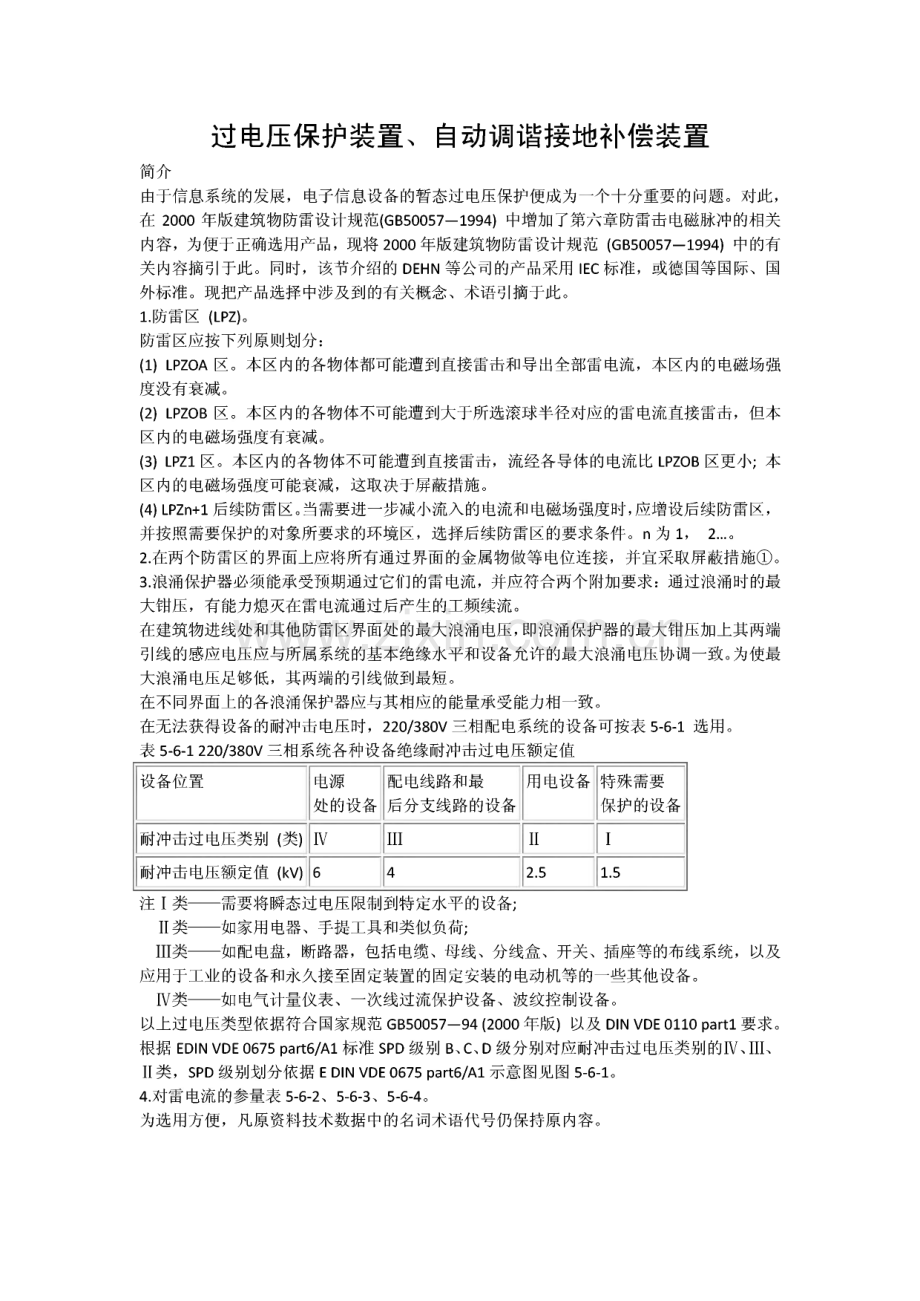

过电压保护装置、自动调谐接地补偿装置简介由于信息系统的发展，电子信息设备的暂态过电压保护便成为一个十分重要的问题。对此,在2000年版建筑物防雷设计规范(GB500571994)中增加了第六章防雷击电磁脉冲的相关 内容，为便于正确选用产品，现将2000年版建筑物防雷设计规范(GB50057-1994)中的有 关内容摘引于此。同时，该节介绍的DEHN等公司的产品采用IEC标准，或德国等国际、国 外标准。现把产品选择中涉及到的有关概念、术语引摘于此。L防雷区(LPZ)o防雷区应按下列原则划分：LPZOA go本区内的各物体都可能遭到直接雷击和导出全部雷电流，本区内的电磁场强 度没有衰减。(2)LPZOB区。本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本 区内的电磁场强度有衰减。LPZ1区。本区内的各物体不可能遭到直接雷击，流经各导体的电流比LPZOB区更小；本 区内的电磁场强度可能衰减，这取决于屏蔽措施。(4)LPZn+1后续防雷区。当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要保护的对象所要求的环境区，选择后续防雷区的要求条件。n为1,22.在两个防雷区的界面上应将所有通过界面的金属物做等电位连接，并宜采取屏蔽措施。3.浪涌保护器必须能承受预期通过它们的雷电流，并应符合两个附加要求：通过浪涌时的最 大钳压，有能力熄灭在雷电流通过后产生的工频续流。在建筑物进线处和其他防雷区界面处的最大浪涌电压，即浪涌保护器的最大钳压加上其两端 引线的感应电压应与所属系统的基本绝缘水平和设备允许的最大浪涌电压协调一致。为使最 大浪涌电压足够低，其两端的引线做到最短。在不同界面上的各浪涌保护器应与其相应的能量承受能力相一致。在无法获得设备的耐冲击电压时，220/380V三相配电系统的设备可按表5-6-1选用。表5-6-1 220/380V三相系统各种设备绝缘耐冲击过电压额定值注I类一一需要将瞬态过电压限制到特定水平的设备;设备位置电源处的设备配电线路和最后分支线路的设备用电设备特殊需要保护的设备耐冲击过电压类别(类)IVIIIIII耐冲击电压额定值(kV)642.51.5II类如家用电器、手提工具和类似负荷；III类如配电盘，断路器，包括电缆、母线、分线盒、开关、插座等的布线系统，以及 应用于工业的设备和永久接至固定装置的固定安装的电动机等的一些其他设备。IV类如电气计量仪表、一次线过流保护设备、波纹控制设备。以上过电压类型依据符合国家规范GB50057-94(2000年版)以及DIN VDE 0110 parti要求。根据EDIN VDE 0675 part6/Al标准SPD级别B、C、D级分别对应耐冲击过电压类别的IV、III、II类，SPD级别划分依据E DIN VDE 0675 part6/Al示意图见图5-6-1 o4.对雷电流的参量表5-6-2、5-6-3、5-6-40为选用方便，凡原资料技术数据中的名词术语代号仍保持原内容。防浪涌和过压类型依据DIN VDE0110 PartiSPD级别依JgE DIN VDE 0675 Part6/Al图5-6-1 SPD级别划分示意图表5-6-2首次雷击的雷电流参量雷电流参数防重建筑物类别I类II类IH类1幅值(kA)200150100T1波头时间（闾101010T2半值时间（闾350350350Qs电荷量(C)1007550W/R单位能量1(MJ/O)105.62.5表5-6-3首次雷击以后雷击的雷电流参量雷电流参数防直建筑物类别I类n类in类1幅值(kA)5037.525T1波头时间（空）0.250.250.25T2半值时间（空）100100100I/T1平均陡度(kAs)200150100表5-6-4长时间雷击的雷电流参量雷电流参数防雷建筑物类别I类II类III类Q1电荷量（C 200150100T时间 s 0.50.50.5一、DEHN bloc系列高能量避雷器（一）概述DEHN bloc系列高能量避雷器适用于雷击区LPZOALPZO1之间，可防止低电压设备受到过 电压干扰和直接雷击。该系列避雷器为B级避雷器（依据DIN VDE 0675-6：1989-11和6/A1;199603标准），该产品为德国专利产品。该系列产品有如下特点：有密封式火花间隙，动作时不会喷出气体火花。2 可与下级保护配合使用。如DEHN guard或其他所需的保护产品。3 响应速度快。有多用途端口，可用作导体和接地排的连接。有二相和单相电源保护，最大可承受lOOkA的10/350RS的雷电流。（二）技术数据DEHNbloc系列高能量避雷器技术数据见表5-6-5,接线图见图5-6-2。（三）外形及安装尺寸。DEHN bloc系列高能量避雷器外形及安装尺寸见图5-6-3o图5-6-2 DEHN bloc系列高能量避雷器接线图5-6-3 DEHN bloc系列高能量避雷器外形及安装尺寸（四）生产厂德国DEHN公司，北京北奥信科贸有限公司代理。表5-6-5 DEHN bloc高能量避雷器技术数据内容技术数据及标准依据备土DEHN blocEDIN VDE 0675-6：1989-11 和-6/A2：1996-10DEHNbloc/3 三相DEHNbloc/1 单相额定电压UC(V)(最大持续操作电压)255/50HZ额定电压时最大容许电流IfIf(kA)3r/min闪电脉冲电流(10/350)(kA)limp7550电压保护级别(1.2/50)Up(kV)响应时间tA(ns)最大保险丝电流(A)短路电流(kA/Hz)工作温区e()安装导线截面(mm2)绝缘电阻Risd(M0)安装支架外壳材料防护等级4103依据EN50022采用35mm安装导轨红色强化热塑性玻璃纤维材料IP20安装宽度4个模块2个模块依 据DIN43880二、DEHN gap B/n 型间隙(一)概述DEHN gapB/n型间隙适用于中性线与地线之间等电位连接的避雷器，用于雷击区域 LPZOALPZ1区间为B级避雷器。该型避雷器可防止低压设备免受雷电干扰和直接雷击。其 过电压保护类型为IV类依据DIN VDE0110工：199704标准，雷电测试(10/350)依据DIN V ENV 61024-1(VDE V 0185-100)DIN VDE 0185-103 标准。B 级避雷器依据 E DIN VDE0675-6：1989-11,-6/A1：199603 和-6/A2：199610 标准。该型避雷器有如下特点：1)特别适用于TT系统的3+1线路保护方式设计，连接在中性线N与保护线PE或等电位棒 之间。2)火花间隙为密封式，动作时不喷出气体火花。(二)技术数据DEHN gapB/n型间隙技术数据见表5-6-6,接线图见图5-6-4。(三)外形及安装尺寸DEHN gapB/n型间隙外形及安装尺寸见图5-6-5。(四)生产厂德国DEHN公司生产，北京北奥信科贸有限公司代理。图5-6-4 DEHN gapB/n型间隙接线图5-6-5 DEHN gapB/n型间隙外形及安装尺寸 表5-6-6 DEHN gapB/n型间隙技术数据内容技术数据及引用标准备注DEHN gapB/nE DIN VDE0675-6：1989-11,-6/A1：199603 和-6A2：1996-10额定电压Uc(最大持续操作电压)(V)255/50HZUc持续电流的最大允许值If(A)100闪电脉冲电流limp(10/350)(kA)100|电压保护级别(1.2/50)(Up)4响应时间tA(ns)103安装支架35mm电气安装导轨，依据EN50022外壳材料红色强化热塑性玻纤材料防护等级lp20安装宽度2个标准模块宽度认证KEMA,MEEI,ULpending工、DEHN port系列高能量避雷器(一)概述DEHN port系列高能量避雷器适用于LPZ0区与LPZ1区间，做电源线与防雷等电位间连接用。作为防止低压设备受到过电压干扰和直接雷击用，过电压保护类型IV类(依据DINVDEUOL 1997-04 标准)，雷电测试(10/350)依据 DINV ENV 61024l(VDEV0185100)标准，属 B 级避 雷器，依据 EDINVDE0675-6：1989-11,-6/A1：1996-03 和-6/A2：1996-10 标准。该 产品获欧州专利。该系列产品有如下特点：可与下一级过压保护配合使用，如DEHN guard或其他所需的保护。(2)可对单相、多相进行保护。能量释放速度高。(4)残压等级低。(5)快速响应时间短,为4100ns。(6)绝缘电阻值高。有多功能连接端子，可将电源线接于防雷等电位中，适用于各种供电系统。(二)技术数据DEHN port系列高能量避雷器技术数据见表5-6-7o接线图见图5-6-6o表5-6-7 DEHN port系列高能量避雷器技术数据内容技术数据及引用标准备注DEHN port255V 440V 测试依据E DIN VDE0675-6：1989-U 和一6/A1：1996-03额定电压Uc(最大持续操作电压)(V)255/50HZ440/50HZUc时最大允许容量If(kA)40.750闪电脉冲电流(10/350)lmp(kA)单相75二相或多相100|电压保护级别1.2/50UP(kV)3.5响应时间tA(ns)103安装支架35mm导轨，依据EN50022外壳材料红色强化热塑性玻璃纤维材料防护等级IP20安装宽度2个标准模块宽度，DIN43880认证KEMA,MEEI（三）外形及安装尺寸DEHN port系列高能量避雷器外形及安装尺寸见图5-6-7。图5-6-6 DEHN port系列高能量避雷器接线图5-6-7 DEHN port系列高能量避雷器外形及安装尺寸四、DEHN port Maxi型高能量避雷器（一）概述DEHN port Maxi型高能量避雷器适用于雷击区LPZOA-LPZ1之间，可将电源线联于防雷等电 位中，作为防止低压设备受到过压干扰和直接雷击的破坏，过压类别IV类，（依据标准 DINVDE0110-1：1997-04,雷击测试 10/350,依据 DIN ENV 61024-1 VDE V 0185partl00,DIN VDE 0185-103 标准;该产品属 B 级避雷器,依据 E DIN VDE 0675-6：1989-11 和-6/A1：1996-03 标准。该型产品安装在总电源的配电箱前，具有很强的灭弧能力。（二）技术数据DEHN port Maxi型高能量避雷器技术数据见表5-6-8,接线图见图5-6-8。（三）外形及安装尺寸DEHN port Maxi型高能量避雷器外形及安装尺寸见图5-6-9。（四）生产厂德国DEHN公司，北京北奥信科贸有限公司代理。五、DEHN gapB型间隙（一）概述DEHN gapB型间隙适用于雷击区LPZOA-LPZ1区，中性线与地线之间等电位连接的过压避雷 保护器，该避雷间隙可防止低电压设备受到过电压干扰和直接雷击的破坏，标准过压类别为 IV类（依据 DIN VDE01101：199704 标准），及雷电测试 10/350 依据 DIN V ENV 610241 VDE V 0185 part 100,DIN VDE 0185-103标准,该产品为B级避雷器，依据标准与DEH N port 产品的相关标准相同。图5-6-8 DEHN port Maxi型高能量避雷器接线图5-6-9 DEHN port Maxi型高能量避雷器外形及安装尺寸 表5-6-8 DEHN port Maxi型高能量避雷器技术数据内容技术数据及引用标准备注测试依据EDIN VDE 0675-6：1989U 和一6/A1：1996-03额定电压(最大持续操作电压)(V)(V/Hz)255/50Uc时持续电流最大容量If(kA)50闪电脉冲电流limp(10/350)两相或多相(kA)50100|电压保护级别(1.2/50)UP(kV)4响应时间tA(ns)103安装支架35mm宽电气导轨，依据EN50022外壳红色强化热塑性玻纤材料防护等级IP20认证MEEI,KEMA pending,ULpending该型避雷间隙适用于TN或TT系统，特别设计用于3+1方式安装。可与前一级保护器如DEHNport等配合使用。该型产品还有如下特点：能量释放速度快。(2)响应时间短。绝缘电阻阻值高。(二)技术数据DEHN gap B型间隙技术数据见表5-6-9,接线见图5-6-10。(三)外形及安装尺寸DEHN gap B型间隙外形及安装尺寸见图5-6-llo图5-6-10 DEHN gapB型间隙接线图5-6-11 DEHN gapB型间隙外形及安装尺寸 表5-6-9 DEHN gap B型间隙技术数据内容技术数据及引用标准备对测试依据EDIN VDE 0675-6：1989-11,-6/A1：1996-03,-6/A2：1996-10额定电压Uc(最大持续操作电压)(V)255/50HZUc时持续电流的最大允许容量lf(A)lOOArma闪电脉冲电流limp(10/350)(kA)100电压保护级别UP(1.2/50)(kV)4响应时间tA(ns)103安装支架35mm导轨,依据EN50022外壳红色强化热塑性玻璃纤维材料安装宽度2个标准模块宽度，DIN 43880认证MEEI(四)生产厂德国DEHN公司，北京北奥信科贸有限公司代理。六、DEHN guard系列过电压保护器(一)概述DEHN guard 系列过电压保护器包括 DEHN guardTN-C230/400 DEHN guard TN-S 230/400、DEHN guard TT230/400三个型号产品，及其附加装置，是DEHN公司推出的新系列防雷产品。该系列过电压保护器可用于雷击区LPZOB-LPZ1区或更高界面，可防止低压设备受到过电压 干扰，耐压类别HI类(依据DIN VDE 0110-1：1997-04);C级过压保护器(依据EDINVDE0675-6：1989-11,-6/A1：199603 和-6/A2：199610 标准)的条件。该系列产品有如下特点：采用标准的联合组件，安装连接方便，可与前级避雷器配合使用；该产品电流泄放速度高,隔离装置由热敏元件控制；且在正面窗口有故障显示信号。产品有多功能连接端子，可方便 连接。(二)技术数据DEHN guard系列过电压保护器技术数据见表5-6-10表5-6-12,接线图见图5-6-12。(三)外形及安装尺寸DEHN guard系列过电压保护器外形及安装尺寸见图5-6-13o(四)生产厂德国DEHN公司、北京北奥信科贸有限公司代理。表5-6-10 DEHN guard系列过电压保护器技术数据内容DEHN guard.230/400备注TN-CTN-STTL-NN-PE测试标准EDIN VDE 0675-6：1989-11 和-6/A2：1996-10DIN标准为德国标准标称电压UN(V)230/400/50HZ额定电压(最大持续操作电压)Uc(V)275/50HZ255/50HZ标称放电电流(8/20)isn(kA)20最大放电电流Imax(8/20)(kA)40一UC时持续电流的最大允许值If(A)200雷电脉冲电流(10/350)limp(kA)12电压保护等级UP 在 5kA(8/20)(kV)在isn时11.5雷电脉冲冲击电压1.2/50(kA)一1.5响应时间tA(ns)25100最大保险丝容量(A)125gL/gG一短路电流强度(kA/Hz)50/50HZ一工作温区e()-40+804导体截面(mm2)最小1.5单导线最大35多股绞线/25的单导线安装支架35mm电气安装导轨，依据EN50022外壳材料红色热塑材料防护等级IP20规格尺寸3个标准模块4个标准模块DIN43880表5-6-11 DEHN guard系列过电压保护器附加端子技术数据内容技术数据远程报警端子类型开关转换触点额定端子功率UN/INAC：250V/0.5A DC：250V/0.1A125V/0.2A75V/0.5A远程报警导线截面(mm2)最大1.5单股导线表5-6-12 DEHN guard系列过电压保护器可拔插模块适用范围型。适用条件T275(压敏型模块)TNC、TNS、TT、230/400(FM),R DEHNguard T275TC(零对地放电间隙模块)TT 230/400(FM)及 DEHN gap C/T12 FM平丁产1I1313图5-6-12 DEHN guard系列过电压保护器接线(a)TN-C230/400FM;(b)TN-S230/400;(c)TT-230/40015,4 11甘 wL 72 .Jr-H 58(4 型)(b)H-图5-6-13 DEHN guard系列过电压保护器外形及安装尺寸(a)TN-C230/400FM;(b)TT-230/400FM图5-6-14 DEHN guard T 275VA FM系列过电压保护器接线七、DEHN guard T 275VA系列过电压保护器（一）概述DEHN guard T 275VA系列过电压保护器是DEHN公司的新产品，该系列过电压保护器应用于 雷击区的LPZOBLPZ1区之间或更高界面上，可防止低电压设备受到过电压干扰，耐压类别 为III类（依据 DIN DEC1 OT：1997-04标准,C级保护器（依据 DIN VDE06756：1989-11 和一6/A1：199603 标准）。该系列产品有如下特点：采用双体模块式设计，其模块由基座和插入模块组成，该产品电流泄放速度高，可与前级避 雷器配合使用(如DEHN port),产品有多功能连接端子，可方便连接。(二)技术数据DEHN guardT275VA系列过电压保护器技术数据见表5613、表5-6-14,接线图见图5-6-14。表5-6-13 DEHN guard T 275VA系列过电压保护器技术数据内容DEHN guard T 275 VA DEHN guard T 275VAFM备注测试标准E DIN VDE0675-6：198911 和-6/Al：1996-03DIN标准为德国标准额定电压Uc(最大持续操作叫压)(V)275AC 350DC标称放电电流(kA)10最大放电电流Imax(kA)20电压保护级别UP(kV)1.75响应时间tS(ns)103MO安装支架35mm电气安装导轨，依据EN50022外壳红色热塑性材料防护等级IP20规格尺寸一个标准模块，依据DIN43880表5-6-14 DEHN guard 275 TVA FM系列过电压保护器附件技术数据型土名称代已内容DEHN guard 275 TVAFM远程报警端活动型额定端子功率UN/INAC：250V/0.5A DC：250V/0.1A125V/0.2A75V/0.5A远程报警导体截面(mm2)最大1.5单导线(三)外形及安装尺寸DEHN guard T 275VA系列过电压保护器外形及安装尺寸见图5-6-15。(四)生产厂德国DEHN公司、北京北奥信科贸有限公司代理。八、DEHN gap C/T型间隙（一）概述DEHN gap C/T型间隙适用于TT系统，安装于雷击区LPZ0B-LPZ1区之间或更高的界面的低 压设备浪涌保护，耐压类别HI类（依据DIN VDE 01101：199704标准），C类避雷器（依据 E DIN VDE 0675-6：1989U 及一6/A1：199603 以及-6/A2：199610 标准）。1型）图5-6-15 DEHN guard T 275VA FM系列过电压保护器外形及安装尺寸图5-6-16 DEHN gap C/T型间隙接线图5-6-17 DEHN gapC/T型间隙外形及安装尺寸DEHN gap C/T型间隙安装位置在TT系统的N线与PE线或等电位系统之间（依据DEN VVDEV 0100-534/A1：1999-04 标准）。该型产品具有如下特点：电流泄放速度高。(2)采用双体模块式设计，由基座和可插拔模块组成双体模块。(二)技术数据DEHN gap C/T型间隙技术数据见表5-6-15,接线图见图5-6-16。(三)外形及安装尺寸DEHN gap C/T型间隙外形及安装尺寸见图5-6-17o表5-6-15 DEHN gap C/T型间隙技术数据内容标准及数据备注测试依据E DIN VDE 0675 1989.11 第 6 部分E DIN VDE 0675 1996.3 第 6/A1 部 分E DIN VDE 0675 1996.10第 6/A2 部 分德国标准额定电压Uc(最大持续操作电压XV/Hz)255/50额定放电电流isn(8/20)(kA)20续流最大允许容量lf(UN r/min)(A)200闪电脉冲电流iimp(10/350)(kA)12电压保护级别UP(1.2/50)(V)1500响应时间tA(ns)100工作温度e()-40+80导体截面(mm2)最小1.5单根导线/多股电缆 最大35多股绞线/25多股电缆安装支架35mm导轨，符合规范EN50022外壳材料红色热塑性材料防护等级IP20外形尺寸1模块标准宽，符合规范DIN43880一模块标准宽为18mm认证UL(文件号：E168805)(四)生产厂德国DIHN公司、北京北奥信科贸有限公司代理。九、DEHN rail 230/3N FML型浪涌吸收保护器(一)概述DEHN rail 230/3N FML型浪涌吸收保护器适用于电子仪器设备的过电压保护。其耐压类别为 II类(依据 DIN VDE 0110-1：1997-04 标准)，D 类保护器(依据 E DIN VDE 0675-6：1989-11 和-6/A1：1996-03 标准)。该型浪涌吸收保护器有如下特点：为4线过电压保护器，且带脱扣装置及监控装置。(2)有红、绿灯显示，红灯表示故障，绿灯表示正常。具有远程报警接点，通过端子接出，可作为远程故障报警使用。(二)技术数据DEHN 230/3N FML型浪涌吸收保护器技术数据见表5-6-16接线图见图5-6-18。(三)外形及安装尺寸DEHN 230/3N FML型浪涌吸收保护器外形及安装尺寸见图5-6-19o表5-6-16 DEHN rail 230/3N FML型浪涌吸收保护器技术数据内容标准及数据备土测试依据EDIN VDE0675-6：1989-lland-6/Al：1996-03德国标准标称电压UN(V)230/400额定电压UC(最大持续操作 电压)(V)255-/440-标称电流IN(A)16标称放电电流isn(8/20)(kA)LnN,LnL3N=PE5复合波形UOC(kV)LnN,LnL6N=PE 10电压保护级别UP(kV)LnN 1.25L(N)=PE 41.5-5响应时间tA(ns)L=N 25L(N)PE100最大保险丝容量(A)16gL/gG 或 C16,作温度e()-40+80导体截面(mm2)最大4多股线/6单股线安装支架标准35mm轨道(符合EN50022)外壳红色热塑性材料防护等级IP20规格尺寸3个标准模块，符合规范DIN438801个标准模块宽18mm。认证MEEI远程报警端子动合触点额定端子功率UN/IN(V/A)AC：250/0.5DC：250/0.1 125/0.2图5-6-18 DEHN 230/3N FML型浪涌吸收保护器接线10.2V11U21 得图5-6-19 DEHN 230/3N FML型浪涌吸收保护器外形及安装尺寸（四）生产厂德国DEHN公司，北京北奥信科贸有限公司代理。十、DS150E、DS70R型电源高能浪涌保护器，DSH型极间协调电感器，DS40、DS98系列电 源浪涌保护器（一）概述该系列防雷产品为法国CITEL公司产品，主要包括系统整体的电源、信号、网络浪涌保护；通 信系统、信号传输系统浪涌保护；电脑网络系统的浪涌保护等产品，本节仅选编系统整体的 电源、信号等浪涌保护产品。该系列低压防雷器采用IEC标准，按防雷等级分类选择各级雷电保护产品，为选用方便，现 将有关IEC标准内容介绍如下，以后产品介绍中涉及到的有关标准不再介绍。总则：IEC 61312-1;防雷器的选择：IEC61312-3;雷击保护：IEC61024-1;设备保护：IEC 61000-4-5;低压防雷器：IEC 6164311;低压防雷器的安装：IEC 6164312;低 压线路上的过电压：IEC 62066;通信防雷器：IEC 6164421。IEC防雷等级分级：I级SPD可以防止直击雷，在进线端安装；II级SPD可安装在线路进线口分线端；III级SPD可安装在设备侧。各等级防雷产品的基本要求见表5-6-17。DS150E系列电源高能浪涌保护器具有极低的限制电压，极高的雷电流泄放能力，应用于 雷击风险高，可能遭受直击雷侵袭的高风险地区设备系统的电源防雷。限制电压达到安全电 压等级。该型浪涌保护器可进行失效检测，并有遥信报警接口，采用模块化安装。(2)DS70R系列电源高能浪涌保护器具有很高的雷电流泄放能力，可应用于雷击风险较高的高 风险地区系统电源第一级防雷。DS70R系列电源防雷器为两路防雷组合，具有独特的后备 防雷功能。单个模块的最大电流高达70kA,后缀有S的产品表示有遥信接口，该产品有 失效检测指示，通信报警接口(后缀有S字母的)，标准模块化安装，可插拔防雷模块。表5-6-17 CITEL各等级防雷产品基本要求IEC防雷产品等级分类I级n级III级安装位置进线端分配端设备端典型设备选择DS150EPPS-1PPS-II DS40DS98波形参数(|1S)(kA)10/350 limp=20(max)8/20ln=20(max)8/20 1.2/50Isc=10(max)当两级间距不足15m时需在级间加协调电抗器DSH63DSH35DSH63 或 DSH35 后接NS型HI级防雷插座时，无需安装DSH当最后一级防雷器距离被保护设备超过10m时，需要加装防雷插座分级防雷限制电压能量分配(V)28001800900(3)DSH系列级间协调电感器适用于国际电工委员会(IEC)规定的防雷等级间使用。当前后两 级间距小于15m时，应在两级避雷器之间安装DSH协调电感器，使两级防雷器均能正常发 挥防雷作用。DSH对整个电源回路的电流有所限制，分为35A、63A两种，回路电流不得超 过DSH规定的电流值。选用时注意每路防雷器(含零线回路)必须安装协调电感器。当回路 电流435A时选DSH35型,当大于35A小于等于63A时选用DSH63型协调电感器，该产品为 标准模块化安装。(4)DS40系列浪涌保护器具有较高的雷电流泄放能力，应用于雷电流风险较高地区的设备系 统的电源第二级防雷。其后缀S表明带有遥信接口，D表示有差模保护，标准模块化安装,可插拔更换防雷模块。DS98系列为法国标准次级防雷器或IECIII级防雷器。防雷器与被保护设备之间连线不得 超过10m;超过10m须在被保护设备前增加另一级防雷器，该防雷器用于单相三线系统。该系列防雷器采用模块化安装且有失效检测LED指示。（二）技术数据DS150E、DS70R、DSH、DS40、DS98系列浪涌防雷保护器技术数据见表5-6-18。（三）外形及安装尺寸DS105E、DS70R、DS40、DS98、DSH系列浪涌防雷保护器外形及安装尺寸见图5-6-21、图 5-6-23、图 5-6-25、图 5-6-27、图 5-6-29。图5-6-20 DS105E系列浪涌防雷保护器接线V高能MOV;FU热敏熔断器;C遥信接口接点;t。一热断路装置;Mi断路指示装置图5-6-21 DS105E系列浪涌防雷保护器外形及安装尺寸表5-6-18 DS105E、DS70R、DS40、DS98、DSH系列浪涌防雷保护器技术数据型号DS150E-400DS150E-300DS70R-400DS40-400DS98DSH35DSH63单相二1 线 单相三 线 三相四 线DS150E-400(300)lDS150E-400(300)2DS150E-400(300)3DS150E-400(300)4DS71R、DS71RSDS72R、DS72RSDS73R、DS73RS三相五 线DS74R、DS74RS适用电源(V)220/380220/380230/400220/380230220/380电源系 统TT、TN、ITTT、TNTT、TN、ITTT、TN、ITTT、TN、ITTT、TP4、IT标称工 作电压Un(V)400300400400230500最大工 作电压 Uc(V)440330440440350连 接 方 式串联漏电流 lc(mA)22210.1最 大 回 路 电 流(A)3563续流If(A)无无电 感 量(HH)1515标称通 流容量 8/20,波形15次 In(kA)607030155最大通 流容量 8/20,波 形1次(kA)14014070/100,单模块/四 模块4010最大允 许雷电 流 10/350,波形11515次Imax(kA)直击雷 残余电 压(V)1500900限制电压 Up(V)250020002500共模插模 CM1800,DM1300CM1300,DM900允许短 路电流(kA)25热断路 器及电 路保险 丝(A)内部gG型100内部gG 型14x51,50A内部gG或 aM型 14x51,20A接地故 障断路 器S型或延迟 型S型或延 迟型S型或延迟 型接线图图 5-6-20图 5-6-22图 5-6-26图 5-6-28图 5-6-24外形及 安装尺寸(mm)图 5-6-21图 5-6-23图 5-6-27图 5-6-29图 5-6-25连接导 线截面(mm2)2.5 502.5 502.5 252.5/|354 50失效指 示3路失效指示3路失效指 示1路失效 指示1路CED失效指示遥信报 警信号连接口输出连接口输 出DSDRS连接口输 出 DS4DRS无安装35mm标准导轨工作环 境温度()-40+85防护等 级IP20外壳材符合 UL94-5V符合 UL94-5VPC-UL94-V符 合料0UL94-V0图5-6-22 DS70R系列浪涌防雷保护器接线V高能MOV;FU热敏熔断器;C遥信接口接点;t。一热断路装置;Mi断路指示装置 67 72图5-6-23 DS70R系列浪涌防雷保护器外形及安装尺寸L图5-6-24 DSH系列协调电感器接线L协调电感图5-6-25 DSH系列协调电感器外形及安装尺寸图5-6-26 DS40系列浪涌防雷保护器接线V一高能MOV;FU热敏熔断器;C遥信接口接点;t。一热断路装置;Mi断路指示装置图5-6-27 DS40系列浪涌防雷保护器外形及安装尺寸中性线6相线FU1；FU1 口1C7图5-6-28 DS98系列浪涌防雷保护器接线V高能MOV;FU热敏熔断器;t。一热断路装置;G放电管;区失效指示灯地线图5-6-29 DS98系列浪涌防雷保护器外形及安装尺寸（四）生产厂法国CITEL公司、广州雷讯电子有限公司代理。十一、PPS系列电源防雷箱（一）概述PPS系列电源防雷箱用于电源的第I级或第H级防雷，箱内采用法国QTEL电源防雷模块或 MOV防雷模组，通流容量20140kA。PPS防雷箱配有地线检测指示灯、防雷失效指示灯和 电源指示灯，并可选配雷击计数器、声光报警、遥信接口等功能。高端设备选配法国 FERRAZSHAWMUT防雷熔断器。型号说明：CCITEL 模块P防雷熔断器D差模保护N-可相零十零地保护A-雷击计数A遥信接口、声光报警(二)技术数据PPS系列电源防雷箱技术数据见表5-6-19、表5-6-20,接线图见图5-6-30。表5-6-19 PPS系列电源防雷箱技术数据内容PPS系列电源防雷箱内容PPS系列电源防雷箱适用电源 电源系统 漏电流IC(mA)220/380VTT-TN-IT1热断路器及电路熔断器接地故障断路器接地故障断路器-P后缀内部或 FERRAZ-14x51-20A S 型或延迟型FERRAZ/GOULD SHAWMUT防雷熔断器允许短路电流IOC(kA)断路装置25机械性能 尺寸见图5-6-31续表5-6-19内容PPS系列电源防雷箱内容PPS系列电源防雷箱连接导线(mm2)失效指示2.5 25每相位1路失效指示差模保护一D后缀NPE保护一N后缀图5630(c)提供额外接零保护(d)提供IEC推荐的NPE保护方式遥控及声音报警一S后缀雷击计数器一A后缀 接地/接零不良指示一路连接口输出l/5kA-I/II 级雷击计数定性指示工作环境温度()外壳材料-40/85钢板喷塑表5-6-20 PPS系列电源防雷箱技术数据及说明型号最大通 流容量(kA)限制 电压(V)外形及安装尺寸(mm)接线图(图 5-6-30)说明PPS-1/3-140C140900A(a)140kA三相电源防雷箱PPS-1/3-140CN140900A(b)140kA三相NPE电源防雷箱PPS-1/3-100C1002800A(a)lOOkA三相电源防雷箱PPS-1/3-100CN1002800A(b)lOOkA三相NPE电源防雷箱PPS-1/3-1001002500A(a)lOOkA三相电源防雷箱PPS-1/3-100N1002500A(b)lOOkA三相NPE电源防雷箱PPS-II/3-40C401800A/B(a)40kA三相电源防雷箱PPS-II/3-40CD401800A(c)40kA三相差模保护电源防雷箱PPS-II/3-40CN401800A/B(b)40kA三相NPE电源防雷箱PPS-II/3-40401500A/B(a)40kA三相电源防雷箱PPS-II/3-40D401500A(c)40kA三相差模保护电源防雷箱PPS-II/3-40N401500A/B(b)40kA三相NPE电源防雷箱PPS-II/3-20401200A/B(a)20kA三相电源防雷箱PPS-II/3-20D401200A(c)20kA三相差模保护电源防雷箱PPS-II/3-20N401200A/B(b)20kA三相NPE电源防雷箱PPS-1/1-140C140900A(a)140kA单相电源防雷箱PPS-1/1-100C1002800A(a)lOOkA单相电源防雷箱PPS-l/l-lOO1002800A/B(a)lOOkA单相电源防雷箱PPS-1/1-1OON1002800A(b)lOOkA单相NPE电源防雷箱PPS-II/1-40C401500A(a)40kA单相电源防雷箱PPS-II/1-40401500A/B(a)40kA单相电源防雷箱PPS-II/1-40D401500A(c)40kA单相差模保护电源防雷箱PPS-II/1-40N401500A/B(b)40kA单相NPE电源防雷箱PPS-II/1-20201200A/B(a)20kA单相电源防雷箱PPS-II/1-20D201200A(c)20kA单相差模保护电源防雷箱PPS-II/1-20N201200A/B(b)20kA单相NPE电源防雷箱L12,L9L39N9Bv，ov N 一 yF叫1 1%ly 1 hj ir iI i/rL39士 PE 0系列电源防雷箱接线图通用线路;（b N中性线接地保护;c D插模保护V-MOV;FU热敏熔断器;S遥信接口接 点;t。一热断路装置;Ml断路指示装置5-6-30H 2 (b)图5-6-31 PPS系列电源防雷箱外形及安装尺寸匕型;（功8型（三）外形及安装尺寸PPS系列电源防雷箱外形及安装尺寸见图5-6-3K十二、SP系列浪涌保护箱（一）概述SP系列浪涌保护箱是北京联迪技术有限公司与DEHN公司合作，采用DEHN+S0EHNE公司 新一代浪涌保护产品，该系列产品符合国际IEC标准，并通过国家信息产业部、公安部等部 门检测认证。该系列产品有如下特点：防雷击强度高，残压低。(2)响应速度快。插入损耗低。(4)采用标准化设计，安装方便。型号说明：_SPDD浪涌
