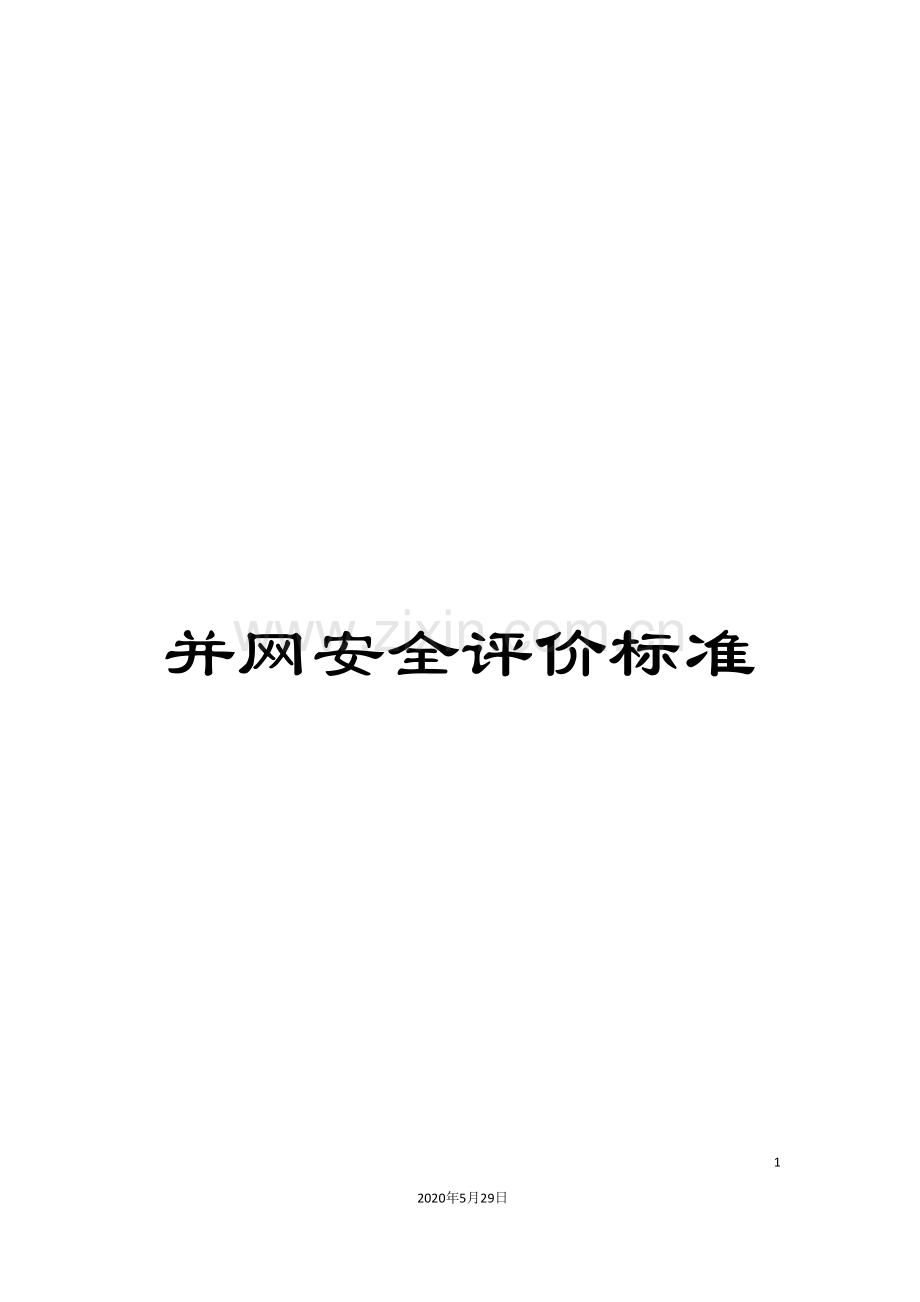

并网安全评价标准

66
2020年5月29日
文档仅供参考

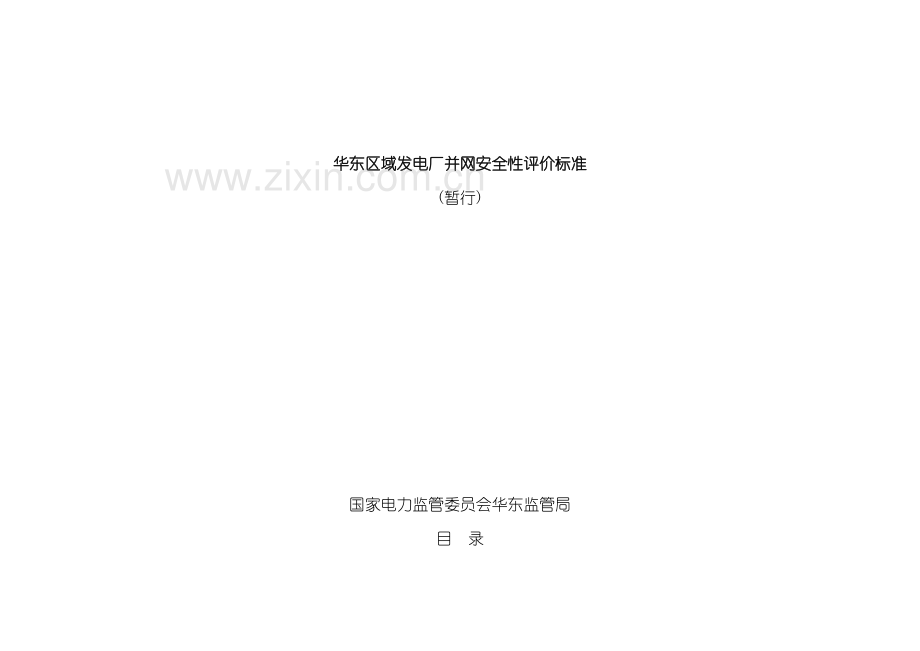

华东区域发电厂并网安全性评价标准
(暂行)

国家电力监管委员会华东监管局
目 录
一、电厂并网运行必备条件 2
二、评分项目及标准分 5
1 发电机 5
2 变压器和并联高压电抗器 8
3 高压开关设备 12
4 互感器、耦合电容器、阻波器、避雷器和穿墙套管 15
5 GIS装置 18
6 外绝缘和防污闪 21
7 过电压保护和接地 22
8 发电机励磁系统 25
9 发电机组电调系统 27
10 继电保护及安全自动装置 29
11 调度自动化系统 38
12 调度通信系统 45
13 直流系统 52
14 安全管理 54
15 运行管理 59
16 涉网技术监督 64

一、电厂并网运行必备条件
(一)、新建机组(电厂)应具有完备齐全的审批文件,满足国家规定的各项建厂要求。完成了按基本建设要求应完成的各项交接试验并经有管辖权的质检机构验收合格。
(二)、并网电厂具有与电网经营企业签订的<并网调度协议>以及与购电企业或电网经营企业签订的<购售电合同>。
(三)、发电厂主接线和厂用电主接线满足发电厂接入系统设计可靠性标准和<电力系统安全稳定导则>的要求。
(四)、调度管辖范围划分明确,所有设备已按规定命名编号并报有关调度机构批准实施。
(五)、电厂值长、有关运行值班人员配齐,经过培训熟悉掌握相关规程制度,经考试合格持证上岗。电厂值长、电气、通信、自动化等涉网运行值班负责人名单已报调度机构。
(六)、并网的发电厂一次、二次电气设备安装调试完毕,经过正式验收,试验数据齐全,技术指标合格,符合运行要求,相关参数已报调度机构,形成<启动验收委员会会议纪要>。已完成现场运行规程编写,并报有关调度机构备案。发电机组的调峰能力和进相运行能力满足<并网调度协议>的要求。
(七)、发电机组励磁系统及电调系统符合<并网调度协议>规定的技术标准。励磁系统及电调系统框图、传递函数及相关参数已经过试验并报调度部门。电力系统稳定装置(PSS)已经过试验,具备投入运行条件。
(八)、发电机组、升压站的继电保护配置、设备选型符合电力系统行业技术要求,整定范围划分清楚、分工明确。发电机组的低频、高频、低电压、过电压和解列保护的整定值已报调度机构备案,设备调试校验合格,相关规章制度完善,有关资料已报调度机构备案。根据系统安全要求加装的安全稳定装置已按规定时间完成,并纳入厂内技术管理范畴。
(九)、电厂调度自动化系统(NCS)配置、设备选型及技术参数符合电力系统调度自动化有关技术标准提出的要求,自动化(NCS)系统经过正式验收,各设备试验数据齐全,各项技术指标达到设计要求,远动信息、电气设备相关参数核对准确无误。相关规章制度已建立、有关资料已报调度机构。PMU向量测量装置、调度数据网接入设备、GPS对时系统安装调试结束,各项技术指标满足技术规范要求,并满足电网运行需要。电厂关口点已设置,电能量采集装置与电网调度电能量计费系统联调已经过,当电厂发电机组并网时,发电报价辅助决策系统应已进行过测试和模拟符合市场化模式,并能具备投入商业运行。
(十)、电厂调度通信系统配置、选型符合电力通信行业有关要求,与调度机构有两路不同路由的电路,通信设备已接入调度通信网管理系统并能实现远方监视和控制功能,能保证电力系统通信、自动化、继电保护和安全自动装置使用的通信设备及通道正常运行。
(十一)、根据<安全生产法>制定并实施企业电力生产特大、重大事故和突发灾害应急救缓预案。做到救缓预案、救缓组织、救缓人员、配备相应的器材和设备”四落实”。
二、评分项目及标准分

序号
评估项目
标准分
评估方法
评分标准
实得分
备 注
1
发电机
220分

1.1
技术状况
100

查评依据:
GB/T 7064-1996 <透平型同步电机技术要求>,<汽轮发电机运行规程>(1999年版),DL/T 751- <水轮发电机运行规程>
1.1.1

发电机在额定参数下运行能达到铭牌出力,发电机的绕组、铁心和其它部件温度正常;冷却气体、内冷却水和冷却器冷却水的运行温度无异常;定子、转子无局部过热等异常状况
15
查阅运行日志、缺陷记录,并现场检查
超过允许值的不得分

1.1.2
在额定参数运行下,发电机各轴承的运行温度在允许范围内,发电机规定部位的振动、摆度值在允许范围内
15
查阅运行日志、缺陷记录,并现场检查
有一处超过允许值的酌情扣分;有二处及以上超过允许值的不得分

1.1.3
火力发电机组能适应系统调峰要求;水轮发电机能适应系统中调峰、调频和开仃机频繁的运行要求,在事故情况下允许采用自同期方式与系统并列
20
对照调度要求查阅资料
达不到要求的不得分

1.1.4
氢冷发电机漏氢率低于允许值, 每个月定期实测漏氢量1 次;氢气湿度符合行业标准规定
10
查阅运行日志
在额定氢压下24小时 漏氢量不超过制造厂规定(如无规定以5%为限) ,达不到要求或补氢频繁的不得分;氢气湿度经常达不到要求的不得分,有时达不到要求的酌情扣分

1. 查评依据:
DL/T 651-1998<氢冷发电机氢气湿度的技术要求>
2. 进口设备可遵循制造厂商的标准
1.1.5
水内冷发电机定、转子水路无堵塞及漏水现象,各分支引水管流量及水质测量符合要求`
10
查阅运行日志、大小修时测量的流量记录
若有缺陷或未按规定测量的不得分

1.1.6
发电机母线和封闭母线外壳及其固定螺栓有防止涡流的措施,无局部过热现象
10
现场检查、查阅运行日志,试验记录和缺陷记录
有局部过热的视严重程度酌情扣分

1.1.7
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照交接验收试验标准或预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

1.2
本体及部件
90

1.2.1
定、转子绕组固定良好;定子端部固定结构件、定子铁芯和转子磁极等紧固良好;立式发电机线棒无下沉现象,无松动或磨损
20
查阅检修、缺陷记录和现场查询
不符合要求的不得分

1.2.2
发电机转子无接地或匝间短路,如存在问题,已作出明确处理规定
15
查阅运行、检修和缺陷记录
有接地的不得分;有匝间短路的视其严重程度酌扣8 - 15分

1.2.3
按规定对发电机组定期检修试验,电气预防性试验无漏项,试验结果达到标准
20
查阅检修报告、试验报告
预试严重漏项或有缺陷未处理的不得分

查评依据:
　DL/T 596-1996<电力设备预防性试验规程>
1.2.4
定期对水内冷发电机定子线棒进行反冲洗,冲洗系统的钢丝滤网有防止滤网丝(渣)破碎进入线圈的措施
10
查阅反冲洗记录及有关措施执行情况
不符合要求的不得分

1.2.5
发电机组主要电气监视仪表齐全,指示值及对应关系正常;发电机定、转子绝缘监视信号装置正常
15
现场检查,查阅运行日志、缺陷记录
监视仪表未投入或指示失常的每个参数扣1 分,记录仪表扣1.5 分,带超限报警的仪表扣2 分

1.2.6
无影响安全运行的其它隐患
10
查阅运行、检修和缺陷记录,现场检查
视严重程度酌情扣本条标准分

1.3
专业管理
30

1.3.1
运行、检修规程完整、有效
10
查阅有关资料
一项不符合要求的扣2-4分,严重不符合要求的不得分

1.3.2
设备技术档案内容完整、正确
10
查阅有关资料
一项不符合要求的扣1-2分,严重不符合要求的不得分

1.3.3
设备的检修、运行总结,检修记录、缺陷记录、试验报告、事故分析报告及时、完整、规范
10
查阅有关资料
一项不符合要求的扣1-3分,严重不符合要求的不得分

2
变压器和并联高压电抗器
250

2.1
技术状况
130

查评依据:
GB 1094- <电力变压器>,GB/T 16274-1996<油浸式电力变压器技术参数和要求 500kV级>,GB/T 15164-1994<油浸式电力变压器负载导则>,DL/T 596-1996<电力设备预防性试验规程>,DL/T 572-95<电力变压器运行规程>
2.1.1
油的色谱分析结果合格,220kV及以上变压器油的含水量合格,500kV变压器(电抗器)油中含气量合格

30
查阅有关资料、试验报告,对照预试规程
色谱一台超值扣6分,二台超值扣15分,三台及以上超值不得分;严重超值(如注意值三倍及以上)者不得分;原因不明者不得分。微水与含气量不合格不得分

查评依据:
GB/T 7595- <运行中变压器油质量标准>
2.1.2
局放试验情况
10
查阅有关资料、试验报告,对照预试
一台未做扣3分,二台未做扣6分,三台及以上未做不得分,任一台超标不得分

查评依据:
GB 50150-91<电气装置安装工程电气设备交接试验标准>第6.0.9条,DL/T 596-1996<电力设备预防性试验规程>表5,GB 1094- <电力变压器>
2.1.3
按要求进行绕组变形试验
10
查阅投产前及近区短路后的试验报告
一台未做本试验扣2-3分,以此类推

变压器在投运前做绕组变形测量,留作原始数据;变压器发生出口短路后要做绕组变形测量,经过与原始数据对比验证是否严重变形
2.1.4
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照交接验收试验标准或预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

2.1.5
油温测量正确,油位指示正确
10
现场温度与控制室内温度值对比,查阅校验记录
油温超过正常值的不得分,现场温度与控制室内温度值,相差大于3度的扣5-10分

2.1.6
用红外测温仪测量各侧套管接头温度合格,油箱各部位温度分布正常
10
查阅红外测温记录
温度偏高的扣5-10分,超出允许值的扣10分,未进行红外测温的不得分

2.1.7
干式电抗器运行正常,无开裂、放电痕迹
20
查阅检查、处理记录,现场检查有良好的防雨等措施
有缺陷且未及时处理的扣4-20分,防雨等措施不良的,扣10-20分

2.1.8
各部位无渗漏油现象(注意对负压区的检查)
20
现场检查并查阅缺陷记录
渗漏油的扣4-20分,负压区有渗油不得分,无明确负压区渗漏检查记录的扣10-20分

2.2
本体及部件
80

2.2.1
铁芯及夹件无多点接地故障
15
检查试验记录,缺陷处理记录
有多点接地缺陷且无有效限制措施的不得分,有良好措施的扣3分,无检测记录的不得分

2.2.2
有载调压开关的触头接触良好,有载开关及操作机构无重要缺陷,有载开关与变压器本体间无渗漏油现象,能按规定滤油、检查、检修
15
查阅试验报告及检修记录,现场检查
重要缺陷不得分,超周期扣3分,一般缺陷扣2-3分

2.2.3
冷却系统有能自动切换的两个及以上独立电源;冷却器自控装置正常,能按负荷或油温自动投切冷却器
15
现场检查,查阅运行中切换试验及消缺记录
重大缺陷不得分,无冷却器切换试验记录的扣2-5分

2.2.4
气体继电器,压力释放阀及其二次回路定期检查、试验
10
查阅试验报告,检查记录
无记录的不得分,二次回路绝缘电阻小于1兆欧扣5分,小于0.5兆欧不得分

查评依据:
25
DL/T 540-94<QJ-50
80
型气体继电器检验规程>,DL/T 596-1996<电力设备预防性试验规程>第6.1条
2.2.5
防止火灾蔓延的措施(如排油系统、防火隔离墙、灭火设施等)完好

10
现场检查,查阅记录
有一项明显缺陷的不得分,有缺陷但有改进措施的扣2-5分

2.2.6
呼吸器运行、维护正常
15
现场检查、查阅运行维护记录
呼吸器上部等处渗漏不得分,干燥剂2/3失灵、油杯中缺油等运行维护不良的扣6-15分,呼吸器阻塞的不得分

2.3
专业管理
40

2.3.1
设备台帐、资料完整正确
10
查阅资料
不规范的扣2-5分,严重短缺、不完整、不正确的不得分

2.3.2
试验报告,检修、消缺记录完整、正确、有效
20
查阅有关资料和报告
不规范的扣4-10分,有严重短缺、不完整、不齐全的不得分

2.3.3
有按实际情况制定的反措,如预防厂用分裂变压器事故的反措等
10
查阅反措计划及落实情况的记录
无反措计划不得分(除非有正式书面决定无需此方面反措),有反措计划,但落实不好的扣2-7分

3
高压开关设备
170

3.1
技术状况
60

3.1.1
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

3.1.2
断路器的性能和遮断容量满足运行要求
10
根据相关调度提供的短路容量,查阅设备台帐进行校核
根据实际安装地点的短路容量核算每台断路器是否符合要求;每年均有核算的记录资料,有遗漏的按相应比例扣分,有一台不符合要求而未采取相应措施的不得分

3.1.3
断路器开断故障电流次数累计未超过制造厂允许值;操作次数累计未超过检修周期内规定的许可值
10
按运行记录与台帐参数核对。断路器操作次数累计按每月统计数相加后与制造厂规定核对
断路器开断故障电流次数,SF6断路器按制造厂提供次数作比较,油断路器按检修后允许次数作比较,超过的按总台数的比例扣分;断路器操作次数累计有超过但有检修计划安排的,按超过台数扣分,不做此统计的不得分

查评依据:
DL/T 402-1999<交流高压断路器订货技术条件>第4.105条
3.1.4
隔离开关满足开断母线电容电流能力
5
现场检查有关技术资料、技术报告
高压母线上使用多种类别或型号的隔离开关时,如有一种不符合要求不得分

查评依据:
DL/T 486- <交流高压隔离开关和接地开关订货技术条件>第4.107条
3.1.5
断路器、隔离开关无尚未处理的重大缺陷(断路器本体或机构严重漏气、漏油;隔离开关触头严重发热、临时短接等)
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
15
现场检查,查阅缺陷记录、运行记录
对照交接验收试验标准或预试规程
任一台存在严重缺陷不得分
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

3.2
本体及部件
80

3.2.1
断路器的外绝缘爬距符合所在地区污秽等级要求,断口间外绝缘对252千伏及以下设备是对地绝缘爬距的1.15倍,550千伏设备为1.2倍
15
现场检查,查阅设备台帐资料
相对地外绝缘不符合要求的不得分,如已采取措施(如贴橡胶伞裙等)不扣分;断口间外绝缘爬距大于当地污秽等级规定的爬电比距1.15(或1.2)倍的计算值可不扣分

查评依据:
DL/T 593-1996<高压开关设备的共用订货技术导则>第3.1条
3.2.2
SF6断路器监视气体压力的压力表或密度继电器完好,油断路器油位指示清晰
10
现场检查、查阅资料
有一台不符合要求的扣3分,两台及以上的不得分

查评依据:
DL/T 402-1999<交流高压断路器订货技术条件>第4.105条第(19)款
3.2.3
SF6断路器按照规定检测水份,其含水量在运行标准允许范围内
15
查阅试验报告、校核其数值和周期
超周期6个月以上的不得分,含量超标又未有措施的不得分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>第13.3.4条
3.2.4
油断路器电气预防性试验按规定期限进行,无不合格项目或漏项
10
查阅试验报告、校核其数值和日期
超周期6个月以上的不得分;有漏项者该台为不合格,扣2分;有3台及以上的不得分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>第8.2.1条
3.2.5
断路器大小修按规定期限进行,项目齐全,无漏项或遗留重大缺陷
10
查阅检修报告
无检修记录的不得分,有报告但有漏项的按总台数比例扣分;操动机构箱内如有防跳继电器未检查校验的扣2-3分

3.2.6
隔离开关外绝缘爬距符合环境污秽等级要求,瓷绝缘子无缺陷,操作机构动作情况灵活无卡涩
5
查阅台帐,核算各类隔离开关爬距,查阅运行记录
任一台存在一项问题的不得分,外绝缘虽不符合环境污秽等级要求但已有措施(如加装绝缘伞裙等)的不扣分

查评依据:
DL/T 593-1996<高压开关设备的共用订货技术导则>第3.1条
3.2.7
操动机构箱门关闭紧密,箱体有防水、防尘和防小动物进入的措施,箱内加热装置完好,随时可投
5
现场检查
任一项未做到不得分

查评依据:
DL/T 402-1999<交流高压断路器订货技术条件>第4.4条
3.2.8
液压(或气动)机构储能电动机启动次数符合制造厂规定,如起动频繁或补压时间过长,需查明原因及时处理
5
查阅缺陷记录和检修记录
未进行此项工作的不得分

3.2.9
隔离开关的接地刀闸与主刀闸间的机械闭锁经常保持完好
5
现场检查和询问
有一处不符合要求扣1分

查评依据:
DL/T 486- <交流高压隔离开关和接地开关订货技术条件>第4.19条
3.3
专业管理
30

3.3.1
设备台帐完整、正确
5
查阅有关资料
不完整的不得分

3.3.2
按回路设置专档,存放厂家技术资料,交接验收报告,历年大小修及预试报告和缺陷记录
5
查阅有关资料
未建档的不得分,试验报告有缺的扣2 -3分

3.3.3
按设备类型`、制造厂和反措要求,制订设备大小修和试验(如SF6气体含水量、油断路器绝缘试验等)计划 、反措项目和消缺措施
5
查阅相关资料、现场询问
有缺漏的不得分

3.3.4
有设备运行规程和检修工艺规程
10
查阅现场档案
缺一项扣2分,全部没有不得分

3.3.5
高压断路器允许不检修切故障次数有明确规定;对正常操作次数和短路故障开断次数进行记录和统计
5
查阅开关动作记录
未规定动作次数或未进行统计的不得分

4
互感器、耦合电容器、阻波器、避雷器和穿墙套管
170

4.1
技术状况
70

4.1.1
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

4.1.2
电流互感器、电压互感器测量精度满足计量要求
10
查阅设备台帐、校验记录
任一台不满足或未处理不得分;已有计划,能在6个月内处理的扣5分

查评依据:
DL/T 448- <电能计量装置技术管理规程>
4.1.3
每年对所有电流互感器动热稳定及限值系数进行校核,符合所在电网短路容量和继电保护要求
10
查阅设备台帐,根据调度系统提供的资料校核
任一台不符合要求的不得分

4.1.4
定期测试CVT三相次级电压,三相不平衡率小于3%
10
查阅运行记录,现场测试
任一回路三相不平衡率大于3%,未寻找原因作出处理的不得分

查评依据:
500千伏电容式电压互感器反事故措施
4.1.5
互感器等设备引线接头无损伤、无过热现象,定期进行红外测温
5
查阅缺陷记录和试验报告
未开展定期测温工作不得分,有明显过热点且无措施的不得分,已有措施尚未实施的扣3分

4.1.6
阻波器载流容量符合要求,阻波器本体及引线接头无发热超温现象,引线无散股和断股现象
5
现场检查,查阅设备台帐及有关资料
不符合要求不得分

4.1.7
氧化锌避雷器泄漏电流检测幅值在允许范围内,定期测量阻性电流或功率损耗合格且无突然变大现象
10
现场检查,查阅设备台帐及有关资料
与初始值比较,幅值变大未分析原因的扣5分,超过允许值不作处理的不得分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>第14.2条
4.2
本体及部件
80

4.2.1
互感器外绝缘符合环境污秽等级要求,或采取有效防污闪措施(如加伞裙或涂RTV等)
15
现场检查,对照环境污秽等级和瓷件的爬电距离资料
无资料依据或不符合要求又未采取措施的均不得分

查评依据:
GB 5582-1993<高压电力设备外绝缘污秽等级>第4.1条
4.2.2
互感器(耦合电容器)无渗漏现象,油浸式互感器油位清晰、正常;SF6互感器压力正常,表计定期校验,指示正确
10
现场检查,查阅缺陷记录和运行记录
任一台有渗漏情况扣5分,严重缺陷、CVT、耦合电容器有渗漏油的不得分

4.2.3
电压互感器采取有效的防谐振措施,电容式电压互感器有制造厂经过铁磁谐振的试验报告
10
查阅设备台帐和出厂试验报告
不符合要求的不得分

4.2.4
穿墙套管的抗弯强度和导体载流量符合运行工况要求,经过大电流的穿墙套管法兰有防止涡流发热的措施,硅橡胶套管局放试验合格,充油套管油位正常,SF6套管气压正常
15
查阅资料、计算书和试验报告后现场核查
没有技术资料或试验报告的不得分,现场查核有部分不符合要求的扣4 - 6分

4.2.5
阻波器内元件完好,安装于支架上的支承式阻波器绝缘子爬电比距符合环境污秽等级要求,悬挂式有防止摆动的有效措施
10
现场检查,查阅图纸资料
不符合要求的不得分

4.2.6
设备交接验收试验完成,预防性试验未超周期,各项试验合格,项目齐全,试验方法正确,绝缘油色谱分析良好
20
查阅试验报告
有一类设备缺项的扣5分。不符合要求的不得分

4.3
专业管理
20

4.3.1
互感器、耦合电容器、阻波器、避雷器分别按类型定出预试周期及项目标准
5
查阅有关资料
有一类设备缺项的扣2分

4.3.2
设备台帐、厂家说明书、出厂及交接试验报告,有关图纸资料完整、正确
5
查阅有关资料和设备台帐
严重短缺的不得分,不完整、不规范的扣2 - 4分

4.3.3
预防性试验报告及其它有关试验记录
5
查阅报告
试验资料或记录不齐全的视情况扣2 - 5分

4.3.4
消缺记录、检修记录或改造记录齐全
5
查阅有关资料
严重不齐的不得分,不规范的扣2 - 4分

5
GIS装置
110

5.1
技术状况
70

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>
5.1.1
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

5.1.2
GIS主回路中各担负特定职能的元件(如断路器、隔离开关、负荷开关、接地开关、互感器、套管等)性能参数满足工况要求,每年根据系统短路容量核算动热容量满足要求
10
根据相关调度提供的运行方式和短路容量,查阅设备台帐参数作校验
根据实际安装地点的短路容量核算断路器开断能力能否满足,主回路动热稳定的承载能力是否符合要求,每年均有核算的记录,有遗漏的按相应比例扣分

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第10条
5.1.3
断路器开断故障电流次数累计,接地开关开合故障电流累计,均未超过制造厂允许值
5
核对运行记录与台帐参数
未作运行记录的不得分

5.1.4
断路器和隔离开关间有完善的电气(机械)防误闭锁,且性能保持完好

2
现场检查
无闭锁或虽有闭锁但性能不完善的不得分

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第6.15条
5.1.5
按制造厂规定对电压互感器、电流互感器和避雷器进行检修试验,状态良好
2
查阅修试记录
未作规定或未按规定进行的不得分

5.1.6
液压(或气动)机构按制造厂规定作定期维修,机构储能电动机启动次数符合制造厂规定
2
查阅缺陷记录、维修记录
如有起动频繁或补压时间过长已查明原因并及时处理的不扣分,未进行此项工作的不得分

5.1.7
接地连接状态完好
2
现场查询
有一处不完善的扣1分,发现两处以上的不得分

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第6.2条
5.1.8
GIS的外壳温升,在运行人员易触及部位不超过30℃,其它部位如温升超过40℃应作出明显的高温标记
2
现场查询
不符合要求的不得分

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第4.4.2条
5.1.9
GIS装置无威胁安全运行的重要缺陷(如触头发热、严重漏气、SF6气体湿度严重超标、液压机构渗油严重、”打压”频繁等
5
查阅缺陷记录,现场检查
问题严重未作处理的不得分

5.1.10
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照交接验收试验标准或预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

5.2
GIS装置的气体管理
30

5.2.1
GIS的每个封闭压力系统(可由若干气路连通的隔室组成)均装有气体密度监视装置,密度继电器(或压力表)定期校验,指示正确
5
查阅设计资料、台帐和现场检查
有一台装置不符合要求的扣2分,未作定期校验的不得分

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第6.3及6.7条
5.2.2
每个封闭压力系统无严重渗漏,年漏气率小于1%
5
查阅缺陷记录及交接验收记录
任一独立隔室年漏气率超标的扣2分,两个及以上漏气率超标的不得分

查评依据:
DL/T 603-1996<气体绝缘金属封闭开关设备运行及维护规程>第3.6条
5.2.3
定期测量每个独立隔离室的SF6气体含水量符合规定:有电弧分解物隔室,交接验收时≤150μL/L,运行中≤300μL/L;无电弧分解物隔室,交接验收时≤500μL/L,运行中≤1000μL/L
10
查阅测试报告
有一独立隔室气体不符合要求的扣2分,两个及以上不符合要求的不得分,对不符合要求的气室发现后找出漏气点,并已消缺达标的不扣分

1. 查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第6.1条
2. 进口设备可遵循制造厂商的标准
5.2.4
定期校验低气压和高气压闭锁装置,功能完好;当气体密度(或相应压力)降至接近最小运行值时发出信号;当降至最小运行值时断路器闭锁,并发出信号
5
查阅定期测试记录或试验报告
无试验报告的不得分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>第8.1.1条表10
5.2.5
户内式GIS装置的安装室中抽风口应安置在室内下部,并设置氧量仪和SF6浓度报警仪,当气体浓度超过1000μL/L,氧量低于18%时报警
5
现场检查
有通风口但部分排气装置失灵的扣2分,均不符合要求的不得分

查评依据:
DL/T 639-1997<六氟化硫电气设备运行、试验及检修人员安全防护细则 >第4.3.2及4.3.3条
5.3
专业管理
10

5.3.1
备有GIS装置和SF6气体管理的相关技术标准和管理文件,并据以对本厂GIS装置的相关内容,如定期试验项目、内容要求和试验周期作出规定,作为运行管理的依据
5
查阅资料和厂内制订的规定
技术标准或管理文件不齐的扣2分,未对定期试验项目、内容、周期作出规定的扣2分

5.3.2
GIS按功能或元件组合划分为充气压力各不相同的若干隔室,用隔板隔离,予以编号,在结构图纸上注明,与现场一一对应
2
查阅相关图纸及现场检查
图纸不清晰的扣1分,不符合要求的不得分;在现场有隔室模拟图,并注明隔室充气压力和隔板编号的不扣分

查评依据:
GB 7674-1997<72.5
kV及以上气体绝缘金属封闭开关设备>第6.12条
5.3.3
安装使用说明书、出厂试验资料和有关图纸完整、正确
2
查阅技术档案
未建技术档案的不得分

5.3.4
交接验收和解体大修的试验报告和有关资料完整、正确
1
查阅技术档案
未建技术档案的不得分

6
外绝缘和防污闪
100

6.1
交接验收试验或绝缘预试项目齐全,试验合格,报告完整
20
对照预试规程
试验项目不全的扣10-20分,个别项目不合格的扣4-20分

6.2
设备(含棒型绝缘子及悬式绝缘子串) 外绝缘符合环境污秽等级要求或采取了有效防污闪措施(如加伞裙或涂RTV等)
30
对照环境污秽等级验算悬式绝缘子爬距,查阅台帐及盐密测量记录
存在空白点的视情况扣6 - 15分,严重不符合要求且无相应措施的不得分

查评依据:
GB 5582-1993<高压电力设备外绝缘污秽等级>第4.1条及附录A
6.3
悬式绝缘子串按规程要求定期检测低值或零值绝缘子,合成绝缘子定期外观检查
20
查阅测试记录和检查记录
有零值绝缘子未作处理的扣4 - 8分,220千伏每串含有2个零值绝缘子、500千伏每串含有3个零值绝缘子的不得分,未定期检查的不得分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>第10条
6.4
定期测量盐密值,记录完整
15
查阅盐密测试记录及污区分布图
未建立盐密监视的不得分,如与所在地区供电部门订立协议,由其提供盐密监视资料的不扣分

6.5
建立外绝缘定期清扫和测试记录或试验报告,建立包括安装、改造竣工图纸、资料的技术档案
15
查阅资料记录
资料不规范的酌情扣分

7
过电压保护和接地
100

7.1
过电压保护和接地设施的运行工况
55

7.1.1
避雷针(线)的直击雷保护范围满足所有被保护的设备、设施的要求
10
查有关图纸资料和现场检查,重点校核新扩建设备是否满足要求
不符合要求的不得分,新扩建设备在原有保护范围外又未没有措施的加扣3.6.1条标准分5分

7.1.2
雷电侵入波的保护能满足厂内所有被保护电气设备的要求
10
查阅图纸资料,现场检查,校核避雷器与被保护设备电气距离能满足电力行业标准的规定
不符合要求的不得分

查评依据:
DL/T 620-1997<交流电气装置的过电压保护和绝缘配合>
7.1.3
避雷器应正常投运,按交接验收试验或预试规程试验合格
5
现场检查,查阅试验报告
有一处不符合要求的不得分

7.1.4
500kV系统内过电压防护措施完善,符合电力行业标准要求,对厂内可能发生的操作过电压(如GIS在投切闸刀时产生VFTO等)和谐振过电压有相应技术措施
10
查阅内过电压计算分析资料和系统调试报告,查运行记录和有关事故报告,查预防发生谐振的具体措施
资料不规范的扣2—4分,出现内过电压事故后无防止对策的不得分,并加扣3.6.1条标准分的5分;对厂内可能发生谐振过电压无预防措施的不得分

查评依据:
DL/T 620-1997<交流电气装置的过电压保护和绝缘配合>
7.1.5
变压器、并联电抗器中性点过电压保护设施完善,500kV线路电抗器中性点小电抗器运行正常,220kV不接地运行变压器中性点采用棒型间隙保护方式,其装置布置合乎规范
10
查阅设备台帐资料和现场检查
不符合要求的不得分

7.1.6
接地装置(含独立避雷针)的接地电阻按规定周期进行测试合格
5
查阅试验报告
未按规定周期测试的或接地电阻不合格的不得分

查评依据:
DL/T 621-1997<交流电气装置的接地>,DL/T 596-1996<电力设备预防性试验规程>第19条
7.1.7
定期接地装置(包括设备接地引线)的截面热稳定容量满足行业标准要求
5
现场核实,查阅检验资料
未进行校验或接地装置(包括接地引下线)不满足要求的不得分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>,DL/T 621-1997<交流电气装置的接地>
7.2
过电压保护和接地设施技术状况
30

7.2.1
避雷针及接地引线状态良好,运行年久、锈蚀严重的避雷针设法对其机械强度进行检查,防止断落造成事故
10
现场检查,查阅检查记录
未进行检查,或锈蚀严重未采取措施的不得分

7.2.2
接地引下线与接地网的连接情况按规定周期进行导通检查,对运行 以上或腐蚀严重地区的接地网或使用不良降阻剂的接地网进行开挖检查
10
查阅检测和开挖记录
未定期检测导通接地的不得分,未开挖的加扣10分

查评依据:
DL/T 596-1996<电力设备预防性试验规程>第19.2条表47
7.2.3
主变压器中性点接地引下线,应有两根截面均满足热稳定要求的导体与主接地网不同地点相连接
10
现场检查
不符合要求的不得分

查评依据:
<防止电 力生产重大事故的二十五项重点要求>第17.7条
7.3
专业管理
15

7.3.1
建立直击雷防护图技术档案,历年改扩建设备有防护范围计算书或改建设施图
5
查阅资料档案
不规范的扣2分,未建立技术档案的不得分

7.3.2
建立内过电压措施技术档案,计算分析资料保存完整,有关事故报告或运行记录存档完整
5
查阅资料档案
不符合要求的不得分

7.3.3
建立各项定期检查规定,定期检查后记录完整,试验报告规范
5
查阅资料档案
未作定期检查规定的不得分,记录不完整的酌情扣分

8
发电机励磁系统
110

8.1
技术状况
65

查评依据:
GB 7409-1997<同步电机励磁系统>,DL/T 843- <大型汽轮发电机交流励磁系统技术条件>,DL/T 650-1998<大型汽轮发电机自并励静止励磁系统技术条件>,DL/T 583-1995<大中型水轮发电机静止整流励磁系统及装置技术条件>,DL/T 491-1999<大中型水轮发电机静止整流励磁系统及装置运行、
