变压器设备招标文件.doc

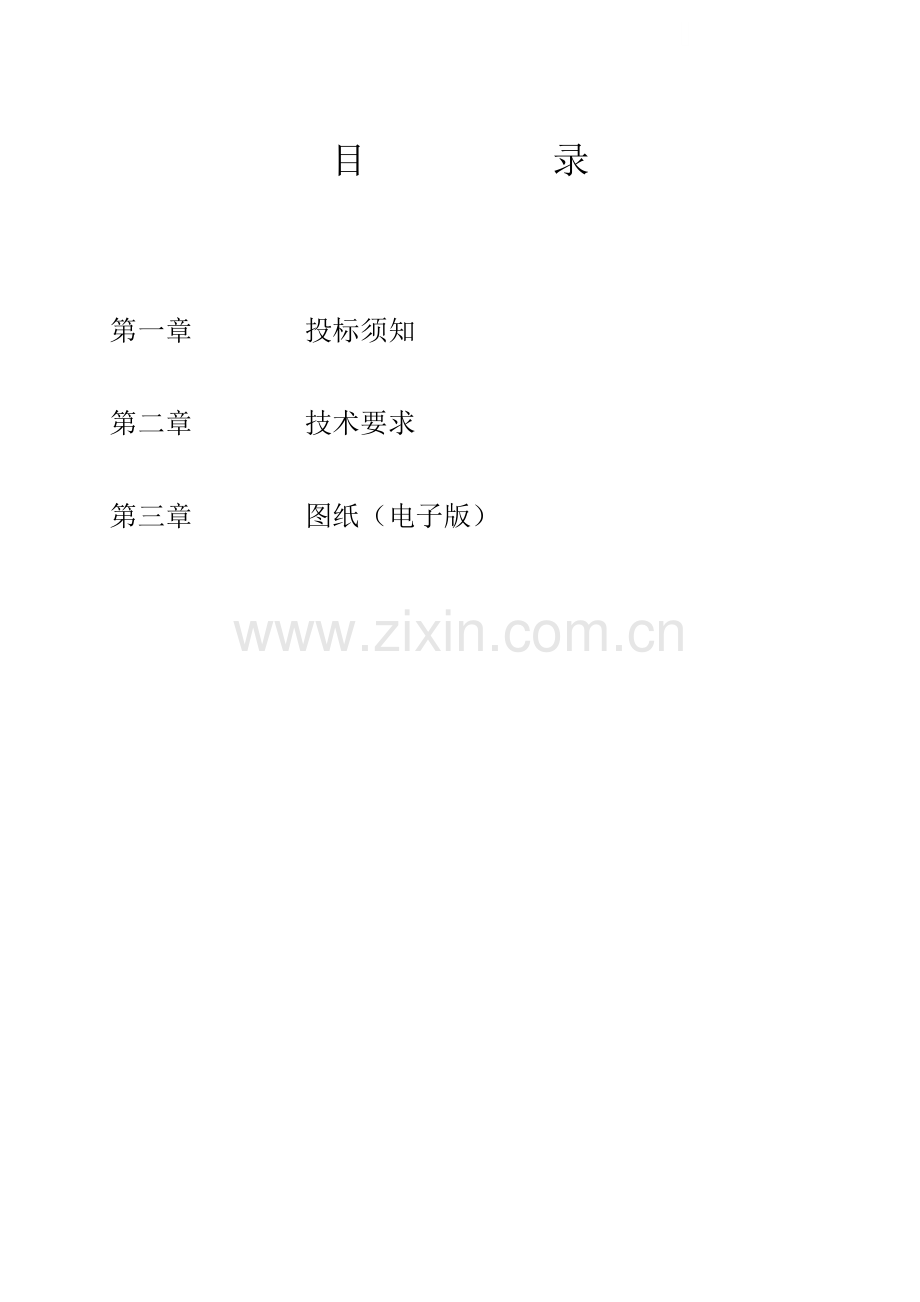

目 录

第一章 投标须知
第二章 技术要求
第三章 图纸（电子版）

第一章 投标须知
第1条 工程概述
1.1 招标设备名称：变压器设备
1.2 工程名称：变配电工程
1.3 工程建设地点：***
1.4 招标人：北京市***房地产开发有限公司
1.5 监理单位：***咨询公司
第2条 合格条件与资格要求
2.1 具有变压器设备生产能力的生产企业或具有代理资格的代理商。
2.2 投标人应随投标文件提供下列资格证明材料（其中复印件必须加盖投标人公
章，公章不得盖在原发证单位公章的位置上）：
① 投标人营业执照及相关资质证书复印件；
② 投标人在过去三年内承接和正在实施的与本招标工程相类似的工程业绩和合同履行情况（列表表示，附合同复印件）；
③ 投标人向其开户银行开出的，允许该银行向招标人提供投标人财务状况证明
的授权书的复印件；投标人给予招标人的为本工程项目可向投标人开户银行查询投标人有关财务状况的授权书。以便招标人判定投标人是否具有足够自有生产流动资金，能为本工程顺利进行提供资金保证，是否具有合同要求的提供各类保函的能力。
④ 有关目前涉及投标人的诉讼、仲裁案件的情况。
第3条 投标费用
3.1 投标人应承担其投标文件准备与递交所涉及的一切费用。
3.2 投标人领取招标文件时须交纳招标文件工本费300元。
第4条 招标方式和招标范围
4.1 招标方式：本工程采用邀请招标方式。
4.2 招标内容：
变压器设备；

4.3 技术要求以及各规格设备数量详见本招标文件第二章。
第5条 合同形式
5.1 本次招标工程合同采用固定单价合同，结算时按设备的实际供应数量计算总价。
第6条 设备质量和执行标准
（详见技术要求）
第7条 供货周期
7.1请投标单位自行报出供货周期。
7.2交货时间以双方合同签订的供货期为准。
第8条 招标文件的内容
投标须知
技术要求
图纸（电子版）
第9条 招标文件的澄清
9.1 投标人在获得招标文件后5日（工作日）内，如对招标文件有疑问，请以书面
形式向招标人递交质疑文件。
9.2 招标人在收到质疑文件后将尽快予以答复或追加补充招标文件，必要时招标人
将就投标人提出的问题通过答疑会议进行解释，并以书面形式发至各投标人。答疑会议的时间及地点招标人将提前24小时书面通知投标人。
9.3 答疑会的会议纪要（包括所有问题和答复的附件），招标人将以招标文件补充
文件的方式提供给所有获得招标文件的投标人，当招标文件的内容与补充文件的内容不一致时，以补充文件为准。
第10条 招标文件的修改
10.1 招标人在自招标文件发出至投标截止日期前3日期间内的任何时候，有权对
招标文件进行修改。这种修改将作为招标文件的补充文件以书面形式向获得招标文
件的投标人发出。招标文件的补充文件与原招标文件具有同等法律效力。
10.2 投标人在收到招标文件的任何补充文件后，应立即以书面形式通知招标人，确
认已经收到招标文件的补充文件。
10.3 如果招标人对招标文件进行了修改，必要时可以通知投标人延长本须知第17
条规定的投标截止时间。这种通知将以书面形式发给投标人，投标人收到通知后，应以书面形式通知招标人，确认已经收到此通知。
10.4 本招标文件（含补充文件）是投标人编制投标文件和签订合同的主要依据。
第11条 投标文件的组成
投标书应包括下列部分：
（1） 投标书；
（2）投标报价
（3）投标设备清单
（4）投标设备技术说明及偏差
（5）投标设备产品样本
（6）按照第2条要求出具的资格证明文件
（7）售后服务承诺
（8）按照第14条规定要求提供的保证金
（9）招标文件中给出的其它附表
（10）上述文字性文件的电子版（一份）
第12条 投标报价
12.1 本招标设备采用综合单价形式报价，报价按设备的不同型号分别列项。报价单内除列出本招标文件技术条款规定型号的产品价格外，还应报出投标人生产（或代理）的其他所有型号的产品价格，以供招标人在需要时选择。
12.2 投标报价除包括设备本身的价格外，还应包括设备的包装、运输、指导安装、配合送变电专业安装单位的调试和验收，以及操作维修人员的培训等全部费用。
第13条 投标书的有效期

自投标截止日期起90天内，为投标的有效期。
第14条 投标保证金
14.1 投标人应提供金额为 伍万元整 人民币的投标保证金。投标保证金须使支票，在收到标书后的5日内送至以下地点：
14.2 对于未能按要求提交投标保证金的投标人，其投标书将被招标人视为非响应性
投标或未能响应招标文件要求的投标而予以拒绝。
14.3 未中标投标人投标保证金的退还，最迟不超过规定投标书有效期满后的28天。
14.4 对于中标人的投标保证金暂不予退还，中标后转为履约保证金。
14.5 如有下列情况之一，招标人将不退还投标保证金：
（1） 投标人在投标文件有效期内撤回其投标文件；
（2） 中标人未能按招标人规定的时间签署合同；
（3） 中标人未能按招标人规定的时间提供履约保证金或履约保函；
（4） 投标人未遵守本招标文件的其它有关规定。
第15条 投标文件的形式和签署
15.1 投标人应按本须知第 11条的规定准备1份投标文件正本和 3 份投标文件副
本，并注明“正本”和“副本”。正本和副本不一致时，以正本为准。
15.2 投标文件的正本和副本均应打印，并由投标人法人代表或其正式授权人签名或
盖章，并加盖单位公章。相应的授权书应以书面委托的方式出具，并附在投标文件中，投标文件如有任何增加或修改，其正副本均应有投标人法人代表或其授权的投标文件签字人签名或盖章。
15.3 全套投标文件应无涂改、行间插字或删除。除非这些删改是根据已发出的招标
文件的指示进行的，或者是投标人造成的必须修改的错误。在这种情况下，修改处应由投标人法人代表或其授权的投标文件签字人签字或盖章。
第16条 投标文件的密封与要求

16.1 投标文件的密封用专用封条在投标文件袋背面上方开口处密封，并填写密封
日期，封条上加盖投标人公章和法定代表人印鉴各两枚。投标文件袋正面按规定加盖投标人公章和法定代表人印鉴各壹枚。
16.2 本须知第11条中规定的组成投标文件的各项应分别密封为以下三个部分：
“商务标”部分：密封投标书及全部报价文件；
“技术标”部分：密封设备技术资料及说明书、主要材料的说明资料等。
“资质文件”部分：密封除商务标和技术标以外的其它资料。
16.3标书封面上应明确标注“正本”或“副本”字样。
第17条 投标截止时间
17.1 投标截止时间为2004年 11 月 8日 16:30 时。
17.2 请投标人于2004年 11月 8日 16:30时前将按规定密封完毕的投标文件报送到：
17.3 招标人在本须知规定的投标截止时间以后收到的任何投标文件，将原封退还
给投标人。
第18条 投标文件的修改与撤回
18.1 投标人可以在递交投标文件后修改或撤回其投标文件。但这种修改或撤回的
通知必须在第17条规定的投标截止日期前书面送达招标人，并得到招标人的确认。
18.2投标人对其投标文件的修改必须按第16条关于投标文件递交的规定备制、密
封、标志和递交，另外还应在密封袋上标明“修改”或“撤回”字样。
18.3 在投标截止日期后，投标人不能修改投标文件，也不能撤回投标文件。
第19条 开标
本次招标的开标、评标工作不邀请投标单位参加，由招标方自行组织专业技术人员进行评审。
第20条 投标文件的有效性
20.1 凡有下列情况之一的投标文件，将被视为废标：
① 投标文件未能按招标人指定的时间、地点送达的；

② 投标书未按规定密封且未加盖公章和法定代表人印鉴的；
③ 投标书内容不全，字迹模糊难以辨认，或未按本须知要求填写的；
④ 投标人递交两份或多份内容不同的投标文件，或在一份投标文件中报有两个或多
个报价，且未声明哪一个有效的；
⑤ 未按招标文件的要求提交投标保证金的。
20.2 在详细评标前，招标人将首先审定投标文件是否在实质上响应招标文件的要
求，如果招标人认为投标文件没有在实质上响应招标文件的要求 则招标人有权拒绝接收该投标文件。
20.3 投标人在投标文件的审查、澄清、评价和比较以及授予合同决定的过程中，
对招标人施加影响的任何企图和行为，都可以导致其被取消竞标资格退出投标。
第21条 评标
21.1 招标人将按照有关规定组成评标委员会。
21.2 本次招标采用综合定量评标办法，评标委员会将根据投标人的商务标、技术
标、企业资质、信誉、供货周期、质量等各项指标，本着公平、公正、公开的原则综合评定，择优选择中标单位。
21.3 招标人在签约前任何时候，均有权根据评标委员会的评审意见接受或拒绝任
何投标，宣布招标程序无效，或拒绝所有投标。
第22条 中标通知书
22.1 在投标文件有效期内，招标人将用书面形式通知中标人其投标文件被接受，
并向中标单位发出中标通知书。
22.2 中标通知书将成为合同的组成部分。
第23条 合同条件
23.1 本招标文件是合同条款的重要组成部分。
23.2 合同文件及其解释顺序：
除非合同书另有规定外，合同组成和解释顺序如下：
① 合同协议书；
② 中标通知书；

③ 投标书及其附件（含投标报价）；
④ 设备的技术标准、规范、北京市有关规定和其它有关技术资料、技术要求等。
⑤ 国家和北京市关于合同管理的规定。
23.3 设备款支付方式：
投标人应结合自身的能力，报出最优惠的付款方式。投标人的付款方式将是招标人评标的因素之一，良好的付款方式可以增加投标人的中标机会。
第24条 合同的签署
中标通知书发出后，招标人与投标人在中标通知书规定的时间内签订合同，本招标文件中所有规定的有关合同部分的条款均作为供销合同条款的一部分，当本招标文件规定与标准合同文本有矛盾时，以本招标文件规定为准。

第二章 技术要求
目 录

一、 技术总则
二、 厂家需提供技术文件及资质
三、 变压器型号
四、 订货技术参数
五、 变压器的主要技术要求
六、 主要材料材质要求
七、 产品技术性能符合条件
八、 订货图纸
九、 售后服务
十、 厂家提供的投标技术表格

一、 技术总则
（一）、说明
本总则是招标文件的重要组成部分，投标人所提供的变压器设备等应符合本总则的要求。
1．提请投标人仔细阅读招标文件的全部条文。对于招标文件中存在的任何含糊、遗漏、相互矛盾之处，或是对于技术规格以及其他条件不清楚的情况，投标人应开标之前规定的时间内向招标人寻求书面澄清。
2、投标商必须按招标文件各章节条款的内容、顺序作出实质性应答，列出每台设备的要求性能指标，任何不遵照招标要求的投标文件，将承担被拒绝接受的风险。
3、投标商投标时必须提供设备的必要说明、样本及图纸其资料应足够详细使招标方确认投标商所提供的配置是否与招标技术要求相符。
4、本技术规格及要求所使用的标准和规范如与投标人所执行的标准发生矛盾时，按较高标准执行。
5、买方保留在签订合同前，对本技术规格及要求补充和修改的权利，投标人应承诺予以配合，如提出修改，具体事项由中标人与买方另行商定。
6、投标人所提供的货物，如若发生侵犯标牌产权的行为时，其侵权责任与买方无关，应由投标人承担相应的责任，并不得损害买方的利益。
（二）．所遵循的标准和质量保证
1、投标人提供的所有货物，其制造商应有完善的质量检测手段和质量保证体系，产品符合国家标准和行业标准，投标人在投标书中应对其质量保证体系做出说明。
2、投标人提供的所有技术文件中的技术指标除非在技术规格中另作规定外，均应使用相应的国际先进标准、中国国家标准、行业的相应标准、国际标准化协会标准。
3、投标人所提供货物的设计、制造、产品性能、材料的选择和材料的检验及产品的测试等，都应按国内外通行的现行标准和相应的技术规范执行。而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。
4、投标人提供货物所使用的度量衡单位除技术规格中另有规定外，应统一用公制单位。
（三）．主要技术参数和要求
1、投标人所提供的货物技术规格应符合每个分项设备的技术规格和要求，如果投标
人不能响应招标文件技术规格和要求中的某项技术规格，投标人应在规格、技术参数偏离表中说明偏离情况；如果投标人不提供规格、技术参数偏离表说明偏离情况，则将认为提供的货物完全符合本招标文件的要求。
（四）．技术文件要求
1． 投标人必须按规定要求提供投标货物的详细技术资料，以方便招标人评标、定标。投标人提交的产品样本必须是“原件”而不是“复制件”，并且所提供的产品样本必须同货物相一致。
投标人提供的技术文件包括，但不局限于：
（1） 变压器投标型号全套样本；
（2） 变压器平面排列布置图
（3） 二次接线图
（4） 检验、测试报告；
（5） 土建予留布置图；
2． 为使用户作好准备工作，卖方应在合同生效后10天内，按每台（套）变压器给最终用户提供一套产品的全套技术资料，其中包括操作使用手册、维修手册和保养手册等。以上提到的另一套完整技术资料随每批货物包装发运。
3． 中标方必须配合设计院与买方技术人员到供电部门审图盖章等事宜。
（五）．技术服务
1． 买方有权对产品进行发货前的检验，卖方负责邀请买方人员（2人）到制造厂检查制造工艺、原材料质量、产品质量和生产进度。并参加产品出厂试验（但不作为验收），检查合格产品才允许出厂，卖方应为买方进行上述检查提供便利的条件，具体时间在发货前10天通知买方，其费用由卖方承担。
2． 卖方的责任包括从投标货物及其配件的制造到整台套设备的交付使用。在货物安装和交付使用期间，都应能够派专业技术人员到用户所在地进行指导。
3． 货物使用期间，凡发生质量问题或需要技术支持，卖方均应能够及时地提供业主与委托的安装公司提出的技术服务要求。在质量保证期内，业主发出通知后，卖方应提供维修服务，免费修理或更换不合格的零部件直至整台设备，以保证设备正常运行。
4． 质量保证期内的服务
1）备件更换

对由于硬件质量问题造成的硬件自然损坏，卖方将提供现场服务，免费维修更换损坏的硬件。由于买方人为原因造成的硬件损坏，卖方有义务对损坏的硬件作有偿更换。
2）故障响应
卖方所提供的软硬件系统发生故障后，买方应立即通知卖方，卖方应在接到故障通知后2小时内派技术人员到达现场，排除故障。
（六）．包装与储运要求
1． 包装与保护
卖方应确保所提供的货物在装卸、运输和仓储过程中有足够的的包装保护，防止货物受潮、生锈、被腐蚀、受到冲撞以及其他不可预见的损坏。
2． 货物的包装
货物的包装应为生产厂商出厂时的原包装。
3． 货物装箱清单和文件
货物包装箱内必须附有详细的装箱清单，装箱清单应清楚标明与变压器相对应的编号和名称。在包装箱中必须附有招标文件所要求的所有文件和资料。
（七）．设备的安装、调试和验收
1． 现场验收
设备、附件及备件的开箱检验，应在货物到达交货地点后10天内在招标文件指定的现场完成，。所有货物必须提供产品合格证及保单，注明出厂日期。卖方工程师和买方工程师双方同时在场情况下，买方进行开箱检查，如果发现设备调换、元件配置改变、技术资料不全，外观破损，变形缺件或已经使用过等质量问题，买方工程师拒绝验货，并通报卖方，按卖方违约处理。
2． 场地环境
1） 货物到达安装现场后，卖方按有关技术规程的规定负责存放和保管，如卖方有特殊要求，应向买方及早提出。
2） 卖方的货物安装工程师在到现场安装之前，应将货物安装前对安装现场的具体要求通知给买方。
3. 安装调试
1）卖方应提供货物出厂前调试并运转合格的报告和记录。
2）设备安装期间，卖方积极配合技术支持服务。

4、工程验收
1） 如果性能测试结果满足合同、招标文件以及国家有关规定的要求，则认为本合同中签署的全部货物的性能测试是成功的。
2） 如果性能测试结果不合格，卖方工程师应以书面形式向买方说明失败的原因，排除故障后重新测试。如测试次数超过3次或合同规定的期限，买方有权拒绝验收，并按卖方违约处理。买方除有权没收卖方的履约保证金外，还有权追索因卖方造成工期延误而给买方造成的经济损失。
1） 卖方积极配合强电、消防、弱电的技术对接以及安装公司的安装调试验收工作。
2） 设备安装调试和运行后，由买方或买方委托的专业安装公司负责联系供电部门设备厂家配合，按国家有关标准进行联合验收发电。
（八）．备件和培训
卖方提供出厂标准供应的备品备件，并负责对买方使用、维护人员进行组装、操作、维护和修理的培训。

二、 厂家需提供技术文件及资质：
1、 国家经贸委《推荐目录》入围证明
2、 厂家的企业法人营业执照
3、 变压器全套技术样本
4、 ISO9000质量体系认证证书
5、 ISO14001环境管理体系证书
6、 产品鉴定证书、检试验报告
7、 进口部件的商检证明（随设备进场带来）
8、 产品型号及专利证书
9、 荣誉证书
10、 产品运行证明及业绩表（北京地区同型号）
三、变压器型号：
SCB9-2000KVA/10/0.4KV
（10千伏环氧树脂浇注干式变压器）
台数：4台

编号：1TD；2TD；3TD；4TD；
相数：三相
频率：50HZ
工作场所：亚奥国际广场地下一层变配电室
四、订货技术参数：
1） 额定容量：2000KVA
2） 高压额定电压：10KV 最高工作电压12KV
3） 高压分接范围：10±（2.5×2）%
4） 低压额定电压:0.4KV~0.23KV
5） 相数 三相
6） 频率 50HZ
7） 联结组标号 Dyn11
8） 空载损耗 2.38KW
9） 负载损耗 13.36KW(75摄氏度)
10） 短路电压 8%
11） 绝缘等级 F
12） 绝缘水平 L175AC35/L10AC5
13） 冷却方式 配强迫风冷系统(AF)（输出容量应提高50%）
14） 防护等级 IP20
15） 罩壳进出线方式 下进上出(高压进线: YJV3×185；低压出线5000A母线桥)
16） 海拔 1000米以下
17） 最低温度 零下20度
18） 最高温度 45度
19） 户内环境湿度（相对湿度）日平均不大于95%，月平均不大于90%。
20） 噪音水平 小于50dB（条件是输出100%额定容量）
21） 设防止电磁干扰的措施
五、变压器的主要技术要求：
1． 变压器的继电保护：
过负荷保护、过流保护、速断保护、零序保护、变压器高温报警、超温跳闸的综
合继电保护。
2． 其它附件技术要求：
1） 保护罩随厂家配套，防护等级IP20，应设铝合金外罩，外罩大门应配置连锁装置或电磁锁，防止带电开门。
2） 配备超温显示和控制装置（巡回显示温度，高温报警，超温跳闸，自动启停风机），温控系统具有超温报警和掉闸接点，其接点容量达到DC220V.2A测温元件置于二次绕组上端内侧。温控箱设置在铝合金保护罩的外壳上，要求四台变压器的温控箱高度、设置面一致，并操作维修方便，具体位置参见变配电室布置图，厂家自定。
3） 风机电源AC220V取自于低压开关柜。操作电源是直流屏提供的直流电源（DC220V），变压器温度大于110。C，风机启动，低于90。C停止，大于155。C，发出高温报警，若大于170。C发出超温跳闸信号。
4) 预留楼宇自控接口（变压器的温度显示、超温报警监视功能）。
六、主要材料材质要求：
1） 环氧树脂：进口、性能要求：附着力强、韧性好、抗老化、防雾、绝缘强度高。
2） 硅钢片：进口、性能要求：高导磁、厚度薄、低损耗。
3） 绝缘材料：进口、性能要求：绝缘强度高、体积小、质量轻。
4） 铜排：性能要求：表层、光亮、不易氧化。
5） 铜箔：进口、性能要求：圆边无毛刺、纯度高、导电性能好。
七、产品技术性能符合条件：
1） GB6450-86（干式变压器国标）
2） GB/T10228-1997（干式变压器技术参数和要求）
3） 3T.01.002SZJS(技术条件要求)
4） 试验合格证书(国家变压器质量监督检验中心发证)
5） 试验报告(国家电力公司发证)
6） 产品鉴定证书(组织鉴定单位:国家机械局、国家电力公司)

八、订货图纸：(电子版格式：AUTOCAD2002)
序号
图纸目录
图纸编号
1
电气设计说明
D1--01
2
高压配电系统图
D1--02
3
变配电室低压排列图（一）
D1--03
4
变配电室低压排列图（二）
D1--04
5
变配电室低压排列图（三）
D1--05
6
变配电室低压排列图（四）
D1--06
7
变配电室平面及剖面图
D1--08
8
变配电室照明及接地平面图
D1--09

九、售后服务：
质保期：
变压器交付使用后，厂家应提供两年的质保期。
售后服务：
厂家在京应设有完善的售后服务机构，能保证设备安装后的安全运行。
故障排除：
当设备运行出现异常或故障时，厂家应在接到买方通知后三环外2小时内到达，并及时采取相应有效的维修措施。
技术培训服务：
卖方应免费技术培训招标方2人。
十、厂家提供的投标技术表格：
1、交货一览表；
2、技术规格偏差表；
3、售后服务表；
4、主材明细表（厂家可自行加项）；
5、制造厂家生产、测试设备一览表;

技术附表1：交货一览表

序号
货物名称
规格型号
数量（台）
质量标准
交货期
交货地点
1

2

3

4

5

6

授权代表人：（签字） 投标单位：（盖章）

年 月 日

技术附表2：技术规格偏差表

标书要求

投标偏差

备注

授权代表人：（签字） 投标单位：（盖章）
年 月 日
技术附表3：售后服务表

售后服
务单位名称

值班电话

详细地址

负责人

常设机构

基本情况
人数及构成

车辆及工具

备品备件

可提供的
优惠条件

设备保
修内容

设备保
修期

授权代表人：（签字） 投标单位：（盖章）

年 月 日
技术附表4主材明细表

序号
部件名称
材质
产地
特点
1
高压线圈

2
低压线圈

3
铁芯

4
环氧树脂

5
硅钢片

6
温控箱

7
制冷风机

8
铜箔

9
铜排

10
铜导线

11
防护外壳

12
其它

授权代表人：（签字） 投标单位：（盖章）

年 月 日

技术附表5制造厂家生产、测试设备一览表

序号
设备名称
规格型号
台数
产地

授权代表人：（签字） 投标单位：（盖章）

年 月 日
