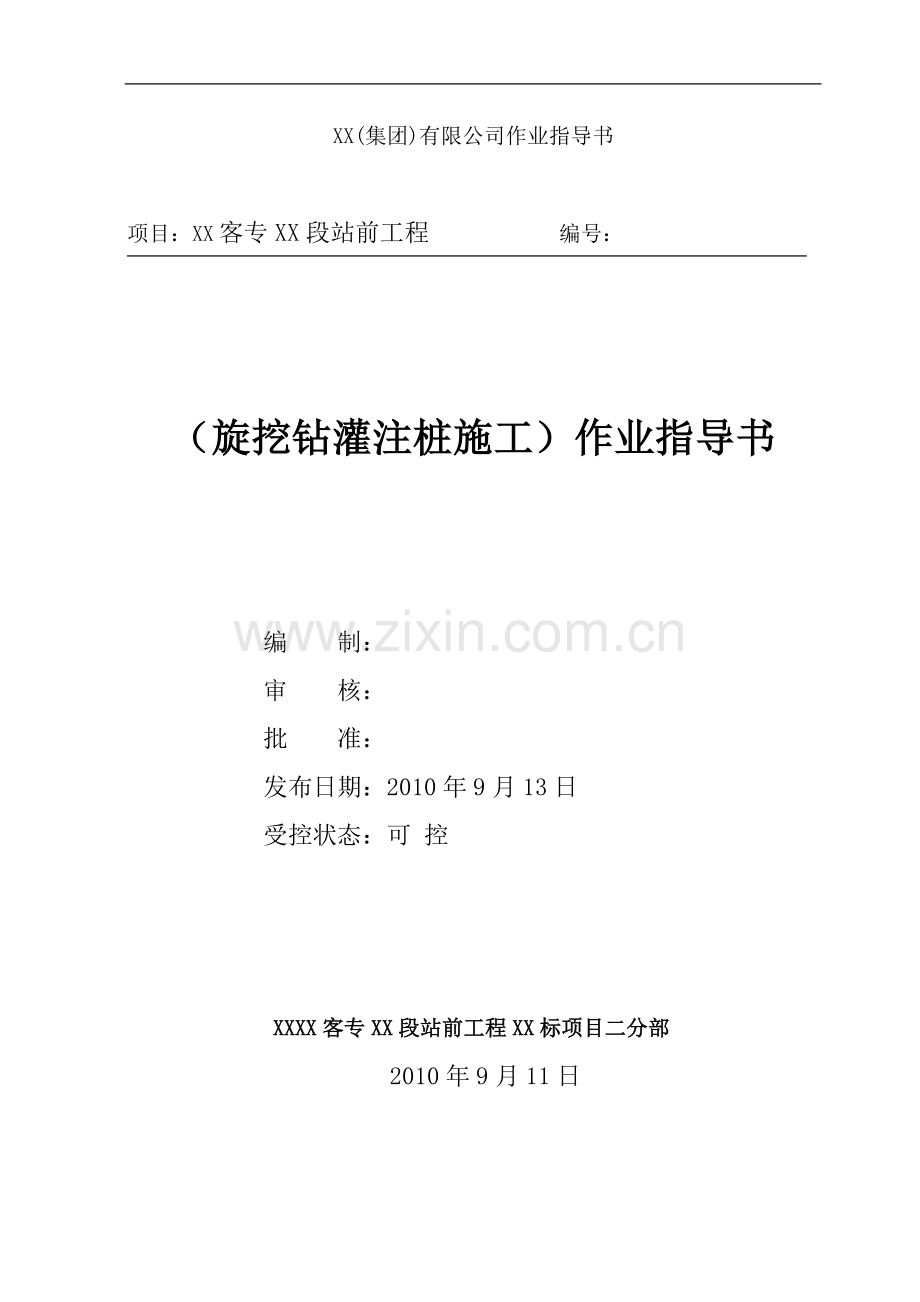

XX(集团)有限公司作业指导书项目：XX客专XX段站前工程 编号： （旋挖钻灌注桩施工）作业指导书 编 制： 审 核： 批 准： 发布日期：2010年9月13日 受控状态：可 控XXXX客专XX段站前工程XX标项目二分部 2010年9月11日旋挖钻灌注桩作业指导书1目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。2 编制依据客运专线铁路桥涵工程施工质量验收暂行标准（铁建设2005160号）客运专线铁路桥涵工程施工技术指南（TZ213-2005）XX铁路客运专线施工图设计文件3 适用范围适用于砂类土、碎（卵）石土或中等以下基岩的桥墩桩基施工。施工前应根据不同的地质采用不等的钻头。目前国内常用的德国产BG系列和意大利的R系列旋挖钻机。4 施工方法及工艺要求旋挖钻钻孔桩施工工艺流程见图1。4.1 施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下：首先确定钻孔桩位：按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于1m者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采用筑岛法。岛顶面通常高出施工水位0.751.0m。筑岛面积按钻孔方法、设备大小等决定。平整场地凿桩头测定孔位挖埋护筒钻机就位钻 孔制作护筒 第一次清孔测孔深、沉淤安放钢筋笼安放导管二次清孔灌注混凝土制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查钢筋笼制作桩基检测测沉淤安放隔离球泥浆补充泥浆处理旋挖钻灌注桩施工工艺流程框图（图1）4.2 泥浆制备在砂类土、碎（卵）石土或黏土夹层中钻孔，采用膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于15，可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。4.3 埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约20cm，护筒顶面高出施工水位或地下水位2m，埋设钢护筒，护筒内径比桩径大20cm，还需满足孔内泥浆面的高度要求，在旱地或筑岛时还高出施工地面0.5m。护筒埋置深度符合下列规定：岸滩上，黏性土不小于1m，砂类土不小于2m。当表层土松软时，将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。水中用锤击、加压、振动等方法下沉护筒。护筒埋入河床面以下1m；水中平台上按最高施工水位、流速、冲刷及地质条件等因素确定埋深，必要时打入不透水层。在水中平台上下沉护筒，由导向设备控制护筒位置。护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。4.4 钻机就位及钻孔 1） 钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。 2）钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 3）钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。应经常对钻孔泥浆及钻机对位进行检测，不符合要求时，应及时改正。应经常注意地层变化，在地层变化处应捞取样渣保存。4） 钻孔作业保持连续进行，不中断。5) 当钻孔深度达到设计要求时，对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即填写终孔检查证，并经驻地监理工程师认可，方可进行孔底清理和灌注水下混凝土的准备工作。4.5 清孔钻进中应用检孔器检孔，检孔器用钢筋笼做成，其外径等于设计孔径，长度等于设计孔径的46倍，按要求检查终孔的孔径、孔深、倾斜度检查合格后，再拆卸钻机进行清孔工作，否则重新进行扫孔。清孔的目的是使孔底沉碴、泥浆相对密度、泥浆中含钻渣量和孔壁厚度等指标符合规范要求。钻孔至设计高程经对孔径、孔深、孔位、竖直度进行检查确认合格后，即进行清孔。浇筑水下混凝土前沉渣厚度要满足设计要求，设计无要求时：柱桩不大于5cm；摩擦桩不大于20cm。严禁采用加深钻孔深度方法代替清孔。不论用何种方法清孔，在抽渣或吸泥时要及时向孔内加注清水或新鲜泥浆保持孔内水位。清孔达到以下标准：孔内排出或抽出的泥浆手摸无23mm颗粒，泥浆比重不大于1.1，含砂率小于2%，清孔时注意事项：在清孔排渣前必须注意保持孔内水头，防止坍孔；清孔后，孔底提取的泥浆指标符合设计要求。在灌注水下混凝土前，孔底沉淀厚度保持不大于5cm。4.6钢筋笼加工及吊放1）钢筋使用前应检验合格并清除钢筋表面锈皮，使钢筋表面清洁。2）钢筋骨架制作：钢筋笼骨架在制作场内分节制作。采用加劲筋成型法：制作时，按图纸设计尺寸做好加劲筋圈，标出主筋位置，焊接时，使加劲筋上任一主筋的标记对准主筋中部的加劲筋标记，校正加劲筋与主筋的垂直度，然后点焊，一根主筋焊好全部加劲筋后，在骨架两端各设一人转动骨架，将其余主筋逐根焊好，然后吊起骨架搁于支架上，套入盘筋，按设计位置布置好螺旋筋并绑扎于主筋上，点焊牢固。钢筋笼主筋接头采用双面搭接焊，每一截面上接头数量不超过50%，加强箍筋与主筋连接全部焊接。钢筋笼的材料、加工、接头和安装，符合要求。每个断面接头数量不大于50，相邻接头断面间距不小于1.5m。加工好的钢筋笼按安装要求分节、分类编号堆存。对于孔深较大的桩基，钢筋笼需要现场焊接的，钢筋笼分段长度不宜少于18米，以减少现场焊接工作量。现场焊接按设计及规范要求施工。钢筋骨架的制作和吊装的允许偏差为：主筋间距10mm；箍筋间距20mm；骨架外径10mm；骨架倾斜度0.5；骨架保护层厚度20mm；骨架中心平面位置20mm；骨架顶端高程20mm；骨架底面高程50mm。3）钢筋骨架保护层的设置采用M50高强度砂浆预制而成，预制块为圆饼滚轮式高强度砂浆垫块，外径为12.2cm，内孔直径1.8cm，厚4cm。安装时采用16钢筋与桩基主筋焊接牢固，一般沿钻孔竖向每隔2米设置一道，每道沿圆周对称的设置4块。4）钢筋骨架的存放、运输与现场吊装骨架的运输无论采取何种方法运输骨架，都不得使骨架变形，当骨架长度在6m以内时可用两部平板车直接运输。当长度超过6米时，应在平板车上加托架。如用钢管焊成一个或几个托架用翻斗车牵引，可运输各种长度的钢筋笼，或用炮架车采用翻斗车牵引或人工推，也可运输一般长度的钢筋笼。钢筋笼制作完成后， 骨架安装采用汽车吊，为了保证骨架起吊时不变形，对于长骨架，起吊前应在加强骨架内焊接三角支撑，以加强其刚度。采用两点吊装时，第一吊点设在骨架的下部，第二点设在骨架长度的中点到上三分点之间。对于长骨架，起吊前应在骨架内部临时绑扎两根杉木杆以加强其刚度。起吊时，先提第一点，使骨架稍提起，再与第二吊同时起吊。待骨架离开地面后，第一吊点停吊，继续提升第二吊点。随着第二吊点不断上升，慢慢放松第一吊点，直到骨架同地面垂直，停止起吊。解除第一吊点，检查骨架是否顺直，如有弯曲应整直。当骨架进入孔口后，应将其扶正徐徐下降，严禁摆动碰撞孔壁。然后，由下而上地逐个解去绑扎杉木杆的绑扎点及钢筋十字支撑。当骨架下降到第二吊点附近的加强箍接近孔口，可用木棍或型钢（视骨架轻重而定）等穿过加强箍筋的下方，将骨架临时支承于孔口，孔口临时支撑应满足强度要求。将吊钩移到骨架上端，取出临时支承，将骨架徐徐下降，骨架降至设计标高为止。将骨架临时支撑于护筒口，再起吊第二节骨架，使上下两节骨架位于同直线上进行焊接，全部接头焊好后就可以下沉入孔，直至所有骨架安装完毕。并在孔口牢固定位，以免在灌注混凝土过程中发生浮笼现象。钢筋笼下放时应缓慢均匀，根据下笼深度随时调整钢筋笼入孔垂直度，避免钢筋笼倾斜及摆动，注意不要碰撞孔壁，防止坍孔，并防止将泥土杂物带入孔内。骨架最上端定位，必须由测定的护筒孔口标高来计算定位筋的长度，并反复核对无误后再焊接定位。在钢筋笼上拉上十字线，找出钢筋笼中心，根据护桩找出桩位中心，使钢筋笼中心与桩位中心重合并固定牢固，防止混凝土浇筑过程中钢筋笼顶部偏位，保证钢筋笼顶部中心与孔桩中心吻合，钢筋笼定位后应及时浇筑混凝土防止坍孔。然后在定位钢筋骨架顶端的顶吊圈下面插入两根平行的工字钢或槽钢，在护筒两侧放两根平行的枕木（高出护筒5cm左右），并将整个定位骨架支托于枕木上。4.7 导管安装 钢导管内壁光滑、圆顺，内径一致，接口严密。导管直径与桩径及混凝土浇筑速度相适应。使用前进行试拼和水密、承压和接头抗拉试验，按自下而上顺序编号和标示尺度。导管组装后轴线偏差，不超过钻孔深的0.5%并不大于10cm，试压力为孔底静水压力的1.5倍。导管长度按孔深和工作平台高度决定。漏斗底距钻孔上口，大于一节中间导管长度。导管接头法兰盘加锥形活套，底节导管下端不得有法兰盘。采用螺旋丝扣型接头，设防松装置。导管位于钻孔中央，在浇筑混凝土前，进行升降试验。导管吊装升降设备能力，与全部导管充满混凝土后的总重量和摩阻力相适应，并有一定的安全储备。混凝土浇筑支架用型钢制作，用于支撑悬吊导管，吊挂钢筋笼，上部放置混凝土漏斗。导管安装后，其底部距孔底有 250 400mm 的空间。4.8 浇注混凝土前二次清孔高压风管吸泥清孔（见图1.2-1）。以灌注水下混凝土的导管作为吸管，高压风管设在导管内。高压风管沉入导管内的入水深度至少应大于水面至出浆口高度的1.5倍，且不小于15m。开始工作时先向孔内供优质泥浆（各项指标符合规范要求），然后送风清孔。停止清孔时，应先关气后断水，以防水头损失而造成塌孔。送风量大小应严格控制。若导管直径为25厘米，则送风量需20m3/min，可采用1台20m3/min的空压机送入风管。风压可按下面公式计算：H为风管口入水深度（m）P=0.1H+0.5清孔过程中必须始终保持孔内原有水头高度，否则不可马上停止送风，应先将风管或导管提升一定高度，才停止送风，以免稠浆渣将风管口堵塞。施工中勤摇动导管，改变导管在孔底的位置，保证沉渣置换彻底。待孔底泥浆各项技术指标均达到设计要求，且复测孔底沉碴厚度在设计范围以内后，清孔完成，立即进行水下混凝土灌注。图1.2-1 高压风管吸泥清孔1高压风管入水深2弯管和导管接头3焊在弯管上的耐磨短弯管4压缩空气5排渣软管6补水725输气钢管8100钢管，长度大于50cm风包9孔底沉渣4.9 灌注水下混凝土1） 灌注砼测深灌注水下砼时，应探测水面或泥浆面以下的孔深所灌注的砼面高度，以控制沉淀层厚度，导管埋深桩顶高度。如探测不准确，将造成沉淀过厚，导管提漏，埋管过深拔不出或短桩事故。因此，在钻孔灌注桩中是一项非常重要的工作，一定要由具有高度责任心的人来操作。目前测深多用重锤法，重锤的形状是锥形，底面直径不小于10cm，重量不小于5kg。用绳系锤吊入孔内，使之通过泥浆沉淀层而停留在砼表面（或表面下1020cm）根据测绳所示锤的沉入深度作为砼灌注深度。本方法完全凭探测者手中所提测锤在接触顶面以前与接触顶面以后不同重量的感觉而判别。测锤不能太轻，而测绳又不能太重，否则，探测者手感会不明显，在测深桩，测锤快接近桩顶面时，由于沉淀增加和泥浆变稠的原因，就容易发生误测。探测时必须要仔细，并以灌注砼的数量校对以防误测。2）导管埋深控制灌注砼时，导管埋入砼的深度，一般宜控制在26m较好。大于6m以上时，易发生埋管事故。因此控制导管埋深，直接影响成桩质量，所以拔管前须仔细测探砼面深度，用测深锤测孔时，采用三点测法，防止误测。 3）灌注方法采用直升导管法进行水下混凝土的灌注,施工程序见图4.9。导管用直径250mm的钢管，壁厚3mm，每节长2.02.5m,配12节长11.5m短管，由管端粗丝扣、法兰螺栓连接，接头处用橡胶圈密封防水。导管使用前，应进行接长密闭试验。下导管时应防止碰撞钢筋笼，导管支撑架用型钢制作，支撑架支垫在钻孔平台上，用于支撑悬吊导管。混凝土灌注期间时用钻架吊放拆卸导管。 隔水球式导管法施工程序图(A)(B)(C)(D)(E)(F)4）水下砼的灌注灌注水下砼是钻孔桩施工的重要工序，应特别注意。钻孔应经验孔质量检验合格后，方可开始灌注工作。灌注水下砼采用钢导管灌注，采用导管内径为2530cm。导管使用前应进行水密承压和接头抗拉试验，严禁用压气试压。进行水密试验的水压不应小于孔内水深1.3倍的压力，也不应小于导管壁和焊缝可能承受灌注砼时最大内压力p的1.3倍，p=rchc-rwHw式中：p为导管可能受到的最大内压力（KPa）；rc为砼拌和物的重度（24KN/m3）；hc为导管内砼柱最大高度（m），以导管全长或预计的最大高度计；rw为井孔内水或泥浆的重度（KN/m3）；Hw为井孔内水或泥浆的深度（m）。5） 灌注水下砼的技术要求首批灌注砼的数量公式：计算和控制首批封底混凝土数量，下落时有一定的冲击能量，能把泥浆从导管中排出，并能把导管下口埋入混凝土不小于1m深。足够的冲击能量能够把桩底沉渣尽可能地冲开，是控制桩底沉渣，减少工后沉降的重要环节。首批灌注砼的数量公式（例桩径D=1.0，桩长按最长桩30米）：V(D/2)2 (H1+H2)+(d/2)2h1；h1= Hwrw/rC；导管底口与孔底的距离为2540cm，H1表示砼桩底到导管底口的高度，H2表示首批灌注砼的最小深度（导管底口到砼面的高度）为1m，h1表示泥浆底部到砼面的高度，保证导管埋入砼中的深度不小于1m。h1= Hwrw/rC=1133/24=15.125mVr1.0=3.14(1.0/2)2（H1+1）+3.14（0.25/2）2/4h1 =3.14(1.0/2)2(0.5+1)+3.14(0.25/2)215.125=1.92m3灌注前对孔底沉淀层厚度应再次测定。如厚度超过规定，可用前述的喷射法向孔底喷射35分钟，使沉渣悬浮，然后立即灌注首批砼。打开漏斗阀门，放下封底砼，首批砼灌入孔底后，立即探测孔内砼面高度，计算出导管内埋置深度，如符合要求，即可正常灌注。如发现导管内大量进水，表明出现灌注事故。灌注开始后，应紧凑地，连续地进行，严禁中途停工，在灌注过程中要防止砼拌合物从漏斗顶溢出或从漏斗外掉入孔底。使泥浆内含有水泥而变稠凝结。致使测深不准确。灌注过程中，应注意观察管内砼下降和孔内水位升降情况，及时测量孔内砼面高度，正确指挥导管的提升和拆除。拆除导管动作要快，时间一般不宜超过15分钟，要防止螺栓，橡胶和各种工具等掉入孔中注意安全。在灌注砼过程中，当导管内砼不满，含有空气时，后续砼要徐徐灌入漏斗和导管，以免在导管内形成高压气囊，挤出管节间的橡皮垫，而使导管漏水。为确保桩顶质量，在桩顶设计标高以上加灌一定高度。增加高度，可按孔深成孔方法，清孔方法确定，一般不宜小于0.51m。5 施工注意事项1）、遇有坍孔，应仔细分析，查明原因和位置，然后进行处理，坍孔不严重时，可回填至坍孔位置以上，并采用改善泥浆性能，加高水头、埋深护筒等措施继续钻进。坍孔严重时，应立即将钻孔全部用砂或小砾石夹粘土回填，查明坍孔原因，采取相应措施重钻，坍孔部位不深时，可采用深埋护筒法，将护筒周围用土填实，重新钻孔。2）、遇有孔身偏斜、弯曲时，应分析原因，进行处理，方法可以在偏斜处吊住钻锥反复扫孔，使钻孔正直，偏斜严重时，应回填粘性土到偏斜处，待沉积密实后再钻进。3）、遇有扩孔、缩孔时，应采取防止坍孔和防止钻锥摆动过大的措施，已发生缩孔时，采用钻锥上下反复扫孔以扩大孔径。4）、遇有钻孔漏浆时，如护筒内水头不能保持，宜采取将护筒周围回填筑实，增加护筒沉埋深，适当减小水头高度，或采取加稠泥浆，也可以填入片石、碎卵石土，反复冲击，以增强护壁。5）、发生卡钻或埋钻事故后，应查明原因，是否钻渣过多、坍孔或底层上涌但均不宜强提，只宜轻提，轻提不动时，可用小冲击钻锥冲击或用冲吸的方法将钻锥周围的钻渣松动后再提出。6）、掉钻落物时，宜迅速用打捞叉、钩、绳套等工具打捞，若落体已被泥砂埋住，应在孔中先清除泥砂，使打捞工具能够接触到落体后再打捞。7）、灌注砼中发生故障，可根据下列情况进行处理：A、首批砼灌后导管进水时，应将已灌入的砼的拌和物吸出，改正操作方法，重新进行灌注。B、在砼面处于井孔中水面以下不很深的情况下，导管进水时，可采用底塞隔水的方法，并加一定的压力重新插入导管或将导管插入砼中，将导管中的水抽出，再恢复灌注。C、灌注开始不久发生导管堵塞时，可用长杆冲捣或用振捣器振动导管。D、用前述方法无效时，应及时将导管拔出，将已灌注的砼吸出，拔出钢筋笼，重新清孔，吊装钢筋笼和灌注砼。8）、灌注砼前，应探测孔底泥浆沉淀厚度，如大于规定应再次清孔，注意孔壁的稳定，防止坍孔。9）、砼运到灌注地点时，应检查均匀性和坍落度等，不符合要求不得使用。10）、开始灌注砼后，应连续进行，并尽可能缩短拆除导管的间隔时间，当导管内砼不满时，应徐徐地灌注，防止在导管内造成高压空气囊、堵塞导管影响砼的灌注。11）、在灌注过程中应经常保持井孔水头，防止坍孔。12）、在灌注过程中，经常探测井孔内砼面的位置，及时地调整导管的埋深，导管的埋深一般不宜小于或大于。13）、在灌注过程中，认真作好施工记录，采用较为精确的器具经常探测孔内砼面的位置，将拆卸导管的时间、长度与在砼中的埋深准确记录，指导灌注施工正常进行。14）、当孔中砼面接近和进入钢筋骨架时，注意使导管保持稍大的埋深，并放慢灌注速度，以减少砼的冲击力，当砼面进入钢筋骨架一定深度后，应适当提升导管，使钢筋骨架在导管下口有一定的埋深。15）、拔护筒：灌注砼完成后，应及时拔出护筒，以备循环使用。16）、灌注的桩顶标高应比设计高出一定高度，一般为1.0m，以保证混凝土强度，多余部分接桩前必须凿除，残余桩头应无松散层。17）、在灌注将近结束时，应核对混凝土的灌入数量，以确定所测混凝土的高度是否正确，在灌注过程中应将孔内溢出的水或泥浆引流至适当地点处理，不得随意排放，污染环境及河流。18）、钻孔桩浇注混凝土后，应进行质量检查，对全部桩基采用超声波探测法检测，对检测结构有疑问时，须做钻控取芯测，对柱桩并应钻到桩底0.5m以下。19）、钻孔桩施工应逐桩进行，钢护筒宜跟进至基岩面，同一桩基中，桩应跳开施工，只有等一根桩桩身混凝土灌注完成后，才能开始下一根桩的施工，以确保岩堆稳定。6、钻孔桩断桩常见事故及处理6.1首批混凝土封底失败1）事故原因和预防措施导管底距离孔底大高或太低。原因：由于计算错误，使导管下口距离孔底太高或太低。太高了使首批砼数量不够，埋不了导管下口（1米以上）。太低了使首批砼下落困难，造成泥浆与混凝土混合。预防措施：准确测量每节导管的长度，并编号记录，复核孔深及导管总长度。也可将拼装好的导管直接下到孔底，相互校核长度。首批砼数量不够。 原因：由于计算错误，造成首批砼数量不够，埋管失败。预防措施：根据孔径、导管直径认真计算和复核首批砼数量。首批混凝土品质太差。原因：首批砼和易性太差，翻浆困难。或坍落度太大，造成离析。预防措施：搞好配合比设计，严格控制混凝土和易性。导管进浆。 导管密封性差，在首批砼灌注后，由于外部泥浆压力太大，渗入导管内，造成砼与泥浆混和。2）处理办法 首批混凝土封底失败后，应拨出导管，提起钢筋笼，立即清孔。6.2供料和设备故障使灌注停工事故原因和预防措施原因:由于设备故障，混凝土材料供应问题造成停工较长时间，使混凝土凝结而断桩。预防措施：施工前应做好过程能力鉴定，对于部分设备考虑备用；对于发生的事故应有应急预案。处理方法如断桩距离地面较深，考虑提起钢筋笼后重新成孔。如断桩距离地面较浅，可采用接桩。如原孔无法利用，则回填后采取补桩的办法。6.3导管拨空、掉管。1）事故原因和预防导管拨空原因：由于测量和计算错误，致使灌注砼时导管拨空，对管内充满泥浆；或导管埋深过少，泥浆涌入导管。预防措施：应认真测量和复核孔深、导管长度；应对导管埋深适当取保守数值。掉管 原因：导管接头连接不符合要求；导管挂住钢筋笼，强拉拉脱等。预防措施：每次拆管后应仔细重新连接导管接头；导管埋深较大时应及时拆管。2）处理办法混凝土面距离地面较深时应重新成孔。混凝土面距离地面较浅可采取接桩办法。6.6灌注过程中混凝土上升困难、不翻浆。1）事故原因混凝土供料间隔时间太长，灌注停顿，混凝土流动性变小。混凝土和易性太差。导管埋深过大。在灌注将近结束时,由于导管内混凝土柱高减小,超压力降低。导管外的泥浆及所含渣土稠度增加,相对密度增大。2）补救措施：提起导管，减少导管埋深。接长导管，提高导管内混凝土柱高。可在孔内加水稀释泥浆，并掏出部分沉淀土。6.7灌注高度不够1）事故原因和预防原因：测量不准确；桩头预留量太少。预防措施：可采用多种方法测量，确保准确；桩头超灌预留量可适当加大。2）处理办法 挖开桩头，重新接桩处理。7、质量控制7.1钻孔桩允许偏差及检查方法表1 钻孔桩钻孔允许偏差序号项 目允许偏差（mm）1孔径不小于设计孔径2孔深摩擦桩不小于设计孔深柱桩不小于设计孔深，并进入设计岩层3孔位中心偏心群桩504倾斜度1%5浇筑混凝土前桩底沉渣厚度摩擦桩200柱桩507.2钻孔桩钢筋骨架的允许偏差和检验方法钻孔桩钢筋骨架的允许偏差和检验方法编号项目允许偏差检 验 方 法1钢筋骨架在承台底以下长度100mm尺量检查2钢筋骨架直径10mm3主钢筋间距10mm尺量检查不少于5处4加强筋间距20mm5箍筋间距或螺旋筋间距20mm6钢筋骨架垂直度0.5%吊线尺量检查8、安全及环保要求1）进行岗前安全教育，建立健全各种规章制度，加强岗位责任制，严格施工纪律，严格按操作规程作业。2）、在施工现场应有安全标志，危险地区必须悬挂“危险”或“禁止通行”等标志，夜间设施工作业有足够的照明设施和红灯示警。3）进入作业区人员必须按规定佩戴安全帽等安全防护用品，遵守纪律，服从指挥。4）对钻机使用的钢丝绳要每天进行检查，并有记录。5）、施工用电线路和电气设备，应按有关规定架设和安装，设置漏电保护器，机具用电一机一闸，所有电气设备的绝缘状况必须良好，各项绝缘指标应达到规定值，有保护基地装置。凡有裸露带电部位的电气设备和易发生电击危险的区域，都应有符合要求的防护，如围栏、护网、箱、匣等屏护设施。6）、加强用电现场管理，电工须持证上岗。场内电线、水管按要求统一布置，不得随意牵拉乱接，严禁将输电线路搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属上。7）、场地内规划清楚，钻孔机具摆放有序，整齐统一，钻机安装应稳固，防滑移装置应可靠，钻机操作严格按机械安全操作规程进行。8）、泥浆池四周要做好安全围护，防止人员坠入池中。9）、钻孔弃碴（废泥浆）放置到指定地方，不得任意堆砌与施工场地内和任意排放，在灌注过程中，应将孔内溢出的水或泥引流至适当地点处理，不得随意排放，污染环境及河流，施工过程中开挖，钻孔弃碴不得直接排放在河流中。10）做好场内排水工作，施工废水经沉淀处理合格后方可排出。11）施工现场垃圾集中堆放，并及时清理掩埋，做到文明施工。
