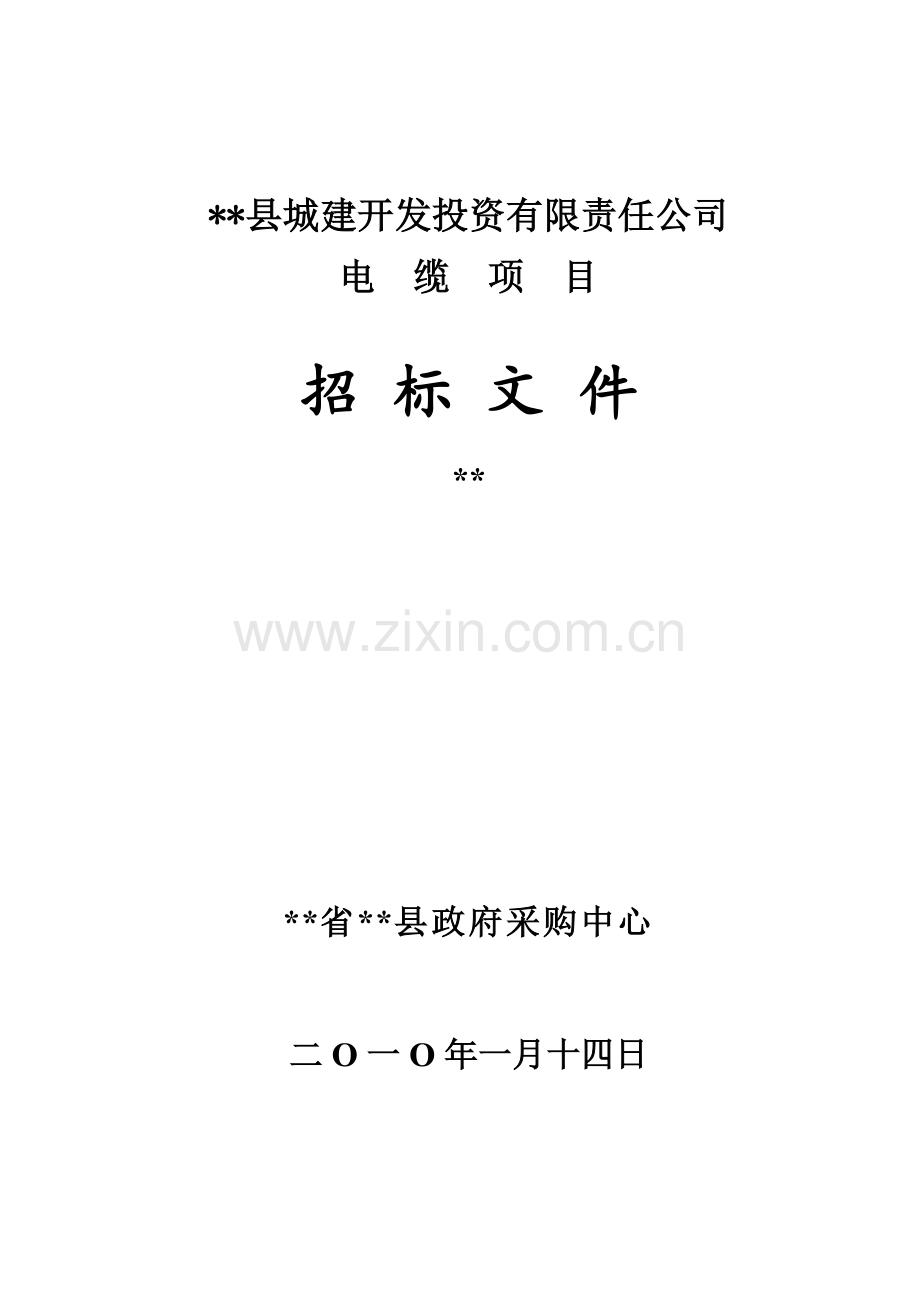

道路改造工程施工用电缆项目采购招标文件.doc

**县城建开发投资有限责任公司
电 缆 项 目

招 标 文 件

**

**省**县政府采购中心

二O一O年一月十四日

目 录

第一部分 投标邀请
第二部分 投标人须知
第三部分 招标书
第四部分 附件：
1、投标承诺书
2、投标人资格声明函
3、法定代表人授权书
4、授权声明书
5、开标一览表
6、报价明细表
7、技术规格偏离说明
8、商务条款偏离说明
9、资格证明及相关文件

第一部分 投标邀请

**县政府采购中心受**县城建开发投资有限责任公司的委托，对海化路改造工程施工用电缆项目进行公开招标。特邀注册资本在1000万元及以上并具有相关供货能力的专业生产厂家前来投标。
招标编号：**
一、货物名称及数量：
高压电力电缆
YJV22-18/24KV-3×300 552米
YJV22-18/24KV-3×70 260米
低压电力电缆
YJV22-1KV-4×120 1573米
YJV22-1KV-4×35 611米
二、交货日期：
2010年2月28日前按采购单位指定时间货物全部送达指定地点。
三、交货地点：采购单位指定地点。
四、付款方式
全部货物到场，验收合格后付合同款的50%，2010年底前付40%，10%质量保证金在设备投入运行1年后经复验合格后付清。
（详见招标文件）
五、报名登记时间：有相关经营资质的供应商可自行下载招标文件，如决定参与投标，则在2010年1月19日至2月4日上午11:00前（节假日正常休息)，将营业执照副本复印件，法人授权委托书，身份证复印件以及公司联系人，联系电话，传真等(非常重要)传真或送至我中心登记，未登记的供应商将被拒绝参加投标。
投标文件递交时间：2010年2月9日下午1：00-1：50止（北京时间）
递交地点：**县政府采购中心采购项目招标组44号窗口
开标时间2010年2月9日下午2：00 （北京时间）
投标开标地点：**县政府采购中心会议室
招标主持单位名称：**县政府采购中心
地址：**省**县**中路86号三楼
邮政编码：**

联系人：** **
**（传真）
开户行：****农村合作银行营业部
户 名： **县财政局结算中心
银行帐号：32062001317
采购单位名称：**省**县城建开发投资有限责任公司
联 系 人：
信息发布网站：

第二部分 投标人须知

一、总则
1、本招标文件仅适用于**县政府采购中心（以下简称招标人）组织的本次招标活动。
2、本次招标采取公开招标方式。凡符合本招标文件规定条件的供应商可参加投标。
3、无论招标结果如何，投标人自行承担所有参与投标费用。
4、本次招标活动及其产生的合同受中国法律的约束和保护。
5、投标人一旦参加投标，即被视为接受本招标文件中所有的条款和规定。
6、中标人对本次招标项目未经采购单位和政府采购中心同意不允许投标方中标后将本次招标合同产品分包给其他企业生产供货。
7、招标文件未尽事宜可在采购合同中进一步明确。
8、招标文件只将投标权授予在我中心报名登记此项目的单位，未登记的单位不得参加投标。
二、招标文件
1、招标文件包括本标书目录所列之全部内容。
2、投标人应认真阅读招标文件的全部内容，并在投标文件中作出实质性响应。如果投标人没有按照招标文件要求提交全部资料，或者投标书没有对招标文件在各方面都作出实质性响应，其风险由投标人承担，没有实质性响应招标文件要求的投标，将作为重大偏差处理。
3、投标人对招标文件有疑点，需要招标人进行澄清，应以书面形式通知招标人，且不得迟于开标日前5天使招标人收到，招标人以书面形式予以答复，如有必要时可将答复内容告知所有报名登记此项目的潜在投标人。答复中不公布问题的来源。
4、招标截止15日前，无论出于何种原因，招标人均可对招标文件进行修改，招标文件的修改将以书面形式通知所有取得同一招标文件的潜在投标人，潜在投标人应立即以传真或电报形式回复招标人，表明确已收到修改文件。凡是不回复招标人的，均视为收到，招标人不对此负责。修改文件与招标文件一样，对投标人具有同等约束力。
5、为使投标人有足够的时间按招标文件的补充要求修正投标文件，招标人有权决定推迟投标截止日期和开标日期，并将此变更内容书面通知所有
报名登记此项目的投标人。
6、投标人若认为招标文件的资格要求和技术要求有倾向性或不公正性，可在投标截止期5日前提出。对于没有提出澄清又参与了该项目的投标供应商将被视为完全认同该招标文件，截止日期后不再受理针对招标文件的相关投诉和质疑。
三、投标文件
适用范围及说明
本招标文件仅适用于本次投标中所叙述的货物采购及相关服务。
定义
“买方”系指采购本次招标的货物，并与中标方签订合同的单位，即采购单位**县城建开发投资有限责任公司。
“招标人”系指受买方委托组织本次招标的机构，即**县政府采购中心。
“投标人”系指无条件接受招标文件的各项要求，具备规定的生产和供货能力，向招标方提交投标文件的货物供应商。
“货物” 系指本次招标要采购的电缆及其相关的所有服务。
（1）投标人的资格证明文件：
A、关于投标人的资格声明函。
B、企业营业执照复印件、税务登记证复印件、企业法人代码证复印件，均须加盖单位公章（原件备查）。
C、开户银行资信证明。
D、企业法定代表人身份证复印件、授权书原件（法定代表人投标，无需授权书），受托代理人身份证件原件及复印件。
E、相似规模销售业绩（必须附有证明材料）。
F、产品的生产许可证、入网许可证及获得国家权威部门颁发的其他相关证书及质量检验报告复印件，均须加盖公章（原件备查）。
G、质量体系认证证明资料、3C认证等。
（2）投标承诺书；
（3）投标产品的规格等相关说明；

（4）售后服务承诺；
（5）投标报价表；
（6）对技术规格、服务要求、付款方式作出的响应和偏离说明；
（7）主要材料元器件品牌、产地及厂家(需由品牌厂家提供授权委托书)；
（8）投标人认为需要提供的其他资料。
5、投标人须在投标报价表中填列拟提供高低压电缆的规格型号、单价、安装费、运输费、检测费及总价。报价只允许是一个，且须一次报定。任何有选择的报价将不予接受，总价与分项价格不符时，以分项价格为准。
6、投标文件应打印或用不褪色的黑色墨水书写。
7、投标文件的每一项内容必须有法定代表人或授权代理人签字并加盖公章。
8、投标文件组成部分中如招标文件已给定格式的，投标人应按给定格式提供，不得更改，确需要更改时，须另行制作偏离说明，并作为投标文件的组成部分。
9、投标文件不应涂改、增删或潦草，如有必须修改时，修改处必须有法定代表人或授权代理人的签字。
10、投标文件应统一使用A4纸。
11、投标文件份数为正本壹份，副本肆份，并在投标文件上明确注明“正本”、“副本”字样，副本与正本不符时，以正本为准。投标人应自行将投标文件正本、副本分别密封，并在密封袋上标明“正本”、“副本”字样。标明招标单位，招标项目名称和投标单位名称，并在密封袋封口处加盖投标单位公章和法定代表人（或授权代理人）印章或签字。
12、为方便唱标，投标人应将投标承诺书、开标一览表、投标报价表分开装订并单独密封，并在密封袋上标注，然后再装入投标文件正本密封袋中。
13、一经开标，无论投标人是否中标，投标文件概不退还。
14、属于下列情形之一者，视为无效投标：
（1）投标文件未按规定密封；
（2）投标文件未按规定签字盖章确认的；
（3）投标文件未按招标文件要求编制，字迹模糊，无法辩认的；
（4）投标文件有两个或两个以上报价的；

（5）投标文件未对招标文件作出实质性响应，或未作偏离说明的；
（6）投标文件未按规定时间送达的；
（7）其他经招标监督人员和招标人认定的情形。
四、投标保证金
1、投标人须按规定交纳投标保证金10000元方可参加投标，否则将予以拒绝。
2、投标保证金交至单位：**县政府采购中心。
3、投标保证金交纳时间：2010年2月9日下午2：00前。
4、投标保证金必须是人民币，采取汇票或现金方式提交，且必须在本招标文件确定的期限前交至招标人。
5、未中标的投标人投标保证金招标结束后退还，但不计利息；中标人投标保证金将作为履约保证金在货到并经安装验收合格后凭中标单位收款收据退还。
6、投标人在投标截止时间后至开标前撤回其投标的，招标人收取25%的投标保证金。
7、下列情况发生时，投标保证金不予退还：
（1） 投标人在开标后要求撤回投标的；
（2） 中标人在规定期限内未能签订合同的；
（3）其他经评标小组、采购中心或监标小组（由县财政局政府采购管理科、县政府采购监督委员会成员、县纪委委派人员组成）认定违反招标活动规定，对本次招标活动产生不良影响的行为。
五、投标有效期
投标有效期为投标截止日后60日。
六、开标、定标
1、招标人按本次招标活动规定的开标时间、地点在县财政采购管理部门、县政府采购监督委员会的监督下召开开标会议，投标人派代表（限3人以下）参加开标仪式且须准时参加，否则投标无效。
2、开标时，先由监督人员审查每一份投标文件是否密封合格，是否提交了投标保证金。在确认合格后，由监督人员拆封并由招标人组织唱标。
3、招标主持人当场宣布投标人名称、投标文件初审情况、投标人报价及招标人认为合适的其他内容，并由工作人员做好现场记录。
4、评标委员会由相关专家和买方代表组成，人数为5人以上的单数，由招标人采取随机抽签的方式产生。

5、评标委员会负责对投标文件中技术标部分进行审查，主要审查投标文件对招标书的要求是否作出了实质性的响应。实质性响应即投标文件符合招标文件的条款、条件、规格、技术要求，且没有重大偏离或保留。重大偏离或保留系指影响到招标文件规定的范围、质量和性质，或限制了需方的权利和招标人的义务的规定。
6、判断投标文件的响应与否的依据是投标文件本身，以及投标人对招标文件中需澄清的内容在开标现场作出的承诺或说明，而不寻求外部证据。
7、评标委员会在对投标文件审查的基础上，进行评估、比较，并对投标文件中有疑问的地方向投标人进行询问。
8、接受询问的投标人必须按招标人规定的时间、地点由法定代表人或授权代理人进行解答和澄清，但解答或澄清不得超过投标文件承诺的范围或改变投标文件的实质性内容。
9、重要的澄清应是书面的，并由法定代表人或授权代理人签字，作为投标文件的组成部分。
10、评标委员会成员按公开、公平、公正、择优的原则，严格按招标文件的要求、评分标准和投标人所作的实质性响应，独立进行评标打分。
11、评标过程的保密：
（1）在宣布中标之前，凡属于审查、澄清、评价、比较投标文件和中标人等有关信息，均不得泄露给投标人或与评标工作无关的人员；
（2）评标过程中，投标人不得向评委探听上述信息，不得以任何行为影响评标过程，否则将被视为废标；
（3） 评标过程中，招标人将指定联络员与投标人联络。
七、定标
1、为贯彻公开、公平、公正、择优的原则，本次定标采用最低评标价法，以投标人符合招标要求的投标报价为主要因素，依据统一的价格要素（售后服务、交货时间、投标人的综合实力、经营业绩等）评定最低报价，以提出最低报价的投标人作为中标候选供应商。
2、招标人不保证报价最低的投标人一定中标，对投标人中标与否不作任何解释。
3、招标人根据投标和评标的情况，有权决定是否一次定标，也不排除重新竞标的可能性。
4、若出现不足三家投标人进行投标时，按相关规定处理，或由招标人重新组织招标或采取其他采购方式采购，对采用其他采购方式进行采购的，
招标人和买方可对招标要求进行修订。
5、招标人在授标时有变更数量的权力。在向投标人授予中标通知书时，招标人有权变更采购数量和服务的内容，有权决定投标人投标的货物全部或部分中标。
6、招标人接受和拒绝任何或所有投标的权力。当出现损害国家利益情况时，招标人有选择或拒绝任何投标人的权力，并对所采取的行为不说明原因。
7、招标方对落标的投标方不做落标原因的解释。
8、招标方及采购单位有权对中标候选单位所提供投标文件所提供的资料进行核查，如发现中标候选单位在投标活动中有作假行为则将取消其中标候选资格，并没收其全部投标保证金（或履约保证金）。
9、招标方宣布中标候选单位后，在公示期内如无异议，则招标方将按程序向中标候选单位发放中标通知书，中标通知书将是合同的一个组成部分。
八、招标监督
**县政府采购监督委员会和县财政局政府采购监督管理部门将视情派员对招投标全过程进行监督。
九、合同签订
1、中标人在收到中标通知书后按中标通知书指定时间、地点与采购单位签订合同。否则按开标后撤回投标处理。
2、招标文件、中标人的投标文件及澄清文件等，均为签订合同的依据及附件。
3、中标人未按规定签订合同，招标人有权取消其中标资格，并没收其投标保证金。招标人可商采购单位将次高得分投标人定为中标人，或重新组织招标。
4、供需双方签订的合同，须经招标人审核盖章后生效，中标人与采购单位对标的物及其服务作出的与招标文件、投标文件及其承诺以外的任何修改须单独分项告知招标人，否则所作修改无效，中标人将作为违约方接受处理。
5、中标人不按其承诺履行义务，招标人有权没收其履约保证金。
6、中标方与买方签订合同后，招标人向中标方收取中标货物总金额0.4%中标服务费。
7、中标方在审核签订合同时向招标方缴付中标服务费。

8、中标服务费只收现金，并由招标人出据收款凭证。
9、中标方如未按规定办理中标服务费的交纳，招标方将没收其投标保证金，并取消其中标资格。
十、违约责任
1、中标人除不可抗拒的因素外延期交货，应向采购人支付合同总价款每日0.3%的违约金，但违约金总额不超过中标人所提交的履约保证金数额，另外，采购人有权随时终止合同履行。
2、采购人延期付款时（有正当拒付理由者除外），应向中标人偿付逾期付款违约金，按逾期总天数每日0.3%的标准计算。
十一、本次招标项目有关文件已送县财政局备案。

第三部分 招标书

**县政府采购中心受**县城建开发投资有限责任公司的委托，对海化路改造工程施工用电缆项目进行公开招标。特邀注册资本在1000万元及以上并具有相关供货能力的专业生产厂家前来投标。
一、货物名称及数量：
高压电力电缆
YJV22-18/24KV-3×300 552米
YJV22-18/24KV-3×70 260米
低压电力电缆
YJV22-1KV-4×120 1573米
YJV22-1KV-4×35 611米
二、交货地点：指定地点
三、验收与检测：按照投标时招标文件规定的产品技术要求以及数量进行验收，必要时邀请相关的专业人员或机构参与验收。因产品质量问题发生争议时，采购方请有权部门鉴定。货物符合质量技术标准的鉴定费由采购方承担，否则鉴定费由供应方承担，同时按合同违约处理。
四、交货日期及方式：2010年2月28日前货物全部送达指定地点。
五、付款方式及质保金：全部货物到场，验收合格后付合同款的50%，2010年底前付40%，10%质量保证金在设备投入运行1年后经复验合格后付清。
六、技术要求：
1 规范文件
GB 311.1 高压输变电设备的绝缘配合
GB 2952 电缆的护层
GB/T 12706.1～12706.4 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件
GB/T 2951.1 电缆绝缘和护套材料通用试验方法 第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验
GB/T 2951.5 电缆绝缘和护套材料通用试验方法 第2部分:弹性体混合料专用试验方法

GB/T 3048 电线电缆电性能试验方法
GB/T 3956 电缆的导体
DL/T 401 高压电缆选用导则
DL/T 5221 城市电力电缆线路设计技术规定
**省电力公司 苏电生[2002]320号 《电力设备交接和预防性试验规程》
2 使用环境条件
2.1 海拔高度 1000 m
2.2 最高环境温度 + 40℃
2.3 最低环境温度 －25℃
2.4 日照强度 0.1W/cm² （风速：0.5m/s）
2.5 最大日温差 25℃
2.6 户内相对湿度 日平均值≤95%，月平均值≤90%
2.7 耐地震能力
地面水平加速度0.2g；垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。安全系数不小于1.67。
2.8 系统额定频率 50Hz
2.9 安装位置 户外
3 技术参数及要求
3.1 电缆技术参数
3.1.1 额定电压U:20kV
3.1.2 最高运行电压Um:24kV
3.1.3 额定频率50Hz
3.1.4 电缆额定电压标示方法
以U0/U（Um)表示电缆的额定电压，这些符号的意义如下:
U0 — 设计时采用的电缆的每一导体与屏蔽层或金属套之间的额定工频电压；
U— 设计时采用的电缆的任何两个导体之间的额定工频电压；
Um — 设计时采用的电缆的任何两个导体之间的运行最高电压，但不包括由于事故和突然甩负荷所造成的暂态电压升高。
4.1.5 电力系统种类
——B 类：可在单相接地故障时作短时运行，接地故障时间不宜超过1h，对于本标准包括的电缆允许更长的带故障运行时间，但在任何情况下不宜超过8h，每年接地故障总持续时间不宜超过 125 h。
4.1.6 电缆额定电压选择
20kV消弧线圈接地或不接地系统满足B类系统要求时选择额定电压12/（20）24kV的电缆。
4.1.7 电缆的绝缘水平（单位：kV）：
电缆额定电压
工频耐压
BIL
外护套冲击耐压
18/20（24）kV
63
170
20

BIL — 设计时采用的电缆的每一导体与屏蔽层或金属套之间的雷电冲击耐受电压之峰值。
3.2 电缆技术要求
3.2.1 导体
导体采用符合 GB/T3956 的第2种裸退火铜导体或镀金属层退火铜导体，或裸铝导体或铝合金导体。导体采用紧压绞合圆形导体，紧压系数不小于0.9。导体截面应从GB/T3956列出的标称截面中选取。导体表面应光洁、无油污、屏蔽无损伤及绝缘无毛刺、锐边，无凸起或断裂的单线。
导体的有效截面积不能对要求截面积产生负误差。
3.2.2 导体屏蔽
导体屏蔽由半导带和挤包半导电层复合组成，先绕包半导电带，然后再挤入半导电层屏蔽。挤包半导电层应均匀地包覆在导体上，和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。在剥离导体屏蔽时，半导电层不应有卡留在导体绞股之间的现象。导体屏蔽标称厚度应为0.8mm，最薄处厚度不小于0.7 mm。
3.2.3 绝缘
交联聚乙烯和乙丙橡胶绝缘标称厚度见下表，导体或绝缘外面的任何隔离层或半导电屏蔽的厚度应不包括在绝缘厚度之中。每一段绝缘线芯，绝缘厚度任意点的测量值不小于规定的标称厚度。
交联聚乙烯(XLPE) 、乙丙橡胶(EPR)和硬乙丙橡胶(HEPR)绝缘标称厚度
导体标称截面/ｍｍ2
额定电压U0/ U（Um)下的绝缘标称厚度/ｍｍ
18/20（24）kV
50～185
240
300
400
8.0
8.0
8.0
8.0
3.2.4 绝缘屏蔽
a)绝缘屏蔽由挤包的可剥离半导电层与金属屏蔽组合而成，半导电层应均匀地包覆在绝缘上，表面应光滑，不应有尖角 、颗粒、炼焦或擦伤的痕迹。绝缘半导电层的标称厚度0.8mm，厚度偏差不超过±0.1mm。
b)金属屏蔽采用铜丝屏蔽或铜带屏蔽。铜丝屏蔽由疏绕的软铜线组成 ，其表面应用反向绕包的铜丝或铜带扎紧 ，相邻铜丝的平均间隙应不大于4ｍｍ,任何两根相邻铜丝间隙应不大于6ｍｍ。铜带屏蔽由一层重叠绕包的软铜带组成,也可采用双层铜带间隙绕包.铜带间的平均搭盖率应不小于25％。铜带标称厚度：单芯电缆≥0.12ｍｍ，三芯电缆≥0.10ｍｍ，铜带的最小厚度应不小于标称值的90％。金属屏蔽的标称截面应满足短路电流容量要求。
c)三芯电缆半导电层与金属层之间应有沿缆芯纵向的相色（黄绿红）标志带，其宽度应不小于2mm。
3.2.5 填充物及内衬层
a)缆芯采用非吸湿性材料填充，应紧密无空隙。缆芯中间也应填充，三芯成缆后外型应圆整。
b)内衬层对于铠装电缆采用线性低密度聚乙烯，对于非铠装电缆采用中密度聚乙烯或铝塑复合材料，其标称厚度应符合GB/T12706.2第8章的规定，且不小于2mm，内衬层平均厚度应不小于标称值，任一最小厚度应不小于标称值的95%。缆芯在挤包内衬前可采用合适的带子以间隙螺旋的方式绕包扎紧。
c)用于内衬层和填充物材料应适合电缆的运行温度并和电缆绝缘材料相兼容。
3.2.6 铠装及外护套

a)三芯电缆铠装采用双层镀锌钢带或钢丝，钢丝铠装应很紧密，钢带铠装应螺旋绕包两层,外层钢带的中间大致在内层钢带间隙上方, 钢带间隙应不大于钢带宽度的50％。镀锌钢带或钢丝的尺寸应符合GB12706.2第13章的规定。
b)外护套采用正常运行时导体最高温度90℃聚氯乙烯（ST2）或聚乙烯（ST7），护套的标称厚度应符合GB 2952.3的规定，任一最小厚度应不小于标称值。对于有防水要求的电缆，在缆芯和护套之间应采用可靠的防水结构，其防水性能应符GB/T12706.2的要求。
3.2.7 电缆不圆度
电缆不圆度=（电缆最大外径-电缆最小外径）/电缆最大外径×100%，电缆不圆度应不大于10%。
3.2.8 成品电缆标志
成品电缆的外护套表面应连续喷印厂名、型号、电压、导体截面、制造年份和计米长度标志，标志应字迹清楚、容易辨认、耐擦。内护套表面应连续喷印厂名、制造年月。
4 试验
4.1 根据最新版的IEC标准和国家标准（GB）进行试验。试验中，要遵循并执行下列附加要求和IEC的补充说明。
4.2 型式试验
按GB12706.2的要求进行电气型式试验和非电气型式试验。
4.3 出厂例行试验
每批电缆出厂前，制造厂必须对每盘电缆按GB/T12706以及下述要求进行出厂试验。
4.3.1 导体电阻测量
应对每一根电缆长度所有导体进行测量。成品电缆或从成品电缆上取下的试样，应在保持适当温度的试验室内至少存放12h后测量。电阻测量值应按 GB/T 3956 规定的公式和系数校正到 20℃下 1 kｍ长度的数值。每一根导体 20℃ 时的直流电阻应不超过 GB/T 3956 规定的相应的最大值 。
4.3.2 局部放电试验
应按GB/T 3048.12 规定进行局部放电试验。三芯电缆的所有绝缘线芯
都要进行试验，电压施加于每一根导体和金属屏蔽之间，在1.73U0电压下局部放电量应不超过5pC。
4.3.3 交流电压试验
电缆的在每一个绝缘线芯在室温下应经受工频电压,工频试验电压时间15min，试验电压为42（63）kV，绝缘不击穿。
4.4 抽样试验
4.4.1 导体检查和尺寸检查
导体检查,绝缘和护套厚度测量以及电缆外径的测量应在每批同一型号和规格电缆中的一根制造长度的电缆上进行,但应限制不超过合同长度数量的10%。
4.4.1.1 导体检查
按GB/T 3956 规定的导体结构要求应采用目测，如有可能可采用测量方法进行检查。
4.4.1.2 绝缘和外护套厚度的测量
应按GB/T 2951.1 第8章的规定方法进行测量。为试验而选取的每根电缆长度可用一段电缆来代表 ,如果必要 ，这段电缆应在已去除可能受到损伤的部分以后，从电缆的一端截取。
4.4.1.3 铠装金属丝和金属带的测量
a)铠装金属丝的测量
使用具有两个平测头精度为 ±0.01ｍｍ的千分尺来测量圆铠装金属丝的直径和扁铠装金属丝的厚度,圆金属丝测量应在同一截面上两个互成直角的位置上各测一次,取其平均值作为金属丝的直径。
b)铠装金属带的测量
测量时应使用具有两个直径为 5ｍｍ平测量头，精度为 ±0.01 ｍｍ 的千分尺,宽为 40ｍｍ及以下的金属带应在宽度中央测其厚度,对于更宽的带子应在距其每一边缘 20ｍｍ处各测一次,取其平均值作为金属带厚度。
4.4.1.4 外径测量
应按 GB/T 2951.1 规定进行。
4.4.2 局部放电试验
应按GB/T 3048.12 规定进行局部放电试验。三芯电缆的所有绝缘线芯
都要进行试验，电压施加于每一根导体和金属屏蔽之间，在1.73 U0 电压下局部放电量应不超过 5 pC。
4.4.3 4h交流耐压试验
在室温下，每一导体与金属屏蔽间应施加工频电压 4h ,试验电压为4U0。
4.4.4 XLPE、EPR和HEPR绝缘热延伸试验
按 GB/T2951.5 第 9 章规定进行。
4.4.5 可剥离绝缘屏蔽的可剥离试验
试验应在老化前和老化后的样品上各进行三次，可在三个单独的电缆试样上进行试验，也可在同一个电缆试样上沿圆周方向彼此间隔约 120o 的三不同位置上进行试验。应从老化前和老化后的被试电缆上取下长度至少 250 ｍｍ的绝缘线芯以用作试验。在每一个试样的挤包绝缘屏蔽表面上从试样的一端到另一端向绝缘纵向切割成两道彼此相隔宽(10±1)ｍｍ相互平行的刀痕。沿平行于绝缘线芯方(也就是剥切角近似于 180o)拉开长50ｍｍ、宽10ｍｍ的一条型带后 ，将绝缘线芯垂直地装在一拉力机上，用夹头夹在绝缘线芯的一端，另一端为10mm条型带，夹在另一个夹头上。拉力分别加在绝缘和10ｍｍ条形带上,抖动至少约100ｍｍ长的距离,在剥切角近似于180o和速度为(250±50)ｍｍ/min条件下进行试验。试验应在(250±5)℃温度下进行。对未老化和老化后的试样应连续地记录其剥离力数值。从老化前后的试样绝缘上剥下挤包半导电屏蔽的剥离力应不小于4Ｎ和不大于45Ｎ，绝缘表面应无损伤，并无半导电屏蔽痕迹留在绝缘上。
4.5 现场电气试验
4.5.1 绝缘电阻试验
测量每根导体和金属屏蔽之间绝缘电阻。
4.5.2 金属屏蔽层和导体电阻比
用双臂电桥测量在相同温度下的金属屏蔽层和导体的直流电阻。
4.5.3 交流耐压试验
在电缆和与之相配的附件安装完成后，在电缆导体与金属屏蔽间施加0.1Hz耐压试验3Uo/60min或30-75Hz谐振耐压试验2Uo/5min。
第四部分 附 件
附件1：

投 标 承 诺 书
**县政府采购中心：
我们已收到你们的高低压电缆招标文件，经仔细阅读研究，我们决定参加投标，并作如下承诺：
1、愿意按照招标文件的一切要求，提供**县城建开发投资有限责任公司海化路改造工程施工用高低压电缆等项目，总价格为人民币（大写） ，（小写） 元，明细见《投标报价明细表》。
2、如果我们的投标书被接受，我们将严格履行招标文件中规定的每一项要求，按期、按质、按量履行义务。
3、我们愿意提供招标人在招标文件中要求的所有资料。
4、我们同意你们的定标方法，同时认为较低的报价和较高的优惠比例是中标的重要选择标准，但不是唯一的选择标准。
5、我们愿意遵守招标文件中所列的收费标准，同时承担招标文件中对中标人规定的各项责任。
6、该项目投标在开标后的全过程中保持有效，不作任何更改和变动。
7、我们愿意按招标文件的规定交纳10000元的投标保证金。
8、如中标，愿意将投标保证金转为履约保证金，如在投标有效期内撤回，或不按规定签订合同，保证金原被招标人没收。
9、有关招标项目的函电，请按下列方式联系：
单 位： 邮编： 电话：
联 系 人： 地址：
投标单位（盖章）： 法定代表人（签字）：
受托代理人（签字）：

二○一○年 月 日

附件2：
投标人资格声明函

**县政府采购中心：
我公司愿针对**县城建开发投资有限责任公司海化路改造工程施工用高低压电缆等项目进行投标。投标文件中所有关于投标资格的文件、证明、陈述均是真实的、准确的。若有不实，我公司愿意承担由此而产生的一切后果。
特此声明。

投标单位（盖章）：

法定代表人或委托代理人（签字）：

年 月 日

附件3：
法定代表人授权书

**县政府采购中心：
（公司名称） 系中华人民共和国合法企业，法定地址 特授权 代表我公司全权办理针对**县城建开发投资有限责任公司海化路改造工程施工用高低压电缆的招标，并签署全部有关文件、协议及合同。
我公司对被授权人签名的所有文件负全部责任。
被授权人签署的所有文件（在授权书有效期内签署的）不因授权的撤销而失效，本授权书自投标开始至合同履行完毕止。

被授权人（签字）： 性别： 年龄： 职务：

身份证号码：

通讯地址：

联系电话：

法定代表人（签字）：

投标单位（盖章）：

年 月 日

附件4：
授 权 声 明 书

中华人民共和国**省**县政府采购中心：
（制造厂商名称）是 国 制造者，根据 （投标人名称）提交的登录申请，我公司在此授权 （投标人名称）为响应贵中心招标而用我公司制造的货物进行投标，并与采购人签订相应合同。在本次投标过程中 （投标人名称）法定代表人或授权代理人签署的所有文件，我公司均予认可，并提供技术支持。

制造厂商（盖章）：

法定代表人或授权代理人（签字）：

职务：

年 月 日

附件5：
开标一览表
投标单位名称： 国别： 招标编号：
序号
货物名称及规格
数量
报价
其他费用及说明
投标货币
投标保证金
交货期
备注

投标总价
（大写） ￥
备 注
（填写重要的优惠条款及赠品及其相当价值）

投标人法人授权代表： （签字）

投标单位（盖章）：

附件6：
投标报价明细表

采购物品
名称
型号
数量
（米）
投标单价（元）
投标总价（元）
备注
电缆
YJV22-18/24KV-3×300
552

电缆

YJV22-18/24KV-3×70
260

电缆
YJV22-1KV-4×120
1573

电缆
YJV22-1KV-4×35

611

合 计

注：本表可依此格式复制

投标单位（盖章）：

法定代表人或受托代理人（签名）：

年 月 日

附件7：
技术规格偏离表

序号
项目
编号
招标规格
投标规格
偏离说明

注：此表可依此格式复制。

投标单位（盖章）：

法定代表人或受托代理人（签字）：

附件8：
商务条款偏离表

序号
项目
名称
招标要求
投标情况
偏离说明

注：此表可依此格式复制。

投标单位（盖章）：

法定代表人或受托代理人（签字）：
附件9：
资格证明及相关文件
