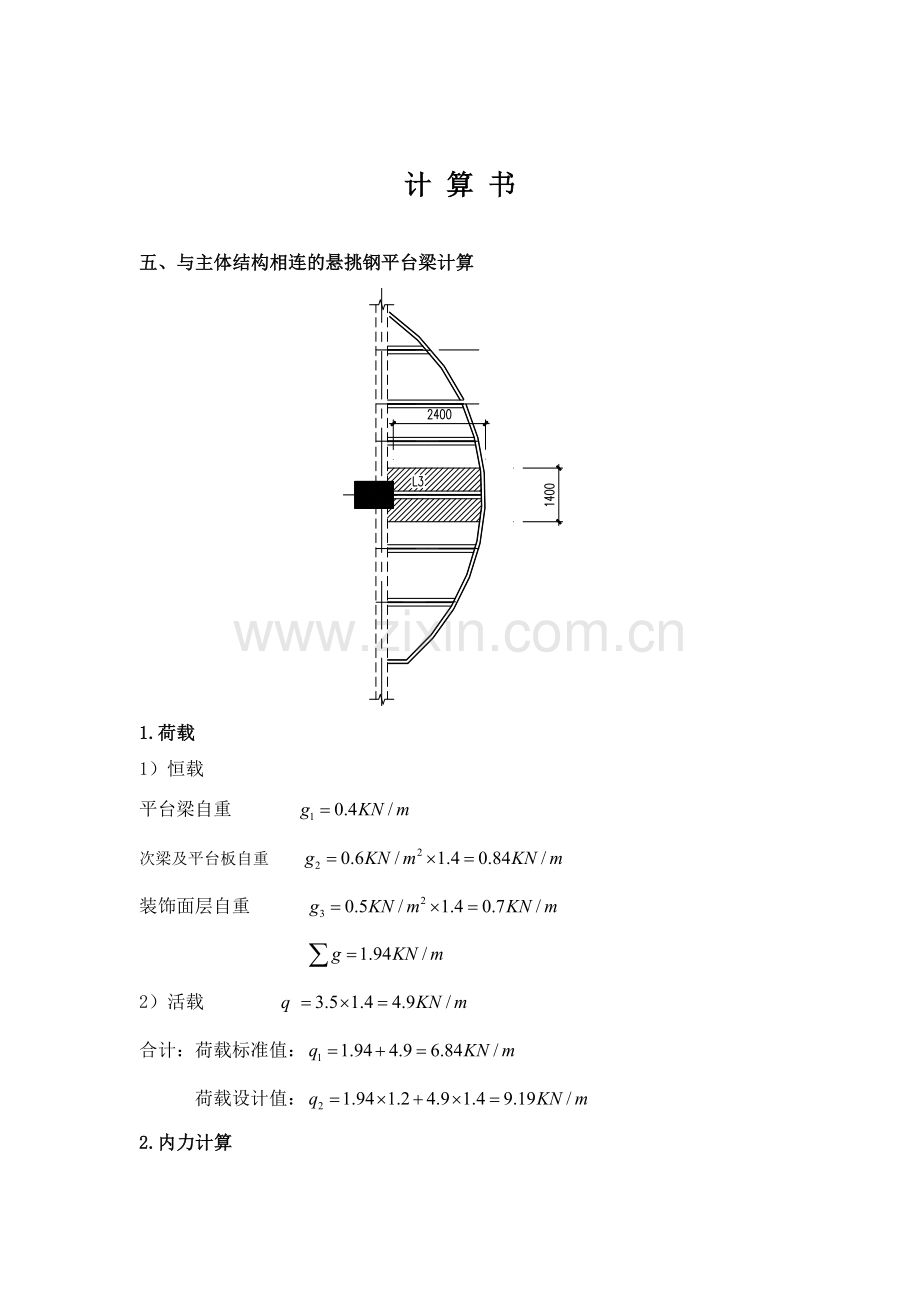

计 算 书

五、与主体结构相连的悬挑钢平台梁计算

1.荷载
1）恒载
平台梁自重
次梁及平台板自重
装饰面层自重

2）活载
合计：荷载标准值：
荷载设计值：
2.内力计算

按悬臂梁计算。最大计算跨度2.4m。截面HN300X100X6.5X9。。内力计算如下：

3.强度、稳定性验算
正应力验算：，满足。
剪应力验算：，满足。
变形验算：，满足。
4.节点验算：
此梁为悬挑结构，为保证梁端固接，梁上下翼缘与埋件坡口焊，梁腹板采用高强螺栓连接。

节点处内力较小，故不验算焊缝及高强螺栓，仅对后埋件的化学锚栓的抗拉拔进行验算。
锚栓M20，强度5.8级，抗拉强度设计值，抗剪设计值。在弯矩作用下，对受力最不利的上边缘螺栓进行验算：

5.8级螺栓抗拉强度设计值，对于M20化学锚栓，单根抗拉力为97.34KN>N=44.12KN,满足要求。为保证足够的强度储备，施工时对节点进行加强，见施工图。
