交通监控技术投标书.doc

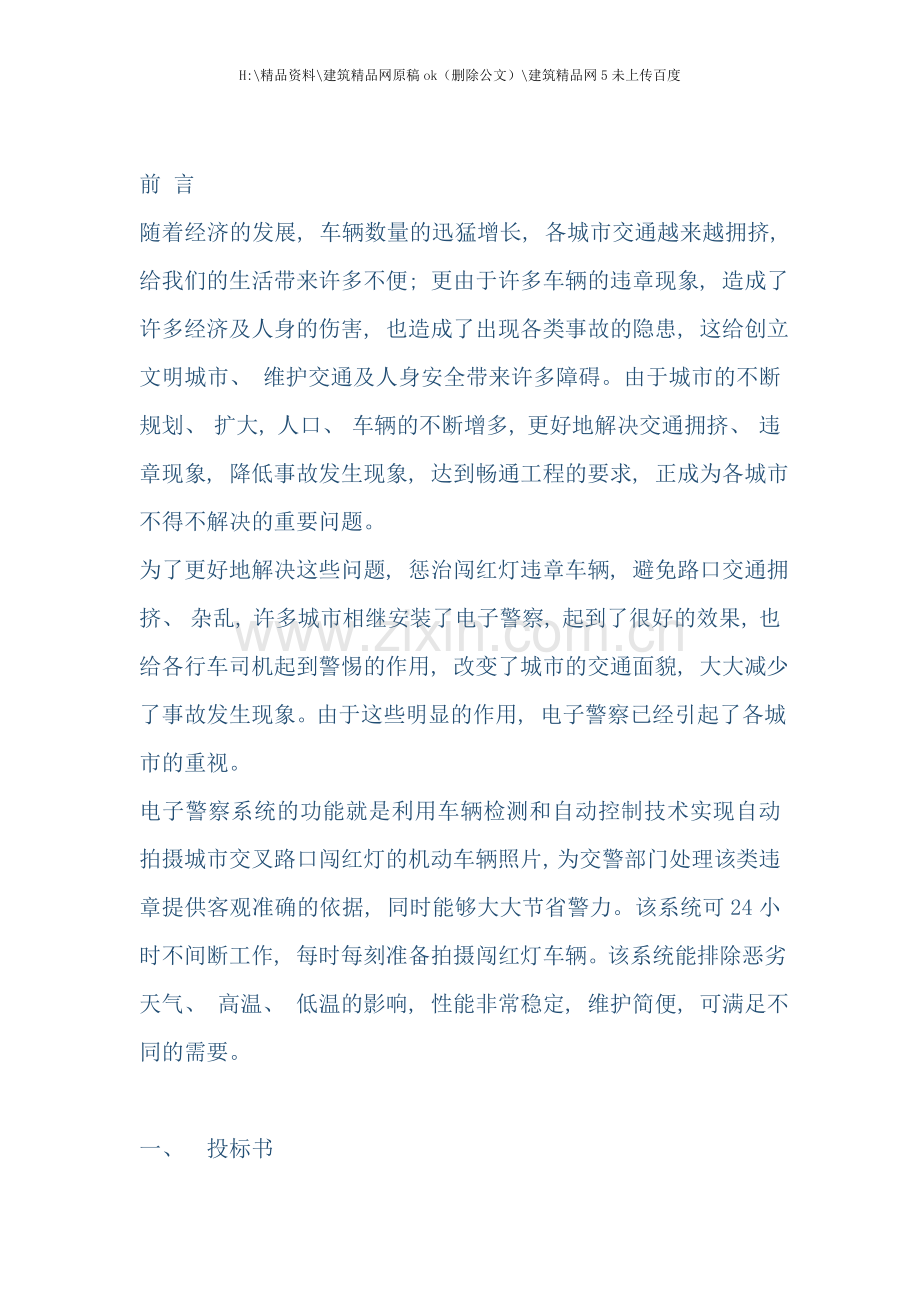

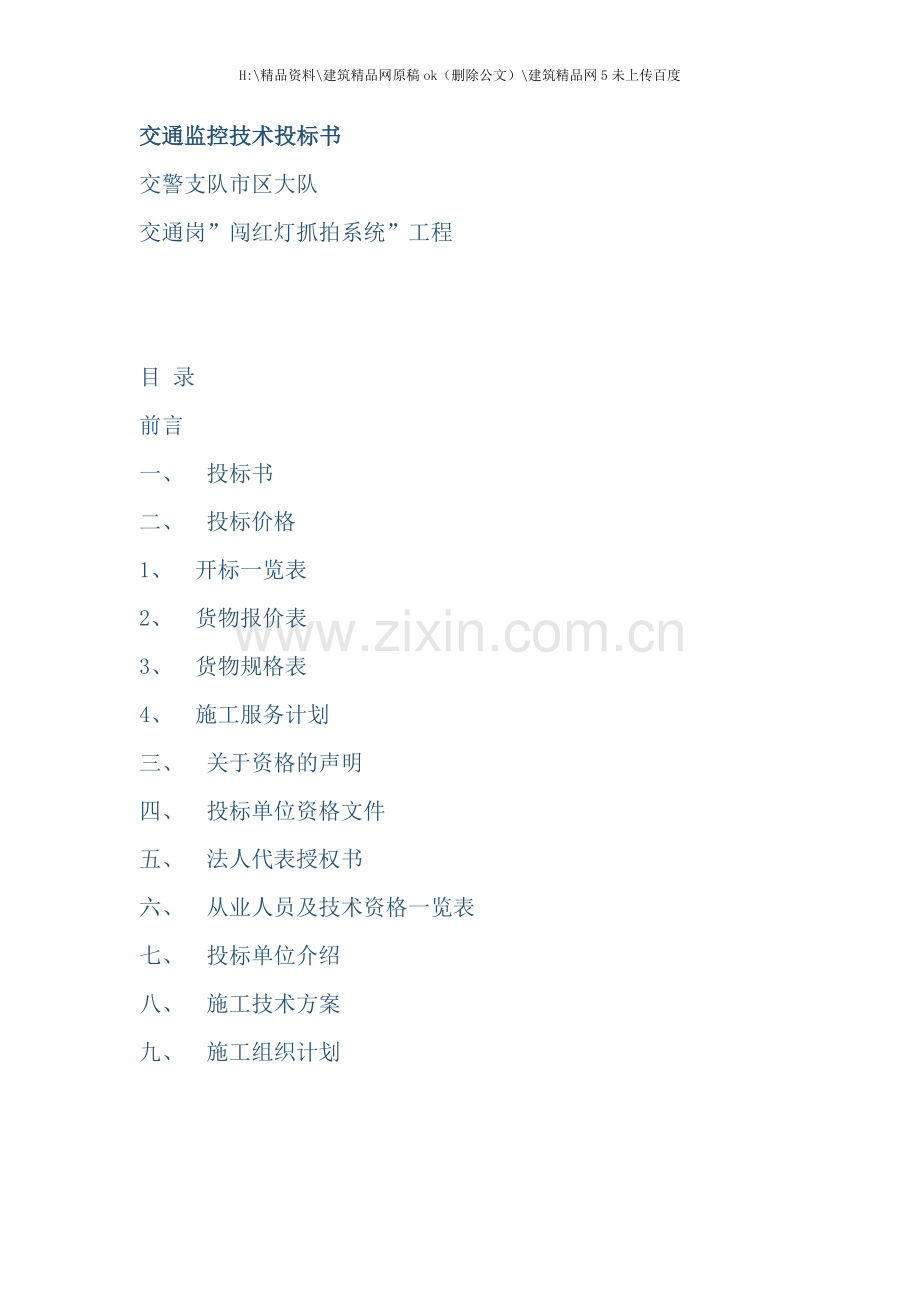

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度交通监控技术投标书交警支队市区大队交通岗”闯红灯抓拍系统”工程目 录前言一、 投标书二、 投标价格1、 开标一览表2、 货物报价表3、 货物规格表4、 施工服务计划 三、 关于资格的声明四、 投标单位资格文件五、 法人代表授权书六、 从业人员及技术资格一览表七、 投标单位介绍八、 施工技术方案九、 施工组织计划前 言随着经济的发展, 车辆数量的迅猛增长, 各城市交通越来越拥挤, 给我们的生活带来许多不便; 更由于许多车辆的违章现象, 造成了许多经济及人身的伤害, 也造成了出现各类事故的隐患, 这给创立文明城市、 维护交通及人身安全带来许多障碍。由于城市的不断规划、 扩大, 人口、 车辆的不断增多, 更好地解决交通拥挤、 违章现象, 降低事故发生现象, 达到畅通工程的要求, 正成为各城市不得不解决的重要问题。为了更好地解决这些问题, 惩治闯红灯违章车辆, 避免路口交通拥挤、 杂乱, 许多城市相继安装了电子警察, 起到了很好的效果, 也给各行车司机起到警惕的作用, 改变了城市的交通面貌, 大大减少了事故发生现象。由于这些明显的作用, 电子警察已经引起了各城市的重视。电子警察系统的功能就是利用车辆检测和自动控制技术实现自动拍摄城市交叉路口闯红灯的机动车辆照片, 为交警部门处理该类违章提供客观准确的依据, 同时能够大大节省警力。该系统可24小时不间断工作, 每时每刻准备拍摄闯红灯车辆。该系统能排除恶劣天气、 高温、 低温的影响, 性能非常稳定, 维护简便, 可满足不同的需要。一、 投标书本投标书是应xx市政府采购招标文件( 编号: QY 08) 而编写的投标方案。投标单位保证本投标书中的技术资料、 报价、 营业执照、 资质证明的真实性、 完整性与有效性。第一章 电子警察系统概述1.系统的构成EP-200DP型电子警察系统设计为二级计算机网络系统, 采用二级管理模式。控制中心计算机系统构成局域计算机网络( 10/100M 自适应以太网) , 控制中心计算机系统与路口拍照计算机系统联接为广域计算机网络。二级管理模式为控制中心的总体管理和路口的现场管理。系 统 构 成 框 图1.1 控制中心计算机系统的构成控制中心计算机系统主要由网络服务器、 管理计算机、 网络集线器、 调制解调器、 不间断电源、 彩色打印机等组成。路口工控机控制中心计算机系统原理示意图1.2 路口拍照计算机系统的构成路口拍照计算机系统主要由以下设备组成: 高性能数码照相机、 控制主机、 通信管理工业控制计算机、 车辆探测器、 闪光灯、 调制解调器。路口拍照传输系统组成原理示意图2系统的工作原理2.1 系统的技术方案本项目拟采用的技术方案为: 利用电磁感应线圈检测违章车辆, 用数码照相机对闯红灯车辆进行拍照, 用工业控制计算机进行路口控制, 经过普通电话线把违章车辆图片传回控制中心。在控制中心对传回的图片数据进行分类整理, 建立违章车辆数据库, 并生成集红灯信号、 停车线、 车牌号码、 违章时间、 违章地点于一体的违章通知书( 样板见附页) , 采用彩色打印机打印输出。控制中心的计算机系统预留和车辆管理所计算机数据库的联网接口。路口数量可进行扩充。交通路口布局示意图2.2 系统的工作原理利用系统配置的控制主机不断检测各个方向信号灯的状态, 埋设在行车道上的电磁感应线圈不断检测是否有车辆经过。如果在红灯期间线圈检测到有车辆经过, 控制主机立即向数码相机发出抓拍命令, 数码相机即时抓拍该方向的违章车辆图像并存储在路口计算机的硬盘中。在控制中心设置若干台终端处理计算机, 它自动向路口计算机进行拨号连接, 调取存储的违章车辆图片。当一个路口的照片传输完成后, 自动转向下一个路口进行拨号传输, 如此循环进行。在控制中心经过专用的图像处理软件可建成违章车辆数据库, 以及集红灯信号、 停车线、 车牌号码、 违章时间、 违章地点于一体的违章通知书, 经过彩色打印机打印输出。该方案有如下特点: 采用感应线圈检测违章车辆, 成本低廉, 工作稳定可靠, 可实现多相位路口检测控制, 以适应复杂交通路口控制信号的需要。采用数码相机抓拍, 图片清晰, 包含违章三要素( 停车线、 违章车辆、 红灯信号) , 可做为确凿的处罚证据。 自动判别车辆进入停车线的时间, 能拍摄机动车辆、 摩托车、 轻型摩托车等不同大小的违章车辆。 车辆检测器灵敏度1-16级可调, 有自动提升功能, 对高底盘车辆也具有很高的检测率。 违章拍摄控制主机在拍摄时自动附加日期( 年、 月、 日、 时、 分、 秒) 、 地点与方向等信息, 在进行违章车辆处理时能够全面地显示车辆违章时的信息。违章拍摄控制主机自动测光、 补光, 所拍摄的违章照片全天侯清晰可辨。闪光灯与相机同步, 同步速度为1/90秒。具备完善的夜间拍照能力, 最低0LUX照度下可强制拍照。采用多线圈判别方法, 大大提高拍摄有效率( 98%) 。采用计算机图像处理技术, 可方便的进行检索、 存储。路口工控机配置30G硬盘, 能自动进行图像下载。在传输通道出现问题时可支持人工下载照片。系统全自动工作, 无需人工操作。操作人员只需打印违章照片。中心服务器操作简便, 统一管理, 集中打印。中心处理软件对违章照片进行处理。以不同的权限进行违章照片的删除、 打印违章通知单、 违章信息查询等操作。软件能够自动统计违章次数, 图像以.JPG格式按英文字母和数字排序存入数据库。在进行违章查询时, 可按车牌号、 车主、 违章时间、 违章路口及方向等参数查询, 还可统计一定时间段或特定路口的违章数量。独特的图像加密技术, 使图像内容不会被篡改。采用普通电话线进行图像的传输, 降低了系统的运做费用。 系统采用工业标准化设计, 定时自检, 故障自动报告, 死机自动 启动, 维护方便。功能可根据需要进行扩展; 数码相机配备室外防护罩, 保障了恶劣环境下长期工作, 提高了系统的稳定性。2.3 软件软件是系统的重要组成部分, 软件的设计要考虑到具体的实际情况, 既要具有实用性、 安全性、 易用性、 可维护性, 同时也要具有先进性、 可扩充性、 升级能力。在软件设计中遵循以下原则: l 经济、 实用、 先进。系统软件的设计要兼顾现阶段要求与预留未来发展所需扩充能力, 既要考虑满足当前管理的需要, 制定合理的投资和设计方案, 又要能满足与其它系统的接轨要求及建成后数年的发展要求, 保证对系统投资的升值与保护, 并兼顾到将来系统的升级, 以达到最佳的性能价格比。l 选择成熟先进可行的技术, 缩短软件的开发周期, 操作界面友好, 使整套系统具有先进性、 实用性、 可扩充性、 开放性、 易用性和易维护性。l 安全可靠, 充分保障数据的安全、 完整和可靠。本系统在开发设计时选用如下软件环境: 控制中心服务器网络平台 Windows NT Server 4.0 中心管理计算机操作系统 Windows NT Workstation 4.0 路口抓拍计算机操作系统 Windows NT Workstation 4.0系统应用软件系统应用软件设计为客户/服务器结构, 在控制中心设立数据服务器, 用于存储各路口上传的业务数据, 由管理电脑对传回的图片进行处理, 按车牌分类存入不同的数据库, 可方便地按本地车、 外地车或特种车进行查询。3. 系统主要设备选型路口拍照工控机由于路口气候条件恶劣, 为保证系统的可靠性, 路口现场计算机选择工业控制用微型计算机。工控机符合开放工业标准, 具有很高的可靠性和可扩充性, 能够在恶劣环境下长期可靠工作。控制主机控制主机主要完成车辆的检测、 红绿灯信号采集、 拍照控制、 通信控制等功能。该设备由本公司自行研制、 设计生产, 性能稳定, 功能灵活。出厂前均经过严格的调试和联调及老化筛选。车辆检测器在停车线前的路面下埋设环形检测线圈, 经过双绞信号线和安装在路口控制机柜中的车辆检测器连接, 用于检测红灯期间越过停车线的车辆。自适应式车辆检测器能够检测轻型摩托车以上的各种车辆, 包括各种类型的摩托车、 客车、 货车和拖挂车, 具有学习功能, 保证永不死机。该设备集成在控制主机里面。数码相机数码相机是本系统的核心部件, 其质量好坏直接关系到所拍图像质量。经过对各种数码相机综合性能的比较, 方案选择了日本OLYMPUS3030数码相机。该相机具有极高的图像解析度, 能够确保抓拍的照片中车辆的色彩、 外形、 车牌号、 停车线以及红灯信号等清晰可见。图像传输设备本系统采用调制解调器作为抓拍图像的传输设备, 经过公共电信网拨号连接控制中心的计算机管理终端和路口计算机, 将存储在路口计算机硬盘中的图像传回控制中心。控制中心设备控制中心配置1台服务器, 用于存储违章照片和有关数据; 1台用于违章照片传输、 管理、 查询、 打印的计算机管理终端; 1台彩色打印机。中国最大的管理资料库下载4. 系统的功能及特点4.1控制中心计算机系统的功能控制中心计算机系统的主要功能如下: 路口抓拍图像的上传采集 违章车辆的分类检索 违章车辆信息录入 违章车辆信息库的更新 违章车辆图像的浏览、 回放 违章通知书的打印输出 各路口违章信息的汇总, 输出报表 违章处理信息汇总, 输出报表 可与车辆管理所计算机数据库联网4.2 路口计算机系统的功能 违章车辆的实时检测 交通信号灯状态的实时检测 违章车辆的图像抓拍 违章车辆图像数据的数字化处理 违章信息记录 违章图像及数据的实时/定时传输5 路口计算机与中心计算机的数据通信l 路口抓拍计算机经过公共电信网和控制中心计算机系统的构成广域网, 与中心计算机系统进行网络通信, 上传抓拍的图像数据。l 中心计算机系统发生故障或与路口计算机的数据通信中断时, 路口计算机将处于独立工作状态, 独立存储业务数据, 并在中心计算机系统故障排除或数据通信恢复时, 自动上传存储的数据。l 路口计算机处于独立工作状态时, 能保存一年的原始数据, 中 心计算机系统发生故障或数据通信不能恢复时, 中心值班员可 以经过热插拔硬盘将路口计算机中存储的数据取走, 在中心计算机上恢复。路口计算机将保持连续工作。6. 系统主要性能指标l 拍摄速度( 从传感器触发到快门动作) 最小速度0.1秒l 连续拍照速度 1.4张/秒l 下载时间 1张/分钟l 后台传输时间( 利用计算机后台传输, 不占用拍照时间) 1张/分钟l 二次拍照时间( 下载时间除外) 4.0秒l 图像分辨率 330万像素l 色彩 真色彩l 拍摄范围 1-4车道, 同时可抓拍2条以上车道的违章车辆l 拍摄距离 8-20米 l 拍摄车速 0-140公里/小时l 误拍率 小于2% l 环境温度 -40-70摄氏度l 环境湿度 20%-95%( 无冷凝) l 工作电源 160-250VAC, 50+5Hzl 瞬间抗压 1000VDCl 绝缘 大于150M l 功率 单套系统小于200W根据xx市电子警察项目的具体情况, 本方案拟采用如下物理结构: 共6个路口, 每个路口监测4个方向, 前端设备配置为每个路口4套拍照前端, 一台工控机; 控制中心由一台服务器、 一台管理终端和一台彩色打印机组成。二、 投标价格投标总价: ( 包括设备价、 安装调试费、 一年免费维护费) 人民币: 元1、 开标一览表电子警察系统设备清单序号 名称 型号 单位 数量 产地 厂家一 路口设备1 控制主机 EP-200D 台 24 广州 捷众2 检测线圈 RV4 套 24 广州 捷众3 数码照相机 OLYMPUS3030 台 24 日本 奥林巴斯4 专用防护机箱 TEC-210 套 24 广州 捷众5 闪光灯 WOC3000 套 24 台湾 6 工控机 IPC-611 台 6 台湾 研华7 RS-422接口卡 C-104 块 6 台湾 MOXA8 调制解调器 56K 台 6 台湾 D-link9 通信传输软件 TEC-Video 套 6 广州 捷众10 室外机柜 TEC-220 台 6 广州 捷众11 电缆及附件 套 6 广州 12 相机及闪光灯立柱 定制 套 24 定制二 控制中心设备13 中心服务器 P800 台 1 中国 14 管理终端 P500 台 1 中国 15 调制解调器 56K 台 1 台湾 D-link16 彩色打印机 EPSON PHOTO740 台 1 日本 17 中心软件 TEC-View 套 1 广州 捷众18 UPS电源 3000VA 台 1 美国 山特三 交警提供设备19 电话线路 条 2、 货物报价表金额单位: 人民币元序号 名称 型号 单位 数量 单价 和价一 路口设备1 控制主机 EP-200D 台 24 2 检测线圈 RV4 套 48 3 数码照相机 OLYMPUS3030 台 24 4 专用防护机箱 TEC-210 套 24 5 闪光灯 WOC3000 套 24 6 工控机 IPC-611 台 6 7 RS-422接口卡 C-104 块 6 8 调制解调器 56K 台 6 9 通信传输软件 TEC-Video 套 6 10 室外机柜 TEC-220 台 6 11 电缆及附件 套 6 12 相机及闪光灯立柱 定制 套 24 二 控制中心设备13 中心服务器 P800 台 1 14 管理终端 P500 台 1 15 调制解调器 56K 台 1 16 彩色打印机 EPSON PHTOT740 台 1 17 中心软件 TEC-View 套 1 18 UPS电源 3000VA/1H 台 1 工程、 安装调试费、 运输费等 12%: 税金 6%工程总计: 三 交警提供设备19 电话线路 条 7 路口基础部分21 水泥 22 钢架 23 施工费 合计 3、 货物规格表3.1 路口工控机路口工控机选用台湾研华公司的工业级计算机, 主要包括机箱、 工业级电源、 主机板、 显示适配卡、 RS-422通信接口板等组成。 机箱 研华IPC611( 14槽容错式工业PC机箱) 电源 280W CPU Intel Pentium II RAM 64MB 硬盘 30GB EIDE 软盘 1.44MB 端口 RS-232C 2+4个 并口 1个 280W电源, 并提供-12V直流增强输出; 2个可交换的带过滤网的冗余冷却风扇; 故障检测功能; 用LED显示电源开关和硬盘状态; 插拔夹以防止振动; 抗震防尘结构; 固定压条无级调整高度; 无源底板上有STM的精密阻容, 驱动能力强; 3.2 数码相机采用日本奥林巴斯公司的产品, 执行奥林巴斯的质量标准, 售后服务以奥林巴斯公司的售后服务标准为准。 型号 OLYMPUS3030 CCD解析度 330万像素 (2048 1536) LCD显示屏 1.8彩色TFT液晶显示器 光学变焦 自动对焦的3倍光学变焦镜头 数码变焦 2.5倍数码变焦 图象格式 JPEG 传输方式 USB、 RS-232、 PC卡 闪光方式 内同步、 有线同步3.3 控制主机中国最大的管理资料库下载由本公司自行研制。 型号 EP-200D 车辆检测灵敏度 1-16级可调 检测线圈接口 2路 通讯端口 RS422 2个 信号灯采集端口 3个 LED指示灯 6个 3.4 闪光灯 型号 WOC3000 产地 台湾 闪光次数 100003.5 中心服务器 型号 P800 Intel处理器 800MHz Pentium 二级缓存 512MB SDRAM 256MB( 标准) DIMM插槽 3 硬盘 45GB 托架/托架配置 4托架 插槽 4个PCI、 1个ISA、 1个共享的PCI/ISA3.6 管理计算机 型号 P500 Intel处理器 600MHz Pentium RAM 128MB( 标准) DIMM插槽 3 硬盘 20GB 插槽 4个PCI、 1个ISA、 1个共享的PCI/ISA3.7 彩色打印机 型号 EPSON PHOTO 740 生产厂商 日本 EPSON 幅面 A4 分辨率 1440dpi 接口 并口 电源 220VAC 节能功耗 27W( EPA能源之星) 4、 施工服务计划电子警察系统的实施是一个复杂的系统工程, 它包括现场勘察、 工程设计、 基础施工、 现场设备的安装与调试、 中心设备的安装与调试、 拍摄效果的调整等几个部分。41现场勘察现场勘察的内容包括: 拟安装设备的路口的车道数量、 要求监控的具体车道、 信号灯的位置、 地下管道的分布、 停车线的位置、 车流量与车速、 电话线的位置等, 根据这几个方面的情况, 综合考虑后确定拍摄设备的安装位置、 检测线圈的数量与位置、 工控机的安装位置、 各种信号线和电源线的走线路径等。42工程设计根据上述现场勘察的结果, 绘制具体工程施工图纸, 确定施工的步骤和工程量。43基础施工在工程设计完成后, 按设计要求进行混凝土基础、 立柱和各种预埋管道的施工。44现场设备的安装与调试待混凝土基础干固后, 即可进行现场设备的安装与调试, 包括检测线圈的埋设、 拍摄设备的安装、 现场设备的联调。 45中心设备的安装与调试中心设备包括服务器、 计算机终端、 打印机、 通信设备和照片管理软件, 安装后进行功能调试。46拍摄效果的调整现场设备安装调试完成后, 系统初步试运行, 根据实际拍摄的效果, 再进行微调, 直到最佳效果。47培训与服务电子警察系统是集计算机技术、 数码相机技术、 通信技术与检测控制技术于一体的复杂系统, 而且整个系统设备安装地点分散, 工作环境恶劣, 因此要保证该系统长期稳定运行, 必须由经过培训的专门技术人员进行系统的日常维护。设备维护人员的基本要求: 电子类大专以上学历, 能够熟练使用计算机, 有一定的实际工作经验。维护人员培训规划: 在工程合同签定后, 甲方( 业主) 单位应选派1-2名技术人员到乙方接受系统理论培训, 理论培训结束后, 受训人员要参与至少两套现场设备的安装调试和中心设备的安装调试, 以便对系统的工作流程有感性认识。经过理论培训和实际参与安装之后, 受训人员应能很好地胜任设备的日常维护工作。本公司已建立完善的质保体系, 拥有一支技术过硬、 装备精良的技术服务队伍。”为用户提供满意的服务,为用户免除后顾之忧”是我们的宗旨, 我们承诺: 1.施工结束后负责为业主的技术人员做好技术培训工作, 直到能独立负责此项工作。2.该系统的保修期为一年( 数码相机为10000次) , 保修期内免费提供优质服务。3.保外期间, 我们将合理收取费用, 终身提供满意的技术服务工作。4.本公司软件升级后, 将主动上门服务为用户提供免费升级服务。5.当系统出现故障后, 公司接到业主电话后8小时内作出响应并提出解决办法。在必须到现场维护的情况下, 一般在48小时内到达现场进行维护, 特殊情况不超过3天。6.本公司将定期组织技术培训, 免费为业主培训专业技术人员。7.如果业主对系统提出更新升级的要求, 本公司负责做好相应的技术服务工作。8.我们将1次/月经过电话了解系统的工作情况, 定期组织队伍上门为客户服务。三、 关于资格的声明函四、 投标单位资格文件五、 法人代表授权书六、 从业人员及技术资格一览表七、 投标单位介绍八 、 施工技术方案
