HJ/T ××－××××

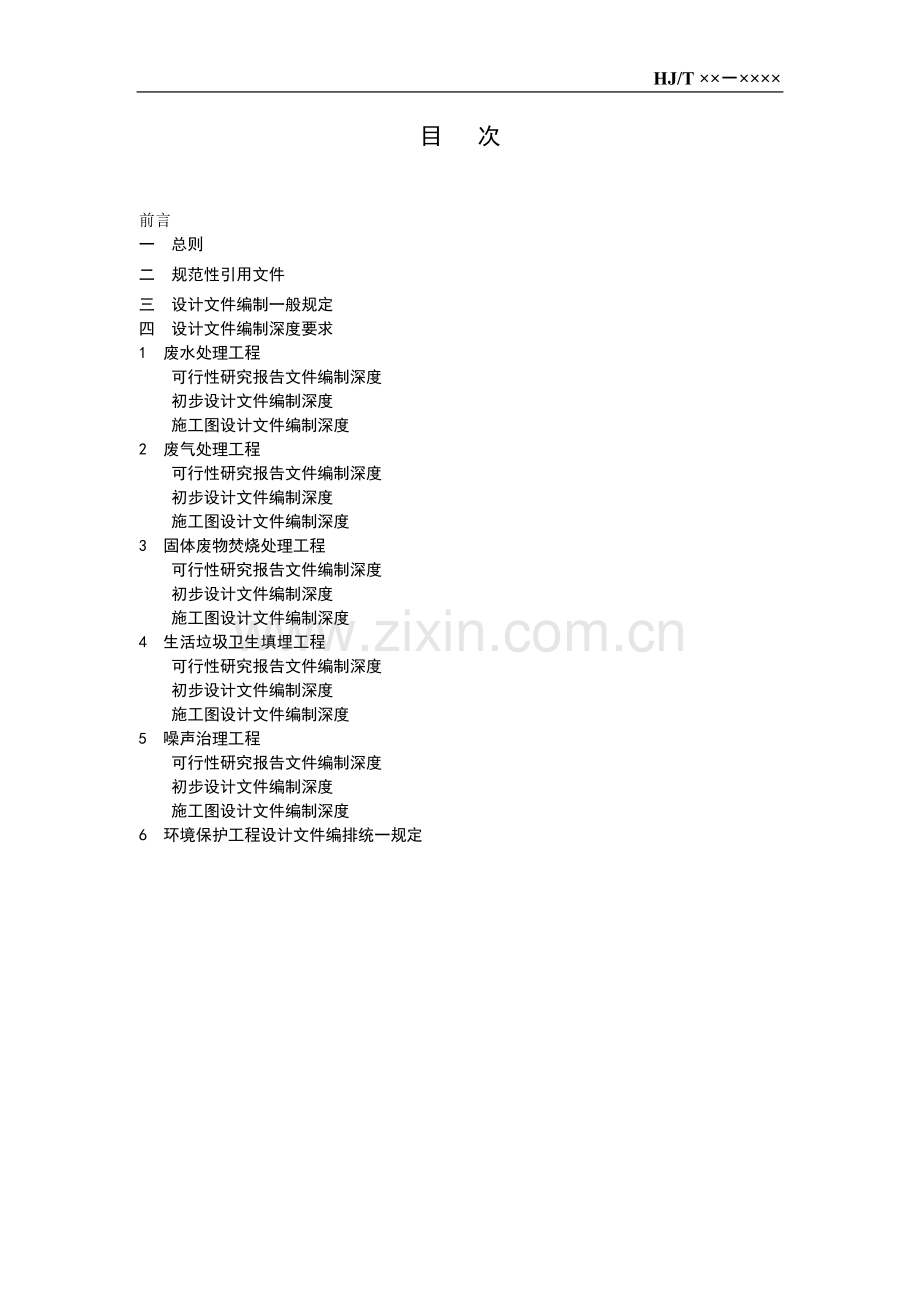

目 次

前言
一 总则
二 规范性引用文件
三 设计文件编制一般规定
四 设计文件编制深度要求
1 废水处理工程
可行性研究报告文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
2 废气处理工程
可行性研究报告文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
3 固体废物焚烧处理工程
可行性研究报告文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
4 生活垃圾卫生填埋工程
可行性研究报告文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
5 噪声治理工程
可行性研究报告文件编制深度
初步设计文件编制深度
施工图设计文件编制深度
6 环境保护工程设计文件编排统一规定

前 言

为贯彻《中华人民共和国环境保护法》，规范环境工程设计文件，保证环境工程设计质量，制定本标准。
本标准结合废水处理、废气处理、固体废物焚烧和填埋处置、噪声防治等领域环境污染治理工程设计的不同特点，对工程设计过程中的可行性研究、初步设计和施工图设计文件的编排规定和深度要求进行了规定。
本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。
本标准为首次发布。
本标准起草单位：广东省环境保护产业协会、中国环境保护产业协会。
本标准国家环境保护总局20□□年□□月□□日批准。
本标准自20□□年□□月□□日起实施。
本标准由国家环境保护总局负责解释。

一 总 则

1 为保证环境工程设计质量，使设计文件规范化，特制定本规定。
2 本规定适用于环境工程建设中废水、废气、固体废物、噪声污染治理工程设计文件的深度，其它种类环境工程可酌情参照执行。
3 环境工程设计分为前期工作和工程设计两部分。本《规定》前期工作中只包括工程可行性研究。项目建议书和可行性研究报告编制深度参照有关规定执行。
4 小型环境工程参照本规定可适当简化。经主管部门批准，工程设计可按一阶段直接进行施工图设计。
5 设计文件的编制必须贯彻执行国家有关环境保护政策和法令，尚应符合国家强制性标准的规定、现行的环境工程建设标准设计规范(规程)。要遵守设计工作程序，各阶段设计文件应完整齐全，内容深度符合本规定的要求。
6 当工程项目中有本规定未列入的内容时，可参照本规定的深度编制。

二 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注明日期的引用文件，其最新版本适用本标准。
《市政公用工程设计文件编制深度规定》（中国建设部2004年版）
《建筑工程设计文件编制深度规定》（中国建设部2003年版）

三 设计文件编制一般规定

1 可行性研究
1.1 工程可行性研究应以批准的项目建议书和委托书为依据，其主要的任务是：在充分调查研究、评价预测和必要的勘察工作基础上，对项目建设的必要性、技术可行性、经济合理性、实施可能性进行综合性的研究和论证，对不同建设方案进行比较，作出该项目是否可行的正确结论，并推荐建设方案。
1.2 可行性研究的工作成果是提出可行性报告，批准后的可行性研究报告是进行初步设计的依据。
1.3 某些项目的可行性研究，经行业主管部门指定可简化为可行性方案设计（简称方案设计）。
1.4 可行性研究报告应满足设计指标及业主向主管部门送审的要求。
2 初步设计
2.1 初步设计应根据批准的可行性研究报告进行编制，应明确工程规模、建设目的、投资效益、设计原则和标准，深化设计方案，确定拆迁、征地范围和数量，提出设计中存在的问题、注意事项及有关建议，其深度应能控制工程投资，满足编制施工图设计、主要设备订货、招标及施工准备的要求。当无条件获得该项目已批准的可行性研究报告时，可用已批准该项目的方案设计作为依据。
2.2 初步设计文件应包括：设计说明书、设计图纸、主要工程数量、主要材料设备数量和工程概算。
2.3 初步设计文件应列出设计人员名单，包括项目总负责人，各专业负责人和设计人员；
2.4 初步设计文件应附有设计单位的企业法人营业执照复印件和工程设计资格证书复印件
3 施工图设计
3.1 施工图应根据批准的初步设计进行编制，其设计文件应能满足施工、安装、加工及编制施工预算的要求。
3.2 施工图设计文件应包括：设计说明书、设计图纸、工程数量、材料设备表、修正概算或施工图预算。
3.3 施工图设计文件应满足施工招标、施工安装、材料设备订货、非标设备制作，据以工程验收。
3.4 施工图各类图样和文件中采用的图例、符号、代号、术语和专业名词等，应按国家、行业现行的标准、规定编写、并在设计说明中或图样的首页或在图样的显著位置上标注其含义、说明所代表的内容，以便于采购，施工和安装。国家、行业尚未规定的可供用行业惯用词语或符号，但必须在项目内统一。
3.5 施工图设计文件目录、设备一栏表、材料表等的编写各设计部门应按统一格式。
3.6 施工图设计应内容完整、计算准确、文字说明简单明了，用词正确、图形表达清楚、比例适当、图样必须经过严格校审、主要图样应会签。

四 设计文件编制深度要求
废水处理工程可行性研究报告文件编制深度

前言
说明工程项目提出的前提（改、扩建项目要说明现有企业生产情况）），建设该工程项目的必要性和意义。
1 概论
1.1 编制依据
1.1.1 上级部门批准建设该项目的有关文件，项目建议书等。
1.1.2 建设单位的委托书和双方签订的《合同》或《协议书》。
1.1.3 环境管理部门批准的《环境影响评价报告书》。
1.1.4 建设单位提供的废水水量、水质资料。
1.1.5 环境管理部门提供的废水排放标准。
1.1.6 有关的现行设计规范。
1.2 编制范围
1.2.1 《合同》或《协议书》中所规定的范围。
1.2.2 经双方商定的有关内容及范围。
1.3 工业企业的情况
1.3.1 生产规模、扼要说明生产过程。
1.3.2 产品所使用的主要原材料和辅助材料。
1.3.3 废水水量和水质、生产不同的产品要分述各生产过程中所排出的水量和水质。
1.4 废水处理量
近期废水处理量和远期废水处理量。
2 方案论证
2.1 废水水质、处理水量及排放标准。
2.1.1 废水水质
不同产品要分别对水质变化情况论证。
2.1.2 废水水量
近期水量和远期水量变化情况论证。
2.1.3 排放标准
环境管理部门批准的排放标准说明。
2.2 废水处理工艺论证
根据水质、水量、排放标准和工程项目具体条件（如管网配套、场地、综合利用等），结合国内外废水处理工艺发展现状比选废水处理工艺技术路线，从总体上论证技术上、经济上的可行性，以确保技术先进可靠，经济合理、达标排放或利用的基本要求。
2.3 污泥处理工艺论证
论述国内外污泥处理与处置工艺发展状况，结合本项目的具体条件比选污泥处理与处置工艺技术路线，以确保工艺的先进性、可靠性及技术经济的可行性。
2.4 废水回用和污泥综合利用的论证
2.5 处理工艺论证结论、项目在技术、经济、社会、环保效益等方面的总体评价及推荐方案。
3 工程方案内容
3.1 设计原则
3.2 废水水质水量及处理程度的确定
3.3 废水处理工艺流程、废水处理构（建）筑物及设备
3.3.1 废水处理工艺流程
3.3.1.1 方案比较：两个以上方案比较，选出推荐方案。
3.3.1.2 确定工艺流程的处理构（建）筑物及设备
分别叙述各处理构（建）筑物的设计参数、结构尺寸、设备选型，从具体内容上评述技术经济的可行性。
3.3.2 污泥处理工艺流程
3.3.2.1 方案比较：两个以上方案比较，选出推荐方案。
3.3.2.2 确定工艺流程的处理构筑物及设备
叙述污泥处理构筑物设计参数、结构尺寸、设备选型，从具体内容上评述技术经济的可行性。
3.3.3 各处理单元处理效果
列表说明。
3.4 废水回用及污泥综合利用
3.4.1 废水回用
3.4.2 污泥综合利用
3.5 建筑
3.5.1 主要设计规范：
要列出有关现行的建筑设计规范。
3.5.2 设计构思
要阐述建筑设计思想和根据本工程特点，在满足废水处理功能的前提下，统一总体的建筑形式，灵活多变地调整每个建筑单体。
要阐述在设计中采用新技术、节能、新型建筑材料。
3.6 结构
3.6.1 主要设计规范
要列出有关现行的结构设计规范。
3.6.2 设计原则
要叙述结构设计在满足工艺设计要求和拟建场地的工程地质、水文资料及施工环境，优化结构设计，选择合理的施工方案。
3.6.3 设计参数
根据工艺设计要求，工程水文地质资料，确定主要设计参数。
3.6.4 结构形式
根据工程特点，确定结构形式。
3.6.5 主要工程材料
3.6.5.1 混凝土
根据工程特点确定混凝土强度等级、抗渗标号。
3.6.5.2 钢材
根据工程特点选用的钢材。
3.7 电器和自控
3.7.1 电气设计
3.7.1.1 设计依据
a）有关现行的电气设计规范；
b) 当地供电部门提供的有关资料；
c) 其他专业提供的有关资料。
3.7.1.2 供电方式
a) 确定供电等级；
b) 根据供电负荷，确定变配电。
3.7.1.3 防雷
叙述主要构（建）筑物的防雷设施。
3.7.1.4 界面
应叙述供配电系统与监控系统，土建与工艺均存在界面，各方如何协调。
3.7.2 自控
3.7.2.1 系统设计
叙述自控系统设计的原则、目的、要求、目标。
3.7.2.2 系统设计要点
叙述根据工程特点和自控技术的发展，采用技术先进、经济实用、安全可靠、质量优良的自控产品，并考虑工程扩建的衔接。
3.7.2.3 监控系统
根据工艺流程和控制监测参数确定自控系统的监测点。
a) 系统组成
b) 软件编制
c) 显示功能设计
ⅰ）整体显示
ⅱ）分屏显示
ⅲ）趋势显示
ⅳ）图形曲线显示
ⅴ）工艺流程显示
ⅵ）运行参数显示
4 环境保护
环境现状，项目对环境所产生的主要污染以及采取的防治措施。
5 节能
能源消耗分析、节能措施及效益评估。
6 消防
火灾隐患分析及对策。
7 劳动安全及卫生防护
7.1 噪音和嗅味的来源及防治措施。
7.2 脱色或消毒剂等有毒物质使用的安全防护措施。
7.3 电气防雷安全措施。
7.4 其他
废水处理构（建）筑物栏杆、路灯等行人安全措施。
8 管理机构、劳动定员及建设进度设想
8.1 管理机构及定员
8.1.1 厂、站的管理机构设置。
8.1.2 人员编制（附定员表）及生产班次划分。
8.2 建设进度
8.2.1 建设进度要求和计划安排。
8.2.2 建设阶段的划分（附建设进度表）。
9 投资估算及资金筹措
9.1 工程投资估算
9.1.1 估算依据
9.1.1.1 工程项目设计图纸
9.1.1.2 定额及单价依据
9.1.2 工程投资估算
分单项列出投资估算表（含建筑工程、设备管道、安装费及其他费用）。
9.1.3 资金筹措
9.1.3.1 自筹资金
9.1.3.2 银行贷款
9.1.3.3 其他资金来源
9.1.4 用款计划
根据工程进度列出用款计划和工程进度表。
10 财务评价及工程效益分析
10.1 财务评价
10.1.1 财务评价的前提条件
10.1.1.1 工程项目使用期
10.1.1.2 职工定员，年人平均工资（含劳保、福利和奖金）
10.1.1.3 电费、药费
10.1.1.4 其他费用
10.1.2 工程运行成本
达到设计规模时的运行成本。
10.1.3 财务分析结果
确定投资回收年限。
10.2 工程效益分析
根据工程特点，分析经济效益主要表现为社会效益，其次才是经济效益。
要列出财务分析计算表。
11 研究结论和存在问题
11.1 研究结论
11.2 存在主要问题和建议

附图：
1 总体布置图
2 工艺流程图
3 管道平面图
4 各处理构（建）筑物工艺平面图和剖面图

附件：根据项目具体情况附上下列各类批件和附件
1 上级部门批准建设该项目的有关文件、项目建议书等；
2 建设单位委托书或双方签订的合同或协议；
3 环境管理部门批准的《环境影响评价报告书》；
4 建设单位提供的废水水量水质资料；
5 环境管理部门提供的废水排放标准。

废水处理工程初步设计文件编制深度

1 设计说明书
1.1 总论
1.1.1 设计依据
1.1.1.1 批准文件：批准机关、文号、日期及批准的主要内容；
1.1.1.2 有关部门批准的可行性研究报告，设计委托书，合同或协议；
1.1.1.3 用水、用电协议；环保部门批准的排放标准和排入天然水体的要求。
1.1.1.4 有关的设计规范、规定和标准及法令
1.1.1.5 工程项目占地面积。征地红线图或区域平面图、地形测量图、工程地质钻探资料等。
1.1.2 编制范围
1.1.2.1 设计合同或协议中所规定的范围；
1.1.2.2 经双方商定的有关内容及范围。
1.1.3 概况
1.1.3.1 工程概况
a) 工业废水处理工程：需要详细说明工业企业的生产规模，生产的产品和生产过程中使用的原材料和辅助材料及生产过程中产生的废水量和废水浓度，不同的产品要分别叙述。
b) 工业园废水处理:需要详细叙述不同类型的工业企业的生产规模,生产的产品和生产过程中使用的原材料和辅助材料及生产过程中所产生的废水量和废水浓度，并要叙述是否混合处理或分别处理后再混合处理的理由。
c) 城镇污水处理工程：参考《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的有关规定。
1.1.3.2 建设概况
a) 工程项目所在地的自然环境：气象、交通、防洪、主导风向（风玫瑰图）、冰冻深度、地形、地貌等；
b) 工程项目所在地的工程地质论述。
1.1.4 工程规模及废水水质
1.1.4.1 工程规模：总规模，近期、远期；
根据废水量和生产情况确定变化系数k，计算设计水量。
1.1.4.2 废水水质
a) 工业废水水质：根据工业企业生产过程中所使用的原材料和辅助材料，经过实测水质资料分析确定废水水质或参考同类型企业的废水水质资料，确定最高浓度的废水水质，作为设计依据或建设单位提供的废水水质资料；
b) 工业园区废水水质：工业园区各种类型的工业企业生产过程中所排出的废水混合后的废水水质或经分类处理后的混合废水水质；
c) 城市污水水质：综合污水水质（含工业废水）或城市生活污水水质。
1.1.5 接纳废水排入的天然水体
1.1.5.1 排水区域的天然水体
详细说明排水区域内天然受纳水体的名称、卫生情况、水文情况(包括代表性的流量、流速、水位和河床性质等)，废水排入该水体后的影响，当地环保部门和有关部门对排入受纳水体的限值和要求。
1.1.5.2 废水污染物排放限值，确定执行的排放标淮和级别。
1.1.6 工程建设条件
1.1.6.1 建设场地的交通运输、水电供应等情况；
1.1.6.2 土建施工单位和设备、管道安装单位的资质、级别、资金筹措、设备、材料供应等。
1.1.7 设计范围与设计分工
1.1.7.1 设计范围：列出工程项目设计内容（近期、远期、专业）和界区范围等。
1.1.7.2 设计分工
a) 整体工程设计：废水处理厂区内整体工程设计（含工艺、土建、供配电、泵站、自控仪表、供热、辅助车间、综合楼等）和厂外废水管道工程设计；
b) 废水处理厂内整体工程设计。厂外废水管道工程、公用工程等不包括在内，但必须明确交接点的位置和详图（管径、标高、坐标）。
1.1.8 主要技术指标和投资概算
1.1.8.1 厂区占地面积、构（建）筑物占地面积、道路面积、绿化面积、生产用电指标等；
1.1.8.2 处理效果：列表说明各单元（段）处理效果，综合处理效果；
1.1.8.3 运行费用，处理成本，本运行费用和处理成本；
1.1.8.4 投资概算：计算工程项目总投资和吨水投资；
1.1.8.5 资金筹措、资金安排；
1.1.8.5 施工进度明细表。
1.2 污水处理厂(站)设计
1.2.1 基础资料
1.2.1.1 废水水质、水量，环保部门规定执行的废水排放标准及回用水的要求；
1.2.1.2 厂区地形测量图（1：200或1：500），厂区四至图、标高、坐标、红线图、工程地质钻探资料等；
1.2.1.3 废水管道进水管位置、管径、标高和排水出口位置及排入水体的水位标高及排入天然水体的要求。
1.2.2 总平面和废水处理工艺流程的设计
1.2.2.1 述设计原则和设计标准；
1.2.2.2 总平面设计：根据废水处理工艺流程和进、出水管的位置合理布置总平面（处理构（建）筑物、辅助建筑物、综合楼、道路、绿化、广场、门卫、围墙等），需提供两个以上总平面布置图供选择，并提出推荐的总平面布置的理由。列出构（建）筑物一览表和主要技术经济指标；
1.2.2.3 废水处理工艺流程：要注明构筑物内底、池面、水面标高，进出水管管径、标高；
1.2.2.4 污泥处理工艺流程：要注明构筑物内底、池面、水面标高，进出水管管径、位置、标高及排水管位置、标高。
1.2.3 工艺设计
1.2.3.1 工艺流程设计
详细阐述废水处理工艺和污泥处理工艺主要优缺点，先进性及其适应性。如果没有可行性研究报告或可行性研究报告的处理工艺不同，则需提出两个以上的处理工艺进行技术经济比较。
1.2.3.2 废水处理构筑物设计计算和设备选型设计计算
根据计算确定处理构筑物的池型结构和设备选型，池型结构尺寸的确定要符合设计规范的规定，设备选型要进行技术经济比较，并计算用电量、供氧量、回流污泥量、投加营养量、混凝剂量、消毒剂量，确定供氧、供气、投营养、投矾、消毒间和仓库，仓库应与投加间合建。
1.2.3.3 污泥处理构筑物设计计算和设备选型设计计算
根据计算确定污泥处理构筑物的池型结构、结构尺寸和设备选型及污泥处理间，计算污泥量。药剂投加量、需水量、供电量等。
1.2.3.4 废水回用及污泥综合利用
根据废水回用量和回用水的水质要求确定处理后的废水是直接回用，还是要进行深度处理后再回用，需详细说明并确定深度处理工艺，并需详细阐述污泥综合利用。
1.2.3.5 主要设备规格表和主要材料表
1.2.4 结构设计
1.2.4.1 设计主要依据和资料：
a) 有关结构设计规范、规定和标准；
b) 各专业提供的土建设计图纸及要求；
c) 工程地质钻探资料、地震基本烈度、地下水位、冰冻深度及其它特殊地质条件等。
1.2.4.2 结构设计
a) 风荷载、雪荷载；
b) 抗震设防、防噪、防蚀、抗浮等；
c) 荷载取值；
d) 结构材料；
e) 结构体系及抗震等级
i 结构体系；
ii 抗震等级。
f) 池体混凝土抗渗等级；
g) 变型缝位置及变型缝形式、设计；
h) 刚性防水材料（UEA材料）、添加量；
i) 基础形式，本工程要求fn值；
j) 对施工单位的施工要求；
各处理构（建）筑物的结构设计计算及辅助建筑物、综合楼结构设计计算等。
1.2.5 建筑设计
1.2.5.1 主要设计依据和资料
a) 有关建筑设计规范、规定和标准；
b) 有关专业提供的土设计计图纸及要求；
1.2.5.2 设计构思
a) 要阐述建筑设计如何全面贯彻国家有关政策和法令；
b) 要阐述如何满足废水处理工艺的特点和要求，灵活多变的调整每个建筑单体与周围环境协调，使之成为具有现代特色的废水处理厂；
c) 要阐述在设计中采用哪些先进的建筑技术和选用哪些新型的建筑材料。
1.2.5.3 建筑设计
a) 各建（构）筑物平面布置、装饰、热工、通风、消防、节能、层高等设计；
b) 建筑立面、造型设计；
c) 综合楼、职工宿舍建筑面积和标准；
e) 除上述要求外，尚需符合建设部《建筑工程设计文件编制深度规定》（2003年版）的有关规定。
d) 附建筑三材（钢筋、水泥、木材）用量表。
1.2.6 供配电设计
1.2.6.1 主要依据和资料
a) 有关供配电设计规范、规定和标准；
b) 当地供配电部门提供的有关资料和要求；
c) 各专业提供的有关设计图纸和要求。
1.2.6.2 设计范围：废水处理厂厂区内的动力、照明设计。
a) 变配电站的设计；
b) 构（建）筑物的动力与照明设计；
c) 全厂防雷与接地设计；
d) 全厂电线敷设与道路照明设计；
e) 辅助车间和综合楼照明设计。
1.2.6.3 厂用电源及电压
要阐明废水处理厂供电属二类用电负荷，要求双回路供电，并要与当地供电部门商定两路电源供电电压；阐明供电来源，备用电源运行方式、内部电压选择。
1.2.6.4 厂内供电负荷计算和变配电站设置；
1.2.6.5 厂用电气接线；
1.2.6.6 供电设备选型、变配电站及MCC布置；
1.2.6.7 电能计量；
1.2.6.8 操作电源；
1.2.6.9 无功补偿；
1.2.6.10 二次接线与继电保护；
1.2.6.11 过电压保护和接地；
1.2.6.12 电动机启动方式；
1.2.6.13 照明及检修网络；
1.2.6.14 电线敷设；
1.2.6.15 负荷计算表。
1.2.7 自动化控制及仪表设计
1.2.7.1 概述
根据废水处理工艺阐述采用自动控制的必要性。
1.2.7.2 设计范围
根据废水处理工艺阐述自动控制的设计范围。
1.2.7.3 设计原则
a) 控制系统技术可靠、先进、实用、经济；
b) 控制方式：自动与手动相结合；
c) 控制系统的选择；
d) 一次仪表的选择。
1.2.7.4 系统描述
a) 控制系统描述；
i 废水厂监控系统；
ii 现场PLC。
b) 控制过程描述；
i 控制系统的构成；
ii 机械处理段与生化处理段PLC的功能；
iii 污泥脱水处理段PLC功能；
iv 模拟屏PLC功能。
c) 仪表系统描述，防雷、接地和克服干扰。
1.2.8 采暖、通风与空气调节
1.2.8.1 采暖：需要采暖的地区适用；
a) 说明室外主要气象参数，各构（建）筑物的计算温度，采暖系统的形式及组成，管道敷设方式，采暖热媒、耗热量和节能措施，采暖设备、散热器类型、管道材料及保温材料选择；
d) 计算总热量负荷量，确定供热设备型式，供热介质及设计参数等；
c) 附热力计算表。
1.2.8.2 通风
说明通风系统，计算风量及设备选型。
1.2.8.3 空气调节
说明采用空气调节系统及设备选择、降低噪声措施。
1.2.9 总图设计
1.2.9.1 总平面图设计；
a) 厂区总平面布置图；
根据各专业提供的构（建）筑物和废水处理工艺要求，合理布置总平面图。
d) 厂区竖向设计确定厂区标高，计算土方量，场地平整；
1.2.9.2 技术经济指标；
a) 厂区占地面积；
b) 厂区构（建）筑物占地面积；
c) 厂区道路及绿化、广场占地面积；
d) 预留建设用地；
e) 围墙长度。
1.2.9.3 厂区道路及绿化设计；
1.2.9.4 区给水排水设计。
1.2.10 环境保护、安全生产、卫生防护、节能及消防
1.2.10.1 环境保护
阐述废水处理过程中会产生哪些污染物、有毒、有害物质及采取防治措施。
1.2.10.2 安全生产
a) 噪声防治措施；
b) 构筑物的安全措施；
c) 电气接地、防火、防雷等安全措施。
1.2.10.3 卫生保护
臭味的防治措施。
1.2.10.4 节能
a) 能源消耗分析；
b) 节能措施：含节电、节气、节营养、节混凝剂、节消毒剂、节水、建筑物隔热、余热利用等，并说明节能效益。
1.2.10.5 消防
a) 说明构（建）筑物防火等级、消防类别、消防设计依据等；
b) 消防设施的设置。
1.2.11 人员编制
1.2.11.1 确定企别类型，管理机构设置；
1.2.11.2 确定生产班次，确定人员编制，附人员编制表。
2 工程投资书

书施 要求双回路供电，并要与当地供电部门商定两路电源供电电压。内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。
3 设计图纸
3.1 总图
3.1.1 总平面布置图
3.1.2 厂区四至图
3.1.3 厂区给排水管道平面布置图
3.1.4 废水处理工艺流程图
3.2 废水处理工艺图
3.2.1 各处理构（建）筑物设备、管道平面图、剖面图；
3.2.2 污泥处理工艺流程图
3.2.3 污泥处理工艺设备平面图、剖面图；
3.2.4 主要设备规范表、材料表
3.3 结构图
3.3.1 各处理构（建）筑物结构平面图、剖面图
3.3.2 辅助车间、综合楼结构平面图、剖面图
3.4 建筑图
3.4.1 各处理构（建）筑物建筑平面图、立面图
3.4.2 辅助车间、综合楼建筑平面图、立面图
3.5 供配电图
3.5.1 配电总平面图
3.5.2 全厂控制原理图
3.5.3 全厂供配电系统图
3.5.4 高压结线图
3.5.5 各处理构（建）筑物供配电系统图、动力平面图
3.5.6 变配电站布置图、动力线路图
3.5.7 主要设备表、材料表
3.6 自动化控制及仪表设计图
3.6.1 自动控制系统图
3.6.2 自动控制系统监控图
3.6.3 主要设备规范表和材料表
3.7 采暖通风
3.7.1 采暖：需要采暖的地区适用
3.7.1.1 供热设备平面布置图、剖面图
3.7.1.2 供热系统图
3.7.1.3 构（建）筑物采暖平面图、系统图
3.7.1.4 主要设备规范表和材料表
3.7.2 通风
3.7.2.1 通风平面图、剖面图
3.7.2.2 主要设备表、材料表
3.8 图纸规格
全部图纸均为A2图
注：废水处理量在1万立方米/日以下的规模，除工艺设计外，其它专业的初步设计可根据实际情况适当简化。

废水处理工程施工图设计文件编制深度

1 设计说明书
1.1 设计依据
1.1.1 摘要说明初步设计批准的机关、文号、日期及主要审批内容。
1.1.2 施工图设计资料依据。
1.2 设计变更部分
初步设计批准后，设计内容不能随便变更。但若确实有需要变更者，则需经原审批单位或部门批准。设计说明书需对照初步设计阐明变更部分的内容、原因、依据等。
1.3 施工安装
施工安装注意事项及质量验收要求，根据具体废水特性，特别是所存在的易燃、易爆、有毒、腐蚀性强等特性提出对构筑物、设备、管道施工安装中的要求和质量验收标准，有必要时另编主要工程施工方法设计。
1.4 运行管理注意事项。
根据本项目具体废水特性,特别是所存在的易燃、易爆、有毒、腐蚀性强等特性提出对运行管理中的注意事项。
2 修正概算或工程预算
内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》中有关章节编制。
3 主要设备及材料表
4 设计图纸
4.1 总图
4.1.1 废水处理厂区域位置图或四至图
一般比例1：1000～1：10000，表示出废水处理厂的位置与生产厂或废水排放区的关系，处理后废水排放点或回用的用水点之间的关系。
4.1.2 废水处理厂总平面布置图。
一般比例1：200～1：500，标绘出构筑物、围墙、绿地、道路等的平面位置，包含风玫瑰图、等高线、坐标轴线；注明厂界四角坐标及构筑物四角坐标或相对位置，构筑物的主要尺寸、各种管渠及室外地沟尺寸、长度、地质钻孔位置等，并附构筑物一览表、工程量表、图例及有关说明。(污水处理站工程根据实际没有的内容可不表示)
4.1.3 废水工艺流程图
一般比例竖向1：100～1：200，表示出废水处理工艺流程中各构筑物及其水位标高关系，接纳水体或量渠的最高水位，主要规模指标。
4.1.4 厂区管道综合布置图
一般比例1：200～1：500，综合各种管线平面布置，注明管线与构筑物、建筑物的距离尺寸和管线间距尺寸，窨井、阀门井、放空井等位置；管线交叉密集部分的位置要适当增加断面大样图，表明各管线间的交叉标高，并注明管线及地沟等设计标高、坡度；
4.2 废水处理工艺设计图
4.2.1 各处理构（建）筑物工艺设备管道平面图、剖面图
一般采用比例1：50～1：100，分别绘制各处理构（建）筑物平面、剖面及详图，表示工艺布置设备、管道、阀门、管件等的位置、尺寸、标高、说明安装方法，引用的详图、标准图，附管道一览表和主要设备型号、性能、数量等技术数据。
4.2.2 污泥处理工艺流程图
一般采用比例竖向1：100～1：200，表示出处理工艺流程中各构筑物及其水位标高关系，主要规模指标。
4.2.3 污泥处理工艺设备管道平面图、剖面图
一般采用比例1：50～1：100，表示污泥处理工艺布置设备、管道、阀门、管件等的位置，尺寸、标高说明安装方法，引用的详图、标准图、附件一览表和主要设备型号、性能、数量等数据。
4.3 结构设计图
4.3.1 各处理构（建）筑物结构平面图、剖面图
一般采用比例1：50～1：100，绘出结构整体平剖面及构件详图，配筋情况，构（建）筑物尺寸、标高、预埋件、预留孔等位置。基础平面、剖面结构形式，尺寸、标高，墙、柱、梁位置尺寸，层面结构布置及详图。
4.3.2 辅助车间、综合楼结构平面图、剖面图
一般采用比例1：50～1：100，绘出结构整体平面图、剖面图及构件详图，配筋情况，建筑物尺寸、标高、预埋件、预留孔、地沟等位置，尺寸、标高、基础平面、基础剖面结构形式，尺寸、标高，屋面结构形式、坡度、坡向、坡向起终点处板面标高、预留孔、女儿墙构造尺寸及详图。
4.4 建筑设计图
4.4.1 各处理构（建）筑物建筑平面、立面剖面图
一般采用比例1：50～1：100，分别各单体绘制平面、立面、剖面及各部构造详图，节点大样图；标注轴线编号后各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸与标高，预留孔位置、尺寸与标高；表明室外用料做法，室内装修做法及有特殊要求的做法；标注引用的详图、标准图并附门窗表及必要的说明。
4.4.2 辅助车间、综合楼建筑平面图、立面图
一般采用比例1：50～1：100，绘制平面、立面、剖面及各部构造详图，节点大样图；标注轴线编号后各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸与标高，预留孔位置、尺寸与标高；表明室外用料做法，室内装修做法及有特殊要求的做法；标注引用的详图、标准图并附门窗表及必要的说明。
4.5 采暖通风与空气调节设计图
采暖通风与空气调节设计应包括图纸目录，设计与施工说明、设备表、设计图纸，对小型简单工程要绘制平剖面图表示，散热器、风机、空调机的安装位置、型号、性能、数量和材料表设计与施工说明，设备表可直接在平面图中表示。特大型工程要绘制系统通风与空气调节平面图、剖面图、系统图、主管图及详图，具体深度可参见《建筑工程设计文件编制深度规定》（2003年版）中“采暖通风与空气调节”相关内容深度要求。
4.6 室内给水排水安装图
一般采用比例1：50～1：100，绘出建（构）筑物各用水排水点的用水设备平面布置、管道位置，标出室内外接管位置和管径；绘制给水排水、消防、热水系统图；加压泵房，水池、水箱平面、剖面图（如工程项目存在加压泵房时）。
4.7 锅炉房设计图
如工程项目存在锅炉房应绘制设备平面布置图，热力系统图具体深度可参见《建筑工程设计文件编制深度规定》（2003年版）中“热能动力”相关内容深度要求。
4.8 电气设计图
4.8.1 厂（站）高、低压供配电系统图和一、二次回路接线原理图：包括变电、配电、用电起动和保护等设备型号、规格和编号；附设备材料表，说明工作原理，主要技术数据和要求。
4.8.2 各构筑物平面、剖面图：包括变电所、配电间、操作控制间电气设备位置，供电控制线路敷设，接地装置，设备材料明细表和施工说明及注意事项。
4.8.3 各种保护和控制原理图、接线图：包括系统控制原理图，引出或引入的接线端子板编号、符号和设备一览表以及动作原理说明。
4.8.4 电气设备安装图：包括材料明细表，制作或安装说明。
4.8.5 厂（站）区室外配电线路总平面图：包括各构筑物的布置，架空和电缆配电线路、控制线路及照明布置。
4.8.6 非标准配件加工详图。
4.9 自动控制设计图
需要表示出工艺流程的检测、控制点与自控原理图，仪表及自控设备的接线图和安装图，接地系统图，仪表及自控设备的供电、供气系统图和管线图，控制柜、仪表屏、操作台及有关自控辅助设备的结构布置图和安装图，仪表间、控制室的平面布置图，控制电缆一览表，仪表自控部分的主要设备材料表。
4.10 非标准机械设备制造图
4.10.1 总装图：表明机械整体构造、部件组装位置、技术要求、设备性能、使用需知及其注意事项，附主要
