广州新世纪办公楼上部设计计算书.docx

上传人:二*** 文档编号:4719772 上传时间:2024-10-11 格式:DOCX 页数:96 大小:1.07MB 下载积分:5 金币
下载 相关 举报

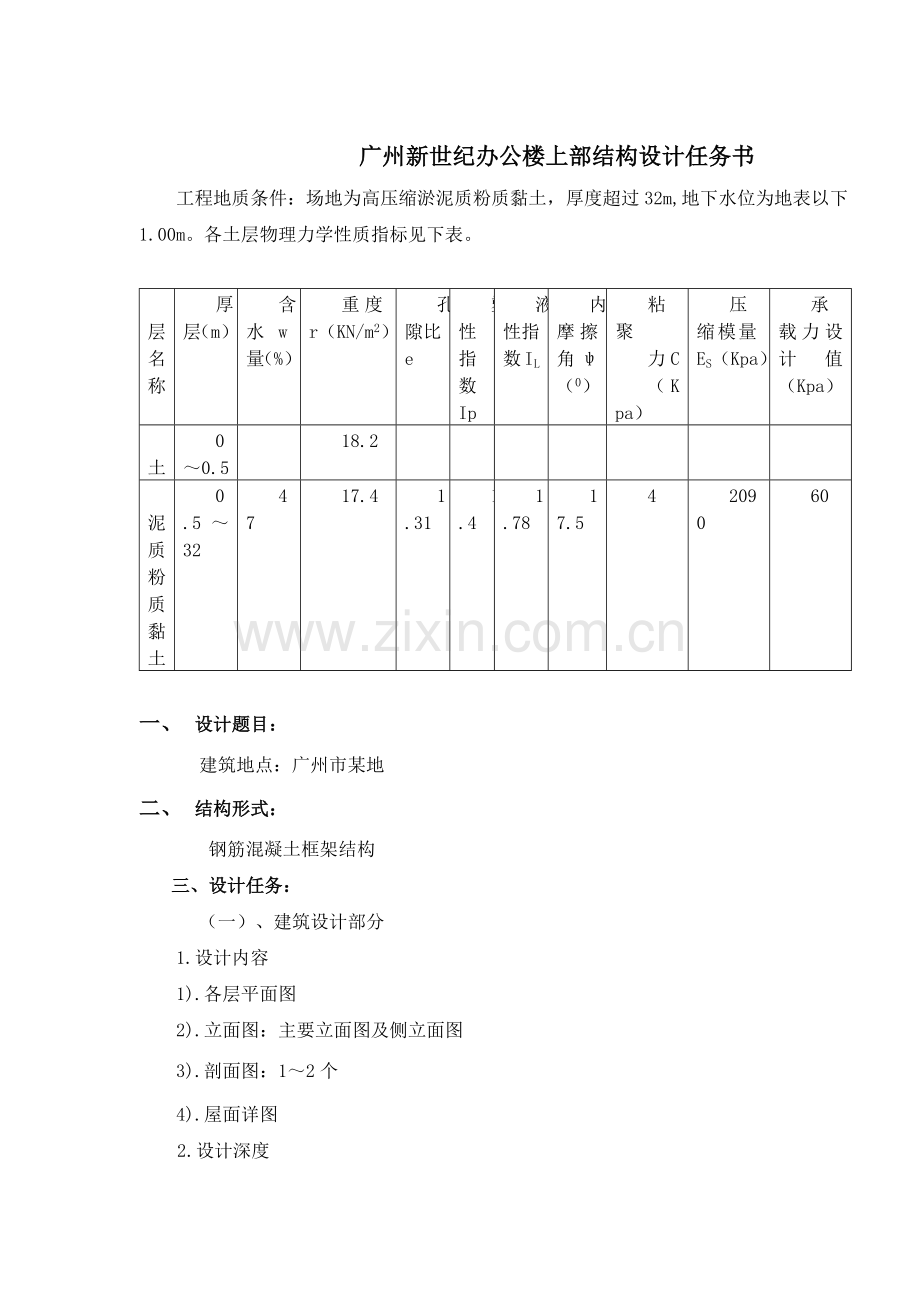

广州新世纪办公楼上部设计计算书.docx_第1页
第1页 / 共96页
本文档共96页,全文阅读请下载到手机保存,查看更方便
资源描述
广州新世纪办公楼上部结构设计任务书 工程地质条件:场地为高压缩淤泥质粉质黏土,厚度超过32m,地下水位为地表以下1.00m。各土层物理力学性质指标见下表。 土层名称 厚层(m) 含水w量(%) 重度r(KN/m2) 孔隙比e 塑性指数Ip 液性指数IL 内摩擦角ψ(0) 粘聚 力C (Kpa) 压缩模量ES(Kpa) 承载力设计值(Kpa) 填土 0~0.5 18.2 淤泥质粉质黏土 0.5~32 47 17.4 1.31 1.4 1.78 17.5 4 2090 60 一、 设计题目: 建筑地点:广州市某地 二、 结构形式: 钢筋混凝土框架结构 三、设计任务: (一)、建筑设计部分 1.设计内容 1).各层平面图 2).立面图:主要立面图及侧立面图 3).剖面图:1~2个 4).屋面详图 2.设计深度 1).平面图 标注建筑各部分尺寸,外墙尺寸分三道尺寸线,表达总尺寸、轴线尺寸及窗间墙尺寸; 标注内墙厚度、洞口位置及大小、抢墒预留孔洞的位置、洞顶标高、底层室外踏步、台阶散水等; 标注各层标高及室外地坪标高; 标注门窗编号; 标注剖视图位置及详图索引符号(只在底层平面图上标注); 标注房间名称、图名、比例; 2).立面图 表明建筑外形、门窗、雨蓬、外廊或阳台及雨水管的形式与位置; 标注各主要部位的标高和尺寸; 注明各外墙材料及作法、饰面分格线、立面细部详图索引符号; 标注立面名称及比例,立面名称可用所表示立面的边轴线表示。 3).剖面图 表明建筑内各部位的高度关系,标三道尺寸,表示建筑总高、层高尺寸及门窗洞口及窗下墙尺寸; 标注楼地面、室外地坪、门窗洞口、雨蓬底及楼梯平台等处的标高; 标注节点详图索引号; 标注内外墙和柱的轴线及其间距; 标注剖视图名称、比例。 4).屋顶排水图:本次设计均做平屋顶,防水方案为柔性防水屋面或刚性防水屋面,并根据当地气候条件考虑作保温层或隔热屋顶,设计内容及深度如下: 标注各转角部位定位轴线及其间距; 标注四周的出檐尺寸及屋面各部分标高(屋面标高一律标注结构层标高); 标注屋面排水方向,坡度及各坡面交线、檐沟、泛水、出水口、水斗等的位置:如果屋面防水层上有隔热或保温覆盖层,屋顶平面仍应主要表现防水层构造,而覆盖层只给出局部图形即可; 标注出屋面楼梯或上人孔、女儿墙等的位置尺寸; 标注图名及比例 5).各构造详图:可参阅教材各章节墙身构造设计及楼梯构造设计的内容等。 3.成果形式 1).建筑设计说明 2).绘制图纸 共完成1号图5~6张,设计说明书,门窗表,图纸目录,内容如下: ①. 底层平面图1:100 ②. 楼层平面图1:100 ③. 顶层平面图1:100 ④. 屋顶平面图1:100 ⑤. 立面图(南北方向可各画一半)1:100 ⑥. 侧立图1:100 ⑦. 剖面图1:100 ⑧. 楼梯剖面(局部)1:50~1:100 ⑨. 节点详图1:20 (二)、结构设计部分 1.内容与要求 1).确定结构方案:上部承重结构方案与布置;楼(屋)盖结构方案与布置; 2).结构设计计算 完成结构设计及计算书一份(用统一稿纸),内容包括:荷载计算与传导;打印PKPM计算的内力图,位移、变形图。 2.成果形式 1).结构设计说明书 2).结构设计计算书 3).绘制图纸: 结构设计总说明; 各层结构平面布置图(含现浇板配筋图)(1:100) 一榀框架模板及配筋图(1:30~1:50) 楼梯配筋图(比例1:30~1:50) 其他必要的构件配筋图(如:单跨梁,连续梁,雨蓬或挑梁,1:30~1:50) 四、设计技术条件 1. 气象条件 1). 气温 最热月平均29.6℃,最冷月平均4.2℃,夏季极端最高39.8℃,冬季极端最低-9.5℃ 2). 相对温度,最热月平均73% 3). 主导风向,全年为西北风,夏季为东南风,基本风压Wo=0.4KN/m2 4). 雨雪条件,年终雨量1450mm,日最大降水强度192mm/d,暴雨降水强度3.3L/SO.100m2,最大雪压80mm,基本风压0.4 KN/m2 基 坑 工 程 毕 业 设 计 任 务 书 一、 基坑支护方案选择 二、 设计计算书 1. 嵌固深度计算 2. 支护结构计算 3. 平面布置要求 4. 基坑内土开挖要求 三、 施工要求 1. 对基坑周围环境要求 2. 施工工艺及要求 3. 质量检验 四、 图纸 1. 支护平面布置图 2. 剖面图 3. 图纸上不好或不能表达而施工单位必须执行的应加设计说明。 地 基 处 理 毕 业 设 计 任 务 书 一、 地基处理方案选择 二、 设计书 1. 复合地基承载力计算 2. 计算不同置换率对应的总工程量 3. 桩位的布置 三、 施工要求 1. 施工机具的选择 2. 施工工艺的选择 3. 质量检验 四、 图纸 1. 桩位平面布置图 2. 桩孔剖面图 3. 图纸上不好或不能表达而施工单位必须执行的应该加设计说明。如: 垫层要求、桩位布置、单桩承载力的说明等。 基础工程毕业设计任务书 一、 计算书要求 1.荷载计算 2.基础选型 3.计算简图 4.手算过程(柱下板带、跨中板带) 二、 图纸要求 1.基础平面图 2.剖面图 3.结构图 4.大样(构造详图) 5.施工要求 第一章 现浇混凝土框架结构设计 一、工程概况 本工程为位于广州市内某地的一栋小型综合办公楼,建筑面积为42.6m×13.8m,总高度为24.6m,一至六层层高为3.6m,第七层为3.0m的楼梯间出口。 1.设计说明 (1) 设计标高:室内设计标高±0.000,室内外高差0.45m。 (2) 屋面做法:40厚C25的刚性防水层,铺油毛毡隔离层一道,25厚挤塑泡沫成品保温层,高分子防水卷材一层≥1.2厚,20厚1:2.5水泥砂浆找平,水泥炉渣2%找坡(檐口处厚100mm,2%自两侧檐口向中间找坡),板下同楼板底。 (3) 楼面做法:楼板顶面为30mm厚花岗岩面层(20mm厚1:2.5水泥砂浆找平)。楼板底面为20mm 厚纸筋面石灰抹底,无保温层的V型轻钢龙骨吊顶。 (4) 墙身做法:外墙身为普通机制页岩砖填充墙,内墙为粉煤灰空心砖,用M5 混合砂浆砌筑。内粉刷为20mm厚的混合砂浆。 (5) 门窗做法:门厅及一层走廊两端处为铝合金门,其他均为木门,铝合金窗。 (6) 卫生间做法:瓷砖面层10厚(20厚1:2.5水泥砂浆找平),高分子防水卷材一层≥1.2厚 ,20厚1:2.5水泥砂浆向地漏找坡, 100mm厚的现浇板,与楼板错层50mm。楼板底面为20mm厚的纸筋石灰打底,无保温层的V型轻钢龙骨吊顶。 (7) 地质资料:属Ⅱ类建筑场地,详见基础设计资料。 (8) 抗震设防烈度:六度,非抗震地区,不设防。 (9) 基本风压为0.4KN/m2,主导风向全年为西北风,夏季为东南风。 (10)活荷载:屋面活荷载2.0KN/m2,办公室楼面,走廊楼梯活荷载2.5 KN/m2。 (11)建筑物使用年限为50年。 2.构件选择 该建筑为办公楼,建筑平面布置灵活,有较大空间,考虑采用混凝土框架结构。并初部选定主要构件的尺寸。 楼板尺寸: 楼板为现浇板,板厚均为100mm 柱截面尺寸:初步选定柱截面400mm×400mm。 梁截面尺寸:纵向梁截面250mm×400mm; 横向梁截面300mm×500mm。 二、荷载计算书 恒荷载计算: 1. 屋面及楼面的永久荷载的标准值 楼面: 花岗岩面层10mm厚(20厚1:2.5水泥砂浆找平) 25×0.03=0.75KN/m2 100厚钢筋混凝土板 25×0.1=2.5 KN/m2 20mm厚纸筋灰石灰打底 16×0.02=0.32 KN/m2 V型钢龙骨吊顶 0.25 KN/m2 合计:3.82 KN/m2 屋面: 40厚C25刚性防水层 25×0.04=1KN/m2 铺油毛毡隔离层一道 0.25 KN/m2 25厚挤塑泡沫成品保温层 0.2×0.025=0.125 KN/m2 高分子防水卷材一层≥1.2厚 0.01 KN/m2 20厚1:2.5水泥砂浆找平 20×0.02=0.4 KN/m2 水泥炉渣2%找坡 14×0.072=1.008 KN/m2 100厚钢筋混凝土板 25×0.1=2.5 KN/m2 20mm厚纸筋灰石灰打底 16×0.02=0.32 KN/m2 V型钢龙骨吊顶 0.25 KN/m2 合计:5.56 KN/m2 卫生间: 瓷砖面层10厚(20厚1:2.5水泥砂浆找平) 25×0.03=0.75KN/m2 高分子防水卷材一层≥1.2厚 0.01 KN/m2 20厚1:2.5水泥砂浆向地漏找坡 20×0.02=0.4 KN/m 100厚钢筋混凝土板 25×0.1=2.5 KN/m2 20mm厚纸筋灰石灰打底 16×0.02=0.32 KN/m2 涂料两度 0.02 KN/m2 合计:4.0KN/m2 2. 各轴线墙身的永久荷载的标准值 外墙:①~②轴 240mm厚浆砌普通砖 瓷砖贴面 20mm厚水泥砂浆抹灰 合计:10.88KN/m 240mm厚浆砌普通砖 瓷砖贴面 20mm厚水泥砂浆抹灰 合计:11.64KN/m 240mm厚水泥砂浆普通砖瓷砖贴面 20mm厚水泥抹灰 合计:15.84KN/m 合计:9.63KN/m 合计:11.18KN/m 180mm厚浆砌空心砖 8×3.0×0.18=4.32 KN/m 20mm厚水泥砂浆双面抹灰 0.36×3.0×2=2.16 KN/m 合计:6.48KN/m 合计:5.57KN/m 240mm厚浆砌普通砖 18×3.0×0.24=12.96 KN/m 20mm厚水泥砂浆双面抹灰 0.36×3.0×2=2.16 KN/m 合计:15.12KN/m 传达室外墙: 合计:4.97KN/m 厕所挡墙: 合计:5.69KN/m 合计:6.18KN/m 合计:5.81KN/m 女儿墙: 合计:13.91KN/m 240mm厚浆砌普通砖 18×1.5×0.24=6.48 KN/m 瓷砖贴面 0.5×1.5=0.75 KN/m 20mm厚水泥砂浆抹灰 0.36×1.5=0.54 KN/m 合计:7.77KN/m 240mm厚浆砌普通砖 18×3.0×0.24=12.96KN/m 瓷砖贴面 0.5×3.0=1.5 KN/m 20mm厚水泥砂浆抹灰 0.36×3.0=1.08 KN/m 合计:15.54KN/m 活荷载计算: 经查《建筑结构荷载规范》(GB)可得 楼面活载:2.0 KN/m2 卫生间活载: 2.0 KN/m2 走廊、门厅、楼梯:2.5KN/m2 上人屋面活载:2.0 KN/m2 风荷载计算: 风压标准值计算公式为: ω= βz × μs × μz × ωo 因结构高度H=22.05m<30m,可取βz =1.0;对于矩形平面迎风面取μs =1.3,背风面取μs =-0.5;μz 可查荷载规范。将凤荷载换算成作用于框架每层节点上的集中荷载,计算过程如表一所示。表中z为框架节点至室外地面的高度,A为一榀框架各层节点的受风面积,小括号里的值代表背风面。 风荷载计算 表 1.1 层次 βz μs z(m) μz ωo (KN/m2) A(m2) Pw(KN) 6 1.0 1.3(0.5) 22.05 0.873 0.4 12.96 5.67(2.18) 5 1.0 1.3(0.5) 18.45 0.809 0.4 12.96 5.45(2.10) 4 1.0 1.3(0.5) 14.85 0.740 0.4 12.96 4.99(1.92) 3 1.0 1.3(0.5) 11.25 0.740 0.4 12.96 4.99(1.92) 2 1.0 1.3(0.5) 7.65 0.740 0.4 12.96 4.99(1.92) 1 1.0 1.3(0.5) 4.5 0.740 0.4 14.58 5.61(2.16) 第二章 基 坑 工 程 基 坑 工 程 毕 业 设 计 任 务 书 五、 基坑支护方案选择 六、 设计计算书 1. 嵌固深度计算 2. 支护结构计算 3. 平面布置要求 4. 基坑内土开挖要求 七、 施工要求 4. 对基坑周围环境要求 5. 施工工艺及要求 6. 质量检验 八、 图纸 4. 支护平面布置图 5. 剖面图 6. 图纸上不好或不能表达而施工单位必须执行的应加设计说明。 基坑工程毕业设计计算书 一、工程概况 本工程为位于广州市内某地的一栋小型综合办公楼,建筑面积为42.6m×13.8m,总高度为24.6m,一至六层层高为3.6m,第七层为3.0m的楼梯间出口。本工程为钢筋混凝土框架结构,采用梁板式基础基坑工程开挖深度为4.5m,围护结构不是主体结构的一部分,且基坑周边无特殊保护对象,故基坑工程等级可定为二级,γ0=1.0 二、 支护方式选择及设计参数 由于基坑侧壁安全等级为二级,且水泥土桩范围内地基土承载力小于150Kpa,基坑深度小于6m,故决定采用水泥土墙作为支护方式较为合理经济。 初步选定设计参数 a. 坑边荷载q=20KN/m b. 施工方式:水泥土搅拌桩采用SJB-Ⅱ型桩机施工,桩径2φ700mm,水泥土搅拌桩搭接200mm。 c. 基坑埋深h=4.5m d. 插入深度hd=(0.8-1.2)h 所以取hd=4.5m e. 挡土墙的宽度b=(0.5-0.8)h 取b=3.7m 三、 验算内容 (1) 整体稳定性验算 、--------最危险滑动面上第i土 条滑动面上的土的固结不排水(快)剪粘 图2.1 聚力、内摩擦角标准值; ----------第i土条的弧长; ---------第i土条的宽度; ---------整体稳定分项系数,应根据经验确定,当无经验时可取1.3; ---------作用于滑裂面上第i土条的重量,按上覆土层的天然土重计算; ---------第i土条弧线中点切线与水平线夹角; 列表计算各土条的、、、如下 表2.1 分条 号i (m) 9 2.195 0.906 0.423 74.319 34.699 8 4.442 0.799 0.602 109.277 82.334 7 6.040 0.694 0.719 121.929 126.321 6 7.241 0.601 0.799 123.17 163.755 5 8.166 0.5 0.866 113.74 196.998 4 8.873 0.407 0.914 99.595 223.660 3 9.397 0.292 0.956 75.181 246.141 2 9.759 0.208 0.978 55.388 260.431 1 5.476 0.105 0.995 16.946 160.588 0 5.542 0 1 0 163.003 -1 5.476 -0.105 0.955 -16.946 160.588 -2 5.259 -0.208 0.978 -32.471 152.67 -3 4.897 -0.292 0.956 -43.189 141.401 -4 4.373 -0.407 0.914 -54.752 122.957 -5 3.666 -0.5 0.866 -58.652 101.585 -6 2.742 -0.601 0.799 -56.972 75.741 -7 1.773 -0.719 0.694 -51.186 49.405 合计 475.377 2462.27 量出弧长的圆心角θ=1260,计算该弧长: 即 图2.2 (2) 水平荷载及抗力的计算 水平荷载: 为了简化计算,且填土层成分不清楚,因将填土层和坑边荷载统一成坑边均布荷载。即:=20+0.5×18.2=29.1KN/m 第i层主动土压力系数为 AA‘截面处: BB‘截面处: 水平抗力: 第i层主动土压力系数为 BB‘截面处: CC‘截面处: 墙体厚度: 图2.3 <3.7m 所以取b=3.7m 采用水泥土搅拌桩,搭接200mm,格栅式布置。 (3) 墙体宽度抗倾覆稳定性验算 K倾=稳定力矩/倾覆力矩 =M稳/M倾 =(Ephp+0.5BW)/EaHa =(376.74×1.6+0.5×3.7×20×3.7×9)/(326.4×3.6) =1.56>1.2γ0=1.2×1.0=1.2 (4) 正截面承载力验算 取 剪力为零的地方为左右土压力相等的地方距顶面距离 解得 则弯矩为 M=1.25Mc=1.25×1.0×579.4=724.3KN·m 1.)压应力验算 2.)拉应力验算 式中: ---------水泥土墙平均重度; z----------由墙顶至计算截面的深度; M----------单位长度水泥土墙截面弯矩设计值,M=1.25Mc; Mc----------截面弯矩计算值; W----------水泥土墙截面模量; (5)水泥土墙的位移计算 水泥土墙的位移计算可采用《基坑工程设计规程》推荐的经验公式: 式中:——墙顶估计水平位移(cm); ――开挖基坑的最大边长(m); ――施工质量影响系数,取0.8~1.5; D――水泥土墙嵌固深度。 其他符号意义同前。 对水泥土墙的位移影响施工质量是个不可忽略的因素,一般按正常工序施工时取=1.0。 四、 基坑监测 (一) 监测的目的 现场监测是指在整个基坑施工过程中,对地下水动态、支护结构变形及内力以及施工对周围环境的影响进行观察、监控和量测,通过对量测数据的分析处理,来判定地层、结构的安全稳定性,判断施工对周围环境的影响程度,进而指导施工。其主要作用如下: 1.通过量测结果的信息反馈,及时修正设计参数,优化施工工艺,改进施工方法。 2.通过量测了解支护结构的受力和变位情况,对其安全及稳定性进行评价。 3.通过量测了解土体在施工过程中的动态变化,明确工程施工对原始地层的影响程度和可能造成失稳的薄弱环节. 4.通过对地下管线的量测来判定其受施工影响的程度,以决定其采取的保护措施。 5.通过量测了解施工对周围地下水位的影响程度。 6.通过量测积累数据,为以后设计、施工提供参考。 (二)基坑开挖监测的内容: 1.基坑围户桩(墙)的水平变位; 2.支护结构支撑轴力或锚杆拉力; 3.各立柱桩的隆起沉降量和水平位移; 4.基坑回弹; 5.围户桩(墙)的内力; 6.基坑内外测的孔隙水压力及水土压力; 7.基坑外测土体地层的分层沉降和土体测斜; 8.基坑周围建筑物(构筑物)的沉降和倾斜,地下管线的沉降和水平位移; 9.基坑外测地下水位。 在实际的工程中,监测项目的选择应根据工程情况(如基坑开挖深度)及周围环境需要而定,如工程规模较大,基坑开挖深度较深,尤其是处在闹市中心,周围环境保护要求较高时,上述项目均需监测;中小型工程,开挖深度不是太深,则可选择几个项目进行监测,一般来说,围护桩(墙)顶部的水平位移和桩(墙)测斜;支护结构的支撑轴力是主要的选取项目,因为它们能综合反映支护结构的变形和受力情况,直接反映基坑支护结构的稳定与安全。 基坑开挖监控工作中应做到: 1、 基坑开挖前应作出系统的开挖方案,监控方案应包括目的、监测项目、监控报警 值、监测方法及精度要求、监控点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。 2、 监测点的布置应满足监控要求,从基坑边缘以外1~2倍开挖深度范围内的需要保 护物均应作为监控对象。 3、位移观测基准点数量不应少于两点,且应设在影响范围以外。 4、监测项目在基坑开挖前应下测得初始值,且不应少于两次。 5、基坑监测项目的监控报警值应根据监测对象的有关规范及支护结构设计要求确定。 6、各项监测的时间间隔可根据施工进程确定。当变形超过有关标准或监测结果变化速率较大时,应加密观测次数。当有事故征兆时,应连续监测。 (二) 基坑监测设备 水准仪、经纬仪、测斜仪、分层沉降仪、钢筋计、土压力计、孔隙水压力计 1.水准仪:围护结构的沉降、周围环境的变形观测、支撑结构的差异沉降、管顶标高。 要求:二级以上水准测量,0.001mm。 2.经纬仪:放样测量,轴线、轴线放样、施工位移,围护结构及支护体系的水平位移,地下管线、周边建筑的水平位移,测斜管管顶水平位移。 3.测斜仪:打桩或开挖引起的土体水平位移,围户桩,围护墙水平位移,地下室垂直墙面的水平位移。 4.分层沉降仪:测量土层的下沉或回弹(隆起)。 5.钢筋计:沿深度方向的弯矩,支撑结构轴力与水平弯矩,结构底板弯矩。 6.土压力计:围护结构与土体接触面的土压力,打桩或开挖时土体应力变化。 7.孔隙水压力计:测量土体任意位置孔压的大小,确定孔压消散速度。 (三)监测项目及测点布置 1、项目: 1.)桩(墙)水平位移,隆起,倾斜; 2.)各立柱桩的沉降,隆起及水平位移; 3.)地层分布沉降(回弹)量; 4.)围护结构的位移及弯矩; 5.)基坑周边受保护对象的沉降与水平位移; 6.)基坑内外测的孔压,水位; 7.)底板反力及弯矩; 8.)土压力(内外测) 2、测点布置: 1.)测斜管:基坑每边设1~3点,埋深与结构入土深度一样; 2.)桩(墙)水平、垂直位移测点 基坑固边每隔10~20m设一个点; 基准点:距观测点(基坑)距离不得小于基坑开挖深度的5倍; 3.)环境监测:基坑开挖深度3倍范围内的监测 a地下管(沟)线:直接法-测点布置在管体上;间接法-管体下部土体 b.房屋、转角、柱力、门洞等 c.支柱桩—一般布置在支柱上方的支撑面上。 d.围护桩(墙)弯矩:选择在基坑每测中心沿深度布置间距1.5m~2.0m。 e.支撑结构轴力测点:设置在支撑跨中部位,每层支撑均应测量。 f.底板反力测点:在最大的正负弯矩处布置测点。 (四) 警戒值: 1、测斜:支护结构本身不超过80mm,每天不超过10m; 2、煤气管道:支护结构本身不超过10mm,每天不超过2mm; 3、自来水管道:支护结构本身不超过30mm,每天不超过5mm; 4、基坑外侧水位:支护结构本身不超过1.0m,每天下降不超过500mm; 5、立柱桩的差异沉降:支护结构本身不超过10mm,每天不超过2mm; 6、弯矩与轴力:设计允许最大值的80%; 7、围护结构沿深度方向的弯矩:当弯矩曲线出现明显折点时,应当报警。 (五)抢险应急措施 本工程在施工中,如遇暴风或台风后应立即对基坑进行监测,施工中一旦发现基坑位移过大等不安全因素,可根据实际情况,采取如下应急措施: 1、及时加长、加密土钉,必要时增加预应力锚索。 2、对破坏或变形较大的土体采取打入Φ48钢管,高压喷浆,固化土体。 3、施工钢管喷注桩或微型灌注桩挡土或厚锚张拉。 4、回填土或堆沙包,现保持边坡稳定,然后再采取有效的加固方案。 基坑工程施工组织 一 工程概况 工程概况本工程为位于广州市内某地的一栋小型综合办公楼,建筑面积为42.6m×13.8m,总高度为24.6m,一至六层层高为3.6m,第七层为3.0m的楼梯间出口。本工程为钢筋混凝土框架结构,采用肋梁筏板式基础基坑工程开挖深度为4.5m,围护结构不是主体结构的一部分,且基坑周边无特殊保护对象,故基坑工程等级可定为二级, 1.建设项目概况 工程名称:广州市某办公楼基坑支护及土方工程 工程地点:广州市解放路西侧。 建设单位:广州市嘉裕房地产发展有限公司 设计单位:广东省建筑设计研究院 基坑开挖深度:4.5m 2.质量目标 一次性验收合格。争创广州市优良工程标准。 3.安全目标 采取有效安全措施,杜绝死亡及伤残事故的发生,将轻伤事故频率控制在1.2‰以下。并确保施工现场达到“广州市安全文明施工样板工地”标准。 4.工期要求 计划开工日期:2005年7月1日;计划竣工日期:2005年10月1日全部施工完毕。施工总工期为60日历天。 5.工程地质及水文条件 场地地形较平坦,场地内地层自上而下分别为:杂填土,淤泥质土,各岩土层的分布及其工程地质特征详见岩土工程《勘察报告》。 基坑施工中主要受雨水和地表水影响。 6.施工场地条件 本工程施工场地现状为空地,地面平坦,场地条件较好。 7.场地交通现状 本场地东面为解放路,西面与在建工程用围墙分隔,场区外交通运输方便。场区内已完成三通一平工作。 8.施工用水、用电 本工程施工阶段,业主已提供施工水源接驳口。施工用电考虑我方自行发电。 9.工程主要特点 1、)本工程工期较紧,且受天气的影响较大,合理组织施工是本工程顺利完成的关键。 2、)本工程场区位于解放路,施工过程中不可避免的会对周围的居住及生活活动带来一定的影响,如何将影响降至最低,同时处理及协调好与周边的关系,是本工程能否顺利开展的一个关键。 二、 施工重点与难点分析 1.施工重点 1、)基坑施工的防水排水工作、都必须有详细的保证措施,既要保证施工安全,又要保证工程质量。现场一旦出现渗漏水现象,除直接影响工程质量外,还将最终影响到本项目的总工期目标,因此,防水施工是本工程的一个重点。 2、)本基坑部分施工部分时间位于雨季,因此,做好施工场区及场区附近的有组织排水,是前期施工的重点。 3、)基坑开挖面积较大,开挖的难度要大于一般工程。加上本工程施工时需考虑的因素很多,机械运输车辆施工、人工配合机械土方施工、附近区域地下水及地表水对土方挖、运的影响等,都必须综合考虑。 4、)根据业主方工期要求及对合理完工工期的认真分析,本项目工期较为紧张,主要表现为:场地平整及场区有组织排水工程量大;基坑围护桩数量较多,且基坑土方开挖必须在围护搅拌桩达到一定强度后方能开工。以上工序均位于关键线路。加上本工程位于繁华的市中心,夜间施工、出土时间均受到较大限制,合理的安排施工计划,加强现场的施工进度管理,是本工程的又一难点。 5、)施工前期准备工作涉及面广、牵涉单位多、对附近居民生活影响较大。因此,必须加强协调、联系与沟通,保证该工作进展顺利组织管理措施 2.技术管理对策及措施 1、)密切与设计单位的联系,获得设计方的大力支持,保证工程能符合设计方的构思、要求及国家有关规范规定的质量要求。其主要做法包括:定期向设计方介绍施工情况及采用的施工工艺;在工程施工前提交有关的施工方案或作业指导书,并听取设计方的意见;交换我司对设计内容的意见,用我司长期的施工、管理经验来配合设计等。 2、)加强技术管理工作,对施工组织设计、作业指导书及质量计划等进行严格审查,必要时召开专题会议进行讨论答辩,严格执行样板制,达到标准后才能大面积开展施工。 3.进度管理对策及措施 1、)加强计划管理工作,编制工程进度控制计划,实行日、周、总施工计划对进度的管理,找出关键线路,制定相关奖罚制度,作为进行统一控制及管理的依据。 2、)根据合同和业主的要求制定总控制计划。检查各施工段按总控制计划完成情况,对于施工段存在的进度延迟问题进行总结,并尽快拟订追赶工期的方案,以确保工程按合同规定期限完工。 3、)加强对各施工段进度计划实施情况的跟踪检查和动态调整工作,通过组织措施、技术措施、经济合同措施等手段确保进度目标的实现。 4、)基坑土方开挖须在支护搅拌桩达到一定强度后进行,我方将提前送检部分试块,以确定桩芯强度发展与龄期的经验关系,便于明确下一步施工的确定时间。 三、 施工平面总布置图及说明 1.施工场地布置原则 根据现场条件及施工的计划要求,施工场地的布置主要考虑以下几个方面: 1、)土石方施工,涉及土方外运的问题。所有出场车辆一律在场内先进行清洗,然后出场,场地大门处设置洗车槽。 2、)施工污水和生活污水的排放,经过净化处理后排出场区,场内安排设置了污水净化池。 3、)由于场地限制,场内仅考虑少量的材料堆场。在确保工期的前提下,现场尽量少放存料。 4、)由于不同的施工阶段对场地的要求也不完全相同,因此安排场地布置时,首先是前期施工的方便快捷,同时也考虑了后期场地的变化,随时需调整部份临时设施。 5、)受场地限制,场地内基本不考虑办公用房。生产设施尽量距工地就近设置。 2.临时设施 本工程安排临时设施主要考虑生产临建、材料堆场二大类。主要包括钢筋加工车间、工具房、木工车间、材料堆场以及给水供配电设施等;受施工场地限制,生活设施尽量考虑就近租用。 3.施工平面管理 本工程工期紧,且施工场区面积较大,若施工平面管理不善,极易出现影响业主及总包形象、影响工期的混乱局面。为保证工程施工的顺利进行,合理地进行施工总平面布置,并切实做好施工总平面管理工作。 4.平面管理办法及布置要求 施工平面管理由项目经理总负责,由生产部门、安全文明施工管理部门实施,按业务对口进行管理。 按照总体规划要求作好平面布置,主要包括: 1、)现场办公临建详细布置; 2、)材料堆放场地具体布置; 3、)现场排水、排污实际布置。 5.施工现场 1、)施工现场要加强场容管理,做到整齐、干净、节约、安全,力求均衡生产。 2、)施工现场切实做到工完场清,施工垃圾要集中堆放,及时清运,以保持场容的整洁。 3、)施工现场设置专人每日巡视,施工围蔽因施工原因临时拆除后要及时恢复,对破坏的施工围蔽及时修复。 4、)办公区和生产区场地全部按要求设置明沟排水,进场后按指定地点设置停车场及洗车槽。 5、)施工现场的水准点、轴线控制点及架空电线应有醒目的标志,并加以保护,防止人为损坏或移动。 6.材料堆场 1、)本工程施工所需材料,我司将按施工进度计划提前分批进场,并用专用的标识牌标识清楚。做到分规格码放整齐,稳固,且须保证施工方便。 2、)施工现场材料保管,将依据材料的性质采取必要的防损坏等措施。 3、)小型材料及时入库,专库专管,加设明显标志,并建立严格的领退料手续。 4、)材料堆放场地设置得力的消防措施,消防设施齐全有效,所有施工人员均会正确使用消防器材。 7.安全防护设施 1、)安全围栏的设置 在基坑开挖前,沿基坑边设置安全围栏,确保施工人员安全。围栏高1.2m,沿基坑边每隔4m打入一段钢管,再焊接两道Ф48钢管,面挂绿色安全网,并挂设安全警示牌。 2、)基坑上落走道及防护 在基坑四角设置施工人员上下基坑的楼梯和护栏。楼梯和护栏均采用Ф48钢管和扣件连接安装。施工期间要定期做好检查维修,确保围护完整牢固。且在上下位置均需有醒目的标志。 三 施工设备配备 1.配置原则及说明 1、)在满足工程施工要求的基础上力求少而精,做到生产上适用,技术性能先进、安全可靠、设备状况稳定、经济合理; 2、)所有大型机械设备均要有完整的技术资料,设备的技术性能状况良好。不得使用过于陈旧的设备; 3、)设备进场前必须验收合格。 2.机械设备维修保养及人员 由于本工程施工所需要求的机械设备均要连续作业,所以机修人员不仅要跟班作业,而且当机械出现故障时,要能在施工工艺允许的时间范围内完成抢修。因此,需在施工现场布置一个机械设备维修班,机修人员均为经培训持证上岗,具有丰富的维修
