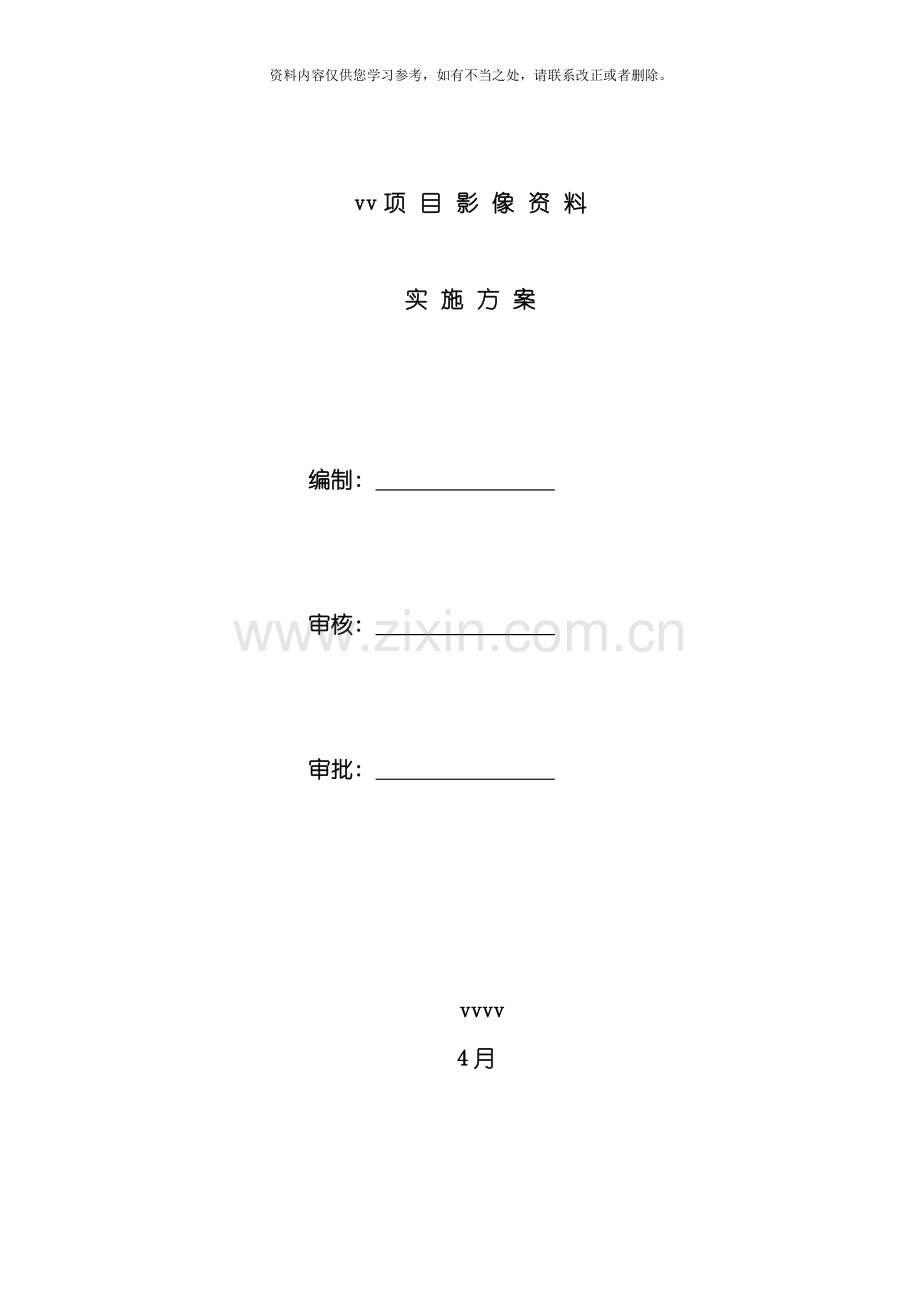

vv项 目 影 像 资 料

实 施 方 案

编制:

审核:

审批:

vvvv
4月

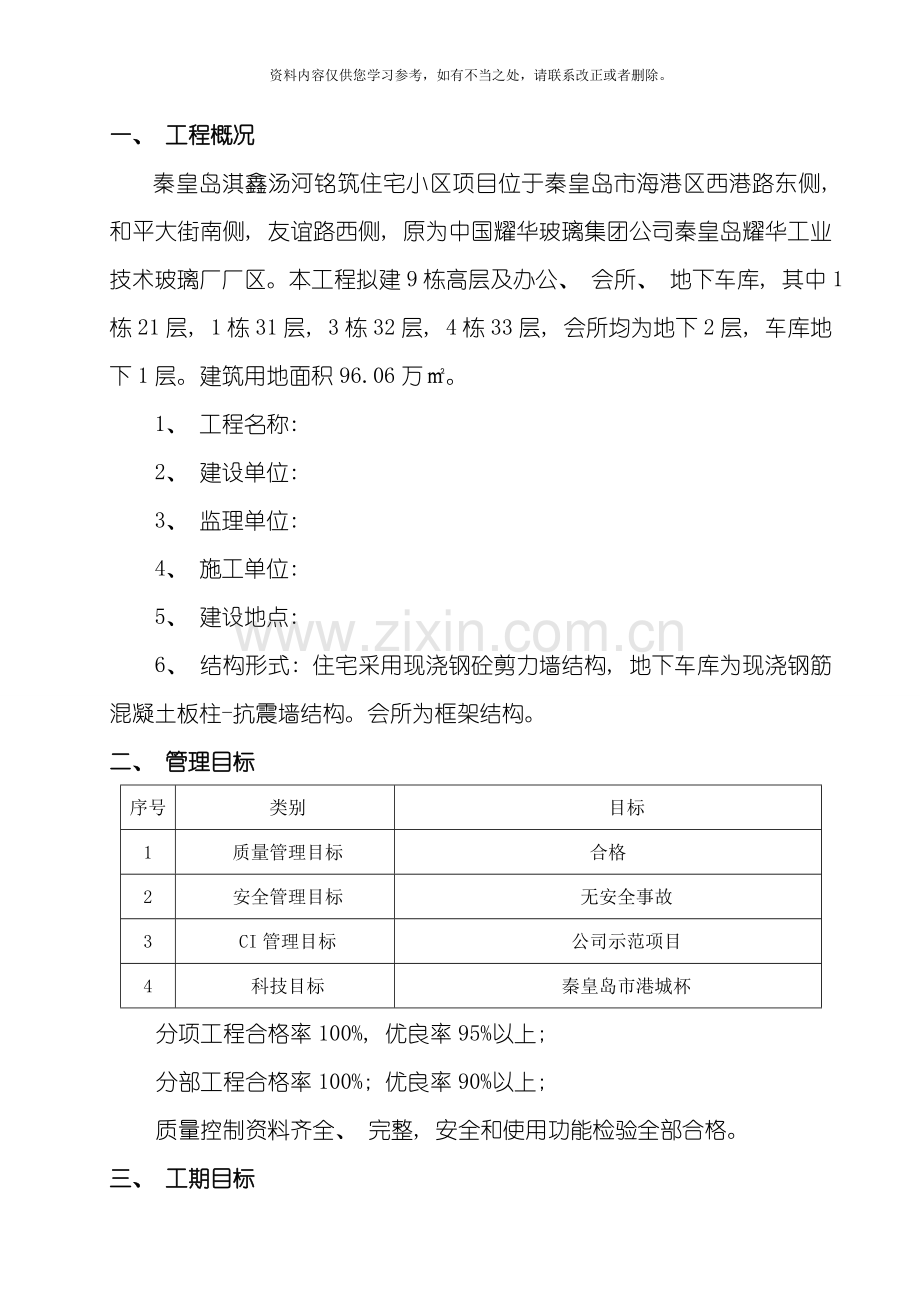

一、 工程概况
秦皇岛淇鑫汤河铭筑住宅小区项目位于秦皇岛市海港区西港路东侧, 和平大街南侧, 友谊路西侧, 原为中国耀华玻璃集团公司秦皇岛耀华工业技术玻璃厂厂区。本工程拟建9栋高层及办公、 会所、 地下车库, 其中1栋21层, 1栋31层, 3栋32层, 4栋33层, 会所均为地下2层, 车库地下1层。建筑用地面积96.06万㎡。
1、 工程名称:
2、 建设单位:
3、 监理单位:
4、 施工单位:
5、 建设地点:
6、 结构形式: 住宅采用现浇钢砼剪力墙结构, 地下车库为现浇钢筋混凝土板柱-抗震墙结构。会所为框架结构。
二、 管理目标
序号
类别
目标
1
质量管理目标
合格
2
安全管理目标
无安全事故
3
CI管理目标
公司示范项目
4
科技目标
秦皇岛市港城杯
分项工程合格率100%, 优良率95%以上;
分部工程合格率100%; 优良率90%以上;
质量控制资料齐全、 完整, 安全和使用功能检验全部合格。
三、 工期目标
本工程计划工期660天, 3月1日开工, 12月31日竣工。
四、 拍摄工程影像资料的目的和内容
1、 拍摄工程影像资料的目的
1) 为完善施工过程中影像资料和竣工影像资料的管理, 保证工程有据可查。
2) 为项目争创各项荣誉提供证明资料。
3) 影像资料是配合文字说明对本工程创优工作所作的宣传、 推广、 制造声势的一个不可缺少的部分, 它具有比文字说明更形象、 更直接、 表现力更强、 说服力强和容易给观者造成视觉冲击等优点而非其它媒介所能代替, 对本工程今后创精品工程宣传工作能起到非常好声势营造作用, 而且还在评优阶段又能为评优专题片的制作, 提供更多优秀的素材, 因此, 只有平时在施工中对其多加收集整理, 拍出优秀照片和录像段片, 作为本工程创优工作不可缺少的一部分。
2、 拍摄工程影像资料的内容
1) 能够确切反映工程进度照片, 定期拍摄工程施工全景照片。
原则上要求每天在定点处拍摄, 并选取至少一张全景照片, 可根据实际情况安排。
2) 所拍摄的影像资料应能全面反映工程中主要检验批、 分项、 分部工程的质量验收与控制情况, 记录整个施工全过程的正常质量状况。
数量上要对规定的每个拍摄部位至少应有一张全面反映质量验收和控制状况的工程照片。
3) 所拍摄的影像资料应能全面反映新材料、 新结构、 新工艺在工程中的运用情况以及重要结构部位、 重大节点控制状况。
4) 所拍摄的影像资料应能全面反映关键部位、 关键工序和隐蔽项目的内容以及单位工程安全和功能检验的见证情况。
5) 所拍摄的检验批验收影像资料, 应能全面反映主控项目和强制性标准条文的执行情况, 并应反映该检验批中关键工序的施工质量状况。
五、 工程影像资料收集具体计划
1、 主体工程阶段工程照片收集: 工程全貌, 地基与基础工程, 钢筋工程, 模板工程、 混凝土工程、 防水工程、 内架搭设情况, 外架体搭设情况, 现场临边维护, 模板支撑体系。
2、 立面细部, 首层出入口, 首层大堂, 楼梯、 走廊, 电梯厅, 电梯内饰, 电梯开关面板, 楼梯栏杆细部, 主要房间内全景, 墙面、 天棚、 踢脚、 地面, 卫生间全景和各部位细部做法、 特写。吊顶天花细部, 灯具、 喷淋、 消防感应、 送回风口、 检修口等天棚设备的安装。各种设备箱体的安装及箱内设备照片。屋面总瞰、 屋面防水、 保温、 找平等各层施工过程录像。特殊部位施工的先进性工艺措施记录说明。
3、 工程影像资料收集要求
1) 技术组: 由技术员负责拍摄工程全貌景象拍摄, 照片能反映出现场施工进度及文明施工情况, 各个分部工程形象照片, CI形象照片, 与施工方案不符位置整改前后照片, 各重大节点完成情况照片。重大会议( 生产例会、 技术培训会议、 项目重要会议) 记录, 模板支设等特殊部位施工情况照片。
2) 质量组: 要求质量员拍摄现场施工各分部工程施工质量照片( 包括施工亮点、 施工较差部位) , 有质量问题部位整改前后照片, 拍摄清晰, 能反映现场质量问题, 并编号归档。质量会以及本部门组织的会议照片。
3) 工程组: 各区段负责人记录各区段施工进度照片, 现场签证位置照片, 影像施工进度因素照片, 存在安全隐患部位整改前后照片。反映现场文明施工情况照片。本部门组织的重大会议照片。
4) 预算组: 需签证部位各阶段施工照片, 能反映出施工人员数量、 工程量。非我单位原因造成现场施工中断、 暂停等记录照片。商务合同交底会议等重要会议记录照片。
5) 物资组: 记录现场物资堆放情况、 浪费材料情况的影像资料。物资交底会等本部门组织的重大会议照片。
6) 安全组: 现场有安全隐患的重大危险源过程控制记录, 现场塔吊作业情况( 包含恶劣天气, 正常作业, 附着顶升作业) , 汽车吊、 大型施工机械高压线下作业过程记录照片。现场临边防护照片、 临时用电设施照片, 现场施工人员安全教育记录照片, 安全培训会议照片。
7) 水电组: 现场临时用水、 用电情况记录照片, 机电工程现场施工进度照片, 需整改部位整改前后照片。用电设备养护情况照片。
六、 影像资料拍摄质量要求
1、 影像资料必须图像清晰, 数码照片不得低于1000万像素。拍摄的角度、 方式应能全面反映所验收部位的质量状况, 并具有代表性, 当拍摄构件偏差、 钢筋搭接和锚固长度等尺寸项目时, 应立钢尺进行明确标识和记录, 以供追溯; 当拍摄梁柱节点钢筋设置等空间部位时, 应从多个角度拍摄记录四个面的质量情况。
2、 本工程的影像资料以照片作为主要载体。
3、 项目部将在项目工程师的指导下, 指派专门人员负责工程影像资料的摄制和管理工作。
七、 影像资料的整理与归档要求
1、 项目部将按工程项目档案管理规定对工程影像资料集中统一管理, 按分部、 分项工程以及专题内容、 拍摄时间进行排序和归档。
2、 影像资料是工程质量控制资料的重要组成部分, 原则上应按单位工程中分部、 分项工程质量验收资料的组卷顺序进行排列, 并附在其后。
3、 影像资料应有文字说明, 具体内容包括影像编号、 影像题名、 拍摄内容简要描述、 拍摄时间、 地点等。
4、 工程竣工后应对理影像资料进行后期技术处理, 系统地剪辑和编排, 并按档案要求提供装订成册的工程照片或电子文件( 数码照片) 。
八、 影像资料的保存
影像资料在拍摄完成后, 要保存一定时期以备察用, 在保存过程中应注意以下4点。
1、 拍摄时应适当多拍几张, 选择较清晰, 能准确反映现状的影像保存。
2、 保存时应对影像资料进行分类、 排序、 并写出简介说明。
3、 影像资料应与施工资料对应存放, 更能客观准确地反映现场的实际情况。
4、 如有需要, 也能够将照片制成光盘存放, 更有利于资料的保存。
九、 注意事项
1、 取景方法
为说明拍摄对象, 有时需用数张相关的照片来表现。工程影像资料基本上都不能再补拍, 每次拍摄均需认真对待。
1) 全景: 一眼即能看清现场整体的进行状况。
2) 局部: 表现工程局部实施状况的影像, 该点所处位置应能分辨清楚。
3) 利用黑板的方法: 黑板是用来对照片作补充说明, 因此应在拍摄时注意, 使拍出来的照片上黑板上的字能分辨清楚, 取景时应注意黑板不要过大或过小; 黑板一般应面向拍摄器材, 但当室外黑板反射光线较强时, 应变换黑板角度; 使用闪光灯时, 若黑板垂直正对镜头, 可能会造成反光太强, 应将黑板斜放。
4) 加设卷尺: 为正确判断被拍摄对象的大小, 特别是拍摄局部时, 为正确表示被拍摄对象的大小、 长短、 粗细、 形状, 有必要加设卷尺。
2、 闪光灯的利用
一般采用闪光灯即使在黑暗的室内也能将照片拍摄清楚。闪光灯也能有效清除被拍摄对象的阴影, 而且, 即使在室外光线充分时, 为了拍摄清楚, 也要灵活运用闪光灯。
