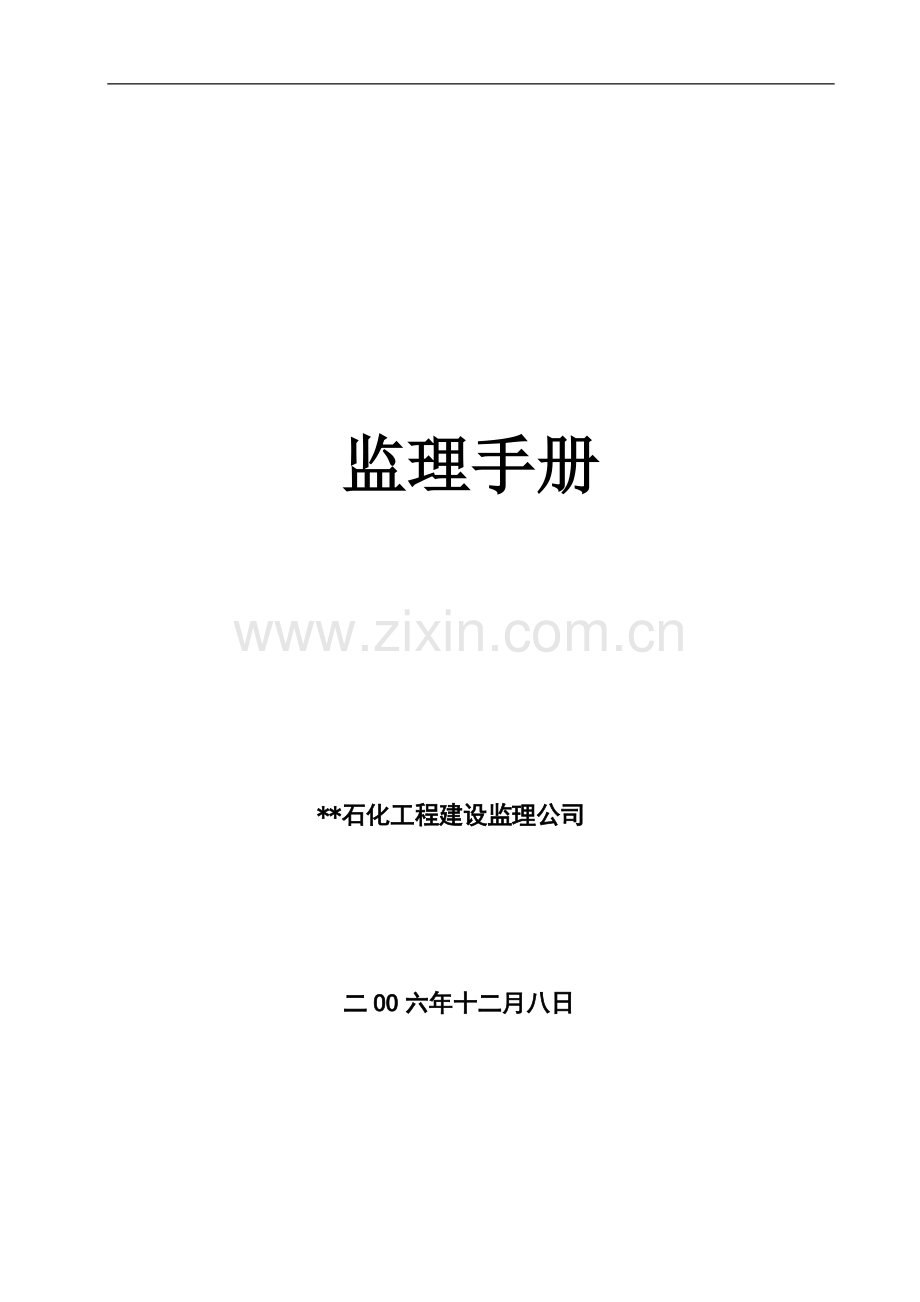

监理手册
**石化工程建设监理公司
二OO六年十二月八日
1. 常用法律、法规、规章
1.1《中华人民共和国建筑法》 主席令第91号;
1.2《中华人民共和国合同法》 主席令第15号;
1.3《建设工程质量管理条例》 国务院令第279号
1.4《中华人民共和国劳动法》 主席令第28号
1.5《中华人民共和国招标投标法》 发改委等七部位第30号
1.6《中华人民共和国消防法》 主席令第4号
1.7《中华人民共和国环境保护法》 1999年
1.8《建设工程安全管理条例》 国务院第393号
1.9《特种设备安全监察条例》
2.常用标准规范
2.1 通用规范
2.1.1《工程建设标准强制性条文》(石油和化工建设工程部分) (2001.3);
2.1.2《石油化工建设工程项目监理规范》 SH/T3903-2004;
2.1.3《建设工程监理规范》 GB50319-2000;
2.1.4《建设工程文件归档整理规范》GB/T50328-2001;
2.2 建筑工程
2.2.1《建筑工程施工质量验收统一标准》 GB50300-2001
2.2.2《建筑地基基础施工质量验收规范》 GB50202-2002
2.2.3《混凝土结构工程施工及验收规范》 GB50204-2002
2.2.4《砌体工程施工质量验收规范》 GB50203-2002
2.2.5《木结构工程施工质量验收规范》 GB50206-2002
2.2.6《屋面工程质量验收规范》 GB50207-2002
2.2.7《建筑地面工程施工质量验收规范》 GB50209-2002
2.2.8《建筑装饰装修质量验收规范》 GB50210-2002
2.2.9《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
2.2.10《建筑电气工程施工质量验收规范》 GB50303-2002
2.2.11《通风与空调工程质量验收规范》 GB50243-2002
2.2.12《工程测量规范》 GB50026-93
2.2.13《混凝土质量控制标准》 GB50164-92
2.2.14《通风与空调工程施工及验收规范》 GB50243-2002
2.2.15《地下工程防水技术规范》 GBJ108-2001
2.2.16《地下防水工程施工及验收规范》 GBJ208-2002
2.2.17《混凝土外加剂应用技术规范》 GBJ119-2003
2.2.18《组合钢模板技术规范》 GB50214-2001
2.2.19《钢筋焊接及验收规范》 JGJ18-96
2.2.20《钢筋焊接接头试验规范》 JGJ27-2001
2.2.21《工业与民用建筑灌注桩基础设计与施工规范》 JGJ4-80
2.2.22《建筑地基处理技术规范》 JGJ79-2002
2.2.23《石油化工钢储罐地基与基础施工及验收规范》 SH3528-2006
2.2.24《石油化工装置设备基础工程施工及验收规范》 SH3510-2000
2.2.25《钢筋阻锈剂使用技术规范》 YBJ231-91
2.2.26《供水管井设计施工及验收规范》 CJJ10-86
2.3 钢结构工程
2.3.1《 钢结构焊缝外型尺寸》 GB10854-89
2.3.2《建筑钢结构焊接技术规程》 JGJ81-2002
2.3.3《钢结构高强螺栓连接的设计、施工、及验收规程》 JGJ82-91
2.3.4《钢结构工程施工质量验收规范》 GB50205-2001
2.3.5《石油化工钢结构工程施工及验收规范》 SH3507-1999
2.4 换热器
2.4.1 《管壳换热器》 SH3532-2006
2.4.2 《石油化工换热设备施工及验收规范》 GB151-1999
2.5 机械
2.5.1《化工机器安装工程施工及验收规范》(对置式压缩机) HGJ204-83
2.5.2《化工机器安装工程施工及验收规范》(通用规定) HGJ203-83
2.5.3《化工机器安装工程施工及验收规范》(离心式压缩机) HGJ205-92
2.5.4《化工机器安装工程施工及验收规范》(化工用泵) HGJ207-83
2.6 管道安装工程
2.6.1《石油化工剧毒、可燃介质管道施工及验收规范》 SH3501-2002
(附加2004年1号增补)
2.6.2《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
2.6.3《流体输送用不锈钢无缝钢管》 GB/T14976-94
2.6.4《低中压锅炉用无缝钢管》 GB/T3087-1999
2.6.5《输送流体用无缝钢管 》 GB/T8163-1999
2.6.6《流体输送用不锈钢焊接钢管》 GB12271-91
2.6.7《石油化工工程高温管道焊接规程》 SH3523-99
2.6.8《工业金属管道工程施工及验收规范》 GB50235-97
2.6.9《石油化工管式炉碳钢和铬钼炉管焊接技术条件》 SH3085-1997
2.6.10《石油化工给水排水管道工程施工及验收规范》 SH3533-2003
2.6.11《石油化工钢制管道施工工艺标准》 SH/T3517-2001
2.6.12《石油化工钢制通用阀门选用、检验及验收》 SH3064-2003
2.6.13《阀门检验与管理规程》 SH3518-2000
2.6.14《石油化工石油气管道阻火器选用、检验及验收》 SH/T3413-1999
2.7 绝热保温、防腐工程
2.7.1《石油化工绝热工程施工工艺标准》 SH/T3522-2003
2.7.2《设备及管道保温技术通则》 GB4272-92
2.7.3《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-88
2.7.4《工业设备及管道绝热工程施工及验收规范》 GBJ126-89
2.7.5《石油化工设备及管道涂料防腐蚀技术规范》 SH3022-1999
2.7.6《石油化工企业设备管道表面色和标志》 SH3043-2003
2.7.7《埋地钢质管道环氧煤沥青防腐层技术标准》 SY/T0447-96
2.7.8《埋地钢质管道外防腐层现场补口补伤施工及验收规范》 SY4058-93
2.7.9《埋地钢质管道石油沥青防腐层施工及验收规范》 SYJ4020-88
2.8 焊接、试验方法
2.8.1《不锈复合钢板焊接技术条件》 GB/T13148-91
2.8.2《石油化工不锈钢复合钢焊接规程》 SH3527-99
2.8.3《石油化工低温钢焊接规程》 SH3525-1992
2.8.4《石油化工异种钢焊接规程》 SH3526-1992
2.8.5《石油化工工程焊接工艺评定》 SHJ509-88
2.8.6《焊接接头机械性能试验取样方法》 GB2649-89
2.8.7《焊接接头冲击试验方法》 GB2650-89
2.8.8《钢材力学及工艺性能试验取样规定》 GB2975-82
2.8.9《金属拉伸试验试样》 GB6397-86
2.8.10 ASME规范 第Ⅳ卷
2.9 压力容器、设备安装
2.9.1《钢制压力容器》 GB150-1998
2.9.2《压力容器安全技术监察规程》 99版
2.9.3《钢制压力容器焊接工艺评定》 JB4708-2000
2.9.4《钢制压力容器焊接规程》 JB4709-2000
2.9.5《钢制压力容器产品焊接试板的力学性能检验》 JB4744-2000
2.9.6《压力容器无损检测》 JB4730-94
2.9.7《压力容器用碳素钢和合金钢锻件》 JB4726-2000
2.9.8《高温用双头螺栓、螺母技术条件》 SEEQ0311-1999
2.9.9《压力容器用爆炸不锈钢复合板》 JB4733-1996
2.9.10《压力容器用板》 GB6654-1999
2.9.11《化肥设备用高压无缝钢管》 GB6479
2.9.12《钢制塔式容器》 JB4710-92
2.9.13《高压化工设备施工及验收规范》 HGJ208-83
2.9.14《中低压化工设备施工及验收规范》 HGJ209-83
2.9.15《化工塔类设备施工及验收规范》 HGJ211-85
2.9.16《石油化工泵用过滤器选用、检验及验收》 SH/T3411-1999
2.9.17《钢制焊接常压容器》 JB/T4735-97
2.9.18《 石油化工钢制塔、容器现场组焊施工工艺标准》 SH3412-1999
2.10 储罐类工程
2.10.1《压力容器安全技术监察规程》
2.10.2《钢制压力容器》 GB150—1998
2.10.3《钢制球形储罐》 GB12337—1998
2.10.4《球形储罐施工及验收规范》 GB50094—1998
2.10.5《钢制压力容器焊接工艺评定》 JB4708—2000
2.10.6《压力容器无损检测》 JB4730—1994
2.11 仪表、电气工程
2.11.1《工业自动化仪表工程施工及验收规范》 GB50093-2002
2.11.2《石油化工仪表工程施工技术规程》 SH3521-1999
2.11.3《电气装置安装工程高压电器施工及验收规范》 GBJ147-90
2.11.4《电气装置安装工程电力变压器、油电抗器互感器施工及验收规范》
GBJ148-90
2.11.5《电气装置安装工程母线装置施工及验收规范》 GBJ149-90
2.11.6《电气装置安装工程低压电器施工及验收规范》 GB50254-96
2.11.7《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》
GB50257-96
2.11.8《建筑电气工程施工质量验收规范》 GB50303-2002
2.11.9《火灾自动报警系统施工及验收规范》 GB50166-92
2.11.10《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
2.11.11《电气装置安装工程接地装置施工及验收规范》 GB50169-92
2.11.12《电气装置安装工程盘柜及二次回路结线施工及验收规范
GB50171-92
2.11.13《电气装置安装工程电气设备交接试验标准》 GB50150-91
2.12 安全、环境、卫生
2.12.1《工程施工现场供用电安全规程》 GB50194-93
2.12.2《建筑卷扬机安全规程》 GB13329-91
2.12.3《安全色》 GB2893-2001
2.12.4《图形符号安全色和安全标志》 GB/T2893.1-2004
2.12.5《安全标志》 GB2894-96
2.12.6《石油化工企业设计防火规范》 GB50160-92
2.12.7《大型设备吊装工程施工工艺标准》 SH/T3515-2003
2.13 工程质量验评标准
2.13.1《工业金属管道工程质量检验评定标准》 GB50184-93
2.13.2《工业设备及管道绝热工程质量检验评定标准》 GB50185-93
2.13.3《工业安装工程质量检验评定统一标准》 GB50252-94
2.13.4《石油化工工程施工及验收统一标准》 SH/J3508-1996
2.13.5《石油化工设备安装工程质量检验评定标准》 SH3514-2001
3.专业质量控制点
3.1 土建工程
3.1.1竖向工程
(1)定位放线复测(坐标、标高) B级
3.1.2 建、构筑物
(1)定位放线复测(坐标、标高) B级
(2)基槽验收A
(3)钢筋工程隐蔽检验(基础、现浇梁、柱、板) B级
(4)模板工程质量检验(基础、现浇梁、柱、板) B级
(5)大型建筑物沉降观测检验 B级
(6)复土隐蔽及回填质量检验 B级
(7)主体工程完工后,装饰工程前的检验 A级
(8)房屋防水工程隐蔽(包括隔气层、保温层、找平层、细部构造、放水层)
检验 B级
(9)柔性防水层施工前需灌水蒸气24小时试验B
(10)抹灰工程质量检验 B级
(11)门窗工程质量检验 B级
(12)装饰材料出厂合格证书、材质抽样检验 B级
3.1.2 设备基础
(1)定位放线复测(座标、标高) B级
(2)基槽验收 B级
(3)钢筋工程隐蔽检验 B级
(4)重要设备基础结构隐蔽、预留孔、埋件、地脚螺栓检验 A级
(5)模板工程质量检验 B级
(6)复土隐蔽及回填土质量检验 B级
(7)大型设备基础沉降观测检验 B级
3.1.3 钢结构
(1)钢结构主要节点及焊缝检查,高强度螺栓连结(材质、结合面、扭矩)质量检查 B级
(2)防火层的检验 B级
注:A级点:业主、监理、承包商共同参与检查;B级点:监理、承包商参与检查;C级点:承包商自检。(以下相同)
3.2 静设备安装质量控制点
(1)设备到货检查验收 A级
(2)设备基础中间交接 B级
(3)设备安装及找正 B级
(4)塔内件安装 A级
(5)现场组焊设备 B级
(6)设备封罐检查 A级
3.3 转动设备在安装过程中的质量控制点
3.3.1 压缩机安装过程中的质量控制点
(1)初找正、一次灌浆及垫铁布置检查确认 A级
(2)管道与机器的无应力检查 B级
(3)精找正 A级
(4)二次灌浆检查确认 B级
(5)油、水系统检查确认 B级
(6)气密、真空试验 B级
(7)机械试车 A级
(8)带负荷试运转 A级
3.3.2泵安装过程中的质量控制点
(1)初找正、一次灌浆及垫铁布置检查确认 A级
(2)管道与机器的无应力检查 B级
(3)流道检查 B级
(4)精找正 A级
(5)二次灌浆检查确认 B级
(6)设备单试 A级
3.4工艺配管质量控制点
(1)焊接工艺评定, B级
(2)焊工技能考核及合格证检查, B级
(3)焊缝射线探伤审片, B级
(4)安全阀调试, A级
(5)阀门强度,严密性试验, B级
(6)补偿器,弹簧支吊架安装检查, B级
(7)管线的静电接地及管件阀门处的跨接, B级
(8)单线图资料审查, B级
(9)工艺管道压力试验, A级
(10)工艺管道吹扫, B级
(11)工艺管道泄漏性试验, A级
3.5 电气专业工程质量控制点
3.5.1 变压器、电机
(1)抽芯检查, B级
(2)电动机试运行签证, B级
3.5.2 开关柜、UPS、直流柜
(1)试运行检查, A级
3.5.3 电缆
(1)电缆敷设前的确认, B级
(2)6KV以上电缆终端和接头制作质量确认, B级
(3)直埋电缆隐蔽前检查, B级
3.5.4 接地防雷
(1)接地线隐蔽前检查, B级
3.6 自控专业质量监理控制点
3.6.1 仪表校验室调校环境、调校电源、气源的检查, B级
3.6.2 标准仪器仪表有效期及人员资质检查, B级
3.6.3 节流装置安装前的检查, B级
3.6.4 调节阀的强度试验, B级
3.6.5 调节阀的泄漏量试验, B级
3.6.6 调节阀的气密性试验, B级
3.6.7 调节阀的全行程及时间试验, B级
3.6.8 仪表导压管路试压, B级
3.6.9 电缆敷设前后的导通与绝缘试验, B级
3.6.10 接地系统检查, A级
3.6.11 DCS系统品质检验, A级
3.6.12 系统联校 A级
SH/T 3903-A.1
工程开工/复工报审表
Works Commencement/Resumption Approval Request
工程名称 Works Title:**资源综合利用合成气项目灌注桩工程
编号 Item No:
致**石化工程建设监理有限公司(监理单位)
To (CS/C
我单位承担的**灌注桩工程,已完成了以下各项工作,具备了开工/█复工条件,特此申请施工,请核查并签发开工/█复工指令。
We have fulfilled the following activities for the work contracted by us, the works commencement/works resumption conditions are available,therefore the construction is applied hereby, please review and issue works commencement/works resumption orders.
附Attached:
1 证明文件 Supporting documents。
承包单位(章)
Contractor(Chop)
项目经理
Project Manage
日 期
Date
审查意见Review Comments:
项目监理机构
CS/CMC
总监理工程师
Chief Supervision Engineer
日 期
Date
SH/T 3903-A.2
施工组织设计(方案)报审表
Construction Organization Design Approval Request
工程名称 Works Title:**资源综合利用合成气项目灌注桩工程
编号 Item No:
致 **石化工程建设监理有限公司(监理单位)
To (CS/CMC)
我方已根据施工承包合同的有关规定完成了**(枣庄)新气体有限公司资源综合利用合成气项目灌注桩工程施工方案工程施工组织设计(方案)的编制,并经我单位技术负责人审查批准,请予以审查。
According to the related regulations of the construction contract, we have completed the preparation of the construction organization design , and it has been reviewed and approved by the technical responsible people of our company, please review it.
附Attached:
施工组织设计/█施工方案。
Construction Organization Design /Construction Plan。
承包单位(章)
Contractor(Chop)
项目经理
Project Manager
日 期
Date
专业监理工程师审查意见 Review comments from discipline supervision engineer:
专业监理工程师
Discipline Supervision Engineer
日 期
Date
总监理工程师审核意见 Review comments from chief supervision engineer:
项目监理机构
CS/CMC
总监理工程师
Chief Supervision Engineer
日 期
Date
SH/T 3903-A.3
分包单位资格报审表
Subcontractor Qualification Approval Request
工程名称 Works Title:**资源综合利用合成气项目灌注桩工程
编号 Item No:
致**石化工程建设监理有限公司(监理单位)
To (CS/CMC)
经考察,我方认为拟选择的**(枣庄)新气体有限公司资源综合利用合成气项目灌注桩工程施工方案(分包单位)具有承担下列工程的施工资质和施工能力,可以保证本工程项目按合同的规定进行施工。分包后,我方仍承担承包合同的全部责任。请予以审查和批准。
After investigation, we think the proposed (subcontractor) has the qualification and capability for contracting the following works, and can assure that this works will be constructed as per the contract regulations. After subcontracting this works, we still hold the whole responsibilities of the lump sum contractor. Please review and approve it.
附Attached:
1 分包单位资质材料 Subcontractor Qualification Documents;
2 分包单位业绩材料 Subcontractor Performance Documents。
分包工程名称(部位)
Subcontracted works(Location)
工程数量
Works Quantity
拟分包工程合同额
Contract price of proposed subcontracted works
分包工程占全部工程
Percentage of subcontracted works
合 计 Totals
承包单位(章)
Contractor (Chop)
项目经理
Project manager
日 期
Date
专业监理工程师审查意见 Review comments from discipline supervision engineer:
专业监理工程师
Discipline Supervision Engineer
日 期
Date
总监理工程师审核意见 Review comments from chief supervision engineer:
项目监理机构
CS/CMC
总监理工程师
Chief Supervision Engineer
日 期
Date
SH/T 3903-A.4
报验申请表
Inspection Request
工程名称 Works Title:**资源综合利用合成气项目灌注桩工程
编号 Item No:
致 **石化工程建设监理有限公司(监理单位)
To (CS/CMC)
我单位已完成了**灌注桩工程控制网测量复核工作,经自检合格,现报上该工程报验申请表,请予以审查和验收。
We have completed the works, after the self inspection, the works is on spec, now we submit the inspection request for this works, please inspect and accept.
附Attached:
1、 建(构)工程测量复核表
2、 控制测量技术报告
承包单位(章)
Contractor (Chop)
项目经理
Project Manager
日 期
Date
审查意见 Review comments:
项目监理机构
CS/CMC
总/专业监理工程师
Chief/discipline supervision engineer
日 期
Date
SH/T 3903-A.5
工程款支付申请表
Works Payment Request
