成本合同责任。

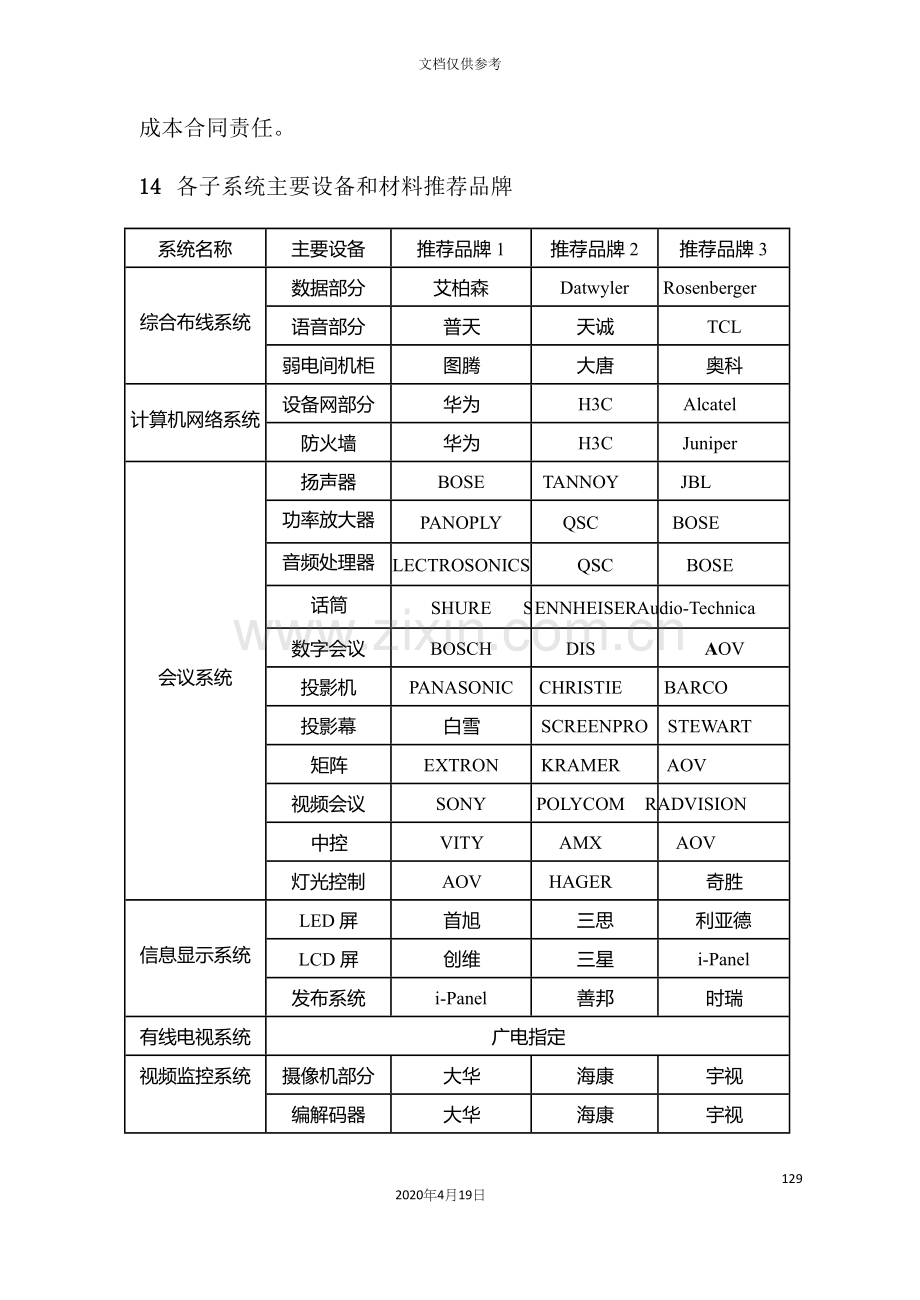

14 各子系统主要设备和材料推荐品牌

系统名称
主要设备
推荐品牌 1
推荐品牌 2
推荐品牌 3

综合布线系统
数据部分
艾柏森

Datwyler

Rosenberger
语音部分
普天
天诚

TCL
弱电间机柜
图腾
大唐
奥科

计算机网络系统
设备网部分
华为

H3C

Alcatel
防火墙
华为

H3C

Juniper

会议系统
扬声器

BOSE

TANNOY

JBL
功率放大器

PANOPLY

QSC

BOSE
音频处理器

LECTROSONICS

QSC

BOSE
话筒

SHURE S

ENNHEISERAu

dio-Technica
数字会议

BOSCH

DIS

AOV
投影机

PANASONIC

CHRISTIE

BARCO
投影幕
白雪

SCREENPRO

STEWART
矩阵

EXTRON

KRAMER

AOV
视频会议

SONY

POLYCOM R

ADVISION
中控

VITY

AMX

AOV
灯光控制

AOV

HAGER
奇胜

信息显示系统
LED 屏
首旭
三思
利亚德
LCD 屏
创维
三星

i-Panel
发布系统

i-Panel
善邦
时瑞
有线电视系统
广电指定
视频监控系统
摄像机部分
大华
海康
宇视
编解码器
大华
海康
宇视
集中存储
大华
海康
宇视

A

交换机
锐捷

H3C
华为
显示设备
创维
三星

i-Panel
入侵报警系统

Honeywell

Bosch

Tyco
巡更系统

VIDEX L

NDWELL
蓝卡
一卡通管理系统

达实
立方
捷顺
车库管理系统

达实
立方
捷顺

机房工程
屏蔽壳体
保密指定

装饰
国产中端

UPS

Emerson

GE
西门子
精密空调

Emerson
海洛斯
斯图兹
环境监测
华为

Emerson
中兴
机柜
大唐
图腾
奥科

KVM

Rariton

Avocent

ATEN
智能化集成系统

中创
协同
清华同方
弱电线缆

爱普华顿
远东
天诚
计算机及服务器

HP

DELL

IBM

以上所列弱电各子系统的推荐品牌,各投标单位均应采用同一品牌和相同
系列的产品,以确保系统的稳定可靠。

第二部分 各子系统技术规格及要求

15 综合布线系统
作为物理通讯线路基础,将承载大楼的数据、语音业务,主要为语音、数据、 图像信号提供高性能传输通道。
整个布线系统应按用途分为计算机内网、外网、设备网、金航网和语音网五 个部分,相互物理隔离,整个布线系统结构采用星形的结构,具体要求如下:
Ø 内网(商密网):内网当前定位为商密网,建设需符合包括<涉及国家 秘密的信息系统分级保护技术要求>BMB17- 等在内的保密有关规 定,要求按涉密分级保护中机密级增强型网络的标准建设。临港 1001 科研楼内计算机内部网络采用屏蔽系统,布线系统采用星型物理拓扑结 构,设备 MDF 位于 1 区一层的商密网中心机房内。在建筑涉密弱电配 线间内设内网接入层网络交换机及配线设备(交换机由甲方提供,施工 方负责屏蔽机柜的供应、安装和调试),工作区、水平布线均采用六类 屏蔽线缆(FTP)及器件,干线采用光缆,支持包括令牌环网、ATM、 快速以太网、千兆以太网、万兆以太网在内的多种局域网,投标单位报 价按设备清单。(具体数量见清单)。
Ø 外网:1001 科研楼的外网采用非屏蔽综合布线系统,布线系统采用星型 物理拓扑结构,设备 MDF 位于 1 区一层外网机房的非屏蔽区域内。根 据使用需要,外网在非密弱电间内设接入层网络交换机及配线设备(交 换机由甲方提供,施工方负责非屏蔽机柜的供应、安装和调试)。
Ø 设备网:满足本项目弱电系统用的计算机网络布线,布线系统采用星型 物理拓扑结构,设备间 MDF 位于 1 区 G 层的消防安防监控中心内。根 据使用需要,设备网主要部署在非密弱电间内设接入层网络交换机及配 线设备(施工方负责交换机、机柜的供应、安装和调试),用于包括监 控、门禁联网控制器、报警控制器等设备的网络接入。
Ø 金航网:金航网为保密网,采用星型物理拓扑结构,根据使用要求,金 航网设备 MDF 位于 1 区一层 金航网机房内,12 芯光纤直连,配以光 电转换器,点位以光纤到桌面的方式布置。
Ø 语音网:对楼里所有人员提供语音通讯需要,满足 1001 号科研楼大楼

的语音通话,布线系统采用星型物理拓扑结构,设备间 MDF 位于 1 区
G 层的电话机房内。干线采用光纤(由运营商提供,语音由运营商放到 各个弱电间),电话用户线采用 HSYV3 型 4 芯导线。
Ø 以上布线网络相互物理隔离,应同时具有完整的系统结构。
Ø 布线中涉及的各类铜缆、光纤均应满足低烟无卤(LSOH)要求,阻燃 满足 IEC60332-3C 标准。
要求设计范围包括:
Ø 全部水平及垂直部分;
Ø 临港 1001 号科研楼综合布线与电信接入方交接界面暂定为上述提及的 商密网中心机房、金航网机房和电话机房。
Ø 设备网
15.1 技术要求

本工程的结构化综合布线系统包括如下各子系统:
Ø 工作区子系统
Ø 水平子系统
Ø 垂直干线子系统
Ø 管理间子系统
Ø 设备间子系统
Ø 建筑群子系统为预留至临港园区内的其它建筑,当前暂不实施。 各子系统的配置要求如下:
Ø 工作区子系统配置要求:
ü 工作区子系统由用户终端设备连接至信息插座的器件组成,它包括 装配软线、连接器和连接所需的扩展软线,信息插座有墙上、地上、 桌上、软基型多种标准,应设计有有 RJ45 的单双、多孔等各种型号 安装方式设计。独立办公室为地上安装、公共办公区域为墙上安装、 玻璃幕墙处为地上安装、会议室为地上或墙上安装。
ü 内网数据采用六类屏蔽 8 芯模块化信息端口;
ü 外网和设备网均采用六类非屏蔽 8 芯模块化信息端口;
ü 金航网采用单模 LC 双工适配器模块端口;

ü 语音网采用 4 芯 RJ11 电话专用模块端口;
ü 屏蔽和非屏蔽 8 芯信息模块支持 T568A,T568B 端接方式;
ü 工作区跳线按照数据信息点数量 1:1 配置,语音信息点不配置跳线。
Ø 水平子系统配置要求:
ü 水平线缆从 IDF 出发,经过弱电井到达各楼层,进入吊顶里水平线 槽,根据涉密要求,内网单独敷设在涉密桥架中,与外网、设备网 和语音网相互隔离,然后在各个用户区经过管道引至信息插座,端 接在信息插座上;
ü 内网数据采用低烟无卤(LSOH)六类屏蔽 8 芯双绞线;
ü 外网和设备网均采用低烟无卤(LSOH)六类非屏蔽 8 芯双绞线;
ü 金航网采用 4 芯单模(9/125um)光纤连接至桌面金航网专用的光纤 信息点;
ü 语音网采用 HSYV3 型 4 芯电话专用导线;
ü 水平布线距离需根据建筑平面图做出合理估算,数据铜缆部分满足 不大于 90 米的标准要求。
Ø 垂直干线子系统:
ü 垂直干线子系统的设计应包括供各类干线(铜缆和光纤)走线用的 竖向或横向通道、干线的选型和干线的楼层配置。
ü 采用星型拓扑结构布设垂直干线;
ü 内网数据主干使用低烟无卤(LSOH)12 芯 OS2 零水峰单模(9/125um) 光纤连接,每个涉密弱电间配置 1 根;
ü 外网数据主干使用低烟无卤(LSOH)12 芯 OS2 零水峰单模(9/125um) 光纤连接,每个非涉密弱电间至少配置 1 根;
ü 设备网数据主干使用低烟无卤(LSOH )12 芯 OS2 零水峰单模
(9/125um)光纤连接,每个涉密弱电间至少配置 1 根;
ü 金航网为两级结构,不配置垂直干线子系统;
ü 语音垂直主干使用低烟无卤(LSOH)12 芯 OS2 零水峰单模(9/125um) 光纤连接,每个非涉密弱电间至少配置 1 根(由运营商提供);
ü 语音主干按不小于 1:1.1~1:1.2 的比例进行预留。

Ø 管理间子系统配置要求:
ü 本项目各楼层的信息点数量差异较大,不同的楼层对于信息点管理 的要求也有所区别,投标单位应根据各区域的信息点分布、楼层情 况,及经过对水平布线的长度进行的核定,对 IDF 的分布进行优化, 并根据图纸要求区分涉密和非密弱电间;
ü 管理间位于各层的涉密和非密弱电井内,考虑到方便日后维修,非 涉密部分应必须设置布线管理间,涉密的内网部分必须设置布线管 理间;
ü 数据部分均采用快接式 24 口数据配线架,其中内网应采用相应的屏 蔽配线架;
ü 语音水平和垂直主干链路均采用机柜安装式 110 卡接配线架,其中 从管理需要考虑,水平和垂直的配线架应分开独立配置并有所标识;
ü 数据垂直主干链路采用光纤,分别敷设至涉密、非密弱电间内。
ü 所有管理间子系统内的光纤跳线和铜缆跳线结合本次实际使用情 况,均按照满配置容量计算;
ü 所有光纤跳线必须采用 LC-LC 形式的 3 米双工跳线,所有的数据以 跳线应视其是否涉密采用 2 米的屏蔽或非屏蔽 RJ45-RJ45 跳线,所 有数据跳线均要求使用原厂跳线而并非是现场加工的;
ü 语音跳线采用普通 2 芯电话线直接端接水平和垂直的 110 卡接配线 架;
ü 机柜需根据综合布线系统端接设备以及计算机网络系统设备做出合 理配置,原则上根据超过 200 个信息点应另外配置 42U 的标准布线 机柜或定制非标机柜;
ü 由于本项目部分管理间 IDF 面积较小,各投标单位应提供相应的针 对性解决方案,并予以优化。
Ø 设备间子系统配置要求:
ü 所有光纤及铜缆主干由 MDF 经过综合管道系统连接至各个区域弱 电井处。
金航网部分

ü 商密网中心机房设置在 1 区一层网络机房的屏蔽区域内,机房配置 2
个标准机柜;
ü 数据主干链路可采用 19 英寸配线架,并采用 LC 尾纤熔接;
ü 设备间机柜需根据综合布线系统端接设备、计算机网络系统设备服 务器设备由业主方提供;
ü 设备间设备均采用 19”标准机柜安装,机柜顶部安装有 2-4 个风扇, 背后安装电源线槽,正面安装玻璃门(带暗装门锁,以防刮伤人或 衣服),后背板和侧板均可拆卸;
ü 所有跳线结合本次实际使用情况的容量计算;
ü 其它方面应符合国家相关涉密要求,包括进入商密网中心机房屏蔽 区域的光纤均应经过光纤波导管敷设。
内网部分:
ü 商密网中心机房设置在 1 区一层网络机房的屏蔽区域内,机房配置
64 个列头机柜;
ü 数据主干链路可采用 19 英寸配线架,并采用 LC 尾纤熔接;
ü 设备间机柜需根据综合布线系统端接设备、计算机网络系统设备服 务器设备做出合理配置;
ü 设备间设备均采用 19”标准机柜安装,机柜顶部安装有 2-4 个风扇, 背后安装电源线槽,正面安装玻璃门(带暗装门锁,以防刮伤人或 衣服),后背板和侧板均可拆卸;
ü 所有跳线结合本次实际使用情况,均按照满配置容量计算;
ü 其它方面应符合国家相关涉密要求,包括进入商密网中心机房屏蔽 区域的光纤均应经过光纤波导管敷设。
外网部分:
ü 非屏蔽区域设置在 1 区一层网络机房的非屏蔽区域内;机房配置 6
个列头机柜;
ü 与内网 MDF 的物理隔离方式符合国家相关涉密要求;
ü 其它要求与内网部分子系统相同。 设备网部分:

ü 中心机房设置在 1 区 G 层的消防安防监控中心内;
ü 考虑到与弱电系统其它应用服务器的连接,应单独在 MDF 内配置铜 缆数据配线架;
ü 其它要求与内网部分设备间子系统相同。 语音部分:
ü 中心机房设置在 1 区 G 层的电话机房内;
ü 语音主干端接链路可采用 110 配线架;
ü 电话外线采用光缆,由园区市政引入,并配置相应的防雷单元和墙 装安装板。
ü 所有跳线结合本次实际使用情况,均按照满配置容量计算。
15.2 点位分布

Ø 内网:在办公室、档案室、会议室等处根据使用要求设置内网点,公共 办公室每个工位配置 1 个内网点,在文印室配置 2 个内网点,在独立办 公室按 1 用 1 备配置 2 个内网点,其余位置按需配置,共计包括屏蔽网 点 808 个,内网点与其它点位之间间隔距离符合涉密要求。
Ø 外网:在办公室、值班室、会议室等处根据使用要求设置 1 个外网布线 点,在独立办公室按 1 用 1 备配置 2 个外网点,共计包括外网点 156 个;
Ø 设备网:在图纸要求的各类机房、电梯前室、公共通道等位置根据弱电 终端布置要求设置设备网点,在 1 区 1 层东侧门厅设置 2 个内网点以备 LED 大屏信息发布使用,共计包括设备网点 305 个,同时每个非密弱电 间内配置不小于 24 口的数据配线架用于 IDF 内其它弱电系统设备的接 入(每超过 24 口增加 1 个数据配线架);
Ø 金航网:当前在 1 区金航网视频会议室设置 2 个光纤信息点,机要室设 置 4 个光纤信息点,合计为 6 个;
Ø 语音点:在办公室、值班室、档案室、会议室等处根据使用需求设置电 话插座,公共办公室每个工位配置 1 个语音点,在独立办公室按 1 用 1 备配置 2 个语音点,公共办公室 1 个点位/工位,机要室设传真点,其它 区域其余位置按需配置,共计包括语音点 817 个;
Ø 具体点位详见图纸及招标文件附件。

15.3 主要设备技术要求

六类四对非屏蔽双绞线(低烟无卤护套)
Ø 紧护套结构,以保证施工前后的性能保持一致;
Ø 芯线规格:2A3 WG ;
Ø 芯线对数:4 对,每芯带有彩色护套;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 带宽:≥250MHz ;
Ø 特性阻抗:100Ω;
Ø 护套:LSOH 阻燃级。 六类四对屏蔽双绞线(低烟无卤护套)
Ø 采用屏蔽技术,以达到满意的抗电磁干扰能力;
Ø 紧护套结构,以保证施工前后的性能保持一致;
Ø 采用低烟无卤护套;
Ø 芯线规格:2A3 WG ;
Ø 芯线对数:4 对,每芯带有彩色护套;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 带宽:≥250MHz ;
Ø 特性阻抗:100Ω;
Ø 护套:LOSH 阻燃级。 六类非屏蔽 RJ45 信息模块
Ø 规格:六类,RJ45 模块插座,非屏蔽;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 直流电阻:0.3Ω;
Ø 绝缘阻抗:不低于 500MΩ;
Ø 拔插寿命:≥750 次;
Ø 端接寿命:≥150 次;
Ø 接点阻抗:≤20mΩ;
Ø 电流:1.5A;
Ø 颜色编码:模块的标识颜色编码与电缆的颜色编码一致;

Ø 材料:所有塑料材料符合 UL94-V0 ;
六类屏蔽 RJ45 信息模块
Ø 规格:六类,RJ45 模块插座,屏蔽;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 直流电阻:0.3Ω;
Ø 绝缘阻抗:不低于 500MΩ;
Ø 拔插寿命:≥750 次;
Ø 端接寿命:≥150 次;
Ø 接点阻抗:≤20mΩ;
Ø 电流:1.5A;
Ø 颜色编码:模块的标识颜色编码与电缆的颜色编码一致; 非屏蔽数据模块配线架
Ø 规格:六类非屏蔽 RJ45 模块化快接式结构,高度 1U;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 安装:19”机柜/机架式安装,能够安装 24 个非屏蔽模块;
Ø 为保证标签平整、可靠,配线架正面要求带有标签框,其中可安装打印 好的标签纸;
Ø 配线架的背后要求配备托线架,用于绑扎双绞线,提高模块端接的长期 可靠性。
屏蔽数据模块配线架
Ø 规格:六类屏蔽 RJ45 模块化快接式结构,高度 1U;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 安装:19”机柜/机架式安装,能够安装 24 个非屏蔽模块;
Ø 为保证标签平整、可靠,配线架正面要求带有标签框,其中可安装打印 好的标签纸;
Ø 配线架的背后要求配备托线架,用于绑扎双绞线,提高模块端接的长期 可靠性;
Ø 至少配有 1 个接地桩,任何一个屏蔽模块与接地桩之间的接地电阻应远 小于 1Ω。

光纤适配器
Ø 规格:采用 LC 接口,单个适配器至少支持 2 芯光纤;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 安装:可方便地安装到光纤配线架上,无需特殊工具。 光纤配线架
Ø 规格:模块化结构,由基本框架,光纤适配器,空白挡板组成,有足够
的空间保证光纤的盘绕、固定和接续,带有管理器、色标及固定附件。
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 安装:19”机柜式安装,宜采用不会在维护时损伤光缆的旋转式光纤配 线架。安装在总配线间的光纤配线架,要求单个配线架可端接至少 48 芯(或以上),并具有光缆固定功能;
Ø 对于超过 48 芯的光缆,应配备足以容纳单根光缆芯数的大容量 19 英寸 机架型光纤配线架,也能够使用同一个光纤配线架安装多根光缆。
室内单模光缆(低烟无卤护套)
Ø 室内单模光缆要求满足 ITU-TG.652- 中 G.652.D 级要求,即采用零 水峰光缆;
Ø 室内单模光缆要求采用满足 IEEE802.3ae 标准,要求能够支持
10GBASE-SX 万兆以太网达 3000 米以上距离及 1000Base-SX 千兆以太 网达 10000 米以上距离,同时又可向下兼容当前的 100Mbps 及 10Mbps 以太网应用;
Ø 类型:9/125μm(标称值)单模光纤;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 护套:LSOH 阻燃级。 室内语音主干为光缆(由运营商提供)
Ø 室内单模光缆要求满足 ITU-TG.652- 中 G.652.D 级要求,即采用零
水峰光缆;
Ø 室内单模光缆要求采用满足 IEEE802.3ae 标准,要求能够支持
10GBASE-SX 万兆以太网达 3000 米以上距离及 1000Base-SX 千兆以太 网达 10000 米以上距离,同时又可向下兼容当前的 100Mbps 及 10Mbps

以太网应用;
Ø 类型:9/125μm(标称值)单模光纤;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 护套:LSOH 阻燃级。 光纤尾纤(低烟无卤护套)
Ø 规格:单模(OS2),单芯;
Ø 连接到主干光缆及配线架的光纤尾纤应支持 10G 以太网,采用 LC 接口 连接到水平光纤模块的光纤尾纤应支持千兆以太网,采用 LC 接口;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 最大损耗:<0.2dB;
Ø 要求采用 D 级零水峰纤芯;
Ø 光纤尾纤要求为产品制造商的商业成品产品;
Ø 护套:LSOH 阻燃级。 光纤跳线(低烟无卤护套)
Ø 规格:单模(OS2),双芯;
Ø 连接到光纤配线架及交换设备的光纤跳线应支持万兆以太网,能够采用
LC 接口;
Ø 连接到桌面设备的光纤跳线应支持千兆以太网,可采用 LC 接口;
Ø 标准:ISO/IEC11801 :200Ed2.0 ;
Ø 最大损耗:<0.2dB;
Ø 要求采用 D 级零水峰纤芯;
Ø 跳线的主要种类:LC-LC;
Ø 光纤跳线要求为产品制造商的商业成品产品;
Ø 护套:LSOH 阻燃级。
Ø 寿命:>50000 小时。
15.4 施工
15.4.1 安装
Ø 所有铜电缆应在线槽或管道内布线;垂直电缆则能够直接置放在电缆托

架上或线槽内。所有光纤电缆应在线槽或管道内布线。并保证为整个电
缆路线留有足够大的弯曲半径。须按照被批准的方法将所有电缆固定于 槽箱和托架上。
Ø 承包单位应在地下层的电信房、电缆联接箱、光纤密封盒、电缆进口、 垂直电缆、网络联接块以及其它地方按照工业惯例标明导电体的电极(末 端及环)。
Ø 承包单位有责任提供为了正确地完成安装工作所需的任何专用安装设 备或工具。这将包括终接电缆设施、铜/光纤电缆测试和接线设施、通讯 设施、电缆转盘的支撑架、或其它安装电缆所需的工具。
Ø 在没有合适垫具的情况下,承包单位不得卷动或贮存电缆转盘。
Ø 承包单位不应沿电力线路旁安装任何电缆,或与其它电气器具共享同一 根线管、线槽或套管。
Ø 承包单位应保证在安装过程中的任何时间不使电缆超过最大允许的拉 力。承包单位也应保证在安装过程中电缆的最小弯曲半径不超过所指定 的极限。如不遵守相应的导则,承包单位将被要求提供正确改正情况所 需的添加材料与费用。
Ø 承包单位在安装任何设备或电子部件时应尽可能接近配线架,并考虑将 来的发展以便于管理与服务。
Ø 承包单位在自己安装完毕的电缆管和入口洞处须用被批准的防火材料 密封。
Ø 承包单位所安装的线管道,若长度超过 30m 或 90°弯头超过 2 个,则一 定要使用合适尺寸接线箱。
Ø 承包单位应提供本合同所规定的所有电缆所需的终接工具、工具箱以及 其它附件。
Ø 所有户外埋地管线皆为钢管。
15.4.2 电磁干扰的分离
Ø 带有不同种类信号或不同电压的设备如集装在一个共享的容器内,应按 供货商的有关要求,有效地与任何其它一类的设备屏蔽以避免电磁干 扰。

15.4.3 电缆的安排
Ø 根据图纸或规格说明书的要求提供一切必须的电缆插销、插座、接头耳 等等,并按照电缆的种类与入口方向把它们固定于安装板和安装带上。
Ø 整齐地安排系统内所有线路的电缆导体,并按正规间距将所有导体固定 以防止电缆在运行情况下可能的损坏(例如热膨胀、震动等)或引起其它 线路短路。
15.4.4 电缆的终端连接
Ø 不要让已绝缘的导体触及未绝缘的有电部件或锐利的边缘。
Ø 每个终端只能连接一条电缆导体。在一个终端连接两条或更多导体将不 会被接受。
15.4.5 接地
Ø 承包单位应负责在所有新安装的电缆框架上提供一个被批准的接地点, 并保证能正确地与任何现有设施连接。承包单位还须负责正确地将所有 有关的电缆、包合体、柜、服务箱、和框架连接起来以保证接地的延续 性。所有接地应由铜线或铜带组成,应由一个被批准的大厦接地点供应, 并应与主要的电气接地点连接。
Ø 应根据 GB16895.3-1997 提供线路保护导体给所有门、盖板、等等。接 地铜导体的最小截面积为 5 平方毫米。
15.4.6 测试与投运
Ø 所有由承包单位安装的电缆设施在被接收以前应进行全面的连续运行 测试。所有的电缆缺点,包括在制造厂内所产生的,都应由承包单位改 正。
Ø 承包单位应提供,测试设备、测试荷载、信号发生器及其它设备足以显 示所安装的联接系统在现场安装完毕后能符合运行要求所需。
Ø 以下布线的技术指标须在安装完成后进行测试:
- 铜缆信道衰减值
- 铜缆信道近端串扰(线对间和功率相加)
- 铜缆信道回波损耗

- 铜缆信道等电平远端串扰(线对间和功率相加)
- 铜缆信道传输时延和时延偏差
- 铜缆信道长度和连线图
- 光纤之衰减值(按不同波长取样)
Ø - 光纤适配插头损耗
Ø - 光纤适配插头反向损耗
15.4.7 验收
Ø 涉密工程须经过相关部门的监测并验收合格。
Ø 验收需符合<智能建筑工程质量验收规范>GB50339- 相关规定。 在所有设备安装调试完毕后,并满足以下三点要求,系统进入 3 个月试 运行。
a) 供方提供的所有设备材料满足合同内技术要求。
b) 系统调试后,所有设备材料的工程质量满足合同内技术要求。
c) 需方得到合同规定的工程技术资料。
15.4.8 电梯五方通话系统
Ø 电梯五方通话系统的线缆将纳入布线系统内一并实施,具体要求待电梯 供应商确定后,由电梯厂商提供。
16 计算机网络系统

16.1 工程内容

本次招标主要针对设备网部分使用计算机网络系统设备,为项目弱电系统
(如:视频监控系统、入侵报警系统、门禁系统等)网络运行及应用搭建基础运 行平台。系统建设应立足于结构化综合布线的基础之上,能为上层应用提供数据 传输、交换等功能。
本工程招标不包括内网、外网的核心和接入层交换机设备。
16.2 技术要求

设备网计算机网络的总体技术要求包括但不限于:
Ø 设备网系统为独立配置的网络系统,与其它业务网络物理隔离;

Ø 整个网络系统应具有很好的可扩充性,能够随着网络技术和用户、应用
的发展而逐步或者替换;
Ø 内部组网技术以千兆以太网为网络骨干,具有升级到万兆以太网能力;
Ø 网络交换机要求使用高性能的以太网交换机,并配置光纤模块供连接核 心设备使用;
Ø 采用交换式千兆以太网为骨干、1000M 交换到弱电设备的应用终端点 位;
Ø 采用核心交换机,部署在 1 区 G 层的消防安防监控中心内,核心交换机 需支持三层交换及 VLAN 技术;
Ø 核心交换机除光接口业务板外,至少需要配置 24 口电接口业务板外用 于连接消防安防监控中心内各弱电子系统的应用服务器和其它网络设 备;
Ø 所有接入交换机均需采用可网管的接入交换机。 计算机网络系统主要包括网络系统的相关网络设备采购、施工、调试、验收、
交付等系统集成工作。
16.3 主要设备技术要求 核心交换机 需要满足以下的技术性能指标:
Ø 可配置独立的交换网板与独立的主控板
Ø 交换容量≥1Tbps
Ø 包转发率≥900Mpps
Ø 业务插槽位≥3
Ø 配置 2 个主控引擎和 2 个电源模块,电源要求达到 1+1 冗余
Ø 最大 VLAN ≥4096
Ø 配置 1 块 24 口光口三层业务板卡
Ø 配置 1 块 48 口电口三层业务板卡
24 口接入交换机
Ø 24 个千兆电口+2 个千兆 SFP 端口
Ø 交换容量≥15Gbps

Ø 包转发率≥6.8Mpps
Ø 支持的 MAC 地址≥10000
Ø 每台交换机配置 1 个千兆单模模块用于连接核心交换机。
48 口接入交换机
Ø 48 个千兆电口+4 个千兆 SFP 端口;
Ø 交换容量≥30Gbps;
Ø 包转发率≥35Mpps;
Ø 支持的 MAC 地址≥10000
Ø 每台交换机配置 1 个千兆单模模块用于连接核心交换机。
16.4 验收

验收需符合<智能建筑工程质量验收规范>GB50339- 相关规定。 在所有设备安装调试完毕后,并满足以下三点要求,系统进入 3 个月试运行。 a) 供方提供的所有设备材料满足合同内技术要求。
b) 系统调试后,所有设备材料的工程质量满足合同内技术要求 。
c) 需方得到合同规定的工程技术资料。
交换机在接入市话网前的验收检查,应符合<程控用户交换机接入市话网的 技术条件的暂行规定>中第八章规定的内容进行。
16.5 竣工
系统竣工时﹐施工单位应提交下列文件﹕
A. 完整竣工图(含平面图﹑系统图﹑安装大样等)﹔
B. 设计变更文字记录﹔
C. 施工记录(包括隐蔽工程验收记录)﹔
D. 调试检验记录﹔
E. 完整的产品说明书﹐维护及操作手册与产品资料﹔
F. 竣工报告。
17 语音通信系统
由运营商负责建设实施。弱电承包商须负责语音的水平部分布线。语音部分 电话用户线采用采用 HSYV3 型 4 芯导线
语音水平和垂直主干链路均采用机柜安装式 110 卡接配线架(安放在运营商 机柜内),其中从管理需要考虑,水平的配线架独立配置并有所标识;

17.1 验收

验收需符合<智能建筑工程质量验收规范>GB50339- 相关规定。 在所有设备安装调试完毕后,并满足以下三点要求,系统进入 3 个月试运行。 a) 供方提供的所有设备材料满足合同内技术要求。
b) 系统调试后,所有设备材料的工程质量满足合同内技术要求 。
c) 需方得到合同规定的工程技术资料。
交换机在接入市话网前的验收检查,应符合<程控用户交换机接入市话网的 技术条件的暂行规定>中第八章规定的内容进行。
17.2 竣工
系统竣工时﹐施工单位应提交下列文件﹕
G. 完整竣工图(含平面图﹑系统图﹑安装大样等)﹔
H. 设计变更文字记录﹔
I. 施工记录(包括隐蔽工程验收记录)﹔
J. 调试检验记录﹔
K. 完整的产品说明书﹐维护及操作手册与产品资料﹔
L. 竣工报告。

18 会议系统概述

18.1 总则说明

A. 投标单位须根据本技术规格说明书的要求及图纸进行设计并供应会议及音 视频系统,工作内容主要包括深化设计、设备供货、管槽线缆敷设、设备安 装及安装接线,调试运行及开通。系统须依照国家标准、各专业国标规范并 结合制造厂商的特殊性要求进行布线及设备安装、调试等。并须保持最佳的 运转情况。
B. 投标单位须供应及安装所指定或为了成功地完成本招标内容所要求的一切 有关设备。
C. 本系统是一个涉及音频、视频、舞美、灯光、集控等多专业多系统的综合性 集成系统,由末端设备、接插件、接口、插座、跳线、传输控制线缆、输送 电线、电缆、光纤、非屏蔽双绞电缆、各专业主控设备等,以及其它附件所 组成。完成后的系统应能满足本标书所指定的服务要求。
D. 此规格说明旨在为会议系统、音视频系统的建设提供信息和标准,并使潜在 投标单位能够对项目成本进行估算。
E. 系统设备须包括为实现所要求功能而必须的所有设备、电缆、供电电缆、供 电组件、终接、人工及一切附件和所有的服务。系统设备均须为最可靠型号。 其中需更换的零、配件必须保证在保养期终了之后在五年期内仍能够得到供 应。
F. 本技术规格书所列设备说明书、图纸、设计说明及工程量清单应包含本会议 系统项目工程实施的必要工作。但若任何设备如未于本技术规格说明书内或 图上提到且为系统的运转所需,也必须包括在本合约工程内而无须增加额外

费用。

G. 另外,投标单位应承诺在不增加附加费用的前提下提供所有如固定、安装部 件、接口、布线等在内的所有部件。
H. 系统完成后须达到高水平的专业标准和高可靠度,设备安装和集成应干净整 洁,外型美观。
I. 本项目的投标单位将全权负责项目设备、材料及人员的有效供应,包括所有 的线缆敷设、设备安装、调整、调试、试运行及音视频系统的移交和验收。
J. 合同条款及协议是否作为附件提供,将根据客户意见决定。如本文中所列的 说明或条件(或辅助图纸及文件所列内容)与所附合同条款中的说明或条件 抵触,以所附合同条款中的措辞及内容为准。即,以合同条款为准。
K. 图上所示信息点插口之位置仅作指导用,其确实之位置须根据最终的建筑布 置图及内部装饰图加以确定或按指示在工地现场加以调整。
L. 本系统配件设备的位置及其最大尺寸应与图纸所指定的相符。投标单位须负 责按照最新要求进行设计和安装,并适应现场的条件限制。
M. 投标单位在送回投标文件时须呈上一份”技术书”,叙述该的系统及其配件 符合标书的要求。同时须附呈有关的产品说明及制造厂的标准文件,详细叙 述电缆、接线、连接设备等等,包括产品目录、规范单张、图表和显示特征 的简图。每个投标单位的标书将根据技术书的清楚程度与完整程度予以评 定,技术书的最低要求应包括下列数据:
1) 详细的系统图、原理(示意)图:应根据招标示意图与初步设计图 纸绘制,并加以深化。
2) 每个需要扩声的房间投标单位必须提供相应专业的分析模拟测试

图:会议系统的音频部分须根据GB/T28049- 规范要求并经过

正版专业声场分析软件EASE4.3做声场模拟分析,并提供相应的分 析报告,具体包括:3D布置图、顶视图、侧面布置图、三维分布图、 正视图、混响时间曲线图、总声压级分布图(7个频点250HZ、
500HZ、1000HZ、 HZ、4000HZ、6300HZ、80000HZ)、 辅音清晰度损失(3个频点500HZ、1000HZ、 HZ)、语言清 晰度(3个频点500HZ、1000HZ、 HZ)、混响时间图
3) 技术性的叙述,解释系统的总体概念,设备的类型、原产地与质量, 容量,功能与操作等详细的重要参数(注:该参数须由原产地厂家 提供)。
4) 系统硬件和软件的扩建方法,阐明与相关系统的接驳方式、接口类 型、接口数量及接口协议、传输带宽、速率、局限性和最大可扩展 容量。
5) 本系统在环境方面的要求,包括所涉及机房内的温度、湿度、设备 用电及间距。
6) 详细叙述在硬件结构各种层次中,系统的任何部件发生故障时所产 生的影响。重点应放在对系统反应的影响以及发生这种故障时仍能 运行的系统保障性措施。
7) 在现场进行测试的步骤。

8) 为业主代表而举办的培训计划。

9) 根据规范的要求制订的维修合同样本供业主研究。

10) 详细的工作进度计划,须符合建筑总合同中有关各种活动的工作程

序所规定的制约。

11) 组织架构表,显示执行设计、工程、施工、测试与维修的工程人员 的架构。
12) 技术规格响应

N. 技术书不应影响投标书的有效性。

O. ” 技术书” 的送呈不能被看作系统已被批准,也绝对不能解除投标单位应 满足规范和图纸要求的责任。
P. 所有设备的单价都应写在标书上,以便对将来的变动进行评估。投标单位所 提供的单价应包括运行所需的一切部件及零件。
Q. 投标单位所投设备必须满足招标参数要求。如果推荐品牌范围内的品牌存在 代理商或者厂商恶意价格保护现象,为保证业主方利益,投标单位能够选择 品牌范围外的品牌投标,但必须满足参数,且选用进口品牌,并提供中、英 文产品彩页加盖厂商或者国内总代理公章,进口产品须提供报关单。
R. 带※设备投标单位须提供厂家或者国内总代理授权文件、原产地证明。

18.2 设计参照标准及规范要求,不限于以下标准及规范。

<智能建筑设计标准>
GB/T50314—
<智能建筑工程验收规范>
GB50339—
<智能建筑弱电工程设计施工图集>
GJBT-471
<会议系统的电及音频性能要求>
GB/T15381-94
<民用建筑隔声设计规范>
GBJ118-88
<视听系统设备互联用连接器的应用>
GB/T15644-95
<视听、视频和电
