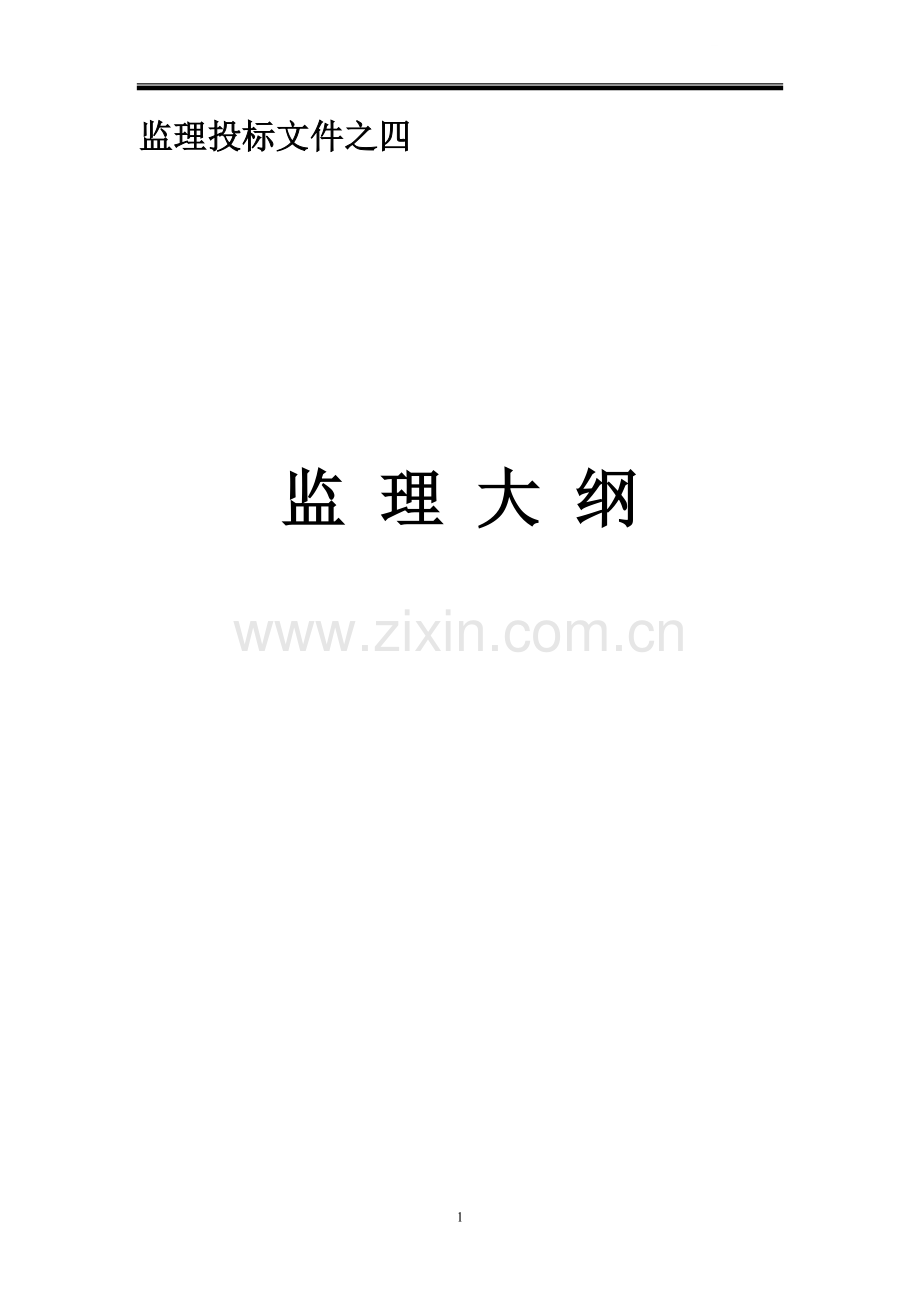

监理投标文件之四

监 理 大 纲
135

目 录

0 综合说明 3
1 监理项目和合同控制目标 12
1.1 工程项目概况 12
1.2 工程项目组成 13
1.3 合同控制目标 14
1.4 监理范围与工作内容 15
2 对工程项目的理解和响应 23
2.1 工程项目合同目标控制的难点和重点 23
2.2 同类工程项目监理的经验和经历 25
2.3 合同目标控制的对策 28
2.4 对工程项目管理的建议 30
3 项目监理的组织与管理 32
3.1 监理机构设置 32
3.2 监理质量控制体系 34
3.3 监理岗位设置与岗位职责 48
3.4 监理人员计划 56
3.5 监理的工作设备与设施 63
4 合同目标控制的程序与措施 66
4.1 工程进度控制程序与措施 66
4.2 施工质量控制 69
4.3 施工安全、文明施工与施工环境保护 80
4.4 合同支付与合同商务管理 85
4.5 工程技术管理 91
4.6 信息化管理 95
4.7 施工协调管理 99
5 工程质量、进度、造价控制的方法及措施 101
5.1 工程质量控制方法及措施 101
5.2 工程进度控制方法及措施 124
5.3 工程造价控制方法及措施 127
6 工程安全、文明施工的监理措施 130
6.1 安全控制的工作任务 130
6.2 安全控制方法 131
6.3 安全监督管理措施 131
6.4 文明施工、环境保护监理工作任务与方法 133
7 其他必要的说明（服务承诺） 134

***水电站土建和金属结构工程
监 理 大 纲
0 综合说明
2004年 月 日，我们购买了***水电站土建和金属结构工程监理招标文件，初步了解了贵公司组织形式、管理模式和本工程建设安排情况；通过对招标文件的答疑，进一步澄清了招标文件中的相关事项，使我们对本工程监理招标的要求有了更深入和直观的了解。
我们从辛勤奋斗了多年的“三湘四水”之地，从告别已建成的低水头灯泡贯流式电站——马迹塘水电站、高滩水电站、南津渡水电站、青山水电站、近尾洲水电站、耒中水电站、永兴水电站、石面滩水电站、广西马溜滩水电站、大源渡航电枢纽，从建设中的湖南株洲航电枢纽、宁夏沙坡头水利枢纽、青海直岗拉卡工地，再次来到蕴藏丰富水力资源而又多次给湖南人民造成洪水威胁的沅水干流***水电站坝址。 “湘水人”（湖南水电），这个拥有众多水电建设优秀人才的水电设计、监理和咨询公司，以监理9座低水头灯泡贯流式电站的成熟经验和骄人业绩，以我们的技术优势在大源渡航电枢纽、宁夏黄河沙坡头水利枢纽施工监理、青海直岗拉卡电站优化设计得到的良好展示，热切期盼能在***水电站工程建设中一显身手，在沅水流域的***建设事业中继续扬起前进的风帆！
在仔细地分析了工程各项特点与难点后，我们编制和递交本投标文件。本节简要介绍了我公司监理投标书的要点、包括对本工程要点的浅析、我公司的相关经历和能力、对本工程监理的设想以及监理重点分析和其他主要问题的简要说明。
0.1 工程特点及要点分析
***水电站工程沅水干流梯级开发方案中湖南省境内第五级电站,下接清水塘电站库尾,上与安江电站尾水衔接，是一个以发电为主，兼顾航运等综合利用的水电工程。电站装机180MW，航道等级V级，为大（2）型水库，Ⅱ等工程，永久性水工建筑物挡水坝、电站厂房和船闸为3级建筑物。枢纽工程主要工程量为：土方开挖23.79万m3，石方开挖274.81万m3（其中洞挖0.92万m3），土石方填筑1.22万m3，混凝土和钢筋混凝土49.12万m3，钢筋15525.5t，帷幕灌浆
5977m，固结灌浆3846.4m，金属结构安装5347t。
施工总工期为48个月，第一台机组发电工期36个月，施工准备期7个月，主体工程施工期29个月，工程完工建期6个月。本工程土石方开挖日平均高峰强度11488m3/d、混凝土浇筑日平均高峰强度1428 m3/d。
监理工作的范围为***水电站土建和金结工程建设阶段的过程、全方位的监理。即从本项目的设计阶段开始，经项目施工准备阶段、施工阶段到缺陷责任期阶段结束的最终验收之日止的全过程的监理工作。
我们在仔细分析了招标文件后，根据自身经验，提出以下控制要点：
（1） 可研报告（初设）设计阶段决定了工程规模、标准、结构型式等重大问题。根据我公司多年从事低水头水电站设计和监理经验，我们将在现场施工总体规划、施工导流、水下混凝土围堰施工与混凝土围堰拆除、消能工结构型式、厂房的布置、基础处理设计等方面进行重点研究。
（2） 根据沅水流域洪水特点，围堰工程的成功将决定整个枢纽成败；我们将把围堰施工作为整个工程质量和进度控制的重点进行严格的控制。 本工程一期围堰工程量大，围堰截流流量大，截流料源必须保证，围堰加高培厚工作量大；同时，厂房纵向围堰在一期基坑内形成，二期施工时存在侧向挡水和基础下挖后的稳定问题，必须引起特别关注，在一期施工时必须采取严密的设计和施工保证措施，切实加强洪水预报和防洪渡汛措施。考虑到后期纵向混凝土围堰拆除时的难度，我们将提前采取相应的设计和施工控制措施，确保围堰拆除彻底而不影响工程运行安全。
（3） 本工程施工总工期48个月，第一台机组投产工期36个月，从混凝土浇筑开始起算为24个月，计划安排属正常的施工强度范围，但临建工程施工必须尽快完成，特别是场内施工交通道路和辅助设施；第一个枯水期施工强度过大，要完成一期过水围堰、厂房全年围堰、上游引渠开挖、船闸常水位以上预开挖、一期泄洪闸基础开挖及基础处理、部分混凝土浇筑任务，必须采用合理的施工组织方案，特别是施工机械设备的配置必须与施工强度相适应。
（4） 招投标阶段，我们将协助业主合理地划分标段，编制严谨的招标文件，
编制合理的控制性施工进度计划及设备供货计划，以充分满足工程需要和最大限度地减少业主的风险。施工监理阶段，我们将认真研究混凝土生产系统的可靠性与合理的入仓手段及工艺流程，督促承包商以确保本工程施工强度。
（5） 河床电站厂房结构体型复杂，孔口及交叉点多，流道模板及钢筋形状复杂、工作量大，又要进行不间断施工，这对设备的合理布置、模板安装、混凝土温度控制、入仓手段和质量保证措施以及各工序的交叉点施工协调提出了非常严格的要求，我们将把厂房混凝土施工作为整个工程质量和进度控制的关键部位进行严格的控制。施工监理阶段，我们将认真研究混凝土生产系统的可靠性与合理的入仓手段及工艺流程，督促承包商以确保本工程施工强度。
（6） 贯流式机组有比较高的安装精度要求，安装难度大，我们将严格控制管形座、尾水管钢衬两侧混凝土均匀上升和分层高度及上升速度，加强施工过程监测，严格控制浇筑体形精度，以满足机组安装的需要。
（7） 针对冬、夏季不同的气候特点，我们将严格督促承包商采取有效的保温措施和散热措施，以控制混凝土的内外温差，确保混凝土工程的施工质量。
（8） 本工程大量的金属结构埋件及闸门、启闭机的交货验收与安装，是本工程的重点监控部位，金属结构安装工程量大，工期紧，施工难度高，又与土建施工交叉干扰，必须实施切实有效的监控和协调。根据工程总进度安排，2005年9月下河，2006年9月进行二期截流，因受汛期洪水、基坑过流影响，一期工程闸坝部分弧门金属结构安装工期须引起足够重视。
（9） 对承建单位各阶段和各分部工程施工组织设计及质量保证体系的认真审查和相关工序、部位的全面平衡、协调，并最终确保其全面有效实施是我们在本工程监理工作中自始至终必须坚持的基本原则。我们将根据工程中遇到的各种具体情况，严格审查施工组织设计，确保承建单位投入的施工机械、工具、仪器、仪表充足，施工人员的技术素质及数量满足施工要求，方案合理、先进，进度安全保证有力，严格工序管理，加强隐蔽工程、重
点部位、关键工序的旁站监理，发现问题，快速反应，及时研究，提出对策，确保每道工序的质量和进度。
（10） 根据国家新的法规要求，***工程蓄水前必须通过安全鉴定。我们将充分发挥在黄河沙坡头水利枢纽工程等其它工程蓄水安全鉴定工作中积累的丰富经验，积极协助业主作好安全鉴定的各项准备和配合工作。

0.2 “湖南水电监理”相关经历及优势
湖南***工程监理承包总公司（以下简称湖南水电监理）是按照《公司法》的规定注册成立的，按现代企业制度运作的、具有独立法人地位的经济实体，是一个知识和技术密集性的科技服务企业。
湖南水电监理从80年代初期，就在国外开始从事监理咨询业务，1989年在国内开始正式承担监理业务，是我国最早从事建设监理的单位之一。目前已获得水利部颁发的“甲级监理单位资质等级证书”，并早在1997年就通过了ISO9001质量体系认证，2000年单独通过认证审核，是当时我国最早通过单独评审获得质量认证注册的水电监理公司。
在多年的监理工作实践中，本公司坚持“管理科学、行为规范、服务热情、顾客满意”的质量方针，坚持“以业主为中心”的发展战略，逐步创立了公司的品牌形象。
对于***水电站工程的建设监理，本公司在技术人才、相关经历、监理技术方案设想以及人员的素质等方面均具备明显的优势。
0.2.1 本公司在湘江大源渡航电枢纽、黄河沙坡头水利枢纽、耒中水电站、近尾洲水电站、青山水电站、株洲航电枢纽等灯泡贯流式电站工程中积累了丰富的工程监理经验，形成了科学的管理程序与方法。
对于***水电站这样的中型工程，要做到“优质、快速、高效、节资”，必须具有一流的管理，我们将借鉴在大源渡枢纽、黄河沙坡头枢纽等工程中获得的成功经验、管理模式和先进的项目管理软件，协助业主进行工程建设管理，协调好各方关系，共同采取切实有效的措施，克服施工过程中遇到的各种问题，保证本
工程高质量地按期完成。
0.2.2 本公司具有足够长期从事现场监理工作稳定的、专业化的监理队伍。
本公司的员工长期专职从事监理工作，具有良好的职业道德和敬业精神，不存在定期轮换等影响工作连续性的不利因素，且经过长期的监理工作实践，已逐步积累了各种类型工程丰富的监理工作经验。
同时，与其他兄弟单位还有显著不同的是，作为独立的法人单位，本公司具有自己独立的人力资源体系，主要人员不需要从院内其他部门调配。现有监理人员186人，其中经国家有关部、委系统培训并注册的监理工程师125人，具有高级职称49人，中级职称85人， 19人获得注册咨询执业资格证书。
0.2.3 本公司总部及项目管理的现代运作机制、规范化的监理工作模式及其充分授权制度适应于本工程管理的需要。
本公司具有良好的经营体制及规范化的监理工作模式。在公司统一领导下，全面实行项目管理，从项目策划、组织机构管理、工程技术服务建议、监理规划、咨询工作计划、监理工作流程、财务管理、项目实施监督等各方面都形成了一整套行之有效的管理制度和程序，能保证我们成功实施项目。
本公司对项目负责人及总监授予充分的权利，实现了“责、权、利”的统一，使他们在项目实施和现场监理工作中，在他们在各自的职权范围内以及总部的监控下能快速、独立、高效地解决问题，避免了反复汇报、层层请示等繁文缛节，真正做到有效管理 。
0.2.4公司领导和全体员工高度重视
对于***水电站的监理工作，本公司各级领导非常重视和支持，公司全体员工都对本工程建设表示了极大的兴趣和关注，乐意参加本工程的建设，愿意在***水电站工程建设中再次实现湖南水电监理的辉煌。
0.2.5 本公司具有承担本工程监理工作的丰富相关工程经验和业绩。
水利部湖南省院设计的灯泡贯流式机组电站已达30余座，其中已经建成的达16座，在建的9座，本公司职工基本来自设计院，均从事过类似工程的设计工作；湖南水电监理承担类似工程监理的项目已达9座，且转轮直径为目前国内
最大（7.5m），对此，我们具有成熟的监理经验，且有明显的技术优势。
0.2.5.1 大源渡航电枢纽
湘江大源渡航电枢纽为低水头灯泡贯流式电站，世界银行贷款项目，电站装机4×30MW，闸坝为23孔20×13 m（宽×高）泄水闸，工程于1995年10月开工，工程由我院设计，我公司承担了大坝、厂房、金属结构安装、临建工程、左岸护坡、右岸交通及业主营地土建工程等监理。工程于2000年5月竣工。该电站机组转轮直径7.5m，为国内最大；工程施工在推迟2个月开工、98洪水淹没厂房基坑的情况下，1#机按期投产，整个工程提前半年竣工，工程设计、施工获得交通部优质奖、国家银质奖。
监理部人员结构配置合理，业务素质高，既做到严格监理，又做到了热情服务，能充分发挥监理人员的专业特长，对工程的进度、质量进行了有效的控制，工程施工过程中的每一次重大决策和每一次重要技术方案制定，都充分体现了我公司的技术优势和水平，用业主在总结工程管理经验时说的一句话就是“紧紧依靠监理”。由于现场监理的良好服务，受到了省交通厅、湘江航运建设开发公司的一致好评，受到世界银行代表、工程监理总监顾问约翰逊先生的高度评价。1999年荣获省政府颁发的先进监理单位称号。
0.2.5.2 耒中水电站
耒中水电站为低水头灯泡贯流式电站，电站装机3×14MW，工程于1999年10月开工，工程由我院设计，我公司承担了闸坝、厂房、船闸、机组设备及金属结构安装、临建工程、进水渠及跨渠大桥、右岸交通及业主营地土建工程等监理。工程于2000年8月因资金问题暂停施工，2002年3月，业主单位由中国水电对外公司更换为广东韶能股份有限公司，2003年4月实现第一台机组发电。在工程监理过程中，监理部充分履行业主在合同中赋予的职责，做好三控制、两管理和协调工作，得到了两家业主单位的一致认同。
0.2.5.3 近尾洲水电站
近尾洲水电站为低水头灯泡贯流式电站，电站装机3×20MW，工程于1997年9月开工，工程由我院设计，我公司承担了闸坝、厂房、船闸、机组设备及金属结构安装、临建工程及业主营地土建工程等监理。工程于2000年12月竣工。在工程监理过程中，监理部充分履行业主在合同中赋予的职责，做好三控制、两
管理和协调工作，得到了业主单位的高度评价。
0.2.5.4 黄河沙坡头水利枢纽工程
黄河沙坡头水利枢纽工程主要建筑物包括：南干渠首电站、泄洪闸、隔墩坝段、河床电站、北干渠电站和土石副坝。坝顶高程1242.6m ，坝顶长度867.65m，最大坝高37.8m。河床电站位于河床左侧，安装4台灯泡贯流式机组，单机容量29MW，GIS户内式开关站；整个枢纽主体工程混凝土工程量约40万m3，土石方开挖66万m3，钢筋制安1.2万t。
2002年该枢纽工程被列为国家西部开发十大工程之一，计划总工期45个月。2000年12月26日导流工程开工，2001年11月4日完工，11月22日顺利截流，主体工程于2002年4月6日开工，2003年5月已顺利实现第一台机组管型壳安装， 2004年3月26日实现第一台机组投产发电，整个工程计划于2004年9月30日竣工。本工程总投资11.97亿元。
我公司担负C1（河床电站）、M4（机电设备安装）、AC标（混凝土生产供应管理）、左岸土石副坝标（C3标）四个标段监理任务，自2002年3月25日正式进场以来，在监理部的质量管理体系、程序化和制度化监理文件逐步建立健全的基础上，认真总结并积累了在软岩地基建坝的设计与施工监理经验，逐步熟悉并积累了北方气候条件下混凝土施工监理工作经验；自行开发并建立了具有“湘水监理”特色的监理工作体系和计算机辅助管理系统，各项工作做到程序化、规范化；充分发挥“湘水人”在低水头灯泡贯流式机组厂房设计与监理工作方面的技术优势，积极主动地为工程建设出谋划策，已提出多项合理化建议，为业主节约投资达数百万元；通过对整个工程建设的宏观把握，完成了对整个枢纽工程施工进度计划的调整，并在施工过程中及时指出调整施工方案，极大地加快了厂房施工进度，为尾水管在2002年内实现安装创造了有利条件，目前工程施工进展正常。随着工程施工年度考核目标的超额完成，工程施工进度、质量、投资得到了有效的控制。本工程监理工作经验在宁夏水利系统监理工程培训班上作典型教材，并于2004年2月在全国水利系统质量体系认证研讨会上进行经验交流。总监全宗国受到国家副主席曾庆红的亲切接见。
0.2.5.5 青山水电站
青山水电站为低水头灯泡贯流式电站，电站装机2×10MW，工程于1998年8月开工，我公司承担了电站厂房、机电设备及金属结构安装、左岸护坡等的施工
图设计监理及施工监理，工程于2000年4月竣工。在工程监理过程中，对原设计方案和布置进行了大量的优化，纠正了许多布置及结构方面的问题，杜绝了工程施工过程中可能发生的事故和矛盾。积极主动地为工程建设出谋划策，能把握工程建设的关键问题，对工程施工进度、质量、投资等进行了有效的控制。
0.2.5.6 湘江株洲航电枢纽工程
湘江株洲航电枢纽为低水头灯泡贯流式电站，世界银行贷款项目，电站装机5×28MW，闸坝为24孔20×13 m（宽×高）泄水闸，工程于2002年8月开工，工程由我院设计，我公司承担了大坝、厂房、机电设备、金属结构安装、临建工程、空洲岛及左岸护坡、左岸交通及业主营地土建工程等监理。工程计划于2005年3月实现第一台机组并网发电。
0.2.6 我公司将认真贯彻执行ISO9001标准，充分保证本工程的建设监理服务质量。
ISO9000系列标准是目前国际上通用的质量管理标准，已经在国际上广泛推广，被众多成功的企业采用，它的严谨、规范、全面，能有效地保证质量管理工作的顺利开展，湖南水电监理已经单独通过了ISO9001质量管理体系认证，我们将严格按照质量保证体系的要求进行监理工作，为业主提供满意的服务。
0.2.7 本公司拥有先进的项目管理技术和应用软件。
在湘江大源渡航电枢纽工程建设监理过程中，通过与世行专家的密切合作，获得了先进的项目管理方法，通过先进的项目管理软件在大源渡和宁夏沙坡头枢纽工程监理工作中的成功应用，收到了明显的效果。我们将在本工程建设管理中再次运用，或根据业主需要，开发计算机辅助管理系统，使本工程的决策更快、更科学。
0.3 监理实施方案摘要说明
监理工作效果最终体现在对工程质量、进度和投资的有效控制上，而能否实现预期的效果关键在于监理单位的管理模式、经验、能力和水平。对此，将在后面的监理大纲章节中做详细说明。施工过程中，我门将根据业主与承包人所签署的施工合同文件、设计要求及相应的规程规范，建立完善、有效的控制体系，以确保本工程建设高质量完成。

0.3.1 机构设置
上述目标的实现，有赖于高效的监理组织机构建立。为此，我们结合本工程的特点，组建了实力强大的现场监理部和咨询专家组（机构图参见 下文“组织机构图”）。
***水电站建设监理部在湖南***工程监理承包总公司领导下，实行总监理工程师负责制，统一领导监理部各级监理人员开展工作。总监理工程师代表湖南***工程监理承包总公司全面履行监理合同规定的监理职责，对业主及工程负责。
咨询专家组由监理公司选派的资深工程管理和技术专家组成，主要负责对设计图纸的会审和优化建议，定期或不定期对监理部的工作进行检查指导，对监理部遇到的重大技术问题提供技术支持。
本工程的监理部是根据我们十几年监理工作经验和本工程的特点来进行设置，其机构组成如下所述：
l 监理部采用总监负责制的工作模式，以保证迅速决策、避免决策失误；
l 监理部根据现场施工分标情况设置专业工程师，做到按项目分区负责，以明确工作责任；并设相应的专业技术监理工程师，对现场监理工作进行充分的技术配合和支持，以保证工作质量。
l 监理部内设综合办公室，配置合同、信息管理工程师，制订并实施统一的工作程序，负责监理部的正常工作。
l 监理部内根据项目负责、专业技术支持配合的工作方针，在总监的统一领导与协调下开展日常的监理工作。
l 在有效的约束与激励机制下，通过设立明确的岗位职责和建立完善的监理规章制度，以主观能动性与要素有用性相结合的原则，合理配置并充分利用各项资源，认真、全面地履行监理合同。
0.3.2 监理人员安排
首先，我们根据本工程设计提供的基本情况，初步拟订或估算了本工程施工总进度计划，初步测算了所需要的监理人员数量和人员进场计划。
在工程建设监理中，选好项目负责人及总监是至关重要的，我们为本工程挑选的总监理工程师 全宗国 先生，高级工程师，1992年毕业于葛洲坝水电工程
学院，2002年获得河海大学硕士研究生学位，研究方向“***工程监理工作规范化”；具有 12 年***工程设计与监理工作经验，具有8年类似工程施工监理经验，尤其具有丰富的水利工程施工组织设计、控制爆破技术、网络计划技术、项目管理与造价咨询经验。曾先后参加或负责过湖南高滩水电站、近尾洲水电站、鱼潭水电站、资水修山水电站等项目的设计工作和大源渡航电枢纽、耒中水电站、王家厂水库除险加固工程、黄河沙坡头水利枢纽工程的建设监理工作。
总监理工程师代表 *** 先生，

总监理工程师代表 *** 先生，
如金属结构有监造任务，应配备金属结构副总监。

同时，我们为本工程建设监理精心调配的其他主要人员，均具有相关资历、敬业爱岗，具备担当一名合格监理工程师所必备的素质、能力和奉献精神。
0.3.3 监理工作程序与方法
我们将利用通过ISO9001：2000质量体系认证的监理工作质量程序，采用在众多工程中成功运用的、行之有效的质量、进度和投资控制方法，结合本工程实际，采用规范化的控制程序和表格，按照制定的监理工作制度，进行规范化管理。具体的工作方法与措施在下文中进行详细描述。

1 监理项目和合同控制目标
1.1 工程项目概况
***水电站工程位于沅水干流中游湖南省怀化市****县境内,坝址位于****县***镇上游0.5Km处,距怀化市49Km。本工程为《沅水河流规划报告》（湖南省境内部分）***水干流梯级开发方案中湖南省境***级电站,下接清水塘电站库尾,上与洪江电站尾水衔接，是一个以发电为主，兼顾航运等综合利用的水电工程。正常蓄水位152.5m总库容2.11亿m ，电站装机180MW，航道等级V级，为大（2）型水库，Ⅱ等工程，永久性水工建筑物挡水坝、电站厂房和船闸为3级建筑物，临时性水土建筑物为4级。大坝设计洪水标准为50年一遇,校核洪水标准5000年一遇.

主体工程数量：土方开挖23.79万m3，石方开挖274.81万m3（其中洞挖0.92万m3），土石方填筑1.22万m3，混凝土和钢筋混凝土49.12万m3，钢筋15525.5t，帷幕灌浆5977m，固结灌浆3846.4m，金属结构安装5347t。
本工程施工总工期为48个月，第一台机组发电工期36个月，施工准备期7个月，主体工程施工期29个月，工程完工建期6个月。
1.2 工程项目组成
本工程枢纽建筑物主要包括大坝、电站厂房和船闸三部分。水库正常蓄水位152.5m，相应库容1.2亿m3。大坝包括河床溢流坝段及右岸非溢流坝段，坝顶高程163.0m，最大坝高42.0m。溢流坝位于河床中部，堰顶高程137.0m，共设10孔20×15.5m弧形闸门。电站厂房位于河床右岸，为低水头河床式电站，装有5×36MW灯泡贯流式水轮发电机组。船闸位于河床左岸，为Ⅴ级船闸，设计吨位300t，闸室有效尺寸为100m×12m×2.0m（长×宽×槛上水深）。主要建筑物从左至右依次为左岸船闸、溢流闸坝、右岸电站厂房及安装场、副厂房、室内开关站等。
河床全部布置泄水建筑物，为混凝土闸坝，设有10个孔泄流孔，溢流闸坝段总长为240m，其左侧与船闸连接，右侧与电站厂房连接，流溢闸孔尺寸为20×15.5(宽×高)，堰顶高程为137m，闸孔采用钢制弧门挡水，液压启闭：在工作门前设1扇平板叠梁检修门，利用坝顶移动式门机启闭，坝顶设8m宽交通桥解决坝顶交通。
左岸船闸直接与山坡相接，右岸非溢流坝为混凝土实体重力坝，坝顶高程为▽160m，坝顶宽度为4m，坝段长为41m，非溢流坝段左侧与厂房进水渠导墙相连接，右侧与山坡相连接。重力坝基本剖面为三角形，其上游面垂直，下游面在156.2m高层以下为斜面，坡度为1：0.65。
电站厂房紧靠溢流闸坝布置在河床右岸岸坡上，为河床式。主厂房（包括安装场）平面尺寸为129.5×22m（长×宽），主厂房顺水流方向由进水渠、拦污闸、进口检修闸门、主副厂房、下游防洪墙、出口检修闸门及尾水渠组成。安装场紧靠主厂房布置，布置在主厂房右侧，主厂房运行层高程为141.5m，安装场高程为149.5m，总长32.4m，宽22m。副厂房布置在主厂房下游侧，平面尺寸97.1×11m（长×宽）。
主变及开关站采用户内式，布置于进场公路与尾水平台及防洪墙之间。布置
三台升压变压器，地面高程为▽149.5m。开关站平面尺寸为58.25×23.0m（长×宽），地面高程为▽164.1m。
船闸布置于河道左侧岸坡上，船闸上游引航道长200m，底高程145.5m。下游引航道长200m，底高程136.0m。上闸首长40m，净宽12m，门槛高程148.0m，顶高程160.5m，设人字型钢质闸门一道，上游设右检修闸门。闸室长100m，净宽12m，底板高程135.6m，顶高程154.5m，下闸首长31m，净宽12m，门槛高程135.6m，顶高程154.5m，设人字型钢质闸门一道，下游设有检修闸门。
在溢流闸坝后端和副厂房顶端设一宽度为8m的交通桥与两岸上坝公路相连接，对外交通由左岸上坝公路与***镇相连，并沟通大坝左右岸及厂区。
1.3 合同控制目标
（1） 监理总目标
我们将依据国家和相应主管部门制定、颁发的有关法律、法规、技术标准、政策批准的设计文件和依法签定的施工承包合同，按监理服务的范围和内容，履行监理义务，独立、公正、科学、有效地服务于本工程，实施全面监理，使工程质量、工期和投资基本满足施工合同要求。
强化管理，使本工程建设达到质量优、进度快、投资省、效益高的目的；同时加强与业主的沟通和自我检查，不断改进自身工作，积极为业主的建设管理出谋划策，发挥自身优势，提供优质、高效的监理服务，确保业主满意。
（2） 质量控制目标：严格将工程质量控制在合同文件、设计图纸、技术规范要求的合理范围内。确保工程建设质量目标和安全目标实现，并与业主、设计、承包单位共同努力争创优质工程、精品工程。具体要求各分部、分项工程质量均达到优良，无质量问题。
（3） 进度控制目标：达到施工承包合同的总工期要求。本工程计划总工期48个月，第一台机组发电工期36个月，我们的进度控制目标是采取有效的控制措施，合理地控制工程建设进度目标如期实现并力争第一台机组提前发电。
（4） 安全控制目标：因工重伤率不超过0.3‰，死亡率不超过0.2‰。工程建设过程中要求杜绝重大人身伤亡事故、重大设备质量事故和其他重大事故的发生，这是每一个建设管理者的共同心声。首先要求设计安全可靠，严格按规程规范要求进行设计，优化方案、新技术、新材料
应用必须充分论证。在工程建设前期，我们将加强安全意识教育，对施工单位提出创“安全文明生产月”活动，审核、检查施工安全措施、劳动防护和环境保护措施；审核、检查防洪度汛措施，特别注意基础爆破开挖、混凝土浇筑及金属结构安装等的安全预测和保证措施检查工作，做到防患于未然，我们将努力做到无人身伤亡事故、无重大设备质量事故和其他重大事故发生，实现工程建设安全目标。
（5） 造价控制目标：造价不突破湖南省***水电站土建和金结工程合同总价的115%。要求设计实行限额设计，在规程规范允许范围内，尽量优化设计，节省工程投资。严格将工程造价控制在合同文件规定的合理范围内，确保工程建设投资目标顺利实现。并力争发挥自身技术优势，积极主动地提供合理化建议，进一步进行设计优化，在保证质量、安全和工程性能的前提下，最大限度节约投资。
1.4 监理范围与工作内容
1.4.1 监理范围：
***水电站土建和金结工程建设阶段的过程、全方位的监理。包括：从本项目的设计阶段开始，经项目施工准备阶段、施工阶 到缺陷责任期阶段结束的最终验收之日止的全过程的监理工作，即在业主授权范围内，依据国家有关***建设法令、法规、技术规程、规范、标准以及工程建设工作，协助业主使工程项目的建设实施按施工合同目标顺利进行和实现。
1.4.2 监理工作主要内容：
1.4.2.1 设计方面
（1）设计合同管理
① 依据施工进度计划拟定施工图供图计划，报业主单位审定；
② 检查实际供图进度、图纸质量、设计单位的现场服务等是否满足协议和合同要求，定期（每月）向业主单位报告设计合同和供图协议的履行情况及存在的问题；
③ 根据工程进展的实际需要及时提出供图计划的调整意见；
④ 熟悉工程设计，理解设计意图，核审设计图纸及文件（包括设计说明、技术要求、设计变更及设计修改通知等），经确认后按施工承包合同规定期限及时向施工单位签发。核审中，要特别检查设计图纸及文件是否符合工
程招标设计及招标文件的要求，发现问题应及时与设计单位联系解决，重大问题应书面报告业主单位；
⑤ 组织设计单位进行设计交底；
⑥ 协助业主组织设计单位、施工单位等对设计施工中的重大技术问题鹤设计优化进行专题讨论；
⑦ 审查施工单位对设计图纸及文件的意见和建议，会同设计单位进行研究，并尽快给予答复；
⑧ 保存、管理所收到的设计图纸和文件及相关资料。
⑨ 参与交桩工作。
⑩ 其他相关业务。
（2）设计进度控制
① 参与业主安排并审查设计单位的设计工作计划、专业设计供图计划；
② 协调和解决勘察设计供图与施工用图的矛盾。
1.4.2.2 用于本工程项目的材料和设备方面
（1） 依据施工承包合同及施工进度计划，审核施工单位提交的主要工程原材料供应计划（年、季、月）；
（2）参加施工单位拟为本工程项目的实施而需新增采购的大型施工机械或设备的采购招标及合同谈判；
（3）协助或代表业主单位组织进场永久设备的质量检测及到货设备交接验收；
（4）审批施工单位拟用于本工程的原始材料、成套设备的品质以及工艺试验、标准试验；
（5）审查承包人拟用于本工程的机械装备的性能与数量；
（6）审查分包合同和分包人（如果有）的资质，控制重要外购成品件或半成品件的质量；
（7）其它相关业务。
1.4.2.3 施工方面
（1）编制监理工程项目的施工规划（施工总布置、总进度安排、施工程序、主要施工方法及手段、永久设备交货期及控制性安装工期等）；
（2）主持召开第一次工地会议和常规工地会议；
（3）协助业主单位进行工程招标发包和合同签订工作。主要有：

① 参加招标设计审查工作。
② 参与招标文件的编制及审查工作。
③ 参与对投标人的资格预审工作。
④ 协助业主单位组织投标人现场踏勘、答疑及其他开标前的有关工作。
⑤ 参加评标和合同谈判工作。
⑥ 其它相关业务。
（4）全面管理施工承包合同。审查施工单位选择的分包单位资质及分包项目，报业主单位批准。定期检查和清理施工单位非法分包的项目及分包单位，制止工程转包行为；
（5）检查施工单位的施工准备工作，审查施工单位提交的单项工程开工申请报告，并在检查与审查合同后签发开工令。检查监督施工单位严格执行审批的施工总平面布置，制止其违背施工总平面布置要求进行场地和施工布置行为。
（6）审批施工单位提交的施工组织设计、施工技术措施、作业规程、工艺试验成果、使用的原材料及试验成果大呢感，答复施工单位提出的建议和意见。
（7）依据施工承包合同检查施工单位派驻现场主要管理人员到位情况是否与投标书一致，并对其施工经验与管理能力做出评价；核查进场施工设备的数量、种类、规格型号、设备完好状况是否与投标书一致，能否满足施工要求；核查劳动力进场情况及物资资料进场情况等。对上述诸项中不符合合同要求，不能满足本工程施工要求的，应及时要求施工单位采取措施限期解决。
（8）工程进度控制
工程进度控制工作主要应从进度计划的编制及各控制目标的确定、进度计划实施的检查监督与协调、进度的统计分析与进度计划的调整等几方面采取相应的措施进行控制。主要内容及要求如下：
① 编制监理工程项目的控制性进度计划
a. 依据经审查批准的工程控制性总进度计划和施工承包合同编制监理工程项目的控制性的总进度计划，并由此确定进度控制的关键线路、控制性施工项目及其工期、阶段性控制工期目标，以及监理工程项目的各合同控制性进度目标，作为监理工程项目总体的进度控制依据。
b. 依据监理工程项目的总进度计划编制各年度、季度的进度计划，必要时也应编制月进度计划，其内容应当包括准备工作进度、计划施工部位和项目、计划完
成工程量及应达到的工程形象、实现进度计划的措施以及响应的施工图供图计划、材料设备采购供应计划、资金的使用计划等项内容，并以此作为工程实施的阶段性进度控制依据。
② 以监理工程项目控制性总进度计划及其阶段性的（年、季度）控制性进度计划为基础，在合同规定的期限内对施工单位提交的实施性进度计划（年、季、月）进行审核批准。
③ 逐日监督、检查、记录进度计划的实施，及时发出进度措施的指令，督促施工单位采取措施保证进度计划的实施。
④ 对工程实际进度（施工部位及项目、完成的工程量及形象面貌）进行逐日的检查督促，并做好工程进度的记录和统计工作，并进行经常性和阶段性的工程实际进度与计划进度的对比分析，检查进度偏差的程度和产生的原因，分析预测进度偏差对后续施工工序和项目的影响程度，并提出指导性的解决措施。
⑤ 当工程实际进度与计划进度相比发生较大偏差而有可能影响合同工期目标的实现时，监理单位应提出进度计划的调整意见，并指导施工单位相应调整实施性进度计划。进度计划的重大调整应书面报业主单位批准。
⑥ 当因各种原因造成合同工期变动时，监理单位应分清合同双方责任，及时公正地重新核定合同工期，公正合理地处理好施工单位的工期索赔要求，报业主单位批准。
⑦ 检查督促施工单位按施工规程规范施工、文明安全施工，防止因出现吃力，安全事故及环保问题而影响施工进度。
⑧ 建立健全工程进度控制的组织机构，配备进度控制监理工程师负责进度控制工作。
⑨ 定期（月、周）向业主单位报告工程项目施工进度控制情况，并编制年、月、周完成工程量以及工程施工进度统计报表。
（9）施工质量控制
工程的质量控制，以单元工程和工序过程为基础，对工程质量进行程序化的、量化的全过程全面的控制。主要内容及要求如下：
① 对监理工程项目的构成进行划分（单元工程、分部分项工程、单位工程等），并按施工程序明确质量控制工作流程，分析和确定质量控制重点及对其应采取的监理措施。制定质量控制的各项实施细则，规定及其它管理制度。

② 核实并签发施工必须遵循的设计要求、采用的技术标准、技术规程规范等质量文件；审批施工单位拟实施本工程的施工工艺方案及主要方法或工艺；审核签发施工图纸。
③ 检查督促施工单位建立健全质量保证体系，并能切实发挥作用，督促施工单位进行全面质量管理工作。
④ 组织向施工单位移交与合同项目有关的测量控制网点；审查施工承包单位提交的测量实施报告，其内容应包包括测量人员资质、测量仪器及其他设备配备、测量工作规程、合同项目施测方案、测点保护等；审核施工承包单位引伸的测量控制网点测量成果及关键部位施工测最放样放点成果，并进行必要的复测。
⑤ 审查批准施工单位自建的试验室或委托试验的试验室，审查内容主要有试验室资质、设备和仪器的计量认证文件、试验检测设备及其他设备的配备、试验室人员的构成及素质、试验室的工作规科规章制度等。
⑥ 审查批准施工单位按合同规定进行的材料级配和配合比试验、工艺试验及确定各项施工参数的试验；审查批准经各项试验提出的施工质量控制措施；审查批准有关施工质量的各项试验检测成果，并进行一定数量的抽样检测试验。
⑦ 审查进场工程材料的质量证明文件及施工单位按有关规定进行的试验
