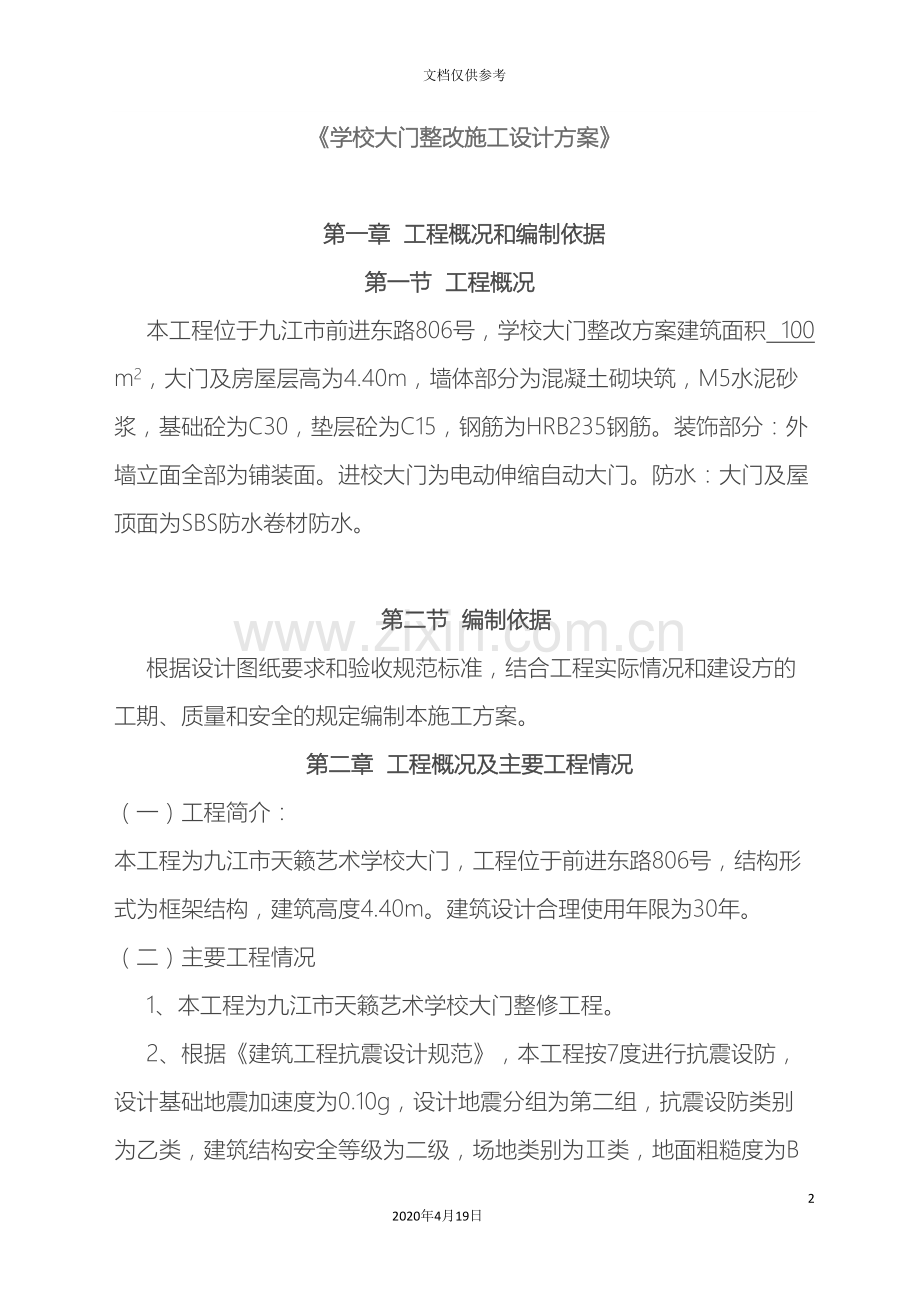

学校大门整改施工设计方案模板.doc_第2页
第2页 / 共50页
学校大门整改施工设计方案模板.doc_第3页
第3页 / 共50页
学校大门整改施工设计方案模板.doc_第4页
第4页 / 共50页
学校大门整改施工设计方案模板.doc_第5页
第5页 / 共50页
点击查看更多>>
资源描述

1、学校大门整改施工设计方案502020年4月19日文档仅供参考学校大门整改施工设计方案第一章 工程概况和编制依据 第一节 工程概况本工程位于九江市前进东路806号,学校大门整改方案建筑面积 100 m2,大门及房屋层高为4.40m,墙体部分为混凝土砌块筑,M5水泥砂浆,基础砼为C30,垫层砼为C15,钢筋为HRB235钢筋。装饰部分:外墙立面全部为铺装面。进校大门为电动伸缩自动大门。防水:大门及屋顶面为SBS防水卷材防水。 第二节 编制依据根据设计图纸要求和验收规范标准,结合工程实际情况和建设方的工期、质量和安全的规定编制本施工方案。 第二章 工程概况及主要工程情况(一)工程简介:本工程为九江市

2、天籁艺术学校大门,工程位于前进东路806号,结构形式为框架结构,建筑高度4.40m。建筑设计合理使用年限为30年。(二)主要工程情况1、本工程为九江市天籁艺术学校大门整修工程。2、根据建筑工程抗震设计规范,本工程按7度进行抗震设防,设计基础地震加速度为0.10g,设计地震分组为第二组,抗震设防类别为乙类,建筑结构安全等级为二级,场地类别为类,地面粗糙度为B类,地下水对钢筋具有腐蚀性。框架梁、柱抗震等级为二级,本工程根据中震防发【 】49号文,地震作用计算按7度(0.15g),抗震措施按8度。3、本工程砼结构的环境类别:本工程室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类,其

3、余均为一类。4、建筑耐火等级为二级,构件耐火极限要求不小于以下值: 120厚填充墙 1.0h 现浇柱 2.5h 现浇梁 1.5h 现浇板 1.0h5、本工程结构的设计合理使用年限为30年。6、土方工程:回填土必须分层回填夯实,填土内不得含有杂质和大于50mm的土块,回填土厚度采用机械夯实时,每层填土大于200mm,其密实度大于95%,边外须补夯密实。7、墙:室内地坪以上外墙均采用200厚砼复合自保温砌块,砌筑砖必须保证砂浆饱满,不得有垂直通缝现象,凡砌块与柱联接处,以及内外墙交接处,外墙转角处均按每500高在其水平灰缝内配置2根6拉接筋,每端伸入墙内不小于1000 mm.8、屋面:屋面防水等级

4、为二级,两道防水,防水耐用年限为 。a:本工程严格按屋面工程设计规范(GB50345- )执行,在施工过程中,必须严格遵守程序规程,保证屋面各层厚度和紧密结合,确保屋面不渗漏。屋面分格缝必须严格按照有关规定施工。b:本工程平屋面采用1:6炉渣混凝土2%找坡兼找平,最薄处不小于30厚,防水材料采用SBS 改性沥青防水卷材,防水卷材不小于6mm。9、雨落水管采用100UPVC塑料管,接入室外地面。主要材料供应计划序号主要材料单位数量进场时间1水泥32.5T2水泥42.5T3钢筋T3模板M34砂M35石M36砖块第三章 施工管理机构及劳动力安排(一)项目管理机构根据合同任务和工期要求,立即组织成立施

5、工现场管理机构,全面组织,实施本合同段工程的管理。施工组织机构框图见后。1、项目经理部的组成原则:根据本工程的规模和特点,公司将派优秀的项目经理担任本工程的项目经理,并选派公司技术骨干组成现场项目经理部。项目经理部作为公司的现场管理者代表公司全权组织本工程的施工生产,对工程项目的工期、质量、安全等进行高效率、有计划的组织协调和管理。2、项目经理部的人员构成:项目经理部由一名项目经理、一名项目技术负责人、一名施工员和二名专业技术人员组成。项目经理部承担该工程从基础施工、主体施工、水电施工的全过程施工组织。(二)施工人员配备1、劳动力组织和人员配备 根据本合同段施工强度和施工方法,经过计算分析汇总

6、平衡,工种分为技术工和一般普工两种:技术工程主要有施工机械、运输车辆司机、钢筋工、木工、电工、普工、电焊工,依据施工进度计划及工程数量,投入本工程施工的劳动力按以下几点安排:(1)劳动力投入主要以技工为主。(2)工程:瓦工、钢筋工、模板工、普工等。(人员数量安排详见下表)。劳动力数量表种类数量钢筋工2模板工3电工1瓦工3电焊工2普工2第四章 施工机械设备配置根据本合同段工程项目和主要工程数量,主要施工设备如下表:拟投入的主要施工机械设备表序号设备名称型号规格数量国别或产地制造年份定额功率(kw)1自卸式汽车15T1武汉 2砼搅拌机JSD3501德阳 153砂浆机UJ3251德阳 34轧钢机1成

7、都 45钢筋弯曲机1成都 4.54插入式振动电机HZ6-702成都 5 第五章 施工方案第一节 测量施工一、基础定位放线和标高测量1、根据本工程的坐标和标高控制点,用全站仪测出该工程四边轴线并加设辅助控制线,用以控制一些不平行于轴线的梁、柱,在放线的同时,用红油漆在控制线上画上红三角并注明控制线的编号,同时按标高控制点测出该工程部位的原始地貌标高,复核坐标和标高正确后,请建设方、监理复查,放线定位资料和原始地貌资料签字入档。2、轴线和标高等控制作引桩控制根据复核后的坐标点及图纸计算的相对位置,布置好施工所需控制点,然后根据本工程的建筑结构设计特征,建立本建筑物的平面控制网。用50m钢尺,按照施

8、工图纸,分出各条轴线位置及柱梁位置。主控轴线的容许测角误差6”,测距精度为1/1000,并考虑尺长、温差修正。1)建立双控制轴线网,应设双十字控制轴线。2)基础开工前的现场定位施测根据设计图纸,先计算出主控轴线的交点直角坐标和其它需要用到的坐标。按总平面图和建设方提供的坐标控制点或控制网,进行交基础复核。对水准点控制点进行水准复核。将全站仪架设在任意方测设、用精度较高的坐标点,对中整平后后视的总平面的控制轴线。用极坐标方法测出主控轴线交点位置,放好后立即打上木桩固定,并钉上小钉,加以保护。然后再由主控轴线放出其它各轴线。将各点引测到基础处,在测点时一并延长各个统一的距离,并计算出各点直角坐标,

9、以便于以后复位。放好后用混凝土将木桩固定,并钉上小钉。第二节 钢筋工程施工一、施工准备1、组织钢筋弯曲机、钢筋切断机、交流电焊机、砂轮切割机、钢筋调直机等进场并安装,专人专机试运行。2本工程钢筋在施工准备阶段组织采购,供应商提供具有出厂证书和检验报告的合格钢材,按规范规定,分批进行抽检,检验合格方可使用。二、钢筋制安施工1、钢筋翻样开料加工前,由钢筋工长严格按设计施工图的要求进行翻样,作出下料单,经技术负责人签字后交到加工场加工,加工好的钢筋按各个部位各种规格进行分类堆放整齐,并编号挂标牌,标牌上要注明该类钢筋的规格、使用部位或构件编号、制作班组、钢筋简图等。2、钢筋制作钢筋加工制作时,要将钢

10、筋加工下料表与设计图复核,检查下料表是否有误和遗漏,对每种钢筋要按下料表检查是否达到要求,经过这两道检查后,再按下料表放出实样,试制合格后方可成批制作,加工好的钢筋要挂牌堆放整齐有序。施工中如需要钢筋代换时,必须先充分了解设计意图和代换材料性能,严格遵守现行钢筋混凝土设计、施工规范的各种规定,并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换,须征得设计单位同意,并有书面通知时方可代换。钢筋表面洁净,粘着的油污、泥土、浮锈使用前必须清理干净,可结合冷拉工艺除锈。钢筋调直用机械调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使钢筋截面减小5。钢筋切断应根据钢筋号、

11、直径、长度和数量,长短搭配,先断长料后断短料,昼减少和缩短钢筋短头,以节约钢材。钢筋弯钩或弯曲: 钢筋弯钩:钢筋弯钩有三种形式,分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后,弯曲处内皮收缩,外皮延伸,轴线长度不变,弯曲处形成圆弧,弯起后尺寸不大于下料尺寸,应考虑弯曲调整值。钢筋90为2d,钢筋135为3.5d,半圆弯钩为4.9d,弯钩平直长度大于10d。弯起钢筋:弯起钢筋中间部位弯折处的弯曲直径D,不小于钢筋直径的5倍。箍筋:箍筋的末端应作弯钩,弯钩形式为135,箍筋调整值,即为弯钩增加长度和弯曲调整值两项之差或和,根据箍筋量外包尺寸或内皮尺寸而定。钢筋下料长度应根据构件尺寸、混凝土保护层厚度、

12、钢筋弯曲调整值和弯钩平直长度等规定综合考虑。直钢筋下料长度构件长度保护层厚度弯起钢筋下料长度直段长度斜弯长度弯曲调整值箍筋下料长度箍筋内周长-保护层厚度-箍筋调整值弯钩平直长度。 3、钢筋绑扎与安装钢筋制作成型后进行垂直运输。钢筋绑扎前要认真对照设计图纸确定方向尺寸,钢筋交叉部位,应按有利于结构的原则进行交叉排列,梁与柱相交处,柱箍筋应预先穿好,再穿梁主筋,以保证梁高范围内柱箍筋的加密,满足抗震要求。板和墙的钢筋网,除靠近外围两行钢筋的相交点全部扎牢外,中间部分交叉点可间隔交错扎牢,但必须保证受力钢筋不产生位置偏移;双向受力的钢筋,必须全部扎牢。梁、柱箍筋的接头应错开,并与两根架立筋上绑扎。箍

13、筋的接头做到交错排列放置,箍筋转角与梁、柱钢筋全部绑扎牢固,相邻绑扎点相互成八字形。框架梁节点处钢筋密集,绑扎钢筋时,注意梁顶面钢筋净距至小留出30mm,以保证浇灌混凝土质量。柱、梁、板(底)钢筋绑扎好以后,根据设计要求的保护层厚度,按一定间距,立即绑上或垫好砂浆垫块。对柱内钢箍,先把主放入柱筋内,再放附筋和绑扎箍筋,以保证柱头内箍筋满足设计要求。钢筋绑扎时,直径14以上钢筋用20#钢丝绑扎,直径14以下用22#钢丝进行绑扎,并严格按结构设计及有关施工验收规范进行施工。钢筋搭接采用绑扎搭接时,应注意搭接部位在受压区,柱筋搭接应在柱高1/32/3范围内进行。各部位钢筋的搭接及锚固长度根据混凝土标

14、号不同各异。4、重点部位施工措施(1)普通梁钢筋的绑扎重点在梁柱核心区,梁柱核心区钢筋绑扎质量将直接影响结构的抗震能力,在此区段梁和梁、梁和柱交错穿插、钢筋重叠,也是绑扎中的一个难点。为解决这个问题应遵循先梁底筋,后梁面筋的顺序。(2)板内预埋管须敷设于板内上下两层钢筋网之间,当埋管处无板面筋时,须沿管长方向附加钢筋,并应采取施工措施确保预埋管敷设于板中位置。(3)同层构件先绑扎柱,后绑扎梁板,当柱主筋与梁筋发生冲突时,要保证柱筋的位置,梁筋从柱筋内侧经过。(4)板负筋采用铁马凳来控制间距。(5)钢筋的保护层控制措施:使用混凝土等标号混凝土垫块来控制保护层的厚度,保证楼面钢筋保护层厚度及钢筋位

15、置准确。5、钢筋工程施工注意事项1)柱扎筋时,要注意防止竖筋的大幅度偏移,箍筋绑扎要牢固,防止捣混凝土时引起钢筋的散乱。混凝土浇筑前,柱纵向钢筋加扎两个箍筋,固定梁主筋以防移位。2)梁板混凝土浇筑前,必须垫好垫块,保证钢筋保护层厚度及钢筋位置准确。第四节 模板工程施工一 概述主体工程模板体系采用组合钢模板。现浇板底模采用胶合板。备料放样整体式模板拼装预制模板加工 现场测量放线脚手架立模支撑、加固二 施工流程 三 施工技术措施1、模板施工准备工作A、按班组计划的钢模型号、数量和加固钢管、扣件提前运至现场。B、设置模板定位采用钢筋定位,即根据构件断面尺寸切割一定长度的钢筋,点焊在主筋上(主要用于柱

16、模),以保证钢筋的保护层厚度。2、主要结构构件模板及支撑施工A、柱模板柱模板采用拼装组合模板,钢管支撑加固,柱截面边长大于900mm时,需要加设12穿心螺栓加固。柱顶与梁交接处用木模板留设梁口。模板的支承:校正模板的垂直度后,模板每边设上、中、下斜顶撑,用钢管加可调支顶,底层固定于地下木桩或木板上,夹角不宜大于45,支承点一定要牢固可靠。B、梁模板、支撑及支设方法梁模板采用钢模板。 梁模板采用钢模板,支撑用钢管架,架距柱边不得大于0.2m,梁高0.7m以下的架距为0.9m,梁高为大于0.7m的架距为0.6m。满堂架的交叉拉杆必须配足,单架必须加强拉杆。支承模板的支架超头不得大于0.2m,支架底

17、部垫木板。 按设计高度调整支顶的高低位置,然后安装80100木枋,铺上梁底板,弹出梁的轴线、位置线,拉线找平。当梁板跨度大于4m时,按图纸要求起拱L/400,主次梁交接,先主梁起拱,后次梁起拱。 梁侧板安装应加压脚板、斜撑等。 主次梁交接处,在主梁上留出与次梁截面尺寸相同的缺口,缺口底部加钉衬口挡木,以便与次梁模板相接。C、楼板模板、支撑及支设方法 模板采用搭设满堂钢管脚手架支撑,在满堂架上铺设木质垫枋,木枋间距30cm,拉线找平再铺竹胶板。 铺模板可从一侧开始,若为压旁时,角位模应通线钉牢。板缝不应大于2mm。 楼面模板铺完后,应认真检查支架是否牢固,模板、梁面、柱头、板面应清扫干净,并将未

18、用完的料般出堆放好。3、模板的拆除模板的拆除,除了非承重侧模应以能保证混凝土表面及棱角不受损坏时(大于1N/mm2)方向可拆除外,承重模板应按国家的有关规定执行。模板拆除的顺序的方法,应按照配板设计的规定进行,遵循先支后拆、后支先拆、先非承重部位和后承重部位以及自上而下的原则,拆模时,严禁用大锤和撬棍硬砸硬撬。拆除的模板和配件,严禁抛扔,要有人接应传递,按指定地点堆放。并做到及时清理、维修和涂刷脱模剂,以备待用。4、模板施工注意事项严格按设计的支撑间距、柱箍大小、间距等参数组织实施,严禁任意更改;模板必须分类堆放,不得挪为她用而损坏模板;施工现场安全责任人在支模搭设、拆除、混凝土浇筑前向作业人

19、员进行安全技术交底。混凝土浇筑前,支模必须经现场技术负责人、施工员、安全员等人员验收合格无误后,方开始浇筑混凝土。混凝土浇筑过程中,现场必须设施工员、安全员、木工专职观察模板及其支撑系统的变形情况,发现问题,及时处理。支撑搭设、拆除和混凝土浇筑期间,无关人员不得进入支模底下,并由安全人员在现场监护。5、成品保护措施1)进入施工现场的模板,应按施工平面图指定的位置分门别类码放整齐,并设专人管理。模板下部垫起20cm左右的高度,以防锈蚀和受潮,并注意防雨、防晒、运离火源。2)模板在搬运过程中,要轻起轻放,严禁碰撞及扔模现象的发生;安装时也要轻放起轻放,不得碰撞已完成的柱、梁等,以防模板变形和损坏结

20、构。3)在模板内进行钢筋焊接等工作时,必须石棉板或薄钢板隔离。4)拆模时,不得用大锤硬砸,以免损伤结构和模板,拆下的模板不得抛弃。5)拆下的模板及时进行板面清理,如发现边框变形,配件损坏,及时修理,拆下的零星配件用箱或袋收集。6)模板在使用过程中加强管理,按规格分类堆放,及时保养。第五节 砼工程施工一)本工艺的重点及难点分析混凝土施工质量是本阶段的施工重点。框架柱、梁、板和楼梯全是现浇砼,商砼天泵上料倒入砼快,振捣密实很容易忽视,砼振捣密实,是工程中的难点和关键,必须高度重视和掌握振捣操作中的各个环节。浇筑砼时,模板组和钢筋组必须值班。二)、1、施工流程材料检验及配合比试验仓内清理、模板除脱模

21、剂商品砼浇筑、振捣养 护现场制作试块第六节 砌体工程施工1、主要机具准备1)机械:搅拌机、手推车。2)工具:灰斗、大铁锹、砖刀等。2、作业条件1)砌筑前,应结合设计图纸要求和施工现场具体情况,根据砌体砖块的施工特点,计划材料和施工机具,满足连续施工要求。若填充墙提前组织植筋,弹出水平控制线。2)砌筑前,必须完成基础工程、基础工程验收合格且输了验收签字手续。3)砌体基层应清理干净,并在基层上弹好轴线、边线、门窗洞口位置线和其它尺寸线,应立好数杆,同时办理验线签字手续。4)施工脚手架及卸料平台搭设完毕,操作层脚手板和安全网挂设好,施工脚手验收合格允许使用,环境保护有措施。3、组织及人员准备1)一名

22、综合工长负责现场全面施工管理2)砌体技术工人;20%高级技工、50%中级技工和30%一般技工组合成砌体作业队伍。4、工艺流程定位放线、配制砂浆验线排砖检查砌筑验收养护并转入下道工序合格 并办理第七节 脚手架施工本工程的脚手架采用钢管、扣件式双排脚手架。1、施工准备钢管杆件包括立杆、纵向平杆(大横杆)、横向平杆(小横)、剪刀撑、斜杆和抛撑(在脚手架立面之外设置的斜撑),贴地面设置的平杆亦称“扫地杆”,在作业层设置的、用于栏杆的平杆亦称为栏杆。钢管采用外经48mm、壁厚3.5mm的焊接钢管。用于立杆、大横杆、剪刀撑、斜杆的钢管长度为46m,横向平杆(小横杆)的钢管长度为1.82.2m。脚手架杆件使

23、用的钢管必须进行防绣处理:即对构进行除锈,然后内壁擦涂两道防锈漆,外壁涂防锈漆一道和面漆两道。扣件为杆件的连接件用机械性能不低于KT33-8的锻铸铁制造;扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管贴面要接触良好,扣件夹紧钢管时,开口处最小距离要小于5mm。钢脚手板采用厚2mm的钢板压制而成,表面有均匀分布防滑孔,板长2-4m,宽250mm,木脚手板采用厚50mm杉木或松木制成,板长3-6m,宽不小于150mm。2、双排扣件式钢管脚手架搭设1)脚手架搭设的基本要求和顺序:搭设场地应平整、夯实并设置排水措施;立于土面之上的立杆底部应加设宽度200mm、厚度50mm的垫木、垫板或其它刚性

24、垫块,每根立杆的支垫面积应符合设计要求且不小于0.15m2;搭设之前,必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量不合格的杆配件;搭设脚手架的场地必须分层夯实平整,每根立杆底部应设钢底座,并垫厚度大于50mm的木板,木板面积不小于0.15m2。立杆底部加设纵横扫地杆,减少架体不均匀沉降。脚手架搭设程序为立杆大横杆小横杆剪刀撑脚手板护身栏杆。(1)立杆横距为0.91.2m,纵距为1.42.0m。相邻立杆的接头位置应错开布置在不同的步距内。与相近大横杆的距离不宜大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏。当采用双立杆时,必须都用扣件与同一根大横杆扣紧,不得

25、只扣紧1根,以避免其计算长度成倍增加。(2)大横杆步距为1.51.8m。上下横杆的接长位置应错开布置在不同的立杆纵距中,与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。相邻步架的大横杆应错开布置在立杆的里侧和外侧,以减少立杆偏心受载情况。(3)剪刀撑剪刀撑应联系34根立杆,斜杆与地面夹角为4560沿脚手架两端和转角处起,每79根立杆设一道,且每片架子少于三道。剪刀撑应沿架高连续布置,在相邻两排剪刀撑之间,每隔1015m高加设一组长剪刀撑。剪刀撑的斜杆除两端旋转扣件与脚手架的立杆或大横杆扣紧外,在其中间应增加24个扣结点。(4)小

26、横杆贴近立杆布置,搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下,均不得拆除作为基本构架结构杆件的小横杆。(5)连墙杆:可按4米x6米梅花式设置。连墙杆一般应设置在框架梁或楼板附近等具有较好抗水平力作用的结构部位。(6)水平斜拉杆设置在有连墙杆的步架平面内,以加强脚手架的横向刚度。(7)护栏和挡脚板在铺脚手板的操作层上必须设2道护栏和挡脚板。上栏杆高度1.1m。挡脚板亦可用加设一道低栏杆(距脚手板面0.20.3m)代替。(8)人行梯设置架梯设在满堂架内,另加立杆和原立杆并列,锁短杆形成架梯。架梯宽为1.2m,每步高度0.4米,在立面架梯上安装扶手杆和横杆作为

27、扶手。(9)安全网彩条布或塑料板防护设置:一般沿脚手架外侧要满挂安全网及彩条布或塑料板,以防止人或物件掉落至脚手架外侧。立网应与脚手架立杆、横杆绑扎牢固,绑扎间距小于0.30m。(10)安全挡板设置:根据规定在脚手架底部和层间设置水平安全挡板。安全挡板直接固定在脚手架上。(11)脚手架搭设的质量要求立杆垂直偏差:纵向垂直偏差不大于H/200,且不大于100mm,横向偏差不大于H/400,且不大于50mm(H为搭设高度)。纵向水平杆偏差:水平偏差不大于总长度的1/300,且不大于20mm,横向水平杆水平偏差不大于10mm。脚手架步距、立杆横距偏差不大于20mm,立杆纵距偏差不大于50mm。扣件紧

28、固力宜在45-55N.m。连墙点数量足够,连接牢固,无松动现象。(12)施工中应注意的问题脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中能承受各种荷载作用而不发生失稳倒塌以及超过容许要求的变形、倾斜、摇晃或扭曲现象,以确保安全施工。大横杆与立杆的交点处处必须设置小横杆与大横杆卡牢。外脚手架沿建筑物连续封闭搭设,确实不能封闭处,应设置必要的横向支撑,端部加强连墙点。脚手架搭设满足工人操作、材料堆放及运输等使用要求,同时保证搭设升高、周转脚手板和操作安全方便。3、脚手架拆除脚手架的拆除与安装搭设程序相反。拆除时先将脚手板逐一传递到地面,但每档内应有一块翻到下一步去,以便人站在脚手板上进行拆

29、除工作,拆完后把脚手板在往下翻一步,如此逐步下拆,剪刀撑随立杆拆除而卸下。拆下来的钢管要逐根传递下来,不得从高处扔下,拆下来的扣件应集中放在工具箱内,装满后吊送下来,不从上往下抛丢。拆除工艺要求:拆除人员进入岗位后,先进行检查,加固松动部位,清除步层内留的材料、物件及垃圾块。所有清理物应安全输送至地面,严禁高处抛掷。不允许分立面拆除或上、下二步同时拆除(踏步式)。认真做到一步一清,一杆一清。所有连墙杆、斜拉杆、隔排措施、登高措施必须随脚手架步层拆除同步进行下降。不准先行拆除。所有杆件与扣件,在拆除时应分离,不允许杆件上附着扣件输送地面,或两杆同时拆下输送地面。拆除现场必须设警戒区域,张挂醒目的

30、警戒标志。警戒区域内严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人员必须履行职责。输送至地面的所有杆件、扣件等物件,应按类堆放整理。第九节 装饰工程施工一、 给排水工程安装工艺一)给水工程安装(一)本工艺的重点及难点分析与各专业配合协调管理,土建施工和水电施工同时进行。(二)给水管安装要点本工程的给水管道采用PP-R管。管材与管件的连接均采用热熔连接方式,不允许在管材和管件上直接套丝。与金属管道及用水器连接必须使用带金属嵌件的管件。安装准备预制加工干管安装各区立管安装各层支管安装洁具安装调试验收管道冲洗、试压施工流程:(四)管道试压、冲洗系统安装完毕后,应对系统进行试压及冲洗。管道试

31、压冲洗合格后要及时同甲方或监理隐蔽验收或中间验收进行。二)排水工程安装(一)安装流程安装准备现场放线、预留洞检查灌水、通水试验调试验收洁具安装各区立管安装各层支管安装原材料进场检验通水试验安装流程如下:(二)排水管道系统安装工艺作业条件:埋设管道,应挖好槽沟,槽沟要平直,必须有坡度,沟底夯实或设垫层。管道安装完成后,应将所有管口封闭严密,防止杂物进入造成管道堵塞。三、 电气工程施工一)施工流程管线预埋就位管线运输管线安装电气设备检查测试电气设备安全就位管道二次检查测试电气设备外观检查电机检查或测试仪表安装电气设备运输电气设备就位管线保护电气设备精调设备二次灌浆电气系统试运转电源系统调试管线检查

32、测试二)施工工艺1、配电箱的安装应最新施工规范标准执行。2设备运到现场,必须认真开箱检查电气元件是否完整无损。3电箱安装应位置正确,定位牢固部件齐全,箱件尺寸符合要求,箱体开孔合适、切口整齐、嵌入式配电箱箱盖应紧贴墙面,零线经汇流排连接,无绞接现象;4箱盘要求平整,间距均匀,周边间隙平整、不歪、不斜,螺丝受力均匀,门面开启灵活,电器仪表应牢固,端子无松动,启闭灵活,零部件齐全。 四、墙面砖工程施工(1)选砖面砖一般按1差距分类选出若干个规格,选好后根据墙体面积,计划用料。选砖要求方正、平整,楞角完好,同一规格的面砖,力求颜色均匀。(2)抹底子灰按设计要求打底灰。(3)吊垂直,找规矩,贴灰饼(打

33、墩),冲筋(打栏)。吊垂直,找规矩时,应与墙面的窗台、腰线、阳角立边等部位面砖贴面排列方法对称性以及室内地台块料铺贴方正综合考虑,力求整体完美。(4)将基层浇水湿润。(5)预排砖快、弹线(6)贴面砖(7)清洁五、抹灰工程施工1作业条件抹灰前基层经过处理清洁后,方可进行抹灰工作。检查门窗框及需要埋设的配电管、接线盒、管道套管是否固定牢固,连接缝隙用1:3水泥砂浆分层嵌塞密实,并事先将门窗框包好。2施工操作工艺(1)面浇水:墙面应用细管自上而下浇水湿透,一般在抹灰前两天进行,每天不少于2遍。(2)规矩、做灰饼:根据设计图纸要求的抹灰质量等级,按照基层表面平整垂直情况,用一面墙做基准先用方尺规方。房

34、间面积较大时应先在地上弹出十字中心线,然后按基层面平整度弹出阴角线,随即在距阴角线100mm处吊垂线并弹出铅垂线,再按地上弹出的墙角线往墙上翻引出阴角两面墙上的墙面抹灰层厚度控制线。室内砖墙抹灰的平均总厚,不得大于下面规定:3质量标准保证项目材料的品种、质量必须符合设计要求和国家规范的质量要求。抹灰层与基体之间及抹灰层之间必须粘结牢固,无脱层、空鼓,面层无爆灰和裂缝等缺陷。(1)基本项目高级抹灰:表面光滑、洁净、颜色均匀,无抹纹,线角和灰线平直方正,清晰美观。孔洞、槽、盒、管道后面的抹灰表面:尺寸正确、边缘整齐、表面光滑、管道后面平整。护角、门窗框与墙面间隙:填塞密实,表面平整光滑,护角通直,

35、符合施工规范的规定。分格缝:宽度均匀一致,平直光滑,楞角明显、整齐,横平竖直,通顺平整。4六、楼地面面砖施工1、工艺流程:基层处理找标高、弹线洒水湿润抹灰饼和标筋搅拌砂浆刷水泥浆结合层铺水泥豆石砂浆面层木抹子搓平粘贴地砖养护。2、基层处理:先将基层上的灰尘扫掉,用钢丝刷和錾子刷净、剔掉灰浆皮和灰渣层,用10%的火碱水溶液刷掉基层上的油污,并用清水及时将减液冲净。 3、养护:地面压光完工后24h,铺锯末或其它材料覆盖洒水养护,保持湿润,养护时间不少于7d 当抗压强度达5MPa 才能上人。第六章 环境保护保证体系及保护措施在本工程施工管理中,我司将遵循“以人为本”的原则,在全面实施ISO9001质

36、量管理体系的同时,按照ISO14001:1996环境管理体系标准建立一个在项目经理领导下责任到岗、到人的施工现场环境保护责任保证体系(见下图),以确建筑装饰公司施工项目部环境保护责任小组各施工现场负责人各分部和施工班组人员环境保护责任保证体系图保环境保护目标和指标的实现,实现施工环境管理的系统化,标准化。我公司在本工程施工中,将坚持“保护和改进环境”的方针,坚决执行国家环境保护的三大基本政策:“预防为主”“谁污染水治理”“强化环境管理”。实施“三同时”制度,注重“预防为主”的原则,推行清洁生产技术和清洁生产,成立环境保护领导与实施机构,并建立环保专项资金。环境保护保证体系:第七章 工程质量管理

37、体系及保证措施第一节 质量管理体系质量目标:达到国家现行合格规范及标准。在本工程施工质量管理中,我们将有力地运作我公司质量体系,实施标准化质量管理。工程质量管理是施工企业经营管理的中心环节,是对建筑产品从原材料、成品、半成品以及施工全过程各个环节进行的质量管理,全体员工和各职能部门都要以各自的工作质量来保证工程质量,并依照本规定承担相应的质量责任。1、质量管理机构建立健全质量管理机构,公司本部设全面质量管理办公室和质量部,项目经理部设质量安全环境部,工区设立质量管理组。各级质量管理机构中,配备具有一定的专业理论基础和施工实践经验,熟悉施工规范、规程和技术标准,责任心强的质量管理人员,严格把好工

38、程质量关。项目经理项目技术负责人 后勤组工程组计财组技术组材料设备组各施工班组安全文明施工组2、落实岗位职责制定岗位责任制,明确施工各级管理及技术、施工、操作人员的岗位职责,让人人对质量各负其责。坚持工程质量“谁主管谁负责”的原则,各级行政一把手是质量的第一责任人,对本单位承建的工程质量负全面责任;各单位技术负责人要对承担的工程质量负技术责任。3、施工过程质量管理1)各单位必须严格依据设计文件、技术标准、施工规范和规程认真编制施工组织设计、审核图纸,精心组织施工,对所承包工程的施工质量负责。 2)各单位应根据所承包工程的规模、特点、配备相应的质检人员,在施工现场,施工人员与质检人员职责要分开,

39、按照各自的范围开展技术和质量管理工作。3)在施工要选用性能合格的机械设备,要有专人进行保养和维修,使机械设备处于正常运转的状态。4、施工操作的质量管理措施1)施工操作人员是工程质量的直接责任者,对专业性强的工序,必须具备相应的操作技能,并经考核持证上岗。2)施工操作中,要坚持自检、互检、交接检制度,要牢固村立“上道工序为下道工序服务”的思想,坚持做到不合格工序不交工。3)操作过程中,要坚持工前有技术交底,工中有检查,工后有验收的操作管理方法,做到施工操作程序化、标准化、规范化。5、技术管理工程技术包括施工图纸会审、施工组织设计编制、技术交底、技术检查、拟定各项技术措施和实施各种技术规程、进行技

40、术培训等。加强技术管理,采取有力措施,落实项目经理部各级技术人员的职责,充分发挥技术人员的积极性和创造性,在施工中,确保设计意图按照有关规范、技术标准在施工中得以实现,并推广应用新技术和新工艺,确保工程的质量和进度。在施工前,严格按要求编写施工组织措施、作业指导书等,对施工方法、施工参数、质量、安全、进度、人员组合、设备、材料等进行计划及控制,对施工过程中的特殊工序、关键过程、重点等进行指导,对产品进行防护。 第二节 ISO9001质量保证体系按照国际标准化组织颁布的ISO9001/ 质量标准,已建立起一套行之有效的文件化的质量保证体系。该体系包括了从工程项目的投标、签定合同到竣工交付使用,直

41、到交工后保修与回访的全过程,充分体现了ISO9001中19个要素的要求。该体系以质量手册为核心和指导,以程序文件为日常工作准则,以作业指导书为操作的具体指导,所有质量活动都有质量计划并具体反映到质量记录中,使得施工过程标准化、规范化、有章可循、责任分明。1、推行施工现场工程组织管理负责人技术管理工作责任制,用严谨的科学态度和认真的工作作风严格要求自己。正确贯彻执行政府的各项技术政策,科学地组织各项技术工作,建立正常的工程技术秩序,把技术管理工作的重点集中放到提高工程质量,缩短建设工期和提高经济效益的具体技术工作业务上;2、建立健全各级技术责任制,正确划分各级技术管理工作的权限,使每位工程技术人

42、员各有专职、各司其事,有职、有权、有责。充分发挥每一位工程技术人员的工作积极性和创造性,为本工程建设发挥应有的骨干作用;3、建立施工组织设计的施工方案审查制度,开工前,将我公司技术主管部门批准的单位工程施工组织设计报关监理工程师审核。对于重大或关键部位的施工,以及新技术新材料的使用,我施工单位提前一周提出具体的施工方案、施工技术保证措施,以及新技术新材料的试验,鉴定证明材料呈报监理工程师审批;4、建立严格的奖罚制度,在施工前和施工过程中项目经理组织有关人员,根据公司有关规定,制定符合本工程施工的详细的规章制度和奖罚措施,特别是保证工程质量的奖罚措施。5、建立健全技术复核制度和技术交底制度,在认

43、真组织进行施工图会审和技术交底的基础上,进一步强化对关键部位和影响工程全公司的技术工作的复核。工程施工过程,除按质量标准规定的复查、检查内容进行严格的复查、检查外,在重点工序施工前,必须对关键的检查项目进行严格的复核。质量保证体系如下:质量保证体系检查体系组织体系工作体系检查标准审查设计、按图施工项目主管领导层检查方法质安检查工序互检班组自检监理复检评审试验工作交底工作责任分工向工人交底向班组交底材料试验配合比试验强度试验操作规程验收标准质量措施技术负责人施工员监理员质检员材料员6、坚持“三检”制度。即每道工序完后,首先由作业班组提出自检、再由施工员项目经理组织有关施工人员、质检员、技术员进行

44、互检和交接检,隐蔽工程在做好“三检制”的基础上,请监理工程师审核并签证认可。 7、坚持“三级”检查制度。公司每月对项目工程质量全面检查一次,检查中严格执行有关规范和标准,对在检查中发现的不合格项,提出不合格报告,限期纠正并进行跟踪验证。质量检查程序见。 第三节 质量保证技术措施一)施工过程质量保证总则(1)各工序施工质量检查坚持执行“三检”制度,逐级检查,层层把关,并严格执行质量等级评定。(2)合理安排工序的穿插施工,加强成品的保护。(3)做好施工组织设计深化工作,按施工组织设计做好施工前的各项准备工作。做好图纸会审和各级设计交底工作,让所有施工人员都领会设计意图和质量技术要求。(4)严格按事

45、先确定的合理施工工序进行操作施工,发现问题及时上报,并会同有关人员研究处理。认真处理好土建施工与水电安装之间的关系,积极配合水电安装工程的预留、预埋工作。(5)各工序施工质量检查坚持执行“三检”制度,逐级检查,层层把关,并严格执行质量等级评定。(6)所有隐蔽工程必须经有关单位验收、签字盖章,并如实做好隐蔽记录后,方可组织下道工序的施工。对完成的分部(分项)工程,按相应的质量评定标准和办法进行检查、验收。二)保修措施1、按质量管理规定进行工程回访(1)在工程保修期内每年至少要回访二次,第一次在交工后半年内。(2)工程回访或维修时,由生产科建立该工程的回访维修卡,生产科根据工程情况安排回访计划,确定回访日期。(3)向业主发出保修卡。保修卡一般在工程竣工后一个月内发出,保修卡的内容是:a)工程业主的称谓;
