[上海]快速路噪声治理工程监理规划(声屏障).doc

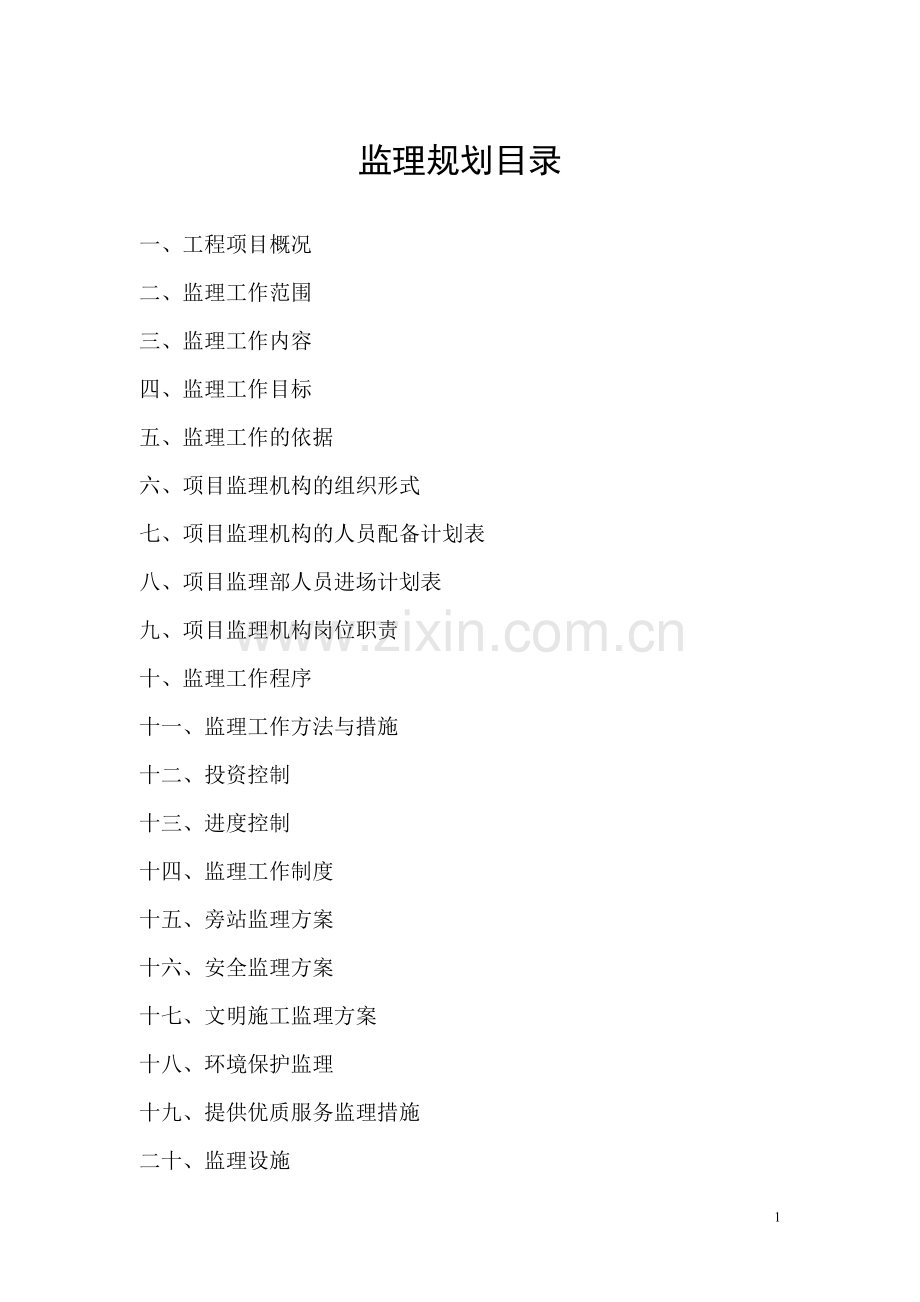

监理规划目录

一、工程项目概况
二、监理工作范围
三、监理工作内容
四、监理工作目标
五、监理工作的依据
六、项目监理机构的组织形式
七、项目监理机构的人员配备计划表
八、项目监理部人员进场计划表
九、项目监理机构岗位职责
十、监理工作程序
十一、监理工作方法与措施
十二、投资控制
十三、进度控制
十四、监理工作制度
十五、旁站监理方案
十六、安全监理方案
十七、文明施工监理方案
十八、环境保护监理
十九、提供优质服务监理措施
二十、监理设施

第一节 工程项目概况

中环线（xx段地面快速路）噪声治理工程（二期）治理对象为：闵行区xx花园三期、xxxx、xxxx小区、xxxx苑、长宁区xxxx别墅、xx小区、xxxx医院、xxxx中学、xx公寓、长宁区xx医院、xx西郊苑、徐汇区xx二村、xxxxx、普陀区xxxxx花园、xxx苑、xxx公寓、xxx小区、杨浦区xxx文苑、xxx新村、xxx新村、xxx大楼、共22个敏感点。
其中xxxx小区、长宁区中心医院、徐汇区xx二村、xxxxx、xxx公寓、xxx小区、二军大等7处敏感点采用通风隔声窗。
图：围墙声屏障（3.5m）

一、声屏障工程概况
（一）声屏障基础概况
本工程声屏障基础分为两大类型：
1、新建基础
新建基础为四桩承台、柱下条形基础。
（1）四桩承台基础

图：桥梁段声屏障（3.7m）
本工程预制桩为钢筋混凝土方桩，桩长10米，以第④层淤泥质粘土作为持力层。
混凝土：除注明上，一般现浇混凝土构件均采用C30混凝土；基础垫层采用C15混凝土，厚100，四边各伸出基础100。
（2）柱下条形基础
柱下条形基础时，基础持力层为 ①1-2层杂填土（密实层），地基承载力特征值不小于80Kpa。
2、在原结构上安置骑马钢板或种植螺栓。

图：地面段声屏障（6.2m）

图：地道段声屏障（5.1m）

（二）钢立柱工程概况
围墙段声屏障和桥梁段声屏障立柱整体采用Q235B，HW175型钢，立柱与固定板及加强筋板按照强满焊要求垂直焊接牢固。
道路段立柱整体采用Q345B，采用工厂化焊接。
立柱加工除锈完成后采用热浸镀锌，镀层平均厚度不小80um，热镀锌后进行静电喷涂（全亚光），平均厚度不小于60 um。
（三）屏体工程概况
吸声屏体表面层为复合通孔吸音板，采用1.2mm厚铝合金板加工而成，外表面静电喷涂，涂层≥30 um。安装时注意复合通孔板的开孔方向一致性，三角形孔尖角统一与行车方向一致；组装后整块屏体应无肉眼可见的明显不平整、变形及色差。
围墙段屏障为单面吸声，龙骨及背板采用1.2mm镀锌板。
道路段屏障为双面吸声，龙骨为1.2mm镀锌板，中间隔板采用1.0mm镀锌板，两侧空腔内填充9mm厚聚酯纤维。
应对所用镀锌钢板外侧静电喷涂，涂层≥60 um。

二、隔声窗工程概况
本工程通风隔声窗主要包括：窗框、内外窗扇、通风消声装置。
全采光隔声通风窗窗框材质采用55系列平开窗断桥隔热铝型材，窗扇玻璃采用中空玻璃；选用的隔热条、毛条、密封胶条及五金配件均应符合现行国家标准或行业标准的规定。
三、原路面恢复概况
对原地面快速路和匝道机动车道路面恢复采用4cm改性沥青SMA-13（掺橡胶粒子，引道上具有抗滑要求），5cm中粒式密级沥青混凝土（AC-20I），6cm粗粒式密级沥青混凝土（AC-20I），1cm沥青砂（封层），砾石砂。
对原辅道路面恢复采用4cm细粒式密级配沥青混凝土（LK-15-0），5cm中粒式密级沥青混凝土（AC-20I），6cm粗粒式密级沥青混凝土（AC-30I），1cm沥青砂（封层），砾石砂。
四、工程地质概况
本工程最高地下水位，按在地面以下0.5设计；地下水对砼有弱腐蚀性。
本工程场地内无液化土层分布；未揭遇暗浜、暗塘等不良地质现象。

第二节 监理工作范围

对各工程施工阶段和质保阶段的质量、进度、安全生产、文明施工和环境保护等进行全过程、全方位的监理，并协助业主方对承包商的全部工程行为进行监督、检查、控制和协调等。

第三节 监理工作内容

3.1质量、进度监理
(1) 审查认可施工单位的各项施工准备工作，协助委托人下达开工通知书。
(2) 督促检查施工单位的施工管理制度和质量安全文明施工保证体系的建立、建全与实施。

(3) 审核施工单位提交的施工组织设计（项目管理实施规划）、参与制定施工技术方案、施工图出图计划和施工进度计划，并督促检查其实施。
(4) 审核分包工程项目和分包商资质等证明文件。
(5) 参加施工图会审，根据工程实际进展情况，对施工图设计提出合理建议。
(6) 组织召开现场的施工例会，并做好会议纪要。
(7) 必须对有关的更改设计、施工技术措施等内容的必要性和合理性进行核定，并将审核意见报委托人备案。
(8) 根据工程进展情况，编制分阶段的监理细则和月度工作计划。
(9) 依据设计要求和《技术规范和技术要求》跟踪复核、验收施工单位的全部施工测量工作。监理人员应采用自备的检测设备和计量器具进行现场复核、测试，且所用的计量器具必须经计量检测单位检验，并在有效期内使用。
(10) 详细地收集并记录每天的施工情况，包括地表及保护建筑物的沉降情况，及时分析监测单位的信息资料，提出合理的施工措施。
(11)审核施工单位提供的材料、构配件和设计的数量和质量。
(12)审查施工使用的原材料、半成品、成品、设备的质量，进行独立平行检验和试验。原材料和半成品抽检率不得低于规定的施工单位自检数的15％。未经监理工程师签字认可的建筑材料、建筑构配件和设备不得在工程上使用和安装，施工单位不得进行下一道工序的施工。
(13) 监督施工单位严格按现行规范、规程、标准和设计要求施工，控制工程质量。在关键的施工工序上必须进行旁站监理。
(14) 抽查工程施工质量，对隐蔽工程进行复验签证；签证已完合格的工程量；参与工程质量、安全事故的分析及处理，检查计量器具的合格使用期及帐物卡。
(15) 对施工单位每月上报的验工月报工程量进行及时审核，对所审核的验工月报工程量严格把关，避免出现漏报、错报、虚报。
(16) 对施工单位完成并已合格的工程量签证，对已完成且未达到合格的工程量不予签证。同时对施工单位未达到合格的工程下达整改通知书并督促整改。
(17)对重大设计变更所发生的合格工程量认真审核，并在签证中特别批准，以便委托人及时掌握。

(18)审批施工单位报送的施工总进度计划，审批施工单位编制的年、季、月度施工计划；分阶段协调施工进度计划，及时提出调整意见，督促施工单位实施进度计划。
(19) 及时分析并发现影响进度的隐患，督促承包商采取有效措施加以预防。若发现工程脱期，应分析原因并以书面形式上报业主，并督促和协调承包商调整施工计划，保证合同工期的实现。
(20)对施工单位安全生产、文明施工进行控制。
(21)督促审查施工单位及时整理合同文件和业主方所规定的有关施工技术档案资料及竣工资料的归档要求。
(22)检查工程状况，参与鉴定质量责任。
(23)对工程的施工质量提出质量评估报告,对安全、档案资料、文明施工提出评估意见，竣工验收按建设工程竣工验收备案制执行。
(24)督促施工单位回访。
(25)督促施工单位及时完成未完工程尾项，维修工程出现的缺陷。
(26)参与质保期内出现的工程质量问题的研究、分析，提出整改措施并落实整改。
(27)按《远程监控系统管理办法》及时完成施工信息的输入上传。
(28) 审批质量事故和质量问题的处理报告。
(29)工程结束后，提交工程监理竣工资料。
3.2安全监理
(1) 审批承包商提交的专项安全技术方案，并建立安全监理台帐。
(2) 建立安全监理管理体系，明确各项管理制度和措施,并加以实施。
(3) 督促和检查承包商制定安全生产责任制，建立完善的安全生产保证体系。
(4) 督促承包商依照安全生产的法规、规定、标准及监理合同的要求，分析不同的施工阶段和不同的施工工序可能发生的安全隐患，制定相应的安全技术措施，并对措施的实施情况进行监理。
(5) 督促并指导承包商建立完整的安全台帐，并定期进行检查。
(6) 督促承包商落实安全交底制度。工程施工前，必须对工程参与人员进行安全生产的宣传教育，组织学习国务院、市、局、公司颁发的关于安全生产的“规定”、“条例”和“安全生产”操作规程，并对安全交底进行书面记录。在施工过程中，
应根据现场人员的变化、施工工法和施工工况的变化等实际情况，督促承包商对施工参与人员进行专项的安全交底，进行施工过程中的安全控制。
(7) 及时发现并制止承包商的各种违章作业，督促其整改。对重大安全问题有权责令承包商停工整改。
(8) 检查并审核承包商的施工机械设备数量、性能、检修证，以及特种工种作业人员操作证等，机械设备的正常运转，消除安全隐患。
(9) 定期或不定期地对承包商的安全用电情况进行专项检查。
(10) 每月对施工现场的安全用电、动用明火、防护设施、施工机械的安全性能、消防器材的设置、安全技术措施的落实等情况进行一次综合性的检查，并以书面形式向招标方进行安全生产的专题报告。
(11) 检查主要施工机械质量鉴定证书和安全鉴定证书，督促承包商对主要施工机械进行定期的保养和安全检查，保证设备的安全和正常使用。
(12) 主持安全生产工作例会，并编写会议纪要。每二周组织安全生产施工例会，检查安全生产措施的落实情况，研究施工中存在的安全隐患，及时补充完善安全措施。
(13)执行国家、地方有关职业安全健康管理的法律、法规和标准，并督促施工单位执行。
3.3文明施工、环境保护监理
(1)督促、检查并协助承包商办理各类政府主管部门许可证及申报。包括但不限于：施工许可证；掘路执照；公路、城市道路施工许可证；临时占路许可证；渣土处置证；封堵原排水管道报批手续；夜间施工许可证；水上水下施工作业安全许可证；取水许可证；地铁监护手续等。
(2) 督促并检查承包商按规定作好施工区域与非施工区域之间分隔、路拦的设置。
(3) 检查并审核承包商对公用管线的保护措施和应急措施的落实情况。
(4) 检查并督促承包商保持施工沿线单位居民的出入口和道路的畅通、整洁，凡在施工道路的交叉路口要按规定设置交通标志牌，夜间设示警灯，防止事故发生。
(5) 检查并督促承包商按规定进行各类材料及土方的堆放，做到整齐有序，不侵占人行道、车行道、消防通道。

(6) 检查并督促承包商采取防止渣土洒落、泥浆废水流溢、粉尘飞扬的施工措施，减少施工对市容环境和绿化的污染。
(7) 检查并督促承包商严格控制施工噪声。
(8) 检查并督促承包商按规定落实 “五小”设施，建立各项管理制度，落实卫生包干责任制，搞好施工区域和生活区域的环境卫生。
(9) 工程竣工后，检查并督促承包商在规定期限内完成现场的清场工作。
(10)督促承包商落实防台、防汛、防涝等三防措施；消防措施；减少大气污染的措施等。
(11)对检查中发现的问题，要以书面通知承包商进行整改，并将整改情况及时向委托人汇报。
(12)加强文明施工的检查，组织文明施工例会，并编写会议纪要。
(13)检查督促施工单位严格执行施工承包合同附件中所规定的“工程过程中环境的目标及要求”及职业安全生产健康要求。

第四节 监理工作目标
工程质量目标要求：全部工程的施工质量必须达到合格标准。
工程施工进度要求：按施工合同工期及招标单位的施工进度安排实施。
工程投资控制要求：协助委托人控制工程投资、在目标控制成本值内完成本项目。
安全生产及文明施工目标要求：严格执行国务院令（第393号）和市政府有关规定，实施全过程的安全施工监理，无重大安全责任事故，特别是无人身伤亡事故。施工现场必须符合上海市文明施工的统一标准，创建文明工地。
环境保护监理目标：符合国家和地方有关建设工地环境保护的法律、法规要求。

第五节 监理工作依据
1、政策法规
（1）《中华人民共和国建筑法》
（2）《中华人民共和国安全生产法》
（3）《建设工程质量管理条例》（中华人民共和国国务院第279号令）
（4）《建设工程安全管理条例》（中华人民共和国国务院第393号令）
（5）建设部颁布的《工程建设强制性条文》
（6）《实施工程建设强制性标准监督规定》
（7）《上海市人民政府印发关于进一步规范本市建筑市场加强建设工程质量安全管理若干意见的通知》（沪府发〔2011〕1号）
（8）上海市建设工程文明施工管理规定(18号令)
（9）关于发布《上海市工程建设地方标准强制性条文》的通知，沪建建（2000）第0754号
（10）《上海市建设工程监理管理暂行办法》（上海市人民政府令第70号）
（13）建设和管理委员会关于《上海市建设工程管理暂行颁发实施细则》
（14）《上海市建设工程质量监督管理办法》（上海市人民政府令第88号）
（15）《建设工程监理规范》（GB50319-2000）
（16）《建设工程文件归档的整理规范》GB/T50328-2001
（18）关于印发《实施建设工程安全监理的指导意见的通知》沪建建管（2003）第170号
2、依法成立的本工程建设监理合同及其附件。
3、依法成立的本工程施工承包合同。
4、经审批同意的施工单位编制的施工组织设计（项目管理实施规划）。
5、本工程施工设计图纸、工程建设计划及其相关文件。
6、委托人认可的监理实施大纲。
7、本招标文件及所列的《技术要求》。
8、建设部令第61号《城市建设档案馆管理规定》、建设部令第90号“建设部关于修改《城市建设档案管理规定》的决定”。
9、国家、地方及上海市建委颁发的工程建设的法令、法规、政策和规定。

10、必须执行国家及地方颁发的最新的强制性条文标准、规范、竣工备案规定。
11、必须执行委托人规定的相关施工技术规程的规定

第六节 项目监理部组织形式

一、监理组织机构设置的原则
监理组织机构按如下原则设置：
1、监理组织机构按一级监理组织机构设置，其优点是：便于对工程质量、安全、进度等进行统一、全面、有效的监理；便于对施工资料、监理资料进行统一管理；有利于减少业主的工程管理、组织协调工作,以便业主集中精力对工程重大问题进行决策。
2、监理组织机构采用直线制监理组织形式，其优点是便于规范化管理，充分发挥职能部门作用，各部门职责清楚，有利于提高工作效率。
二、监理组织机构框图
总监理工程师
张正光

前期监理协调组
xxx（管线）
xxx（绿化）
综合监理组
测量监理
xxx
材料见证
xxx
资料监理
xxx
安全监理组

xxx
xxx
声屏障及相关市政工程监理组
基础组 xxx
xxx
屏体组 xxx
xxx
xxx

第七节 项目监理机构的人员配备计划表

监理组人员一览表
序号
姓名
性别
年龄
职务
职称
专 业
监理证号
监理简历及所获荣誉情况
1

男
41
总监
高工
市政公用工程

2

男
60
负责管线、绿化搬迁及保护
工程师
土建

3

男
57
负责管线、绿化搬迁及保护
工程师
土建

4

男
64
声屏障及相关市政工程监理
高工
市政公用工程

5

男
29
声屏障及相关市政工程监理
工程师
公路
桥梁

6

男
56
声屏障及相关市政工程监理
工程师
市政公用工程

7

男
20
声屏障及相关市政工程监理
助工
土建

8

男
65
声屏障及相关市政工程监理
工程师
土建

9

男
37
安全
监理
工程师
土木
工程

10

男
36
安全监理
工程师
市政工程

11

男
50
测量监理
工程师
工程
测量

12

男
22
见证监理
助工
土建

13

男
24
资料
监理
助工
安装

第八节 项目监理部人员进场计划表

人员进场计划表
序号
工程施工阶段
监理人数
人员构成
1
前期工作阶段
8人
总监、安全监理、测量监理、见证监理、声屏障及相关市政工程监理、资料监理、管线及绿化搬迁监理
2
施工阶段
13人
总监、安全监理、测量监理、见证监理、声屏障及相关市政工程监理、资料监理、管线及绿化搬迁监理
3
竣工验收阶段
3人
总监、声屏障及相关市政工程监理、资料监理

监理人员进场计划表（横道图）
服务日期
人员结构
人数
前期工作阶段
施工阶段
竣工验收阶段
总监理工程师
1人
1人
1人
1人

安全监理
2人
1人
2人

测量监理
1人
1人
1人

材料试验监理
1人
1人
1人

声屏障及相关市政工程监理
5人
1人
5人
1人

资料信息监理
1人
1人
1人
1人

管线及绿化搬迁监理
2人
2人
1人

第九节 项目监理机构岗位职责

9.1总监理工程师岗位职责
(1)确定项目监理部人员的分工和岗位职责，并负责管理项目监理部的日常工作；
(2)主持编写项目监理规划，审批项目监理实施细则；
(3)检查和督促监理部人员的工作，根据工程项目的进展情况进行人员调配或调换；
(4)审查承包单位的质量保证体系；
(5)审查分包单位的资质，并签署审核意见；
(6)主持工地例会或其他监理工作会议，签发项目监理部的文件和指令；
(7)审查、签发工程开工／复工报审表、施工组织设计（方案）报审表、工程暂停令、工程竣工报验单、工程款支付证书、工程临时延期审批表、工程最终延期审批表、费用索赔审批表、工程变更单；
(8)主持或参与工程质量事故的调查；
(9)组织编写单位工程质量评估报告，审批分项/分部工程质量评估报告；
(10)组织分部(子分部)工程质量验收和单位(子单位)工程质量竣工预验收，参加单位工程竣工验收：
(11)调解建设单位与承包单位的合同争议，包括费用索赔、工期延期争议；
(12)组织编写并签发周报表、监理月报、监理项目工程质量责任表、建设单位（顾客）反馈意见表：
(13)主持编写监理工作总结，填写监理业务手册；

(14)主持整理工程项目监理资料，并督促将有关资料归档；
(15)对工程项目的安全监理工作负责，并确定施工现场具体安全监理员，明确其工作职责；
(16)审查施工组织设计(方案)中的安全技术措施；
(17)在主持编写监理规划时，编写安全监理方案，审批安全监理实施细则；
(18)定期组织或参加工地安全检查；
(19)参与安全事故、火警事故的调查分析，并督促事故后的现场整改；
(20)审阅监理日记、安全监理日记，并签字；
(21)组织编写并签发安全监理工作月报、安全监理专项报告；
(22)主持整理安全监理资料。
9.2总监代表岗位职责
(1)负责管理项目监理部的日常工作；
(2)参与编写项目监理规划；
(3)检查、督促监理部人员的工作(包括安全监理员)；
(4)审查分包单位的资质，并签署审查意见；
(5)主持工地例会或其他监理工作会议；在授权范围内签发项目监理部的文件；
(6)主持或参与工程质量事故的调查；
(7)组织编写工程质量评估报告；
(8)组织分部(子分部)工程质量验收和单位工程质量预验收，参加单位工程竣工验收；
(9)组织编写并签发周报表、监理月报、监理项目工程质量责任表、建设单位(顾客)反馈意见表；
(10)组织编写监理工作总结，填写监理业务手册；
(11)主持整理工程项目监理资料，并督促将有关资料归档；
(12)审查施工组织设计(方案)中的安全技术措施；
(13)定期组织或参加工地安全检查；
(14)参与安全事故，火警事故的调查分析，并督促事故后的现场整改；
(15)审阅监理日记、安全监理日记，并签字；

(16)组织编写并签发安全监理工作月报，安全监理专项报告；
(17)主持整理安全监理资料；
(18)总监理工程师交办的其他工作。
9.3专业监理工程师岗位职责
(1)参与编写项目监理规划，负责编制本专业的监理实施细则、进度控制方案；
(2)组织、指导、检查和督促本专业监理员的工作；
(3)审查承包单位提交的涉及本专业的施工组织设计（方案）报审表、分包单位资格报审表、工程量清单和工程款支付申请表、竣工结算报表，并向总监理工程师提交报告；
(4)审核、签认承包单位报送的重要部位/关键工序的专项施工方案、“四新”的施工工艺措施和证明材料、工程材料/构配件/设备的报审表及其质量证明资料、各项报验申请表；
(5)签发本专业的监理工程师通知单和监理工程师通知回复单；
(6)对本专业监理的工程实施巡视，安排监理员实施旁站监理；
(7)组织本专业检验批和分项工程质量验收并签认；
(8)对本专业隐蔽工程进行现场检查、资料检查并签认；
(9)检查承包单位的直接影响工程质量的计量设备的技术状况；
(10)参与安全事故、火警事故涉及技术质量问题的调查分析；
(11)参与编写监理月报；
(12)根据本专业监理工作实施情况做好监理日记；
(13)负责本专业监理资料的收集、汇总及整理；
(14)总监理工程师工/总监代表交办的其他工作。
9.4监理员岗位职责
(1)按总监理工程师的分工，在专业监理工程师的指导下开展现场监理工作；
(2)熟悉“监理规划”、有关“监理实施细则”，接受“监理规划”、有关“监理实施细则”的交底，并在交底记录上签字；
(3)检查承包单位特种作业人员的资格证、上岗证；
(4)监督承包单位对进场建材按批验收，并在《监督台帐》中做好相应记录；

(5)对主要工程材料采用平行检验方法进行抽验，并做好记录；
(6)采用巡视方法加强对已完分项分部工程/作业面的工程质量、施工单位使用的工程材料质量以及进场建材的质量检测的动态监督，并做好原始记录；
(7)按专业监理工程师的安排实施旁站监理，及时记录施工过程中的有关参数，做好旁站监理记录。旁站时发现问题及时向施工单位指出并向专业监理工程师报告；
(8)做好监理日记和有关监理记录：
(9)总监理工程师/总监代表/专业监理工程师交办的其他工作。
9.5见证人员的职责
(1)取样时，见证人员必须在现场进行见证；.
(2)见证人员必须对试样进行监护；
(3)见证人员必须和施工人员一起将试样送至检测单位；
(4)有专用送样工具的工地，见证人员必须亲自封样；
(5)见证人员必须在检验委托单上签字，并出示“见证人员证书”；
(6)见证人员对试样的代表性和真实性负有法定责任。
9.6安全监理员岗位职责
(1)在总监工程师(总监代表)的领导下，具体负责施工现场日常安全监理工作；
(2)督促施工单位建立、健全安全保证体系和安全生产责任制；
(3)审查施工单位特种作业人员的资格：
(4)审查施工组织设计(方案)中的安全技术措施或专项安全施工方案：
(5)编写安全监理实施细则；
(6)复核施工总承包单位施工机械，安全设施的验收手续；
(7)督促施工单位进行安全交底；
(8)施工现场安全巡视；
(9)对高危作业的关键工序(重大危险源)实施旁站监理；
(10)定期组织或参加工地安全检查；
(11)按“四不放过”原则，参与对施工现场安全事故，火警事故的调查处理；
(12)负责填写安全监理日记；

(13)负责编写安全监理工作月报，并报有关单位；
(14)负责整理安全监理资料；
(15)总监理工程师(总监代表)交办的其他工作。
9.7资料、信息管理员岗位职责
(1)负责监理部内外信息数据的采集，及时整理、储存和提供；
(2)接受建设单位、施工总承包单位或其他有关单位来往的图纸、文件、报表等，并按规定传递给监理部相关人员审阅、处理。保管好上述图纸、文件、报表等资料，按文档管理要求进行整理；
(3)正确、及时统计施工阶段进度数据，提供周、月完成进度的数据报表：
(4)负责整理监理资料，分类保管，及时归档；
(5)管理监理部固定资产(监理设施)；
(6)填写各种图表(工程平面图、工程质量动态图、气象记录图等)；
(7)总监理工程师(总监代表)交办的其他工作。

第十节 监理工作程序

组建监理机构
编制监理规划及监理实施细则
监理工程师权限、监理程序、使用表格规定等送承包单位
施工准备阶段监理
施工阶段监理
审查竣工资料
组织竣工初验
提出质量评估报告、
参加工程竣工验收
监理工作总结
审批施工组织设计
分包单位资格审查
设计交底
第一次工地例会
审批开工报告
签发开工指令
质量控制
进度控制
投资控制
合同管理
信息管理
组织协调
1、监理工作总程序

2、工程质量控制程序
开工准备
承包商提交开工申请表
批 准
施 工
监理工程师审查开工申请
工序完工承包商自检
承包商填报《质量验收通知单》
监理人员检查质量
合格？
监理工程师签署质量验收单
单项工程或分部、分项工程完工
承包商提交中间核验申请表
监理工程师检查
合格？
验收、确认、签署分项分部工程验收单
处理
进行下道工序施工

否

是

否

是

3、工程进度控制程序
承包单位提交进度计划

总监理工程师下达开工令
施工准备
监理审批
协调会议与指令
监督计划实施
监理审批延期
承包单位提出延期
检查执行情况
承包单位责任？
影响工期
监理督促承包单位采取赶工措施
承包单位调整进度计划
监理审核
工程竣工验收
监督工程维修
合同保修期结束

4、工程投资控制程序
制订投资控制总目标
分解投资控制目标值
编制投资执行计划
审核、签发工程变更（设计变更、材料代用、现场签证、费用审核）
工程计量与支付
实际完成值和投资计划目标值的
比较、分析和统计，提出报告
办理工程结算
发现偏离及时
采取纠偏措施
确定各阶段投资控制目标

5、文明、安全施工监理工作流程
编制文明、安全施工监理规划
（总监理工程师）

编制文明、安全施工监理细则
（专业监理工程师）

编制文明、安全施工监理方案
（承包单位）

落实整改措施
（承包单位）
签署审核报告
（专业监理工程师）
方案审核并提出书面意见
（专业监理工程师）

不同意

开工前安全文明施工交底工作
（专业监理工程师、承包单位）

落实文明、安全施工准备工作，并报审
（承包单位）

不同意

组织有关各方处理安全事故
（专业监理工程师）

落实整改
（承包单位）

检查执行情况
（专业监理工程师）
完成处理，自检申请验收
（承包单位）
实施（承包单位）
（承包单位）

发生安全事故提出书面报告
（承包单位、专业监理工程师）
发现安全生产隐患及时发出整改通知（专业监理工程师）

上报 上报建设单位代表
建设单位代表

6、合同及其他事项管理监理程序
否
是
是
否
是
收集、熟悉合同管理工作有关资料
（专业监理工程师）
制定合同管理工作方案
（专业监理工程师）
继续履行
是否发生争议
协助合同终止
（总监理工程师、专业监理工程师）
合同争义调解
（总监理工程师、
专业监理工程师）
工程暂停及复工处理
（总监理工程师、专业监理工程师）
工程变更管理
（总监理工程师、专业监理工程师）
费用索赔管理
（总监理工程师、专业监理工程师）
工程延期、延误处理
（总监理工程师、专业监理工程师）
是否调解成功
配合仲裁诉讼
（总监理工程师、
专业监理工程师）
是否解除
协助合同解除
（总监理工程师、
专业监理工程师）

7、组织协调工作程序

专项调解
（总监）
工地例会协调
（总监）
专项协调会
（总监）
编制会议纪要
（专项监理师）

确认协调结果
（专业监理师）
协调事宜结束
合同争议调解
（总监）
仲裁或诉讼
（政府机关）
协调事宜发生
现场调解
（专业监理师）

8、监理工作信息管理程序
监理中标
编制监理规划
施工准备阶段
中标通知书、监理合同
监理规划
图纸会审记录
《工程技术文件报审表》
《施工测量放线报审表》
第一次工地会议纪要
施工监理交底会议纪要
《工程开工报审表》
开工审批

工程进度控制

工程质量控制

工程进度控制
施工合同及其他事项
组织竣工预验收
参加竣工验收
工程移交
竣工备案
工程竣工报告
《单位工程竣工预验收报验表》
《工程质量评估报告》
《单位工程质量竣工验收记录》
《竣工移交证书》
上海市建设工程竣工验收备案表
形成
形成
形成
形成
形成
形成
形成
形成

第十一节 监理工作方法与措施

一、监理工作方法
1、见证
本工程需要采用的见证，主要是工程材料的见证取样、送样，具体需见证取样、送样的试块、试件和工程材料有：
(1)钢筋原材；
(2)混凝土试块；
(3)钢筋焊接及连接接头试件；
(4)水泥；
(5)构件成品及半成品；

2、巡视
2.1巡视检查的范围
(1)已完成的检验批、分项、分部工程的质量；
(2)正在施工的作业面的操作情况（是否按施工组织设计及国家有关规范标准施工）：
(3)工程使用的工程材料的质量是否符合要求；
(4)进场工程材料质量检测的动态情况；
(5)施工现场机械设备、安全设施的状况；
(6)施工现场各作业面安全操作、文明施工情况。
11.2.2巡视检查要求
(1)已完成的检验批、分项、分部工程必须及时进行巡视检查，保证所有已完的检验批、分项、分部工程至少经过一次巡视检查；
(2)正在施工的作业面(包括安全)，应根据其部位的重要程度和施工作业的难易程度，每天至少巡视检查一次或二次(上、下午各一次)，督促施工单位按已审定的施工组织设计、专项施工方案、国家有关规范和标准施工；
(3)巡视检查过程中发现质量问题或违章操作，及时签发监理工程师通知单，要求施工单位整改。当发现施工单位不按图施工，或存在严重隐患有可能造成质量事故或已造成质量事故时，在向建设单位报告后，发出工程暂停令，要求施工
单位停工整改；
(4)项目监理人员必须每天至少一次巡视主要工程材料的进场情况及进场产品的质量检测情况，特别是影响工程结构安全和使用功能的工程材料，如水泥、钢筋、钢材、砖、混凝土小型砌块、防水材料等：
(5)在巡视中若发现施工单位有使用未经项目监理部监理人员签字认可的工程材料的行为，应及时签发监理工程师通知单或工程暂停令，制止这一行为：
(6)认真填写巡视检查记录；
10.2.3巡视工作安排
(1)工程质量、工程材料／构配件／设备的巡视检查由监理员／专业监理工程师负责实施；
(2)安全监理的巡视检查由安全监理员负责实施。
3、平行检验
3.1施工测量成果的平行检验
（1）全线的平面控制或高程控制网的平行校验；
（2）构筑物施工放样的平行校验；
（3）中心线的平行校测。
3.2工程材料、构配件和设备进场实物按有关标准或工程质量管理文件规定的比例，采用平行检验方法进行抽检。
3.3对检验批、分项工程按有关工程施工质量验收规范/规程的规定要求进行平行检验。
3.4监理部按平行检验方法进行抽检发现问题时，及时与总承包单位联系，并进行联合复验，以确保最终检验结果。
4、旁站
旁站监理内容见本规划旁站监理方案。
5、会议协调
5.1主持召开工地例会
5.1.1工地例会的周期和具体时间、地点由第一次工地会议决定，定期召开。
5.1.2工地例会出席的人员为第一次工地会议确定的各方人员。
5.1.3工地会议由总监理工程师/总监代表主持召开。
5.1.4工地例会的主要内容
（1）检查上次例会议定事项的落实情况，分析未完成事项原因；
（2）检查分析工程进度计划完成情况，提出下一阶段进度目标及其落实措施；
（3）检查分析工程项目质量情况，针对存在的质量问题提出改进措施；
（4）检查工程量核定及工程款支付情况；
（5）解决需要协调的有关事项；
（6）其他有关事宜。
5.1.5工地例会会议纪要由项目监理部负责起草，并经与会各方代表会签。
5.2、组织专题会议
11.5.2.1专题会议根据建设单位/总承包单位针对有关专项技术质量问题或专项管理问题提出建议而召开。
11.5.2.2专题会议的参加单位及人员由提出建议的单位与监理部协商决定。
11.5.2.3专题会议由总监理工程师/总监代表/专业监理工程师组织召开。
11.5.2.4专题会议纪要由项目监理部负责起草，并经与会各方代表会签。

二、监理工作措施

（一）工程重点、难点一览表及控制措施简述
序号
重点、难点内容
重点、难点分析
监理控制措施简述
1
管线保护及搬迁
1、本工程地处中环线沿线路段，地下管线数量多、种类全。
2、搬迁工作的进展顺利与否与工程进度息息相关。
3、一旦发生管线事故，不但影响工程进展、
