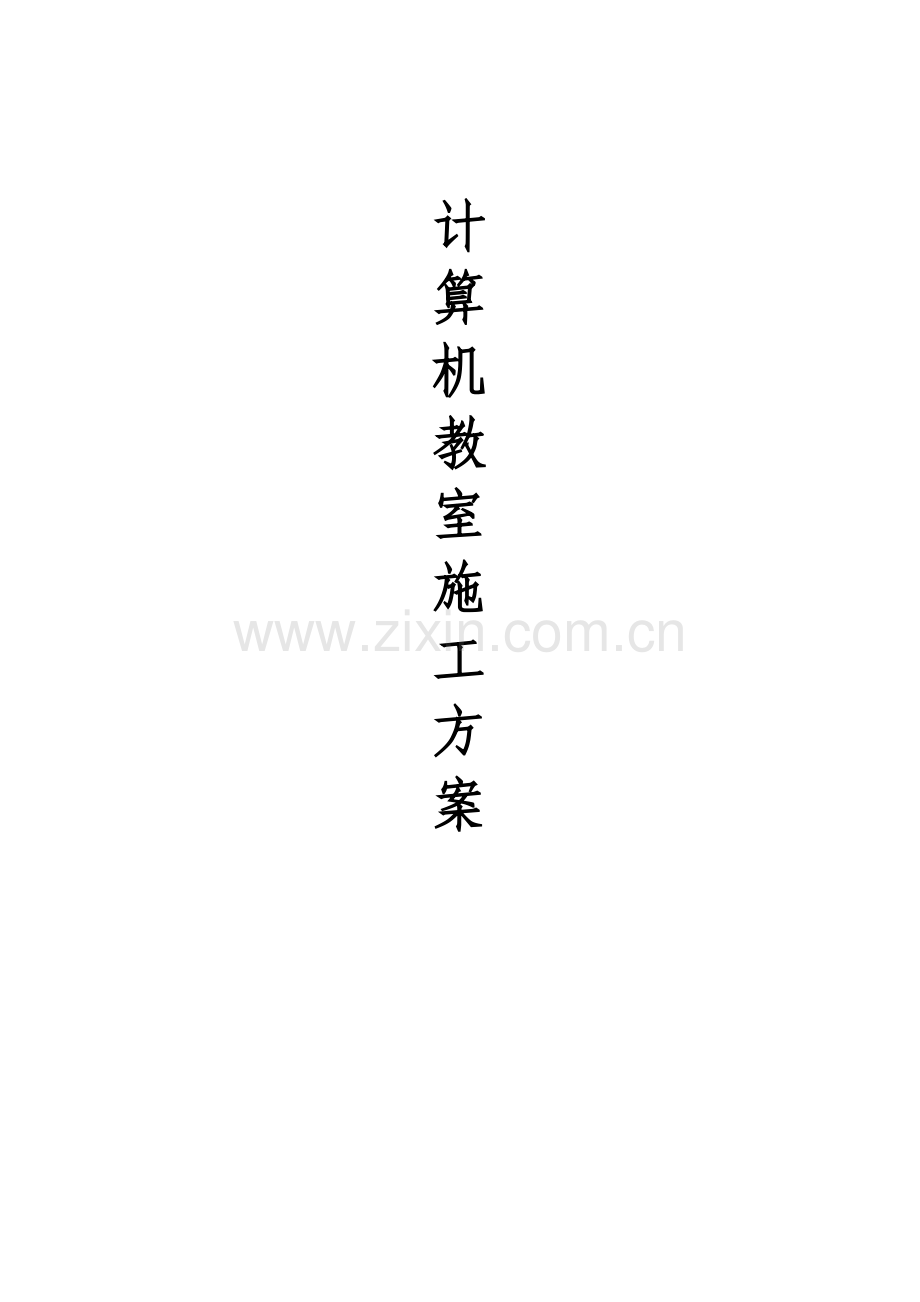

计算机教室综合项目施工专项方案.doc

计
算
机
教
室
施
工
方
案

一、工程项目实施计划书
项目名称：
项目工地点：
项目编号：
协议金额：
项目责任人：
组员:
电话

电话

甲方联络人：
电话

工程安排：
设备签收
地板铺设
布线施工：线槽施工（分弱电槽、强电槽）、放线（超五类网线、电源线）、电源插座安装、漏电保护器安装、做RJ45头
设备安装调试：电脑桌椅安装、设备拆包装、设备连接、系统安装、网络联调
验收培训：简单故障处理验收，对用户现场培训
项目经理签字：

年 月 日

二、计算机教室施工标准
2.1地板铺设
1、活动地板下面及地板表面应清洁、无灰尘、无遗留物。
2、地板表面无划痕、无涂层脱落，边条无破损。
3、铺设后地板整体应稳固牢靠，人走在上面无摇摆感，无声响。
4、地板边条应确保为一条直线，相邻地板错位不超出1mm。
5、地板铺设整体水平，相邻地板高度差不超出1mm，地板之间接缝不超出0.3mm。
6、地板边角光滑，无倒刺。
2.2系统布线和设备安装
1、计算机桌椅摆放整齐、合理。
2、机房若因为铺设地板而缺乏地插或类似设备，穿线孔须经过塑料保护口保护。
3、出孔后线缆预留长度或跳线长度须满足把电脑从桌子上拿下平放地面长度。
4、把电脑后电源线、网线、VGA线、键盘、鼠标等线缆于20CM处聚集成一根电缆，以确保拉出电脑后，电脑后面电缆比较整齐。
5、pvc槽板0.5米要有一个固定点，横平竖直，接头、弯角处用接插件，低槽对接处缝隙小于2mm。
6、全部线材中间不许可有接头，如不能避免接头处要焊接牢靠。
7、线槽和电脑桌对接处不能出现缝隙。
8、全部线材线槽外露部分用绕线管捆扎。
9、强电、弱电最好分开布线，相距最小距离大于15cm。
10、电脑桌内线材做好标识，打捆捆扎。
11、强电线路尽可能协调甲方电工自己铺设，若必需由我方布线，则必需确保线缆粗细符合机房电缆许可经过电流要求，尽可能采取三项五线制进线，尽可能确保三项点均匀负载本机房电脑。
12、强电若采取软线则接头必需焊接。
13、全部线材必需放在pvc线槽内，不许可将强电固定在学生桌上。
14、所用网线两端要做好标识，一一对应，机柜内布局合理，方便散热，全部线材要横平竖直捆扎。
15、过道或常常踩到地方用线槽要用铁线槽，最好用弧形。
16、电源插座距地高度30cm；开关安装距地1.2- 1.4m，距门框0.15-0.2m。
2.3机柜安装
机柜整理关系到用户对工程质量第一眼印象，机柜规范化管理更显得关键。
1、确保机柜表面清洁，全部线缆、设备规整并注意通风防潮等情况。
2、标签向外，不管是用标签扎带还是用手写、打印标签，一定要标签向外，方便寻求查看。
3、配线架打线：必需确保线缆整齐，能够依据五类、六类选择线缆排列方法。六类线不许可有90度拐角全部线缆全部成平缓模式。
4、柜体安装完成应做好标识，标识应统一、清楚、美观。机箱安装完成后，柜体进出线缆孔洞应采取防火胶泥封堵。做好防鼠、防虫、防水和防潮处理。
2.4计算机教室电脑管理
1、电脑安装时拆卸包装箱子要保留一段时间，以免设备出现故障却不能和供给商进行更换。
2、IP地址分配：若用户没有特殊要求，把IP地址计划为192.168.1.X,学生机以192.168.1.11开始，IP地址以stu-1开始，自左往右一排一排排序。老师机使用前10个IP地址。
3、Win7 64位系统安装，完整安装第一台电脑系统程序，包含驱动。并设置经典开始菜单、无桌面自动清理、停用自动更新、停用系统还原、禁用错误汇报、禁用系统开启失败管理警报等常见设置。
4、软件安装。分别在老师机学生机上安装用户要求安装我们力所能及软件，测试无误后分别备份老师机学生机系统至D盘目录下，然后经过机器自带EDU系统网传安装、硬盘对拷等方法安装到其它电脑上。
三、施工组织方案
3.1岗位素质要求、分工及职责
●项目经理
统筹协调，负责整个项目标实施。
●技术工程师及施工人员
负责本系统集成项目标布线安装、货物管理、配送、系统调试等一系列工程任务。
3.2工程步骤
项目组组员分工明确，责任到人，同时还应发扬相互协作精神，严格根据各项规章制度、工作步骤开展工作。
大致分两步进行：
第一步是设计，工程实施方案设计由项目经理负责组织制订，和施工方交流协作完成。
第二步是实施，由项目经理负责组织，施工人员负责完成。
在整个实施过程中，以控制工程质量为主，以控制工程进度为辅，不停督导检验，以实施标准为设计依据，以工程验收标准为检验依据，确保工程顺利完成，直至工程验收。
3.3工程步骤图

3.4规章制度
3.4.1日常管理制度
1、在工程项目实施过程中，由项目经理组织技术工程师及施工人员定时总结当日施工进展程度、施工中存在问题和下一工作日工作安排并做好统计。
2、施工人员必需按时持证上下岗，每个施工人员必需对自己工作负责和认真。
3、上岗时间：早晨：8：30-12：00下午：13:30-17：30（如碰到校方需在教室上课，无法施工，依据具体情况再做调整）
4、技术工程师及施工人员应遵守规章制度，认真根据施工规范及要求进行施工，假如发觉未根据要求进行施工，按相关要求进行处理。
3.4.2施工安全管理制度
进入施工现场后应注意以下保全方法：
☆和项目校负责老师做好现场货物及物品交接，尤其是珍贵物品。
☆施工人员在施工过程中若需外出，应整理好工具及货物，并和校负责老师做好交接。
☆材料/设备/附件要分类堆放，并登记数量，确保不缺失。
☆施工完成后，应跟学校负责老师做好现场物品交接。
施工中应注意安全事项
☆施工前，应仔细检验强电是否安全，用电时更要注意安全；
☆施工中应严禁学生随意进入施工现场，以防发生意外；
☆使用电动工具时，要按工具说明书操作；
☆设备挂接时要拿稳，大设备安装要多人配合，预防设备掉落/擦/刮伤；
☆设备安装/摆放要牢靠，连接件紧固不能有松动；
☆强电安装后必需测试正常后才能给设备上电。
3.5用户方责任
项目标成功还有赖于甲方各级相关领导和技术人员主动投入，只有双方人员亲密合作才能保障每一阶段任务得以顺利完成。为此，提议甲方派出一位计算机老师，在项目标实施过程中同我方项目经理分工协作，并负担甲方所应负责任。甲方项目经理应在项目开始前派出，并在协议实施过程中作为甲方全权代表。
Ø 责任范围
主动帮助我方施工人员现场工作；
主动参与协议要求培训课程；
主动接收我方技术人员现场培训。
Ø 现场材料库
甲方需提供专门场地用作布线系统材料储存和管理：
含有合适安全条件，如：防水、防火、防盗。
Ø 施工电源
220V
交流
单相
>2KVA
Ø 现场照明
用户方应提供工程施工所需临时电源、照明等施工环境；现场应含有足够照明条件，以确保施工中人员安全；
Ø 工程现场第三方安全
在施工过程中和实施后，可能还有其它系统实施。所以，要求甲方确保，在其它系统实施时全部已安装乙方部件和材料不会受到损坏。
一样，乙方单位有义务在安装时根据甲方提出要求，对安装部件采取必需保护方法。
四、人员配置情况
依据项目工程设计，实施及项目管理经验，组建施工人员并配置相关人员。项目工程由项目经理组织，技术工程师、施工人员负责实施。
项目经理：1名，负责本项目工程统筹，及工程技术监督工作。
工程技术及施工组：配置若干名技术工程师（实际施工技术人员由具体项目所决定），负责本工程布线安装及系统调试。
五、人员配置安排计划
姓 名
职 务
在本项目任职
本项目关键任务

项目经理
监督整个工程项目标实施，对工程项目标实施进度负责；负责组织本项目实施方案设计，和现场组织、实施、协调和管理工作；负责工程整体指导工作，定时、不定时检验工程项目进展情况，并依据工程项目标需要，立即调用后备资源支援工作；负责协调处理工程项目实施过程中出现多种问题。负责和甲方及相关人员协调工作，负责施工整体自验，用户现场培训。

施工人员
综合布线实施、小型网络机柜安装，强弱施工

施工人员
电脑桌椅安装

技术工程师、施工人员
电脑软硬件安装，系统调试
六、施工技术和施工方法
6.1施工方法及工艺标准
各系统施工方法及工艺标准实施下列标准规范和要求：
² 《防雷及接地安装工艺标准》（322-1998）
² 《安全防范工程程序要求》（GB-T75-94）
² 《建筑电气安装分项工程施工工艺标准》（533-1996）
² 《建筑和建筑群综合布线工程系统设计规范》（GBT/T 50311-）
6.2开工前准备工作
6.2.1现场勘查
计算机教室工程经过调研确定方案后，下一步就是工程实施，而工程实施第一步就是开工前准备工作，经过现场勘查，要求做到以下几点：
●取得甲方工程相关责任人信息；
●确定要施工教室大小层高、地板、吊顶等情况；
●和使用方协商确定具体布线位置；
●确定电脑座椅、电脑安装位置并取得甲方确实定；
●确定电源是否到位，并测量电压，电压不能超出设备额定电压上限；
●确定甲方特殊安装要求。
6.2.2前期准备
1．现场勘察，研究实施方案，为设计综合布线实际施工图做准备。
2．设计综合布线实际施工图。确定布线走向位置。供施工人员、督导人员和主管人员使用。
3．备料。网络工程施工过程需要很多施工材料，这些材料有必需在开工前就备好料，有能够在开工过程中备料。关键有以下多个：
☆网线、交换机、机柜、地板等确定购货厂商和交货日期；
☆不一样规格PVC槽、P V C防火管、自攻螺丝等布线用料就位；
☆制订施工计划进度表（要留有合适余地，施工过程中意想不到事情，随时可能发生，并要求立即协调）。
计算机教室关键布线施工工序：PVC线槽及防火管敷设施工、双绞线及电源线布线、机柜及交换机安装、接地安装。
6.2.3施工过程中要注意事项
1)严格根据计算机教室施工标准进行施工。
2) 施工现场督导人员要认真负责，立即处理施工进程中出现多种情况，协调处理各方意见。
3) 假如现场施工碰到不可预见问题，应立即向项目责任人和甲方汇报，并提出处理提议以当场研究处理，以免影响工程进度。
4) 对甲方计划不周问题，要立即妥善处理。
5) 对甲方新增加施工点要立即在施工图中反应出来。
6) 对部分场地或工段要立即进行阶段检验验收，确保工程质量。
7)施工过程中，拆下来包装盒、塑料袋、泡沫应统一堆放在一起，严禁乱丢。
8）设备拆包、安装时要注意设备完整，做到轻拿轻放，预防损坏，若有损坏，由损坏者负责赔偿。
为避免出现不能按时完工、交工问题。所以，提议使用督导指派。
6.2.4工程施工结束时注意事项
工程施工结束时注意事项以下：
1) 清理现场，保持现场清洁、美观；
2) 对墙洞等交接处要进行修补；
3) 多种剩下材料汇总，并把剩下材料集中放置一处，并登记其还可使用数量；
4) 做总结材料。
● 施工后，全部设备合格证，使用说明书应该搜集起来，以备验收使用。
● 施工后，清理施工现场，将废弃物品按校方要求统一处理。
● 施工后，打扫地板，将打孔时飘落粉尘打扫洁净。
● 施工后，若现场原来有课座椅，打扫洁净后摆整齐。
● 施工后，检验收拾施工工具。
七、施工关键点
7.1综合布线关键点
l 定位：
依据要求确定出安装位置，从始端到终端（先干线后支线）找好水平线，用线沿墙壁等处，在线路中心进行定线；
l 线槽安装要求
线槽应平整，无扭曲变形，内壁无毛刺，多种附件齐全；
线槽接口应平整，接缝处紧密平直，槽盖装上后应平整、无翘脚，出线口位置正确；
线槽安装应符合《高层民用建筑设计防火规范》（GB50045-95）相关部门要求；
l 线槽内配线要求
线槽配线前应消除槽内污物和积水；
在同一线槽内包含绝缘在内导线截面积总和应该不超出内部截面积80%；
缆线布放应平直、不得产生扭绞，打圈等现象，不应受到外力挤压和损伤；
缆线在布放前两端应贴有标签，以标明起始和终端位置，标签书写应清楚，端正和正确；
缆线布放时应有冗余。对绞电缆预留长度为0.3至0.6米；有特殊要求应按设计要求预留长度；
信息点线序按TIA568B制作；
布放缆线牵引力，应小于缆线许可张力80%，槽内缆线应顺直,尽可能不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。４对对绞电缆以24根为束绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应。
综合布线电缆和电力电缆间距
类 别
和综合布线靠近情况
最小净距(mm)
380V电力电缆
<2kV.A
和缆线平行敷设
130
有一方在接地金属线槽或钢（中）
70
双方全部在接地金属线槽或钢（中）
10
380V电力电缆
>5kV.A
和缆线平行敷设
600
有一方在接地金属线槽或钢（中）
300
双方全部在接地金属线槽钢管（中）
150
7.2机柜及设备安装
安装前设备检验
施工前应对所安装设备外观、型号规格、数量、标志、标签、产品合格证、产地证实、说明书、技术文件资料进行检验，检验设备是否选择厂家原装产品，设备性能是否达成设计要求和国家标准要求。
机柜安装前必需检验机柜排风设备是否完好，设备托板数量是否齐全和滑轮、支撑柱是否完好等
机柜多种零件不得脱落或碰坏，漆面如有脱落应预以补漆，多种标志应完整、清楚；
机柜内设备、部件安装，应在机柜定位完成并固定后进行，安装在机柜内设备应牢靠。
机柜上固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；
落地式柜体安装，安装基座时要综合考虑机柜开门方向和操作便利性，优先考虑配线舱开门方向。设备舱门和配线舱门必需能完全开启。
机柜要做好防雷接地保护。
7.3线缆计算
计算机教室信息点自交换机至用户区计算机采取超五类四对非屏蔽双绞线，用以实现到用户工作区连接。双绞线采取具体部署实施敷设。
八、施工进度计划和工期安排
坚持统一计划标准，认真做好综合平衡、切合实际、留有余地；坚持施工工序，注意施工连续性和均衡性。
8.1编制依据
² 协议范本要求；
² 施工组织计划；
² 企业内部人力、资金等确保条件。
8.2施工进度计划编制
此次项目总体计划安排，关键采取分工序施工作业法，依据施工情况分阶段进行。
8.3施工准备阶段
² 工程实地勘测；
² 深化设计方案；
² 技术方案论证；
² 施工技术交底；
² 材料和设备采购、检测；
8.4主体施工阶段
l 线槽安装
² 槽、管，及其配件材料进场
² 线槽敷设施工
l 设备安装
² 设备进场报验
² 设备安装
8.5内装修完工阶段
l 系统调试
l 系统自检及整改
l 完工验收，交付使用
施工工期及进度表
序号
项目名称
人员安排
日期
施工进度安排(施工开始日期 年 月 日)
1

地板铺设。

对计算机教室线槽、钢槽、双绞线、电源线布线，网络机柜安装，强弱电施工。

对计算机教室电脑桌、计算机摆放及捆扎。

对计算机教室软硬件调试安装网络调试。

对用户现场培训。

计算机教室所需设备及线材一览表
序号
设备名称
备注
1
学生机

2
老师机

4
教学软件

5
交换机

6
老师桌椅

7
学生桌椅

8
超五类四对屏蔽双绞线

9
超五类RJ45水晶头

辅助线材
10
PVC线槽

11
PVC管

12
电缆线

13
3*2.5RVV电源线

14
电源插线板
