贵阳南供电局生产调度通讯楼水电安装工程施工组织设计.doc

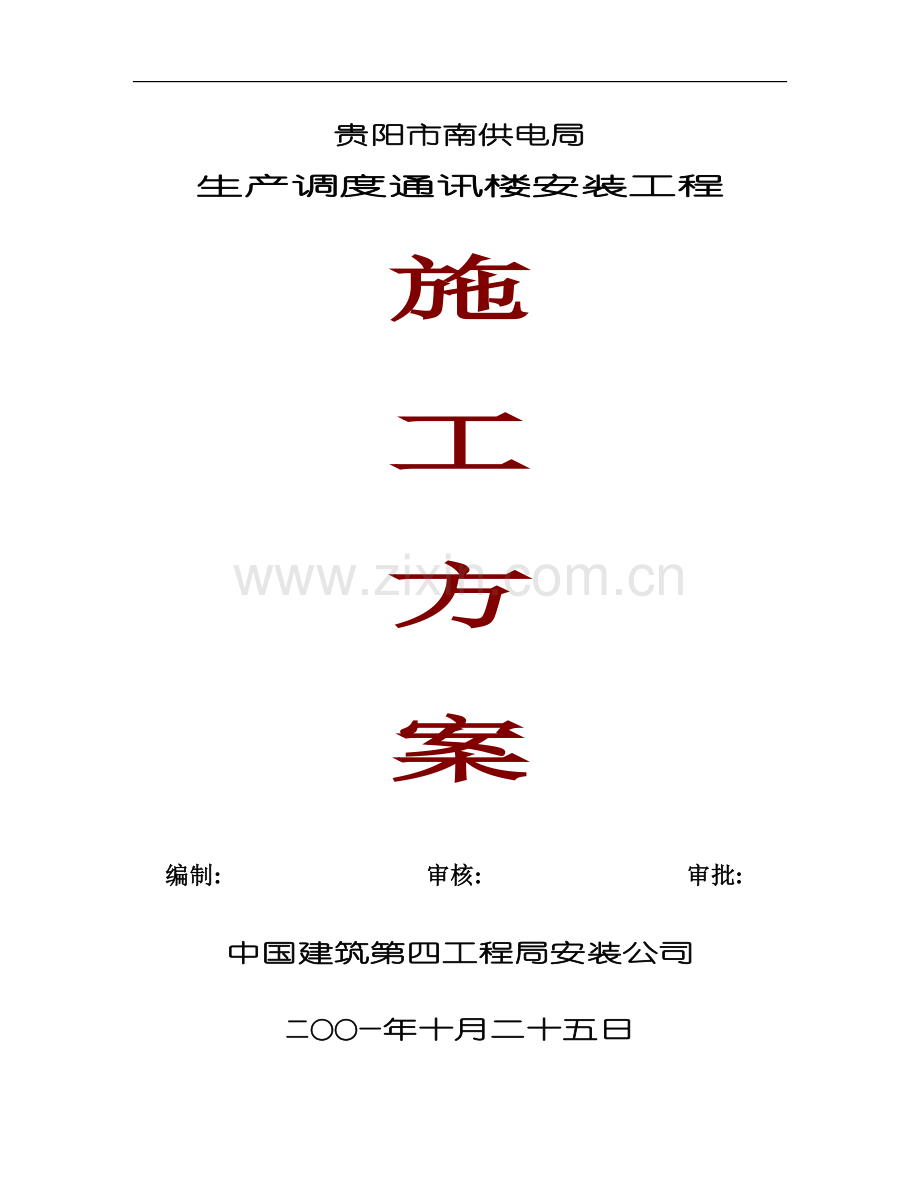

贵阳市南供电局生产调度通讯楼安装工程施工方案 编制: 审核: 审批:中国建筑第四工程局安装公司二一年十月二十五日目 录一、工程概况及特点二、总体施工方法及技术措施三、施工组织机构四、施工平面布置五、施工劳动力保证措施六、施工机械机具计划七、施工进度计划八、施工质量保证体系及质量保证措施九、施工技术措施电气工程安装施工方案弱电工程安装施工方案给排水工程安装施工方案消防自喷灭火管道工程施工方案通风空调工程安装施工方案十、保证工期的技术措施十一、安全技术措施十二、文明生产、文明施工措施十三、综合说明一、工程概况：贵阳市南供电局生产调度通讯楼,位于贵阳市次南门瑞金路与都司路交叉路口,建筑面积29706平方米,主楼地上25层,地下1层(局部2层),建筑高度99.5M,有贵州省建筑设计研究院设计;大楼安装有动力、照明、防雷接地、给排水及等。二、总体施工方法及技术措施： 1、本工程按“先地下，后地上安装工程力求做到与土建施工配合，合理交叉，认真做好各项预留预埋工作的施工艺顺序组织施工。 2、考虑主体工程和其他工程的交叉配合问题，对主体工程不能破坏建筑物强度和建筑物的美观。 3、各工种相互间的配合要尽量考虑好电气线路，给排水管线、空调回水管，通风管道之间的关系，不要在施工中发生位置冲突，并要按相关的规定做好距离设置。 4、管道、电气等专业，采取先予制后安装的方法，凡有条件的均应提前预制，这是缩短工期，提高工效，保证质量的前提。 5、采取“先重点后一般”的方法，对混凝土楼板，墙身、梁内的各种暗敷管线，预埋件必须及时配合，不耽误土建施工进度。 6、安装的设备是建筑物内的一种设施，必须积极维护、保证良好的使用功能，还要考虑到交付使用运行的维修便利，所有的管路都要注意建筑物的美化问题。 7、在实际施工中，除了认真遵守有关国家规范外，同时还应遵守当地供电、邮电、消防，质监等部门制定的有关规定和管理条例，确保工程质量的优良率。 8、各专业施工方法及技术措施在施工技术措施中详细说明。三、施工组织机构： 实行项目经理负责制，采用项目法施工管理。树立以“质量为中心、管理上水平”的指导思想，实行科学内部管理，推行项目内部责任承包与工程质量进度挂钩，多劳多得的原则。充分调动和发挥管理人员和施工班组作业人员的积极性和创造性。项目经理项目副经理项目技术主管施 工 班 组材料科劳资科后勤组政工科设备科技术科试验科财务科保卫科质安科经营科 施工组织机构见图：施工组织机构图四、施工平面布置：1. 施工现场具备开工条件；2. 施工平面布置图：（中标后根据现场实际情况另行提供）五、施工劳动力保证措施： 本工程按合同工期完工交付验收，大范围的安装工作都要在土建主体完工后进行，相对安装工期较短、工作量较大，尤其是照明、弱电、给排水等工程安装的准确性和可靠性也比较高，结合工程特点，主要劳动力需用计划见下表：劳动力需用计划表名 称人 数备 注项目经理1人项目经理证持证、工程师项目副经理1人项目经理证持证、工程师项目技术主管1人工程师专职质检员1人工程师以上职称专职安全员1人工程师以上职称管道施工技术员4人助工以上职称电气施工技术员5人包括弱电、助工以上职称暖通施工技术员2人助工以上职称设备施工技术员1人助工以上职称材料组4人财务人员2人劳资、计划人员1人卫生员1人炊事人员4人现场保卫人员2人管道工25人其中技师3人电工30人其中技师4人通风工18人其中技师1人钳工2人焊工20人其中技师2人起重工2人普工60人合计：189人六、施工机械机具计划：序号名 称单 位数 量1汽车5T台12电动套丝机DN15-150台23电动套丝机DN15-100台44逆变直流焊机ZX5-630台35直流焊机10KVA台26小型交流焊机台87电动试压泵 中压台28手动试压泵 低压台49手动葫芦1-3T台1010摇臂钻床台111台钻台212砂轮切割机400台613焊条烘箱300台114气割工具套1015液压弯管机套216液压冲孔机套617电锤 20台1818手电钻 9台619万用表台820接地摇表台221兆欧表台4续上表序号名 称单 位数 量22电调仪器设备套123线号打印机台124钳型电流表台225角磨机台1026对讲机套4七、施工进度控制计划 （详见土建工程进度计划） 八、施工质量保证体系及质量保证措施1、 质量保证体系：为保证工程质量确保优良目标的实现，设立相应的质量保证体系和质量监督程序。如下图示：施工作业自检施工班长自检施工班组互检施工员检查并记录专职质检员复查并认可工程监理机构认可建设方有关人员认可质 量 监 督 程 序 图公司总工程师技术管理工程师质量工程师项目工程负责人项目技术负责人项目质量负责人施工工长施工作业班组工序质量控制分项工程质量控制施工项目质量控制建筑工程质量安装工程质量分部工程质量控制单位工程控制对成品的质量控制对投入资源的质量控制对施工及安装过程的质量控制质 量 保 证 体 系 图 在安装过程中要使已安装的产品达到甲方满意，监理方满意，自己满意的三满意原则，各道工序在交接时，必须按质量监督程序进行质量检验，由相关部门出具相应符合质量要求的凭据后，才能进行下道工序施工。2质量保证措施：本工程以确保优良标准来控制施工全过程，严格执行“重合同、守信用，坚持标准管理，保证工程质量，满足用户需求”的质量方针，严格执行质量保证国家标准（GB/T19002-ISO9002）的质量保证体系。a、对工程质量进行控制进程监督，层层落实“工程质量管理责任制”和“工程质量责任制”b、在全体职工中开展全面质量管理基础知识教育，努力提高职工的质量意识，建立相应的QC小组，实行目标管理，使工程达到“一流的质量，一流的速度，一流的技术，一流的管理”。c、认真熟悉施工图和相关施工验收规范，搞好图纸会审，优化施工方案。d、认真落实技术岗位责任制和技术交底制，严格按施工图和相关施工验收规范要求进行施工，每道工序在施工前要进行技术、工艺、质量交底，并有书面签字的交底资料。e、工序的质量控制点实行“自检、互检（交接检）、专检”三检制度，每道工序必须在施工作业班组自检合格的基础上才能通知专职质检员和质量监督部门核检，待核检合格后才能转入下道工序的施工，在核检过程中，专职质检员有绝对的质量否决权。f、施工图及其技术要求不得擅自变更，如确需更改必须有设计院及建设单位的书面通知。g、认真做好施工记录，及时办理各种验收签字手续，保证资料的收集、整理、审核与工程同步。h、选择合格的材料供应商，原材料进场必须有材质证明或复验报告，各种器材、成品、半成品进场必须有产品合格证，无证材料一律不准进场。不合格材料不准用在工程上，对有疑议的材料要进行复验，试验合格后才允许使用。i、新材料在使用前必须进行试验，掌握其性能特点后才能大面积施工，对在施工中采用的新工艺必须对操作人员进行技术工艺培训，合格后才能上岗操作。j、加强质量检查，进行质量监督，召开质量例会，执行质量奖罚。k、进行工程质量回访，听取质量意见，整改质量问题，开展技术服务。九、施工技术措施：为使该安装工程达到设计、验收规范的要求，保证各专业工种的施工质量，特编制电气工程安装施工方案，给排水工程安装施工方案，通风空调工程施工方案和弱电工程施工说明，以使各项工程能完全符合设计要求。 电气安装工程 (一)、工程概况：电气安装工程包括：a 强电系统:包括动力配电系统，照明配电系统，防雷接地系统，配电盘柜，电缆敷设，照明灯具 ，线管敷设。b 弱电系统:包括保安,电话、电视等。电气安装工作量较大，业主规定的竣工交付使用时间必须确保，相对施工工期较紧，各专业相互交叉施工作业较多，“大”、“紧”、“多”是电气工程安装的主要特征。(二)、施工流程图：a、准备阶段：看图图纸会审设备、材料、加工件计划设备、材料验收入库设备材料代用计划编制施工技术方案施工机具设备配置b、施工阶段：开工报告技术安全交底材料发放配合土建预埋支吊架安装管、线人员敷设盘柜、电气设备安装灯具及重要易损器材安装开关、插座安装 c、调试阶段：电气设备和单元件调试柜盘线路绝缘测试操作电源送电低压开关盘柜系统联动操作试验动力试验总体模拟试验避雷安置测试照明试验d、交工阶段：检查进线相序高低压柜分段受送电各路动力照明送电验收交工(三)、施工方法及技术措施： 1、动力、照明系统施工： 材料要求： a、钢管壁厚均匀，无劈裂、砂眼、棱刺和凹现象，无镀锌层脱落、锈现象，并有产品合格证。 b、各种导线及电气器具的型号、规格必须符合设计要求和国家的有关规定，并有产品合格证。电气配管及管内穿线：a、暗配钢管连接采用套管连接，套管长度为连接管外径的1.5-3倍，连接管的对口处应有套管中心，焊口应焊接牢固、平整、严密，敷设时应采用点焊或扎丝固定。所有管口要用小泥带纸或木塞封堵，以防杂质进入管内、管子与建筑物表面的距离不应小于1.5mm，埋于地下或混凝土内的管子其弯曲半径不能小于管子外径的10倍，其他位置的管子其弯曲半径不能小于管子外径的6倍，当敷设的管线直线长度超过30m或直角弯超过3个时要加装接线盒。b、管子进入控制屏框和器具的管口位置要准确，排列要整齐在接线盒内露出的长度小于5mm。C、为防止及避免暗埋管线，按线箱盒和预留孔洞在预埋施工中的遗漏和差错，必须配有施工人员现场跟班，配合监护，在混凝土浇灌以前，一定要对照图纸认真检查清理，确认无误后方能浇灌，在混凝土脱模后及时检查情况，发现问题及时处理。D、以配管及支架应平整牢固，连接采用套管连接，套管长度为100mm，弯曲半径为4倍管外径，弯曲要求平整光滑，管口用元锉锉平，不能有毛刺现象，因定卡的距离为1.5m,在终端转弯处，离边缘150mm做固定支架。E、予埋管线在施工完毕以后经甲方现场施工代表检查验收及时填写隐蔽工程记录，管线铺设完成后要进行自检，并填写相应的自检记录。F、导线穿入钢管后，在导线的出口处要加装护线套保护导线，在不进入箱盒内的垂直管口，穿入导线后，应将管口作密封处理。穿管导线一律不准在管子，人有接头，导线出管口长度按不同情况相应予留。G、在吊顶内的本管接线盒，在穿线完毕后，必须加盖，对于管子敷设不能直接连接灯头盒或其他电气设备的，此段必须穿金属软管保护，不得将电线裸露在外。H、在进行线咱绝缘测试时，采用500v欧表，导线间和导线对地间的绝缘电阻必须大于0.5M，并及时填写绝缘测试记录。2、配电箱柜安装：A、设备进入现场后，会同甲方现场施工代表作好开箱检查记录，检查箱柜内之四件是否与设计型号相同，容量是否一致，箱柜应外观完好，附件齐全，箱柜落地式安装要安装在基础槽钠上。基础槽钢内侧要焊接M10*35的螺栓作为接地螺丝。同时做好基础槽钢的除锈片工作。B、配电箱柜应固定牢固，其安装垂直度应小于1.5mm/m。相邻两盘顶部水平高差不大于2mm，盘面偏差不大于1mm，盘间隙小于2mm，成列盘的盘面偏差小于5mm，高差小于5mm。3、桥架安装及电缆敷设：A、桥架进场后，要检查其规格型号是否符合设计要求，桥架内外应光滑平整，无棱刺、不应有扭曲，翘边等弯形现象，并根据施工材料计划清点数量和配件的数量，做好检查记录。B、用边接边接片把桥架连接好，校直，连接处用BV-4mm绝缘导线作电气连接。桥架与支架的连接固定用M4螺钉固定。C、桥架在穿楼板，防火墙、人防设施时应做防米处理，用非燃烧材料填充。桥架施工完毕后，应及时做好安装记录和自检记录。D、电缆向桥架敷设要在管道及空调工程基本完毕后进行，各种电缆的规格、型号、电压等级应符合设计要求并有产品合格证。E、电缆敷设施工前必须将电缆排列好，划出排列图表，按图表进行施工，敷设时，应敷设一根，整理一根，卡固一根，施工完毕时要达到排列整齐，标志牌设置正确，及时做好安装记录和自检记录。F、电缆在垂直段敷设时要制作固定支架卡子固定，标志牌在起始端，转弯处，中间段都需设置。4、封闭式插接母线安装：A、插接母线进场后，应对其外观进行检查，不应有以显撞、压痕迹、外壳按地线应连接牢固，无遗漏，母线的绝缘电阻值要大于0.5M，并符合设计要求和产品技术文件规定。B、母线的支架安装位置要正确，横平竖直，固定牢固，母线在连接后要注意校直，在支架上的卡固位置正确牢固。C、母线安装完毕后及时做好施工的记录和自检记录。5、其它：A、所有埋入墙内的开关盒、插座盒、电表箱，必须做到位置准确，横平竖直，回定可靠，对同一房间的开关插座，一定要在同一水平线上，插座的接线必须保证“左零”“右火”“上地”。开关控制相线。B、管子、白铁支架的切割使用钢锯或砂轮切割机切实，所有配电箱柜的开孔用开孔器开孔，不允许使用气、电焊切割及开孔。C、灯具的安装要在接近试正转时进行，对易损、贵重的灯具在安装时更应加倍小心。D、电机、风机的检查按线前要先对电机进行绝缘测试，其相间绝缘和对地绝缘应大于0.5M，对电机线圈作直流电阻测试，发现电机受潮时要做干燥处理，及时填写电机检查记录，能电时，先让电机空载运行2小时，测试其电流、温升，符合要求后带负荷进行4小时，填写电机试车记录。 6、防雷接地系统施工： a、防雷接地线均采用焊接、敷设平直牢固，固定点均匀牢固，跨越建筑物伸缩缝要加补偿装置，穿墙有保护套管，焊接焊缝平整饱满，无以显气孔，防腐油漆涂刷要均匀，引下线保护管固定牢积靠。 b、接地系统接头电气设备和其他可拆卸金属部件接地分支线必须直接与接地干线相连，严禁串联连接。 c、每隔三层要将楼板内的钢筋、梁内钢筋连成一体并与立柱主筋相连，形成均压环。 d、屋面各种金属管道、金属构件均要与避雷装置相连。 e、室外接地极与建筑物的距离要大于3m，接地电阻测试其电阻不大于1。 (四)、质量保证措施： 1、施工前认真做好图纸会审工作，以确保质量要求，做好图纸会审记录。 2、坚持施工程序，认真按照施工规范，操作规程，质量验评标准和设计图，施工说明书的要求进行施工。 3、对施工材料的进场，要检查其规格、型号、合格证、生产许可证等有关资料，并核对是否与到货材料一致，符合要求方能入库，否则不能进入施工现场。 4、对施工中的每道工序班组首先进行自检，然后经施工员，专职质检员复检后，通知甲方现场施工人员一同核检认可，再转入下一道工序的安装。5、对施工图纸的修改部份，由设计院、甲方发出通知后，由施工员签发给班组，班组才能变更安装。6、定期对班组人员作技术培训或考核，提高作业人员的专业技能。(五)、施工安全措施：1 对施工人员定期作安全生产教育，加强职工安全意识。2 进入施工现场必须戴安全帽、严禁赤脚、穿拖鞋上班。 3安装过程中使用的脚手架、楼梯、人字梯，要有防滑防倒的措施。4 施工过程中使用的工具，材料严禁投掷传递。5 施工现场的孔洞、三邻边要做好防护工作，并悬挂安全标志。6 所有用电移动设备，均要设置漏电保护装置，施工用电采用七线制敷设，用电设备均要可靠接地并经常检查。7 特种作业人员必须持有关部门颁发的合格操作证上岗。8 各种易燃易爆物品要妥善保管，对人体有害的工作，必须配备专门的防护用品，严禁在无防护措施的情况下蛮干。 弱电安装工程（一）、工程概况 该弱电工程主要包括电视，电话，火灾自动报警系统，保安监控等，各系统概况如下：1电视系统： a闭路电视系统：主要用于建筑群的广播电视信号，自办电视视频信号的接收，传输和分配，系统由信号源设备，前端设备和传输分配系统组成。频道放大器自办节目设备卫星电视接收设备陷波器陷波器调制器导频信号发生器调制器频道放大器混合器干线放大器均衡器分配放大器至各区域分配器2电话通讯系统： 由电话、电传、电话传真、等系统组成，采用脉码制时分多路的数字传输技术，电话系统由中传线，程控交换机配电器、3火灾自动报警系统： 由火灾探测器，火警按钮，现场警铃，火灾报警控制器组成。系统自动捕捉火灾监测区域内火灾发生时的烟雾或热气，发出声光报警信号，接通消防部门电话，发出疏散通知，并由控制器联动其他消防设备的输出接点，启动消防设备，完成自动灭火功能：灭火联动现场警铃报警显示器声光报警器控制器火灾探测器火井按钮 烟雾 温度 （二）、施工工序流程. 配合土建预理预留预埋接线盒预埋电线管接线盒开孔整理支架下料、制作、除锈、刷油漆线管下料弯制整理弱电桥架安装控制屏基础制作预理支架管内电线电缆敷设弱电桥架内电线、电缆敷设控制屏柜安装系统单体检验校 接 线开关插座安装系统联动试车交工资料整理竣 工 验 收（三）、施工准备： 本工程系统较多而且复杂，技术先进，施工周期短，作业空间大，使用设备材料品种多，在系统中涉及计算机、通讯、传感器件等多方面的专业，安装调试工作增加了复杂性，所以在施工准备阶段除熟悉图纸，编制施工预算外，要做好下列施工准备：1收集本工程适用的施工规范和技术标准： 根据工程安装涉及的范围提出相关的最新国家工程施工验收规范和工程质量评定标准，确保弱电系统安装的可靠性。2质量保证体系： 建立由项目经理，项目技术负责人，专职质检员，专业工程师，专业施工员，施工班组长，班组内检员组成的质量保证体系，收集核实相关文件，质检表格。项目经理项目技术负责人专职质检员专业工程师专业施工员班组长班组自检员 3施工技术保证体系： 建立由总工程师，项目技术负责人，专业工程师，专业施工员，施工班组长组成的施工技术保证体系，收集优秀施工方法，编制分部分项系统的施工方案，参与设计方、业主主持的图纸会审，并将施工技术措施层层交底。总工程师项目技术负责人专业工程师专业施工员班组长班组作业人员4施工安全作业保证体系： 建立由项目经理，专职安全员现场保卫人员，施工班组长，组成的施工安全作业保证体系，加强全体施工人员安全操作思想的认识，深入强化地撑握安全操作规程：项目经理现场保卫人员专职安全员班组长5施工人员技术培训：在工程准备阶段要针对工程特点，结合本单位施工人员具体技术状况， 对工程施工人员进行工程前的再培训，熟悉图纸，掌握施工安装工艺，做到施工验收规范，工程技术标准人人心中有数，对特殊设备和特别的安装工艺指定专人专职负责安装调试，对新型的调试仪器设备先进行示范操作。（四）、施工技术措施： 1施工指挥人员要熟悉图纸，掌握技术标准和施工验收规范，切实做好工程技术交底工作，使操作者心中有数，对弱电各系统的图纸，设计文件电子仪器、仪表使用说明书等认真检查阅读，发现问题及早处理。 2根据施工图配合土建做好预理预留工作，仔细检查留洞，预留套管尺寸及位置，同时做好所有管口的封堵，防止杂物进入。 3消防工程、电话系统工程、电视系统工程要在当地相应的专业部门路监督下进行，要组织施工人员学习相应的专业规范，严格按照施工验收规范进行施工。 4配合土建预埋线管管口位置要准确，明配管的连接用丝扣连接，暗配管连接采用加套管对接，套管焊在管子上，丝扣连接的线管接头两端要用6钢筋跨接，保证电气连通，钢管和箱体，接线盒也要用跨接线可靠连接，穿线工作要等土建地坪和粉刷工程结束后进行，在垂直管路中，为防止管内导线的下垂力，保证不拉断芯线，要增加接线盒分段固定管内导线，使管线安全可靠的工作。 5敷设弱电通讯缆前，用专用仪器检查电缆是否有断点，其衰耗值是否符合设计要求，敷设时，电缆的最小弯曲半径为外径的20倍，在地槽，墙槽敷设电缆时，要顺着所盘的方向调直，避免扭绞，拐弯适度，不拐死弯。 6火灾自动报警系统不同于一般的电气系统，必须确保系统正常运行，在施工中除了参照有关电气施工验收规范外，还有很多特殊规定，安装本系统时要注意以下事项：a. 火灾自动报警系统的施工要严格按设计图纸进行，不得随意修改。b. 火灾探测器的接线要用压接方式或焊接方式连接，如采用焊接方式连接不能使用带腐蚀性的助焊剂。c. 导线引入线穿线后，在线管处应作封堵处理。d. 系统调试的负责人必须由具有校验资格的专业技术人员担任，所有参加调试的人员应职责明确，并严格按照调试程序工作。e. 火灾自动报警系统工程竣工时，要向公安消防监督部门提交下列文件资料：1） 竣工图；2） 设计变更文字记录；3） 施工记录（包括隐蔽工程验收记录）；4） 检验记录（包括绝缘电阻测试记录，接地电阻测试记录）；5） 竣工报告。 7闭路电视系统在进行安装过程中要十分注意对设备的保护，保证系统安装质量和运行质量，施工中认真做好以下各项： a 安装前的准备工作：1） 认真审阅图纸，搞清系统数量以及系统之间的关系，再查阅设备布置图，定出走线方案，对有强磁场干扰，高温区域的地方敷设电缆要采取必要的保护措施。2） 现场定位测量，确定支吊架位置，并进行支吊架的加工制作。b. 预埋管线，支架和线路敷设，在土建浇注混凝土时开始配合施工，注意信号线路不要与强电线路同管或平行敷设。c. 弱电设备安装在混凝土构件或砖墙上可用膨胀螺栓固定，安装在轻质墙上要用钢板板加固。d. 闭路电视设备在安装和调试前，要仔细阅读使用说明书，掌握安装调试方法，先对设备进行功能性检验，安装完成后再配合有关部门进行系统调试。 8共用天线电视系统的安装主要包括全频道天线和卫星接收天线安装，系统前端放大设备安装，线路敷设和系统防雷接地，安装时注意以下几点： a. 用场强仪实测场强值，选择天线的最佳架设位置。 b. 制定切实可行的安装方案和施工安全措施。 c. 按照设计要求及设备说明书进行天线组对，地面预装。 d. 指定专职安全员检查天线架设现场的安全措施。 e. 注意线路走向，尽量减少管线长度，不转急弯。 f. 熟悉掌握系统调试方法，用主观测试法和实地收看两种方法相结合了解设备间的工作情况，配合有关部门进行系统调试。 9综合智能布线系统由于涉及面广，控制点分散，相关系统很多，在安装施工过程中要注意以下几点。a. 熟悉施工图，掌握好各控制系统之间的关系，摸清信息信号，联锁信号之间的关系及信号走向b. 严格按图施工，确保设计意图的实施。c. 在各自动控制系统基本具备试车条件后进行本系统的检测调试工作。d. 配合制造厂家在系统与计算机控制终端结合处交接清楚，并提供详细的基础安装资料。（五）、施工技术要求： 安装质量的好坏关系到用户生活正常秩序，由于弱电工程系统多，涉及专业知识面广，在施工中必须充分考虑本建筑的性能和特点，与土建、设备、管道、电气、照明空调等专业密切配合，合理协调，在施工中还必须遵循弱电安装的“安全、可靠、便利、经济、美观”五大原则，大力推广和使用新技术，新工艺，新材料，新机具来提高弱电工程安装质量。 1）本工程使用以下施工验收规范：GB50254-96GB50257-96GB50257-96GB50258-96GB50259-96GB50166-92 2）本工程分项施工技术要求如下：1弱电配管施工技术要求： a. 敷设在多尘潮湿场所的线管，管口及其各联接处均应密封。 b. 暗管敷设要沿最近线敷设，尽量减少弯曲，管子与建筑物表现的距离不应小于15mm。 c. 进入控制柜屏的线管，排列要整齐，管口高出控制柜屏基础表面5080mm。 d. 管路尽量不穿过建筑物，构筑物基础，如必须穿过，要采取保护措施。 e. 线管的弯曲处不能弯扁。 f. 暗管敷设时其弯曲半径不能小于管外径的6倍。 g. 暗管敷设时其弯曲半径不能小于管外径的6倍，埋于地下或混凝土内其弯曲半径不能小于管外径的10倍。 h. 敷设线管直线超过30m时要加装接线盒。 i. 敷设线管有一个弯，每超过20m就要加装接线盒。 j. 敷设线管有2个弯，每超过15m就要加装接线盒。 k. 敷设线管有3个弯，每超过8m就要加装接线盒。 l. 垂直敷设的线管每超过30m要加装固定导线用的接线盒。 m. 水平或垂直敷设的明配线管，其水平或垂直安装的允许偏差为1.5%，全长偏差不大于管内的径1/2。 n. 当金属线管，塑料线管，金属接线盒，塑料接线盒混合使用时，金属线管和金属接线盒必须可靠接地。2管内穿线施工技术要求: a. 对穿管敷设的绝缘导线，其额定电压不能低于500V。 b. 管内线要在建筑物抹灰，粉刷及地面工程结束后进行，穿线前， 应将电线管内的积水和杂物清除干净。 c. 不同电压等级，不同回路和交流与直流的导线不能穿在同一根线管内。 d. 导线在管内不能有接头和扭结，接头要设在接线盒（箱）内。 e. 管内导线包括绝缘层在内的总截面积不应大于管子内空截面的40%。 f. 导线穿入钢管时，管口处应装设护线套保护导线。3控制屏柜安装技术要求： a. 基础槽钢安装允许偏差为：项 目允 许 偏 差mm/mmm/全长不 直 度15水 平 度15位置误差及不平行度5 b. 基础槽钢顶部要示出抹平地面10mm，并要有明显的可靠接地。 c. 控制屏柜安装在震动场所，要按设计要求采取防震措施。 d. 屏柜及屏柜内设备与各构件间联接要牢固，控制盘，继电保护盘，自动装置盘不能与基地槽钢焊丝。e. 盘柜单独或成列安装时，其垂直度，水平偏差以及盘柜面偏差和盘柜间接径的允许偏差为：项 目允许偏差mm垂直度（每米）1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成 列 盘面5盘 间 接 缝2 f. 盘、柜、台、箱的接地要牢固可靠，装有电器的活动门，要用铜软线与金属构架可靠联接。 g. 端子板安装应牢固、封闭良好，并能防潮、防尘、安装的位置要便于检查,成列安装时要排列整齐。 h. 盘、柜的油漆要完整，无损伤，固定电器的支架要刷漆，同一室内的盘柜面颜色要和谐一致。4校、接线施工技术要求： a. 接图施工，接线正确。 b. 导线与电器元件间采用螺栓连接、插接、焊接或压接等，必须牢固可靠。 c. 屏、柜内的导线不能有接头，导线芯线不能有损伤。 d. 电缆芯线和所配导线的端部要标以回路编号，编号正确，字迹清晰且不易脱色。 e. 配线要整齐、清晰、美观、导线绝缘良了，无损伤。 f. 每个端子的每一侧接线应为1根，不能超过2根。 g. 接地要用专用接地螺栓。 h. 引入屏柜的电缆应排列整齐，编号清晰避免交叉，固定牢固。 i. 盘柜内的电缆芯线要按垂直或水平有规律地配置，不能任意歪斜交叉联接，备用芯线长度要留有适当的余量。 J. 强弱电回路不要使用同一棍电缆，并且应分别成束分开排列。6火灾自动报警施工技术要求：a. 管内或线槽内穿线完成后，要对每一回路的导线用5OOV兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20。b. 灾探测器安装位置距墙边、梁边水平距离不小于0.5m, 周围0.5m内不能有遮挡物。c. 火灾探测器一般是水平安装，必须倾斜安装时，倾斜角度不大于45。d. 火灾探测器的底座要固定牢靠，导线联接采用压接或焊接，外接导线要留不小于15cm的余量。e. 火灾探测器的确认可，要面向便于人员观察的主要入口方向。f. 探测器探头在试车前再安装，安装前要妥善保管，并采取防尘、防潮、防腐蚀措施。g 手动火灾报警按钮要安装牢固不得倾斜。h手动火灾报警按钮的外接导线要留不小于10cm的余量，且端部有明显标志。i火灾报警控制器在墙上安装时，底边距地高度为1.5m, 落地安装时底边高出地坪0.10.2m。j火灾报警控制器要安装牢固，不得倾斜，引入控制器电缆要排列整齐，避免交叉。k电缆芯线和所配导线端部要标明编号，与图纸一致，端子板每个接线端接线不超过2根，电缆芯线和所配导线要绑扎成束，留有不小于20cm的余量。l火灾报警控制器的电源引入线要直接与消防电源联接，严禁使用电源插头，并有明显标志。m火灾报警控制器的接地必须牢固，并有明显标志。n 消防控制设备在安装前，要进行功能检查，不合格不能安装。o消防控制设备盘柜内不同电压等级，不同电流类别的端子应分开，并有明显标志。p系统接地装置的工作地线要用铜芯绝缘导线或电缆，通过墙壁时要加装保护套管。q 工作地线与保护接地线必须分开，保护接地导体不得利用金属软管。8弱电调试技术要求：a调试场所整洁、安静、有良好的工作照明，室内温度在1035之间，空气湿度不大于85%，无腐蚀性气体。b调试场所电源电压要稳定，电压不超过额定值的10%，直流电源不超过额定电压的5%。c调校使用的标准仪器要具备有效地鉴定合格证书，其基本误差的绝对值不超过被校仪器基本误差绝对值的1/3。d校验点要在全范围内均匀选取，单体调试至少选择5点，系统调试至少选择3点。e电话程控交换机在调试以前，必须详细阅读程控交换机用户技术手册，接触线路板时不用手触摸电路板上的元器件，抽换线路板时要关闭电源，半分钟后，待电路中电容放电完毕再抽换电路板。f闭路电视系统在调试时要按照使用说明书对各设备进行调试。g共用天线电视系统先进行单独设备的调整，逐一检查测试输出电平，最后根据系统要求进行调试。h火灾自动报警系统调试，要先分别对探测器，区域报警控制器，集中报警控制器，火灾警报装置和消防控制设备等逐一进行单机通电检查，对报警控制器作下列功能检查：1）火灾报警自检功能；2）发音、复位功能；3）故障报警功能；4）火灾优先功能；5）报警记忆功能；6）电源自动转换和备用电源自动充电功能；7）备用电源欠压和过压报警功能。i用主电源和备用电源供电分别检查火灾自动报警系统的各项控制功能和联动功能，并使系统连接运行120h，确保其无故障。（六）、质量保证措施： 1）端正经营管理思想，把“质量第一”的方针全面落实到一切经营管理与生产活动之中。 2）对管理层和操作层进行质量意识教育，严字当头，常抓不懈，以标准化、规范化的工作质量来促进好工程质量，操作层深入开展“三工序管理”做到检查上工序保证本工序，服务下工序，使施工全过程处于受检查状态，对不合格的分项工程“推倒”重来，自觉返工，养成“严、细、实、快”的工作作风。 3）落实技术、质量责任制，实行单位工程负责人制度，以质量树信誉。 4）施工人员在施工过程中，必须认真进行自检，互检，凡不符合质量要求的原材料量一律不准使用。 5）分项工程质量验评，由单位工程负责人组织， 技术员、班长、专职质检员进行评定和核验，要对分项工程的保证项目，严格按标准检查评定。 6）加强原材料的质量管理，对不合格的材料严禁使用，材料的出厂合格证与试验报告，由资料员保存整理归档。 7）开展全面质量管理，有计划建立QC小组，选择课题，开展QC活动。 8）工序交接手续要清楚关键部位要同质量部门共同验收。 9）严格质量检查制度，推行质量否决权和质量通病的处罚，专职质检员和专业施工员坚持经常性的检查，项目班子每月组织一次重点抽查。10）工程严格执行国家计量法规，所有计量器具，标准仪器仪表必须经计量部门鉴定合格后出具鉴定合格书方可使用，凡使用的计量器具，标准仪器仪表必须在工程及质检记录上标明其型号及编号，所有使用的计量单位全部采用国家计量局公布的法定计量单位。11）坚持按设计图纸要求施工，不得任意修改，没有设计修改同意签证书而进行修改的工程不进行质量评定。12）建立质量奖惩制度，对于施工质量和质量管理上有突出成绩者给予奖励，对于质量工艺作风低劣，质量通病重复发生，违反规程规范，验评标准的予以处罚。13）坚持持证上岗制度，从事弱电
