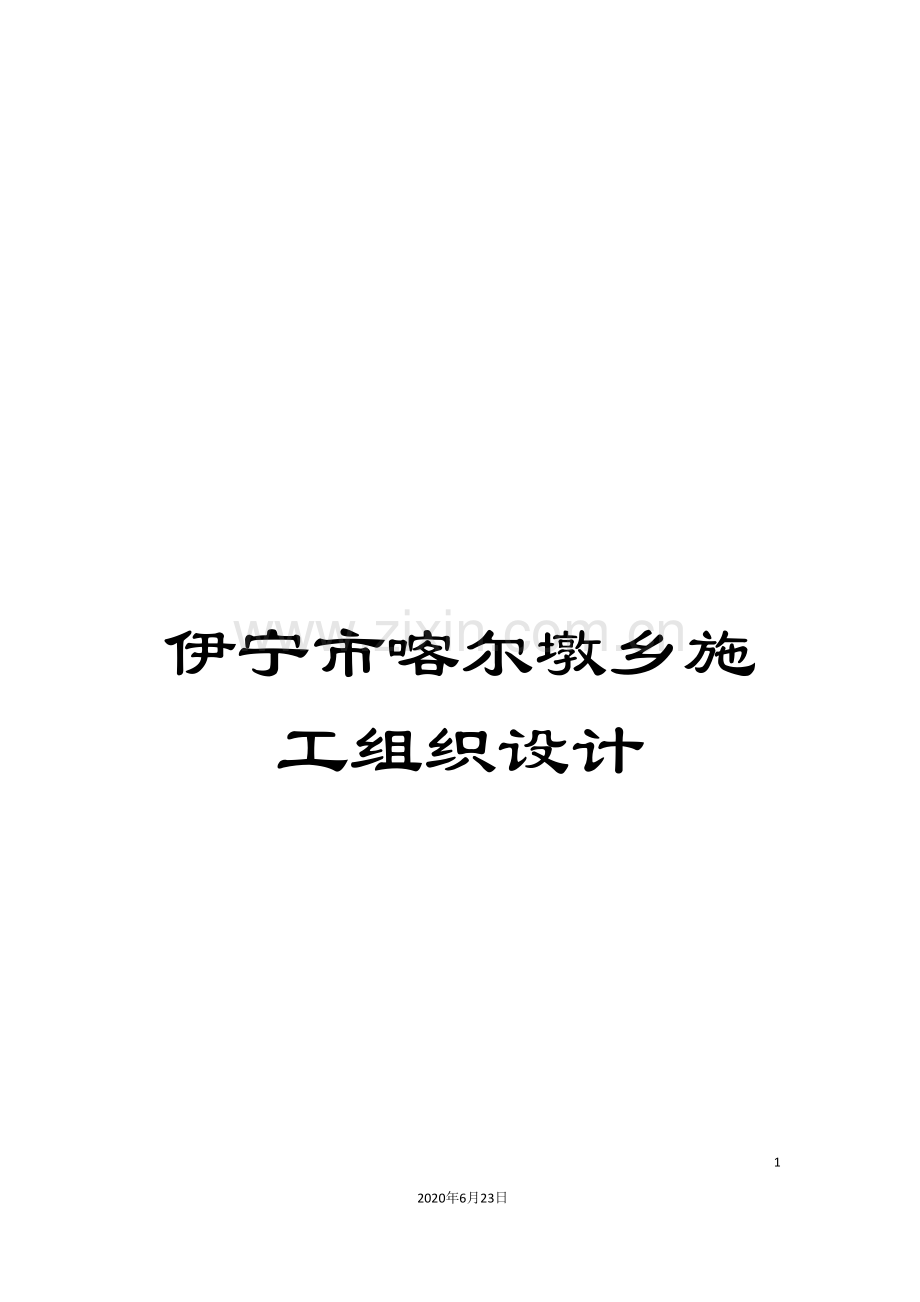

伊宁市喀尔墩乡施工组织设计

126
2020年6月23日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
山西省第二建筑工程公司
伊宁市喀尔墩乡人民政府富民安居小区
施工组织设计群体工程
第一章 编制依据及说明
1.1 建设项目基础文件
1.1.1 工程承包合同
伊宁市喀尔墩乡人民政府富民安居小区工程施工总承包合同
1.1.2 伊宁市喀尔墩乡人民政府富民安居小区工程中标通知书
1.1.3 建设领域相关的法律、 法规和地方性规定, 工程建设强制性条文, 现行的国家、 行业、 地方规范、 规程及标准图集。
1.1.4公司《质量手册》、 《环境/职业安全健康手册》和《程序文件》。
1.1.5 由伊犁哈萨克自治州建筑勘察设计研究院设计
伊宁市喀尔墩乡人民政府富民安居小区工程施工图
图纸类别
图纸编号
出图日期
建筑施工图
1A#～14#楼(建1～建14)
.04
结构施工图
1A#～14#楼(结15～结25)
.04
设施施工图
1A#～14#楼(水26～水30)
.04
电气专业施工图
1A#～14#楼(电31～电39)
.04
1.2 工程建设政策、 法规和规范资料
类别
文件名称
国

家
《中华人民共和国建筑法》1997第91号
《中华人民共和国环境保护法》1989第22号
《中华人民共和国计量法》
《中华人民共和国合同法》
《中华人民共和国安全生产法》 第20号
《建设工程质量管理条例》
《建设工程安全生产管理条例》

类别
序号
名 称
编 号
国

家
1
工程测量规范
GB50026—
2
建筑工程施工质量验收统一标准
GB50300—
3
建筑地基基础工程施工质量验收规范
GB50202—
4
混凝土结构工程施工质量验收规范
GB50204—
5
地下工程防水技术规范
GB50108—
6
地下防水工程质量验收规范
GB50208—
7
建筑地面工程施工质量验收规范
GB50209—
8
砌体工程施工质量验收规范
GB50203—
9
屋面工程质量验收规范
GB50207—
10
屋面工程技术规范
GB50345—
11
建筑装饰装修工程质量验收规范
GB50210—
12
住宅装饰装修工程施工规范
GB50327—
13
建筑地面工程施工质量验收规范
GB50209—
14
建筑节能工程施工质量验收规范
GB50411—
15
建筑给排水及采暖工施工程质量验收规范
GB50242—
16
通风与空调工程施工质量验收规范
GB50243—
17
建筑电气工程施工质量验收规范
GB50303—
18
建筑工程项目管理规范
GB/T50326—
19
建筑施工组织设计规范
GB/T50502—
21
底压配电设计规范
GB50054-
22
建筑照明设计标准
GB50034-
23
住宅设计规范
GB50096-
24
建筑电气工程施工质量验收规范
GB50303-

25
建筑设计防火规范
GB50016-
26
建筑物防雷设计规范( )
GB50057-
27
建筑物电子信息系统防雷技术规范
GB50343-
28
采暖通风与空气调节设计规范( )
GB50019-
29
住宅设计规范( )
GB50096-1999
30
住宅建筑规范
GB50368-
31
民用建筑热工设计规范
GB50176-93
32
建筑给水排水设计规范( )
GB50015-
33
建筑灭火器配置设计规范
GB50140-
34
建筑设计防火规范
GB50016-

行

业

1
建筑施工高处作业安全技术规范
JGJ 80-91
2
施工施工扣件式钢管脚手架安全技术规范
JGJ-130-
3
施工现场临时用电安全技术规范
JGJ 46-
4
钢筋焊接及验收规程
JGJ 18-
5
混凝土泵送施工技术规程
JGJ∕T10-95
6
建筑施工模板安全技术规程
JGJ 162-
7
建筑机械使用安全技术规程
JGJ33-
8
回弹法检测混凝土抗压强度技术规程
JGJ∕T23-
9
建筑施工安全检查标准
JGJ -99
10
民用建筑电气设计规范
JGJ 16-
11
住宅建筑电气设计规范
JGJ 242-
12
地面辐射供暖技术规程
JGJ142-

其

她
1
伊宁市喀尔墩乡人民政府富民安居小区工程岩土工程勘察报告
2
设计交底、 设计变更通知、 洽商记录
3
山西省第二建筑工程公司技术质量管理办法
4
质量、 环境、 职业健康安全管理手册、 程序文件
5
建设部关于进一步做好建筑业10项新技术推广应用通知

类 别
名 称
编 号

图

集
砌体结构构造
新06G605-1
建筑物抗震构造详图
新97G329
钢筋混凝土过梁
新06G312
钢筋混凝土雨篷、 挑檐
新06G311
建筑构造详图
新97G323
门、 窗、 洞口边框加固
新06G501
住宅厨房卫生间变压式排气道
新08JT902-1
新06G308_现浇钢筋混凝土楼梯
新06G308

第二章 工程概况
2.1 工程构成状况
2.1.1 工程介绍:
序号
项目
内容
1
工程名称
伊宁市喀尔墩乡人民政府富民安居小区1A#～14#住宅楼
2
工程地址
伊宁市英阿亚提村北环东路
3
建设单位
伊宁市喀尔墩乡人民政府
4
设计单位
伊犁哈萨克自治州建筑勘察设计研究院设计
5
勘察单位
伊犁哈萨克自治州建筑勘察设计研究院设计
6
监理单位
新疆卓越项目管理有限公司
7
质量监督单位

8
安全监督单位

9
施工总承包单位
山西省第二建筑工程公司

10

合同范围
发包人提供的招标施工图纸, 变更图纸以内的土方工程、 地基处理、 基础、 主体结构、 装饰装修、 给排水、 采暖、 电气工程等全部设计内容
11
合同性质
预结算加签证
12
质量目标
合格
13
合同工期
416天
2.2 各专业工程设计概况
2.2.1 建筑设计概况:
序号
项目
内 容
1
建筑功能
1A#～14#楼( 15栋)
其中地下一层为储藏室, 地上六层为住宅
2
建筑特点
本建筑为群体建筑
3
建筑面积
建筑占地面积
53359.5m2
总建筑面积
73141.98 m2
4
建筑层数、 高度
地上
6层／17.85
地 下
一层
5
建筑层高

地下部分层高

1A#～14#楼( 15栋)
2.19 m
地上部分层高
1A#～14#楼( 15栋)
2.8 m
6

绝对高程
1A#
670.450
4#
670.450
9#
668.850
1B#
670.550
5#、 6#
670.950
10#
669.600
2#
670.150
7#
670.050
11#
668.650
3#
670.650
8#
669.650
12#
669.250
13#
668.450
14#
668.850

基底标高
-4.7 m
7
建筑防火
地下室为每单元设一个防火分区, 与住宅共用的楼梯间在首层采用耐火极限不低于2小时的不燃烧体隔墙和乙级防火门, 将地下部分和地上部分的连通部位完全隔开; 地上部分每个单元为一个防火分区
8
外墙外保温
采用岩棉板保温材料
9
外装修
屋顶
SBS改性沥青防水卷材
外墙装修
乳胶漆
门窗工程
塑钢窗
屋面
非上人屋面
10
内装修
公共走廊
地面: 细石混凝土 墙面: 乳胶漆 顶棚: 石膏
户内
厨、 卫
地面: 防滑地砖 墙面: 乳胶漆 顶棚: 乳胶漆
顶棚
卧室、 餐厅、 客厅、 卫生间: 乳胶漆 楼梯:石膏
墙面
卧室、 餐厅、 厨房、 客厅: 乳胶漆
地面
卧室、 餐厅、 客厅: 陶粒混凝土
阳台、 管道井、 楼梯间: 细石砼
门
防盗门
11
防水工程
地下室
见结施说明砖墙竖向防潮做法
厨房、 卫生间
聚氨酯涂防水涂料, 附加一层无纺布涂层
屋面防水
等级
防水等级为Ⅲ级

2.2.2 结构设计概况:
序号
项目
内 容
1
土质、 水位
土
质
情
况
基础
持力
层地
基承
载力
1A#～13#楼

粉土
fKa = 125 Kpa
经综合分析, 采用勘察提供的碎石土换填垫层处理方案, 向下挖至基础底面下1.5米, 处理后地基承载力特征值采用220 Kpa
地下水水质
未见地下水
2
建筑物地基
原基础底面向下挖1.5米进行换填碎石土
3
结构形式
基础结构形式
砖墙下素砼条形基础和柱下钢筋砼独立柱基础, 厚度400 mm
主体结构形式
砖混结构
屋盖结构形式
现浇钢筋混凝土平面屋盖楼板
4

混凝土
强度等级

基础垫层
C15
条形基础砼
C25
独立柱基础、 独立柱
C30
构造柱
C20
楼层梁、 板; 屋面梁、 板
C20
圈梁、 过梁
C20
楼梯板、 楼梯梁
C20
雨棚、 挑檐板
C30
顶层构架梁、 柱
C30
5

砌筑

地下室
MU10普通粘土砖,M10水泥砂浆砌筑
一层～六层
MU10多孔砖,M10混合砂浆砌筑
女儿墙
MU10普通粘土砖, M5混合砂浆砌筑
挑梁及梁上
BO6加气混凝土砌块, M5混合砂浆砌筑
6
抗震等级
抗震设防烈度
7度
建筑抗震设防类别
丙类
7
钢筋类别
一级钢
φ6、 φ8、 φ10、 φ9、 φ14、 φ16
二级钢
Φ12、 Φ14、 Φ16
8
钢筋连接
形式
闪光对焊
梁
电渣压力焊
柱
9
主要结构尺寸尺寸( mm)
地上外墙厚度
370
地上内墙厚度
240
地下室顶板厚度
150
阳台及挑窗板厚度
80
其余各层楼板厚度
100

2.2.3 专业设计概况:
序号
项目
设 计 要 求
系 统 做 法
管 线 类 别
1
给
排
水
系
统
上水
由市政供水
由干管到立管走管井、 水平管明装。
PP-R管
下水
洗浴废水、 厨房含油废水、 室内粪便污水排至室外管井
重力排水, 坡度4%0
UPVC排水管
雨水
内排
由立管管井排出
UPVC排水管
采暖
暖气片
由管道进引入, 水平串连
焊接钢管
2
电力
照明
供电负荷三级, 电源为220/390V电缆引入。
直埋电力电缆进入建筑物, 支线穿硬质塑料管暗敷
电线管
弱电
闭路电视、 电话、 网络、 热计量通讯系统。
放射式与树干式结合
电线管
避雷
三类防雷建筑
99D562
镀锌扁铁、 柱内主筋

2.3建设项目现场条件
拟建建筑物场地位于伊宁市喀尔墩乡, 国道218线东站转角北侧约300米处。
场地高程在666～672米之间, 场地地形相对平坦。地势由东北向西南微倾。坡度约2%左右, 场地地貌单元属于伊犁河冲、 洪积阶地。

第三章、 施工部署
3.1施工组织
3.1.1 项目经理部组织机构图( 见附图)
本工程实行项目管理模式, 项目经理由宗燕担任, 组织项目部。以工程施工全过程中进度、 质量、 安全、 文明施工、 环保生产为主线, 并负责对施工生产过程领导、 指挥、 协调、 决策, 处理解决各种矛盾。
为保证项目部管理层指令畅通、 有效。施工员将”施工任务书”月初下达各操作层, 并由签发人和执行人签字后实施, 项目部做好管理和督促。施工任务书工作内容完成后, 由签发人和管理部门进行检查验收, 按效果进行奖罚, 存在问题及时协调解决, 确保工期。
项目人员职责:
1、 项目经理
1） 执行国家各项政策法令, 遵守企业规章制度。
2） 履行公司承包合同, 执行公司的质量方针和质量目标, 认真落实程序文件的
有关规定, 实现工程质量目标。
3） 组织项目施工组织设计, 质量计划的编制及修改工作, 并领导全体员工认真
贯彻执行。
4） 参与公司与工程投资单位的投标议标工作。
5） 编制本项目的总体管理大纲, 实行标准化管理。
6） 负责对项目班子内部职能分工和工作协调。
7） 对工期、 质量、 安全、 成本进行动态管理和分析。
8） 审批各分包商的技术方案, 协调其履约行为。
9） 定期分析成本, 并对项目成员实行业绩考核。
10) 协调解决好有关部门的业务检查工作。
11) 全权处理项目施工管理过程中的各种问题。
12) 履行与上级主管单位之间签订的各项承包合同。
13) 组织交竣工验收及项目总结和工程款回收。
2、 项目工程师
1) 参与项目目标、 指标策划、 设计交底及图纸会审, 组织编制项目施工组织设计、 施工方案、 专业施工技术方案、 工艺标准, 并督导实施。
2) 组织评审并管理项目有效文件, 组织识别项目危险源和环境因素。
3) 编制工程施工方案( 含专业施工技术方案) , 审批分包单位的技术方案、 施工组织措施。组织单项施工方案、 技术措施和季节性技术措施的交底工作。
4) 编制项目季节性施工措施并组织落实。
5) 施工组织设计批准后, 组织技术交底工作并对执行情况进行监督与检查。
6) 组织新技术、 新工艺、 新材料和新设备的推广应用, 用技术手段保证和提高工程质量水平。
7) 参加项目事故、 事件不符合的调查、 分析、 评审工作, 检查纠正措施的落实。
8) 监督与检查技术质量资料管理工作。
9) 负责组织施工现场职工技术质量学习、 培训工作。
10) 领导现场技术质量及检验试验工作。
11) 负责工程设备及材料分供方的资质、 能力核定工作。
12)组织项目各项施工技术质量专题总结及技术质量管理的全面总结工作。
3、 项目技术员
1)参与项目目标、 指标策划, 参与设计交底、 图纸会审、 施工组织设计的编制和贯彻, 编写专项、 特殊工艺施工方案、 标准。
2)认真总结推广应用新材料、 新工艺、 新技术应用和新设备, 并写出应用总结报告。
3)监督检查施工记录、 材料试验记录及施工试验记录, 看是否符合规范及有关规定, 对可能出现的问题及时采取解决措施。
4)参加单项施工方案、 技术措施和季节性技术措施的交底工作, 并应详细做好交底记录。
5)参加及组织施工班组的”三检制”, 检查施工前的技术质量准备工作。
6)认真执行”三工序”管理, 确保每工序符合施工工艺及技术质量标准要求。
7)负责对工程材料和设备的选型、 报批工作, 负责测量、 计量管理工作, 建立台账。
8)协助质量员组织原材料试验, 积累原材料试验和复验资料, 把好材料试验关。
9)检查正式施工前做出的样板, 经检查报请认可后方可组织施工。
10)参与隐蔽工程验收, 参加结构验收和竣工验收工作, 积累及提供相关监控资料。
11)负责工程技术质量资料同步收集、 整理、 归档、 装订。
12)参与事故、 事件及不符合的调查评审, 监督其落实。
4、 项目施工员
1)对所负责专业工程的施工技术质量负直接责任。
2)参与项目策划和施工组织设计、 分项施工方案的编制, 按项目目标策划、 施工组织设计组织施工。
3)参加上级组织的技术交底, 并负责向班组进行分部分项、 检验批的技术交底。
4)负责落实单项施工、 季节性施工措施和成品保护的规定和措施方案。
5)深入现场组织指导施工操作, 检查工程质量, 督导班组进行自检、 互检和专检。
6)严格按照设计图纸、 施工规范、 操作规程、 工艺标准、 施工组织设计进行施工, 负责整理并提交施工技术资料。
7)对所管辖的分承包方的施工员所进行的技术交底的执行情况进行检查, 发现质量问题及时下发质量整改通知, 并监督其执行。
8)参加检验批、 隐蔽工程验收、 分部分项工程结构验收及竣工验收等工作。
9)及时准确做好有关施工技术资料, 做到与施工同步。
10)熟悉施工图纸与施工规范, 加强对分承包方施工员的技术指导工作。
11)参与事故、 事件及不符合的调查评审, 实施纠正预防措施。
5、 项目质量员
1)对工程质量负有认真检查、 正确核定、 严格把关和及时上报的责任。
2)参加设计交底和会审设计图纸, 领会设计意图, 掌握技术要点。
3)参加施工组织设计、 质量计划及一般施工方案的编制。
4)协助施工员检查督促班组落实施工技术方案, 进行工序自检、 互检和专检工作。
5)质量员抽查主要原材料、 半成品、 成品的质量和使用情况, 及时检查施工记录和试验结果, 把好材料试验关。
6)参加检验批、 隐蔽工程验收、 分部分项工程结构验收及竣工验收等工作, 并及时办理相关技术质量资料。
7)提出质量缺陷的防治措施, 对工程质量事故进行分析, 对不合格的分部、 分项、 检验批提出整改措施, 并行使质量处罚权。
8)发现工程质量事故、 事件不符合及时报告。参加工程质量事故的调查、 分析评审并监督技术处理方案的执行情况。
6、 项目试验员
1)在项目工程师领导下完成取样试验任务。
2)认真贯彻执行国家有关试验的法规和规范。熟练掌握各项试验标准和操作要求。
3)负责所管辖范围的原材取样、 砂浆、 砼试块制作、 养护及委托送试工作。
4)在项目工程师的指导下提出各种配合比的申请, 并做现场砂石含水率检测, 及时进行混凝土施工配合比调整。
5)填写委托试验单, 填写必须项目齐全、 字迹清楚、 不得涂改, 项目内容包括: 材料名称、 产品牌号、 产地、 品种、 规格、 进场数量、 使用部位、 出厂日期、 进场日期、 试验编号、 要求试验项目等。焊接试验, 除按上述要求填写外, 必须注明钢筋原材试验单编号, 焊工姓名、 焊工上岗证号及焊剂型号。
6)负责现场简易搅拌站试验工作, 协助检查商品混凝土配合比及混凝土质量验收工作。
7)负责冬施测温工作。
8)负责现场需检验试验项目的质量控制, 负责见证取样检验。
9)负责试验报表的统计上报、 施工试验资料的整理、 汇总、 归档等工作。
7、 安全员
1)积极贯彻和宣传安全规章制度。
2)制定安全工作计划, 进行方针目标管理。
3)协助领导组织安全活动, 制定或修订安全制度。
4)对职工进行安全教育, 协助上级做好对特殊工种的培训、 考核、 办签特殊工程上岗证。
5) 经常分析研究安全动态, 制止”三违”现象。
6) 及时填报安全报表, 搞好日常安全管理工作。
7)参加伤亡事故调查和对事故提出处理意见。
8)鉴定专控劳动保护用品, 并监督其符合要求。
8、 材料保管员
1) 严格验收入库物资的质量、 数量, 认真执行五不验收制度。
2)按物资性能维护保管所管物资, 防止损坏变质, 做到物资堆放四定位, 五五化, 整齐, 清洁美观和帐物卡三相符。
3) 现场材料要做到按图布料, 整方码垛, 插签挂牌, 文明堆放。
4)帐册单据日清月结, 报表及时。
5) 坚持月抽查, 季盘点, 年终清产, 发现盈亏损耗及时填写盈亏损耗报告单, 经领导批准后调整帐面。
6)遇有失盗、 火灾等紧急情况, 能迅速及时报警, 平日注意四防。
7) 钻研业务, 熟悉程序文件, 大练基本功, 达到”二知、 三会、 四懂”。
8)积极完成领导交办的临时性工作任务。
9、 采购员
1)严格执行《物资采购控制程序》和上级的其它有关规定。
2)熟悉材料需用计划和采购计划, 按采购通知单的要求完成采购任务。
3)采购时要从合格分供商名册中筛选, 进行”三比一算”, 努力降低采购成本。
4)建设单位提供的材料, 要执行《顾客提供产品控制程序》。
5)交库验收要保证数量足、 质量合格、 装卸路途不损失、 提货交货手续完善, 并按《进货检验和试验程序》提供产品出厂合格证和其它资料。
6)经常深入市场了解信息, 深入工地了解库房, 及时满足施工生产需要。
7)按时清理材料借款及差旅费借款帐, 清理所有表单, 装订成册, 记载采购时明细台帐。
8)积极完成领导交办的临时性工作。
9)认真学习现代化管理方法, 主动做好本职工作。
1) 协助项目经理搞好各项工作, 当好领导的助手。
10、 项目核算员
1)编制项目预算决算, 包括施工过程中变更等。
2) 编制调整并落实项目三级网络, 包括资源平衡。
3)委托外加工的洽谈及管理费用控制、 审核、 支付。
4) 外包劳动力的落实及管理费用控制、 审核、 支付。
5)分析预测工程总成本及阶段成本, 并提出措施。
6)催收工程进度款项, 专款专用, 并落实到位。
7) 工程其它费用的审核管理, 控制、 审核与支付。
8)经济类台帐报表的记载、 上报与经济活动分析。
9)项目施工过程中的各项统计资料、 台帐和核算。
3.2 工程总体目标
工期目标: 年 6 月 10 日开工至 年 7月31 日竣工
总 工 期: 416天
关键工期控制:
基础工程 7月27日— 8月15日
主体结构 8月17日— 10月31日
屋面工程 4月11日— 5月10日
竣工验收 7月21日— 7月30日
质量目标: 合 格
安全目标: 杜绝死亡, 重伤事故
轻伤事故频率控制在1%0以内
火灾事故为零
交通事故为零
环保目标: 环保生产守法施工, 控制污染减少扰民。

3.3 劳动力组织及协调协作
3.3.1 劳动力计划安排( 见附表)
针对本工程的质量目标, 将素质过硬、 操作技术水平较高的专业队伍, 组成本工程施工队伍, 按不同工种、 不同施工部位划分作业班组。在基础及主体结构施工阶段, 组成模板、 钢筋、 混凝土和砌体工程等4个专业施工班组, 并设木工班长1名、 钢筋工班长1名、 混凝土班长1名和瓦工班长1名。在装饰工程施工阶段成立抹灰和油漆涂料等专业施工班组, 其它工作由后勤班组负责。根据工程实际进度, 及时调配劳动力。各职能科室均在现场办公, 实行面对面的领导与协调, 由具有较强施工经验的工程技术人员负责本工程的各专业施工, 确保工程质量一次交验合。
3.3.2 劳动力组织
按照开工日期和总工期要求, 编制劳动力需要量计划, 组织各相关工种进场, 安排好进场职工生活, 并做好入场职工的教育工作, 经过教育增强质量、 安全、 防火、 防盗和文明施工意识。
3.3.3班组配备
作业层以各工种班组为主体, 选派操作技术精良、 能吃苦耐劳生产班组进场施工, 遵守各项规章制度, 严格遵守施工操作规程, 切实执行网络计划, 熟悉并执行质量验收标准, 为保证工程质量和进度奠定基础。
3.3.4主要班组选择
木工班、 瓦工、 混凝土工班、 钢筋班由责任心强、 技术精细、 技术力量雄、 施工经验丰富、 能承担各类工程、 吃苦耐劳、 敢打敢拼、 曾创出许多主体合格工程。
人员到岗到位: 所有施工管理人员在开工前一星期内到位, 施工操作人员则根据现场施工进度需要分批进场。
3.4施工段划分, 施工顺序
本工程单位工程较多、 质量要求较高, 工期非常紧张, 且场地狭小。为了保证基础、 主体、 装修均尽可能有充裕的时间施工, 保证按期完成施工任务, 应该综合考虑各方面的影响因素, 充分酝酿任务、 资源、 时间、 空间的总体布局。
3.4.1 总施工顺序上的部署原则:
结构及装修施工时各阶段必须遵循先地下、 后地上; 先结构、 后围护; 先主体、 后装修; 先土建、 后专业的施工规律。
3.4.2地基与基础工程为: 定位放线→挖土方→地基换填处理→垫层 →独立基础及混凝土条形基础→砖基础→防潮层→回填土等八个施工过程。
3.4.3砖混结构主体工程: 测量放线→构造柱钢筋→砌筑→构造柱模板→板模→板钢筋→水、 电预埋→板、 构造柱砼浇筑→养护。
3.4.4.装饰装修工程: 测量放线→立门窗口→屋面工程→室内抹灰→外墙外保温→楼地面→设备安装→门窗扇安装→台阶散水→土建、 安装收尾
3.4.5给排水工程: 预埋→给排水管道安装→卫生洁具安装→系统水压试验及调试→管道保温。
3.4.6采暖工程: 预埋→采暖管道安装→散热器安装→系统水压试验及调试→管道保温。
3.4.7电气工程: 电线、 电缆导管和线槽敷设→电线、 电缆导管和线槽敷线→电缆头制作→导线连接和线路电气试验→普通灯具安装→插座、 开关安装→建筑照明通电试运行。
为确保工期, 根据工程实际情况, 进行流水施工。在基础施工阶段, 土方采用机械大开挖, 挖至独立基础底标高, 垫层砼、 独立基础、 各施工工序进行流水施工作业, 防潮层、 回填土等分项工程施工穿插进行。在主体施工阶段, 同时抓好水、 暖、 电安装工程的预留予埋。主体施工完毕, 即抓紧屋面工程施工和室内外门窗框的安装, 为室内外装修创造条件。 装修工程待主体工程认证后插入抹灰 , 采取”由内下而上, 再由外上而下”的方法进行施工, 内外装修采取立体交叉作业, 同时进行水、 暖、 电安装工程, 室内外抹灰、 管道安装等基本完毕后, 再做地面, 最后室内细装。劳动力、 物资和机具根据施工过程的具体情况进行调整, 各工种穿插进行, 使各工序紧凑有序, 确保工程进度达到预期目标。
3.5 施工进度计划( 见附图)
3.6大型施工机械选用, 周转工具用量、 周转流程( 见附图)
3.7 施工总平面布置与管理
3.7.1施工现场平面管理规划( 见附图)
3.7.2临时用电施工
根据现场用电设备布置情况, 配电线路分三路铺设, 其中一路为照明线路。现场布线采用TN-S系统配电, 配线以埋地敷设为主。
现场配电按总配电箱、 分配电箱、 开关箱三级配电, 总配电箱及开关箱设漏电保护。生活区照明单独设照明配电箱, 在总箱内设计量设备, 控制现场用电计量
( 具体详见临时用水用电专项方案) 。

第四章 施工准备
4.1 技术准备
4.1.1向建设单位领取各专业图纸, 由资料员负责施工图纸收发, 并建立管理台账; 认真熟悉和审查施工图纸, 积极配合建设单位, 组织图纸会审与设计交底; 准备配齐与本工程有关标准图集、 规范、 规程和工艺标准。对施工人员进行规范、 工艺、 标准培训, 了解设计要求和技术标准, 编制针对性施工组织设计和专项施工方案。做好各项工程技术交底和安全交底工作, 每道工序开始前, 均须进行书面技术交底签发存档备查。
技术交底均采用三级制, 即项目部技术负责人→专业工长→各班组长技术交底均按建工集团工艺标准执行。层层交底签字, 技术负责人向专业工长进行交底要细致完善, 并要结合具体操作部位、 关键部位操作要点及注意事项、 质量通病等进行详细书面和口头交底工长接受后应及时详细地向作业班组进行交底。班组长接受交底后, 应组织工人进行认真学习、 理解、 施工意图和验收规范规定, 确保工程质量和施工进度按期完成。
4.1.2建立工程技术资料档案;
编制工程验收计划, 隐蔽工程验收计划、 砼试块制作计划、 材料检验计划、 检验批验收计划。
4.1.3编制质量计划, 对关键部位重点工序、 特殊部位及成品保护做详细技术操作控制措施。
4.2机械设备、 机具及材料准备工作
4.2.1材料准备
根据施工进度计划和施工预算工料分析, 对主要材料数量质量规格型号做好计划, 选择合格供货方按采购计划单拟定加工及定货计划, 签订供货合同。
4.2.2施工机械准备
按照施工组织设计中施工机械需用计划, 及时供应各种机械充分满足生产需用。本工程选用八台塔吊做垂直运输。
4.3施工测量及试验器具准备( 见附表)
4.4技术工作计划
根据工程特点, 经过详细技术论证, 按期编制周密、 合理施工组织设计及各分部工程施工方案。施工组织设计和方案必须经上级审批后实施, 技术交底及时准确并有针对性。
4.5施工组织设计方案编制计划( 见附表)

第五章 主要分部分项施工方法
5.1 施工准备
施工前我们将沿场区内主干道引入施工便道, 让场内有一个较好通车、 施工环境并符合”三通一平”, 便于加快施工进度。做好前期技术准备工作: 施工前认真组织图纸会审及设计交底工作, 做好变更记录; 并在此基础上做好施工组织设计深化设计, 编制各工序、 工种作业计划并落实到施工工长和作业班组。
5.2 测量放线
5.2.1定位放线及高程控制
1、 根据建设单位提供坐标点、 高程点, 分别以首层外墙为依据, 将外墙轴线交点用木桩测定于地面上, 在桩顶钉上小钉作为标志, 然后根据建筑平面图, 将主要轴线测出, 并复核轴线间距离, 使误差在允许偏差范围内。
2、 测量放线工作要认真细致, 派专业性强人员负责测量, 经有关人员检验后方可施工。
3、 掌握水准点标高, 轴线控制点, 地下原有障碍物等资料。
4、 全站仪、 经纬仪、 水准仪及钢尺等检测工具按要求进行检验。
5、 高程控制根据设计图纸和建设单位提出的水准点, 在现场建筑物周围测设出水准测量控制点不少于三个, 做出控制点, 进行高程控制。基坑开挖后, 当基坑快挖到设计标高时, 在基坑四壁打入木桩, 在木桩上引测同一高程的标高, 以便根据标点拉线, 修整坑底。当完成±0.000后, 将±0.000标高线引测到建筑物各边转角墙上, 并弹出楼层的50cm线, 而后施工各层, 均在此用钢尺直接向上引测各层标高。
5.2.2建筑物沉降观测
纵横墙交接处应设置观测点。观察点不少于4个, 以便保证沉降观测结果的正确性。水准点应尽量与观测点接近, 其距离不超过50米, 以保证观测精度。
施工现场内设置3个水准点并砌砖保护, 做为引测高程和沉降观测依据。
本工程在第一层设点观测, 当一层结构模板拆除后第一次设点观测, 以后每增加一层观测一次, 装修开始后每月观测一次, 交工后第一年观测三次绘制沉降观测成果图交业主存查, 直至沉降稳定为止。
1、 沉降观测点制作、
预埋的观测点为角钢上焊六角螺帽, 观测点设在+0.5m处。
2、 观测点测设
按要求布置沉降观测点, 观测点应牢固稳定, 确保点位安全, 能长期保存, 要保证在点上能垂直垂尺和良好通视条件。
3、 沉降观测工作要求
沉降观测是一项较长期系统观测工作, 为了保证观测成果正确性, 应尽可能做到四定: 固定人员观测和整理成果; 固定使用水准仪和水准尺; 使用固定水准点; 按规定日期、 方法及路线进行观测。
5.3土方工程
5.3.1确定自然地坪进行土方开挖, 基底标高为-4.7 m, 挖土机一次挖至距基底300mm厚, 采用人工开挖, 放坡系数按1:0.33放坡。因开挖深度未超5m,故不作基坑处理。
( 具体土方深度详见土方专项方案) 。
5.3.2为防止基坑浸泡, 开挖时预先考虑在基坑四周设置排水沟, 挡水土堤。利用开挖出的土沿周边堆成土堤, 防止地面水流入坑内。坑内做好排水沟、 集水井以便抽水。
5.3.3开挖过程中, 经常检查基坑的中心线和几何尺寸, 发现问题及时纠正, 开挖距基底设计标高约1m左右时, 进行抄平。在两侧边坡上每隔5m左右测设水平桩以控制标高, 防止超挖。
5.3.4基坑开挖完毕及时办理验槽手续。
5.3.5重物距边坡的安全距离: 汽车不小于3m, 土方、 材料堆放不小于1m, 堆土高度不大于1.5m。
5.3.6注意事项:
1) 开挖时应注意地下已有管线布置, 避免破坏原有管线。
2) 挖土过程中应由测量员及时将标高引测至基坑壁上, 并随时检测, 避免超挖。
3) 基坑开挖完毕后, 应及时进行验槽, 办理验槽手续, 并尽快进行混凝土垫层施工, 防止暴晒和雨水浸泡造成基土破坏。
4) 开挖过程中经常检查基坑的几何尺寸。在挖土过程中发现异常情况时, 立即停止挖土, 并立即查清原因和采取措施后, 方能继续挖土。
5.4、 地基处理
地基处理采用人工碎石土换填垫层法:
5.4.1、 从基础外边缘向外扩槽每边不小于1.5米, 向下挖至基础底面下1.5米。
5.4.2、 用15吨及15吨以上振动式压路机进行碾压, 不少于8遍。
5.4.3、 碎石土分层碾压, 要求每层虚铺厚度不大于300毫米, 压实系数不小于0.97。且须有资质单位出具实验报告, 并应进入验收资料。
5.4.4、 碎石土材料为天然级配圆( 角) 砾, 大于20mm粒径含量占35.0-45.0%, 最大粒径不大于50mm, 含泥量不大于5%, 不均匀系数大于5, 无植物根系和建筑垃圾。
5.5 钢筋工程
钢筋HPB235: Φ6、 Φ8、 Φ9、 Φ10、 Φ12、 Φ14、 Φ16
钢筋HRB335: Φ12、 Φ14、 Φ16
5.5.1 钢筋检验与存放
1、 钢筋进场时, 材料员必须先进行自检, 验证钢材质量证明书, 其内容包括: 钢筋级别、 强度和等级、 牌号、 规格、 数量、 力学性能、 工艺性能、 化学成份、 定货日期、 检验部门印章、 合格证编号。合格证所列项目齐全准确, 所列力学性能、 工艺性能、 化学成份符合相应技术标准, 钢筋规格、 型号与采购计划相符。钢筋质量证明书最好为原件, 若用复印件时, 要加盖原件存放单位公章。并需分批作机械性能试验。使用中发现钢筋脆断、 焊接性能不良和机械性能显著不正常时, 还应进行钢筋化学成分分析, 严禁不合格钢材用于该工程。
2、 钢筋进场后, 按批进行检查和验收, 钢筋取样复试, 由监理工程师进行见证取样, 每批重量不大于60t, 复试合格后报监理工程师验收, 方可使用。试验时, 如有一个试验结果不符合规范规定数值时, 则应另取双倍数量试样, 对不合格项目作第二次试验, 如仍有一根试样不合格, 则该批钢筋不予验收, 不能用在正式工程上。
3、 钢筋运到加工工地后, 必须严格分批按同等级、 牌号、 直径、 长度分别挂牌堆放, 不得混淆。
4、 存放钢筋场地要进行平整夯实, 铺设一层碎石, 条件允许可浇筑砼地坪, 并设排水坡度, 四周挖设排水沟以利泄水。堆放时, 钢筋下面要垫以砼条台, 离地且不宜少于20cm 以防钢筋锈蚀和污染。
5、 钢筋半成品要分部、 分层、 分段并按构件名称、 号码、 顺序堆放, 同一部位或同一构件钢筋要放在一起, 并有明显标识, 标识上注明构件名称、 部位、 钢筋型号、 尺寸、 直径、 根数。
6、 加工场地及加工机械
钢筋加工场地布置在施工区域内合适地方, 具体布置详见施工总平面布置图。施工钢筋加工生产线, 布置钢筋切断机、 弯曲机、 调直机等。
7、 作业安排
由于钢筋加工量较大, 且规格、 型号繁多, 必须周密部署, 并根据总控施工进度计划, 由专业钢筋工长编制详细钢筋加工计划, 各加工计划除和总进度计划吻合外, 同时要满足现场实
