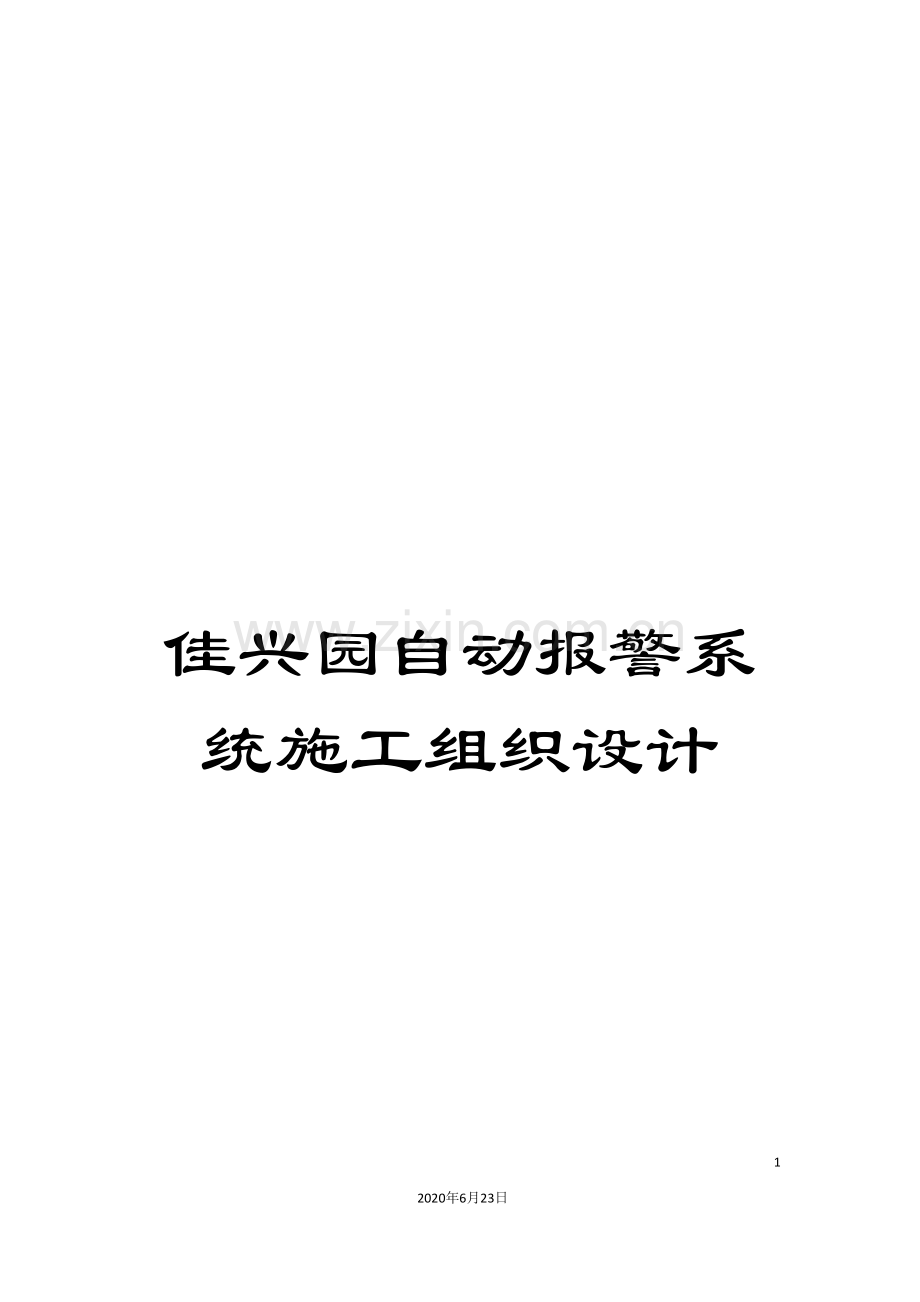

佳兴园自动报警系统施工组织设计.doc

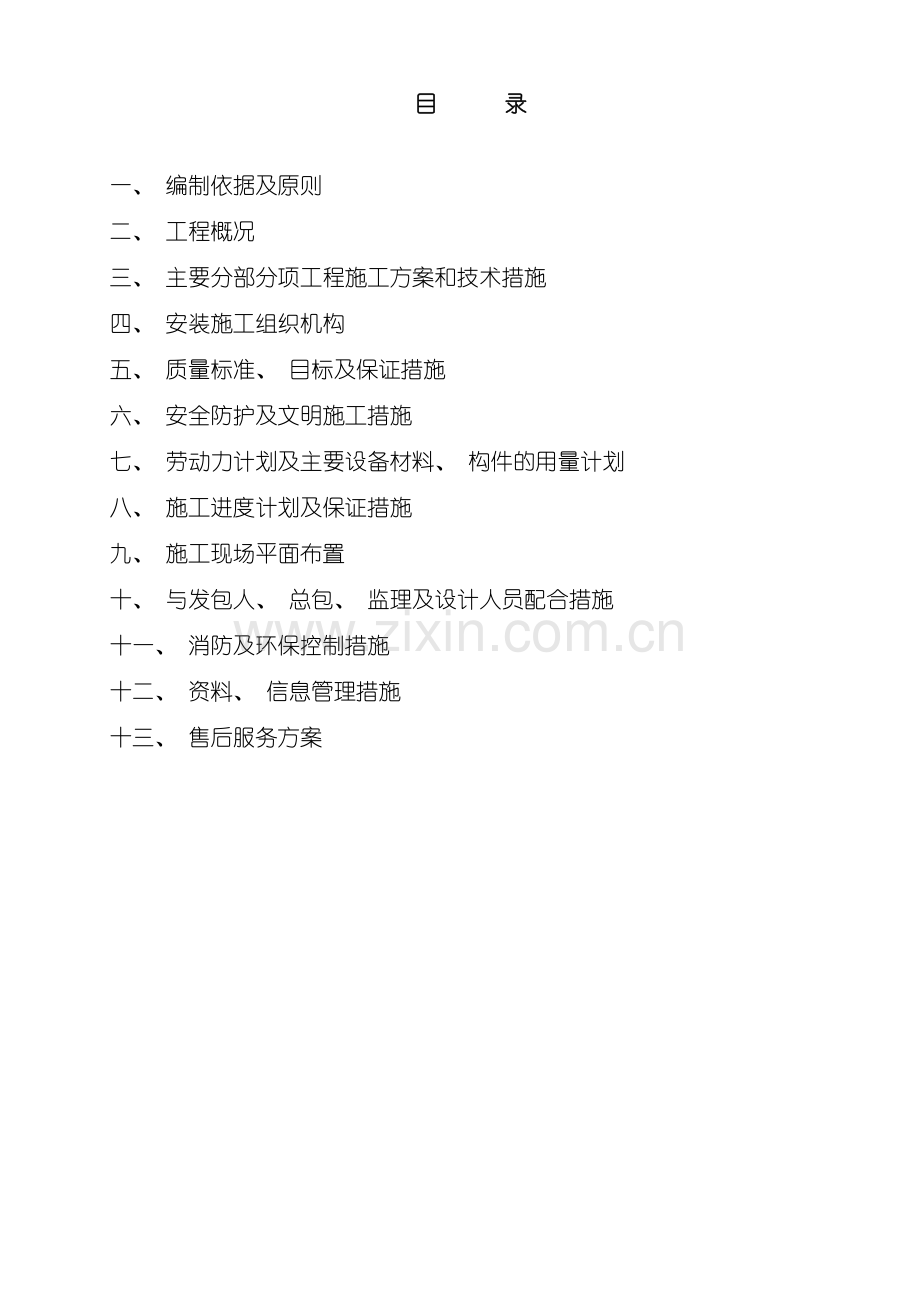

佳兴园自动报警系统施工组织设计1072020年6月23日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。目 录一、 编制依据及原则二、 工程概况三、 主要分部分项工程施工方案和技术措施四、 安装施工组织机构五、 质量标准、 目标及保证措施六、 安全防护及文明施工措施七、 劳动力计划及主要设备材料、 构件的用量计划八、 施工进度计划及保证措施九、 施工现场平面布置十、 与发包人、 总包、 监理及设计人员配合措施十一、 消防及环保控制措施十二、 资料、 信息管理措施十三、 售后服务方案一、 编制依据及原则1.1国家颁布的建筑设计防火规范及施工验收规范1.1.1建筑设计防火规范GB50016- ; 1.1.2建筑内部装修设计防火规范GB50222-95( 修订版) ; 1.1.3火灾自动报警系统设计规范GB50116-98; 1.1.4火灾自动报警系统施工及验收规范GB50166-92; 1.2国家颁布的有关建筑安装工程消防系统施工技术标准、 要求1.2.1火灾报警控制器GB4717- ; 1.2.2消防联动控制系统GB16806- ; 1.2.3火灾显示盘通用技术条件GB7429-98; 1.2.4手动火灾报警按钮技术要求和试验方法GA5-1991; 1.2.5建筑电气安装分项工程施工工艺标准; 1.2.6强制性认证和型式认可消防产品目录( 最新版) ; 1.2.7建筑设备施工安装通用图集91SB; 1.2.8建筑电气施工安装通用图集92DQ; 1.2.9火灾报警及消防控制安装通用图集96SX501; 1.2.10室内管道支架及吊架安装图集03S402。1.3北京市建筑工程资料管理规程DBJ01-51- 。1.4本公司为贯彻质量管理体系GB/T19001- idtISO9001: 、 环境管理体系GB/T24001- 和职业健康安全管理体系GB/T28001- 标准要求制订的”质量、 环境和职业健康安全管理体系文件”( 管理手册及程序文件) 。二、 工程概况2.1工程概况综合说明2.1工程综合说明: 工程名称: 北京佳兴园6号楼消防工程; 建设规模: 占地6009耐火等级: 二级结构形式: 混凝土框架结构 局部钢架结构2.2本工程消防系统施工内容构成: 本消防报警控制系统工程安装施工的内容由火灾报警控制系统、 消防广播系统、 消防电话系统构成。2.3消防报警控制系统( 包括火灾报警及联动控制系统、 消防广播系统) : 2.3.1防护等级: 火灾自动报警系统的防护等级按二级设置。2.3.2系统组成火灾自动报警系统; 消防联动控制系统; 火灾应急广播系统; 消防专用电话系统及消防系统接地。2.3.3火灾自动报警系统本工程为集中报警系统, 对火灾信号和消防设备进行监视及控制。1) 在餐厅、 厨房、 楼梯间、 走廊等场所设置感烟/感温探测器, 在厨房有可燃气体的房间设可燃气体探测器, 此探测器联动屋顶相应风机。2) 在本建筑的各层主要出入口、 疏散楼梯口及人员通道上适当位置设置手动报警按钮及消防对讲电话插口。3) 在消火栓箱内设置消火栓按钮。4) 火灾自动报警控制器可接收感烟、 感温探测器的火灾报警信号及水流指示器、 湿式报警阀、 手动报警按钮、 消火栓按钮的动作信号; 还可接收排烟阀的动作信号。2.3.4消防联动控制消防控制室内设置联动控制台, 其控制方式分为自动手动控制、 手动硬线直接控制。经过联动控制台, 可实现对消火栓系统、 自动喷水系统、 电梯运行、 火灾应急广播、 火灾应急照明等的监视及控制。火灾发生时可手动/自动切断空调机组、 通风机及其它非消防电源。消火栓按钮、 防排烟风机等设备的强电联动控制线缆可走强电竖井内消防桥架。2.3.5火灾应急广播系统在消防控制室设置火灾应急广播( 与公共广播、 背景音乐合用) 机柜, 机组采用定压式输出, 。火灾应急广播按建筑层或防火分区分路, 每层或每一防火分区为一路。2.3.5.1在餐厅、 走廊、 楼梯间、 电梯厅等公共场所设置火灾应急广播扬声器。2.3.5.2火灾发生时, 消防控制室值班人员根据火情, 自动或手动进行火灾应急广播, 及时指挥、 疏导人员撤离火灾现场。播放疏散指令的控制程序如下: 二层及二层以上楼层发生火灾, 应先接通着火层及其相邻的上下层; 首层发生火灾, 应先接通本层、 二层及地下各层; 含多个防火分区的单层建筑, 应先接通着火的防火分区及相邻的防火分区。2.3.6消防专用电话系统在消防控制室内设置消防专用直通对讲电话总机; 除在手动报警按钮上设置消防专用电话塞孔。三、 主要分部分项工程施工方案和技术措施3.1消防系统原理及控制过程3.1.1火灾报警: 探测器或人员经过手动报警按钮, 向消防控制中心报警。经过消防应急广播系统疏散人员、 指挥灭火。3.1.2火灾时, 可强制切断该防火分区的正常照明、 空调等非消防系统用电, 接通火灾应急照明和疏散标志灯。3.1.3火灾时, 可经过每层电话插空和重要部位的电话与消防控制中心联系; 消防控制中心设119外线电话。3.2消防系统联动流程消防系统联动流程图防火灾扩大切非消防电源消火栓按钮喷淋泵喷头消火栓灭火手动按钮人协助人员撤离风机消防电梯消防广播控制器探测器火情消防泵3.3工程施工顺序3.3.1施工顺序原则要求: 先下后上, 先干管后支管, 先局部后系统的原则, 按层进行施工, 配合总包方的施工顺序进行合理施工。其中, 能够平行作业的施工项目应尽可能同步进行, 以缩短工期。3.3.2消防报警控制系统( 包括火灾报警及联动控制系统、 消防广播系统) 的施工, 应按以下顺序进行: 施工准备及现场勘测明装管路铺设管内穿线涮锡绝缘摇测设备安装系统调试消防检测消防验收。3.4消防报警控制系统的安装施工根据消防工程的要求, 本部分的施工包括除图纸上的预埋管路敷设以外的整个建筑所有的火灾报警及联动控制系统的扫管、 管内及线槽布线、 模块箱及端子箱的安装、 压线、 设备安装、 调试和试运行。3.4.1设计要求: 3.4.1.1消防报警系统各类线缆线型均根据设计图纸要求进行。3.4.1.2管线敷设: 火警与广播通讯线路导线干线敷设在消防线槽内, 线槽外涂防火漆, 设有吊顶的房间、 走廊、 门厅等场所, 在吊顶内加穿金属软管敷设, 金属软管不应超过1米, 且均涂防火涂料。3.4.1.3每层弱电竖井内设消防端子接线箱。3.4.2自动报警系统的安装施工: 3.4.2.1施工流程如下: 调试验收调试由局部到系统进行模块箱及端子箱安装校线现场设备底座安装管内穿线及线槽布线设备安装标高、 位置准确、 固定牢靠用摇表检查线路是否开路/短路/接地位置符合设计和规范要求核对规格型号, 管及槽内不得接头、 被扣和打结等单机调试明装管路铺设清除管内杂物并根据图纸核对确定管路是否畅通及到位接线及端子压线保证可靠连接线路检查按回路/总线检查线路是否开路/短路/接地或电阻过低3.4.2.2材料及设备报验: 按施工进度整理所有材料设备的样本或样品、 产品目录资料和装配图, 包括每种系统和控制屏的接线和控制图, 报请甲方/监理审批。电气材料进入施工现场前, 核验品牌、 材料合格证、 相关的检测证明、 报告等必备文件, 并存档。导线进入工地投入使用前, 核验导线电压等级、 截面、 型号、 颜色等是否符合设计要求, 并满足同一防火区内相同用途导线的截面、 型号、 颜色等保持一致。防报警设备及其材料进入现场前, 核验生产厂家、 产品型号、 合格证、 国家指定的消防产品质量监督部门出具的产品合格检测报告, 并确定为甲方及监理认同的产品。设备和材料安装前, 还将向甲方/监理提交被控设备的接口信号要求, 见下表: 被控设备所配模块接口要求备注被监视设备输入模块提供无源干触点被控制设备输出模块控制信号: 24V, 300mA( 继电器) /24V, 700mA( 风口、 风阀) 输入模块反馈信号: 无源干触点在工程进行中的适当阶段, 要报送以下资料供甲方/监理审批: 经协调的电缆路由图, 电缆在线槽内的排列图, 电缆的固定方法等。对建筑及结构之要求。3.4.2.3明装管路铺设、 管内穿线: ( 1) 明装管路铺设: 本工程当前图纸上显示的火灾自动报警管路采用明装管路铺设方式, , 进场后, 我公司将根据甲方批准的施工图纸, 根据现场实际情况敷设火灾自动报警管道。电线管安装前要求对管道内部清理, 电线管切割用钢锯手工切割, 并要求用锉刀将断口锉平刮光。电线管弯头制作用弯管器制作, 管径为50mm以下时, 用手柄弯管器制作弯管, 管内无需灌砂。管径大于50mm时, 用滑轮弯管器制作弯管, 管内必须充实细砂。确保弯管时不出现过大的扁凹现象。弯管时将管焊缝置于侧面, 弯曲处不应出现裂缝, 弯扁程度不应大于管径的10%。电管之间的连接采用丝扣连接, 管端的套丝长度不应小于管接头长度的1/2, 在管接头两端应焊接接地线。与接线盒采用螺母连接。先在管子上旋上一个锁紧螺母( 俗称根母) , 然后将盒上的敲落孔拿掉, 将管子穿入孔内, 再用手旋盒内螺母, 最后用手板把盒外锁紧螺母旋紧, 钢管进入灯头盒、 开关盒、 接线盒及配电箱时, 露出锁紧螺母的丝扣为2-4扣。( 2) 管内穿线: 管内穿线的流程为: 选择导线穿、 带钢丝放线及断线导线与带线的绑扎装护口穿线导线接头接头包扎线路检查绝缘摇测管内穿线的一般要求: 根据现行国家标准火灾自动报警系统设计规范及设计图纸的规定, 报警线路、 广播线路、 消防电话线路由于电线的种类、 电压、 电流等不同, 不得穿在同一管内或线槽的同一槽孔内; 穿线时在每个管口设置护口进行保护; 穿线时要将线顺直、 放平, 导线在管内或槽内, 不得有背扣, 打结现象; 导线在管内或槽内不得有接头, 导线的接头在接线盒内焊接或用端子连接, 接线盒甩出线为1520cm; 穿线时可用滑石粉, 不得使用其它油类; 管内穿线应遵循国标GB50258-96。穿带线: 穿带线的目的是检查管路是否畅通, 管路的走向及盒、 箱质量是否符合设计及施工图要求。带线采用2mm的钢丝, 先将钢丝的一端弯成不封口的圆圈, 再利用穿线器将带线穿入管路内, 在管路的两端应留有1015cm的余量( 在管路较长或转弯多时, 能够在敷设管路的同时将带线一并穿好) 。当穿带线受阻时, 可用两根钢丝分别穿入管路的两端, 同时搅动, 使两根钢丝的端头互相钩绞在一起, 然后将带线拉出。清扫管路: 配管完毕后, 在穿线之前, 对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、 泥水等杂物。具体方法为: 将布条的两端牢固地绑扎在带线上, 两人来回拉动带线, 将管内杂物清净。放线及断线: 放线: 放线前应根据设计图对导线的规格、 型号进行核对, 放线时导线应置于放线架或放线车上, 不能将导线在地上随意拖拉, 更不能野蛮使力, 以防损坏绝缘层或拉断线芯。断线: 剪断导线时, 导线的预留长度按以下情况予以考虑: 接线盒内导线的预留长度为15cm。导线与带线的绑扎: 当导线根数较少时, 可将导线前端的绝缘层削去, 然后将线芯直接插入带线的盘圈内并折回压实, 绑扎牢固; 当导线根数较多或导线截面较大时, 可将导线前端的绝缘层削去, 然后将线芯斜错排列在带线上, 用绑线缠绕绑扎牢固。管内穿线: 在穿线前, 应检查钢管( 电线管) 各个管口的护口是否齐全, 如有遗漏和破损, 均应补齐和更换。穿线时一人放线一人缓慢拉动钢丝。导线连接: 导线连接应满足以下要求: 导线接头不能增加电阻值; 受力导线不能降低原机械强度; 不能降低原绝缘强度。为了满足上述要求, 在导线做电气连接时, 先削掉绝缘再进行连接, 而后加焊, 并包缠绝缘防水层。导线焊接: 采用喷灯加热法( 或用电炉加热) , 将焊锡放在锡勺内, 然后用喷灯加热, 焊锡熔化后即可进行焊接。加热时要掌握好温度, 以防出现温度过高涮锡不饱满或温度过低涮锡不均匀的现象; 焊接完毕后, 用布将焊接处的焊剂及其它污物擦净。导线包扎: 首先用橡胶绝缘带从导线接头处始端的完好绝缘层开始, 缠绕12个绝缘带宽度, 再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能地收紧绝缘带( 一般将橡胶绝缘带拉长2倍后再进行缠绕) 。而后在绝缘层上缠绕12圈后进行回缠, 最后用防水胶布包扎, 包扎时要衔接好, 以半幅宽度边压边进行缠绕。线路检查及绝缘摇测: 线路检查: 接、 焊、 包全部完成后, 应进行自检和互检; 检查导线接、 焊、 包是否符合设计要求及有关施工验收规范及质量验收标准的规定, 不符合规定的应立即纠正, 检查无误后方可进行绝缘摇测。绝缘摇测: 导线线路的绝缘摇测一般选用500V, 量程为0500M的兆欧表。测试时, 一人摇表, 一人应及时读数并如实填写”绝缘电阻测试记录”。摇动速度应保持在120r/min左右, 读数应采用一分钟后的读数为宜。3.4.3管内穿线工程的注意事项: 3.4.3.1在管道内穿线, 应在建、 构筑物抹灰及地面工程结束后进行。在穿之前, 应先将管道内的杂物清除干净。要求扫管到位, 引线畅通。3.4.3.2不同系统、 不同电压等级, 不同电流类别的线路, 不应穿在同一管内或同一线槽的同一孔内。3.4.3.3导线在管内, 不应有接头或扭结。导线的接头, 应在接线盒内焊接或用端子箱连接。导线外径总截面不宜超过管内面积的40%。3.4.3.4管路穿线前, 应首先检查各个管口的护口是否齐整, 如发现有遗漏或破损, 马上补齐和更换。3.4.3.5管线经过建筑物的变形缝( 伸缩缝、 沉降缝、 抗震缝等) , 应采取补偿措施, 导线跨越变形缝的两侧应固定, 并留有适当的余量, 一般为1520mm。3.4.3.6火灾自动报警系统的导线敷设后, 应对每个回路导线用500V的兆欧表测量绝缘电阻, 其对地绝缘电阻值不应小于20M。3.4.4消防设备安装及要求: 光电感烟、 感温探测器的安装: 探测器安装在顶板或吊顶下, 与灯具的水平距离应大于0.2m, 与喷头的净距离大于0.3m, 与嵌入式扬声器的距离应大于0.1m, 与墙壁、 梁边的水平距离不小于0.5m, 并在0.5m周围内无遮挡物; 探测器与空调送风口边的水平距离不小于1.5m; 至多孔送风顶棚孔口的水平距离不小于0.5m。在宽度小于3m的内走道顶棚上设置探测器时应居中安装, 距离不应超过15m, 探测器至端墙的距离不应大于探测器安装间距的1/2。房间被书架设备或隔断等分隔, 其顶部至顶棚或梁底的距离小于房间净高的5%时, 则每个被隔开的部分应至少安装一只探测器。当房屋顶部有热屏障时, 感烟探测器下表面至顶棚的距离按建筑设备安装分项工程施工工艺标准要求进行。探测器的保护面积A和保护半径R: 火灾探测器的种类地面面积S( m2) 房间高度h( m) 一只探测器的保护面积和保护半径屋顶坡度15153030A( m2) R( m) A( m2) R( m) A( m2) R( m) 感烟探测器S80h12806.7807.2808.0S806h12806.71008.01209.0h6603.8807.21009.0感温探测器S30h8303.4304.9303.5S30h8203.6304.9406.3探测器水平安装, 当倾斜安装时, 倾斜角不大于45。探测器的底座固定可靠, 在吊顶上安装时应先把盒子固定在主龙骨上或在顶棚上生根作支架, 其连接导线可靠压接或焊接, 当采用焊接时不使用带腐蚀性的助焊剂, 外接导线应有0.15m的余量, 入端处有明显标志。探测器的确认灯面向便于人员观察的主要入口方向; 有吊顶的地方与装修配合, 同步安装。探测器底座的穿线孔封堵, 安装时应采取保护措施( 如装上防护罩) 。探测器的接线应按设计和厂家要求接线, ”+”线应为红色, ”-”线应为蓝色, 其余线根据不同用途采用其它颜色区分, 同一工程中相同功能的导线颜色应一致。探测器的探头在即将调试时方可安装, 安装前应妥善保管, 并应采取防尘、 防潮、 防腐蚀等措施。3.4.5火灾探测器、 模块、 和扬声器的安装3.4.5.1广播系统采用多线式消防广播系统。在有吊顶处吸顶安装, 无吊顶处壁挂安装, 扬声器安装应符合下列规定: A.应保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不大于12.5m; B.在环境噪声大于60dB的场所设置的扬声器, 在其播放范围内最远点的播放声压级应高于背景噪声15dB。3.4.5.2模块安装, 不论吸顶还是壁挂, 都应端正、 严密并与墙面齐平, 在模块箱内安装应排列整齐。3.4.5.3点型探测器为吸顶安装, 采用安装盒、 螺丝将底座固定。探测器的安装位置, 应符合下列规定: A.探测器至墙壁、 梁边的水平距离, 不应小于0.5m。B.探测器周围0.5m以内, 不应有遮挡物。C.探测器至空调送风口的水平距离, 不应小于1.5m, 至多孔送风顶棚孔口的水平距离, 不应小于0.5m, 距照明灯具不小于0.2m, 距喷淋头不应小于0.3m。D.宽度小于3m的内走道顶棚上设置探测器时, 宜居中布置。感温探测器的安装间距, 不应超过10m; 感烟探测器的安装距离, 不应超过15m。探测器距端墙的距离, 不应大于探测器安装间距的一半。E.探测器宜水平安装, 当必须倾斜安装时, 则其倾斜角度不应大于45度。F.当梁突出顶棚的高度超过600mm时, 被梁隔断的每个梁区间至少应设置一只探测器。G.探测器的底座应固定牢靠, 其导线连接必须是可靠的压接, 涮锡时, 不得使用带腐蚀性的助焊剂。H.探测器的”线应为红色, ”线应为兰色, 其余导线应根据不同用途采用其它颜色区分, 但对同一工程中相同用途的导线的颜色应一致。I.测器底座的外接导线, 应留有不小于15cm的余量, 且入口端处应有明显的标志。J.探测器底座的穿线孔应封堵, 安装完毕后的探测器底座应采取必要的保护措施。K.探测器的确认灯, 应面向便于人员观察的主要入口方向。1.探测器在即将调试时方可安装, 在安装前应妥善保管, 并应采取防尘、 防潮、 防腐蚀措施。3.4.6手动火灾报警按钮的安装: A.手动火灾报警按钮, 应安装在墙上距地( 楼) 面高度1.4m处, 且应有明显标志。B.手动火灾报警按钮应设置安装在明显和便于操作的部位。C.手动火灾报警按钮, 应安装牢固, 并不得倾斜。D.手动火灾报警按钮的外接导线, 应留有不小于10cm的余量, 且在其端部应有明显标志。3.4.7火灾报警控制器的安装: A.火灾报警控制器的系统容量应留有15%20%的余量。B.火灾报警控制器( 以下简称控制器) , 落地安装时, 其底距地面垂直高出地坪0.10.2m。C.本工程控制器采用琴台式安装, 安装位置应保证背后有1.5m的检修距离, 正面操作距离不小于3m。D.引入控制器的电缆或导线, 应符合下列要求: a) 配线应整齐, 避免交叉, 且应固定牢靠; b) 电缆芯线和所配导线的端部, 均应标明编号, 并与图纸一致, 且字迹清晰, 不易褪色; c) 端子板的每个接线端, 接线不得超过两根; d) 电缆芯线和导线, 应留有不小于20cm的余量; e) 导线应绑扎成束; f) 导线引入穿线管后, 在进线管处应封堵。E.火灾报警控制器的主电源引入线, 应直接与消防电源连接, 严禁使用电源插头。主电源应有明显的标志。F.报警控制器的接地, 应该牢靠, 并应有明显的标志。3.4.8消防联动系统的安装: A.消防联动控制设备在安装之前, 应进行功能检查, 不合格者, 不得安装使用。B.消防控制设备的外接导线, 当采用金属软管做套管时, 其长度不宜大于1.0m, 且应采用管卡固定, 其固定点的间距不应大于0.5m; 金属软管与消防控制设备的接线盒( 箱) , 应采用锁母固定, 并应根据配管规定接地。C.消防控制设备外接导线的端部, 应有明显的标志。D.消防控制设备盘( 柜) 内不同电压等级, 不同电流类别的端子, 应该分开, 并应有明显的标志。3.4.9系统接地装置的安装: A.联合接地, 其接地电阻值不应大于1欧姆; 专用接地, 其接地电阻值不应大于4欧姆。B.工作接地线应采用铜芯绝缘导线或电缆, 不得采用镀锌扁铁或金属软管。C.工作接地线与保护接地线, 必须分开, 保护接地导体不得用金属软管。D.消防电子设备凡采用交流供电时, 设备金属外壳和金属支架等应做保护接地, 接地线与电气保护接地干线( PE线) 相连接。E.由消防控制室引至接地体的工作接地线, 在经过墙壁时, 应穿入钢管或其它坚固的保护管。F.接地装置施工完毕后, 及时做隐蔽工程验收。3.4.10工程调试: 3.4.10.1火灾自动报警系统调试的的注意事项: 3.4.10.1.1调试前的规定和准备: A.火灾自动报警系统的调试, 应在建筑物内部装修和系统施工安装结束后进行; B.系统调试前应具备规范规定的文件及调试必须的其它文件; C.调试负责人必须由有资格的专业技术人员担任, 所有参加调试的人员应当职责明确, 并应按调试工作程序进行调试; D.调试前应按设计要求检查验明设备的型号、 规格、 数量、 备品备件等; E.国家现行标准, 规范要求检查系统的施工安装质量。对施工安装中出现的问题, 应会同有关单位协商解决, 并有文字记录; F.按规范要求检查系统线路, 对于错线、 开路、 虚焊和短路等应及时进行处理。3.4.10.1.2系统的调试: A.首先编制系统调试方案, 依照方案, 将系统划分为几部分, 有步骤进行调试, 按照从局部到全系统的顺序进行。B.在调试过程中应按照公安部颁发的火灾自动报警系统安装规范, 深入检查各部件和设备安装是否符合规范要求。在各种设备系统联接与试运转过程中, 应由有关厂家参加协调, 进行统一调试, 发现问题及时解决, 并做好详细的统调记录。C.报警系统的调试, 应分别对各种探测器, 集中( 区域) 报警控制器, 火灾报警装置和消防控制设备等逐个进行单机通电检查, 正常后方可进行系统的调试。D.火灾自动报警系统通电后, 应按现行国家标准火灾报警控制器通用技术条件的有关规定及要求, 对报警控制器进行下列功能检查: a) 火灾报警自检功能; b) 消音、 复位功能; c) 故障报警功能; d) 火灾优先功能; e) 报警记忆功能; f) 电源自动切换和备用电源的自动充电功能; g) 备用电源的欠压和过压报警功能。E.检查火灾自动报警系统的主电源和备用电源, 其容量应分别符合现行有关国家标准、 规范的要求, 在备用电源连续充放电三次后, 主电源和备用电源应能自动切换。F.应采用专用的检查仪器对探测器逐个进行实验, 其动作应准确无误。G.应分别用主电源和备用电源供电, 检查火灾自动报警系统的各项控制功能和联动功能; 配合消火栓、 喷淋系统、 防火卷帘、 防火门、 屋顶水箱、 防排烟系统、 消防电梯等各个专业进行总体试运转。H.火灾自动报警系系统应在连续运行120h无故障后按国家现行标准、 规范规定填写调试报告。3.4.10.2工程调试3.4.10.2.1调试前的准备: 按设计要求查验设备规格、 型号、 数量和备品备件等。检查系统施工质量, 对存在的问题及时会同有关单位协商解决。检查系统线路, 对错线、 开路、 虚焊和短路等进行处理。3.4.10.2.2系统自调: 设备自检: 分别对探测器、 火灾报警装置和消防控制设备等逐个进行单机通电检查, 正常后进行系统调试。功能检查: 在通电检查中上述所有功能都符合条例GB4717火灾报警控制器通用技术条件的要求。合格后进行系统编程、 调试, 连续运行120小时无故障后按规范填写调试报告。3.4.10.2.3消防联动调试: 待所有消防被控设备单机调试完成后, 将火灾报警联动主机设置到自动状态, 经过启动火灾报警信号( 按下手动报警按钮、 对感烟探测器喷烟、 对感温探测器加温、 打开末端排气阀等) , 测试有关被控设备的动作是否正常, 其基本联动功能应包括: A、 消火栓系统的控制: 消火栓泵即能够在消防控制室联动台上进行自动/手动启、 停控制, 又能够在水泵房就地自动/手动控制启停。消防控制室具有启动优先权。消火栓泵和补压泵的启动、 停止运行信号及故障信号送到消防控制室, 在联控台上显示。本工程每个消火栓箱内设有消火栓按钮。按动消防报警按钮, 应该自动启动消火栓泵, 并发出报警信号至消防控制室, 消火栓泵运行信号反馈至消火栓按钮的指示灯上。B、 非消防电源切断控制: 按下手动报警按钮模拟火灾发生, 其相应防火分区内的与消防无关的电源应自动切断。C、 防火卷帘的控制: 用于疏散走道防火卷帘的控制: 启动防火卷帘两侧感烟探测器, 卷帘应下降至距地面1.8米处, 启动防火卷帘两侧感温探测器, 卷帘应下降到底, 而且信号应送至消防控制室。用于防火分隔防火卷帘的控制: 模拟卷帘门两侧任一防火分区报警, 卷帘应下降到底, 并将信号送到消防控制室。D、 应急照明及疏散指示的控制: 模拟火灾报警, 相应防火分区的应急照明灯及疏散指示应自动启动, 并将启动信号反馈到消控中心。E、 空调系统的监视和控制: 模拟火灾报警, 其相应防火分区的空调风机应自动关闭; 手动关闭空调机房管道出口上的防火阀, 空调风机也应自动关闭, 并将信号反馈至消控室。3.4.11成品保护措施: 3.4.11.1安装探测器及手动报警器时应注意保持吊顶墙面的整洁。安装后应采取防尘和防潮措施。3.4.11.2端子箱安装完毕后应注意箱门上锁, 保护箱体不被污染。3.4.11.3柜( 盘) 除采用防尘和防潮等措施外, 及时将房门上锁, 以防止设备损坏和丢失。其它贵重、 灵敏度要求高的设备材料, 采取专人看管及防盗、 防潮、 防尘、 防腐蚀等措施。必要的情况下在系统进行调试、 验收时方可进场安装。3.4.11.4已完成穿线但未接设备的管路线段, 将导线盘好并临时用水泥袋纸或塑料布将接线盒处、 管路两端等导线外露部分包好, 以免造成导线损伤、 编号丢失或线管内进入杂物等不必要的麻烦。3.5关键工序、 关键部位施工方法与技术措施3.5.1关键工序接地装置技术措施自动消防系统电气控制部分接地良好与否对系统的工作影响很大, 特别是火灾自动报警系统, 如果不能正确合理解决好接地问题, 将导致系统不能正常可靠工作, 根据本工程技术要求, 接地装置采取如下技术措施: a.火灾自动报警系统接地装置的接地阻值当采用专用接地装置时, 接地电阻值不应大于4, 当采用共用接地装置时, 接地电阻值不应大于1。b.火灾自动报警系统接地装置设专用接地干线, 在消防控制室设专用接地板, 专用接地干线从消防控制室专用接地板引至接地体。c.专用接地干线采用铜芯绝缘导线, 其芯线截面积不小于25mm2, 专用接地干线穿硬质塑料管埋至接地体。d.由消防控制室接地板引至各消防电子设备的专用接地线选用铜芯塑料绝缘线, 其芯线截面损不小于4mm2。e.消防电子设备凡采用交流供电时, 设备金属外壳和金属支架等作保护接地, 接地线与电气保护接地PE线相连。f.消防电气设备接地PE或接零PEN支线必须单独与接地或接零干线相连接, 不得串联连接。g.接地装置安装程序: ( 1) 人工接地体: 按设计要求位置开挖沟槽, 经检查确认才能打入接地极和敷设地下接地干线。( 2) 接地模块: 按设计位置开挖模块坑, 并将接地干线引到模块上, 经检查确认, 才能相互焊接。( 3) 装置隐蔽: 检查验收合格, 才能覆土回填。h.对供总等电位联接的接地干线的位置检查确认才能安装。焊接总等电位联接端子板, 按设计要求做总等电位联接, 做总等电位联接的主母线截面积不应小于装置最大保护线截面积的一半, 但不小于6mm2。i.对供辅助等电位联接的接地母线检查确认, 才能安装焊接辅助等电位联接板, 按设计要求做辅助等电位联接。3.5.2关键工序联动调试本工程规模大, 系统功能齐全, 突出强调消防系统以联动控制方式发挥其功能, 系统静态质量的好坏, 最终体现在联动功能上, 因此, 做好联动调试尤为重要。a.采用定量与定性相结合的方法评价联动质量。b.做好联动测试功能工作, 做好相应记录。c.联动控制采用相应技术措施, 满足设计要求, ( 1) 系统调试应先分别对探测器集中报警控制器、 火灾报警装置和消防控制设备等逐个进行单机通电检查, 正常后方可进行系统调试。( 2) 自动报警主机和控制中心联动柜能自动、 手动控制现场消防设备, 如消防水泵、 防排烟风机、 防火卷帘等的启、 停, 并显示其工作状态。( 3) 控制中心能显示火灾报警、 故障报警的部位, 显示供电电源工作状态。( 4) 控制中心消防广播与通讯设备满足规范要求。( 5) 消防中心确认火灾后, 除联动灭火设备外, 还联动如电梯迫降、 切断非消防电源、 启动警报装置等其它相应设备。( 6) 本工程消防系统以控制中心火灾自动报警主机为核心, 联动本工程所涉及的如自动喷水灭火系统、 消防栓给水系统、 防火卷帘系统等所有的自动消防系统, 使联动功能满足设计要求。3.5.3采用新工艺、 新方法本工程积极采用推行新产品新材料, 采用先进的工艺和施工技术方法, 提升了建筑的形象, 确保了工程的质量、 进度控制。线管连接采用快速连接直通, 避免因穿线时丝口划伤导线。3.6系统测试方案3.6.1测试前的规定和准备A.火灾自动报警系统的测试, 应在建筑物内部装修和系统施工安装结束后进行; B.系统测试前应具备规范规定的文件及测试必须的其它文件; C.测试负责人必须由有资格的专业技术人员担任, 所有参加测试的人员应当职责明确, 并应按测试工作程序进行测试; D.测试前应按设计要求检查验明设备的型号、 规格、 数量、 备品备件等; E.国家现行标准, 规范要求检查系统的施工安装质量。对施工安装中出现的问题, 应会同有关单位协商解决, 并有文字记录; 3.6.2系统的测试A.将系统划分为地上、 地下等几部分, 有步骤进行测试, 按照从局部到全系统的顺序进行。B.在测试过程中应深入检查各设备安装是否符合规范要求。在各种设备系统联接与试运转过程中, 应由有关厂家参加协调, 进行统一测试, 发现问题及时解决, 并做好详细的统调记录。C.报警系统的测试, 应分别对各种探测器, 集中( 区域) 报警控制器, 火灾报警装置和消防控制设备盘柜等逐个进行单机通电检查, 正常后方可进行系统的测试。3.6.3消防水系统综合测试: 3.6.3.1设备测试: ( 1) 水泵测试: 水泵安装完毕后, 试运行。试运行前安装连轴器的连接螺栓时, 应先用手转动水泵轴, 轴应转动灵活无卡阻、 杂音及异常现象, 然后再连接连轴器的螺栓。泵启动前应先关闭出口阀门( 以防止启动负荷过大) , 然后启动电动机。当泵达到正常运转速度时, 逐步打开出口阀门, 使其保持工作压力。运行时应检查水泵的轴承温度( 不超过外界温度35, 其最高温度不应大于75) , 和轴封是否漏水、 漏油。合格后应填写试运行记录, 并向监理报验。( 2) 消火栓泵、 自动喷水泵控制柜自动巡检装置测试。3.6.3.2系统控制测试: ( 1) 消防控制中心自动控制: 当发生火灾时, 喷头破裂( 以打开末端试水阀模拟) , 水流指示器动作, 向消防控制中心发出信号, 同时湿式报警阀动作, 压力开关发出信号、 水力警铃报警, 消防报警控制器收到压力开关报警信号后自动启动喷淋泵。( 2) 在消火栓处按下消火栓按钮, 进行启动消火栓泵试验。( 3) 在泵房和消防控制中心, 人员进行手动启动喷淋泵、 消火栓泵试验。( 4) 消火栓系统在现场条件许可时, 分别在一层及屋顶进行喷射试验。3.6.4火灾自动报警系统的测试3.6.4.1消防报警控制中心设在首层。内设火灾自动报警控制器、 联动控制台、 CRT网络显示器、 打印机、 火灾应急广播、 消防专用电话总机。系统包括: 火灾自动报警系统、 消防联动控制系统、 CRT网络图形显示控制系统、 火灾应急广播系统、 消防对讲电话系统、 消防专用电话系统。3.6.4.2火灾自动报警系统通电后, 应按现行国家标准火灾报警控制器通用技术条件的有关规定及要求, 对报警控制器进行下列功能检查: ( a) 火灾报警自检功能; ( b) 消音、 复位功能; ( c) 故障报警功能; ( d) 火灾优先功能; ( e) 报警记忆功能; ( f) 电源自动切换和备用电源的自动充电功能; ( g) 备用电源的欠压和过压报警功能。3.6.4.3检查火灾自动报警系统的主电源和备用电源, 其容量应分别符合现行有关国家标准、 规范的要求, 在备用电源连续充放电三次后, 主电源和备用电源应能自动切换。3.6.4.4应采用专用的检查仪器对探测器逐个进行试验, 其动作应准确无误。3.6.4.4应分别用主电源和备用电源供电, 检查火灾自动报警系统的各项控制功能和联动功能; 配合消火栓、 喷淋系统、 防火卷帘、 防火门、 屋顶水箱、 防排烟系统、 消防电梯等各个专业进行总体试运转。3.6.4.5火灾自动报警系系统应在连续运行120h无故障后按国家现行标准、 规范规定填写测试报告。3.6.4.6火灾自动报警系统测试: ( 1) 各座各层电梯间等场所设智能光电感烟探测器; 在地下车库设智能定温探测器, 逐点测试。( 2) 在主要出入口、 走廊等场所设置手动火灾报警按钮( 带消防对讲电话插孔) , 逐点测试。( 3) 消火栓箱内消火栓启泵按钮, 远程启动消火栓泵, 并在消防报警控制中心显示具体位置, 逐点测试。( 4) 每层水流指示器和信号蝶阀, 逐点进行监视模块测试。( 5
