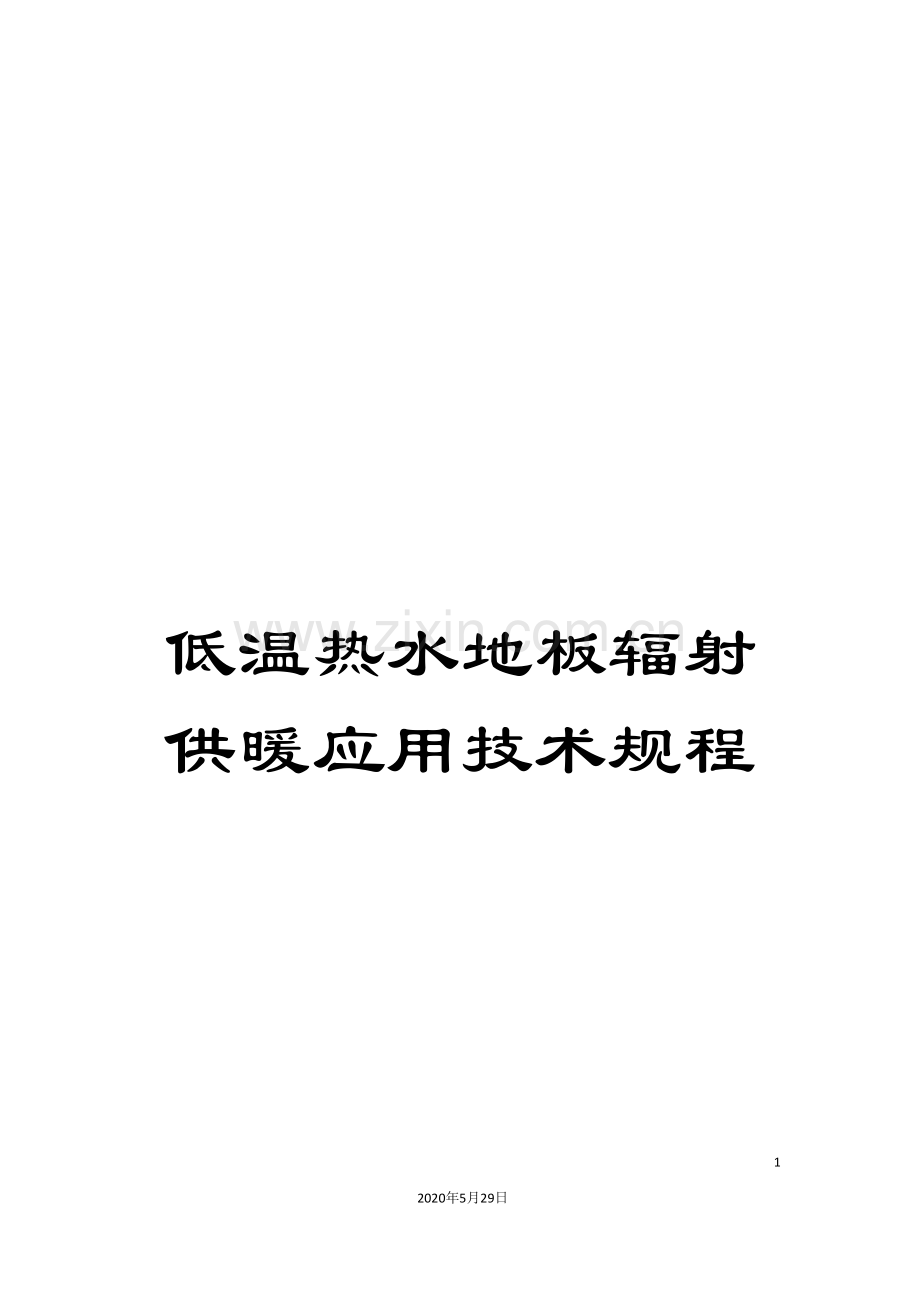

低温热水地板辐射供暖应用技术规程.doc

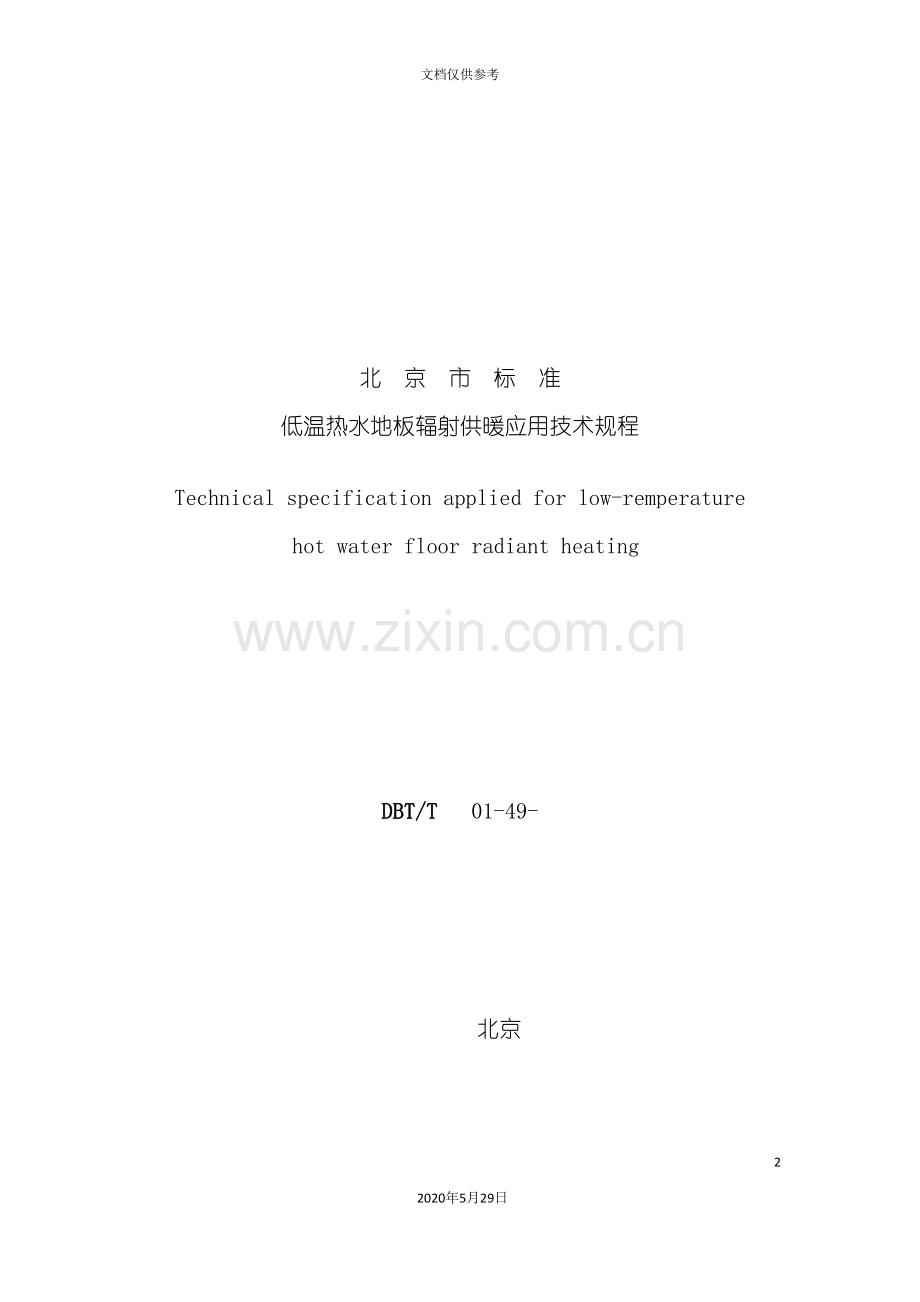

低温热水地板辐射供暖应用技术规程542020年5月29日文档仅供参考北 京 市 标 准低温热水地板辐射供暖应用技术规程Technical specification applied for low-remperature hot water floor radiant heatingDBT/T 01-49- 北京北 京 市 标 准低温热水地板辐射供暖应用技术规程 DBT/T01-49- 主编部门:北京市建筑设计研究院 北京市建筑设计标准化办公室批准部门:北京市建设委员会 北京市规划委员会实施日期: 10月1日 北京关于发布北京市标准的通知 京建科 350号各区、县建委,各局、总公司,各有关单位:根据北京市建和京建科1999341号文件的要求,由北京市建筑设计研究院和北京市建筑设计标准化办公室共同主编、北京市恒岳新技术发展中心等单位参编的已经经过有关部门审查。现批准DBT/T01-49- 为北京市推荐性标准,自 10月1日起执行。该标准由北京市建设委员会负责管理,由北京市建筑设计标准化办公室负责具体解释工作,由北京城建科技促进会负责组织印刷、发行。 北京市建设委员会 北京市规划委员会 二年八月十日目 次1总则(1)2术语(1)3材料(4)31一般规定 (4)32管材的质量要求 (4)33连接件的质量要求 (5)34绝热板材的质量要求 (5)35材料的外观质量、储运和检验 (6)4设计(7)41供暖热负荷计算 (7)42系统设计 (8)43热媒集配装置、加热管及附件的设计 (10)5施工(12)51一般规定 (12)52绝热层的铺设 (12)53加热管的配管和敷设 (13)54热媒集配装置的安装 (13)55混凝土的浇捣和养护 (14)56地面层的施工 (14)57安全生产和成品保护 (15)6检验、调试与验收(15)61中间验收 (15)62试压 (15)63水压试验标准 (16)64调试 (16)65竣工验收 (16)66文件 (17)附录A塑料管和交联铝塑复合管的等应变蠕变特性曲线 (18)附录B加热管管材的一般物理力学性能(23)附录C管材的外径、最小壁厚及公差(24)附录D连接件的物理力学性能(24)附录F塑料管和铝塑复合管的水力计算(29)附录G辐射供暖地板的构成(31)附录H加热管材质和壁厚选择方法举例(32)附录I加热管材的使用条件分级(34)附录J加热管材的许用设计应力及最小壁厚选择(35)附录K辐射供暖地板加热管的布管方式(41)附加说明(42)1总则101为了在低温热水地板辐射供暖工程的设计、施工及验收中,做到技术先进、经济合理、安全适用和确保质量,特制定本规程。102本规程适用于民用或工业建筑内,低温热水地板辐射供暖工程的设计、施工及验收。散热器供暖系统或生活热水系统的户内支管,采用本规程所涵盖的管材敷设于地面的垫层内时,可执行本规程。103管道系统的设计、施工及验收,除执行本规程外,还应符合现行国家标准(GBJ 19)、(GBJ 242)和其它有关标准、规范或规定。2术语201低温热水地板辐射供暖(Low temperature hot water floor radiant heating)以不高于60的热水作热媒,将加热管埋设在地板中的低温辐射供暖。202交联铝塑复合管(Cross linked polyethylene-aluminiun compound pipe)内层和外层为密度0.94g/cm3的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶紧密粘合为一体的管材。用作地板辐射采暖的加热管,内外层均应为交联聚乙烯,一般以XPAP标记。2.0.3聚丁烯管(Ploybutylene pipe)由聚丁烯-1树脂添加适量助剂,经挤出成型的热塑性管材,一般以PB标记。204交联聚乙烯管(Cross linked polyethylene pipe)以密度0.94g/cm3的聚乙烯或乙烯共聚物,添加适量助剂,经过化学的或物理的方法,使其线型的大分子交联成三难网状的大分子结构,由此种材料制成的管材,一般以PE-X标记。205无规共聚聚丙烯管(Rancom polypropylene copolymer pipe)以丙烯和适量乙烯的无规共聚物,添加适量助剂,经挤出成型的热塑性管材,一般以PP-R标记。206热媒集配装置(Heating mediun collective and distributive unit)即分水器和集水器,有一个进口(或出口)和多个出口(或进口)的筒形承压装置,使横断面的流速限制在一定范围内,并配置放气装置和各通路阀门,以控制系统流量和使各通路流量分配均匀。207(Ground layer)包括地面装饰层及其找平层。208填充层(Fill up layer)敷设于加热管周围和以上的构造层,用以保护加热管和使地面温度均匀。209绝热层(Heat insulating layer)敷设于填充层之下和沿外墙周边的构造层,用以减少无效热损失。2010防水层(Waterproof layer)敷设于楼层地面层以下的构造层,用以防止地面水进入填充层和绝热层。2011防潮层(Wetproof layer)敷设于底层土壤之上的构造层,用以防止水汽进入绝热层。2012伸缩缝(Expansion seam)在填充层内适当位置放置,用以防止因冷热伸缩而使地面龟裂和破损的构造。2013固定卡子(Tube clamps)当采用将加热管直接因定在复合绝热层上的方式时,所使用的塑料卡钉。2014钢丝网(Wire netting)另一种固定加热管方式所用的低碳钢丝编织构件,铺设于绝热层表面。2015扎带(Belting)将加热管固定在钢丝网上的塑料带。2016卡套式连接件(Compression fitting)将加热管材插入连接件内芯,由压紧螺母将放置在管材外的C形铜环收紧,并以密封圈完成密封的一种连接构件,常见于XPAP管或PE-X管与热媒集配装置的连接。2017插接式连接件(Insertion fitting)将加热管材直接插入连接件内,由钢套、卡环、垫圈和密封圈完成密封的一种连接构件。常见于PB管或PP-R管与热媒集配装置的连接。或将加热管材直接插入连接件内,由铜环、铜箍、接口上黄铜密封线完成密封的一种连接构件,也用于XPAP管或PE-X管与热媒集配装置的连接。3材料31一般规定311敷设于地面填充层内的加热管,应根据耐用年限要求、使用条件等级、热媒温度和工作压力、系统水质要求、材料供应条件、施工技术条件和投资费用等因素,选择采用以下管材:1)交联铝塑复合(XPAP)管。2)聚丁烯(PB)管。3)交联聚乙烯(PE-X)管。4)无规共聚聚丙烯(PP-R)管。312加热管下部的绝热层,应采用轻质、有一定承载力、吸湿率低和难燃或不燃的高效保温材料。313管材、管件和绝热材料,应有明显的标志,标明生产厂的名称、规格和主要技术特性,包装上应标有批号、数量、生产日期和检验代号。314施工、安装的专用工具,必须标有生产厂的名称,并有出厂合格证和使用说明书。32管材的质量要求321管材应符合有关国家标准,在国家标准未制定前,企业标准应等同采用国际标准或国外先进标准:1)XPAP管,等同采用美国材料与试验协会标准ASTM F1281-19982)PB管,等同采用国际标准ISO/DIS 15876。3)PE-X管,等同采用国际标准ISO/DIS 15875。4)PP-R管,等同采用国际标准ISO/DIS 15874。322各类管材的等应变蠕变特性曲线,应符合附录A的要求。323管材的一般物理力学性能,应符合附录B的要求。324与其它供暖系统共用同一集中热源水系统、且其它供暖系统彩钢制散热器等易腐蚀构件时,PB管、PE-X管和PP-R管,宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。325管材的外径、最小壁厚及公差,应符合附录C的要求。326管材以盘管方式供货,长度宜不小于100M/盘。33连接件的质量要求331连接件与螺纹连接部分配件的本体材料,应为锻造黄铜。使用PP-R管作为加热管时,与PPR管直接接触的连接件表面应镀镍。332连接件外观应完整、无缺损、无变形、无开裂。333连接件的物理力学性能,应符合附录D的要求。334连接件的螺纹,应符合国家标准(GB/T 7307-1987)的规定。螺纹应完整,如有断丝和缺丝,不得大于螺纹全扣数的10%。34绝热板材的质量要求341绝热板材宜采用聚苯乙烯泡沫塑料,其物理性能应符合下列要求:1)密度不应小于20KG/M32)导热系数不应大0.05W/M.K。3)压缩应力不应小于100KPA。4)吸水率不应大于4%。5)氧指数不应小于32。注:当采用其它绝热材料时,除密度外的其它物理性能应与上述要求等同。342为增强绝热板材的整体强度,并便于安装和固定加热管,绝热板材表面可分别作以下处理:1） 敷有真空镀铝聚脂薄膜面层。2） 敷有玻璃布基铝箔面层。35材料的外观质量、储运和检验351管材和管件的颜色应一致,色泽均匀,无分解变色。352管材的内外表面应当滑、清洁,不允许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂,但允许有轻微的、局部的、不使外径和壁厚超出允许公差的划伤、凹坑、压入物和斑点等缺陷。轻微的矫直和车削痕迹、细划痕、氧化色、发暗、水迹和油迹,可不作为报废的依据。353管材和绝热板材在运输、装卸和搬运时,应小心轻放,不得受到剧烈碰撞和尖锐物体冲击,不得抛、摔、滚、拖,应避免接触油污。354管材和绝热板材应码放在平整的场地上,垫层高度要大于100MM,防止泥土和杂物进入管内。塑料类管材、铝塑复合管和绝热板材不得露天存放,应储存于温度不超过硬40、通风良好和干净的仓库中,要防火、避光,距热源不应小于1M。355材料的抽样检验方法,应符合国家标准(GB/T 2828-1997)的规定。4设计41供暖热负荷计算411应按的有关规定,进行房间供暖热负荷计算。但与常规对流式供暖方式热负荷计算有以下区别:1)不计算敷设有加热管道地面的供暖热负荷。2)供暖热负荷计算宜将室内计算宜将室内计算温度降低2,或取常规对流式供暖方式计算供暖热负荷的9095%。 412采用集中供暖分户热计量或采用分户独立热源的住宅,应考虑间歇供暖、户间建筑热工条件和户间传热等因素,在4.1.1条房间计算热负荷基础上,增加一定的附加量,确定房间热负荷Q。注:考虑户间传热的附加量,仅作为确定户内供暖热负荷的因素,不应统计在集中供暖条系统的总负荷内。413地板辐射用于房间局部区域供暖、其它区域不供暖时,地板辐射所需散热量可按全面辐射供暖所需散热量,乘以表4.1.3的计算系数确定。局部区域辐射供暖耗热量的计算系数 表4.1.3供暖区面积与房间总面积的比值0.800.550.400.250.20 计算系数10.720.540.380.30注:供暖区面积比值在0.200.80区间的其它数值时,按插入法确定计算系数。414进深大于6M的房间,宜以距外墙6M为界分区,当作不同的单独房间,分别计算供暖热负荷和进行地板辐射供暖设计。42系统设计421低温热水地板辐射供暖的供水温度应计算确定,但不宜超过60,供回水温差不宜大于10。同一热源输配系统的各房间,应按相同的水温计算。422采用集中热源时的热媒工作压力,不宜大于0.8MPA。当工程条件必须突破时,应选择采用适当的管材,并采取相应的系统补强措施。423无论采用何种热源,地板辐射供暖热媒的温度、流量和资用压差等参数,都应和热源系统相匹配,并设置可靠的控制装置。424辐射供暖地板的散热量,包括地板向房间的有效散热量Q1和向下层(包括地面层向土壤)传热的热损失量Q2。设计计算应考虑下列因素。1)垂直相邻各层房间均采用地板辐射供暖时,除顶层以外的各层,均应按房间供暖热负荷Q,扣除来自上层的热量Q2,确定房间所需有效散热量即Q1。2)热媒的供热量,应包括地板向房间的有效散热量Q1,和向下层(包括地面层向土壤)传热的热损失量Q2。注:垂直相邻各层房间均采用地板辐射供暖时,除顶层以外的各层,向下层的散热量,可视作与来自上层的得热量相互抵消。425地面上的固定设备和卫生器具下,不应布置加热管道。应考虑家具和其它地面覆盖物的遮挡因素,按房间地面的总面积F,乘以适当的修正系数,确定地板有效散热面积F1。426单位地板面积所需有效散热量q1,按下式计算:q1=Q1/F1(W/M2)式中:Q1-房间所需有效散热量(W) F1-房间地板有效散热面积(M2)427敷设加热管道的地板表面平均温度TEP,可按下列近似公式计算: q1 Tep=tn+9( )0.909 () 100式中: q1-按.条计算的单位地板面积有效散热量(W/M2) tn-室内温度 ()428敷设加热管道地板的表面平均温度Tep,应符合表4.2.8的要求地板表面平均温度Tep环境条件适宜范围最高限值人员长期停留区域242628人员短期停留区域283032无人员停留区域354042 429当房间供暖热负荷较大,地板表面温度计算值超出4.2.8条规定时,应设置其它供暖设备,以满足房间所需散热量。4210单位地板面积的有效散热量q1和向下传热的热损失量q2,均应经过计算确定。注:当加热管为PEX管、公称外径为20MM、填充层厚度为60MM、填充层下部设有绝热层和供回水温差为10时,不同的加热管间距、平均水温和室温的地板有效散热量q1,可按附录E选用。4211加热管内热媒流速不应小于0.25M/S,供回水阀门以后(含阀门、加热管和热媒集配装置等构件)的系统阻力,应进行计算,并不宜大于30Kpa。注:各类塑料管或铝塑复合管的阻力损失,可按附录F计算。43热媒集配装置、加热管及附件的设计431地板辐射供暖系统应有独立的热媒集配装置,并应符合下列要求:1） 每一集配装置的分支路不宜多于8个;住宅每户至少应设置一套集配装置。2） 集配装置的直径,应大于总供回水管径。3） 集配装置应高于地板加热管,并配置排气阀。4） 总供回水管和每一供回水分支路,均应配置截止阀或球阀。5） 总供水管阀的内侧,应设置过滤器。6） 建筑设计应为集配装置的合理设置,提供适当的条件。432辐射供暖地板由地面层、填充层、绝热层、防水层(或防潮层)、找平层以及加热管等组成,其基本构造做法参见附录G。433同一热媒集配装置系统各分支路的加热管长度宜尽量接近,并不宜超过120M。不同房间和住宅的各主要房间,宜分别设置分支路。434加热管的材质和壁厚,应按工程使用条件经计算选择确定,选择方法和计算数据可参见附录H、I、J。注:因暂缺XPAP管计算所需数值,因其许用设计应力大于PEX管,可参照PE-X管确定所需最小壁厚。435加热管的间距,不宜大于300MM。应根据房间的热工特性和保证温度均匀的原则,分别采用旋转形、往复形或直列形等布管方式(参见附录K)。热损失明显不均匀的房间,宜彩将高温管段优先布置于房间热损失较大的外窗或外墙侧的方式。436土壤上部、与不供暖房间相邻楼板上部和住宅楼板上部的地板加热管之下,以及辐射供暖地板沿外墙的周边,应铺设绝热层。绝热层采用聚苯乙烯泡沫塑料板时,厚度不宜小于下列要求:楼板上部 30MM(住宅受层高限制时不应小于20MM)土壤上部 40MM沿外墙周边 20MM 注:当采用其它绝热材料时,宜按等效热阻确定其厚度。 437加热管应采用卵石混凝土填充层复盖,并符合下列要求:1） 加热管以上的填充层厚度不应小于30MM。2） 地面荷载大于20KN时,加热管上皮的填充层,应经设计计算确定加固构造措施。438辐射供暖铺设在土壤上时,绝热层以下应做防潮层;辐射供暖地板铺设在潮湿房间(如卫生间、厨房和游泳池等)内的楼板上时,填充层以上应做防水层。5施工51一般规定511地板辐射供暖的安装工程,施工前应具备下列条件:1） 设计图纸及其它技术文件齐全。2） 经批准的施工方案或施工组织设计,已进行技术交底。3） 施工力量和机具等,能保证正常施工。4） 施工现场、施工用水和用电、材料储放场地等临时设施,能满足施工需要。512地板辐射供暖的安装工程环境温度宜不低于5。513地板辐射供暖施工前,应了解建筑物的结构,熟悉设计图纸、施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能,掌握基本操作要点,严禁盲目施工。514加热管安装前,应对材料的外观和接头的配合公差进行仔细检查,并清除管道和管件内外的污垢和杂物。515安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。516管道系统安装间断或完毕的敞口处,应随时封堵。52绝热层的铺设521绝热层应铺设在平整的基地上。522绝热层应铺设平整、搭接严密。当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时,除将加热管固定在绝热层上的塑料卡钉穿越外,不得有其它破损。53加热管的配管和敷设531按设计图纸的要求,进行放线并配管。同一通路的加热管应保持水平。532加热管的弯曲半径,PB管和PE-X管不宜小于5倍管外径,其它管材不宜小于6倍管外径。533填充层内的加热管不应有接头。534采用专用工具断管,断口应平整,断口面应垂直于管轴线。535加热管应加以固定,能够分别彩以下的固定方法:1） 用固定卡子将加热管直接固定在敷有复合面层的绝热板上。2） 用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。3） 卡在铺设于绝热层表面的专用管架或管卡上。536加热管固定点的间距,直管段不应大于700MM,弯曲管段不应大于350MM。54热媒集配装置的安装541热媒集配装置应加以固定。1)当水平安装时,一般宜将分水器安装在上,集水器安装在下,中心距宜为200MM,集水器中心距地面应不小于300MM。2)当垂直安装时,分、集水器下端距地面应不小于150MM。542加热管始末端出地面至连接配件的管段,应设置在硬质套管内,套管外皮不宜超出集配装置外皮的投影面。加热管与集配装置分路阀门的连接,应采用专用卡套式连件或插接式连接件。543加热管始末端的适当距离内或其它管道密度较大处,当管间距100M时,应设置柔性套管等保温措施。544加热管与热媒集配装置牢固连接后,或在填充层养护期后,应对加热管每一通路逐一进行冲洗,至出水清净为止。55混凝土填充层的浇捣和养护551混凝土填充层应设置以下热膨胀补偿构造措施:1)辐射供暖地板面积超过30M2或长边超过6M时,填充层应设置间距6M、宽度5MM的伸缩缝,缝中填充弹性膨胀材料。2)与墙、柱的交接处,应填充厚度10MM的软质闭孔泡沫塑料。3)加热管穿越伸缩缝处,应设长度不小于100MM的柔性套管。552在试压合格后,进行卵石混凝土填充层的浇捣,标号应不小于C15,卵石粒径宜不大于12MM,并宜掺入适量防止龟裂的添加剂。553填充层的养护周期,应不小于48h。554混凝土填充层浇捣和养护过程中,系统应保持不小于0.4Mpa的压力。56地面层的施工561在填充层养护期满之后,方可进行地面层的施工。562地面层及其找平层施工时,不得剔凿填充层或向填充层楔入任何物件。57安全生产和成品保护571各类塑料管、铝塑复合管和绝热材料,不得直接接触明火。572加热管严禁攀踏、用作支撑或借作它用。573地板辐射供暖的安装工程,不宜与其它施工作业同时交叉进行。混凝土填充层的浇捣和养护过程中,严禁进入踩踏。574在混凝土填充层养护期满之后,敷设加热管的地面,应设置明显标志,加以妥善保护,严禁在地面上运行重荷载或放置高温物体。6 检验、调试与验收61中间验收地板辐射供暖系统,应根据工程施工特点进行中间验收。中间验收过程,从加热管道敷设和热媒集配装置安装完毕进行试压起,至混凝土填充层养护期满再次进行试压止,由施工单位会同监理单位进行。62水压试验浇捣混凝土填充层之前和混凝土填充层养护期满之后,应分别进行系统水压试验。水压试验应符合下列要求:1） 水压试验之前,应对试压管道和构件采取安全有效的固定和保护措施。2） 试验压力应为不小于系统静压加0.3Mpa,但不得低于0.6Mpa。3） 冬季进行水压试验时,应采取可靠的防冻措施。63水压试验步骤水压试验应按下列步骤进行:1） 经分水器缓慢注水,同时将管道内空气排出。2） 充满水后,进行水密性检查。3） 彩手动泵缓慢升压,升压时间不得少于15Min。4） 升压至规定试验压力后,停止加压,稳压1h,观察有无漏水现象。5） 稳压1h后,补压至规定试验压力值,15Min内的压力降不超过0.05Mpa无渗漏为合格。64调试641地板辐射供暖系统未经调试,严禁运行使用。642具备供热条件时,调试应在竣工验收阶段进行;不具备供热条件时,经与工程使用单位协商,可延期进行调试。643调试工作由施工单位在工程使用单位配合下进行。644调试时初次通暖应缓慢升温,先将水温控制在2530范围内运行24h升温不超过5,直至达设计水温。645调试过程应持续在设计水温条件下连续通暖24h,并调节每一通路水温达到正常范围。65竣工验收651竣工验收时,应具备下列文件:1)施工图、竣工图和设计变更文件。2)主要材料、制品和零件的检验合格证和出厂合格证。3)中间验收记录。4)试压和冲洗记录。5)工程质量检查评定记录。6） 调试记录。652竣工验收标准符合以下规定,方可经过竣工验收:1)竣工质量符合设计要求和本规程的有关规定。2)填充层表面不应有明显裂缝。3)管道和构件无渗漏。4)阀门开启灵活、关闭严密。66文件中间验收、调试和竣工验收,均应做好记录、签署文件并立卷归档。附录B 加热管管材的一般物理力学性能项 目单 位 指 标交联铝塑复合管 (注4)聚丁烯管交联聚乙烯管无规共聚聚丙烯管密度g/cm30.940(注1)0.9200.9400.80.91纵向长度回缩率 %2222热稳定性(注2) Mpa环应力 -2.4 2.5 1.9蠕变特性及检测点环应力Mpa (注3)15.56.012.0 4.416.53.5温度 20 95 20 952095时间h110001100011000交联度硅烷 %65(注1) -65 -过氧化物 %70(注1)70辐照 %60(注1)60维卡软化点105(注1) 113 123 140抗拉屈服强度(231)Mpa23171727断裂延伸率(231) %350(注1)280400700导热系数W/mK0.450.330.410.37线膨胀系数mm/mK 0.025 0.130 0.200 0.180注1:指交联聚乙烯层。注2:110热空气中8760小时无破坏或泄漏。注3:交联铝塑复合(XPAP)管的蠕变特性及检测点为:液体压力2.2 Mpa,95,10h注4:交联铝塑复合(XPAP)管的铝层,抗拉屈服强度应100Mpa,断裂延伸率应20%。胶粘层的专用热熔胶密度应0.926g/cm3,熔融指数应1g/10min,维卡软化点应105,断裂延伸率应400%,T剥离强度应70N/25mm。附录C管材的公称外径、最小壁厚及公差管材公称外径DN外径公差最小壁厚壁厚公差交联铝塑复合管16+0.301.65 +0.40201.90252.25 聚丁烯管16+0.201.3 +0.50201.3251.3 交联聚乙烯管16+0.301.3 +0.20201.5251.9 无规共聚 聚丙烯管16+0.301.8 +0.40201.9252.3注:各类管材的壁厚,应经设计计算确定。附录D 连接件的物理力学性能性能单位指标连接件耐水压Mpa常温-2.5,95-1.2,1小时无渗漏工作压力Mpa95-1.0,1小时无渗漏连接密封性压力Mpa95-3.5,1小时无渗漏耐拔脱力Mpa95-3.0 附录E地板向房间的有效散热量表附录E-1地面层为水泥、陶瓷砖、水磨石或石料的散热量 地面层热阻R=0.02(m2k)/w平均水温()室温()下列供热管道间距(mm)条件下的地板散热量(w/m2)300250225200175150125100351518202224837062534592786859499782726252102867565541079079665711294837160117988674621211029077654015182022241059273756611610292827312210797877612811210291801351181079584141123112100881471291171049215313412110995451518202224127114105968714012611610696148134122112101155139128117107163146135123111171153141129117178160147135122186166153140128501518202224149136127118109165150140130121173158148137126182166155144133191174163151140200182171159147209191178166153218199186173160551518202224171158149140131189174165155145199184173163152209193182171160220203191180168230212200188176241222209197184251231218205192附录E-4地面层以上铺地毯的散热量 地面层热阻R=0.15(m2k)/w平均水温()室温() 下列供热管道间距(mm)条件下的地板散热量(w/m2)30025022520017515012510035151820222452443935355647423635584943373560514438356152464035635447413565554842356756504336401518202224 6557524741 70 61565044 72 6458524675666053477768615549797063575082726558528473676053451518202224 79 71 656054 84 76 70 6458 87 78 72 66 60908175696293837771649686797366988882756810191847770501518202224 92 84 79 73 68 99 90 84 78 73102 93 87 81 7510596908478109999387801121029689831151059892851181081019487551518202224105 97 92 86 81113104 99 93 87117108102 96 9012111210599931251151091029612811911210599132122115108102135125118111104附录F-1塑料管或铝塑复合管水力计算
