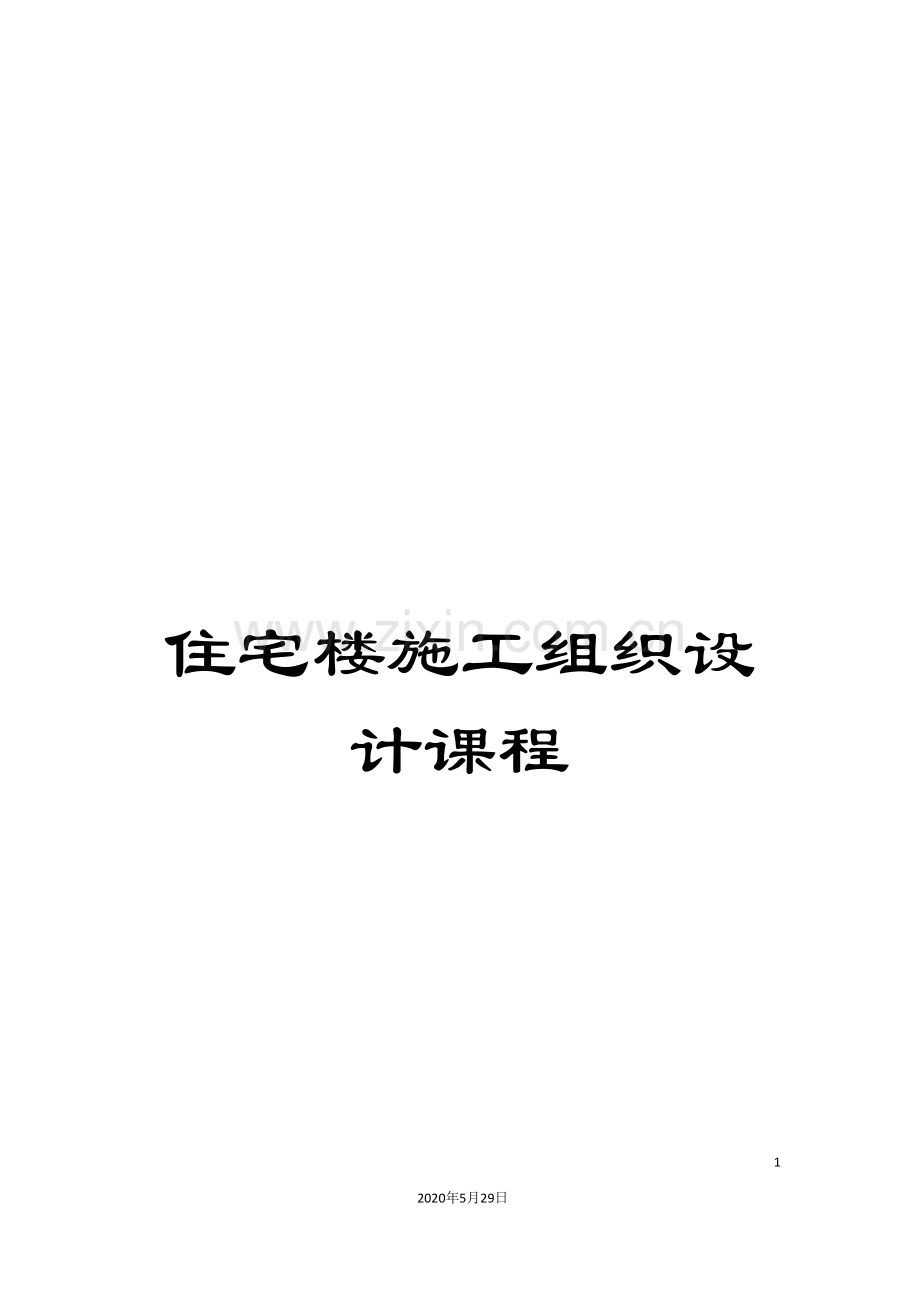

住宅楼施工组织设计课程.doc

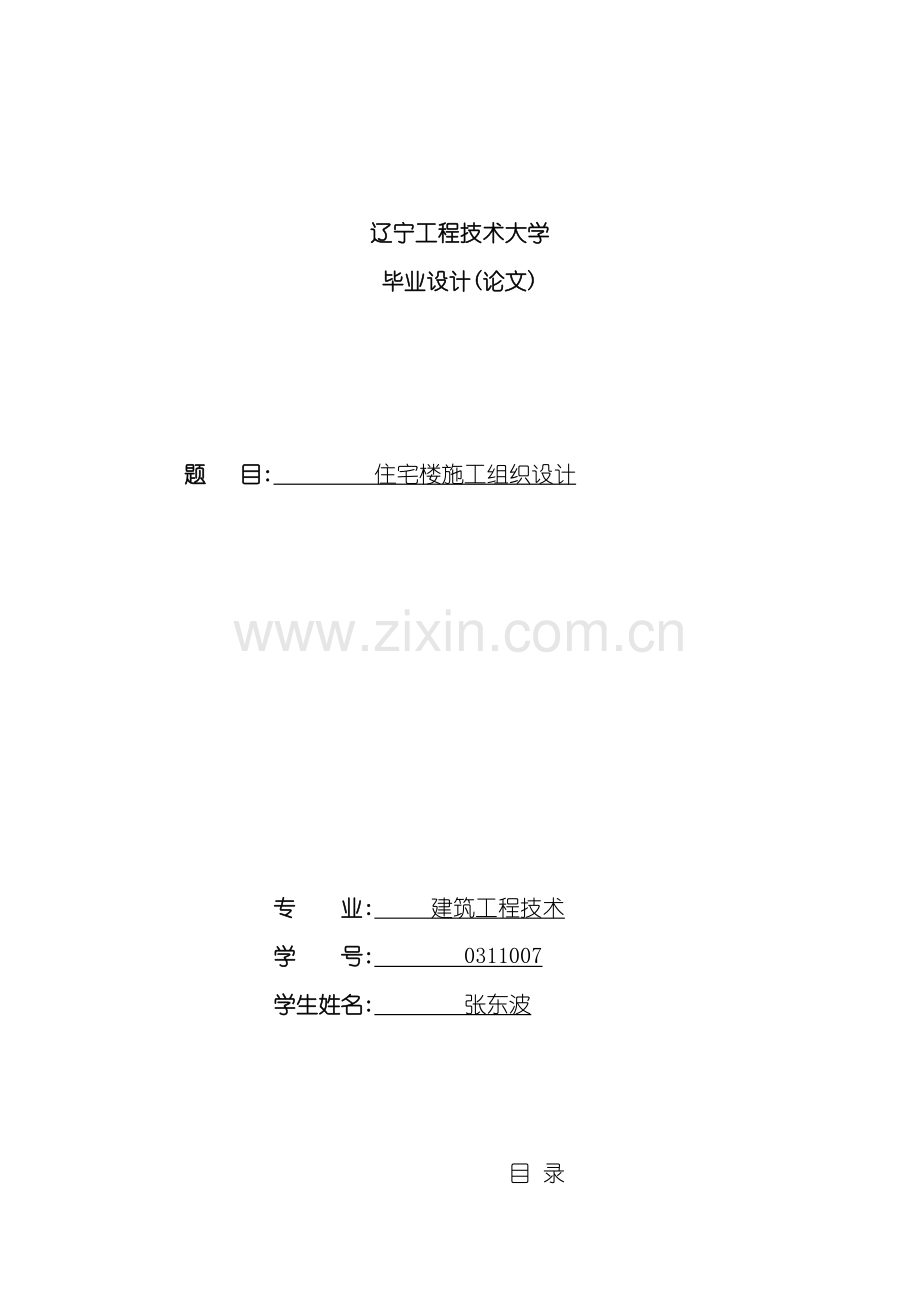

住宅楼施工组织设计课程1172020年5月29日文档仅供参考辽宁工程技术大学毕业设计(论文)题 目: 住宅楼施工组织设计 专 业: 建筑工程技术 学 号: 0311007 学生姓名: 张东波 目 录第1章编制依据5第2章工程概况72.1工程概况72.2水、文地质条件72.3气象条件72.4施工条件7第3章总体施工部署93.1质量目标及承诺93.2项目经理部管理网络103.3项目经理部管理人员103.4施工组织管理网络103.5现场平面布置113.6施工总体安排123.7安装施工总体安排133.8分包工程情况133.9总体施工程序143.10机械设备配备情况143.11主要材料投入计划15第4章施工进度计划174.1主要工序174.2进度计划监督管理174.3施工进度计划17第5章施工测量19施工测量的控制195.1工程平面控制195.2工程标高控制195.3建筑竖向控制205.4施测中应注意的问题205.5轴线、标高控制设备及精度215.6装修阶段标高测量215.7沉降观测周期的确定22第6章主要施工方法236.1结构施工顺序236.2桩基与地基基础236.3施工注意事项256.4地基基础286.5回填土工程296.6结构工程施工306.7模板工程356.8钢筋砼工程406.9主体工程446.10脚手架工程466.11建筑防水476.12装饰工程536.13楼地面工程606.14设备安装工程62第7章保证质量技术组织措施647.1施工质量把关措施647.2施工现场监督检查64第8章保证工期技术组织措施668.1建立严格的施工进度计划检查制度668.2保证材料及外加工构件的供应668.3实行资金专款专用66第9章安全施工技术组织措施679.1安全保障的部署679.2安全保证主要措施68第10章文明施工技术组织措施6910.1文明施工管理责任制6910.2机械布置、料具存放70第11章消防、保卫措施7211.1消防措施7211.2保卫措施72第12章环境保护措施7312.1建筑”三废”防治7312.2其它防护措施74第13章季节性施工7513.1雨季施工7513.2夏季施工75第14章主要质量通病防治措施7614.1质量通病防范措施7614.2装修工程质量通病防范7614.3楼地面7614.4外墙涂料7614.5防水工程7614.6内墙乳胶漆涂料7714.7门窗77附图表77第1章 编制依据主要有如下: GBJ107-87 GBJ201-83 JGJ94-94 GB50202-02 GB50203-02 JGJ3- GB50204-02 JGJ107-96 JGJ18-96 GB50207-02 GB50209-02 GB50210-01 GB50242- GB50303-02 GB50300- JG/T88-97 GB/T50236- JGJ104-97 GB50328-01(房屋建筑部分) JGJ59-99 JGJ46-88 JGJ80-91 JGJ33-01第2章 工程概况2.1 工程概况本施工组织设计对XXX住宅楼工程进行统一施工策划。工程北面临街。此住宅楼为七层高层建筑,建筑高度24.8m。住宅采用一梯多户单元布置,每单元设置一个楼梯,底层用作社区用房、活动中心、管理用房等。本工程设防烈度为六度,属二类建筑;建筑结.构的安全等级为二级;地基基础设计等级为乙级;建筑桩基的安全等级为二级;建筑抗震设防为丙类;剪力墙抗震等级为三级;结构构件的耐火等级为二级。2.2 水、文地质条件主要依据为建设方提供的。2.3 气象条件本地区常年冬季平均气温较低,一般雨雪天气为-2左右。夏季气温较高,七、八、九三个月平均气温可达30以上,常年雨期多集中在春、秋两季,春、夏之交五月中旬-六月中旬为长江流域梅雨季节,秋季雨期基本在十一月份。从最近十年累年气象资料,本地区冬季施工中的气候,雨雪、低温、冻害影响较小。2.4 施工条件本建筑物地处XX市XX区,交通便利,整个现场已经实现”三通一平”。整个施工现场实行封闭式施工,周围的办公房屋和居所较多,主要材料、设备的运输要做好计划安排,环境保护、防止噪声污染等措施药周密齐全,严格落实到位。1、基坑开挖前必须做好施工现场的排水措施。2、基坑开挖要采取快速施工,因此,要采取机械挖土和人工挖土两种方式相结合施工。施工过程中,要防止基底土受到扰动。公司质量体系文件、技术标准、工法等有关建筑工程各项规章制度.本工程施工组织设计的编制是按照建设单位招标及答疑文件等的要求和现场周边环境进行了认真而详细的编制,未提之处均按照施工图纸设计、国家现行技术规范、规程、质量评定标准以及有关文件等要求的具体规定进行施工。第3章 总体施工部署3.1 质量目标及承诺 公司相关各级部门及项目经理部全体人员都对工程的质量高度重视,在总结类似工程施工经验的基础之上,积极努力的推行”质量第一、信誉至上”的原则,运用科学的管理方法,制定严格的质量控制措施,大力采用新工艺、新技术和新材料,做到精心组织、精心施工,将本工程建成优质工程、精品工程,让建设方满意。同时采用全面质量管理方法对施工质量进行系统控制,严格执行ISO9000标准进行管理,全方位加强管理工作,保证工程质量,对暴露出的质量薄弱环节实行PDCA循环质量管理方式(见下图)。A P C D 工程质量控制ACDDCA总体质量控制专业质量控制PDCA循环说明: P计划阶段 D实施阶段 C检验阶段 A处理阶段分部分项工程验收合格并一次性经过,检验批全部验收合格,并实行工程质量奖罚制度。(图3.1)3.2 项目经理部管理网络测量员材料员安全员质检员施工员设备员资料员预算员项目经理项目副经理技术负责人取样员图3.2 项目经理部网络图3.3 项目经理部管理人员根据本公司有关项目管理方法,项目经理全面履行职责和权力,做好生产要素优化配置,负责本项目施工全过程的组织,控制和管理。我公司选派技术水平高、组织能力强、具有多年静压桩施工经验的项目经理杨志金同志担任本工程项目经理,并在公司内部抽调一批具有桩基工程丰富实践经验的工程技术人员组建项目经理部,负责本工程的施工。项目经理部下设技术、质监、施工、安全保卫、预算财务和材料设备等机构,履行项目必要的合同预算、成本核算、技术、质量、安全、材料、后勤等职能,实行统一管理,统一调度。3.4 施工组织管理网络质检站项 目 经 理项目副经理技术负责运桩班电焊班捆桩班施工员质检员测量员设单位监理压桩班 图(3.3)3.5 现场平面布置3.5.1平面布置原则平面布置力求科学、合理,充分利用所提供的场地资源,最大限度的满足施工需要,确保既定的质量、工期、安全生产、文明施工等目标的实现。3.5.2施工现场平面布置图见附件,临时设施布置及设施表附件。3.5.3施工道路根据现场平面布置图和现场的实际情况,按场地内原来的自然排水坡向,对场地进行平整,修筑宽3.5米现场临时道路。现场路基铺100毫米厚寸口石,压路机压实,路面浇100毫米厚C15混凝土,纵向坡高2%。3.5.4材料堆放为了保证现场材料堆放有序,堆放场地将进行硬化处理,即钢筋、模板、砂石料、砖、周转料场等浇成一块面积较大的砼场地。材料尽可能按计划分期、分批层供应,以减少二次搬运。主要材料的堆放,应严格按照确定的位置堆放整齐。3.5.5环境保护根据工程及工程施工需要,在现场设置洗涤池以方便进出施工现场的车辆冲洗干净。在基础施工时设置相应数量的沉淀池以将其泥浆沉淀,作到清水排入市政管网。在场区内遇到较为干燥的环境时应每隔一定时间撒水一次,并设专人对其实施。在整个的施工工程中,其中产生的建筑垃圾和生活垃圾应及时清运或者在现场设置一到两个垃圾坑存储垃圾并定期进行处理。3.5.6施工用电根据施工现场临时用电设计的规定,由电气工程师对施工临时用电进行设计。1、本工程施工临时用电系统采用380/220伏三相五线制(TN-S系统),以保证安全用电。2、施工电源由建设单位提供,直接引入施工临时配电房。3、在临时发配电房处设一组接地电阻小于4欧姆的发电机保护接地装置, 专用接零保护线和发电机、配电柜外壳接地应与发电机保护接地连接在一起。在配电线路的中间处和末端处做重要接地,接地电阻欧姆。4、配电房低压配柜分个回路(P1-P3)控制施工现场各用电设备。P1回路供钢筋加工棚、搅拌棚(砂浆)、机修房等用电。P2回路供砼泵、塔吊、楼层施工工作面用电。楼层施工用电从管道井内向上垂直敷设,每层设一个分配电箱。P3回路供施工现场照明和办公、食堂等临时设施照明。 导线沿墙明设,过大门时,穿钢管保护。3.5.7垂直运输机械的布置根据现场情况和建筑物的结构设计及整体布局,垂直机械分阶段布置如下:基础与主体施工阶段:在该建筑物的中间部分安装一台QTZ80塔吊,臂长R=50m,最小起重量为1.8t,以此解决垂直、水平运输问题。装饰装修施工阶段:拆除塔吊,在建筑物旁边的东、西部各安装1台快速人货电梯,解决垂直运输问题。3.6 施工总体安排1、按先地下、后地上、先主体、后围护、先粗装修后精装修的原则组织施工,及时进行结构验收,尽早形成工作面,组织主体交叉作业,有利缩短工期。柱、墙模板的配置考虑使用5-6次。特别屋面混凝土的施工按照要求不留设施工缝。2、在工程施工时,要安排好各工序搭接的同时按照工序需要作好所须资源的全面就位。3、在土方开挖阶段及时组织足够的劳动力修理边坡,确保基坑槽的边坡不塌方。如基坑槽的验收不受相关条件的限制,基础土方与砼垫层施工采取交叉作业,各区进行清土、验槽、浇砼垫层,以保证持力层基底土不被雨水浸泡受扰动或是人为的扰动。4、本工程为高层建筑物,可考虑对结构工程进行中间结构验收。结构施工中,合理安排工序穿插及预埋件的埋设。5、水电、设备等预留、预埋安装时,要紧密配合土建施工进度,积极组织穿插交叉作业,做好水、电管线的预埋预留工作,在装修阶段做好安装调试工作。3.7 安装施工总体安排1、安装工程施工穿插在土建施工中,工期严格执行土建的工期安排,严格按全过程管理体系标准组织施工。2、结构施工阶段:安装部分配合搞好电气管线的予埋工作,防雷接地系统的施工并做好测试记录;水施部分的留洞,各种套管的预埋。3、油漆施工阶段:电气和水施配合土建进度安装各种用电器具、卫生洁具和各种设备,按图纸和规范要求进行各种系统的调试工作,迎接有关部门的验收。3.7.1施工任务划分土建以本公司自有施工协作队伍为主,组织成二支队伍,在工程两施工段的施工中,按二班制组织施工。在大面积进入装修及设备安装时,另从公司范围内组织专业施工队进场。装修施工可在已经完成工作面插入,另外,桩基工程、水、电等专业均由本公司专业公司承担,土建从土方开挖时就做好施工配合。3.7.2施工组织原则1、地面以下以桩基工程施工为重点,要特别抓好桩孔积水的排水处理,以及基坑边坡的支护。2、地面以上以主体阶段施工为重点,则要抓住模板、钢筋、砼的施工。主体结构完成后,则以建筑物的每层组织承包,按二支队伍齐头并进的原则。由于采用上述原则,材料部门要积极组织好材料、半成品的订货、进货、材料试验及验收,加强材料的质量管理,并按施工计划组织好材料的进场。另外还应与当地建材质量检测单位签订好材料检测合同以确保进场材料在使用前受控3.8 分包工程情况本公司对所承建的各分部分项工程不转包,所有承包范围内工程的施工全部由自己完成,施工管理人员在公司内部精选,对建设方分包的分部分项工程,全力作好配合,确保工程施工顺利进行。3.9 总体施工程序按照:放线桩位成孔桩护壁桩身施工桩基验收承台地梁基坑(槽)土方开挖基槽验收承台地梁施工(安装工程的预埋)基础验收基础砌体基坑回填主楼结构(插入安装工程预埋)屋面工程进入装修设备安装、调试竣工的程序,组织流水施工。由于本工程工期较紧,因此,工程开工进场以后,要以最短的时间做好施工准备工作。另附总体施工程序框图参见附件。3.10 机械设备配备情况大型机械投入计划(表3.1)序号材 料 名 称单 位数 量备 注1F48钢管t195内外架、防护设施等2十字扣件套15000与钢管配套使用3接头卡套5000与钢管配套使用4旋转卡套5000与钢管配套使用5组合钢模平方米0剪力墙、梁支模6回形卡个0与钢管配套使用715mm胶合板平方米3500板底支模、梁模8绿色安全网平方米8000防护架、提升架围护9木枋立方米300用于支模板底搁栅等105cm厚跳板立方米600用于脚手架板、安全通道等11安全平网平方米1000用于安全水平防护12早拆体系头个700与钢管配套使用13木模板M2 a 塔 吊 1台b 人货电梯 2台c 砼搅 拌机 1台d 砂浆搅拌机 5台e 反铲挖掘机 1台f 砼输送泵 1台g 混凝土运输车 6辆h 井字架 2台3.11 主要材料投入计划 3.7.1周转材料投入计划根据本工程的工程特点及工程量,以经济实用的原则,对主要的周转材料作如下选择,具体详见下表:主要周转材料投入计划表周转材料选择及投入计划大致按如下配置方式:墙模板:配置二层半,梁板模板:配置三层;周转次数均为4-6次。1、模板选择:本工程的柱、梁、板较多,采用15夹板配模型式较灵活。考虑到工期要求较紧,拟安排一定数量的快拆体系的快拆头。2、所有周材的进场,由项目经理部根据生产进度计划和工程量预先提出材料需用量计划,由主管部门根据工程主体进度需要,分别进场,这样可提高施工现场的使用率及周材的周转次数。3.7.2工程用材料投入计划所有工程用材料均由合格供应商供应,供应材料必须进行验证检验和材料试验。到场材料必须按规定提供材质证明书,经检验合格的材料应按规定进行标识,不合格材料,不得放行和使用。主要工程用材在开工前作出材料需用计划,并按进度计划进行分解,工程施工期间按工程进度组织进场,确保工程需要。本工程主要工程用材料见下表:主要工程用材料计划表(表3.2)项 目单 位数 量钢 材T20.6木材工程用M323.1施工用M317.6水 泥T80.5商 品 砼M3112.6 3.7.3安全防护用品计划主要安全防护用品计划如下:安全网 800床安全兜网 180床安全防护用钢管 70吨安全带 16套安全帽 300顶绝缘鞋 50双绝缘手套 20双漏电保护器 15个第4章 施工进度计划4.1 主要工序基础工程:采取由下而上的施工顺序施工。主体结构:施工时,采取平行流水施工。装饰工程:结构完成之后,由建设方组织有关单位对结构工程质量检查验收,验收合格后,方可进行其它工序的施工。施工时,自上而下进行内装修,待女儿墙压顶完成后,自上而下进行外装饰。室内外装饰先内部、后外部。4.2 进度计划监督管理为了保证工程按期完成,坚持施工进度计划监督。并根据工程的实际情况制定工程年、季、旬、月、周作业计划及相应进度统计报表,按进度计划组织施工,接受建设方代表、监理对进度的检查、监督。4.3 施工进度计划根据总体施工部署,从全局考虑,阶段内的各分项工程按工序的衔接、工序的先后顺序等综合考虑安排施工,交叉作业,生产上互不干扰,项目部统筹兼顾,协调工程的资金、劳动力、材料,以保证工程能按施工进度计划完成。工程各分部分项工程时间安排如下:总工期224天,其中基础工程 28天主体结构 87天砌体工程 55天屋面工程 10天装修 49天竣工验收 5天结构工程的施工周期较长, 且易受自然气候的影响,当进入基础高峰施工以后,人员、设备的运转日趋正常,为确保阶段工期的实现,分项工程工期按以上各个阶段进行综合控制。本工程施工全过程有桩基工程、基础及结构工程、建筑装饰装修工程、建筑屋面工程、建筑给水排水工程、建筑电气工程等,各分部分项工程的施工均按总的施工进度安排计划进行。第5章 施工测量 施工测量的控制5.1 工程平面控制5.1.1控制点的选取土方开挖前,要作好工程测量控制,根据工程场地实际情况,0.000以下采用主轴线控制法,测设和作好建筑位置控制桩,0.000以上采用内控法为主,外控法为辅的测设方法。具体以住宅楼1轴线、7轴线、14轴线、35轴线、46轴线以及A、G、K、L等轴线设置控制桩点,形成方格网形主轴线平面控制方案。控制点设在已有建筑物墙上或作地面控制桩。5.1.2控制点的定位以城市规划或建设单位指定的一个红线桩和一条红线边为准用直接测法,进行测设平面控制桩。经过闭合后达到要求精度,即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后,在已有建筑物墙上的,应用红三角标记和注明轴线号;地面上的控制点用砼浇筑成牢固的桩位,顶面复以1001004mm钢板,板面上刻十字作为桩点标志,并砌筑窨井形式加以保护。5.2 工程标高控制高层建筑施工,至少要设三个现场水准点,以控制和引测建筑物标高,并构成空间检测闭合体系,以便闭合校核。根据现场情况设三个水准点桩(利用平面控制桩)。实际测设时,应用精度不低于S3级水准仪。0.000以上标高引测,主要是沿结构外墙,边柱或梯间等垂直向上传递。水准标高应由三处向上引测,以便相互校核。三处用钢尺向上引测投点后,把水准仪架设到施工层上,核测三点误差在3mm以内,再以引测点在施工层上抄测标高。拆模后,在墙壁上弹出每楼层500水平线,砌块墙砌好后,同样弹出每个楼层500或1000线。5.3 建筑竖向控制5.3.1方法该工程垂直度(竖向)的控制采用激光经纬仪外控法中的延长轴线法进行,方法是将激光经纬仪安置在延长轴线的控制桩上,后视首层轴线后,抬起望远镜将轴线直接投测在施工层上或者采用内控法,在二层的平面内设置控制点位,经过激光经纬仪向上投测各层的控制点位。5.3.2投测中的要点1)、测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不垂直的误差。2)、轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。必须以首层轴层线位置为准,直接向施工层投测,避免逐层上投造成误差积累。3)、取正倒镜向上投测的平均位置,以抵消经纬仪的视准轴不垂直横轴和横轴不垂直视轴的误差影响。4)、投测主要误差必须控制在标准以内,即向上投测时的投点标志误差控制在3mm以内,照准目标的误差控制在M照60/V。D/P2以内,经纬仪竖轴不垂直的影响误差控制在:M竖(H/Pn)/5以内以上公式中H-为建筑物全高。D-为向上投测时的斜视线长。t-为经纬仪水平度盘水准管的分划值。V-为经纬仪望远镜的放大倍数。P-为常数。5.4 施测中应注意的问题观测时应做到前后视线等长,测水平线时,最好是用直接调整水平仪的仪器高度,使后视时的视线正对准水平线,前视时则可直接用铅笔标出视线标高的水平线。由0.000水平线向下或向上量高差时,所用钢尺应经过检定,测量高差时尺身应垂直和用规定的拉力,并要进行尺长和温度校正。该工程0.000以上部分施工时,首先应对0.000以下部分的轴线、标高进行复线校核,如有误差则进行修正,修正后再采用直角或极坐标法将控制轴线重新测出,以此为准来控制以上的轴线标高。5.5 轴线、标高控制设备及精度经纬仪: J2激光经纬仪一台。水准仪: DS3水准仪1台。测量控制精度1、轴线误差:墙、梁轴线偏移控制在5mm之内。2、标高误差:层高误差控制在5mm以内,建筑物全高误差控制在20mm之内。3、 墙及建筑物全高垂直误差控制在15mm之内。5.6 装修阶段标高测量在砌块砌体施工过程中,根据主体施工时每一层楼面引出标高,用50m钢卷尺,从各楼层测出固定标高标准控制点,立好皮数杆,按皮数杆控制线砌砖,同时作好控制门窗洞口的腰线。用水准仪找平,操作程序如下:1、安水准仪2、确定楼(地)面一个固定高度的点,在楼板上应按设计要求加上楼面层设计厚度。3、根据已定的点,用水准确定塔尺的读数。注意塔尺底部要与点对平。4、塔尺的读数或标记,用水准仪测出每间屋内转角处的相对标高控制点。3、 用墨线连接所有的做好的点位,于是本层的水平线就测量完毕。5.7 沉降观测周期的确定建筑物建成后会引起基础及其四周的地层产生变形,这种变形在一定范围内是正常的,但超过一定的限度,不但会影响建筑物正常使用,严重时还会危及生命财产安全。为了建筑物的安全使用,对其进行变形观测是一项不容忽视的工作。 在实际工作中,按照(JG/T88-97),对于建筑物的有效监测,及时准确地反映出沉降规律。此项测量按级水准精度采用闭合法观测,每施工完一层观测一次,建筑物竣工后的观测,第一年每三个月一次。第二年半年一次,以后每年一次,直至下沉稳定为止,遇特殊情况,应增加观测次数。沉降观测由有资质的单位执行,有关资料应交设计单位备查。该工程造型较为复杂, 因此我们将成立由测量员等四人组成的测量小组,专门负责定位、轴线、标高的测设,保证建筑物的几何尺寸正确无误。施工放线前,应提前复核建筑与周边红线的距离,经市规划部门现场验线及设计单位确认后方能正式施工。第6章 主要施工方法6.1 结构施工顺序6.1.1桩基工程施工顺序场地平整测量放线桩位土方开挖桩护壁清理桩孔底桩孔验收桩身钢筋桩身混凝土桩基验收。6.1.2地基与基础工程施工顺序测量放线土方开挖清理基坑基坑处理验槽垫层测量放线承台施工地梁施工验收。6.1.3上部结构施工顺序定位放线绑扎剪力墙钢筋支墙模板搭设脚手架支梁板模板浇捣墙混凝土绑扎梁、板钢筋浇捣梁板混凝土。基础、桩基工程按区、区区组织钢筋、模板、混凝土等几大工种流水施工,主体结构采用由下至上在两施工段平行流水施工。6.2 桩基与地基基础按图纸要求及甲方提供的红线图,依安排好的施工顺序放灰线,并同时考虑桩基工程的施工与其土方开挖、堆放的合理性,以避免二次搬运和不必要的窝工与工期浪费。采用现浇砼分段护壁的人工挖孔桩的施工工艺流程。1、放线定位按设计图纸放线、定位桩。2、开挖土方采取分段开挖,每段高度决定于土壁保持直立状态的能力,一般以0.81.0m为一施工段。在地下水以下施工应及时用吊桶将泥水吊出。如遇大量渗水,则在孔底一侧挖集水坑,用高扬程潜水泵排出孔外。3、测量控制桩位轴线采用在地面设十字控制网,基准点。安装提升设备时,使吊桶的钢丝绳中心与桩孔中心线一致,以作挖土时粗略控制中心线用。4、支设护壁模板模板高度取决于开挖方施工段的高度,一般为1m,由8块活动木模板组合而成。5、设置操作平台在模板顶放置操作平台,平台可用角钢和钢板制成半圆形,两个合起来即为一个整圆,使用时临时放置砼拌合料和灌注护壁砼用。6、灌注护壁砼护壁砼要注意捣实,因它起着护壁与防水双重作用,上下护壁间搭接5075mm。7、拆除模板继续下一段的施工当护壁砼达到一定强度后便可拆除模板,一般在常温情况下约24小时能够拆除模板,再开挖下一段土方,然后继续支模板灌注护壁砼,如此循环,直到挖到设计要求的深度。8、钢筋笼沉放钢筋笼就位,对质量1000kg以内的小型钢筋笼,可用带有小卷扬机和活动的小型吊运机具,或用汽车吊吊放入孔内就位。9、排除孔底积水,灌注桩身砼当灌注砼前,应先放置钢筋笼,并再次测量孔内虚土厚度,超过要求应进行清理。砼坍落度为810cm。砼灌注可用手推车运输向桩孔内灌注。砼上下料用串桶,深桩孔用砼导管。砼应连续分层灌注,每层灌注高度不超过1.5m。对于直径较小的挖孔桩,距地面6m以下利用砼的大坍落度(掺粉煤灰或减水剂)和下冲力使之密实;6m以内的砼应分层振捣密实。对于直径较大的挖孔桩应分层振捣密实,第一次灌注到扩底部位的顶面,随即振捣密实;再分层灌注桩身,分层捣实,直至桩顶。当砼灌注量大时,可用砼泵车和布料杆。在初凝前抹压平整,以避免出现塑性收缩裂缝或环向干缩裂缝。表面浮浆层应凿除,使之与上部承台或底板连接良好。6.3 施工注意事项 6.3.1施工安全措施人工挖孔桩是人力挖掘成孔,必须在保证安全的条件下作业。1、从事挖孔桩作业的工人以健壮男性青年为宜,并须经健康检查和井下、高空、用电、吊装及简单机械操作等安全作业培训且考核合格后,方可进入现场施工。2、在施工图会审和桩孔挖掘前,要认真研究钻探资料,分析地质情况,对可能出现管涌、涌水以及有害气体等情况应制定有针对性的安全防护措施。如对安全施工存在疑虑,应事前向有关单位提出。3、施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须经常进行检查,确保完好和安全使用。4、为防止孔壁坍塌,应根据桩径大小和地质条件采取可靠的支护孔壁的施工办法。5、孔口操作平台应自成稳定体系,防止在护壁下沉时被拉跨。6、在孔口设水平移动式活动安全盖板,当提土桶提升到离地面约1.8m,推活动盖板关闭孔口,手推车推至盖板上卸土后,再开盖板,放下提土桶装土,以防止土块、操作人员掉入孔内伤人。采用电葫芦提升提土桶,桩孔四周应设安全栏杆。7、孔内必须设置应急软爬梯,供人员上下孔使用的电葫芦、吊笼等应安全可靠并配有自动卡紧保险装置,不得使用麻绳和尼龙绳吊扶或脚踏井壁凸缘上下。电葫芦宜采用按钮式开关,使用前必须检验其安全吊线力。8、吊运土方用的绳索、滑轮和盛土容器应完好牢固,起吊时垂直下方严禁站人。9、施工场地内的一切电源、电路的安装和拆除必须由持证电工操作,电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸,严禁一闸多用。孔上电缆必须架空2.0m以上,严禁拖地和埋压土中,孔内电缆电线必须有防湿、防潮、防断等保护措施。照明 应采用安全矿灯或12V以下的安全灯。10、护壁要高出承台垫层面200mm左右,孔周围要设置安全防护栏杆。11、施工人员必须戴安全帽,穿绝缘胶鞋。孔内有人时,孔上必须有人监督防护,不得擅离岗位。12、当桩孔开挖深度超过5m时,每天开工前应进行有毒气体的检测;挖孔时要时刻注意是否有有毒气体;特别是当孔深超过10m时要采用必要的通风措施,风量不宜少于25L/s。13、挖出的土方应及时运走,机动车不得在桩孔附近通行。14、加强对孔壁土层涌水情况的观察,发现异常情况,及时采取处理措施。15、灌注桩身砼时,相邻10m范围内的挖孔作业应停止,并不得在孔底留人。16、暂停施工的桩孔,应加盖板封闭孔口,并加0.81m高的围栏围蔽。17、现场应设专职安全检查员,在施工前和施工中应进行认真检查;发现问题及时处理,待消除隐患后再行作业;对违章作业有权制止。5.3.2挖孔注意事项1、开挖前,应从桩中心位置向四周引出四个桩心控制点,用牢固的木桩标定。当一节桩孔挖好安装护壁模板时,必须用桩心点来校正模板位置,并应设专人严格校核中心位置及护壁厚度。2、修筑第一节孔圈护壁应符合下列规定:(1)孔圈中心线应的桩的轴线重合,其与轴线的偏差不得大于20mm。(2)第一节孔圈护壁应比下面的护壁厚100150mm,并应高出现场地表面200mm左右。3、修筑孔圈护壁应遵守下列规定:(1)护壁厚度、拉接钢筋或配筋强度等级应符合设计要求。(2)桩孔开挖后应尽快灌注护壁砼,且必须当天一次性灌注完毕。(3)上下护壁间的搭接长度不得少于50mm。(4)灌注护壁砼时,可用敲击模板用竹竿木棒等重复插捣。(5)不得在桩孔水淹没模板的情况下灌注护壁砼。(6)护壁砼拌合料中宜掺入早强剂。(7)护壁模板的拆除,应根据气温等情况而定,一般可在24小时后进行。(8)发现护壁有蜂窝、漏水现象应及时加以堵塞或导流,防止孔外水经过护壁流入桩内孔内。(9)同一水平面上的孔圈二正交直径的极差不宜大于50mm。 4、多孔桩同时成孔,应采取间隔挖孔方法,以避免相互影响和防止土体滑移。 5、对桩的垂直度和直径,应每段检查,发现偏差,随时纠正,保证位置正确。 6、遇到流动性淤泥或流沙时,可按下列方法进行处理:(1)减少每节护壁的高度(可取0.30.5m),或采取钢护筒、预制砼沉井等作为护壁。待穿过松软层或流沙层后,可按一般方法边挖掘边灌注砼护壁,继续开挖桩孔。(2)当采用(1)方法仍无法施工时,应迅速用砂回填桩孔到能控制坍孔为止,并会同有关单位共同处理。(3)开挖流砂严重的桩孔时,应将附近无流砂的桩孔挖深,使其 起集水井作用。集水井应选在地下水流的上方。7、遇到塌孔时,一般可在塌方处用砖砌成外模,配适当钢筋(69mm,间距150mm)再支钢内模灌注砼护壁。8、当挖孔至桩端持力层岩(土)面时,应及时通知建设、设计单位和质检(监)部门对孔底土进行鉴定。经鉴定符合设计要求后,才能按设计要求进行入岩挖掘或进行扩底端施工。不能简单地提供的桩长参考数据来终止挖掘。9、扩底时,为防止扩底部位塌方,可采用间隔挖土扩底措施,留一部分土方作为支撑,待灌注砼前挖除。10、终孔时,应清除护壁污泥、孔底残渣、浮土、杂物和积水,并通知建设单位、设计单位及质检(监)部门对孔底形状、尺寸、土质等进行检验。检验合格后,应迅速封底、安装钢筋笼、灌注砼。孔底地质状况应妥善保存备查。11、工程桩施工前必须进行桩端持力层的”岩基荷载试验”。12、工程桩的质量检验根据成桩的质量而定。13、当桩的最小中心距不满足2.5d或D+1m(当D大于2.0m时),应跳挖施工,且待第一批桩浇灌混凝土并其强度达到5.0N/mm2后,再挖扩相邻桩。6.4 地基基础6.4.1土方机械的选用(表6.1)名 称规 格台 数方 式优 点反铲挖掘机WY-601沟端开行挖土深度、宽度较大自卸运输车5T6装、卸、运土灵活6.4.2土方工程拟采用一台反铲挖掘机进行开挖,自卸汽车配合运土,挖土采用两次开挖,第一次采用大面积开挖,
