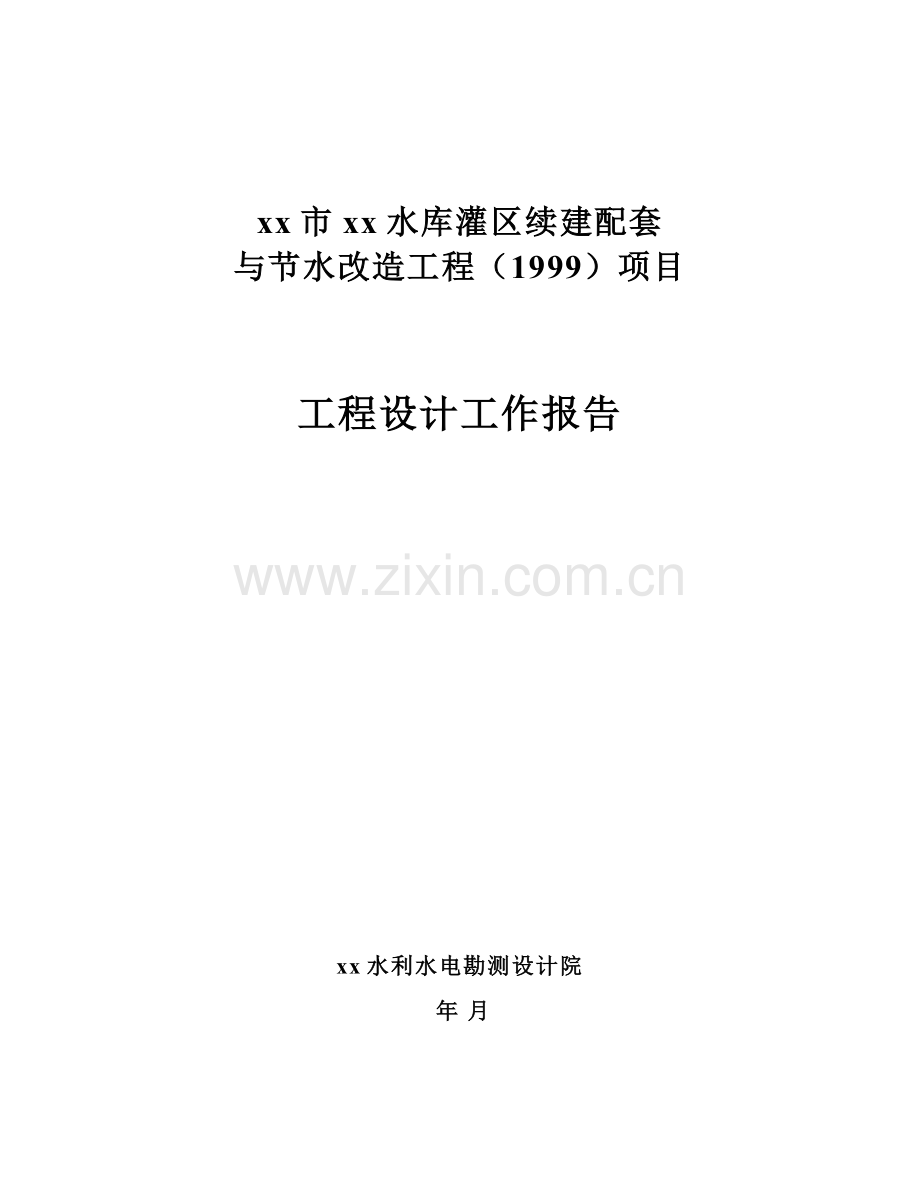

呼和浩特市某节水改造工程设计工作报告.docx

资源描述

xx市xx水库灌区续建配套与节水改造工程（1999）项目工程设计工作报告 xx水利水电勘测设计院年月 1 工程概况 xx水库灌区续建配套与节水改造工程（1999）项目位于xx市西50km的土默川平原上，距土默特左旗旗政府所在地察素齐镇西南10km处，在xx水库灌区范围内。本期续建配套与节水改造工程即为水库灌区的一部分。项目涉及土默特左旗把什、陶思浩、察素齐和铁帽四个乡镇。其地理位置为东经111°00′34″～111°08′26″，北纬40°35′42″～40°43′31″。工程范围北起xx沟口，南至哈素海灌区南分干渠，西起xx果园，东至托察公路。工程内容：渠首枢纽一座、东一分干渠衬砌 2.95 km，西一分干渠衬砌5.85km，渠系建筑物72座，典型节水灌溉示范区3000亩。 2 工程规划设计要点 2.1 工程规划 xx水库灌区续建配套与节水改造工程（1999）项目的主要任务是灌溉与引洪淤灌。工程建成后，可大大地节约水资源、降低引水费用、缩短时间、方便灌区群众的灌溉与管理单位的管理、减少水事纠纷、扩大灌溉面积，带来巨大的社会效益和经济效益，每年将平均节约费用16.6万元。特别是每年汛期，更显示出该工程的巨大作用。根据本工程所属灌区的规模，设计灌溉面积30.3万亩，依据《水利水电枢纽工程划分及设计标准》（山区、丘陵区部分）SDJ12-78，本枢纽工程为三等工程，主要建筑物为3级。依据《防洪标准》GB50201-94，本枢纽主体工程设计洪水标准为30年一遇，校核洪水标准为100年一遇。灌区渠系配套及示范区工程为五等工程，主要建筑物为5级。 2.2 设计要点根据内蒙古自治区水利厅内水农【2000】54号文（《内蒙古自治区水利厅关于呼市xx灌区节水改造项目实施方案的批复》），我们进行了呼市xx水库灌区节水改造项目工程的技施设计工作。主要包括：（1）新建引水枢纽一座；（2）新修西一分干渠一条，长8km；（3）新修东一分干渠一条，长2.3km；（4）新修西干渠一支渠一条，长3.2km；（5）新修西一分干渠一支渠一条，长3.2km；（6）典型示范区节水灌溉3000亩。工程批复总投资893.44万元。其中中央投资600万元，地方配套293.44万元。工程主要特性表见附表2.2-1。工程主要特性表表2.2-1 名称项目单位数量东干渠进水闸设计水位 m 1073.28 校核水位 m 1073.76 设计流量 m3/s 5.60 校核流量 m3/s 10.0 闸底板工程 m 1071.9 闸孔数孔 2 闸孔尺寸 m 2*2 西干渠进水闸设计水位 m 1073.28 校核水位 m 1073.76 设计流量 m3/s 5.30 校核流量 m3/s 10.0 闸底板工程 m 1071.9 闸孔数孔 2 闸孔尺寸 m 2*2 拦河闸设计水位 m 1074.9 校核水位 m 1075.45 设计流量 m3/s 397.0 校核流量 m3/s 478.0 闸底板工程 m 1071.0 闸孔数孔 3 闸孔尺寸 m 3*10 在设计过程中，设计人员严格按照国家的有关规范、规程和技术标准进行工程设计，本着技术上可行、经济上合理的原则，优化结构形式，在全体设计人员的共同努力下，共完成设计图纸 39张。 3 重大设计变更在施工过程中，根据实际情况作了如下设计变更：（1）砼预制板衬砌变更为浆砌石衬砌；（2）小断面渠道变更为大断面渠道，增加了渠道单位长度的造价；（3）“U”型槽变更为砼预制板；（4）拦河闸交通桥变更为人行桥；（5）东、西进水闸底板高程降低30cm。 4 设计文件质量管理 xx水库灌区续建配套与节水改造项目由7名高级工程师和2名工程师组成的项目设计组共同完成。项目经理全面负责项目设计工作，聘请老专家作为设计组的技术顾问，帮助项目设计组解决疑难问题。设计文件、设计图纸严格执行有关规范、规程，从设计、校核、审查、审定严格把关，认真执行ISO-9001的有关程序。处级审查、复查，院级专业总工程师、总工程师审定、院长批准。 5 设计为工程建设服务本项目从工程设计到工程施工，设计人员的一切工作都是本着设计为工程服务的原则。从项目选定到工程设计、工程施工中出现问题的处理，同建设单位共同研究解决，做到施工中的小问题就地解决，大问题及时向院领导、总工及建设单位汇报，并提出解决问题的方案。从2001年6月开工以来，我院派设计代表常驻工地，现场配合建设单位、监理单位、施工单位工作，现场解决施工中的各类问题。为领导决策提供依据，为工程保质保量、按时完成提供优质服务。 6 经验与建议在整个工程设计、施工过程中，得到了建设单位、施工单位、监理单位的大力支持和配合，使设计蓝图变为现实。通过本项目从工程设计到工程施工的全过程实践，感到重视基础资料投入的同时还应考虑工程实施的先后衔接，使工程发挥整体效益更为重要。建议在下一步的工程建设中，各参建单位要更加团结互助、互相配合、协调合作，保质保量完成后续建设任务。管理单位要加强工程管理工作，做到及时管理、经常维护，确保工程的正常运行。 7 附件 7.1 设计机构设置和主要工作人员情况设计机构设置和主要工作人员情况表表7.1-1 设计单位姓名职务职称内蒙古水利水电勘测设计院 xx水库灌区节水改造项目设计组石翠荣项目经理（可研阶段）工程师丁建青项目经理（初设阶段）高工刘锋设计代表工程师温志勤成员高工陈丽珍成员高工于秀阁成员高工李妮华成员高工巩刃琦成员高工晏云成员高工 7.2 重大设计变更与原设计对比表7.2-1 原设计设计变更渠道为预制砼板衬砌变更为浆砌石衬砌断面较小变更为较大的断面支渠为“U”型槽衬砌变更为梯形断面引水枢纽交通桥为预应力钢筋砼结构变更为钢结构人行桥东西进水闸底板比拦河闸底板高1.2m 变更高差为0.9m 7.3 工程设计大事 1999年6月，完成了《xx市土默特左旗xx水库灌区节水改造工程项目建议书》。 1999年10月，完成了《xx市土默特左旗xx水库灌区节水改造工程可行性研究报告》。 2000年4月，完成了“呼市xx灌区节水改造项目工程地形图”、“引水枢纽地质柱状图”。 2000年6月，完成了《xx市土默特左旗xx水库灌区节水改造工程实施方案（初设）》。 2001年6月12日，在内蒙古水利设计院三楼会议室，对xx水库灌区节水改造项目工程技施设计图纸进行审查，参加会议的有呼市水务局、土默特左旗xx灌区管理处、内蒙古黄河辽河工程局股份有限公司、内蒙水设院、内蒙水电监理中心等单位的领导及专家。会上，听取了该工程设计项目部的汇报，与会同志进行了认真的研究讨论，对技施设计提出了修改意见。并要求设计单位技施设计工作在6月20日前完成。 2001年6月22日，在xx水库管理处就工程施工图进行了技术交底。 2001年7月8日，由设计代表提出对东、西干渠闸孔数量和尺寸进行变更，召开了有项目法人代表、总监、设代、施工项目部经理及技术负责人参加的设计变更会议，将原来的3×1.2m改为2×2m。 2001年7月16日，应灌区群众要求，由建设单位提出对东、西干渠进水闸底板高程进行变更，召开了有项目法人代表、总监、设代、施工项目部经理及技术负责人参加的设计变更会议，将进水闸底板高程由原来的1072.2m改为1071.9m，降低了0.3m。 2002年5月12日，由建设单位提出对拦河闸下游东翼墙基础高程进行变更，召开了有项目法人代表、总监、设代、施工项目部经理及技术负责人参加的设计变更会议，将基础底面高程降低30㎝。 2002年7月9日，由建设单位提出对交通桥进行变更，召开了有项目法人代表、总监、设代、施工项目部经理及技术负责人参加的设计变更会议，将原来的预应力钢筋混凝土桥取消，改为钢结构桥。 2003年9月3日，由建设单位提出对引水枢纽上部结构的启闭机管理房进行变更，召开了有项目法人代表、总监、设代、施工项目部经理及技术负责人参加的设计变更会议，将原来的钢柱仿古建筑结构改为砖混轻型钢屋顶结构。
