初中物理作图题汇总
力学部分

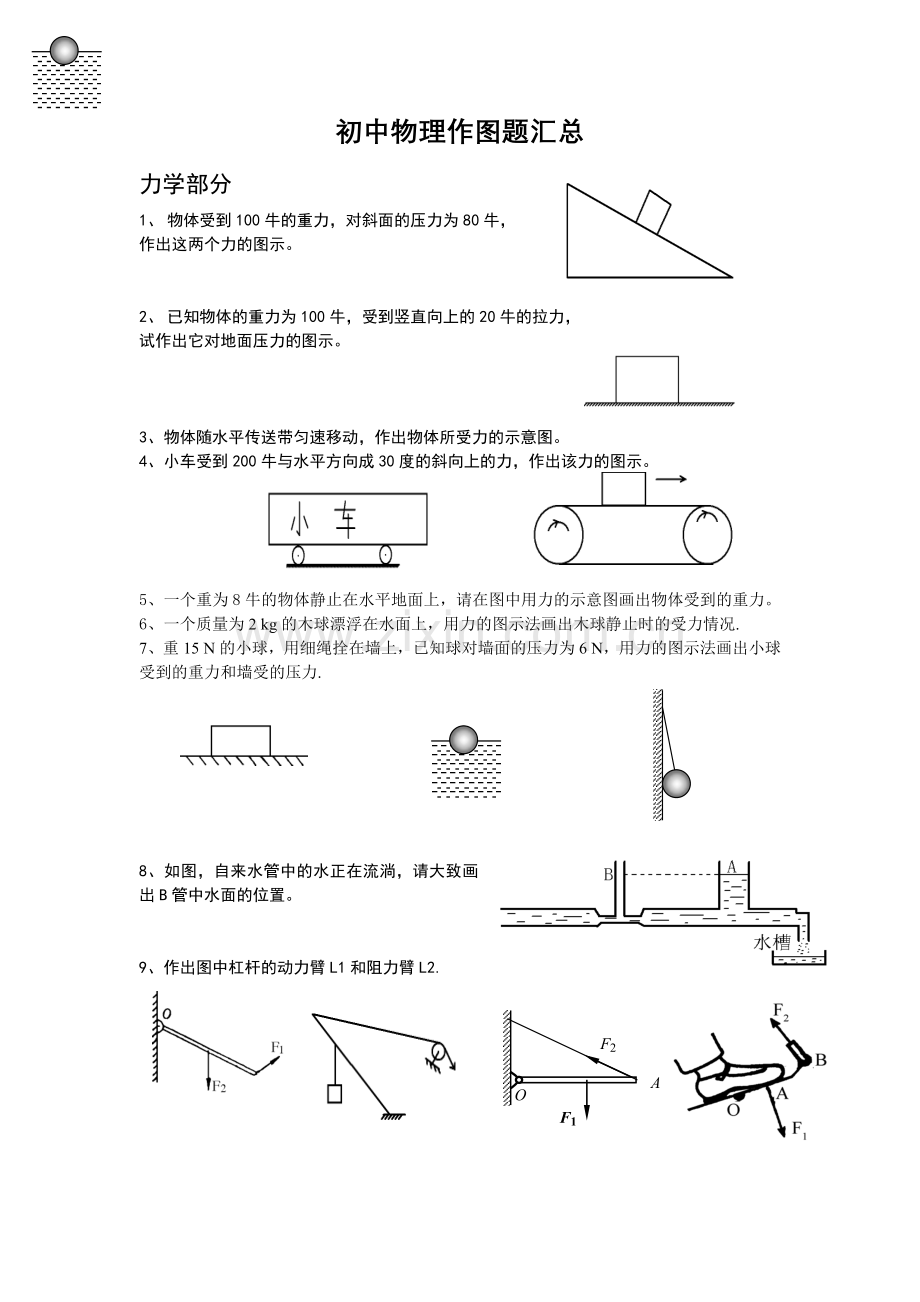

1、 物体受到100牛的重力，对斜面的压力为80牛，
作出这两个力的图示。

2、 已知物体的重力为100牛，受到竖直向上的20牛的拉力，
试作出它对地面压力的图示。

3、物体随水平传送带匀速移动，作出物体所受力的示意图。
4、小车受到200牛与水平方向成30度的斜向上的力，作出该力的图示。

5、一个重为8牛的物体静止在水平地面上，请在图中用力的示意图画出物体受到的重力。6、一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况.
7、重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力.

8、如图，自来水管中的水正在流淌，请大致画出B管中水面的位置。

9、作出图中杠杆的动力臂L1和阻力臂L2.

A
O
F1
F2

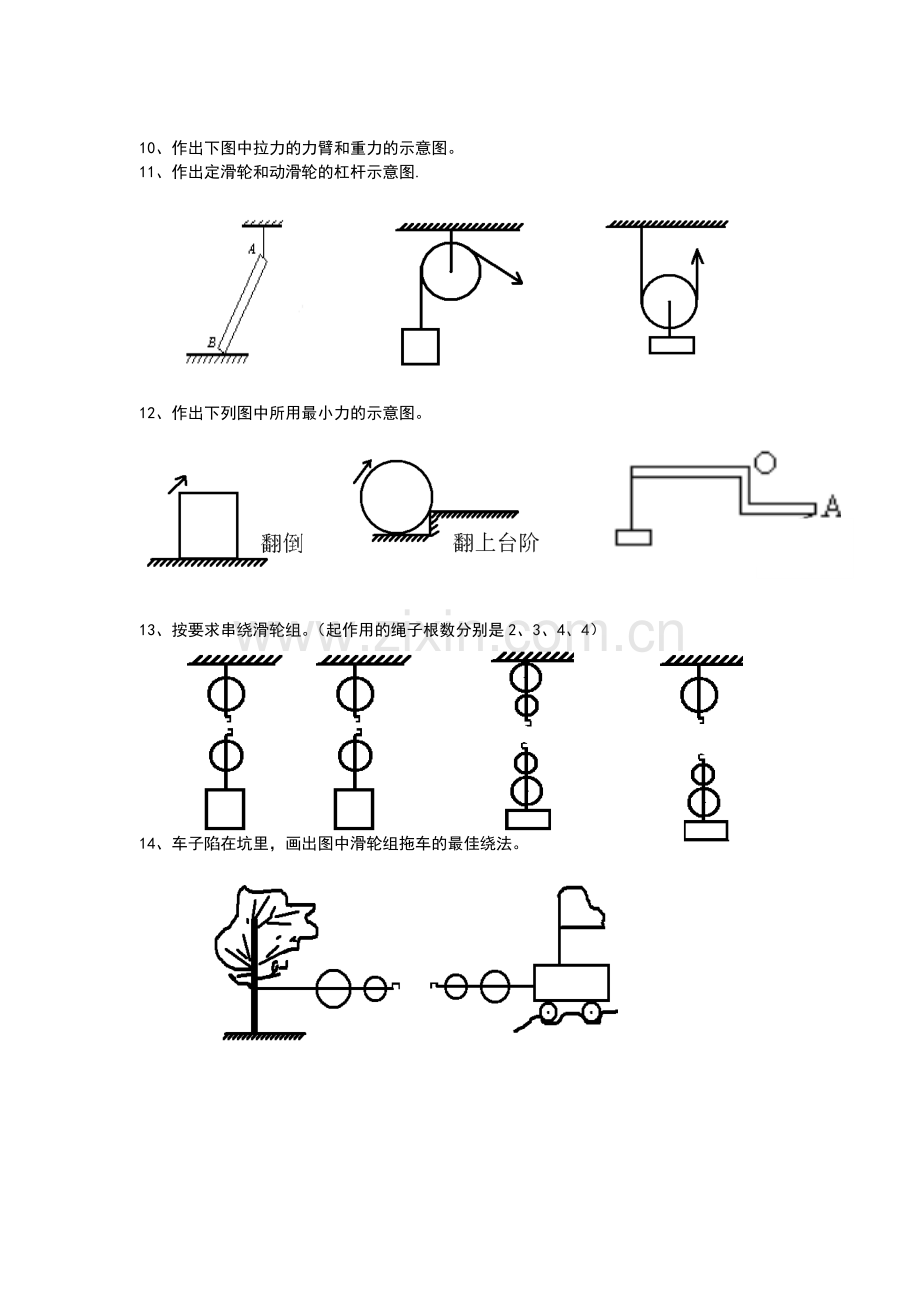

10、作出下图中拉力的力臂和重力的示意图。
11、作出定滑轮和动滑轮的杠杆示意图.

12、作出下列图中所用最小力的示意图。

13、按要求串绕滑轮组。（起作用的绳子根数分别是2、3、4、4）

14、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。
