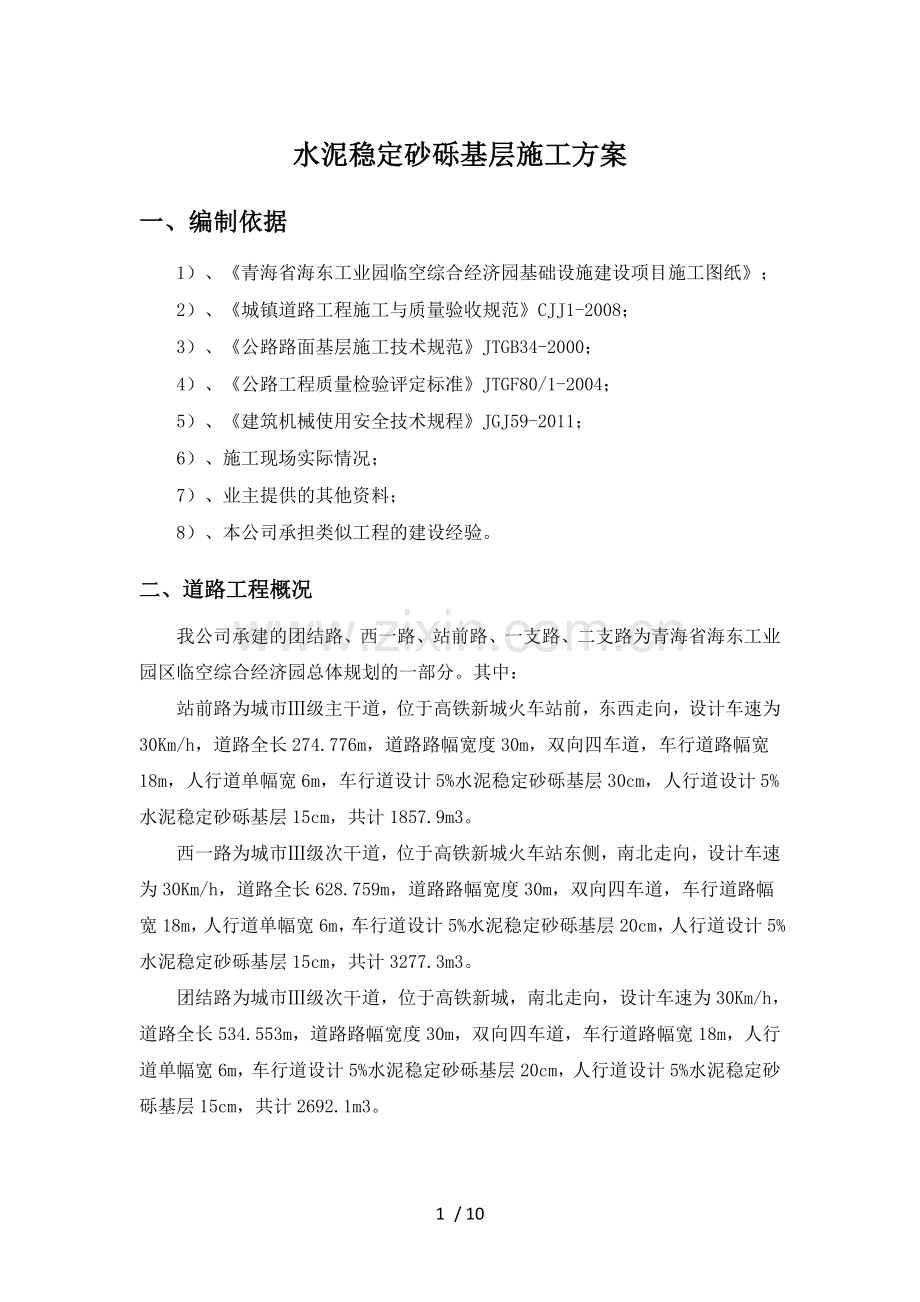

水泥稳定砂砾基层施工方案一、编制依据1）、青海省海东工业园临空综合经济园基础设施建设项目施工图纸；2）、城镇道路工程施工与质量验收规范CJJ1-2008；3）、公路路面基层施工技术规范JTGB34-2000；4）、公路工程质量检验评定标准JTGF80/1-2004；5）、建筑机械使用安全技术规程JGJ59-2011；6）、施工现场实际情况；7）、业主提供的其他资料；8）、本公司承担类似工程的建设经验。二、 道路工程概况我公司承建的团结路、西一路、站前路、一支路、二支路为青海省海东工业园区临空综合经济园总体规划的一部分。其中：站前路为城市级主干道，位于高铁新城火车站前，东西走向，设计车速为30Km/h，道路全长274.776m，道路路幅宽度30m，双向四车道，车行道路幅宽18m，人行道单幅宽6m，车行道设计5%水泥稳定砂砾基层30cm，人行道设计5%水泥稳定砂砾基层15cm，共计1857.9m3。西一路为城市级次干道，位于高铁新城火车站东侧，南北走向，设计车速为30Km/h，道路全长628.759m，道路路幅宽度30m，双向四车道，车行道路幅宽18m，人行道单幅宽6m，车行道设计5%水泥稳定砂砾基层20cm，人行道设计5%水泥稳定砂砾基层15cm，共计3277.3m3。团结路为城市级次干道，位于高铁新城，南北走向，设计车速为30Km/h，道路全长534.553m，道路路幅宽度30m，双向四车道，车行道路幅宽18m，人行道单幅宽6m，车行道设计5%水泥稳定砂砾基层20cm，人行道设计5%水泥稳定砂砾基层15cm，共计2692.1m3。一支路为城市级次支路，位于高铁新城，南北走向，设计车速为20Km/h，道路全长495.215m，道路路幅宽度20m，双向双车道，车行道路幅宽14m，人行道单幅宽3m，车行道设计5%水泥稳定砂砾基层20cm，人行道设计5%水泥稳定砂砾基层15cm，共计1755.5m3。二支路为城市级次支路，位于高铁新城，南北走向，设计车速为20Km/h，道路全长172.252m，道路路幅宽度20m，双向双车道，车行道路幅宽14m，人行道单幅宽3m，车行道设计5%水泥稳定砂砾基层20cm，人行道设计5%水泥稳定砂砾基层15cm，共计574.8m3。三、 施工准备截止目前，我项目部已完成以下准备工作：1）、该段路基底基层填筑已结束，并已验收合格，并具备进行下道工序的施工条件。2）、水泥稳定砂砾基层配合比已上报并批复。3）、施工管理、技术人员及工人已经到位。4）、松铺厚度观测点已布设。5）、水稳拌合站拌和设备已调试完毕、秤量系统标定检验合格。6）、各种施工所需的机械设备已全部到位，运转正常，性能优良，操作人员技术熟练经验丰富。四、 施工工艺 站前路路面基层为30cm水泥稳定砂砾，根据规范要求应分两层铺筑，每层15cm；西一路、团结路、一支路、二支路基层为20cm水泥稳定砂砾，根据规范要求一层铺筑；施工方法采用混合料场拌、自卸车运输、摊铺机摊铺、压路机压实的全过程机械化施工。工艺流程为：施工放样 混合料拌和 运输 混合料摊铺 碾压 养护 封闭交通 。1 、施工工艺流程 施工工艺流程见下图。施工工艺流程流程图上道工序验收测量放线底基层层表面清理水湿润静压一遍摊铺机摊铺挂线找平干燥时均匀洒水洒水养护质量检测振动碾压六遍双光轮碾压1-2遍原材料组成设计及有关分析试验的结果备料建立拌和站报监理工程师审批自卸车分路运料取样检测配料并拌和均匀否2、试验段铺筑在西一路K0+20K0+200试验段的施工时，摊铺时拟订松铺系数为1.225，摊铺厚度20cm（松铺厚度24.5cm）。分别在离中桩3m、9m处布点，每段10m为一个断面进行底基层高程的检测，记录数据。然后进行下基层的摊铺，再检测其松铺高程并记录数据；最后测其压实后的高程。根据所测的高程数据，计算高差，从而确定出合理的松铺系数及压实设备的最佳碾压遍数。3、施工放样施工前，先在路肩上打钢钎，钢钎上拉钢丝，水平仪抄平，摊铺时，摊铺机沿钢丝行走，以控制基层平整度和标高。4、 混合料的搅拌1）、水泥稳定砂砾搅拌设专职技术人员负责，保证配料的准确和拌和的均匀。2）、试验人员每天测定各种原材料的含水量，尤其是雨后加强对碎石、砂子的含水量检测，根据测定的含水量及天气温度情况对配合比作必要的调整，确保混合料的配合比符合施工所确定的设计配合比，含水量比最佳含水量大1%左右，使混合料运到现场摊铺后碾压时的含水量不小于最佳值。3）、混合料的拌和时间根据机械性能确定，以混合料均匀、色泽一致为准。碎石采用装载机上料，进料斗上设一钢筋网，网孔尺寸为所装材料的最大粒径的方孔尺寸，防止过大尺寸材料和杂物混入。4)、在搅拌过程中，拌和机定期检查、校定，每12小时检查混合料配合比及含水量是否有变化，确保正常运作和计量的准确性。5、运输1）、混合料直接由料仓料斗装车运输。装车时，车辆应前后移动，分三次装料，以避免混合料离析。2）、料车在施工现场行驶时，应以均速直线行驶，禁止转弯、掉头、急刹车，防止垫层表面遭到破坏。半幅一次铺设，尽量不留纵缝。3）、混合料运输距离远时，车上混合料采用帆布覆盖，以防水份损失过多。4）/运输车辆采用15t自卸汽车。6、摊铺与整型混合料摊铺施工时对底基层层进行整理，将表面的浮土杂物全部清除。先洒水，保证垫层表面510cm范围内含水量达到5%以上，以免混合料水分散失；如果下承层表面有松散现象，用压路机将下承层碾压密实，然后进行铺筑。基层摊铺时，高程控制采取摊铺机传感器自动找平装置，即在摊铺机两侧挂钢丝，测量高程作为基准平面，采取这种方法时应用紧线器拉紧钢丝，减少钢丝挠度而造成高程不准确。运料车严禁开到已经抄过平的钢钎范围调头，避免碰倒钢钎或碾断钢丝绳，以免影响进度。运料车距摊铺机30m40m调头，然后倒到摊铺机前进行摊铺。具体摊铺时，摊铺机外侧均以钢丝绳为基准控制高程，摊铺机后面应设专人消除粗细集料离析现象，特别是局部粗集料窝应该铲除，并且用新拌混合料填补。当铺筑长度有6080m时，用压路机开始碾压。碾压后质检人员进行检测，用人工将出现的局部“小波浪”消除。7、碾压1)、混合料摊铺成型后，采用现场快速法测定混合料的含水量，当混合料处于最佳含水量2%时，可进行碾压，如表面水分不足，应适当洒水。2）、一次碾压长度控制在100米左右，碾压段落必须层次分明，设置明显的分界标志，并且有监理旁站。3）、基层的两侧和纵横接缝处，应多压23遍。4）、碾压按“先静压 开始轻振动碾压 再重型振动碾压 最后光面碾压”的顺序进行。静压：先采用12t双钢轮压路机静压1遍，该遍碾压时压路机的行驶速度均控制在1.5Km/h1.7Km/h。轻振动碾压：用22t震动压路机弱振二遍，压路机的行驶速度均控制在1.51.7Km/h。强振碾压：用22t压路机强振四遍，压路机的行驶速度均控制在1.8 Km/h2.2 Km/h。收光：采用双钢轮压路机碾压12遍，压路机的行驶速度均控制在1.51.7 Km/h，直至无轮迹为止。5）、碾压过程中，如有“弹簧”，松散，起皮等现象，应及时翻开重新拌和，使其达到质量要求。6）、严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，以保证表层不受破坏。7）、在各施工段端头45m范围内，压路机沿道面横坡由低向高适当横向碾压，防止纵向碾压端头时使混合料向端头方向滑移，形成裂缝或松散现象。8）、达到规定遍数后，由试验人员用核子仪检测密实度，若不合格，继续碾压直到合格。9）、全部操作必须在混合料开始加水拌和至碾压终了3小时内完成，每天应有两个以上的作业面来协调每天的作业总量和工作时间。8、接缝的处理1）、水泥稳定碎石摊铺时必须连续作业不中断，如因故中断时间超过2h，则应设横缝；每天收工之后，第二天开工的接头断面也要设横缝。2）、工作缝和“调头”处处理方法如下：a.沿已碾压完成的水泥稳定碎石基层末端挖一条宽约30cm的槽，直至下承面顶面，并与中心线垂直，靠近水泥稳定碎石的一面应切成垂直面。b.用方木（长度与基层宽度相同，厚度同压实厚度）放在槽内，并紧靠着已完成的基层，以保护其边缘不致被第二天施工时的机械破坏，方木的另一侧用碎石回填约三米长，其高度应略高于方木。然后进行混合料的碾压密实。c.如碾压机械必须到已碾成成型的基层上调头，应采取措施保护“调头”部分。一般可在准备用于“调头”的约810m长的基层上，先覆盖一张厚塑料布（或油毡纸），然后在布上覆盖约10cm的一层土或砂。d.第二天摊铺时，撤除碎石和方木，将作业面顶面清扫干净。3）、纵缝的处理方法：a.施工中应尽量减少纵缝，纵缝应设置在道面企口缝处。b.在前一幅施工时，用方木或钢模板做支撑，方木或钢模板的高度与基层的压实厚度相同。c.在湿水养生7天后。开始摊铺旁边一幅基层前，撤除支撑木。9、成品保护及养生1）、水泥稳定碎石基层碾压成型后采用土工布覆盖，再用洒水车洒水，每天洒水的次数视气候条件而定，在7天内应保持基层处于湿润状态，施工中气温偏低时，应适当延长养生期。2）、基层养护7天结束但不及时浇筑混凝土面层时，视天气情况应适当洒水湿润，避免半刚性基础发生干缩裂缝。五、 质量控制 检查标准：水泥稳定砂砾基层实测项目项次检 查 项 目规定值或允许偏差检查方法和频率权值基层其他公路1压实度(%)代表值95按JTG F80/1-2004附录B检查每200m每车道2处3极 值912平整度 (mm)123m直尺：每200m测2处10尺23纵断高程(mm)+5,-15水准仪：每200m测4断面14宽度 (mm)符合设计要求尺量：每200m测4处15厚度(mm)代表值-10按附录H检查每200m每车道1点3合格值-206横坡 (%) 0.5水准仪：每200m测4断面17强度 (MPa)符合设计要求按附录G检查31、压实度、厚度按频率目测压实度薄弱点在复压结束后，用灌砂法跟踪检测，压实度不合格则继续碾压至检测合格；并在检测压实度的同时进行厚度检测。2、平整度、宽度每完成一工作段及时用3米直尺检测平整度和钢尺检测宽度。3、高程在每个断面打两个钢桩（带托架），一个桩打在中线处，另一个打在边线处，然后根据基层设计高程为基准抄平、挂钢丝，每段长度为80m，钢丝两头固定，用紧绳器将钢丝绳崩紧。4、无侧限抗压强度 每天上、下午分别取样检测水泥剂量，并制取试样,以检测无侧限抗压强度,同时把水泥剂量的检测结果及时反馈至拌和厂，以便及时调整。六、 机械设备及劳动力配置1、机械配置 所有配套机械设备已全部到位，并对操作人员在摊铺过程中应如何正确操作设备进行培训及技术交底。 用于试验段的机械设备表：序号机械名称数量（台）规格型号用途1拌和设备1WBC-300料场拌和2装载机1ZL-50料场装料3多功能摊铺机1TITAN423现场摊铺4振动压路机1CA22压实5双钢轮压路机1YZ12压实6洒水车210m3洒水7自卸汽车820t用输2、人员组合用于试验段的人员表：序号职 务姓 名数量主要职责1技术负责人朱守成1负责全面工作2质检负责人丁国华1负责现场施工技术管理3试验负责人张清彤1负责试验检测、配合比验证等4现场试验人员王登高1负责施工现场检测工作5专职安全员王鹏飞1负责施工现场安全工作6施工负责人张协议1负责施工现场的施工管理7现场质量负责人申俊达1负责施工现场技术及施工质量8摊铺现场配合人员杨丙福20负责清扫路面，细部处理等9测量组张金奎孙伟2负责施工测量放样及外形检查3、 材料配置及主要工程量一览表材料数量（m3）路名站前路西一路团结路一支路二支路P.C32.5水泥71.6112.2592.1566.321.8504.75mm砂子435.33682.48560.27403.1132.854.759.5mm碎石312.89490.53402.7289.7395.489.519mm碎石340.1533.19437.71314.93103.791931.5mm碎石272.08426.55350.17251.9483.03七、 安全保证措施：1）、开工前，对全体人员进行安全生产教育，并设专职安全员进行施工安全检查；2）、机械操作手要严格执行操作规程，确保各种设备、车辆安全运行；3）、机械加燃料油与润滑油要熄火进行；4）、做好劳保工作，配齐劳保用品，确保职工的人身安全；5）、及时进行检查，消除隐患，防患于未然。八、 质量保证措施：现场技术人员严格按照规范施工，并按照招标文件要求对成型下基层各实测项目进行详细自检，实行分工负责，明确分工责任，采取奖优罚劣的方法。九、 环保措施：1）、施工现场要注意文明施工，不准乱扔杂物，机械加油时，尽量避免油料污染路面；2）、废料选择适当方式处理，不得污染环境。3）、 采取适时洒水等措施控制扬尘污染。10 / 10
