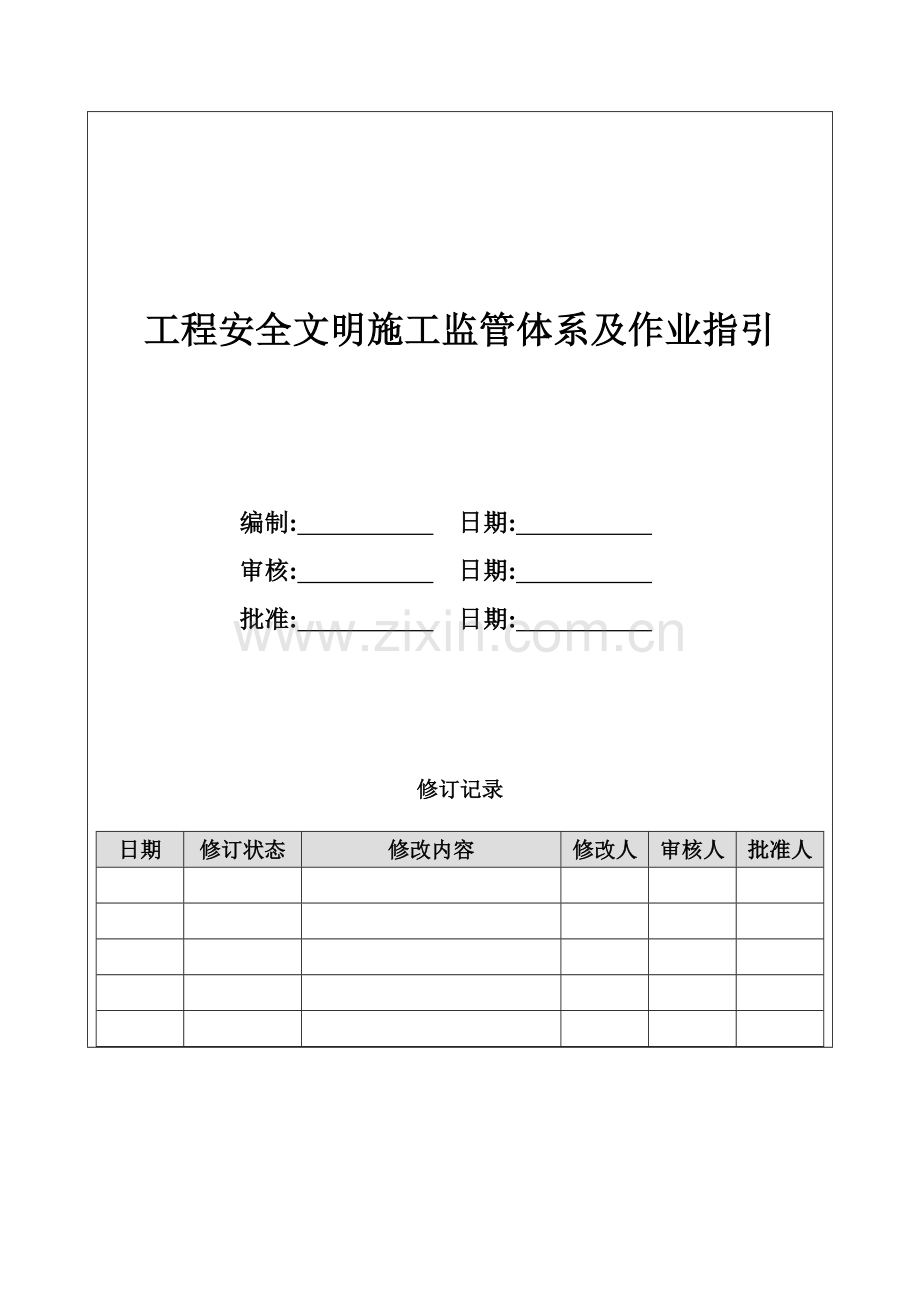

工程安全、文明施工作业指引.doc

工程安全文明施工监管体系及作业指引

编制: 日期:
审核: 日期:
批准: 日期:

修订记录

日期
修订状态
修改内容
修改人
审核人
批准人

一、目的
1、规范现场安全文明施工，明确各项安全文明措施的具体作法。
2、对各项目工程安全文明施工管理实施检查、监督和指导，促使各项目部规范管理，并为项目部的绩效考核提供量化依据。

二、安全文明施工监管体系和组织架构
1，监管体系
工程安全文明施工监管体系由安全文明施工管理行为及现场安全文明施工具体操作两部分组成。
2，组织架构
项目总监是项目安全文明施工第一责任人，应经常巡视现场，检查督促各项安全文明施工措施的落实情况。
工程部是安全文明施工的责任部门：
A，负责编制项目工程、安全文明施工管理目标和实施方案、检查机制、奖罚细则等，报送项目总经理审批，并按批准的实施方案组织落实。
B，负责施工现场日常巡视，检查各项施工安全文明措施的落实执行情况，并按规定执行相关奖惩措施；
C，监督落实监理例会的召开，总结期间安全文明生产措施执行情况，提出问题，限期整改；
D，每周组织监理单位、施工单位进行现场安全文明施工检查，及时发现、消除各类安全隐患，对检查情况和处理结果要形成会议纪要；

三、安全文明施工监控采用的方法
1、月度检查
月度检查，公司每月将组织质量、进度、安全及配合协商方面的综合检查，安全文明施工的月度检查为综合检查的一部分即安全文明施工检查部分，公司不再单独组织进度月度安全文明施工检查。
月度检查的内容包括上月需解决的问题的落实情况检查、本月安全文明施工管理行为的检查及现场安全文明施工措施检查三部分。
2、曝光
对检查过程中发现的，或其它方式发现的工程存在较大的安全隐患或安全事故进行曝光。
3、奖罚
对所有没有达标的施工单位进行处罚，对安全文明考评评分90分以上单位进行奖励。

四、安全文明施工监控制体系实施细则
1、检查参加人员
分管领导、工程部经理及土建、安装工程师，监理工程师、施工方安全文明施工负责人。
2、考评内容
1，上月存在问题的整改情况
针对上月检查存在的问题，项目部应逐条提出整改意见报计划品质部备案，整改意见应包括整改措施，完成时间及责任人。月度检查时，检查组将逐条核对整改完成情况。
上月存在问题的整改情况考评采用月度100分制，如果任何一个问题未整改扣10分，未根据整改方案整改到位的扣5~10分，扣完为止。
2，安全文明施工管理行为
安全文明施工管理行为体系检查主要包括项目安全管理体系是否存在，人员是否配备到位，安全教育是否按时开展，安全文明施工管理实施办法、安全管理人员职责及分工以及有关安全文明施工管理文件等。
3，安全文明施工措施检查
安全文明施工措施检查主要检查现场是否按《安全文明施工操作指引》实施，现场是否符合规范要求。
4，检查完成后，对以上三项检查内容进行打分，并按各项内容的权重将各项打方汇总成本月度的安全文明施工检查得分。

附件1：月度工程安全形象检查评分表
附件2：安全文明整改检查评分表

月 度 工 程 安 全 形 象 检 查 评 分 表

项目名称： 记录编号：项目名称－类别－年－月－日－序号
评分内容
权重
评分项目
满分
满分标准
扣分标准
扣分分值
检查结果
得分
加权得分
安全
20%
脚手架
25
脚手架搭设与进度相符，必要位置均设置到位
脚手架搭设不及时或未设置每处
3

脚手架搭设规范、合同双方会议纪要要求、搭设整齐
搭设不符合合同要求（材质、悬挑）每栋
3

脚手架接地、基面满足要求
接地不符合要求/接地未设置/落地未采用硬地坪
2/3

脚手架围网布置齐全、洁净、无较大面积破损
安全网设置不全每处/不整齐/网污染严重/网严重破损每处
3/2/2

安全防护
25
洞口邻边防护到位
未设防护措施/防护措施达不到要求
3/2

靠近单体的施工场地防护架搭设规范
未设置防护架每处/防护架达不到安全要求每处
3/2

高层建筑安全兜网搭设到位
未设置每处/设置不全每处/网出现破损每处
4/2/2

劳动保护
25
高空操作安全带配置
每发现一人
0.5

现场施工人员安全帽、安全鞋佩戴齐全
每发现一人
0.5

防火措施
25
生活区、办公区消防栏设置符合要求
每缺少一处
3

脚手架上每层设置灭火器、加压送水设备
灭火器每缺少一处/水管无水或水压过小
2/2

文明施工
80%
场地规划
15
分区明显、严格、布置整齐、工料堆放有序
场地布置规范程度
2—6

场地内各施工单位围挡设置整齐、规范，无倒塌、缺口等现象
施工粗糙、出现破损
1—3

各施工单位规划统一，入口、塔吊、龙门架、脚手架、围挡等样式统一
样式不统一个别与整体不符每处/花样繁多，无标准
1/5

材料堆放
20
材料堆放整齐，区分明显
材料堆放混乱
2—4

水泥、钢材、砌块等有可靠防雨措施
无可靠措施每处/有措施但作用不明显
4/2

材料标签设置明显、按检验阶段区分明显
没有设置标签/标签每缺少一处/无检验阶段划分每种
4/1/1

工具堆放
5
工具库房搭设规范、标牌清楚
随意搭设、无标牌每处
1

工具堆放分区明确、堆放整齐、标牌齐全
无管理状态、随处堆放、无标牌每处
1

机械设备
15
机械设备标牌、操作规程设置到位
每缺少一处
2

专人操作、专人围护
无专人操作，随便使用
5

安全保护装置齐全
无接地、防护罩等安全措施每处
1

卫生状况
15
施工厂区地面平整、洁净，无扬尘现象
场地高低不平，卫生状况不好
2—4

办公区布置合理、分区明确干净卫生
办公、住宿功能混乱每处/卫生状况差
2/1—3

食堂、餐厅、厕所等场所环境卫生、灭蝇措施可靠
卫生环境差
1—3

施工、生活垃圾分开堆放、清理及时
垃圾堆放混乱，清理不及时，异味较大
1—3

工地入口设置硬地坪，设置车辆冲洗装置
无硬地坪每处/硬地坪不平整，出现破损每处/无冲水装置或形同虚设每处
2/1/2

安全标识
5
工地、栋号入口等重要位置安全标识设置齐全
缺少必要安全标识每处每个
1

上墙资料
5
项目公司项目管理部上墙资料齐全，更新及时
资料每缺一项/更新不及时每项
1/1

施工单位上墙资料齐全，更新及时
资料不全、更新不及时每单位
1

水电管理
15
临时用水管线作暗埋处理，现场无常流水等浪费现象
管线不暗埋每处/长流水现象每处/漏水现象每处
0.5/2/0.5

电线线路假设规范整齐，道路上方加高处理，并设置标牌
电线布置混乱每处/架设不规范每处
1/0.5

配电箱、电闸、分线盒符合安全用电要求
不符合规范和公司规定要求每处
1

施工道路
5
主要道路硬覆盖到位、专人负责养护
覆盖不到位，无专人养护
1—3

道路平整、通畅，无障碍
道路高低不平、不通常
1—2

检 查 综 合 得 分

检查人员签字
项目部负责人签字：

年 月安全文明整改检查评分表

项目名称： 附表3
序号
上月存在的问题
整改落实情况
应得分数
实得分数

检查人员： 检查日期

大唐地产集团
（ 年 月）月度安全文明施工评比汇总表
序号
项目名称
单项得分
最终得分
排名
上月整改
（20%）
管理行为
（20%）
实体质量
（60%）

大唐地产集团
一、 安全文明施工操作指引
（试行）

一、现场文明
1.1 1. 大门：
施工现场实行全封闭管理，根据需要留设出入口，尽量减少出入口数量，总包大门开口位置必须经甲方项目经理确定后方可实施。大门宽度一般为8m，净空高度不低于5m。

1.2 2.门卫室：
设在工地大门处，不得少于4m2，门卫室材质使用铝塑板制作，采用整体屋面防水，门卫室内放置10顶安全帽，以备外来人员使用。

1.3 3.围墙
1）营销要做宣传打围的，施工临时围墙不做要求。
2）如营销不宣传打围的：临道路的采用砖墙采围，高度为2.4m，围墙外侧刷白，按公司CI要求做宣传；不临道路的可采用双层彩钢板打围，高度为2m。围墙上边要齐平，下边要设不低于0.3m砖砌抹灰底座并刷黄黑相间警示漆。
1.4 彩钢围挡：围墙喷绘：临市政道路围墙须按公司营销的要求进行喷绘，具体由营销组织实施参考图如下：

4.工程标志牌：
主要大门口明显处必须设置工程标志牌，写明工程名称、建筑面积、《建设工程规划许可证》及《施工许可证》编号、建设单位、设计单位、施工单位、工地负责人，开工日期、竣工日期等内容，字迹书写规范、美观，并经常保持整洁完好，面积为0.7米×0.5米，设置高度：底边至地面为1.3米。

5.六牌一图：
施工现场平面标牌、施工现场现场管理制度标牌、安全生产管理制度标牌、消防保卫管理制度标牌、现场主要管理人员（监理单位）名单牌、施工现场总平面图。规格为0.9m（高）*1.4m（宽），距地高度统一为1.3m。

6.现场绿化：
为美化环境，在主要出入口、围墙边、办公区等必须进行绿化和摆放盆花。如下参考图：

7.工作牌管理
封闭施工期间，为保障施工场地内安全，凡进出工地现场人员，必须配挂胸牌，未配挂胸牌者严禁入内，总包单位应要求各分包单位遵守此规定。外来人员临时进出工地现场，必须先在门卫处登记，领取临时出入牌后方可进入工地，离开时须在门卫处归还临时出入牌后方可离开。
8.场地硬地化管理
施工现场局部必须硬化，平整坚实。具体部位如下：
1）入口大门、办公室周边；
2）材料堆放、加工场地；
3）砂石料场、搅拌场地；
4）主要道路必须硬化,主道路不小于4米宽；
5）卷扬机操作棚。
6）其它项目部认为需要硬化的部位。
上述场地必须安排专人每日两次对路面进行清扫。场地硬化必须与土方工程同步进行，场地未达到硬化标准，禁止进行后续工程开展。路面统一设置排水系统，排水统一引入场区主排水,施工现场不允许有积水。

9.洗车槽
总包大门口须设置洗车槽并配置高压水枪，按下图施工（当地安监站有特殊要求的，应按安监站要求实施）：
冲洗区

若总包现场条件不具备设置洗车台，须在 大门口设置车辆进出冲洗截流沟，沟盖板采用型钢焊接成。沟道端必须设置不小于1个立方米的沉淀池。

10.现场办公区：
统一规划施工现场内临时办公区域，建造临时办公楼。并配齐水电、卫生设施，设专人负责清洁卫生，做到办公区域无污物和污水。办公室统一采用定型活动板房，如下图：

11.现场厕所
各总包承包施工范围内必须设置公共厕所，并单独设置化粪池，不允许直接排入就近管道内，指定污水管道排放点除外。厕所建筑标准为：男女分区、外墙涂料、室内粘贴简易瓷砖、简易冲水，蹲位之间应设隔板，隔板高度不低于0.9m，蹲位与施工人员比例为1：25，并有专人定期打扫。如下参考图：

12.现场消防设施：
各总包现场应配备足够有效的消防灭火设施，易燃易爆场所每25m2配20L灭火器，施工现场的仓库、变配电设施、木料加工区等必须设置灭火设施，高层建筑每层必须设消防水源接口，电器灭火使用干粉或ABC型多功能灭火器。各总包单位进场开工前必须编制消防预案及消防制度并报项目工程师、监理工程师审核后实施。

13.材料标牌：
材料标牌应设置在建筑材料及周转材料堆放处正前方的醒目位置，各施工单位可根据实际情况使用挂式或落地式标牌。

14.砂石料堆场：
现场砂石料堆场必须采用不低于600高的矮墙(内外抹灰)围合进行三面封闭，堆放场地均应硬化或铺设混凝土方砖并在砂石料间进行功能分隔，堆场三面设置排水沟。并必须设置泥浆沉淀池，冲洗水需经沉淀后方可排入现场排水沟道。并需定期对沉淀池进行清理。示意图如下：

15.钢筋堆场
施工现场内钢筋堆场应按公司审核通过的施工平面布置图的指定位置存放，物料堆放场地均应硬化或铺设混凝土方砖，并分规格码放整齐、牢固，做到一头齐、一条线，钢筋堆场应设置0.3m（宽）*0.2m(高)砼或砖支墩。

16.钢筋、木工加工房：
搭设场地采用20mm厚C20砼进行硬化，采用定型化钢构或钢管扣件式，加工房应涂刷警示油漆；若采用钢管扣件式须设置双层50厚木板防护棚，加工棚外采用密目网封闭，起到防尘降噪作用。加工房悬挂硬质标识牌500*2000，不得使用软质条幅。
定型化钢构：

钢管扣件式：

17.其他材料堆场
施工现场内各种料具应按公司审核通过的施工平面布置图的指定位置存放，物料堆放场地均应硬化或铺设混凝土方砖，并分规格码放整齐、牢固，做到一头齐、一条线。砖应成丁、成行，高度不得超过1.5米；砌块材码放高度不得超过1.8米，界限清楚，不得混杂。各种材料堆放处必须架立明显的产品标识牌。

18.气瓶存放：施工现场用于作业的氧气瓶、乙炔瓶应设专人负责看管，并要分开存放，且距离不得小于15m，气瓶存放旁应设置消防器材，以备应急。

19.现场垃圾处理：
施工现场必须设置不小于30m2的垃圾集中堆放点，并采用钢管木板或砖砌隔断临时围合。现场废旧材料，建筑垃圾必须集中堆放该处，并定期外运清除。建筑垃圾应定点堆放，并将可回收垃圾与不可回收垃圾进行分类，施工现场应设专门的生活垃圾桶，并派专人定时清理。

20.宣传栏、读报栏：
有条件的总包单位可在施工现场内设置宣传栏、读报栏。
21.生活区
如现场设置生活区，必须设置封闭设置，内含住宿用房、食堂、厨房、厕所、淋浴室等生活设施。
1，生活区围墙高度不低于2.2m，可采用彩钢板或砖墙，如采用砖墙需内外刷白。大门宽度4m，不得直接开向施工区。
2，生活区必须采用有组织排水，雨污分流，雨水通过地面雨水沟排入沉淀池。雨水排水沟应加盖，水泥盖板或高分子盖板均可，但应做整齐。污水通过预埋的管道排入化粪池。现场不得有积水。
3，生活用房搭设应整齐排列，楼梯设置必须满足消防要求。每栋应标识楼栋号。
4，生活用房内用电应采用限电措施，该措施必须报电气工程师审核后方可使用。二、现场安全
1、基坑整体防护
各总包单位、土方分包单位在基坑开挖前应编制基坑开挖专项方案及安全技术措施、应急预案报项目工程师、监理工程师审核后方可实施。深基坑支护及加固必须由具备相应资质的专业单位承担。基坑周边应设置良好的排水系统，并满足施工、防汛要求。基坑应设置临边防护栏杆及上下安全通道。
基坑整体防护如下图：

2、基坑临边防护栏杆：
基坑防护栏杆距坑边应大于0.5m，临时防护栏杆应设置牢固，不得随意移动，防护栏杆应涂红白相间警示油漆。
3.基坑上下通道：
开挖槽、坑、沟深度超过1.5米，应设置人员上下爬梯。

4.地式脚手架基础处理：
搭设前，应根据建筑物平面尺寸、搭设形式及架体的搭设宽度平整场地；地基土良好时，应夯实找平后加垫宽度200㎜、厚度50㎜木板并做好排水；地基土较差或为夯实的回填土时，应在土面上用道碴铺填夯实。

5.脚手架连续剪刀撑：
每道剪刀撑跨越立杆的根数不少于5-7根，每道剪刀撑宽度不应小于4跨且不小于6m，斜杆与地面倾角在45-60度之间，并应由底向上连续设置；剪刀撑斜杆的接长采用搭接形式，搭接长度不应少于1m，采用2个旋转扣件固定。

6. 脚手架立杆连接点错位形式：
扣件式钢管脚手架中立柱，除顶层顶步可采用搭接接头外，其他各层各步必须采用对接扣件连接。立杠的对接接头应交错布置，具体要求为：a两根相邻立杆的接头不得设置在同步内，且接头的高差不小于500㎜，b各接头中心至主接点的距离不大于步距的1/3，c同步内隔一根立杆两相隔接头的高度方向上错开的距离（高差）不得小于500㎜。
7. 脚手架水平杆连接点错位形式
扣件式钢管脚手架中水平杆应采用的对接扣件连接，对接接头应交错布置，具体要求为：a两根相邻水平杆的接头不得设置在同步或同跨内，且接头的水平方向错开距离不小于500㎜b各接头中心至主接点的距离不大于纵距的1/3。
8. 脚手架与结构拉结：
具体要求为：a连墙件按2步3跨、3步3跨设置（如图拉结点布置）b脚手架的连墙件应靠近主节点，偏离主节点的距离不应大于300㎜c高度24m以上的落地架、挑架必须采用刚性连墙件与建筑物可靠连接（如图脚手架刚性连接）d每根连墙件的覆盖面积：架体高度小于50m时为40㎡，架体高度大于50m时为27㎡。

9.脚手架验收牌及栋号层号标识
脚手架外侧架体在每步间要求加设腰杆，并且必须将架体的验收合格牌和栋号标识悬挂在外架上。外架标牌：栋号标识牌尺寸600*1500，楼层标识牌尺寸400*800。
10. 悬挑脚手架
脚手架立杆纵距、横距、步距按B2区各总包报送的脚手架方案中计算确定数据严格控制，操作层栏杆高不低于1.2m，且每0.6m高设一道栏杆，横向水平杆靠墙的一端至墙面的距离为120～150mm。每根立杆底部用Φ25的螺纹短钢筋焊接固定于型钢上。卡环及吊环：浇筑混凝土前要进行专门的吊环、卡环隐蔽验收，确保预埋环符合要求；混凝土强度必须达到设计强度的75%以上，才能在吊环上施加荷载。每隔4步架须满铺脚手板，防止物体坠落，脚手架的顶层应满铺脚手板，以保证脚手架的顶端有足够的横向水平刚度。
悬挑脚手架节点详图：

节点一详图：

11. 卸料平台：
主梁选用I20号工字钢，次梁选用[16号槽钢，次梁每端用4颗M12普通螺栓通过连接板与主梁连接，其间距为0.7m；上面铺50×lOOmm木枋(间距300mm)面铺18厚胶合板；平台一端搁置在钢筋混凝土梁上，用两个卡环固定，另一端用钢丝绳通过花篮螺栓斜拉固定在上一楼层的梁上(如下图)。卸料平台应注明限荷重量及验收状态，周边用木板封闭并涂刷黑黄警示油漆。

12. 楼层临边与层面临边防护：
建筑物楼层临边的四周，无围护结构时，必须设防护栏杆两道，护栏必须采用红白双色油漆涂刷，并立挂安全网封闭。钢管可采用膨胀螺栓和卡扣固定在混凝土结构上。
13. 楼梯边与阳台边防护
楼梯边与阳台边防护采用钢管防护栏，加设安全立网或宽度200㎜，厚度25㎜的踢脚板并涂刷黑黄警示油漆，结构施工期间，楼梯间必须设置防护栏杆两道；阳台边可设单独防护栏杆，做法同楼层边栏杆，并在拐角处下平杆设置斜拉杆加强。

14. 电梯井防护
电梯井采用现场废钢筋焊接成铁拴防护门，高度1200㎜并涂刷红白警示油漆；搭设如下图：

15. 预留洞口防护：
1.5米×1.5米以上的孔洞，四周必须设两道护身栏杆，护栏必须采用红白双色油漆涂刷。中间支挂水平安全网。结构内尺寸小于1.5米×1.5米以下的孔洞，必须预埋通长钢筋网或加固定盖板。
16.安全通道： 建筑物的出入口处应搭设长3-6米，宽于出入通道两侧各0.5米的防护棚，棚顶应满铺不小于5厘米厚的脚手板，非出入口和通道两侧必须封闭严密。
17. 井字架 ：井字架的天轮与最高一层上料平台的垂直距离应不得小于6米，必须设置超高限位装置，使吊笼上升最高位置与天轮间的垂直距离不小于2米。井字架首层进料口处应搭设长度不小于3-6米的防护棚，井架三侧必须从底至顶采用钢管脚手架安全网全封闭，并在每层设置楼层标志。各层卸料平台出入口处均应设有安全门，通道两侧必须设有安全防护栏杆。吊笼定位装置必须安全可靠，任何人不准乘坐吊笼上下。并且在防护外侧应该悬挂楼层标牌。具体按下图搭设：

18. 井架卷扬机： 井架卷扬机水平钢丝绳行走范围内必须采用砖砌沟槽保护，面盖木制活动盖板保护，盖板面刷黄黑相间标志漆。
19. 井架接料平台： 井架接料平台搭设要求具体如下图：

20.井架接料平台防护门：接料平台防护门应形成定型化（其尺寸见示意图），在机械运行使用中要保持门正常开启；接料平台的防护门应大于或等于吊笼的宽度，具体如下图：

20.塔吊基础防护：施工塔吊基础的面标高必须低于室外地坪标高下2.5米，同时满足低于室外管网底标高。塔身周边必须采用钢管架设护栏维护，高度1.5米，安全网封闭，仅在侧面留一小门供操作和维修人员出入。

21.施工电梯：施工电梯两个吊笼接料平台中间应分隔开，必须一个吊笼支一个接料口；吊笼前侧应根据施工高度搭设单、双层安全防护棚。
22.施工配电室：配电室应靠近电源，设在灰尘少、潮气少、振动少、无腐蚀介质，无易燃易爆物及道路通畅的地方。配电室应能自然通风，并采用防止雨雪侵入和动物进入的措施。配电室配置的配电柜正面的操作通道宽度单列布置不小于1.5m，双列布置不少于2m；配电柜后面的通道宽度，单列布置不小于0.8m，双列布置不少于1.5m；配电柜侧面的通道宽度不小于1m。配电室的建筑物和构筑物耐火等级不低于3h，室内应配置砂箱和可用于扑灭电气火灾的灭火口。配电室门向外开，并配锁。配电室照明分别设置工作照明和事故照明。
23.室外配电箱防雨： 室外配电箱须设置防雨棚，落地式总箱的防雨棚外檐尺寸应大于200㎜，避免雨水进入箱体内。
24.配电箱护栏及地面硬化： 室外配电箱须设置护栏并硬化地面。
25.施工用电：配电系统必须实行分级配电。现场内所有电闸箱的内部设置必须符合有关规定, 箱内电器必须可靠、完好，其选型、定值要符合有关规定，开关电器应标明用途。电闸箱内电器系统须统一式样、统一配制, 箱体统一刷涂桔黄色，并按规定设置围栏和防护棚，流动箱与上一级电闸箱的联接，采用外插联接方式。
29.其他防护棚及防护罩：

。
