项目施工现场临时用电施工组织设计(001).docx

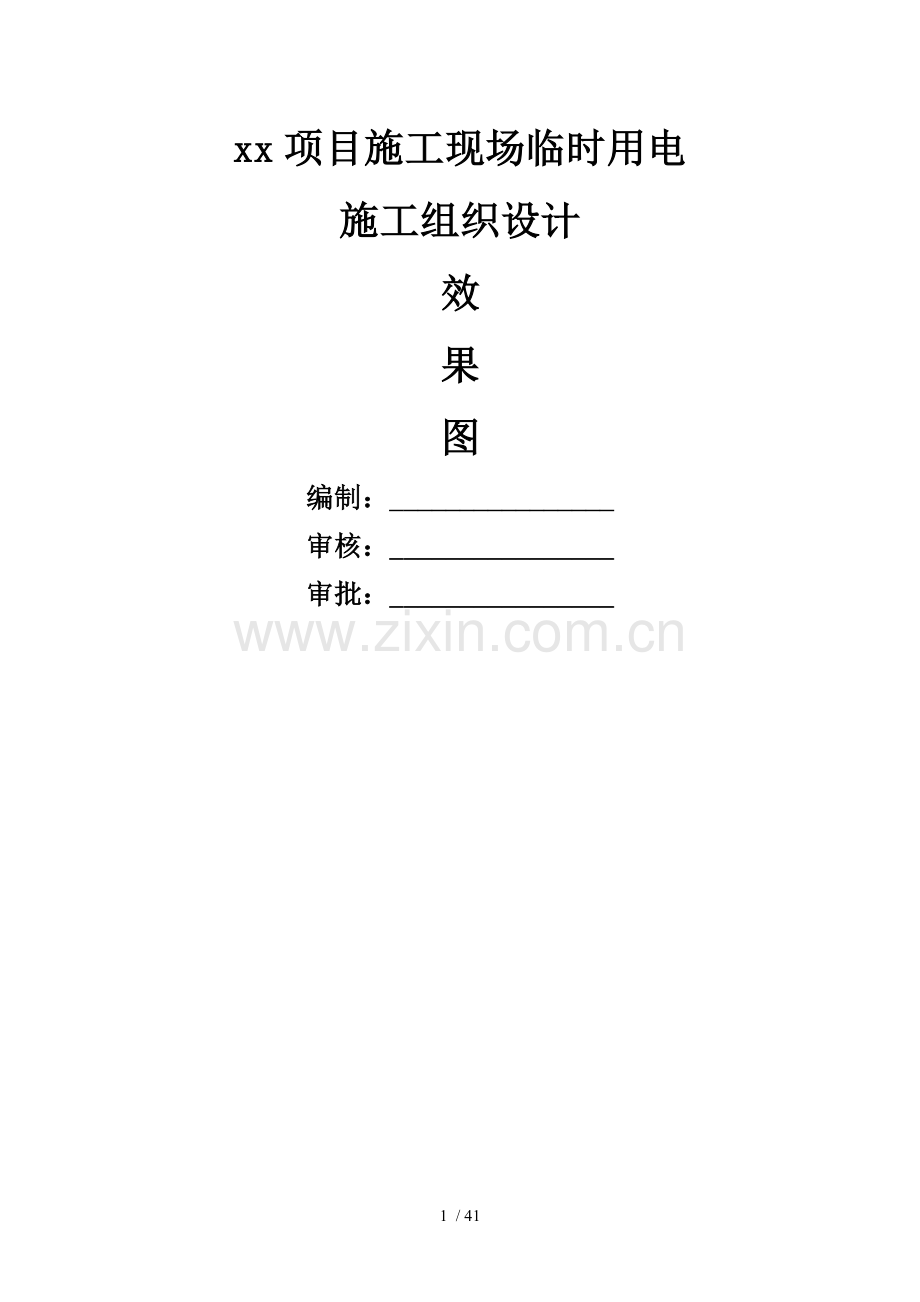

xx项目施工现场临时用电施工组织设计效果图编制：_审核：_审批：_39 / 41目录1.工程概况12. 编制依据23.总体施工部署23.1 项目经理部职能分工表23.2 临时用电设施分阶段施工33.3临时用计算43.3.1供电方式:43.3.2负荷计算公式43.3.3负荷计算公式54.施工现场总平面布置104.1青羊万达总平面布置图104.2场地分区布置图124.3现场用电设备统计表：124.4 临电设施部署135.临电布置计划146.施工准备与主要资源配置计划156.1施工准备157.主要施工方法167.1配电装置设计167.2配电箱平面布置187.3供电系统模式设置：187.4漏电保护器的安装与接线207.5接地、防雷设计217.5.1接地设计217.6 供电系统图（见附图）248.绿色施工248.1 文明施工管理组织与目标248.2 文明施工保证措施258.3 环境保护269.主要施工管理措施279.1雨季临时用电措施279.2临时用电管理制度289.3消防管理制度2910.临时用电应急预案3410.1临时用电组织机构及职责3410.2安全用电与电气防火措施及现场急救3510.3现场急救3810.4 应急领导小组成员名单及职责401.工程概况工程名称：_建设单位：_施工单位：_设计单位：_监理单位：_项目位于_，项目占地_平方米，总建筑面积_平方米，其中地上建筑面积_平方米，地下建筑面积_平方米。项目分_个地块，_地块为住宅楼，_地块为大商业与高层写字楼综合体。项目共有_栋楼、以及_裙楼组成，项目由大商业、_写字楼、城市商业街及配套设施、住宅楼组成，是集购物、休闲、酒店、住宅于一体的大型城市综合体项目。本工程为_项目_地块，区域内共有_塔楼、_商铺。地下_层为地下室车库，地下_层部分为人防；地上_栋塔楼为住宅。建筑结构形式：塔楼为框架剪力墙结构.综合性广场项目地理位置见下图： 图1-1项目效果图 图1-2项目地理位置图2. 编制依据表2.1-1编制依据表序号类别名称编号1国标低压配电设计规范GB50054-20112建筑工程施工现场供电安全规范GB50194-20143通用用电设备配电设计规范GB50055-20114供配电系统设计规范GB50052-20095施工现场临时用电安全技术规范JGJ46-20056建筑施工安全检查标准JGJ59-20117XX项目施工图3.总体施工部署3.1 项目经理部职能分工表表3.1-1项目经理部职能分工表职能部门职责 技术部1负责临时用电施工方案的编制，并确定方案满足工程实际的需要；2负责成品保护方案、措施的落实； 工程部1、配合施工现场临时用电安装预留预埋工作2、配合临时用电安装的场地布置工作3、负责对各设备基础的深化、施工质量部质量：1执行国家颁发的关于施工临时用电工程质量检验标准和规范，代表上级质检部门行使监督检查；2负责专业检查，随时掌握各分部分项工程的质量情况；安全：1对项目的安全进行日常检查，消除隐患；2负责项目安全方案的制定和落实；3负责项目应急预案的编制；3负责现场安全保卫及防火工作。合同成本部1参与合同谈判及签署,对合同进行交底；2对合同实施过程进行监督和管理；3编制成本估算、预算和控制计划，撑握成本动态，实现成本管理；供应采购部1编制物资供应采购计划和资金需用计划；2负责办理材料设备的申报、审批、询价、合同洽商；3对重要的和大批量的设备实施监造；机电部1临时用电施工现场的综合协调工作；2各劳务分包间施工区域划分；3总包与各专业分包的协调；4各劳务分包之间配合；7与工程有关单位的协调；8组织工程的验收工作；3.2 临时用电设施分阶段施工表3.2-1临时用电设施分阶段施工表施工阶段 施工内容总包进场箱式变压器安装，办公区、生活区管线、设备安装，道路套管预留土方开挖降水设备，夜间照明设备安装主体结构大型机械设备用电设施，主体结构随层箱，各楼层临时照明安装二次结构各施工用电集中区域增设一级箱、二级箱、三级箱安装临时加工场、随层开关箱安装3.3临时用计算 3.3.1供电方式:临时用电采用“三相五线制”供电，采用TN-S配电系统，实行三级配电二级保护。每台设备实行“一机一闸一漏一箱”。施工现场用电采用380V三相五线制，TNS系统。根据施工现场的需要和供电的可靠性，按照区域供电的原则，以树干式供电为主，局部或末端以放射式相结合的供电方式进行设计。3.3.2负荷计算公式表6.2.2-1施工现场用电量统计表序号设备名称功率数量合计功率1塔吊2施工电梯3混凝土地泵4加压泵5振捣器6圆盘锯7潜水泵8套丝机9钢筋切断机10钢筋弯曲机11钢筋调直机12搅拌机13砼磨光机14木工多用机床15联合咬口机16风管等离子切割机17剪板机18冲剪机19共板法兰机20电动摇臂钻21移动式液压升降平台22移动式液压升降平台23沟槽机24对焊机25交流电焊机26电渣压力焊机27照明3.3.3负荷计算公式本工程总供电容量按以下公式计算：P=(1.051.1)*(K1P1/cos +K2*P2+ K3P3+K4P4)式中:P=供电设备总需要容量（KW）P1=电动机额定功率（KW）P2=电焊机额定功率（KW）P3=室内照明功率（KW）P4=室外照明功率（KW）K1电动设备同时使用系数，总数10台以内时K10.6，10台以上时， K1 0.5；K2电焊设备同时使用系数，总数10台以内时K20.5，超过10台时，K20.4；K3室内照明设备同时使用系数，一般取K30.8；K4所有照明设备同时使用系数，一般取K41.0；cos电动机的平均功率系数，一般取0.65-0.75；带入计算式得：P=_KW 经计算总用电量约为_KW.需要业主提供_ 台 _KW箱变，以满足本项目施工现场用电量。 为安全起见，现场配一台_KW柴油发电机做备用电源，满足人员疏散和工地临时消防、照明、救援等应急需要 。3.3.4导线截面及开关的选择选择要求导线应能承受最低的机械强度要求，架空线路须采用绝缘铜线（S10mm2） 或绝缘铝线（S16mm2）跨越公路、电力线路档距内的架空绝缘铝线最小截面S35mm2，绝缘铜线S16mm2导线必须承受负荷电流长期通过所引起的温升，不能因为过热而损坏导线的绝缘，负荷的计算电流为：当供电线路很长时，线路上的电压下降值就比较大，导线上的电压下降值不超过规定的容许电压下降值，其导线截面为：a 总配电箱电源进线导线截面积及其开关选择 由于施工总配电箱至箱变距离较短，因此不考虑电压降，只按导线的安 全载流量选择导线截面。查表： Kx=0.5 =0.7 P总=计算Ijs=_A根据实际情况，建设单位提供的箱变出线开关为_只_A.为满足施工要求，决定选择_根_mm2电缆作为一级箱进线电缆，分别引入该区域_个一级箱。一级箱内选择SIWOGI-400A/3隔离开关一个，DZ20/400A/4300漏电断路器1个，其脱扣器整定电流值为Iz=400A；漏电动作电 流不大于30mA额定漏电动作时间小于0.2sb 一级配电箱至二级配电箱导线截面及开关选择1 一级配电箱至二级配电箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为Iz=_A。2 一级配电箱至施工电梯二级配电箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用 _mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为 Iz=_A。3.一级配电箱至塔吊二级配电箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为Iz=_A。4.一级配电箱至塔吊二级配电箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为Iz=_A。5.一级配电箱至地泵箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为Iz=_A。6.一级配电箱至钢筋加工房二级箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为Iz=_A。7.一级配电箱至木工加工房二级箱导线截面及开关选择查表：Kx=0.8 =0.8=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，DZ20/_A/4300漏电断路器,其脱扣器整定电流值为Iz=_A。c 二级配电箱至三级配电箱导线截面及开关选择1.二级配电箱至木工圆盘锯导线截面及开关选择查表：Kx=1 =0.7=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。2.二级配电箱至振捣器导线截面及开关选择查表：Kx=1 =0.7=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。3.二级配电箱至钢筋调直机导线截面及开关选择查表：Kx=1 =0.7=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。4.二级配电箱至钢筋切断机导线截面及开关选择查表：Kx=1 =0.65=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。5.二级配电箱至钢筋弯曲机导线截面及开关选择查表：Kx=1 =0.65=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。6.二级配电箱至加压泵导线截面及开关选择查表：Kx=1 =0.65=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。7.二级配电箱至对焊机导线截面及开关选择查表：Kx=1 =0.65=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。8.二级配电箱至楼层开关箱（每三层设置）导线截面及开关选择查表：Kx=1 =0.65=_A选择导线截面，根据线缆安全载流量及线缆的机械强度表选用_mm2电缆，SIWOGI-_A/3隔离开关1个，DZ20/_A/4300漏电断路器一个,漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。4.施工现场总平面布置4.1青羊万达总平面布置图图4.1-1青羊万达总平面布置图4.2场地分区布置图图4.2-1青羊万达场地分区布置图注：图中填充部分为施工现场运输通道办公区：办公室、会议室、管理人员宿舍、食堂、浴室、卫生间等生活区：工人宿舍、食堂、浴室、卫生间、洗衣池等施工区：木工加工场、钢筋加工场、水电库房等4.3现场用电设备统计表：表4.3-1现场用电设备统计表序号设备名称功率数量合计功率1塔吊2施工电梯3混凝土地泵4加压泵5振捣器6圆盘锯7潜水泵8电缆9 电线10配电箱11焊接钢管12灯具表4.3-2现场临建面积统计表：名称间数总面积（m2）备注办公室5100根据现场情况可做调整临时材料、设备堆场81000根据现场情况可做调整小型库房7350根据现场情况可做调整预制加工厂地5500主要管道、电气专业主要物资库房2160根据现场情况可做调整4.4 临电设施部署本项目根据施工临时用电方案计算，现场设计4各630KVA容量的箱式变压器，为安全起见，现场配一台200KW柴油发电机做备用电源，满足人员疏散和工地临时消防、照明、救援等应急需要。1#箱变主要用于办公区、生活区、3#楼1单元加工场、混凝土输送泵、及施工电梯、1#塔吊等供电。2#箱变主要用于3#楼2、3单元加工场、混凝土输送泵、施工电梯、2#、3#塔吊等供电。3#箱变主要用于降水泵、1#楼东侧加工场、混凝土输送泵、劳务办公区、4#、5#塔吊供电4#箱变主要用于1#楼南侧、2#楼1、2单元加工场、混凝土输送泵、6#、7#塔吊供电。办公区、生活区各设置一个一级箱保证项目办公区、生活区供电，北侧道路布置4个一级箱供3#楼大型用电设备，如塔吊、施工电梯、混凝土输送泵、及加工区用电，东侧道路布置2个一级箱供1#楼大型用电设备及该区域其他施工用电。南侧布置3个一级箱供1#南侧施工及加工区供电，东侧布置2个一级箱供2#施工用电。因地下部分采用低压照明，考虑到线路损耗，所以在地下二层室内地面设置变压器，由室外3号箱变引至地下二层一级箱，再由一级箱分至二级箱，从二级箱引至三级箱，变压器可将380v转换为36v安全电压供照明，输入级装设30mA/2P小型漏电保护器，变压器外壳和低压36v一侧做接地保护。36v输出端设短路保护断路器或熔断器。36v照明线路用瓷瓶架线敷设，并采用穿难燃PVC线管保护。灯具采用防水灯头，且带护网的的防水灯具。配用60W灯泡。以上设备按照明功率大小选择导线。5.临电布置计划表5-1 临电布置计划表 时间内容X月X日X月X日X月X日X月X日X月X日XX#箱变安装及验收XX#一级箱安装XX#箱变至一级箱电缆敷设XX二级箱安装XX一级箱至二级箱电缆敷设XX开关箱安装XX二级箱至开关箱电缆敷设XX地下室低压变压器安装XX照明6.施工准备与主要资源配置计划6.1施工准备1、 根据现场特点，进行施工现场配电线路，配电箱等选择与布置。2、 组织相关人员熟悉现场，进行有关安全技术交底。 3、 按照本方案组织人员进场施工，电气设备、电线、电缆材料提前准备到位。6.2主要资源配置 根据临时用电施工进度计划、工程量，临时用电计划投入的劳动力见表。劳动力需用计划见下表。年/月123456789101112 201500101077755555 20165255666666661.主要设备及材料进场计划主要设备材料需用计划见下表。计划开始进场时间按照施工进度计划的要求安排。系统主要设备材料名称第一批设备材料计划开始进场时间电气箱式变压器2015.3.5波纹管2015.3.5钢管2015.3.10配电箱2015.3.10电缆2015.3.10电线2015.3.10灯具2015.3.10低压变压器2015.4.52.材料供应保证措施a) 加强与物资部、技术部、财务部沟通，制定材料、设备采购送审制度，保证材料设备顺利采购进场。b) 主要材料、设备在使用前2天左右进场，在使用过程中根据仓库或堆放场地情况分批进场，以保证施工需要。c) 加强对设备材料的计划控制，及时与供应商沟通，了解设备材料的生产、运输情况，使设备材料处于受控状态。d) 在施工前，我们将选定多个长期合作且信誉良好的材料供应商签订供货合同，明确材料的供应时间、数量和质量，保证材料能及时供应，不影响现场施工；同时杜绝不合格材料进入施工现场。e) 加强对市场的调查，特别是遇节假日，提前准备，做好材料的进场工作，保证在节假日期间施工不受影响。3.材料设备的保管措施a) 设备材料验收入库必须妥善保管，并采取相应的保护措施。b) 材料入库前配合业主进行开箱检查，观察外观、检查质量，查验技术资料，核实规格型号、数量，并办理开箱记录认证手续，并由经理部统一保管、发放。c) 设备材料入库及时入帐登记注册，并悬挂醒目清晰的标识卡。领用后及时减帐，做到实物与帐面相符。d) 设备、材料入库实行分区域堆码，堆码整齐，井井有条，安全可靠。e) 对易燃易爆的保管设立单独的仓库。仓库外设灭火器，对易燃易爆品的领用应严格管理，责任到人。g) 对需防潮的设备、材料均入库保管。7.主要施工方法7.1配电装置设计配电模式：采用“三级配电、两级保护”，“两级保护”是指将电网的干线与分支线路作为第一级，线路末端作为第二级，分电箱不设漏电保护器。如下图：图7.1-1 总配电箱电器配置接线图 图7.1-2 三相动力分配电箱电气配置接线图图7.1-3 开关箱电器配置接线图7.2配电箱平面布置 图7.2-1 配电箱平米布置图7.3供电系统模式设置：1.总配电箱、分配电箱选择放射式供电系统2.楼层供电系统方式3.同一施工班组末级开关箱（或单层电缆移动）可采用链式供电系统配电箱和开关箱的技术要求：配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2mm，开关箱钢板厚度不小于1.2mm，配电箱钢板厚度不小于1.5mm，箱体表面做防腐处理。不得使用木质开关箱。配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电所连接。进出线中的N线端子板连接；PE线必须通过PE线端子板连接。配电箱、开关箱中的导线进出线由箱底进出，分路成束做防水弯，并设防护套，进、出线口应配置固定线卡，严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座），做到“一机一闸一漏一箱”。电箱外壳必须作保护接零（通过PE接线端子板连接），金属箱门与金属箱体必须通过采用编织软铜线做电气连接。配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8-1.6m。动力配电箱和照明配电箱分别设置；当动力、照明合并设置同一配电箱时，动力和照明应分路配电。配电箱、开关箱的分路标志。配电箱、开关箱均应标明其名称、用途，用粘纸注明分路标志贴于箱内开关电器上A.配电箱级别（总配电箱、分配电箱、开关箱）B.配电系统类别（动力、照明）C.和现场平面布置图、系统图相对应的该回路编号D.供电（控制）对象名称7.4漏电保护器的安装与接线漏电保护器负载侧的线路保持独立，即负载侧的线路（包括相线和工作零线），不得与接地装置相连接，也不得与其他电气回路连接，在TN-S系统中，漏电保护器接线如下图图7.4-1 TN-S系统 漏电保护器正确接线图上图中漏电保护器RCD1为线路总保护器，也就是二级保护，RCD2-RCD6为末级设备保护，也就是第一级保护。7.5接地、防雷设计7.5.1接地设计保护接零系统（TN系统）和保护接地系统（TT系统）均离不开接地装置。接地装置是由接地体和接地线（包括地网线）组成。接零装置是由接地装置和零线网（不包括工作零线）组成。每个接地装置的接地线应以单独的接地线与接地干线连接，不能在一个接地线中串联几个需要接地的电气装置。a 接地装置：电源变压器的中性点必须采用人工接地体。在施工现场专用变压器供电的TNS接零保护系统中，电气设备的金属外壳必须与保护零线连接，保护零线应有工作接地线，配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。采用TN系统作保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。TN-S系统中的保护零线除必须在配电室或总配电箱处座重复接地外，还必须在配电系统中间外和末端处作重复接地。对设备集中、线路拐弯、井架的分电箱处、开关箱处也应作重复接地。在TN系统中，保护零线每一处重复接地装置的接电电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不应大于10。重复接地线必须与PE线连接，严禁与N线连接。b 接地类别：接地按其作用分为下列四种：工作接地：即变压器中性点接地或自备发电机中性点接地。R4保护接地：即设备外壳接地。R4保护接零：即设备外壳与零线相接。R4重复接地：即设备接地线上一处或多处通过接地装置与大地再次连接的接地。R4（每处）选择接地材料及敷设方式：根据施工方法接地体可分为：扔接地体和自然接地体。施工用电工程的接地，首先应考虑采用自然接地体。自然接地体是指与地有良好接触的建筑物、金属构件、设施。施工现场大多采用基础钢筋为接地体，电阻达1左右。接地体（线）连接应采用搭接焊。扁钢搭接长度为其宽度的2倍，扁钢2b（4，截面100mm2），至少焊满三个棱边。在条件不能满足时，接地体需要设人工接地体。人工接地体采用垂直地体接地装置。接地体采用圆钢。垂直接地体安装要求：为考虑必要的机械强度，采用扁钢；扁钢不小于350mm。埋深2-3米，接地体打入土中，深2.5米，间距为5米，一般设计三根一组，用扁钢把各垂直接地体并联起来，组成复合接地体。为减小气候对接地电阻的影响，埋入土壤中的接地体，其顶端应在地面下0.5-0.8米处。埋设前应先挖一地沟，以便打入土中，上端露出沟底1020cm，以便于接焊。c 注意事项：在线路和设备投入运行前，必须对接地电阻进行测量，在运行以后也要定期进行测量和检查。因为它直接影响着人的生命和设备的安全。测量接地电阻最简单的方法是用接地电阻测量仪（又称为接地摇表）来测量，常用型号为ZC-8型。保护零线的辐射及要求： PE线上严禁装设开关和熔断器，严禁通过工作电流，且严禁断线。 保护零线应单独敷设，不作他用，重复接地应与保护零线相接。 保护零线的截面应不小于工作零线的截面，其最小截面应符合规范要求。（表5）PE线截面与相线截面的关系（表7.5.1-1）表7.5.1-1 PE线截面与相线截面的关系表相线芯线截面S（mm2）PE线最小截面（mm2）S1651635S/2 架空敷设，间距大于12m时，铜线截面必须不小于10 mm2 。 与电气设备连接的保护零线应为截面不小于2.5mm的绝缘多股铜线，手持式电动工具的PE线截面应不小于1.5mm。 保护零线的同意标志位绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。 同一台变压器，采用保护接零系统中，所有的用电设备必须同零线连接起来，构成一个“零线网”，不得一部分设备作保护接零，另一部分作保护接地。7.4.2防雷设计主要是依据现场地域位置、机械设备高度及邻近设施防雷装置等情况确定防直击雷和感应雷接地措施。防雷装置的接地主要是用作雷击防雷，将雷电流泄入大地，防止雷害。防雷装置包括避雷针（接闪器）、引下线及接地体。施工现场防雷的设置要根据雷暴日和雷电活动规律，不太地区有不同的年雷暴日数，需安装防雷装置。JGJ46-2005规定，作防雷接地机械上的电气设备，所连接的PE线必须同时作重复接地。同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻的要求（阻值不大于10）。施工现场的电气设备和避雷装置可利用自然接地体接地，应保证电气连接，并校验其热稳定。利用基础钢筋和其它自然接地体，但必须连接可靠。施工现场设避雷针防直击雷的设备有：物料提升机。避雷针长度为1-2米，可采用20钢筋，置于架体最顶端，角度满足60保护角的要求，使被保护设备在接闪器保护角内。设备防感应雷的有：外脚手架。外脚手架防雷接地应沿建筑物一周采用多点接地，其接地引下点间距为20米。防雷接地所用材料最小尺寸稍大于其它接地装置所用材料的最小尺寸。采用圆钢，其最小值为10mm。电缆保护措施电缆敷设前要进行绝缘电阻的测定，合格后方可使用，并有记录，新电缆要用1000V兆欧表遥测，最低电阻值不得低于10M，运行中电机遥测选用500V兆欧表，电机绝缘电阻值不得小于0.5兆欧。电缆采用直埋敷设时，埋设深度不应小于0.7米，并在电缆紧邻上、下、左、右侧均匀敷设不小于100mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层，避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。塔吊的供电电缆不得拖地行走，外用电梯升降机械上、下限位置，应设置限位开关。电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线，需要三相四线制配电的电缆路线必须采用五芯电缆。五芯电缆包括淡蓝、绿/黄二种颜色绝缘芯线。绿/黄双色芯线必须用作PE线，严禁混用。埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。埋地电缆与其附近外电电缆和管沟的平行间距不小于2m,交叉间距不得小于1m。埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。7.6 供电系统图（见附图）8.绿色施工8.1 文明施工管理组织与目标我公司将按照本市有关建筑施工现场管理规定，高起点、高标准地布置施工现场，确保配合总承包把本工程创中建总公司CI金奖，建成本市安全文明工地。为了确保文明施工中的各项工作能够顺利地贯彻落实，项目经理部项目生产技术负责人负责施工现场的文明施工管理。8.2 文明施工保证措施a) 制度保证1) 文明施工责任区制度建立现场文明施工责任区制度，根据不同部门、不同作业层的具体工作将整个施工现场划分为若干个责任区，实行挂牌制，使各自分管的责任区达到文明施工的各项要求，项目定期进行检查，发现问题，立即整改，使施工现场保持整洁。2) 工完场清制度认真执行工完场清制度，每一道工序完成以后，必须按要求对施工中造成的污染进行认真的清理，前后工序必须办理文明施工交接手续。3) 文明施工检查制度项目每周对施工现场作一次全面的文明施工检查，公司每月对项目进行一次大检查，检查内容为施工现场的文明施工执行情况，检查依据建设部建筑施工安全检查评分标准、建设工程施工安全条例、本市施工现场检查评分记录表、公司 “文明施工管理细则”等。检查采用评分的方法，实行百分制记分。每次检查均认真作好记录，指出其不足之处，并限期整改，且对每次检查中做得好的进行奖励，做得差的进行处罚。b) 平面布置应仔细规划机电安装工程加工车间与仓库，并设置有灭火器等消防设施。c) 注意环境卫生，作好卫生防疫工作，现场范围内的生活垃圾应集中到围墙内的垃圾站，不得在围墙外堆放或任意倾倒。d) 配合总承包在现场按照CI标准设置“六牌一图”。即质量方针、工程概况、施工进度计划、文明施工分片包干区、质量管理机构、安全生产责任制、施工平面布置图，机电安装经理部全体管理人员的岗位职责按本公司的规定一律布置在办公室墙上。e) 加强与其他关联承包商的联系，协商制定合理的施工顺序， f) 施工现场切实做到工完场清，余料集中堆放，垃圾及时清运，以保持工作场所整洁。g) 凡进入现场施工人员均应服装整齐，佩带证章及安全帽，服从管理人员指挥。h) 现场内严禁吸烟，不准携带易燃、易爆物品，出入现场。i) 进出施工现场须按指定路线出入，不得进入非施工区，遵守总包有关施工的管理规定，服从总包管理。j) 施工操作应穿戴安全防护用品，进入施工现场应穿工作服，不得袒胸赤背，不得穿露钉皮鞋或拖鞋进入现场。k) 施工中不得大声喧哗、吵闹、不得在非施工区域停留，不得随地吐痰、乱扔废弃物，言行要求文明礼貌。l) 节约用水用电，消除长明灯和长流水。m) 严格保护施工现场内设施物品，材料运输过程中应采取有效的成品保护措施。8.3 环境保护本着“坚持人文精神，营造绿色建筑，追求社区、人居和施工环境的不断改善”这一环境理念，我公司将根据ISO14000环境管理体系标准，本企业环境及职业安全卫生管理手册，把“预防、控制、监督和监测”这一环境管理基本思想贯穿于整个施工生产过程中，以“预防”为核心，以“控制”为手段，通过“监督”和“监测”不断发现问题，约束自身行为，调节自身活动，为实施环境改善取得依据。通过ISO14000环境管理体系的运行，我公司创造了良好的社会效益和环境效应，最大程度上降低了施工对环境的影响。根据多年的施工经验，我公司完全有能力处理好与市容、市政、环卫等部门的各种协调配合关系，不因上述问题影响工程施工进度。环境保护措施：环境保护包括控制污水、废水及有害气体的排放，噪声、灰尘的防治，本工程的采取的具体措施如下：a) 废水排放根据排水管网的布置和最大允许流量，选择合适的排放口位置和排放方式。b) 在开工前完成现场排水和废水处理设施建设，做到现场无积水，排水不外溢，无堵塞，水质达标。c) 现场油漆、油料的储存、使用、保管由专人负责，防止污染。d) 对易产生粉尘、扬尘的作业面，制定洒水降尘制度，保持适当湿度。e) 尽量减少噪声及有害光源对环境的影响，施工中采用低噪声的工艺和方法，对电焊光弧采取隔离措施。f) 合理安排施工工序，严禁在中午和夜间进行产生噪声的作业，控制电动工具使用次数。g) 严禁在施工现场焚烧任何废弃物和会产生有毒有害气体、烟尘、臭气的物质。h) 剩余料具、包装及时回收、清退，对可再利用的废弃物尽量回收利用，各类垃圾及时清扫、清运，不得随意倾倒，一般要求每班清扫，每日清运。i) 对于生活垃圾：教育施工人员养成良好的卫生习惯，不随地乱丢垃圾、杂物，保持工作和生活环境整洁；严禁乱倒垃圾或用于回填；施工现场设垃圾站，各类生活垃圾按规定集中收集，由环卫部门及时清理、清运。j) 做好对职工节水、节电教育，制订相应管理措施，消除“长明灯、长流水”现象；当设备空转一定时间应能自动断电。9.主要施工管理措施9.1雨
