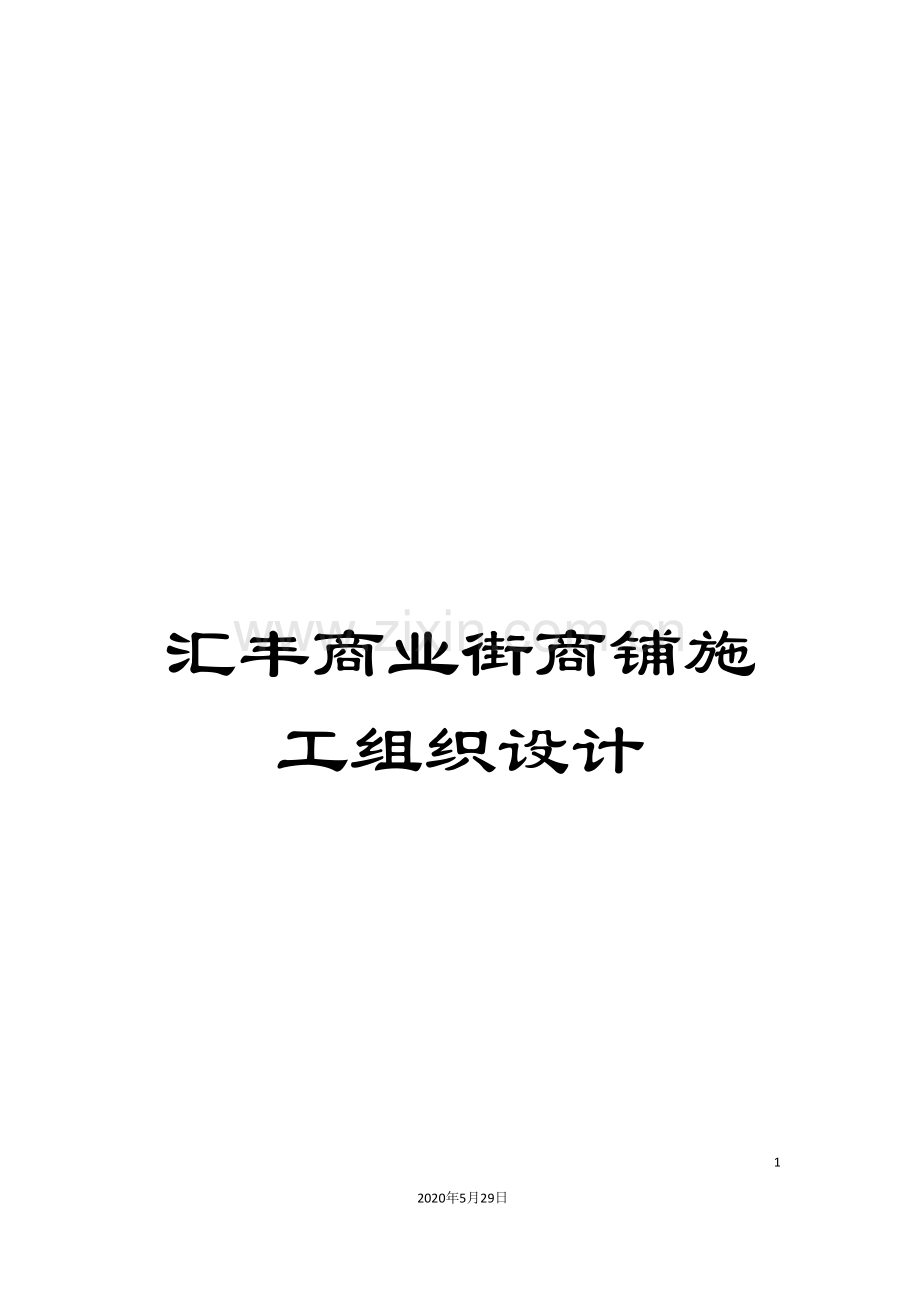

汇丰商业街商铺施工组织设计

177
2020年5月29日
文档仅供参考

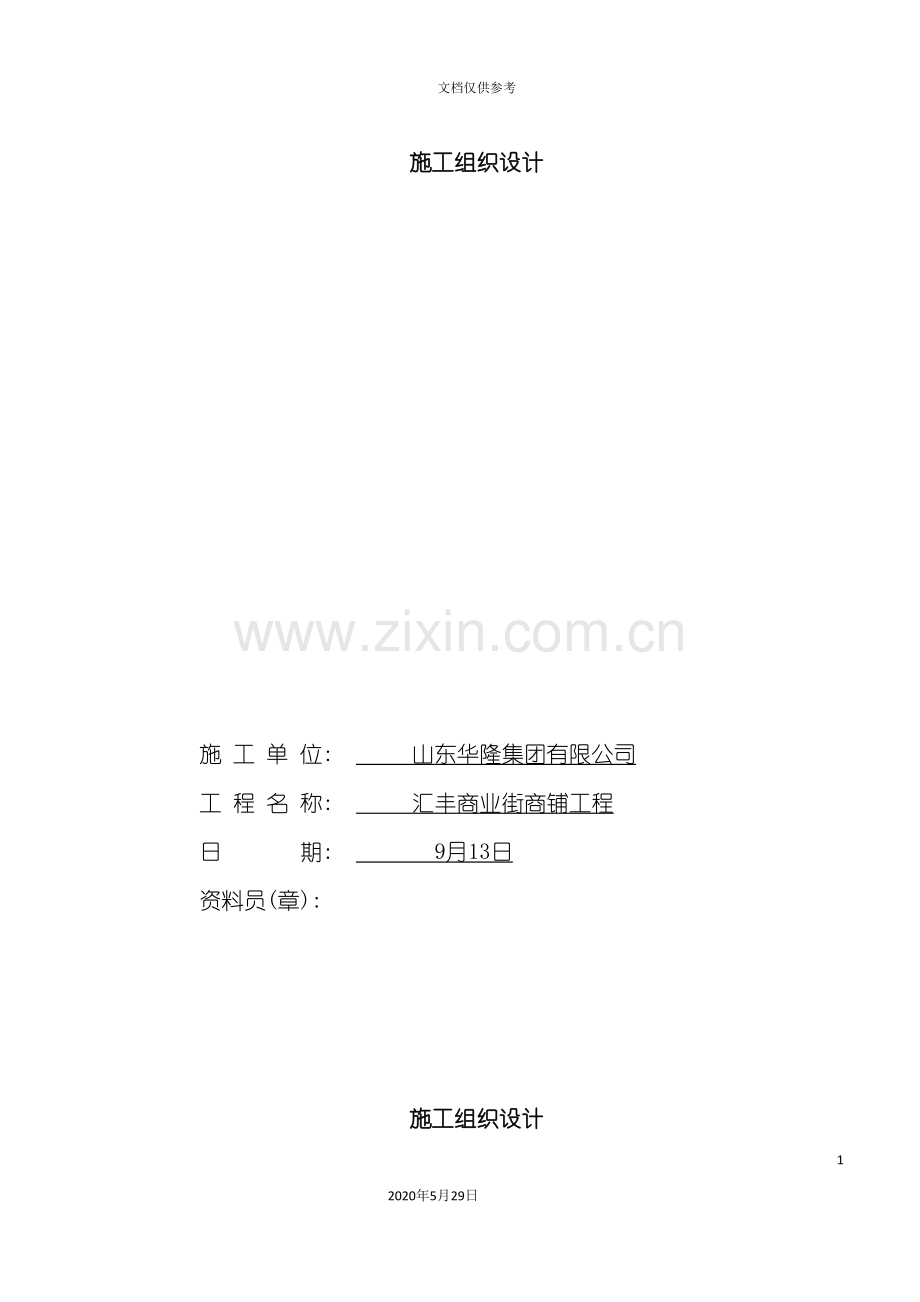

施工组织设计

施 工 单 位: 山东华隆集团有限公司
工 程 名 称: 汇丰商业街商铺工程
日 期: 9月13日
资料员(章):

施工组织设计

第一章 编制依据
本工程施工组织设计是依据汇丰商业街商铺工程施工图纸、现场勘察情况、国家现行规范以及类似工程情况编制而成。
一、 编制内容
工程概况;施工程序总体设想及施工段划分;施工部署;施工准备;分部分项工程施工方法;工程投入的主要施工机械设备及检测设备选用;主要施工机械进场计划;劳动力和材料安排计划及其保证措施;施工进度计划、各阶段施工进度的保证措施;确保工程质量的技术组织措施;新技术、新材料、新工艺、新设备的应用;降低成本措施;施工现场平面布置及临时设施布置;施工进度计划;现场文明施工、消防、环保及环卫措施;冬雨季施工措施;防水工程具体施工方案及确保不渗漏的措施; 应对关键工序、复杂环节重点相应技术措施、解决方案;减少扰民噪音、降低环境污染技术措施;农忙、节假日措施;地下管线及其它地上地下设施的保护加固措施;项目经理业绩、项目班子及管理经验等。充分发挥自己的技术优势,以”科学管理 创精品工程信守承诺 让建设单位满意”的质量方针为指导,以一流的工期,一流的质量,一流的管理,确保工程达到省级安全文明卫生示范工地标准,顺利完成建设任务。
二 、编制依据
2.1国家有关法律、法规、规章
⑴<中华人民共和国建筑法>
⑵<中华人民共和国安全生产法>
⑶<中华人民共和国招投标法>
⑷<建设工程质量管理条例>
⑸<山东省建筑市场管理条例>
⑹<山东省建筑安全生产管理规定>
⑺<山东省安全生产监督管理规定>
2.2工程建设规范、强制性标准及强制性条文
<工程测量规范>(GBJ50026-93)
<建筑工程施工质量验收统一标准>(GB50300- )
<建筑工程文件归档整理规范>GB/T50328-01
<建筑地基基础施工质量验收规范>(GB50202- )
<砌体工程施工质量验收规范>(GB50203- )
<混凝土结构工程施工质量验收规范>(GB50204- )
<钢结构工程施工质量验收规范>(GB50205- )
<屋面工程质量验收规范 >(GB50207- )
<地下防水工程质量验收规范>(GB50208- )
<建筑地面工程施工质量验收规范 >(GB50209- )
<建筑装饰装修工程质量验收规范 >(GB50210- )
<建筑给水排水及采暖工程施工质量验收规范 >(GB50242- )
<钢筋焊接及验收规程 >(JGJ18-96)
<通风与空调工程施工质量验收规范>(GB50243- )
<建筑电气工程施工质量验收规范>(GB50303- )
<民用建筑工程室内环境污染控制规范>(GB50325- )
<建筑工程项目管理规范 >GB/T50326-
<建筑抗震设计规范 >GB/50011-
<建筑地基基础设计规范 >GB50007-
<电气装置安装工程电缆施工及验收规范 >GB/T50168-
<硅酸盐水泥、普通硅酸盐水泥>GB175-1999
<矿硅水泥火山灰水泥及粉煤灰硅酸盐水泥 >GB1344-1999
<砌筑砂浆配合比设计规程 >JGJ/T98-
<普通混凝土配合比设计规程>JGJ/T55-96
<混凝土结构设计规范>GB50010-
<建筑工程施工质量验收统一规范> GB50300-
<建筑电气工程施工质量验收规范>GB50303-
<建筑工程冬期施工规程>(JGJ104-97)
2.3建筑施工安全检查标准
⑴<建筑施工安全检查标准>(JGJ55-99)
⑵<建筑机械使用安全技术规程>(JGJ33- )
⑶<建筑施工扣件式钢管脚手架安全技术规程>(JGJ130- )
⑷<建筑施工高处作业安全技术规程>(JGJ80-91)
⑸< 施工现场临时用电安全技术规范>(JGJ46- )
⑹<建筑施工物料提升机安全技术规程>(DBJ14-015- )
⑺<龙门架及井架物料提升机安全技术规范>(JGJ88-1992)
2.4山东省东营市东营区有关规定.
2.6山东华隆集团有限公司制订的<质量手册>及公司质量|/环境/职业健康安全管理体系文件。
2.7其它有关施工手册及其它支持参考技术资料
第二章 工程概况
一、工程简介
山东汇丰园房地产开发有限公司开发的汇丰商业街商铺工程,本项目位于东营区惠州路以西、辽河路以北、交通便利;结构形式为框架结构,建筑物安全等级为二级。总建筑面积4716平方米(该工程为商业街商铺楼项目;建筑楼层为二层、局部为三层)框架结构;施工计划总投资约11561466.83元。建筑物抗震设防烈度为7度,设计地震分组第三组,基本地震加速度为0.10G,特征周期为0.65S,多遇地震的水平地震影响系数最大值为0.08。建筑结构的阻尼比为0.05。抗震设防类别为丙类(标准设防类),框架抗震等级为三级。地下室防水等级为一级。场地地下水对混凝土结构具有腐蚀性;对钢筋混凝土结构中的钢筋若长期浸水则微腐蚀性,若干湿交替则具有中等腐蚀性。本建筑的结构设计使用年限为50年。
该工程总工期为 245 天,工程质量要求合格,我单位确保合格。争创东营市级文明施工工地和省级文明施工工地,杜绝重大安全事故的发生。
二、结构概况
本工程采用钢筋混凝土框架结构体系。基础采用采用钢筋混凝土条形基础;混凝土强度等级:
1、混凝土强度等级划分:
混凝土强度等级:基础为C35;基础垫层为C20沥青混凝土;一层构件均为C30;及地卫生间采用P6级抗渗混凝土;各楼层过梁、圈梁、构造柱等小构件采用C25;
2、墙体:
地下部分:±0.000以下及女儿墙填充墙体为黄河淤泥烧结砖;
地上部分:外墙和内墙采用三皮煤矸石普通砖找平,上部为加气砼砌块墙,
3、建筑:
①、屋面:屋面防水等级为二级;屋面做40厚C20细石混凝土找平,保温层为90厚挤塑聚苯板(B1级),找坡材料为珍珠岩找2%坡最薄40厚,防水层为改性沥青防水卷材(详见按图纸设计要求施工)。
②、墙面:外墙材料颜色须按规划管理部门、甲方及设计单位共同认可后方可施工;内墙面乳胶漆墙面(详见按图纸设计要求施工)。
③、门窗:外窗为不小于63系列粉末喷涂铝合金(+断桥)窗,外窗玻璃选用6+12A+6中空玻璃 ;单块大于1.5平方米的玻璃采用钢化玻璃 ,玻璃颜色为无色透明 ;卫生间外窗采用磨砂玻璃;可开启窗处设有铝合金纱扇。
④、栏杆:楼梯及室内采用木扶手配铁花栏杆,其余部位采用不锈钢栏杆及扶手。栏杆采用防攀爬栏杆,应能承受荷载规范规定得水平荷载。(具体楼梯用材又甲方确定)
⑤、卫生间:卫生间门扇下部应留有15mm高间隙。卫生间低于正常楼地面30mm。洗手间低于正常楼地面标高20mm。卫生间应有1％坡度披向地漏。
⑥、防腐防锈:凡外露或嵌入气体得铁件均涂红丹一道防锈;外露铁件另涂调和漆两道;颜色另定。嵌入或与砌体接触得木构件均满浸沥青防腐。
4、本工程水、电、照明安装工程齐全。
三、施工条件
该工程交通道路、水、电供应基本满足施工要求, ”三通一平”工作已基本完成(”一平”不具备,因场地仍为原有的自然地坪,高低不平,工程竣工时需要回填至设计室外地坪标高。因此,本工程挖土深度按图纸设计的室外地坪标高计算,平整场地按人工平整场地计算)。临时水电由业主指定的水电源引入(部分线路已超过50米,超过部分的线路按签证进入结算),现场情况虽不具备”三通一平”施工条件,但应建设单位要求,仍就此条件先开工,以后再处理。
第三章 施工组织机构
一、施工组织机构构成
本着优质、高效的建设该工程并尽快发挥效益的原则,充分发挥我公司大型企业的综合优势,成立强有力的工程项目经理部。选派施工经验丰富、责任心强、素质高的管理人员组成项目班子,全面负责工程项目的质量、安全、工期、成本、文明。并自觉接受上级主管部门及监理、建设单位的监督。项目经理部下设技术、质量、安全、机械、材料、计量、检测等职能部门,全面履行与业主签订的合同。
二、组织机构管理职责
项目经理职责:全面负责工程的施工组织、技术质量、材料设备、工程成本、安全及文明施工等各项工作。
施工员职责:协助项目经理进行工程的整个施工过程的控制、管理。
技术总负责人:负责工程的有关技术质量标准、规范和操作的贯彻执行。在分部分项工程施工前对有关人员进行交底,负责施工现场产品、过程、技术质量的标识、检查工作。
土建、安装技术负责人:在技术总负责人的领导下,协助技术总负责人开展工作。
材料员:负责工程物质材料的计划、定货采购、库存保管、供应、加工、使用、回收、标识等一系列的组织和管理工作。
质检员:对工程的施工过程及最终工程质量进行检验和验证。
试验员:对工程的原材料、成品、半成品进行检验、试验和现场取样工作。
安全员:负责整个施工现场的安全及现场文明施工工作,鉴定专控安全防护用品。
技术员:协助技术负责人搞好工程的施工定位、放线、验线工作。
统计员:根据上级下达的生产计划指标,结合工程任务实际情况编制季、月施工生产计划,对影响生产计划完成的人、材、物进行平衡调度,并负责对工程进度计划、统计核算监督检查。
三、总部与现场管理部门的关系
总部委托现场管理部门以下权限及职责:
现场管理部门的权限:
⑴有权组织项目班子;
⑵项目经理有权以企业法人委托代理人的身份,在授权范围内与业主洽谈业务、签署有关文件;
⑶有权选择施工班组和劳务费用的商定;
⑷有权向公司经理提出意见,有权拒绝有关违反合同行为的不合理摊派。
现场管理部门的职责
⑴贯彻执行国家和地方政府有关的法律、法规,执行企业的各项管理制度;
⑵对项目范围内的工程进度、质量、安全、成本和现场文明进行监督管理,并全部负责;
⑶科学组织工程施工现场的人、材、物资源,做好资源优化配置,提高综合经济效益。
第四章 施工部署及施工进度计划
一、施工准备
1.1、施工现场准备
工程开工后,公司将尽快完成场地的平整工作,组织好人员、材料、设备进场,根据平面布置图,合理规划机械位置,搅拌站及库房等。办公区与施工生产区分开,办公区设有办公室、会议室、娱乐室、卫生室、淋浴室等,场地周围绿化,施工现场一律设置临时硬化道路及围挡。
1.2、技术准备
(1)工程图纸到位后后,立即组织工程技术人员进场,熟悉施工图纸,了解设计意图,进一步弄清工程特点,准备图纸会审,提出合理化的建议。
(2)编制详细的施工组织设计,掌握全面,突出重点,以施工图、施工规范、质量标准、操作规程及业主要求作为组织施工的指导文件。
(3)编制施工预算,计算各个分部分项工程的工程量,疏通材料供应渠道,分析劳动力及技术力量,建立施工技术、机械管理机构,组织建立各种规章制度,制订详细的网络计划。
(4)提出工程成本预控目标,强化成本控制。
二、工程质量、工期、安全、文明施工管理目标
根据工程特点,本着始终坚持”科学管理 创精品工程;信守承诺 让用户满意”的质量方针,充分发挥我公司在技术、管理、人员、机具设备等方面的优势,为业主创造出高质量的建筑艺术品,为济宁市增添一道亮丽的风景线。在建设单位基建文件手续齐全,施工单位必须办理安全监督手续的前提下:
2.1工程质量目标:
2.2工期目标:有效工期245天竣工(不含建设单位分包项目的工期)。
2.3安全目标:杜绝重大伤亡事故,一般工伤事故频率控制在0.01%以内。
2.4安全文明管理目标:按市级安全文明工地要求去做,争创省级安全文明工地。
三、施工段划分及施工顺序
3.1、施工程序总体设想
施工总体方案为先地下后地上,先主体后围护,先结构后装修,最后进行各专业系统调试。
四、施工进度计划和各阶段进度的保证措施
4.1施工进度计划
本工程计划工期245天(不含建设单位分包项目的工期)。
详见工程施工进度计划横道图
4.2各阶段进度的保证措施
(1)施工进度计划安排
为确保工期,合理的安排施工顺序和流水作业,合理穿插,避免相互制约,本着均衡劳动力,最大限度的利用机械设备的原则,综合工程量、施工难度、设计特点和多年类似工程经验,公司经过可行性研究,确定工程有效工期为245天。(不含建设单位分包项目的工期)。
(2)分阶段施工工期计划及其保证措施
依据设计要求,整个工程划分为四个主要阶段,各阶段工期安排如下:
①第一施工阶段——单体楼基础阶段,形象进度±0.00米结构完工;计划工期20天,包括的主要工作内容:土方开挖工程、砼垫层、基础施工、土方回填。
保证措施:做好充分的开工前的准备工作,土方工程采用二台PC240型挖掘机(计取二台挖掘机进出场费),自卸翻斗汽车3台(土方外运1KM内),做好土方开挖放坡,保证施工顺利进行。及早安装塔吊,保证运输,保证材料供应,保证设备投入。组织好冬雨季施工和假日施工。
②第二施工阶段——单体楼主体阶段,计划工期60 天,包括的主要工作内容:主楼钢筋砼主体施工、穿插砌体工程、内抹灰、楼地面工程。
保证措施:组织好冬、雨季施工,利用竹胶板施工工艺,利用吊车垂直运输钢筋、模板等材料,以提高工作效率,保证施工人员力量,保证工程质量,保证材料供应,保证设备投入。
③第三施工阶段——整体装修及安装阶段,计划工期60天, 4 月 15 日具竣工验收条件。形象进度－主要施工内容完成,水通、灯亮,包括的主要工作内容有:工程整体内、外装修、水电安装工程施工。
保证措施:组织好冬、雨季施工,利用立体交叉作业,做好各专业协调、专业搭接,实施好预防纠正措施、成品保护措施,特别是做好总协调管理、工程装饰方案的定案、材料定货。
④第四施工阶段——竣工清理验收阶段,计划工期20天。验收合格使用。

第五章 劳动力、机械设备、材料计划及保证措施

一、劳动力投入计划及其保证措施
合同签订后,我们将选派具有专业施工经验的、战斗力强的班组承担本工程的劳务施工。施工队伍安排做到有组织、有计划的进场。施工主要工种投入人数如下 :

劳动力计划表
工种
按工程施工阶段投入劳动力情况
土方
工程
基础
工程
主体
工程
装饰
工程
安装
工程
室外
工程
木工
4
50
120
36
20
6
砼工

20
16

6
钢筋工

30
50

3
瓦工

15
30

10
架工
6
6
10
6

抹灰工

5

35

3
机械工

5
5
5

2
防水工

14

15

装饰工

120

焊工

3
4
10
2
2
电工
2
3
20

30
3
管工
1
6
6

30
5
力工
10
20
35
60
20
14
起重工

6
6
6
6

二、机械设备投入计划及其保证措施
序号
机械或
设备名称
型号
规格
数量
额 定
功率(KW)
生产
能力
用于施
工部位
备注
1
输送泵
HBT60
1
30Kw

基础

2
插入式振动棒
HZ-50A
12
2.5kw

基础主体

3
平板振捣器
PZ50
2
0.5Kw

基础主体

4
砂浆搅拌机
HJ200B
2
3kw
3m3
主体装饰

5
圆锯机
MJ104
2
3 kw

基础主体

6
平刨
MB103
2
3 kw

基础主体

7
施工人和电梯
SCD200
2
44Kw

主体装修

8
塔 吊
QTZ-63
1
3000KNM

基础主体

9
污水泵

8
4Kw
20m3
基础

10
气焊工具

2

基础主体

13
打夯机

2
3kw

基础

15
挖掘机
PC240
2

土方

16
钢筋切断机
GJ5-40
2
7.5kw

基础主体

17
剥肋滚压直螺纹机
UN-75
2
75kVA

基础主体

18
钢筋弯曲机
GJ7-40
2
2.8kw

基础主体

工程计划基础采用汽车泵及泵送混凝土,塔吊主要用于钢筋、模板、砌块、砂浆、主体混凝土等材料的垂直运输。浇筑混凝土时根据现场情况确定,如需要输送泵浇混凝土就使用输送泵浇筑:QTZ-63塔吊(3000KNM自升式塔吊)一部(所用塔吊均按市安监站要求安装了”安全保险电子集成系统”)。
详见”拟投入机械设备附表”。

拟投入的主要施工机械设备表
保证措施:本工程拟投入的机具现已全部维修保养完毕,一旦开工,即可根据计划进入现场。现场配有持证上岗的各类机械操作人员、专业设备管理员、维修员等,负责机具、设备的维修和保养,以保证其正常运转。
三、工具材料投入计划及其保证措施
1、工具投入计划
根据施工现场情况和施工进度,进场材料的采购和投入,应达到预测预控,提前布置,合理安排,一般材料施工技术员应提前7天向材料员提供材料需用计划,加工定作的材料根据加工期确定提供时间。需用材料根据现场情况一般提前3天进入现场。
(１)土方开挖时,提前购入钢材、水泥、木材、模板、砂石和周转工具等,准备好基础分部工程全部用料,保证正常施工。
(２)主体施工前,备足2层以上的钢筋、水泥和砂石,各楼层顺序预备,待主体施工时,准备足够的砖,确保主体按期完成。
(３)水、电、暖及装饰材料应按施工进度的顺序组织进场。
(４)对发包方供应的材料,在开工前应制定总体材料计划,包括名称、进场数量、日期范围、资金需用量。施工中,应制定详细、准确的材料计划,包括材料名称、规格(型号)、数量、使用部位、进场日期等。
2、材料保证措施
根据图纸及甲方要求,编制出材料、成品、半成品的加工、购买计划,开工前编制总材料需用计划,然后分阶段编制月度需用计划。进场的各种材料、半成品、构配件,必须符合现行规范、标准及合同的要求,严格执行材料进场审查报验程序。

第六章 施工平面布置与临时设施布置

一、施工平面布置
合理地布置施工现场不但能够满足施工需要,加速工程进度,减少现场混乱,还能够实现文明施工,减少临时设施,节约施工费用。
(一)布置施工现场需遵循的原则是:
⑴考虑全面周到,布置合理有序,方便施工,便于管理,利于标准化。
⑵加工区尽可能与办公区及周围环境分开,以免相互干扰。
⑶施工机械设备的布置作用范围尽可能覆盖到整个施工区域,尽量减少材料设备等物资的二次搬运。
⑷按甲方提供的围界使用施工场地,不随意搭建临时设施。
(二)在施工现场平面布置中主要应安排好下列内容:
①运输设备、机具和材料的道路;大型施工机械的进入路线、设置地点和活动范围。
②施工生产必须的临时预制加工场地,存放材料和机具的临时仓库,以及现场办公室。
③施工用临时给水和排水,包括生活和消防用水;临时供电,包括动力和照明用电由业主指定得水电源引入。
(三)施工现场平面布置情况详见附表”施工现场平面布置图”。
二、场容场貌设计
⑴办公区、生活区建立文明责任制,划分区域,明确管理负责人,实行挂牌制,做到现场干净、整齐。
⑵施工现场主入口处设置七牌两图,提高文明意识。
⑶施工现场周围绿化,周边临时道路硬化及设置围挡。
⑷工地厕所及时清扫,并要有防蝇蚊措施。
⑸设专人及时清理现场,疏通上下水管道,并不得有长流水。
三、临时设施建设标准及要求
(1)临时水电路建设标准及要求:

做法及标准
要求
总配电箱
使用省安监站推荐使用的,有<安全准用证>的产品
使用的旧产品应完好无损,并内外刷漆复新
分配电箱
使用省安监站推荐使用的,有<安全准用证>的产品
使用的旧产品应完好无损,并内外刷漆复新
开关箱
严格按一机、一闸、以箱、一漏电配置,使用省安监站推荐使用的,有<安全准用证>的产品
使用的旧产品应完好无损,并内外刷漆复新
电缆线
铜芯五线电缆,使用省安监站推荐使用的,有<安全准用证>的产品
埋深不小于0.6米
配电箱护栏
采用标准制式安全防护棚
按公司标准化管理要求
四、现场施工用水组织设计
(1)施工用水
施工机械用水25L／h
合计用水Q1=8×25=200L／班
(2)生活用水:施工高峰期平均每天按240人计算,每人每天用水30L, 计用水
Q2=30×240=7200L／班
(3)砌体用水:砌体每班砌筑100M3,每M3砌筑全部用水250L／M3,计用水
Q3=100×250=25000L／班
(4)、施工总用量:
Q=Q1+Q2+Q3=200+7200+25000=32400L
施工流量:
V= Q／h
=(300200＋18000＋25000 )／3600×8＝1.125L／s
(5)施工现场消防用水定额10L／s
由于施工用水总量小于消防用水量,因此消防用水量为控制用水量,即 取Q=12L／s
(6)管径选择:经济流速取v=1.3m／s
d＝[4Q/(π·v·1000)]1/2＝[4×12/(3.14×1.3×1000)]1/2
=0.108m
经计算,主干管选取Φ100焊管既能满足要求。
五、临时用电施工组织设计
5.1 施工机械数量、功率及规格:
机械名称 数量 功率(KW)
3000KNM自升式塔吊(QTZ-63) 1台 300
输送泵 1台 30
电焊机 4台 20.5
钢筋切断机 2台 5.5
钢筋弯钩机 4台 2.2
电锯 4台 5.5
电刨 2台 3
砂浆机 2台 2.2
插入式振捣器 12台 1.1
蛙式打夯机 2台 3
污水泵 8台 20
5.2编制说明
(1)本施工组织设计编制依据:
①JGJ46—88<施工现场临时用电安全技术规范>。
②JGJ16—83<建筑电气设计规程>。
③建筑施工现场临时用电中的其它有关技术问题及应遵守的国家及地方标准。
④本工程所需机械设备电功率和现场平面布置图。
(2)总电力负荷的引入
本工程电源采用380/240V三相四线制。由小区内10KV变配电向本楼地下室低配供电;小区内变配电室得两路10KV电源分别引自两个不同得变电站,一用一备自动切换。电力负荷由施工现场临时专用变压器引入,在变压器的低压侧设专用低压配电室,并设无功自动补偿装置,确保变压器低压侧功率因数cosφ≥0.95,为保证施工现场配电系统安全可靠运行,本工程拟采用放射式布线。
①大容量对焊设备由变压器低压侧单独引入。
②其余设备另为一路由变压器低压侧单独引入。
5.3、施工现场用电量计算(本工程施工用具、机械功率见附表)
5.3.1负荷计算及变压器容量选择
施工现场用电量P=1.1*(Ka∑Pa+ Kb∑Pb+Kc∑Pc)
Pa:施工用电设备额定负荷
Pb:室内照明设备额定负荷
Pc:室外照明设备额定负荷
Ka: 施工用电设备同时使用系数(10~30台,取0.7)
Kb:室内照明设备同时使用系数(一般取0.8)
Kc:室外照明设备同时使用系数(一般取1.0)
施工用电高峰设备额定负荷
∑Pa=65+22+90+20.5*2+5.5*3+2.2*3+5.5*3+3*3
+1.1*12+2.5*3+7.5*2+3*4+3*3=357.3Kw
室内外照明设备用电:Kb∑Pb+Kc∑Pc=0.1*∑Pa=35.7Kw
P=1.1*(357.3+35.7)=432.3Kw
变压器容量选择:
P0=1.05P/ COS∮=1.4P (施工现场一般取COS∮=0.75)
=1.4*432.3=605.22Kva
则变压器可选用SL7-630/35型。
5.3.2各用电设备组计算负荷的确定
1、木加工区、塔吊1区
a、电锯1台
Pjsa=Pe=5.5KW,取COS∮=0.8、tg∮=0.75
Qjsa=Pjsa*tg∮=5.5*0.75=4.13kvar
Sjsa=[(Pjsa)2 +(Qjsa)2 ]1/2 = 6.88kva
Ijsa=[Sjs/(1.732*u)] = 10.45A
b、电刨1台
Pjsb=Pe=3KW,取COS∮=0.8、tg∮=0.75
Qjsb=Pjsa*tg∮=3*0.75=2.25kvar
Sjsb=[(Pjsb)2 +(Qjsb)2 ]1/2 = 3.75kva
Ijsb=[Sjsb/(1.732*u)] = 5.70A
c、塔吊1台
Pe=50KW,JC25=25％;JCe=40％,
Pjsc=2*PC*(JCe)1/2=2*50*0.41/2=63.25kW
Qjsc=63.25*0.75=47.44kvar ,取COS∮二0.8、tg∮=0.75
Sjsc=[(Pjsc)2 +(Qjsc)2 ]1/2 = 79.06KVA
Ijsc=Sjsc/(1.732*u)=120.13A
木加工、塔吊1区计算负荷
pjs=bps+cpx、(取b=0.65,c=0.25) tg∮=0.75
Pjs2=0.65*58.5+0.25*58.5=165.2KW
Qjs2=52.65*0.75=137.5Kvar
Sjs2=[(Pjs2)2 +(Qjs2)2 ]1/2 =246.5KVA
Ijs2=Sjs2／(1.732*u)=370A
4、移动箱
按照规范规定及其它有关规定,本工程在二、五层设移动配电箱,每处接25 KW计算,用于移动工具及临时照明。
pjs4=25,COS∮=0.8、tg∮=0.75
Qjs4=25*0.75=18.75Kvar
Sjs4=[(Pjs4)2 +(Qjs4)2 ]1/2=31.25KVA
Ijs4=Sjs4／1.732*u=47.48A
5.4、配电箱、开关箱的设置及安装
1、设置原则:
(1)配电箱、开关箱应设在负荷相对集中的地方,
(2)配电系统设置总配电箱、分配电箱、开关箱,采用TN．S系统分级配电。
(3)箱内动力及照明应分别设置,本工程中动力照明放于同一箱内。
(4)分箱与开关箱的距离不得超过30m,开关箱与受控设备的水平距离不超过3m。
(5)开关箱和配电箱均设在干燥、通风及常温的场所,不得装设在有严重损伤作用的瓦斯、蒸汽、液体等介质中,且不易受外界固体物碰撞、强烈振动及热源烘烤的场所。
2、配电箱的设置
根据以上设置原则,并结合本工程现场及实际情况,作如下布置:
(1)为保证安全用电,本工程设低压配电室,变压器低压侧设无功自动补偿装置以确保功率因数COS∮≥0.95(参见临时用电平面布置图及配电系统图)。
(2)为确保办公及职工生活区用电照明,故办公照明设置单独回路,由配电室供给,确保办公用电。
(3)分配电箱及开关箱的位置,各开关箱均设在用电设备附近以便于控制。
3、配电箱的选择
各类配电箱统一购买由省、部安监部门推荐的产品,其进出线孔均设在箱底,并设护套,箱体方正、牢固、防尘、防晒、防雨、严密并装锁,总箱应设于围扩栅栏内,并按照省安全文明卫生工地管理办法做好可靠的接地接零保护措施,确保按规范规定执行。
4、配电箱内电气装置及安装
(1)总配电箱及分配电箱,均需装设总隔离开关和分路隔离开关,以及总熔断器和分路熔断器,总保护器的额定值、整定值与分路开关的额定值、整定值相适应,总配电箱中,在电源隔离开关的负荷前必须加设漏电保护器。
(2)开关箱的电器设置,必须严格执行一机一闸一漏电制,严禁用同一开关电器直接控制二台及二台以上用电设备(含插座),开关箱内的开关电器必须能在任何情况下都能够对用电设备实行电源隔离,开关箱必须设在设备负荷线的首端设置漏电保护装置,且其额定工作电流及动作时间应与总配电箱处漏电开关的工作电流及动作时间合理配合,使之具有分级分段保护的功能。
5.5、配电线路的敷设与要求
1、线路走向按以下原则:总配电箱一分配电箱一开关箱一用电设备,总箱至开关箱间采用安监部门推荐的五芯电缆。
2、敷设方式
根据施工现场情况,为确保安全,采用放射式敷设方式。
(1)尽量选择最短径并考虑已有拟建建筑物的位置。
(2)尽量减少各种管路、道路、堆场的次数。
(3)不致受到各种机械损伤及腐蚀。
(4)便于埋设和维修。
(5)电缆埋地敷设时,埋地深度不小于0.6m,并应穿保护管。
(6)电缆在穿越建筑物、构筑物、道路等易损伤的场所,进出地面从2m高度至地下0.2m处应加钢管保护。
5.6、配电箱线路设计
1、本供电系统采用五芯电缆,采用放射式配线;
2、基本保护系统:本供电系统采用TN—S接零保护系统,而且在专用保护接地线上作重复接地。
3、导线选择(采用安监部门推荐使用的五芯电缆)
(1)导线选择
a、对焊机115A
选用XV-3X50+2X16
b、其余设备104A
选用XV-3X35+2X10
5.7、接地与重复接地装置
1、重复接地不少于三处,重复接地电点选在总配电箱、电路末端,塔吊等处。
2、人工接地体,应垂直敷设,采用DN50钢管,长度2.5m。
5.8、防雷装置
1、施工现场内的起重机应装设避雷针,用作防直击雷,避雷针应装于设备的最顶峰,接电电阻不大于10Ω。
2、作防雷接地的起重机,必须同时作重复接地。
5.5.9、安全用电措施
1、安全用电技术措施
(1)本设计要求采用TN—S接零保护,要求设置接地与接零,杜绝疏漏。
所有设备的金属外壳必须与专用保护零线连接,专用保护零线由总箱的接线端子引出,必须保证可靠的电气连接。保护线PE必须采用黄绿双色线,严格相线、工作零线区别,杜绝混用。
(2)保护零线PE应有总配电箱漏电保护器电源侧的零线引出,保护零线
必须在总配电箱、线路中间和末端至少三处作重复接地,每一处的阻值不大于10Ω。
(3)电气设备在正常情况下不带电的金属外壳、框架金属操作台及靠近带电部分的金属围栏、金属门窗等均作保护接零。
(4)施工现场的配电箱和开关箱至少配置两级漏电保护,漏电保护器的
使用接线与基本系统相适应、配合,在任何情况下,漏电保护器只能经过工作线而不能经过保护线。
(5)开关箱实行一机一闸制。
(6)配电系统必须达到以下要求
①开关电器及电气设置必须完好无损、装设端正、牢固、不设拖地放置。
②带电导线与导线接头必须绝缘包扎且绝缘良好,带电导线上严禁搭、挂压其它物体。
③配电箱与开关箱应作名称、用途、分路标记,应配锁并有专人负责。
④电气装置的电源进线端必须作固定连接,装置内部及其周围邻近区域不得有杂物。
⑤电气装置应定期检修,检修时应由相应级别的专业电工人员穿戴绝缘鞋、手套使用绝缘工具,停电检修。
⑥现场临时照明线路及灯具的高度不低于2.5m,照明开关灯口及插座
等应正确接入火线及零线,易燃、易爆的场所,应用防爆灯具。
⑦现场接地电阻与绝缘电阻定期测试。
2、安全用电组织措施
(1)建立安全技术交底制度。应在技术交底文字资料上履行交底人和被
交底人签字手续,注明交底日期。
(2)建立安全检测制度。从临时用电工程开工开始,定期对临时用电工程检测,以监视临时用电工程是否安全可靠,并做好检测记录,如发现不可靠处,及时纠正,确保临时用电系统正常进行。
(3)建立电气维修制度。加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、技术措施处理结果、维修人员、验收人员等。
(4)建立安全用电制度。对临时用电工程各部分的操作、监护、维修分片、分块、分机落实到人,并辅以必要的奖惩。
(5)建立安全教育和措施制度。
5.10、电气防火措施
1、电气防火技术措施
(1)合理配置、鉴定、更换各种保护电器,对电路和设备的过载短路故障进行可靠接地保护。
(2)在电气装置和线路周围不准堆放易燃、易爆和强腐蚀介质,远离火源。
(3)在电气装置相对集中的场所放置绝缘灭火器,并禁止烟火。
(4)加强电气设备相间和相地间绝缘,防止闪烁。
(5)在易燃
