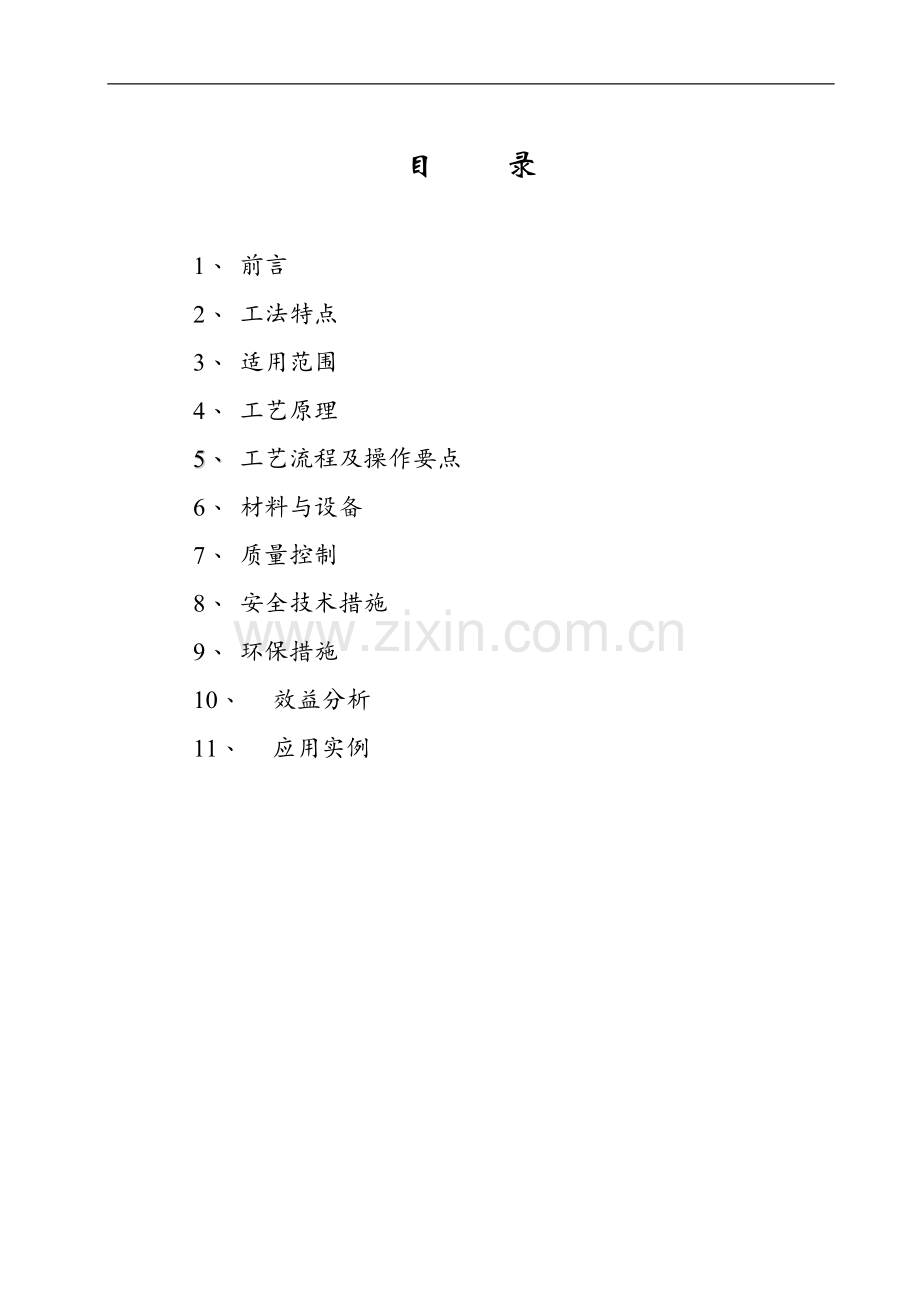

目 录

1、 前言
2、 工法特点
3、 适用范围
4、 工艺原理
5、 工艺流程及操作要点
6、 材料与设备
7、 质量控制
8、 安全技术措施
9、 环保措施
10、 效益分析
11、 应用实例

超长异形无机双轨双帘
防火门施工工法

1 前言
随着现代建筑室内共享空间的形状多变，超长异形的防火分区隔断也越来越多，且对装饰效果和隐蔽性要求高。普通钢质防火卷帘在使用中需设水幕或自动喷水系统保护，遇大跨度异形洞口时必须以几个框架柱为支点，形成的折线影响装饰效果。超长异形无机双轨双帘防火门施工工艺，其帘面的耐火隔热、耐高温、耐腐蚀更好，使其耐火极限达到特级防火卷帘要求而无须水幕保护系统；由于其重量轻，整个系统具有启闭灵活、噪音低等优良性能；另外，还具有质地柔软且抗拉强度大等特点，适用任意大跨度异形洞口的防火门。其防火隔热功能、装饰效果及综合经济价值十分明显，为此，我们总结了成功的工程实践经验，形成本施工工法。

2 工法特点
2.1 帘面采用多层无机耐火隔热材料，具有优异的防烟、防火性能，经1200℃耐火试验，背火面平均温升不超过140℃，最高温升不超过180℃。按GBl4102-2005《防火卷帘》检验标准，耐火时间大于3小时，达到特级防火要求，无需水幕保护系统，消防成本低。
2.2 帘面质地柔软、抗拉强度大、卷曲性能好，占用空间小，满足各种异型防火隔断的需要，如“L”型、“C”型、“Z”型和“T”型等，弧形圆滑顺畅，转角部位棱角分明，观感质量较好。
2.3 本工法采用双轨双帘的结构形式同步升降，能满足任意跨度洞口的防火隔断需要(实际应用跨度达80米)，两跨之间无需任何柱体支撑，有效提高了室内空间的使用功能。
2.4超长异形无机双轨双帘防火门的自重轻，整个帘面的平均面重量为16Kg/m2，仅为钢质卷帘的二分之一到三分之一。
2.5运用同一传动系统，具有联动性能好，没有闭合时间差。由于整体安装，操作和维修简便。
2.6安全系数更高。控制系统的控制要求同钢质卷帘门，具有提供给消防控制中心门位状态信号，缺相自动保护功能和电源进线相序自动检测功能等。另外还具有噪音小，平均噪声为69dB，抗腐蚀和抗湿性能强等优点。

3 适用范围
本工法适用于有背火面温升测量要求、对抗风压要求较低的工业与民用建筑的异形或直线形洞口的防火门施工，如写字间、商场、展览厅、地下车库、娱乐场所等建筑物的防火分区分隔。对门洞的跨度要求无限制。

4 工艺原理
本工法的工艺原理，防火帘面采用玻纤布、陶瓷纤维布、铝薄玻纤布、硅酸铝纤维毯和强筋条复合而成。卷帘门的基本结构为双轨双帘，采用无机纤维复合帘面，两个帘面之间设有500mm的空气层，以镀锌扁钢作夹板，中间用镀锌螺栓对拉加固增加帘体刚度，以便充分利用空气良好的隔热性能。传动机构由电动卷门机传动轴带动钢丝绳，用定滑轮改变力的方向，由水平力转为竖向力，沿竖向导轨牵引提升防火帘体。控制系统具有智能化消防联动、遇障碍自动保护及人工控制等功能，且方便安装、调试和维修。

5 施工工艺流程及操作要点
5．1 施工工艺流程

5.2 施工准备
5.2.1预先检查洞口大小，确定安装导轨、定滑轮、电机及传动轴、钢丝绳导向轴的位置以及传动系统和帘体安装必备条件，并与土建、装饰单位办理定位确认手续，使其能满足装饰质量和装饰效果要求。
5.2.2测量、放线。由装饰单位提供基准线，在地面和墙面分别放出帘体安装位置和导
轨位置，然后按设计要求的钢丝绳数量结合框架梁位置在帘体跨度方向均匀布置钢丝绳提升位置的定滑轮，根据提升位置定滑轮和电机传动轴距离，在梁底合理布置定滑轮的数量和位置。如图一所示。

图一

5.2.3按测量所得数据和设计要求确定所需材料的数量、规格型号，检查和核对进场原材料、成品和半成品、辅助材料的数量、型号和质量，并填写进场验收记录。
5.2.4安装前，如发现固定定滑轮、导轨、钢丝绳导向轴、电机传动轴的预埋件位置有偏离或遗漏，应采用植筋或其它方式可靠固定。
5.3 施工工艺操作要点
5.3.1电机传动轴安装。电机传动轴是由电机提供动力，传动轴传动带动卷绕钢丝绳；安装要点要求卷轴水平，两端固定支点牢固。
5.3.2电机安装。电机选型由帘体、钢丝绳自重和摩擦力大小决定。其位置按电机传动轴位置放出电机相对位置，根据电机功率大小来确定加固方法，以在板底、梁侧两面各4个固定点成L型加固为宜，保证稳定可靠；电机与传动轴采用链条联结，要求齿轮与链条咬合紧密不错位，如图二所示。
5.3.3电机调试。安装控制器按钮，通过变速箱变速，对电机和传动轴进行调试，要点为无异响、传动顺畅，传动轴传动平稳。

图三五
图二

5.3.4钢丝绳导向轴。在电机传动轴牵引方向平行安装一根钢丝绳导向轴，其距离根据现场装饰实际情况调整，导向轴固定在两侧框架梁上，导向轴中间增加一根10#槽钢垂直支撑，用来增加整体刚度和稳定性；导向轴上的定滑轮根据钢丝绳数量在导向轴上均匀设置，定滑轮线槽高度与传动轴上口面水平一致，如图三所示。
5.3.5定滑轮安装。防火门结构平面图中钢丝绳转向位置的梁底（或板底）采用12#膨胀螺栓固定定滑轮，如图四所示。
5.3.6帘面安装。在工厂加工好帘面半成品，半成品包括：双层布帘、M6镀锌螺栓、3厚40宽镀锌扁钢夹板、4厚T型底梁等，如图五所示；帘面按现场位置线就位后，将布帘提升至梁底（板底）成关闭状态，用铝合金压条紧压布帘使其与砼结构面紧密结合无缝隙，如图六所示；帘面两端除安装夹板外，还应设防风钩。

图四
定滑轮

布帘压条
图五
图六

5.3.7导轨安装。采用1.5㎜厚热镀锌钢带轧制，安装方式为掩埋型，导轨在帘体两侧墙面安装，要求安装牢固，垂直度允许偏差≤1.5㎜，滑动面应光滑平直，帘面、滚轮在导轨内运行应平稳、顺畅，不应有碰撞和冲击现象，导轨剖面图如图七所示。
5.3.8钢丝绳安装。钢丝绳采用耐高温不锈钢绳，按每个传力轨迹线一次性下料，两头分别用绳夹固定在电机传动轴和帘体底梁上，钢丝绳必须可靠紧绕定滑轮线槽，其轨迹线上不得有障碍物。
图七
5.3.9帘体启闭调试。启动电机，启闭帘体运行，检查整樘帘体上、下是否水平一致，不断调整钢丝绳松紧度，直至将整樘防火门调整到最佳状态。
5.3.10控制系统安装和调试。第一步:检查导轨、帘体是否完好，手动拉链升降帘体，查看帘体是否升降自如，有无卡死现象发生；第二步：确认电机、钢丝绳等是否完好、无障碍后，智能化控制箱送电，手动按钮测试帘体是否运转均匀，升降自如无卡死或异响现象。
5.3.11消防联动调试。第一步：消控中心火灾报警联动控制柜通电后，通过控制柜中的手动按钮控制防火卷帘升、降，查看是否可手动实现消防远程控制；第二步：对靠近防火卷帘的烟感探头吹烟，检查消控中心能否接收烟感探头信号并及时对防火卷帘发出消防联动信号，防火卷帘作下降动作，停至离地1.5m高，延时30秒后继续下降一次关闭；此时查看消控中心控制主机有没有返回信号；根据卷帘对应编码逐一检查每樘防火卷帘门关闭情况。第三步：对靠近防火卷帘的温感探头加温，调试过程同第二步。整个过程使其能完成中控联动、二步降、手动、电动、延时等功能，完全满足消防要求。
5.3.11安装底梁盖板。根据工程装饰效果要求，安装底梁盖板，盖板材料可用不锈钢或铝合金等，用铆钉与T型底梁固定牢固。

6 材料与设备
6.1主要材料。无机防火门帘面采用三层无机纤维复合组成：受火层面用0.3~0.4㎜厚玻纤布和2㎜厚陶瓷纤维布复合而成，背火层面用0.4㎜铝薄玻纤布，中间隔热层选用一层厚12.5㎜硅酸铝纤维毯。
6.1.1帘面主要防火材料的技术参数
1)无机纤维复合防火门帘面的装饰布或基布应能在-20℃的条件下不发生脆裂并应保持一
定得弹性；在＋50℃条件下不应粘连。
2)无机纤维复合防火门帘面装饰布的燃烧性能不应低于GB8624-1997B1级（纺织物）的要求；基布的燃烧性能不应低于GB8624-1997A级低要求。
3)无机纤维复合防火门帘面所用各类纺织物常温下的断裂强度径向不应低于600N/5㎝，纬向不应低于300N/5㎝。
6.1.2 帘面制作加工的技术要求
1) 无机纤维复合帘面拼接缝的个数每米内各层累计不应超过3条，且接缝应避免重叠。帘面上的受力缝应采用双线缝制，拼接缝的搭接量不应小于20㎜。非受力缝可采用单线缝制，拼接缝的搭接量不应小于10㎜。
2) 无机纤维复合帘面应沿帘布纬向每隔一定的间距设置耐高温不锈钢丝（绳），以承载帘面的自重；沿帘布径向设置夹板，夹板间距应为300~500㎜。
3) 无机纤维复合帘面上除应装夹板外，两端还应设防风钩。
6.2 机具设备。电锤2把；切割机1台；电焊机1台；激光测距仪1台；红外线自动调平水准仪一台；磁性线锤2套；50m、30m钢卷尺各1把；5m钢卷尺3把，游标卡尺1把等；

7 质量控制
7.1质量控制标准
目前，国内尚无无机双轨双帘防火门安装的工艺标准，我们根据《高层民用建筑设计防火规范GB50045》(2001年修订版)中“只有能够通过测试背火面温升的测试方式的特级卷帘才能取消喷淋系统”的补充规定，以及现行规范《防火卷帘 》（GB14102-2005），制定了无机双轨双帘防火门施工质量标准，见表一。
无机双轨双帘防火门施工质量标准 表一
项目
项目
允许偏差（㎜）
检验方法
1
导轨
厚度
（掩埋型）
≥1.5
游标卡尺精度（0.02㎜）
（外露型）
≥3
2
尺寸公差
槽深
±2
槽宽
±2
3
垂直度
1.5
磁性线锤、钢卷尺
4
导轨间距超过规范中表7规定外，导轨间距每增加1m，每端嵌入深度应增加10㎜。
钢卷尺
5
夹板厚度
≥3
游标卡尺精度（0.02㎜）
6
座板厚度
≥3
游标卡尺精度（0.02㎜）
7
电动
卷门机
电动卷门机应是经国家消防检测机构检测合格的定型配套产品。
查看检测报告
8
控制箱
控制箱应是经国家消防检测机构检测合格的定型配套产品。
查看检测报告
9
防烟
性能
帘面两侧差压为20Pa时，其在标准状态下（20℃，101325Pa）的漏烟量不应大于0.2m3/（㎡.min）。
查看检测报告
10
运行
平稳性
帘面在导轨内运行应平稳，无脱轨和明显的倾斜现象。
目测
11
噪音
防火门启、闭运行的平均噪音不应大于85dB。
噪音监测仪
12
启闭平均速度
垂直升降型防火门电动启、闭的运行速度应为2m/min~7.5 m/min。自重下降速度不应大于9.5 m/min。
测速器
13
两步关
闭性能
安装在疏散通道处的防火卷帘应具有两步关闭性能。
联动调试
14
温控释
放性能
防火门应装配温控释放装置，当释放装置的感温元件周围温度达到73℃±0.5℃时，释放装置动作，防火门应依自重下降关闭。
联动调试
15
耐火
性能
耐火极限≥3.00h
查看检测报告

8 安全技术措施
8.1机械施工安全
施工前必须对每个员工进行安全教育，高空作业必须正确系好安全带，向下垂直运输时，必须有专人统一指挥，起吊时必须划出安全警戒线。安装调试及测试之前要设置警戒线，专人负责看护。工地动火必须办理 “动火证”。
8.2电气操作安全
安装工具所配备的电源电压为220V和380V，使用电源电箱上应有警告标志。接地与电源隔离。所有机械设备均应有效接地，并符合有关安全用电标准。
9 环保措施
9.1 编制环境事故应急预案。准备必要的应救援资源，对员工进行环境事故应急教育培训。
9.2 现场配置噪音监测仪专人负责监测，控制噪音。车辆进工地禁止鸣高音喇叭、材料装卸要轻拿轻放，机械切割要有隔音措施，减少工作环境噪音扰民影响。
9.3 施工区域内每天工完场清，现场设置固体废弃物分“可回收” 和“不可回收”分类堆放，设专人负责收集、归堆和处理。
10 效益分析
与传统钢质卷帘相比，由于采用了无机双轨双帘防火门工艺，帘面由钢质帘面改为无机纤维复合帘面，使其本身的耐火极限就能达到特级防火门耐火极限要求而无须水幕保护辅助系统，虽然本身造价高出原钢质卷帘约100元/㎡，但减少水幕系统节约320元/㎡，以常州大剧院为例，不考虑采用老工艺造成的石材损耗成本，本工程就可节约成本约：1500×(320－100)＝375000元，经济效益明显。
无机双轨双帘新型帘面外形美观，可弯曲成弧形或异形，卷帘一次性安装，减少固定支点，不破坏装饰面，卷帘隐蔽性好。帘面随弧形或异形随意变化，且轨迹圆滑流畅，转角部位棱角清晰，如图八所示。在保证防火性能的前提下，提高了大剧院共享大厅的整体观感效果，同时，也展示了我们施工队伍较高的技术能力，社会效益明显。

图八
工程实例应用效果

11 应用实例
应用实例，见表二。
应用实例 表二
工程名称
工程地点
面积(㎡)
开、竣工日期
综合经济效益(万元)
常州大剧院
常州
1500
2008年3月~2008年12月
33
本工法主要完成人：
2009年3月20日
