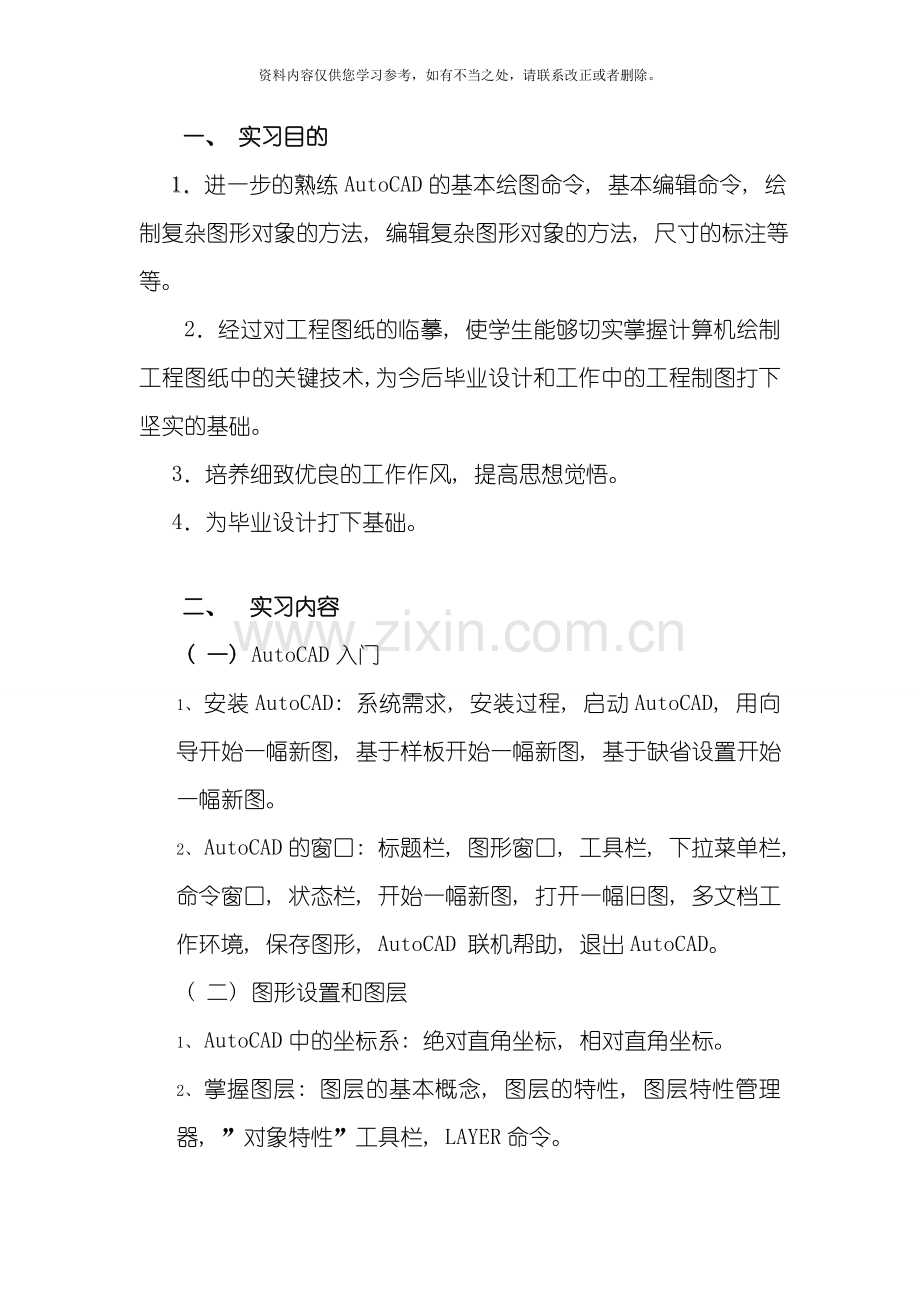

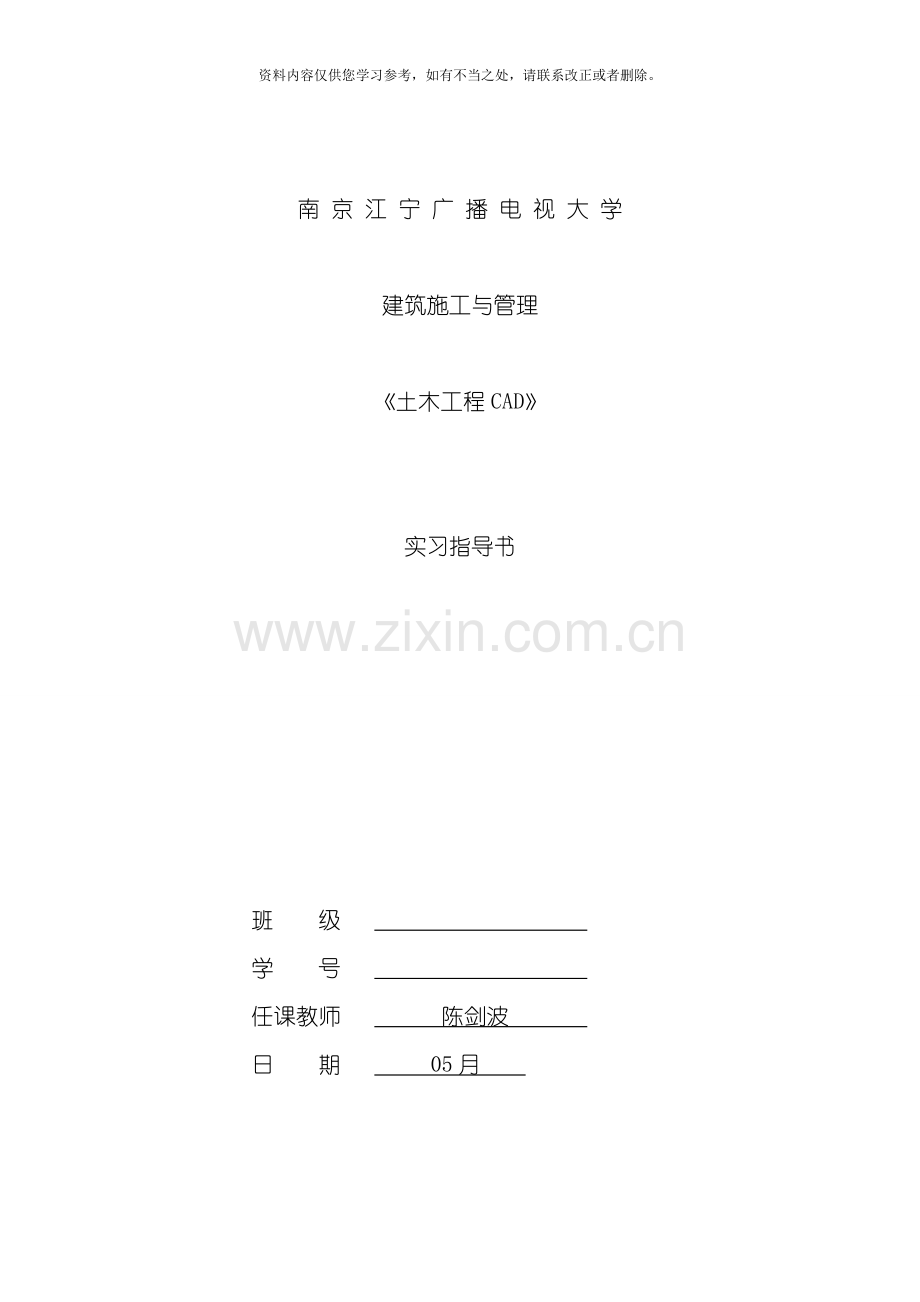

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。南 京 江 宁 广 播 电 视 大 学建筑施工与管理 土木工程CAD实习指导书班 级 学 号 任课教师 陈剑波 日 期 05月 一、 实习目的1进一步的熟练AutoCAD的基本绘图命令, 基本编辑命令, 绘制复杂图形对象的方法, 编辑复杂图形对象的方法, 尺寸的标注等等。2经过对工程图纸的临摹, 使学生能够切实掌握计算机绘制工程图纸中的关键技术,为今后毕业设计和工作中的工程制图打下坚实的基础。3培养细致优良的工作作风, 提高思想觉悟。4为毕业设计打下基础。二、 实习内容( 一) AutoCAD入门1、 安装AutoCAD: 系统需求, 安装过程, 启动AutoCAD, 用向导开始一幅新图, 基于样板开始一幅新图, 基于缺省设置开始一幅新图。2、 AutoCAD的窗口: 标题栏, 图形窗口, 工具栏, 下拉菜单栏, 命令窗口, 状态栏, 开始一幅新图, 打开一幅旧图, 多文档工作环境, 保存图形, AutoCAD 联机帮助, 退出AutoCAD。( 二) 图形设置和图层1、 AutoCAD中的坐标系: 绝对直角坐标, 相对直角坐标。2、 掌握图层: 图层的基本概念, 图层的特性, 图层特性管理器, ”对象特性”工具栏, LAYER命令。( 三) 二维绘图1、 平面图形绘制: 绘制直线LINE命令, 绘制矩形RECTANGLE命令, 绘制宽线TRACE命令, 绘制圆CIRCLE命令, 绘制圆弧ARC命令, 绘制多边形POLYGON命令, 绘制椭圆ELLIPSE命令, 绘制多段线PLINE命令。2、 绘制点对象POINT命令: 点的样式, 点的大小。3、 绘制填充区域SOLID命令。4、 绘制圆环DOUGHNUT命令。5、 绘制构造线和射线: XLINE命令, RAY命令。6、 绘制多线MLINE命令: MLINE命令, 多线样式MLSTYLE命令, 绘制样条曲线SPLINE命令。( 四) 精确绘图1、 栅格: 栅格捕捉, 正交模式, 草图设置。2、 对象捕捉: 对象捕捉模式, 运行对象捕捉模式的设置, 自动捕捉的设置。3、 自动追踪: 极轴追踪, 极轴追踪设置, 覆盖追踪角度, 对象追踪, 自动追踪的设置。( 五) 图形显示1、 掌握视图缩放-ZOOM命令: 视图平移PAN命令, 定点平移, 实时平移。2、 掌握鸟瞰视图: ”视图”菜单, ”选项”菜单。3、 学会重画REDRAW命令, 重生成REGEN命令。( 六) 图形编辑1、 构造选择集: 对象选择方法, 设置对象选择模式, 对象编组, 快速选择-QSELECT命令。2、 编辑图形: 删除对象-ERASE命令, 恢复对象-OOPS命令, 复制对象-COPY命令, 阵列对象-ARRAY命令, 偏移对象-OFFSET命令, 镜像对象-MIRROR命令。3、 移动对象-MOVE命令, 修剪对象-TRIM命令, 打断对象-BREAK命令, 延伸对象-EXTEND命令, 拉长对象-LENGTHEN命令, 拉伸对象STRETCH命令, 旋转对象-ROTATE命令, 缩放对象-SCALE命令。4、 编辑多段线-PEDIT命令, 编辑多线-MLEDIT命令, 编辑样条曲线-SPLNEDIT。5、 UNDO、 U和REDO命令: U命令, UNDO命令, REDO命令。6、 编辑对象特性: 对象特性管理器, 对象特性, 特性匹配。( 七) 文字处理1、 添加单行文字, 添加多行文字: 字符、 特性、 行距、 查找、 替换选项卡, ”输入文字”按钮。2、 编辑文字对象: 修改文字内容、 修改文字特性。3、 利用文字样式, 控制文字的显示方式, 拼写检, 查找和替换。( 八) 查询图形和对象的信息1、 DWGPROPS命令, 在Windows资源管理器中访问图形信息。2、 STATUS命令, LIST命令, DBLIST命令, AREA命令, ID命令, DIST命令。( 九) 图案填充和边界1、 定义填充边界, 图案填充操作 BHATCH命令和HATCH命令的特点, 经过对话框完成图案填充, 经过命令行完成图案填充。2、 编辑填充图案, 控制填充图案的可见性。( 十) 块和属性1、 创立块, 以对话框的形式创立块, 以命令行的形式创立块。2、 块的插入: 以对话框的形式插入图块, 以命令行的形式插入图块, 以拖放的方式插入图块, 多重插入。3、 块存盘: 以对话框的形式存盘, 以命令行的形式存盘, BASE命令, 嵌套块, 分解块, 分解带有嵌套元素的块。4、 属性及其特点, 属性命令: 创立属性定义, 插入一个带有属性的快, 控制属性的显示, 编辑属性, 提取数据。( 十一) 尺寸标注1、 尺寸标注基础: 尺寸标注的构成, 尺寸标注变量, 尺寸标注实用命令, 尺寸标注编辑, 尺寸标注类型, 尺寸标注命令的使用。2、 掌握标注线性尺寸: 标注水平、 垂直和旋转尺寸。3、 掌握标注角度尺寸, 标注公差。4、 掌握尺寸标注的编辑, 尺寸标注样式, 标注样式管理器。三、 实习图形实习图形见附件。四、 成绩评定指导教师和实习指导人员根据学生实习报告或专题总结、 分析和解决实际问题的能力, 结合实习期间各方面的表现( 劳动态度、 与施工人员的关系以及遵守实习纪律的情况) 综合评分。实验一 直线的绘制一、 实验目的1) 熟悉CAD软件的工作界面、 打开、 关闭、 保存文件的方法。2) 掌握CAD绘图的辅助知识。3) 掌握利用坐标绘制直线的方法。4) 掌握利用正交和栅格模式绘制直线的方法。二、 实验内容1、 根据坐标绘直线( 1) 利用点的直角坐标或极坐标, 绘制如图所示的正五角星。具体的操作过程如下( 填写在空白处) : _2、 绘制下图具体的操作过程如下( 填写在空白处) : _3、 使用正交与捕捉模式画直线绘制如图所示的倾斜水槽。具体的操作过程如下( 填写在空白处) : _实验二 圆( 弧) 、 椭圆( 弧) 的绘制一、 实验目的1、 掌握绘制圆的方法。2、 掌握绘制圆弧的方法。3、 掌握绘制椭圆的方法。4、 掌握绘制椭圆弧的方法。二、 实验内容1、 绘制如图所示的洗手池具体的操作过程如下( 填写在空白处) : _2、 绘制如图所示的浴缸具体的操作过程如下( 填写在空白处) : _实验三 矩形、 多边形的绘制一、 实验目的1、 掌握设置点样式的方法。2、 掌握绘制单点、 多点、 定数等分点及定距等分点的方法。3、 掌握绘制正多边形的方法。4、 掌握绘制各种矩形的方法。二、 实验内容1、 绘制如图所示的双人沙发平面图。具体的操作过程如下( 填写在空白处) : _实验四 缩放、 拉伸、 对齐对象练习一、 实验目的1、 掌握缩放对象的方法。2、 掌握拉伸对象的方法。3、 掌握对齐对象的方法。二、 实验内容1、 绘制如图所示。具体的操作过程如下( 填写在空白处) : _2、 绘制如图所示。具体的操作过程如下( 填写在空白处) : _
