农场土地整理施工组织设计.docx

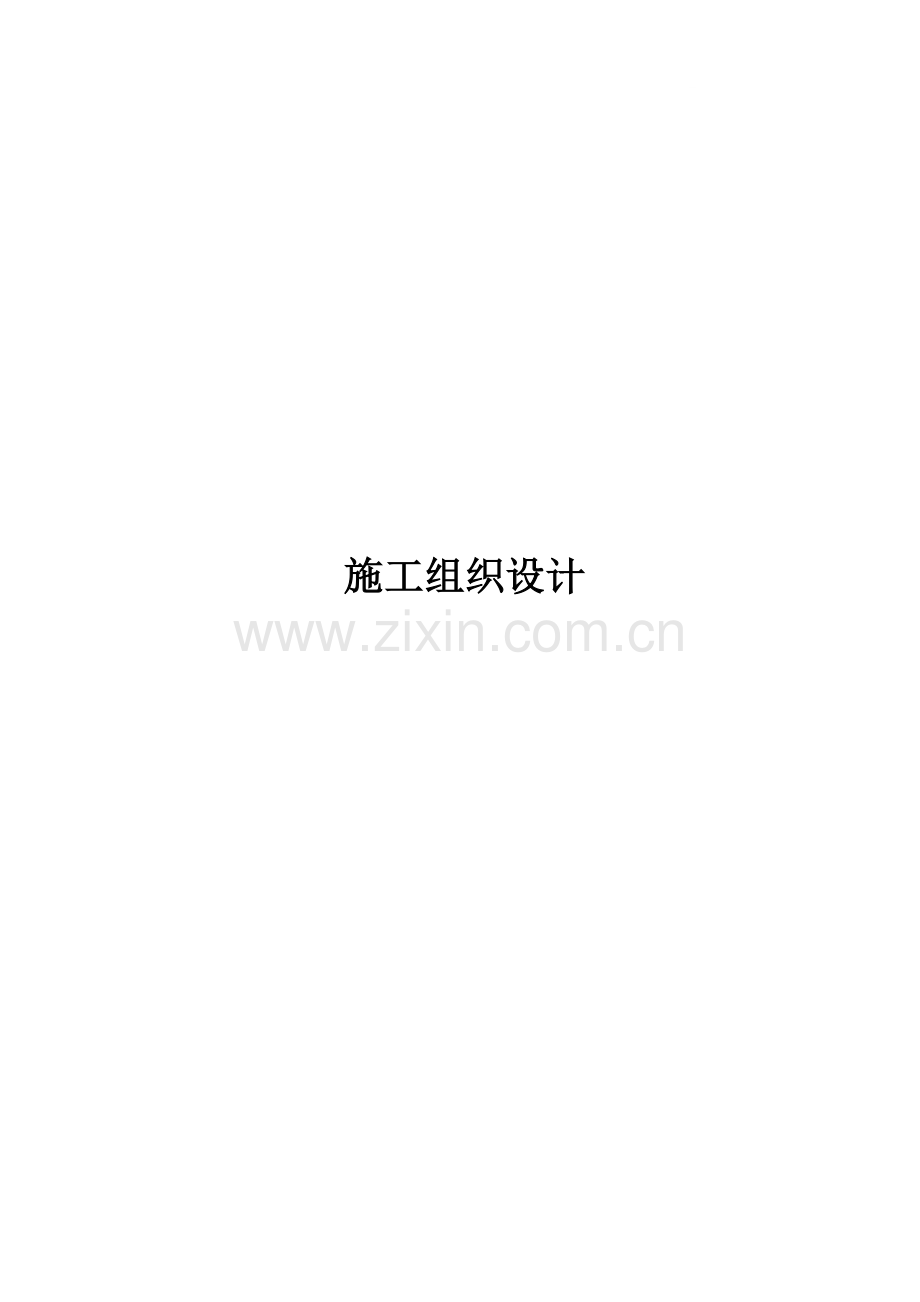

施工组织设计

第一章 工程概况及施工条件
1.1工程概况
本标段为第Ⅴ标段，施工主要建设内容为：一、土地平整；二、支渠、分支渠清淤、农沟、斗渠、农渠、下田坡道、分水斗门、过路分水斗门、分水农门、田间道过沟涵、生产路过沟涵、渠过路涵、渡槽、交通桥、道路、灌溉站等。
1.2地理位置与水文气象
1.2.1地理位置
省 农场位于枞阳县、无为县、铜陵市交界处，距铜陵市区10公里，东邻长江，西接枞阳陈瑶湖镇，南接枞阳县老洲镇，北接无为县牛埠镇。辖区面积96平方公里，项目区行政区划隶属省 农场一分场，区域位于东经117。33，13，，—117。35，02，，，北纬32。02，12，，—32。04，04，，之间，东至长江大堤西侧排沟、南至北埂排涝站大沟、西北至沙湖堤。项目区中部有一片已经经过国家农业综合开发治理，本次规划作为不动工区。
本标段项目区位于普 农场一分场。
1.2.2气象
项目区位于长江下游，属亚热带季风性湿润气候，季节变化十分明显，雨量充沛，年际变化大，年内降水集中，霜期短，日照长。降水主要集中在主汛期的5-9月份，主汛期降水量约占全年降水量的60%以上。其中6月中旬至7月中旬为梅雨期，是暴雨最集中的时期。夏秋季节大风暴雨和干旱等灾害性气候发生频率较高，洪涝和干旱对农业经济影响很大。冬季雨水少，湖水水位低，气温相对较高，有利于水利工程施工。根据农场气象站实测资料，有关统计资料如下：
1、年平均气温：16.10℃。
2、年无霜期：240天。
3、年均降雨量：1297.50mm。
4、最小年降水量：756mm/1978mm。
5、最大年降雨量：2226.1mm/1983mm。

6、5-9月降雨占全年比例：50%-63%。
7、最大3日降雨：393（mm）。
8、年均蒸发量：1432.4（mm）。
9、平均风速：240m/s。项目区属长江流域的枫沙湖流域，枫沙湖水系主要包括沙湖，陈瑶湖，其中梳妆台闸联系长江和沙湖，中缺闸联系沙湖和陈瑶湖。汛期一般长江水位高于沙湖，梳妆台闸关闭，沙湖高于陈瑶湖，中缺闸关闭。长江水可以直接通过灰河口站引入项目区，或通过北埂站引入通过排水沟达到项目区；江水还可通过梳妆台闸引入沙湖，沙湖水通过一支渠站引入圩内水系，进入项目区；沙湖水可通过中缺闸引入陈瑶湖和通过沙池站引江水入陈瑶湖，陈瑶湖水可通过四支渠闸直接引入项目区。项目区水源丰富，三水系水质均符合灌溉要求。
1.2.3交通条件
项目区位于枞阳县、无为县、铜陵市交界处，距铜陵市区10公里，境内铜（陵）无（为）公路穿境而过，据合（肥）铜（陵）黄（山）高速公路3公里、公路交通十分便捷，主要建筑材料来源货源较丰富，可从周边地区采购。
工程区水源丰富，生产用水可就近从河塘中抽取，施工人员生活用水需净化处理后使用或打井取用。
施工用电量不大，可就近从农民电网系统接入或自备发电机组解决。
施工特性
① 工地集中：施工工作面开阔，有利于缩短工期。
② 要合理安排工期，避免雨季交通不便的影响。
③ 外购材料要合理安排采购计划，土料可就近挖取，但要与业主协商好取土方案，
尽量少占用耕地，保护土地资源。

第二章 编制主要依据、编制内容及成果目标
2.1编制依据
1.1.1国家及省颁发的有关建筑工程的法律、法规；现行的施工及验收规范、规程以及《建设工程标准强制性条文》等。
1.1.2招标文件、招标图纸、技术要求及有效法律文件。
1.1.3我公司按GB/T19002-1994idtISO9001：2000系列标准编制的《质量管理手册》、《质量管理程序文件》。
1.1.4标前答疑和补充答疑以及现场踏勘资料。
1.1.5我公司长期从事水利工程施工经验和现有的综合施工能力。
2.2编制内容
我公司在认真研究了招标文件、设计图纸及技术要求，并对施工现场进行了详细踏勘的基础上，明确了指导思想，据此编制施工组织设计，分别对工程施工条件、施工总平面布置、施工进度、主要土建工程施工方案、质量安全保证措施、施工组织体系、主要施工机械、试验设备计划、劳动力计划、文明施工及环境保护、对工程的建议等进行了详细的阐述。
2.3施工目标承诺
2.3.1工期目标承诺：本工程计划总工期为360日历天。
为确保该工程在承诺的工期内完成，在签订合同后，我公司立即组织人员进驻工地，抓好前期总体施工准备工作，本着紧前不紧后的原则，组织好劳动力、材料、机械设备，协调好各方关系，确保工程在360天内完工。
2.3.2质量目标承诺：确保符合国家验收规范标准，。
本工程关系到居 农场的部分人民群众的生产、生活，土地整理是一项民心工程，质量非常重要。施工质量检查采用作业班组自检、项目部专职质检员全面复检、公司质检科负责人进行终检的“三检制”程序进行，按照现行有关法律、法规、规范、规程，确保工程达到合格标准。
2.3.3安全生产目标承诺：确保本工程施工不发生重伤以上安全事故
公司将严格遵循国家颁发的各种安全规程，结合公司实际,制定适合本工程的安全防护规程。规程内容包括：机械施工、施工用电、原材料运输、施工机械使用、交通安全及其他必需的安全防护措施，确保不发生任何重伤以上事故。
2.3.4文明施工目标承诺：确保安全文明施工。

我公司将总结过去施工中成功经验，严格按照业主的要求和有关安全法规进行安全文明施工管理，确保安全文明施工。
2.3.5环境保护目标承诺：符合国家及地方有关环境保护的法律、法规和管理文件。
2.4我公司的优势
2.4.1类似工程的成功经验和专业优势
公司近年来施工的和本工程类似的工程有：肥西县2007年小型农田水利建设Ⅳ标段、广德县桃源镇土地整理项目工程等我公司都以优良的质量获得了业主的好评。
2.4.2该项目组织安排优势
根据本工程的重要性和特点，组建“省 农场一分场土地整理（Ⅴ标段）项目施工项目部”，为省某某建设工程有限公司的一级项目部，由具有三级项目经理资质的同志任项目经理；由多次从事省内水利工程建设技术管理工作的同志任项目技术负责人，按照“建优质工程、创文明工地”的目标和方案，组成“项目班子坚强有力，管理人员经验丰富，作业人员技术娴熟”的一级项目部。
2.4.3设备优势
我单位具有较强的经济优势，有备用的性能优良的施工设备，为本工程的施工提供了较好的物质基础。
2.4.4处理外围环境的优势
我公司为合肥地区水利龙头建筑施工企业，长期从事省内水利工程建设，与地方各级政府建立了良好的社会关系，对处理外围环境具有一定的措施和办法。
2.4.5良好的企业信誉
我公司通过近多年的努力，在社会上树立了良好的信誉，年产值已过亿元。每年都有几项重要水利工程施工，工程施工质量得到了社会认可。
①水利水电工程施工总承包叁级；
②银行资信等级为AAA级；
③近期施工的水利、建筑、项目多项被评为优良等级；
④近三年财务状况良好，经过会计事务所审计，连续三年盈利逐递增。
⑤省“重合同守信用”单位。

第三章 施工总进度计划与工期保证措施
3.1施工进度安排原则
3.1.1按照招标文件的有关规定要求进行施工组织和进度计划安排，确保目标工期如期实现。
3.1.2本着合理利用农村庄稼生长和收割季节的原则，合理安排施工顺序，各段平行作业，段内流水作业，明确重点，确保关键工序施工。
3.1.3优化施工方案，合理配置施工设备，从技术和施工设备仪器上提供可靠的保证，使安全、质量和进度同时满足要求，力争做到均衡生产，以保证资源的合理利用。
3.1.4做好土方挖填平衡，从进度安排上做好土方挖填结合，降低土方施工成本。
3.2工期目标与控制性工期
3.2.1本工程计划于360日完成合同范围内全部内容。考虑到工程实施期间受庄稼的影响，施工任务相当紧迫，因此提前进行所有的施工准备，开工报告一经批准，即全面投入本工程的施工。
3.3施工总体布置
本工程计划签订合同后3日内开工，因此项目部提前成立，以完成前期临设布置，施工测量放样等；考虑到本工程涉及的施工项目较多，因此必须抓住主要工序，同时组织平行施工。
3.4关键工期控制措施
本工程有土方工程、农田水利、道路等工程。工作内容多、工期紧，其施工进度快慢关系着本工程的工期目标能否实现，为了确保如期完工，我们对各分项工程组织平行施工，配备充足的人力物力，同时土建和土方交叉作业，对各分部工程的施工进度进行协调，保证整个工程的顺利进行。
3.5施工总进度计划
3.5.1施工总进度计划横道图及网络图见附图。
3.6工期保证措施
3.6.1施工环境与地方协调保证
项目部设置专人，在业主统一领导下，主动积极地与地方政府和相关单位建立联系，寻求他们的支持，同时加强自身人员的管理，并根据现场情况，对有可能影响工程进度的因素进行预控，把干扰减少到最低限度，为施工创造良好的外围环境。
3.6.2组织保证

一旦中标，我公司将从战略高度重视本工程，成立一级项目部，按施工组织设计要求，抽调具有丰富施工经验的管理和技术人员组成项目施工队伍，参加本工程的施工，以确保工程施工任务的顺利完成。
3.6.3现场计划调度保证
由施工计划科根据监理工程师批准的总体进度计划编制阶段性以及月、旬施工进度计划，各班组根据月、旬计划作好安排，并按日制定施工计划单，在此基础上每天下午收工时召开班组长以上管理人员参加的生产调度会，检查当天工作计划完成情况并部署晚上加班和第二天的生产任务，针对未按时完成计划任务的，通过与会人员分析讨论，找出原因，结合实际情况采取如下措施使滞后的进度跟上计划：①增加作业人员、设备、周转材料数量。②利用晴好天气加班加点，抢工时采用“三班制”连续作业。③调整流水步距，以缩短单元工程完成时间。④加强设备维护、保养，确保施工设备完好率。通过采取上述措施，加大现场计划执行、修订力度，切实做到以日保旬，以旬保月，以分部保整体的总体要求。
3.6.4技术及制度保证
技术上：项目部按照公司2000版ISO9001质量体系标准，以顾客满意为中心，建立强有力的现场施工技术组织，与业主、监理、设计等单位相沟通、协调。
首先，作好施工图纸会审，编制施工阶段的具体施工组织设计，下达作业指导书，进行技术交底，抓好方案实施前的各关键环节。
二要按业主、监理工程师、技术负责人批准的技术方案，认真做好现场实施工作，明确各级责任，以确保不出现技术方案性的失误，杜绝因技术方案不当引起的停工、返工。
3.6.5作业层及机具设备、材料保证
针对本工程，根据施工方案，及时配足人、财、物，在工程实施中，只要工地需要或业主、监理工程师提出要求，我公司将在24小时内调度到位。
3.6.6资金保证
本项目部为我公司一级项目部，项目部自主开户，专款专用，使工程施工有充足的资金保证，必要时由我公司协调解决资金支持。
3.6.7机制保证
方案需要人来实施，制度靠人来执行，能否保证各项关键工期的如期实现，关键在对项目部各层人员的管理力度，本项目实行严格的奖惩制度，及时奖罚，关键时候组织“青年突击队”，确保工期。平时对先进工作者给予表彰以调动全体员工的工作积极性。
3.6.8进度奖惩措施
我公司对本工程的工期和质量尤其重视，在项目施工中公司领导与项目经理签订责任状，对项目部进行严格的奖惩措施，确保工程进度按计划目标实现。
3.6.9施工机具及劳动力计划
针对本项目特点，我公司一旦中标，就立即组织强有力领导班子、先进的机械化设备、充足的周转材料，投入工程施工。根据施工方案，及时配足人、财、物，我公司将充分发挥统一协调力度大的优点，充分利用我公司的人员、设备资源优势，确保工程如期完工。为此，建立以下劳动力、材料及设备计划：

劳动力安排计划表
单位：人
工 种
级 别
按工程施工阶段投入劳动力情况
土方
沟渠
生产桥
水闸
灌溉站房
普工
15
15
18
18
13
钢筋工

11
12
12
砼工

16
14
13
木工

13
13
12
电工
5
5
5
3
3
机械操作人员
25
10
12
12
12

拟投入本标段的主要施工设备表
序号
设备
名称
型号
规格
数量
国别
产地
制造
年份
额定功率
（KW）
生产
能力
用于施
工部位
备注
1
推土机
东方红70T
2
合肥
2003
52HP
良好
本工程

2
自卸汽车
东风
8
山东
2004
8T
良好
本工程

3
压路机
YZT-14
2
江苏
2003
250KN
良好
本工程

4
强制式拌和机
350L
4
上海
2005
750L
良好
本工程

5
履带式挖土机
E240B
2
日本
2004
1.1M3/153HP
良好
本工程

6
插入式振动捧
HZ-50A
8
上海
2006

良好
本工程

7
平板式振动机
N-7
3
合肥
2006

良好
本工程

8
空压机
W/Y-6/7
2
蚌阜
2004
6M3
良好
本工程

9
柴油发电机
200GF
4
顺德
2006

良好
本工程

10
泥浆泵
3PH
2
石家庄
2005
22KW
良好
本工程

11
交流电焊机

2
上海
2006
30KW 以内
良好
本工程

12
砂浆搅拌机

1
上海
2005

良好
本工程

13
打夯机
蛙式样
2
浙江
2004

良好
本工程

14
潜水泵
QW25-25-3
2
上海
2004
2.5KW
良好
本工程

拟投入本标段的主要试验和检测仪器设备表
序号
设备名称
型号及
规格
数量
国别产地
制造
年份
已使用台时数
用途
备注
一
测量设备

1
水准仪
S3-E
8台
南京测绘仪器
2002
180
本工程

2
经纬仪
J2
5台
南京测绘仪器
2001
170
本工程

二
试验设备

1
砂筛
孔径0.16-10
5套
陕西西安
2005
280
本工程

2
磅称
50 kg /10g
5台
陕西西安
2002
480
本工程

3
台称
10 kg /5 g
4台
合肥衡器厂
2003
255
本工程

4
环刀
200cm3,100cm3
3×9个
浙江竞远
2004
650
本工程

5
干燥箱
800×800×1000
5台
浙江竞远
2004
450
本工程

6
砂浆抗压试模
7.07×7.07×7.07
5组
陕西西安
2005
310
本工程

7
砼试模
15×15×15
5组
陕西西安
2005
350
本工程

8
量筒
各种规格
10只
浙江竞远
2005
285
本工程

9
温控仪
WMZK10
4个
浙江竞远
2004
220
本工程

施工进度计划网络图

注：总工期360日历天，图中 为关键线路， 为次关键线路。
施工进度计划横道图

注：总工期360日历天，图中 为关键线路， 为次关键线路。

第四章 施工准备工作
4.1技术准备：
工程开工进场后，由项目技术负责人组织工程组、物供组、试验组和施工部负责人集中学习、熟悉图纸，做好审图记录。根据工程结构，集中学习有关规范和验收标准，熟悉和了解设计意图，掌握各负责人、各工种岗位责任制。
在项目经理的组织下，由工程组具体负责，统筹各生产程序，编制具体施工方案，经监理工程师审批后，由项目经理发布实施。
根据现场施工方案，由工程组全面负责，物供组、试验级和各施工部参加按照有关规范和进度要求编制作业计划，明确各分部工程的质量要求的标准。用于规范施工人员操作技能，确保施工质量，使工程正常有序地进行。
制定本工程施工控制测量方案，技术人员根据监理单位提供的施工范围内的等级平面控制点和高程控制点的基本数据，对其数据进行复测，经复核无误后，需对全部测量点进行保护。
4.2组织准备
4.2.1本工程实行施工项目管理，合同签订2天后，项目管理人员全部进入施工现场。
4.2.2对操作人员实行动态管理，根据建设单位和监理人的意见，进行完善的人事管理。根据施工部署、进度计划和劳动力用量的要求调配施工队伍，人员入场后要组织进行规章制度、质量、安全、文明施工等教育，主要工种和特殊工程均要持证上岗。
4.3物资准备
4.3.1材料准备计划：按预算的材料用量和施工组织设计关于施工进度的安排，认真做好材料需用量月计划、旬计划和周计划，组织好材料供应，确保材料质量施工进度的落实。材料进场应按施工总平面布置图规划的位置分类堆放，保持料场整洁有序。对各种物资要妥善保管和发放，落实材料领料手续，保证赶工措施的实现，做到有章可循，并加强安全措施。
4.3.2施工机具准备计划：各种机械设备进场后按总平面布置图规划位置合理安排。主要机械设备必须在开工时进入现场，在进入工地前必须进行全面检查，验收合格后应按时进场投入运行，并配备机械设备后勤保障人员，保证施工机具的出勤率。
4.4现场准备
4.4.1根据监理人提供的现场座标点、水准点，做好保护工作和详细记录。

4.4.2对建筑物进行放线，特别是做好轴线的定位放线。
4.4.3搭设施工临时设施，敷设施工用水、用电管线。修好临时施工道路和现场排水沟、蓄水池、沉淀池等。
4.4.4修筑进场主大门楼，标示“七牌二图”，做好门楼艺术化，标牌美术化。
4.5临时工程准备：
4.5.1临时设施：我们将严格按照招标文件规定的在签署合同协议后2天内组织施工队进场，首先在设计文件规定的区域内搭设临时工棚，平整施工机械设备停置场院地，架设电线，组织施工机械设备进场。
4.5.2临时道路：根据施工平面布置图，修建场内临时道路。
4.5.3施工用水：施工生产用水采用沟塘内水，并通过DN50输水管道引至各施工现场。生活用水采用附近村民井水。
4.5.4施工用电：系统用电从发包方指定的线路T接至施工现场，由配电房架设线路送到生活区和生产区。为确保施工生产和生活用电，备用15kw柴油发电机2组。防止系统停电影响生产和生活。

第五章 施工总平面布置
5.1施工总平面布置原则
以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用现有对外交通和当地施工资源等自然条件，综合考虑工程规模、施工方案、工期、造价等因素，按照招标文件要求和《水利水电工程施工组织设计规范》（SDJ338-89）标准以及《建设工程现场文明管理实施细则》的要求，因地制宜、因时制宜、本着有利于施工、方便生活、易于管理、安全可靠、经济合理的原则规划生产生活区、现场交通道路、供电供水、堆场等。
具体施工平面布置原则为：
1、在满足施工的条件下，尽量布置紧凑，以节约施工用地，不占用或少占农田。
2、方便管理交通顺畅，兼顾全局突出重点。
3、在保证场内交通运输通畅和满足设备、材料对施工道路要求和前提下，最大限度地减少场地内运输，特别是减少二次搬运。
5.2施工临时设施场区内选定说明
根据本项目工程的平面布置以及各配套建筑物施工地点，并按照发包方现场要求布置施工区。施工生产区布置集中办公室、会议室和生活用房、职工生活福利用房等。
5.3砂石料系统布置
5.3.1材料来源
黄砂和碎石均就近采购，并满足设计和施工规范(规程)要求，利用自卸汽车运至工地料场。
5.3.2场地布置
根据本工程实际情况考虑，砂、碎石材料若不能布置在砂石料场则采用就近堆放原则，方便使用但不影响其它工序的施工。
5.4砼拌和系统布置
根据本标段工程配套建筑物分散的特点，分别设置集中拌和站，砂石、水泥均围绕拌和站分类堆放，水、电要到位，熟料运输要紧凑。
砼拌和设备选择：
布置拌和机时，共设置4个拌和点，各施工小组分别采用2台JS-350型滚筒式拌和机，生产能力4m3/h，拌和机底座为浆砌石结构，高出地面60㎝，以利于出料口
直接向胶轮车里出料；人工胶轮车10辆，用于砂石料和砼运输；各拌和站均设10m3水池一座。
5.5钢筋加工场
钢筋加工场：钢筋采用集中加工，自卸车运至现场。
5.6施工供水供电
6.6.1施工供水
生产、消防用水主要从水质满足施工要求和附近沟塘沉淀取用，生活用水可就近沿附近村供水系统取用。如条件不允许可打井取水（经地方部门批准），以确保施工用水充足，生活用水卫生。
5.6.2施工用电
1、 系统电源
施工区附近如有电源，我公司将根据现场实际情况，在临设区附近布置变压器下线经配电房向生活区、施工现场供电。
2、备用电源：
施工期间为保证施工的正常用电，各小组分别配置1台15kw发电机作为备用电源。
5.7通讯与办公自动化
5.7.1施工通讯
项目经理部配备手机、程控电话、传真机各一部用于与外部的沟通和联系；内部通讯配备手机，用于现场生产指挥调度。
5.7.2办公自动化
项目部配备电脑、激光打印机、复印机、装订机各一台，用于工程技术文件、施工资料的打印、整理、统计和装订。确保各类工程技术资料的整理与施工同步。

临时用地表
序号
用途
面积
位置
需要时间
1
施工管理用房
80 m2
按业主安排
360天
2
职工宿舍
200 m2
按业主安排
360天
3
职工食堂
50 m2
按业主安排
360天
4
综合仓库
80 m2
按业主安排
360天
5
现场试验室
20 m2
按业主安排
360天
6
配电房
20 m2
按业主安排
360天
7
木工场
50 m2
按业主安排
360天
8
钢筋场
60 m2
按业主安排
360天
9
修理间
80 m2
按业主安排
360天
10
水泥库
80 m2
按业主安排
360天
11
砂石料场
150 m2
按业主安排
360天
12
拌和场地
60 m2
按业主安排
360天
14
值班室
20 m2
按业主安排
360天
15
厕所
50 m2
按业主安排
360天

施工平面布置图

第六章 施工测量方案
6.1测量准备工作
6.1.1测量放样依据
1、 业主提供的控制坐标及水准点。
2、设计院提供的施工图纸。
3、测量规范及标准：
《水利水电工程施工测量规范》 SL52-1993。
《工程测量规范》 GB50026-93。
6.1.2测量人员组织
测量放样控制是贯穿工程施工整个过程的十分关键的工作，为此项目部成立专门测量放样小组，由具有理论和实际施工经验的有测量员证的工程师负责控制测量，根据工程各部位特点由专职测量员实施，并及时做好有关工程记录。
6.2施工测量的内容和要求
6.2.1概述
因本工程施工范围较大，工程开工前，根据业主或监理工程师提供的平面控制网点及水准网点，平面控制网采用三角网及导线网结合的方式，高程控制点采用三等水准测量从提供的高程点引测至现场高程控制点。平面及高程控制网的控制点均采用混凝土浇筑成桩形状方形，中间埋设金属点，并设放在不易损坏处，部分网点均保护至工程结束直到交付使用单位为止。设立的控制网络将报工程建设单位及监理复核，经审定后，据此放样定位。贯穿于施工全过程，测量放样工作由专业人员负责，及时做好有关工程记录。
（1）定线采用经纬仪进行，在施工范围以外不受施工影响的适当地点，测设永久性的标石，并标明桩号，架设标架。设置轴线的同时，设置2条纵横副线，作为施工放线的主要控制线。根据三角网或导线点按设计定出轴线和副线点。
（2）在施工范围内测设足够数量的高程控制点，精度符合四等水准精度，并与主要水准点相连接。
（3）在施工区周围设置的平面和高程控制点，分别编号，并绘制于平面图上，施工期间妥善保护，定期校核。
（4）施工期间所有施工定线、进度、方量、竣工等测量原始记录、计算成果和
绘制的图幅，特别是隐蔽工程的资料，均及时整理、校核、分类、整编成册，当工程完工后，移交运行管理单位。
6.2.2检查、复核测量桩志
查对复核业主或监理工程师所交付的三角网基点、水准基点及建筑物中心轴线等桩志和有关测量资料，如有桩志不足、不妥、位置移动或精度与要求不符，均须进行补测、加固，并将核测结果通知监理工程师或业主。
6.2.3测量放样基本内容
1、补充施工需要的轴线桩，布设施工控制网，并定期检查。
2、补充施工中需要的水准点。
3、施工过程中，测定并检查施工部位的位置和标高。
4、建筑物的外部变形观测点的埋设和定期观测。
5、其他施工测量与放样定位。
6、竣工测量。
6.2.4桩志布设要求
为防止差错，作为施工过程中控制中心线桩及水准点等测量重要标点，必须至少设置二组可供相互检查核对，并做测量和检查核对记录，布置的控制桩均应稳固可靠，并保留至工程结束。
6.2.5量距要求
建筑物内部施工放样尺寸，均采用钢带尺直接丈量，门槽轴线等特殊部位均使用钢直尺丈量，丈量距离时，应对尺长、温度、位力、垂直和倾斜度进行计算修正。
6.2.6施工测量放样精度要求见下表：

施工测量主要精度指标（mm）
序号
项目
精度指标
说明
分部
工程
部位
内容
平面位置中误差
高程中误差

1
混凝土
底板
轮廓点放样
±20
±10
平面相对于轴线控制点（闸址中心轴线标志之点），高程相对于工地水准基点
边、翼墙、隔墩
轮廓点放样
±20
±10
铺盖、护坦、护坡
轮廓点放样
±25
±20
挡浪墙、挡土墙
轮廓点放样
±25
±20
2
浆砌石
挡土墙
轮廓点放样
±30
±30
护底、护坡
轮廓点放样
±40
±30
3
干砌石

轮廓点放样
±40
±30
4
土方开挖、土方回填
轮廓点放样
±50
±30
包括土方保护层开挖
5
外部变形观测
位移测点

±（1~3）
相对于观测基点
6.3水准控制测量
6.3.1水准测量
1、水准点应设在通视良好且安全可靠之处，并考虑施工时便于使用。对施工水准点的测设精度，应不低于四等水准测量的要求。
2、在地质不良或易受破坏地段，基准点应设辅助点，施工测量时转镜不超过二次，前后视距长度基本接近，并便于观测。
3、稳固基准点可埋设有钢标点的砼标石或附近的永久性建筑物上作标记石。根据已知的临时水准点，必要时可将水准点引测至施工区的合适位置，并至少设置2点，并根据测量规范要求达到闭合，将测定后的高程桩作为本工程控制的基准桩，对基准桩除设专人加以保护外，正常情况下每一个月复核一次，以确保高程测设的精确性。

第七章 工程施工方案
7.1测量放样
查对复核业主或监理人所交付的三角网基点、水准基点及建筑物中心线等桩志和有关测量资料，如有桩志不足、不妥、位置移动或精度与要求不符，进行补测、加固，并将核测结果通知监理或业主。
7.2基坑土方开挖
7.2.1土方开挖
土方开挖用挖掘机作业。为防止清基面因降雨造成积水，同时考虑到清基方量较大，一次完成清基量不便于进行质量控制，故施工时采取分作业面清基、削坡，分作业面回填方法进行施工。
7.2.2施工准备
1、根据原点和加设和控制点数据，测绘工程区域内地形图作为完成土方开挖工程量结算依据。
2、按图纸要求现场放样，（包括枢纽轴线、开挖边线、建筑物基坑等的具体位置）标明轮廓，报监理工程师审查批准后，才进行开挖。
3、按规定要求认真进行场地清理。
7.2.3施工要点
1、开挖前测量放样，并用石灰、木桩标出深基坑的开挖线。开挖时预留一定的保护层。
2、基坑开挖过程中，随时对开挖尺寸和土体质量进行自检，并对边坡用人工进行整修处理，开挖轮廓必须符合施工详图的规定或监理工程师指示的新开挖线。
3、基础保护层开挖完成后，及时组织验槽，浇筑砼垫层，防止基底土壤受曝晒、雨淋、扰动。
5、除另有规定，所有主体工程建筑物的基础开挖都在旱地进行施工，在雨天施工时，制定保证基础工程质量和安全的技术措施，以有效地防止雨水冲刷边坡和侵蚀地基土壤。
6、基坑开挖采取从上而下分层分段依次进行，施工中随时做成一定的坡势。以利排水，开挖过程中应避免边坡稳定范围内积水。
7、在开挖边坡上遇有地下水渗流时，在边坡修整和加固前，采取有效的疏导和
保护措施。
7.2.4土方施工期间排水
1、临时性排水措施设计
在每项开挖工程开始前，尽可能结合永久性排水设施的布置，规划好开挖区域内外的临时性排水措施，并在向监理人报送的施工措施计划中详细说明临时性排水措施的内容，提交相应的图纸和资料。
2、及时排除地面积水
3、保护永久建筑物和永久边坡免受冲刷
承包人采取的临时排水措施，应注意保护自己开挖的永久边坡面及附近建筑物及其基础免受冲刷和侵蚀破坏。
4、平凹地区开挖的排水
在平地或凹进行开挖作业时，应在开挖区周围设置挡水堤和开挖周边排水沟以及采取集水坑抽水等措施，阻止场外水流进入场地，并有效排除积水。
5、降低地下水位的排水措施
(1)由招标文件提供的地质资料可知，本工程地下水位较高，基坑降排水主要采取在基坑设集水井配水泵抽排。
①基坑开挖时，利用开挖的土方直接在基坑四周填筑围堰，以阻挡外界来水。
②在基坑内设置排水沟进行汇水，同时在排水沟沟端设置集水井用潜水泵进行抽排。每个集水井配备二台潜水泵，当水量较大时，加泵抽排，另外集水井内的积水要抽排至邻近水渠及沟塘中。
7.2.5质量保证措施
1、严格按照图纸要求、规范、监理工程师的指示进行开挖施工。
2、做好施工排水规划，坡顶修小土埂，防止雨水顺坡下流，而引起边坡失稳。
3、基础轴线位置校核无误后才开挖，为了便于经经常校核，使基坑开挖与图纸相符，轴线控制桩延长至基坑外加以固定。
4对于超挖部分，则按监理工程师批准的措施进行补填。
7.2.6安全措施
1、施工前，详细了解工程地质结构，地形地貌和水文地质情况，对可能引起的滑坡和崩塌体采取预防性保护措施，在陡坡下施工，仔细检查边坡的稳定性。

2、在雨季施工，边坡应覆盖薄膜或用水泥砂浆挂网护面，以防雨水冲刷边坡。并做好临时性地面排水设施，以便及时排走雨水和地面积水。
3、清除挖出的土方要及时运至指定地点堆放。严禁在开挖的坡顶弃土，必须在边坡上部堆置弃土时应确保开挖边坡的稳定。
4、基坑开挖过程中四周设立围栏，夜间基坑沿周边围栏设置警示红灯。
5、作业人员上下通过临时扶梯，严禁随意在边坡上开踏步上下。
7.3施工导流和水流方案
施工导流和水流工程所用的材料，制品的品种和规格等均应符合设计要求。
7.3.1导渗
墙后反滤体应在检验合格后进行。其尺寸、滤料的粒径和含砂量等均应符合要求；铺筑是，应使滤料处于湿润状态，以免颗料分离，并防止杂物或不同规格的料物混入；相邻层面必须拍打平整，保证层次清楚，互不混杂。
排水孔应清理，并灌水检查，孔道畅通后，用瓜子片填满。
7.3.2施工围堰设计
在建筑物上下游设置上下游围堰，围堰顶兼作施工期间的临时交通道路。
闸上蓄水位32.87m,闸下施工期10年一遇水位30.09m。考虑风浪爬高及施工导流的需要，上游围堰顶高程33.7m，顶宽4 m，边坡水下1：5，水上1：3；下游围堰顶高程31.1m，顶宽4 m，边坡水下1：5，水上1：3。均采用填土围堰。同时，基坑下游围堰两侧也需填筑边围堰或填洼地挡水，上游左侧地面高程不低于33.7m，下游左侧地面高程不低于31.1m。
7.3.3导流建筑物施工
修筑围堰时，首先使用挖掘机开挖导流沟，导流沟沟底高程及边坡严格控制，其开挖土方用于填筑围堰，不足部分使用铲运机从附近取土。
由于围堰挡水较高，因此围堰的施工质量犹为重要。施工前先将围堰轴线放好，按设计要求放出围堰底宽边线，按设计边坡，用挖掘机配自卸车，由两侧河岸向河道中心推进，直到高出水面。出水面后填土围堰按土方填筑要求层层铺填，层层压实。工程底部通水后，围堰必须拆除干净，水面以上用铲运机挖运，水面以下利用反铲式挖掘机步步退挖，自卸车外运填筑导流沟前，必须进行清基，按颍河防洪堤标准进行填筑。

7.3.4基坑排水
围堰填筑后，为抽排雨水及基坑周边土壤渗出的水，沿建筑物一周挖明沟并以5‰坡度引至上下游端的集水井内，井内设离心式水泵抽至围堰以外。
7.3.5深井降水
工程区地下水位季节性变化较大，以大气降水为主，一般在地面下2.0～5.0m，水位高程31.50～29.00m。为了在施工期使基础底面不产生积水、减轻老闸底板拆除时对地基的扰动，保证施工期基坑的稳定和工程安全，需采用深井降水。
本工程共设8眼降水深井，每侧4眼，井距25-30m左右，每眼井内各装潜水泵1台，将水直接排入万福沟。为保证降水效果，需设置水位自动控制装置。为防止停电和设备损坏等抽水意外中断，施工期应备有足够的备用降水设备和自发电源。
7.4浆砌石护坡、护底施工
由于砌石工程皆以人工手工操作，耗时耗力，对工程进度的影响很大。因此，在施工过程中，尽早提供砌筑工作面，并尽可能多个工作面同时施工，以确保工程总体进度。
砌石在基底渗水排干，地基或基础验收合格，结合面完善后方可施工。砌筑前应放立标，然后拉线砌筑，砌筑时须先座浆，石料必须刷洗干净，上浆前石料应湿润，使其表面充分吸收，但不得残留积水，砌石基本要求是平整、稳定、密实、错缝。
7.5涵管工程施工
7.5.1基础工程
基坑开挖采用人工配合机械开挖，基坑检查合格后，铺筑碎石垫层，小型振动压路机分层压实，压实度达到95%以上。基础混凝土在管节安装前后分两次浇筑，重点控制新旧混凝土的结合及管基混凝土与管壁的结合，及时进行养护。
7.5.2涵身施工
涵管由定点厂家预制，检验合格后运至工地后，准确计算管涵全长与管节的配置以及端墙的准确位置，从下游开始安装，使接头面向上游安装，每节涵管紧密相贴于已铺好的基座上，使涵管受力均匀。
管节装卸、运输、安装过程中采取防碰撞措施，避免管节损坏或产生裂纹；涵管装卸、安装机具及存放场地必须得到经监理工程师的许可，安装时严格按规范规定操
作。
7.5.3接缝
按设计要求安设接口橡胶圈并用M10砂浆填塞接缝抹角，接缝宽度不得大于1cm，接口处要平整。禁止加大接缝宽度来满足涵长的要求。
7.5.
