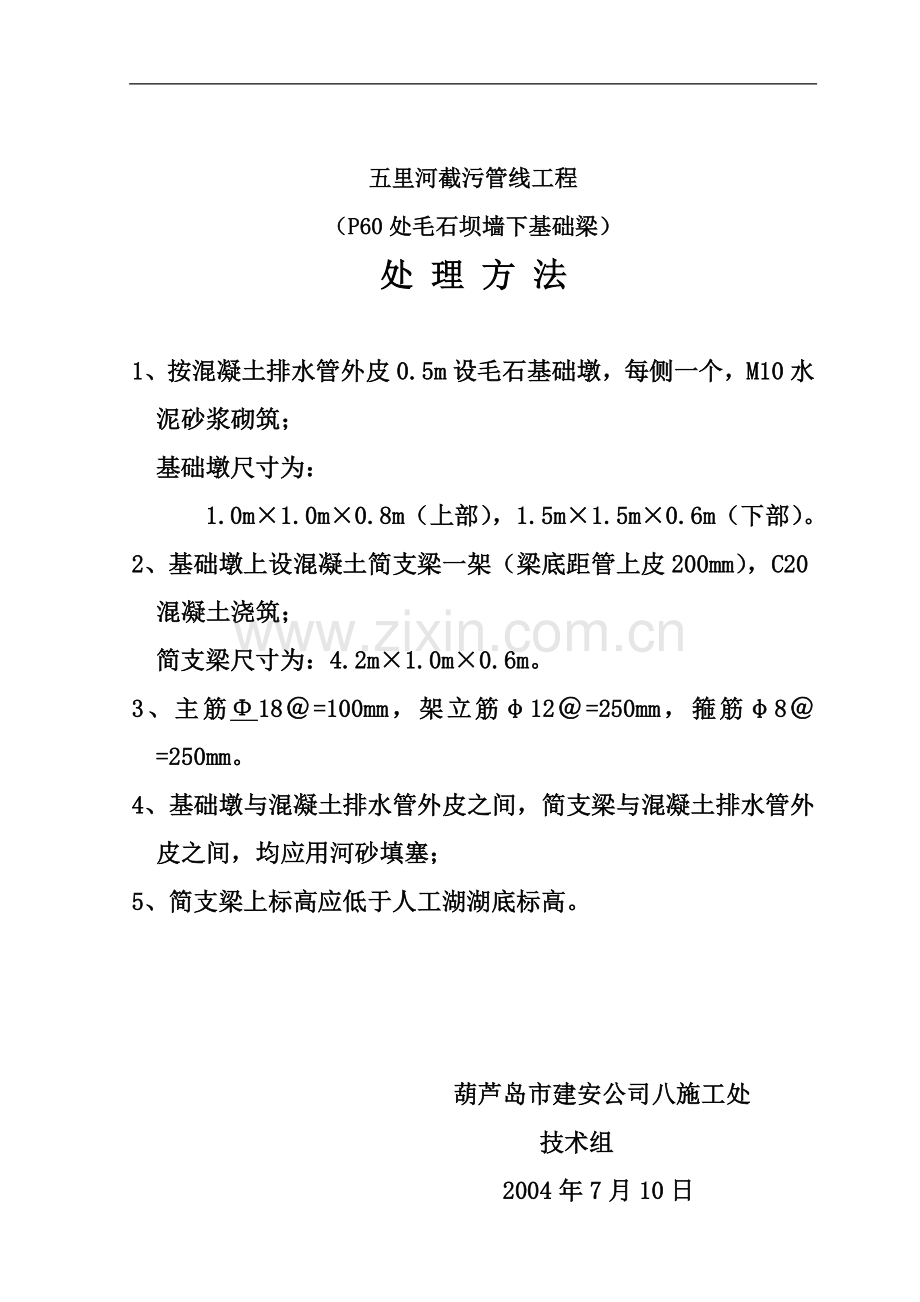

五里河截污管线工程
（P60处毛石坝墙下基础梁）
处 理 方 法

1、按混凝土排水管外皮0.5m设毛石基础墩，每侧一个，M10水泥砂浆砌筑；
基础墩尺寸为：
1.0m×1.0m×0.8m（上部），1.5m×1.5m×0.6m（下部）。
2、基础墩上设混凝土简支梁一架（梁底距管上皮200mm），C20混凝土浇筑；
简支梁尺寸为：4.2m×1.0m×0.6m。
3、主筋Φ18＠=100mm，架立筋φ12＠=250mm，箍筋φ8＠=250mm。
4、基础墩与混凝土排水管外皮之间，简支梁与混凝土排水管外皮之间，均应用河砂填塞；
5、简支梁上标高应低于人工湖湖底标高。

葫芦岛市建安公司八施工处
技术组
2004年7月10日
