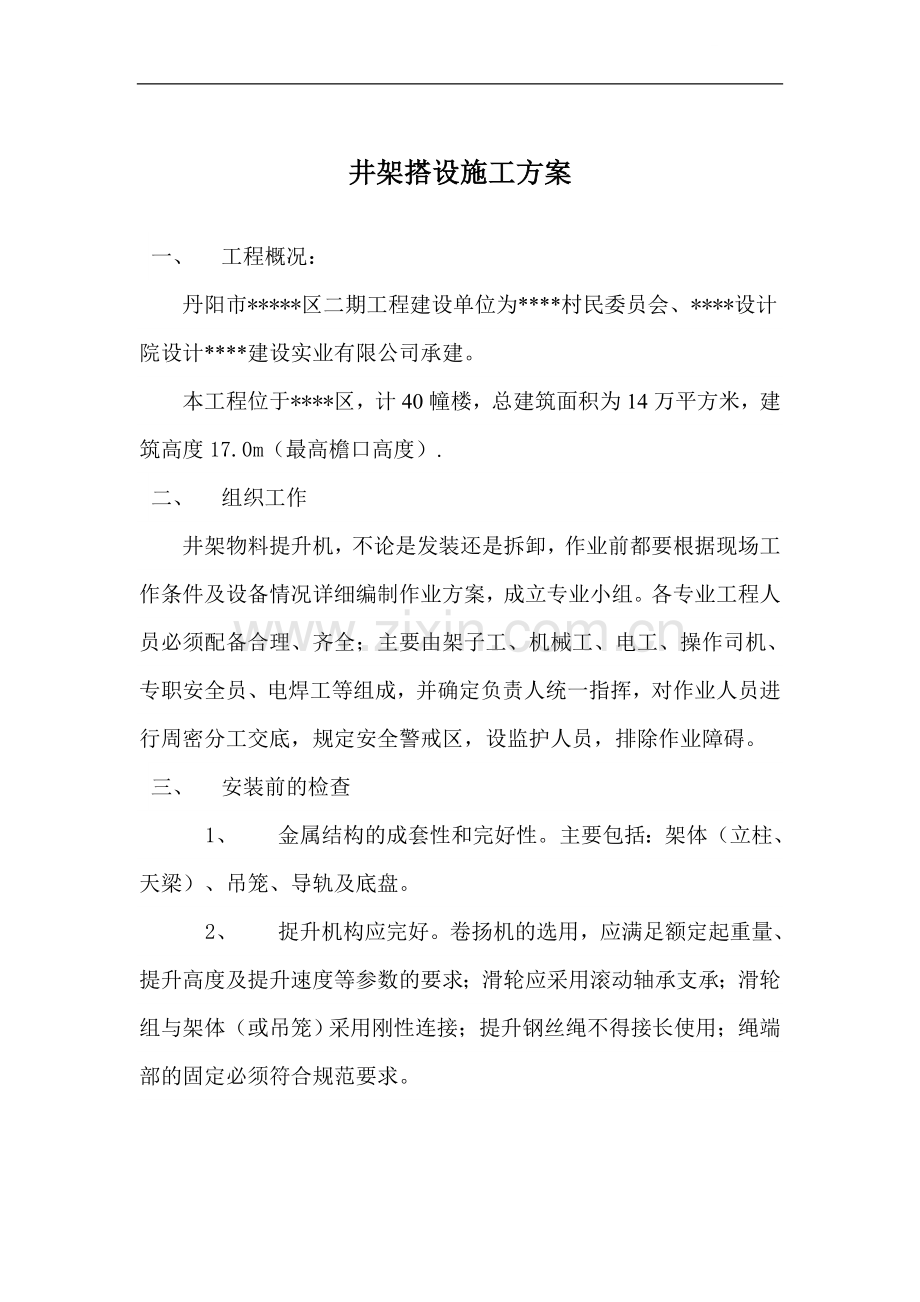

井架搭设施工方案一、 工程概况：丹阳市*区二期工程建设单位为*村民委员会、*设计院设计*建设实业有限公司承建。本工程位于*区，计40幢楼，总建筑面积为14万平方米，建筑高度17.0m（最高檐口高度）.二、 组织工作井架物料提升机，不论是发装还是拆卸，作业前都要根据现场工作条件及设备情况详细编制作业方案，成立专业小组。各专业工程人员必须配备合理、齐全；主要由架子工、机械工、电工、操作司机、专职安全员、电焊工等组成，并确定负责人统一指挥，对作业人员进行周密分工交底，规定安全警戒区，设监护人员，排除作业障碍。三、 安装前的检查1、 金属结构的成套性和完好性。主要包括：架体（立柱、天梁）、吊笼、导轨及底盘。2、 捉升机构应完好。卷扬机的选用，应满足额定起重量、提升高度及提升速度等参数的要求；滑轮应采用滚动轴承支承；滑轮组与架体（或吊笼）采用刚性连接；提升钢丝绳不得接长使用；绳端部的固定必须符合规范要求。3、 电气设备应齐全可靠。选用的电气设备及电气元件必须符合提升机工作性能、工作环境等条件的要求，并全都合格。总电源应设短路保护及漏电保护装置。工作照明的开关应独立设置。4、安全防护装置应符合要求。吊笼安全门应灵活方便。四、井架底盘混凝土基础施工方案1. 在施工现场选择合理的地理位置，夯实地基。2. 按井架底盘的尺寸每边放大30cm进行立模，并用水准仪测好混凝土表面的水平标高。3. 基础内配10200双向钢筋，用C20混凝土浇捣，混凝土厚度30cm（图1）。4. 浇捣后对地脚螺栓进行校正。5. 混凝土强度达到75%后，进行井架安装。图1 井架底盘混凝土基础示意图规格尺寸（mm）代号3.1m2.8m3.1m2.8m3.1m2.8mL310031003100H280028002800M200020002000N180018001800五、 井架安装6. 先将底盘安装在混凝土基础上（图2）校准好水平，把内吊篮置于底盘中间（图3），并检查进料口方向是否正确。7. 在底盘上安装 根立杆，取两长两短，应对角安装，再在短主杆上装块大连接板，在长立杆上装块小连接板（图4）8. 对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。9. 装根水平撑，再装根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依此循环，直到完成（图5）。10. 内吊篮装好第一节时，先把根导轨装上去与有孔平撑紧固（图6）。11. 装顶上竖撑时，把根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图7）12. 用压板与螺丝紧固，再安装避雷针，井字架体安装完毕后，再装缆风绳。图2 井架钢底盘与地脚螺栓连接示意图 图3 吊盘安装示意图钢底盘；地脚螺栓；螺母；垫圈 底盘；出料口安全门；进料口安全门；停层锁；防附装置图4 底盘安装图1长立杆；2短立杆；3大连接板；4小连接板图5 井架总体安装示意图1底盘；2起重量限制器；3导轨；4安全门；5大连接板；6斜撑；7小连接板；8平撑；9摇臂；10吊笼；11天梁；12通往卷扬机图6 导向滑轮、水平腹杆及导轨示意图1吊篮底部导向滑轮；2防坠装置上的导向滑轮；3中间有孔的水平腹杆；4导轨图7 天梁与井架架体关系图1天梁； 2井架架体六、 缆风绳安装a) 当井字架安装到12m高度时，必须在井架体的四角方向系好缆风绳，并与符合标准规定的风缆桩锚固。b) 缆风绳必须采用钢丝绳，其直径不小于9.3mm。c) 架体高度超过20m时，拉一道缆风绳，缆风绳与井字架的夹角应在45 60之间。七、 吊臂安装1. 选择好便于物料吊运的合理位置（如吊臂的高度、角度等）进行安装。2. 在大连接板上借用只螺栓，将台灵同大连接板紧固在一起。3. 将直径不小9.3mm的钢丝绳同吊臂外端用个绳卡紧固，将吊臂拉起并安装在台灵上，穿好卷扬机钢丝绳。4. 用吊臂拉索将吊臂拉起，将拉索用绳卡同井架体固定，使吊臂同井字架的夹角不大于60，拉索同井字架固定处距离台灵3m以上。八、钢丝绳安装1、将钢丝绳穿入地滑轮，然后在井字架外侧将钢丝绳拉到天梁处，穿入天梁上的个滑轮内，从天梁中间的滑轮把钢丝绳放下，穿过吊篮上部滑轮，往上拉到天梁地面的吊环上，用螺卡卡紧（图8）。2、根据井架同卷扬机的距离加上绳筒上按照规定应留的钢丝绳圈数，确定地面钢丝绳的长度，剪断钢丝绳，把钢丝绳同卷扬机固定好。图8 钢丝绳穿绳示意图九、井架安全装置的安装a) 安装吊篮安全门。b) 安装井架外安全门。c) 安装限载控制器。十、 井架试吊全部安装完毕，井架必须进行轻重车试吊，吊篮内安放额定荷载，在全程起升高度内反复升降吊篮次以上，做到井架体无变形和摇晃（目测），各滑轮组转动灵活，所有紧固件无松动现象，吊篮在滑道内无异常声响，各安全装置动作正常。确认一切正常后，报请公司主管部门检查验收，认定合格挂牌后方可使用。十一、井架安全技术措施1、 操作人员要持证上岗，严禁无证人员擅自操作，严格遵守操作规程，做到定机、定人。2、 吊篮内严禁乘人，吊臂下严禁站人。3、 吊篮、吊臂严禁同时使用。4、 严禁超负荷及超高使用。5、由专职机修工及电工，每10d对井架进行检查，对安全门轨道进行注油，检查钢丝绳的使用情况，对达到报废程度的钢丝绳马上进行更换，对紧固螺栓的松紧情况进行检查。
