河南某医院消防施工组织设计.doc

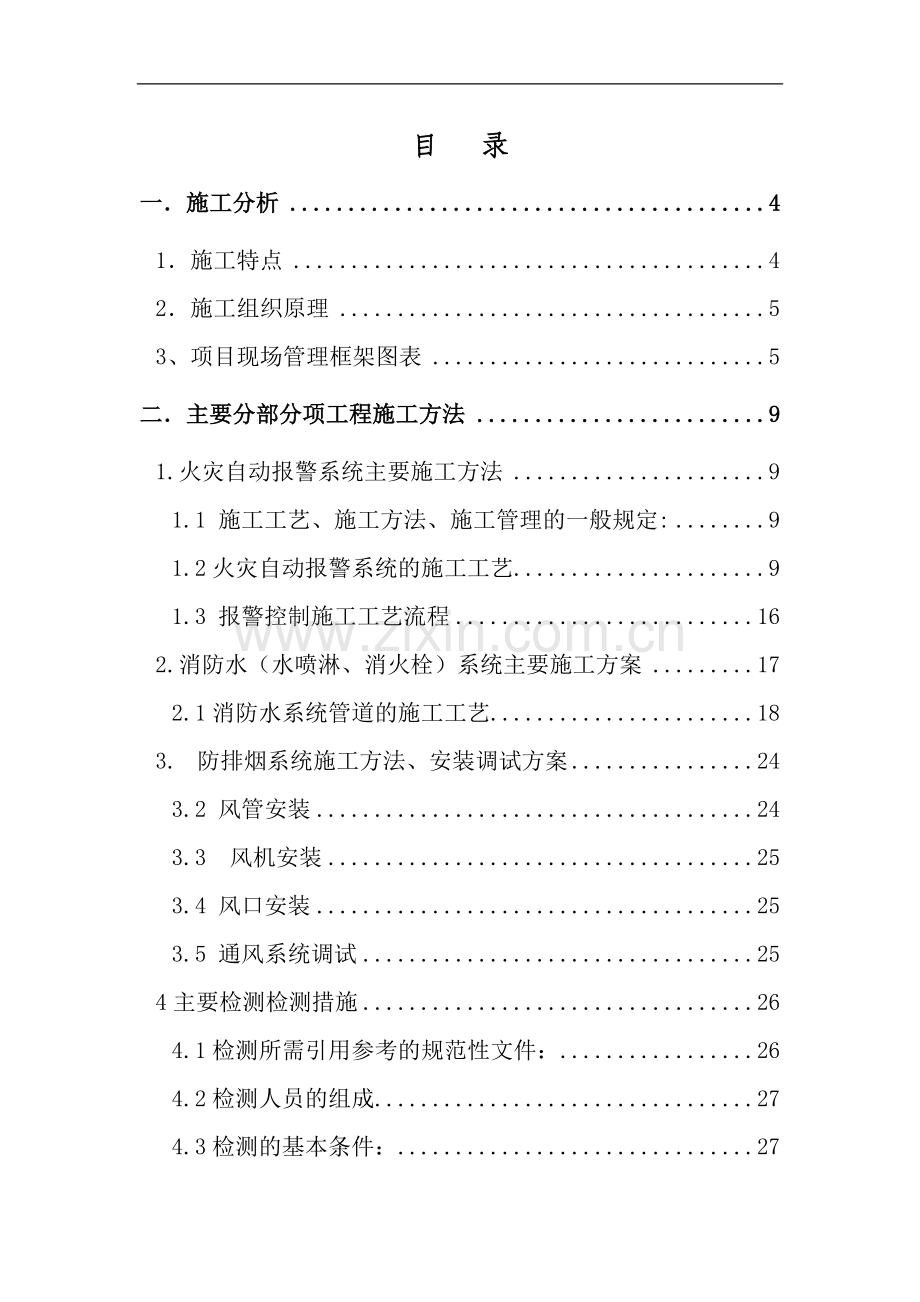

目 录一施工分析41施工特点42施工组织原理53、项目现场管理框架图表5二主要分部分项工程施工方法91.火灾自动报警系统主要施工方法91.1 施工工艺、施工方法、施工管理的一般规定:91.2火灾自动报警系统的施工工艺91.3 报警控制施工工艺流程162.消防水（水喷淋、消火栓）系统主要施工方案172.1消防水系统管道的施工工艺183. 防排烟系统施工方法、安装调试方案243.2 风管安装243.3 风机安装253.4 风口安装253.5 通风系统调试254主要检测检测措施264.1检测所需引用参考的规范性文件：264.2检测人员的组成274.3检测的基本条件：274.4检测的基本内容：27三确保工程质量的技术组织措施291.质量目标292.质量管理体系32四确保安全施工的技术组织措施321.项目安全目标322.安全生产管理体系333.预防及控制措施33五确保文明施工的组织措施341.文明施工及环保目标34六确保工期的技术组织措施36七与主体施工单位配合措施38八与各专业的协调与配合措施39九与监理师工作的协调39十、成品保护40十一、拟用于本工程的施工机械设备情况411、主要施工机械配备计划412. 拟用于本工程的主要安装机械和测试设备情况42十二、拟派往本工程管理人员名单43施工组织设计我公司在认真阅读施工设计施工图纸和结合现场的基础上，对施工组织设计的编制原则、内容、措施进行了充分的研究和论证。本施工组织设计的编制目的是为某省中医院高级病房楼工程消防工程项目的施工组织提供完整的纲领性技术文件，用以指导安装工程的施工与管理，确保优质、高效、安全、文明地完成某省中医院高级病房楼工程消防工程。目标控制：施工工期：配合主体完工。工程质量：合格。安全管理：杜绝发生任何安全事故。本施工组织设计的编制依据是：A、某省中医院高级病房楼工程消防工程施工图纸、设计说明及现场情况。B、我公司自行组织的现场踏勘。C、建设部颁布的建筑工程施工现场管理规定。D、国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作规程。高层民用建筑设计防火规范GB50045-95自动喷水灭火系统设计规范GBJ84-95火灾自动报警系统设计规范GB50116-98民用建筑电气设计规范JGJ/T16-92自动喷水灭火系统施工及验收规范GB50261-96火灾自动报警系统施工及验收规范GB50116-92建筑电气工程施工质量验收规范GB50303-2002建筑工程施工验收标准GB50300-2001建筑设计防火规范国家颁布的其它有关消防系统验收规范。一施工分析*房楼工程消防工程项目位于某某市东风路6号。主体为框剪结构，地上17层，地下1层，建筑总面积32995平方米，地上建筑面积28498.07平方米，地下建筑面积4496.93平方米，建筑高度65.5米。本工程包括：自动喷淋灭火系统（含泵房）、消火栓系统（含泵房、含灭火器配置、含室外消火栓系统）、自动报警系统、电气火灾监控系统、排烟及通风工程、防火卷帘系统、气体灭火系统。1施工特点技术要求：该工程内部设施完备，技术先进，安装工作必须满足其技术要求。施工周期：合理安排劳力，组织有力的抢工措施，保证工期。施工过程中的主要准备工作：参加甲方组织的工程技术交底和图纸会审。编制与审批工程的施工组织设计或施工方案。结合施工形象进度，选择与施工过程相适应的设备和机具。项目部即负责人向专业施工队长及施工人员进行技术交底。2施工组织原理集中力保质量、保工期。推行先进的施工方法，提高电动工具使用率，提高工效。在保证数量，保证质量的基础上，注意安全。实行技术核定原则及施工签证制度。在零件加工地点把材料加工好，在施工每层时，搭好脚手架留好安全通道（用醒目的标志注明）集中力量施工。 施工过程严格遵循各种规范及ISO9001国际质量保证体系标准，实施全过程的质量监督与质量检查制度。3、项目现场管理框架图表依据ISO9001-2000质量管理体系、ISO14001-2004环境管理体系、GB/T28001-2001职业健康安全管理体系的要求，为确保工程各项指标的完成，我公司特在项目现场建立了如图所示的项目现场组织机构：项目经理施工与材料采保组安全组工 长工程技术部保管员运输员材料员施工二组施工一组工程师资料员质检员2、项目现场组织机构框图详述项目经理是现场组织施工的最高管理者，拥有项目指挥权、管理权，全面负责工程施工准备、施工过程中各项工作，包括进场、人员配置、材料到位、工期进度等工作的统筹安排，协调内部组织关系。项目技术工程师是项目经理的助手，负责层层落实各级（项目管理班子）的质量责任制，建立在公司总工程师指导下，以项目工程师为首的，具有实效的项目工程质量保证体系；负责组织各专业工长作好技术工作，施工中进行技术指导；并对现场施工的情况及时汇报处理。资料科、质量科、材料科、安全科及各专业工长是现场组织施工顺利进行的中间管理层，各岗位严格按照职责分工，对施工班组进行管理，做好各方面的上传下达工作。各专业班长是具体安排施工班组按中间管理层要求，安全文明、保质保量，不误工期进行施工。将各方面的现场组织施工要求具体落实到每个施工人员。施工班组主要是在各专业班长的指导下，按要求进行施工。公司现场组织机构按照分级分类设置，从各方面做到严格管理，层层落实职责。总部与现场管理部门之间的关系详述总部对现场管理部门既赋予了一定的权力，同时也规定了各部门的职责。对现场管理部门进行定期考核，奖罚分明。1项目经理的权限与职责有：（1）拥有项目指挥权、管理权，全面负责工程施工准备、施工过程中各项工作，包括进场、人员配置、材料到位、工期进度等工作的统筹安排，协调内部组织关系。（2）协调甲方及相关施工企业关系。（3）施工进度安排（在项目工程师的安排下，由施工工长贯彻执行施工进度）。（4）安排申报工程进度款。（5）做好有关签证工作（工程量签证、隐蔽工程签证、中间测试记录等）。（6）协调省建筑消防设施检测中心、质检站关系。（7）负责签订工程中所使用设备、材料合同。（8）做好单项工程成本月统计表。（9）负责及时向公司领导汇报工地全面的情况，包括进度、材料、人员、质量等，并根据领导的指示，贯彻执行。2项目技术工程师的权限与职责有：（1）层层落实各级（特别是项目管理班子）的质量责任制，建立在公司总工程师指导下，以项目工程师为首的，具有实效的项目工程质量保证体系。（2）项目工程师组织各专业工长作好开工前技术准备，施工中进行技术指导。（3）填写及申报设备、材料及进场报验单。（4）负责向甲方申请工程进度款。（5）根据施工方案，编制施工进度表，每天做好电话汇报，每三天以书面传真形式向公司汇报工程进度。（6）与工长研究确定施工工艺、技术措施，保证工程质量，确保安全施工。3资料科的权限与职责有：（1）负责编制竣工草图。（2）负责工程的其他资料整理工作。（3）负责工程进度使用的进度网络图整理。（4）负责定期向甲方上报的各种资料。4材料员的权利和职责：（1）按计划保质、保量、及时供应材料。（2）负责进场的材料应进行数量验收和质量人证，做好相应的记录和标识。不合格的材料应更换、退货。严禁使用不合格材料。（3）负责指定周转材料保管、使用制度。二主要分部分项工程施工方法1.火灾自动报警系统主要施工方法1.1 施工工艺、施工方法、施工管理的一般规定:施工必须有施工严密的管理措施，严格质量管理体制，高水平专业施工管理人员，科学的施工方法、积极主动的协调配合精神和先进的施工机械。 火灾自动报警系统的施工应按设计图纸进行，不得随意更改。 火灾自动报警系统施工前，应具备设备布置平面图、接线图、安装图、系统图以及严谨的施工组织计划。 对项目经理施工队长技术交底：工艺、质量、安全、方案交底，并有针对性。 施工过程中项目经理必须做好；施工记录（包括隐蔽工程验收记录，施工质量跟踪检查记录）；设计变更文字记录；检验记录（包括绝缘电阻、接地电阻的测试记录）。 工程技术部需做好工程预算、成本核算、材料设备清单；材料供应部需做好材料供应计划并组织材料、设备进场。 工程部与施工队（施工承包方）签订工程承包协议书。1.2火灾自动报警系统的施工工艺火灾自动报警系统的布线 火灾自动报警系统的布线，应符合现行国家标准电气装置工程施工及验收规范、火灾自动报警系统的施工及验收规范的规定。 火灾自动报警系统布线，应根据现行国家标准火灾自动报警系统设计规范的规定，对导线的种类、电压等级进行检查。 在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前,应首先检查各个管口的护口是否整齐,应将管内或线槽内的积水及杂物清除干净,当管路较长或转弯较多时,要在穿线的同时往管内吹入适当的滑石粉, 不同回路,不同电压等级、不同电流类别的交流与直流的导线，不应穿在同一管内或线槽的同一槽孔内。 敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。 探测器安装及接线火灾探测器的安装：探测器安装，应在土建装饰完成后进行，导线应搪锡并压接线鼻子后与探测器连接。点型火灾探测器的安装位置，应符合下列规定： 探测器至墙壁、梁边的水平距离，不应小于0.5m。 探测器周围0.5m内，不应有遮挡物。 探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。在梁的顶棚上设置感烟探测器时，应符合下列规定：、梁突出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响。、当梁突出顶棚的高度为200-600mm时，应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。、出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。、当梁间净距小于1m时，可不计梁对探测器保护面积的影响。、净高超过0.8m的具有可燃物的闷顶应设探测器。探测器的底座应固定牢靠，探测器的“”线应为红色，“”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致: 探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。 探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。 探测器的确认灯，应面向便于人员观察的主要入口方向。报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。报警区域和探测区域的划分报警区域是将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。但报警区域不得跨越楼层，也不得将同一个防火分区划分在两个不同的报警区域。手动火灾报警按钮的安装：手动火灾报警按钮，应设置在明显的和便于操作的部位，应安装在墙上距地面高度1.3-1.5m处, 且应有明显的标志。手动火灾报警按钮，应安装牢固，并不得倾斜。 消火栓按钮的安装： 消火栓按扭和手动报警按扭的功能有很大区别，它不仅要直接控制水泵起动，同时将报警信号送入消防中心，还要把水泵启动的反馈信号送到现场的消火栓按钮，点亮按钮上的启泵指示灯，让现场的消防人员知道水泵启动与否，以决定坚守或撤离。手动报警按钮仅作为向报警控制主机送入报警信号的一个人为触发装置，所以前者要安装在消火箱内，而后者却要安装在最容易被发现的地方，手动报警按扭不防水，尽管它使用的是24伏安全电压，不会造成触电事故，但是由于不防水，很容易造成报警总线的短路或工作异常，影响消防中心对火情发展的监控，进而干扰整个消防系统的正常运行。 各类模块的安装应注意事项：在安装时一定要认清其型号，被控制的设备，被控制设备所能提供的接点及接线方式，达到的要求等。模块一定要固定牢固，安装于被控制的设备的附近。模块的接线及保护措施要得当。将信号线从出线孔中穿出，将模块紧帖在预留盒表面，安装孔对准螺孔。火灾报警控制器的安装:报警控制器的布置必须遵循设计规范，并应注意便于操作、维护，试验监测和接线工作的进行。火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度不应小于1.5m；落地安装时，其底宜高出地坪0.10.2m。控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。报警控制器操作距离不小于1.5 M，后面维修距离不小于1M。引入控制器的电缆或导线，应符合下列要求： 配线应整齐，避免交叉，并应固定牢靠； 端子板的每个接线端，接线不得超过2根； 电缆芯和导线，应留有不小于20cm的余量； 导线应绑扎成束； 导线引入线穿线后，在进入管处应封堵。控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。消防控制设备的安装:消防控制设备在安装前，应进行功能检查，不合格不得安装。消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2m，且应采用管卡固定，其固定点间距不应大于0.5m。金属软管与消防控制设备的接线盒（箱），应采用锁母固定，并应根据配管规定接地。消防控制设备外接导线的端部，应有明显标志。消防控制设备盘（柜）内不同电压等级、不同电流类别的端子，应分开，并有明显标志。火灾应急广播安装民用建筑内扬声器应设置在走道和大厅等公共场所，每个扬声器的额定功率不应小于3 W，其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。灾应急广播与公共广播合用时，应符合下列要求： 火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。 消防控制室应能监控用于火灾应急广播时的扩音机的工作状态，并应具有遥控开启扩音机和采用传声器播音的功能。 应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍 消防专用电话安装:消防专用电话网络应为独立的消防通信系统。消防控制室应设置消防专用电话总机，且宜选择共电式电话总机或对讲通信电话设备。消防水泵房、备用发电机房、配变电室、主要通风和空调机房、排烟机房、消防电梯机房及其他与消防联动控制有关的且经常有人值班的机房。灭火控制系统操作装置处或控制室。企业消防站、消防值班室、总调度室。电话分机或电话塞孔的设置，应符合下列要求：下列部位应设置消防专用电话分机：设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。电话塞孔在墙上安装时，其底边距地面高度宜为1.31.5m。特级保护对象的各避难层应每隔20m设置一个消防专用电话分机或电话塞孔。消防控制室、消防值班室或企业消防站等处，应设置可直接报警的外线电话。系统验收：系统验收前应提供的文件：、系统竣工表（见附录二）；、系统的竣工图；、施工记录（包括隐蔽工程验收记录）；、调试报告；、管理、维护人员登记表。系统验收前应进行操作、管理、维护人员配备情况检查。系统验收前，工程部应进行施工质量复查。复查应包括下列内容：、火灾自动报警系统的主电源、备用电源、自动切换装置等安装位置及施工质量；、消防用电设备的动力线、控制线、接地线及火灾报警信号传输线的敷设方式；、火灾探测器的类别、型号、适用场所、安装高度、保护半径、保护面积和探测器的间距等；、本规范第4.1.2条的一五款中各种控制装置的安装位置、型号、数量、类别、功能及安装质量；、火灾事故照明和疏散指示控制装置的安装位置和施工质量。 安装调试方案 在项目经理、施工人员配合下，进行逐个系统的调试。报警系统调试前,应在建筑内部装修和系统施工结束后进行,应做各种试验如绝缘电阻测试、接地电阻测试、双电源互投,应按要求对系统线路进行检查,对于错线、开路、虚焊和短路进行处理,应按设计要求检验设备的规格、型号、数量、备品备件等。火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、火灾警报装置和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试。调试的顺序是：先单体,后局部,再系统。火灾自动报警系统通电后，应按现行国家标准火灾报警控制器通用技术条件的有关要求对报警控制器进行下列功能检查： 火灾报警自检功能；消音、复位功能；故障报警功能； 火灾优先功能；报警记忆功能；电源自动转换和备用电源的自动充电功能；备用电源的欠压和过压报警功能。 检查火灾自动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。 应采用专用检查仪器对探测器逐个试验，其动作应准确无误。 应分别用主电源和备用电源供电，检查火灾自动报警系统的各项控制功能和联动功能。火灾自动报警系统应在连续运行120h无故障后，按规定格式填写调试报告。1.3 报警控制施工工艺流程2.消防水（水喷淋、消火栓）系统主要施工方案 施工工艺、施工方法、施工管理的一般规定: 施工必须有严密的管理措施，严格质量管理体制，高水平专业施工管理人员，科学的施工方法、积极主动的协调配合精神和先进的施工机械。 消防水灭火系统的施工应按设计图纸进行，不得随意更改，设计单位应向施工、建设、监理单位进行技术交底，施工单位应按照批准的工程设计文件和施工技术标准进行施工。 消防水灭火系统施工前，应具备平面图、系统图、施工详细图、安装图、设备表、材料表以及严谨的施工组织计划。 施工中的水、电、气应满足连续施工要求，施工用的系统组件、管件及其它设备、材料，应能保证正常施工。 自动喷水灭火系统的施工必须有具有相应等级资质的施工队伍承担。 对项目经理施工队长技术交底：工艺、质量、安全、方案交底，并有针对性。施工过程中项目经理必须做好；施工现场质量管理检查记录，施工记录、系统试压记录、系统管道冲洗记录、隐蔽工程验收记录、系统联动控制验收记录、系统调试记录、设计变更文字记录。工程技术部需做好工程预算、成本核算、材料设备清单；材料供应部需做好材料供应计划并组织材料、设备材料需进行现场检查，不合格者不得使用。2.1消防水系统管道的施工工艺 管道的加工、预制、安装 系统中直径等于或大于100mm的管道应分段采用法兰或沟槽式连接件（卡箍）连接、水平管道上沟槽式连接件或法兰间的管道长度不宜大于20m,法兰连接处需做好防腐处理，法兰密封面应光洁，不得有毛刺及径向沟槽，螺纹法兰的螺纹应完整、无损伤；主管上法兰间的距离不应跨越3个及以上楼层。净空高度大于8m的场所内，立管上应有法兰连接。当管子公称直径小于或等于100mm时，应采用螺纹连接；连接后，均不得减小管道的通水横断面面积。 管道安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。管道螺纹加工可采用手工或电动机械加工，加工的螺纹清洁、规整、无毛刺，断丝不大于全扣数的10%，螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。管子螺纹密封面应符合现行国家标准。管子宜采用机械切割，切割面不得有飞边、毛刺。当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头； 管道的螺纹连接：螺纹连接的钢管要连接牢固接口紧固后宜露出扣螺纹，螺纹外露麻丝要用割刀清理干净。 管道的预制：为缩短工期，提高经济效益，尽可能加大预制数量，对工程特点，找出各段相同之处，采用集中预制加工组装。管子套丝、支吊架加工、管子预制加工等，在工程的始终要固定人选，确保半成品加工的一致性。 管道的安装位置应符合设计要求，管道安装要尽量做到横平竖直，水平方向的管道宜有坡度，并应坡向泄水阀。充水管道的坡度不宜小于2，准工作状态不充水管道的坡度不宜小于4。管道的中心线与梁、柱、楼板等的最小距离应符合下表的规定： 管道的中心线与粱、柱、楼板最小距离公称直径mm253240507080100125150200距离(mm)404050607080100125150200 管道支架、吊架、防晃支架的安装应符合下列要求： a、 管道应固定牢固；管道支架或吊架之间的距离不应大于下表2.51规定；管道支架或吊架之间的距离公称直径mm253240507080100125150200250距离(m)3.54.04.55.06.06.06.57.08.09.511.0b、管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合国家室内管道支架及吊架设计标准。c、管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm； d、配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m； e、当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架； f、 竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.51.8m。 喷淋管道、消火栓管道安装、套管安装a、应无裂纹、缩孔、夹渣、折叠和重皮；管道外观热镀锌管直径100MM以上的镀锌管采用卡箍、法兰连接，连接前管内应清理干净。下料时如用割刀应将管口扩口，法兰连接的管道和法兰的工作压力要满足设计要求，法兰平面一定要与管道中心线垂直，所有焊口冷却后及时刷漆。管道附件及阀门设备安装前应核验其规格、型号和质量，符合设计要求方可使用，并清理内部杂物和水文线，旋杆加黄油。管道连接时两法兰应平行（法兰应事先配对，且不可乱拉乱用）。安装坡度应符合设计及规范要求，楼板上的套管应高出地面50MM，穿过防火墙时应按要求填充防火隔热材料。热镀锌管直径100MM的镀锌应套丝连接，管套丝的螺纹应规整，断丝或缺丝不得大于螺纹丝扣的10%，所有变径部位应采用变径管箍。b、消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。每根消防竖管的直径应按通过的流量经计算确定，但不应小于100mm。c、管道穿过建筑物的变形缝时，应设置柔性短管。穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm；管道的焊接环缝不得位于套管内。套管与管道的间隙应采用不燃烧材料填塞密实。 沟槽式管件其材质应为球墨铸铁；橡胶密封圈的材质应为EPDN(三元乙丙胶)。沟槽管件 安装前的准备： a、安装机械：开孔机、滚槽机、钢管切割机。b、准备工作：待装管子（应符合国标）、扳手、游标卡尺、水平仪、润滑剂（用肥皂水或洗洁精）、木榔头、安装脚手架等。c、施工现场按设计要求装好待装管子的支架、托架。 滚槽：a、用切管机将钢管按所需长度切割，切口应平整。用砂轮机打磨掉毛刺。b、将钢管架设在滚槽机和滚槽机尾架上。c、在钢管上放置水平议，用水平议检测，使钢管处于水平位置。d、将钢管端面与滚槽机止面贴紧，使钢管中轴线与滚槽机止面呈900度。e、启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预设定沟槽深度为止，停机。a、千斤顶卸荷，取出钢管。 安装 安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则。安装过程中不可挑装、分段装，必须按顺序连续安装。以免出现段与段之间连接困难和影响管路整体性能。a、准备好符合要求的已预制的沟槽管段、配件和附件。b、检查橡胶密封圈是否损伤，将其套上一根钢管的顶部。c、将另一根钢管靠近已套上橡胶密封圈的钢管端部。两端处应留有一定间隙，间隙应符合标准要求。 d、将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂摸润滑剂（肥皂水或洗洁精）。 e、检查管道中轴线。f、在接口位置橡胶密封圈外侧安装上下卡箍，并将卡箍凸边卡进沟槽内。g、用手压紧上下卡箍的耳部，并用木榔头槌紧卡箍凸缘处，将上下卡箍靠紧。h、在卡箍螺孔位置穿上螺栓，并均匀轮换拧紧螺母，防止橡胶密封圈起皱。i、检查确认卡箍凸边沿圆周全部卡进沟槽内。 开孔、安装机械三通：安装机械三通的钢管应在接头支管部用开孔机。a、用链条将开孔机固定于钢管预定开孔位置处。b、启动电机转动钻头。c、操作设置在立柱顶部的手枪，转动手轮缓慢向下，并在钻头处适量添加润滑剂（以冷却保护钻头），完成钢管在三通处的开孔。d、理开孔部位钻落金属块和残渣，孔洞有毛刺，须用砂轮机打磨光滑。e、机械三通卡箍置于钢管空洞上下，注意机械三通，橡胶密封圈与空洞间隙均匀。f、紧固螺栓到位。g、安装机械四通步骤、要求同上。 水压试验： 水压试验注意事项：a、管道试压可分段、分层、分片进行。 b、当管道有压时，不得转动卡箍、螺母等部件。c、水压试验时环境温度不宜低于5，当低于5时，水压试验应采取防冻措施。d、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地或与系统一起进行水压强度试验和水压严密性试验。 压力试验：a、 水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。b、当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的15倍，并不应低于1.4MPa；c、当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。 水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h，应无泄漏。系统试压完成后，应及时拆除所有临时盲板及试验用的管道，并填写试压记录。3. 防排烟系统施工方法、安装调试方案3.1 工艺流程：安装准备预制加工吊架安装干管安装手动放风安装支管安装系统试压调试3.2 风管安装（1）风管安装前，必须使风管洁净后方可预组装。（2）风管支吊架应按图埋设，不得在风口、阀门、三通处。（3）风管吊装按国家规范规定执行，宜短不宜长。（4）每个系统安装完毕后，要全面检查密封填料的敷设情况如有未敷或未敷平年，必须再次补敷或敷平，不得有少许遗漏，并做漏光、漏风检验。3.3 风机安装（1）各类风机到货后，应协调同业主、监理对其型号、规格包装箱号进行核对，并开箱检查，对零件、附件、设备、合格证、说明书及装箱单进行全面清点，看数量是否齐全，有无损伤，并做好记录。（2）风机安装前，其基础的各部位、水平度、标高、中心线等应符合设计要求。就位前，应将底座的污物、泥土和杂质清理干净。预留空洞灌浆前应清除内部的杂物。灌浆应用细石混凝土，其强度应碧基础的强度高一级，并立捣实严密，地脚螺栓不得歪斜。通风机座底若不用减震装置，直接安放在基础上，应用垫铁找平，固定风机的地脚螺栓柱，除应带有垫圈外，并应由防松装置。（3）风机试运转时间不得小于2h，叶轮旋转方向必须正确，并且不应与机壳相摩擦。3.4 风口安装（1）风口与风管的连接应严密牢固，边宽与建筑饰面贴实。外表应平整，不变形，调节应灵活。风口水平安装水平度的偏差不应大于千分之三，风口垂直安装其直度的偏差不应大于千分之二。（2）同一厅室房间内相同风口的高度应一致，排列整齐。各类风口的安装其表面应平整，线条清晰，无扭曲、变形等。3.5 通风系统调试（1）准备工作（2）成立设计、施工、建设单位、监理组成调试小组，按设计要求制定出切实可行的调试方案。（3）齐备调试所需的仪器、仪表和必要工具。（4）电源准备就绪后，即可按计划进行运转和调试。（5）开风机之前，将风道和风口本身的调节阀门，放在全开位置，开启风机进行风量测定与调整。（6）风口风量测度可用风速仪，用定点法或匀速移动法测出平均风速，计算出风量。4主要检测检测措施4.1检测所需引用参考的规范性文件：建筑工程施工质量验收统一标准GB50300-2001自动喷水灭火系统设计规范GB50084-2001自动喷水灭火系统施工及验收规范GB50261-96建筑给水排水及采暖工程施工质量验收规范GB50242-2002水喷雾灭火系统设计规范GB50219-95建筑电气工程施工质量验收规范GB50303-2002火灾自动报警系统设计规范GB50116-98火灾自动报警系统施工验收规范GB50166-92民用建筑电气设计规范JGJ/T16-92高层民用建筑设计防火规范GB50045-95（2001版）建筑灭火器配置设计规范GBJ140-90（1997年修订版）通风与空调工程施工质量验收规范GB50243-2002采暖通风与空气调节设计规范GBJ19-87(2001)年版建筑电气工程施工质量验收规范GB50303-2002等现行有关消防工程施工验收的规范及工程。4.2检测人员的组成施工完工后，我方将组织消防各个专业的消防技术人员和施工检验丰富的技术工人，依法对建筑工程的消防系统的各项指标进行检测检查。4.3检测的基本条件：由具备消防安装施工资质的施工单位施工完成后，检测前应具备：(1) 调试后正常运行，已经连续运行时间应达到15天-30天，有符合行业要求的系统运行记录；(2) 系统竣工调试报告及完备的竣工技术文件。4.4检测的基本内容：(1)消防控制室位置，并测绘系统设备设置平面布置图；(2) 消防用电设备电源的自动切换功能，切换试验3次均应正常； (3)火灾自动报警控制系统的基本功能：火灾报警控制器应按下列要求进行功能抽验：1)实际安装数量在5台以下者，全部抽验；2)实际安装数量在6台-10台者，抽验5台；3)实际安装数量超过10台者，按实际安装数量30-50的比例，但不少于5台抽验。火灾探测器(包括手动报警按钮)应按下列要求进行模拟火灾响应试验和故障报警抽验：1)实际安装数量在100只以下者，抽验10只；2)实际安装数量超过100只，按实际安装数量510的比例，但不少于10只抽验，试验均应正常。(5)室内消火栓系统的功能应在出水压力符合现行国家有关建筑设计防火规范的条件下进行，并应符合下列要求：1)工作泵、备用泵转换运行1次3次；2)消防控制室内操作启、停泵1次3次；3)消火栓处操作启泵按钮按5-10的比例抽验。(6)自动喷水灭火系统的抽验，应在符合现行国家标准的条件下，抽验下列控制功能：1)工作泵与备用泵转换运行1次3次；2)消防控制室内操作启、停泵1次3次；3)水流指示器、闸阀关闭器及电动阀等按实际安装数量的10-30的比例进行末端放水试验。(7)通风空调和防排烟设备应按10-20抽验联动控制功能，其控制功能及信号均应正常。(8)消防电梯应进行1次2次的人工和自动控制功能及信号的检验。(9)火灾应急广播设备的抽验应按实际安装数量的10-20进行下列功能检验(各项功能应正常语音清晰)：1)在消防控制室选区、选层广播；2)共用的扬声器强切试验；3)备用扩音机控制功能试验。(10)消防通讯设备的检验应符合下列要求(各项功能应正常并语音清晰)：1)对讲电话进行1次3次通话试验；2)电话插孔按5-10进行通话试验；3)消防控制室与119台进行1次-3次通话试验，(11)强制切断非消防电源功能试验。(12)检测汉化图形化的CRT显示、中文屏幕菜单等功能，并进行操作试验。(13)检测消防控制室显示火灾报警信息的一致性可靠性。(14)火灾自动报警系统的电磁兼容性防护功能。(15)智能型火灾探测器的性能、数量及安装位置；普通型火灾探测器的数量及安装位置。(16) 公共广播与消防广播系统共用时，应满足现行消防规范、标准要求。三确保工程质量的技术组织措施1.质量目标根据本工程的规模和质量要求，结合我公司工程施工能力和质量管理水平，保证工程质量达到合格标准。施工过程中的质量保证措施a、施工中严格按设计图纸、国家现行施工验收规范和施工操作规程、施工组织设计及单项工程施工作业指导书精心组织、科学施工，以达到一次成优的目的。b、严格执行质量检查及验收制度，严格执行技术交底制度和“三检”制度，实行质量一票否决权，上道工序不合格，坚决不得进入下道工序的施工。c、隐蔽工程必须做好隐蔽预检记录。专业质检员必须做好复检工作，再请业主及监理检验合格后签字认可，才能进行隐蔽工程的施工。d、做好各工序及半成品的保护，由道工序的操作者必须对下道工序操作者进行成品保护交底，下道工序的操作者是上道工序的保护者，不得以任何借口损坏前一道工序的产品。e、及时准确地收集质量保证原始资料，并认真作好整理归档工作，各类资料的收集整理应与工程施工同步。 隐蔽工程的质量保证措施a、制订隐蔽工程施工作业指导书，并做好技术交底工作，使工人在干前明确操作工艺、质量标准，以保证隐蔽工程的施工质量。b、在施工中对隐蔽工程（预埋件、预留孔洞等）实施“三检”制度，即自检、互检、专职检，并认真填写检查制度，对不符合质量要求的不予验收，不准进入下道工序施工。c、做好隐蔽工程验收工作。由施工员认真检查隐蔽工程质量，并办理隐蔽工程验收记录，专职质检员进行复检，复检合格后请业主及监理人员检验认可。d、在下道
