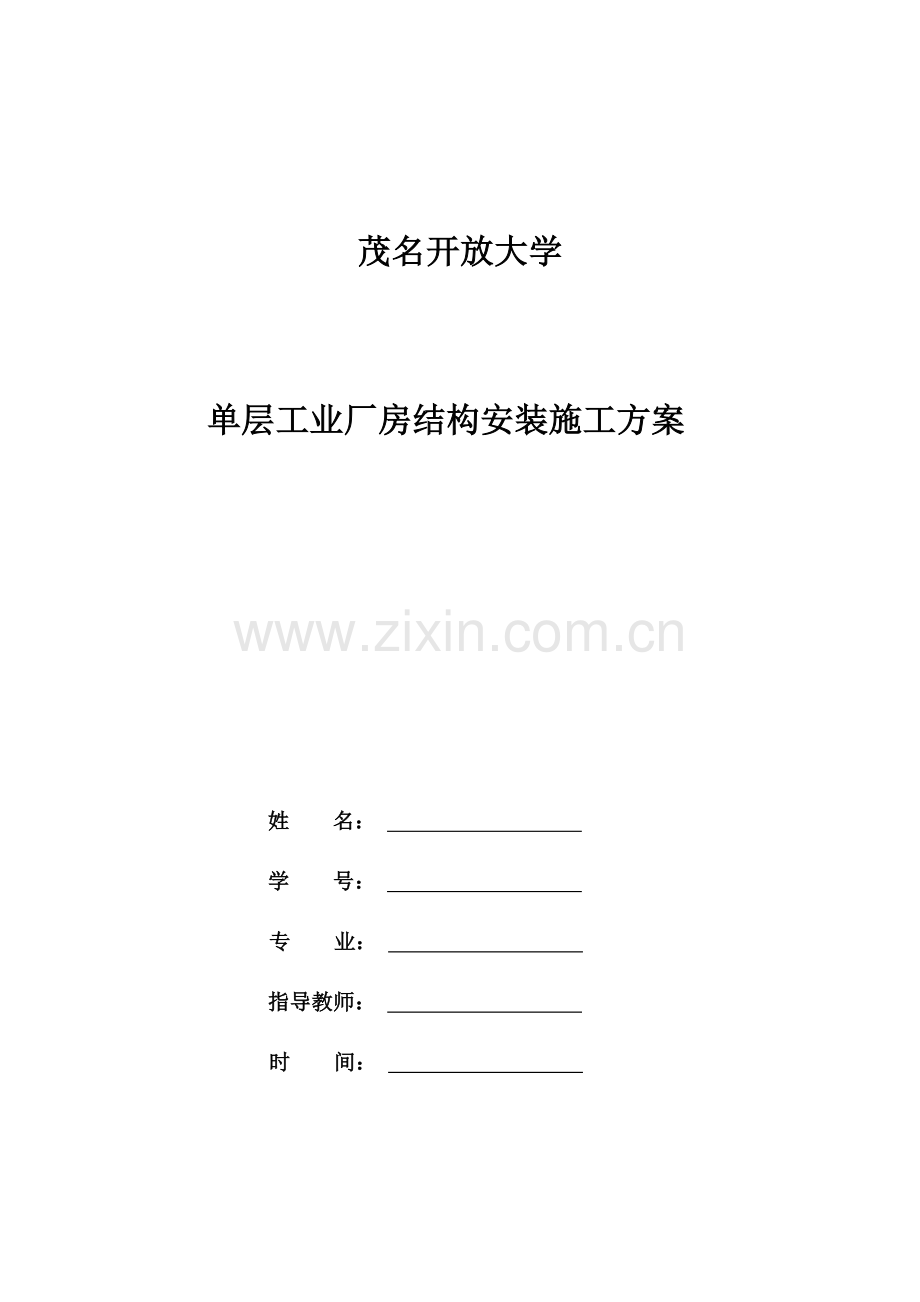

茂名开放大学单层工业厂房结构安装施工方案姓 名： 学 号： 专 业： 指导教师： 时 间： 目录一.编制依据3二、工程概况3三、施工准备4四、结构安装前的准备工作7五、结构吊装方法7六、结构构件吊装工艺及机械的选择81、柱82、梁123、屋架吊装144、屋面板17七、起重机开行路线及构件的平面布置18八、焊接和焊接验收18九、文明施工20十、质量保证措施20十一、安全保证措施211、吊装工程的安全技术要点212、安全技术的一般规定213、防止高空坠落224、防止起重机倾翻235、防吊装结构失稳246、防止触电24一.编制依据1.装配式单层厂房结构吊装设计书。2.茂名凯达设计院设计指导书及设计施工图概况。3.在施工中严格按照国家规定的标准技术、机械设备装备及管理制度。4.国家和行业现行施工规范及验收规范、技术规程、标准以及省市关于建筑施工管理的有关规定。二、工程概况本工程为机具厂房工程，位于茂名市茂南区茂南高山开发区43号。总投资2132万元，该工程设计单位为茂名凯达建筑设计所。施工单位为茂名市泽旭建筑工程有限公司、监理单位为茂名市西卡建设监理公司，开工日期为2017年5月10日。工期为200天。设计为单跨单层框架钢结构，厂房长41m，柱距6m，共有9个节间，钢屋架。厂房的平、剖图如图所示。本项目厂房做法：屋面采用0.5mm厚W750型彩色压型钢板及收边包角，单脊双坡排水。墙体采用灰砂砖砌筑围护、钢筋混凝土梁、柱。主要吊装工程量为16.6m钢屋架，钢屋架重61.4KN，共8个，标高5.5m。三、施工准备1.场地检查 场地检查包括比如起重机开行道路是否平整坚实，运输方便；构件堆放场地是否平整坚实，起重机回转范围内无障碍物，电源是否接通等等。2.基础准备装配式钢筋混凝土柱基础一般设计成杯形基础，且在施工现场就地浇注。在浇注杯形基础时，应保持定位轴线及杯口尺寸准确。在吊装前要在基础杯口面上弹出建筑物的纵、横定位线和柱的吊装准线，作为柱对位、校正的依据。如吊装时发生有不便于下道工序的较大误差，应进行纠正。基础杯底标高，在吊装前应根据柱子制作的实际长度（从牛腿面或柱顶至柱脚尺寸），进行一次调整。调整方法是测出杯底原有标高（小柱测中间一点，大柱测四个角点），再量出柱的实际长度，结合柱脚底面制的误差情况，计算出标底标高调整值，并在杯口内标出，然后用1：2水泥砂浆或细石混凝土（调整值大于20mm）将杯底垫平至标志处。3.机具和人员准备吊装施工期间，劳动力及有关机具满足施工要求。有常用的起重机供选择。1.机具准备 机具准备包括起重机的选择和用具准备。起重机的选择已在前面相应处讲述2. 人员准备施工人员，技术人员，放线员，质量人员，监理人员，车辆、施工机械人员，管理人员，测量人员，安全人员，焊接人员，其他人员。4.作好“三通一平”有时现场需要引入热通、气通、话通。总之，应按施工组织设计要求，事先完成。确定施工用水：现场机械用水量极小，故不考虑，仅考虑工程用水和施工现场生活用水，按现场面积在25ha以内的消防用水量1015L/S考虑，取Q= 10L/S ， 选用100焊接钢管按平面图埋地铺设环形管网， 建筑物设地下消火栓四处。通讯：为了作好全方位的指挥、协调、 调度和控制等工作，施工现场办公室拟装电话机一部，BP机若干，用于对外通讯联系。工地内部通讯用5只对讲机， 吊车司机和吊装指挥各一只，两名施工员各一只，工地办公室一只。基本平整场地，并采取自然放坡，便于雨水有组织排放。修整场地内循环道路，方便各种材料运进现场和作业人员进场。5.测量放线：任务是把图纸上所设计好的建筑物、构筑物及管线等测设到地面上或实物上，并用各种标志表现出来，以作为施工的依据，同时应做好工作准备；对测量仪器进行检验和校正；了解设计意图；熟悉并校核施工图纸；校核红线桩与水准点；制定测量放线方案。6.组织施工队伍：建立施工管理机构，制定施工管理措施和目标责任制，与劳务作业层签订劳务承包合同，完善劳动安全、保护和保险事宜。对全体施工人员进行质量、进度、技术、安全治安交底。7.搭设临时设施：现场生活和生产用的临时设施，在布置安排时，要遵照当地有关规划布置。如房屋的间距、标准是否符合卫生和放火要求，污水和垃圾的排放是否符合环境的要求等；为了施工方便和安全，对于指定的施工用地的周界，应用围栏围挡起来，围挡的形式和材料及高度应符合市容管理的有关规定和要求，在主要入口处设明标牌，标明工程名称、施工单位、工地负责人等；各种生产、生活用的临时设施，包括各种仓库、混凝土搅拌站、预制构件场、机修站、各种生产作业棚、办公用房、宿舍、食堂、文化生活设施等，均按批准的施工组织设计规定的数量、标准、面积、位置等要求组织修建。大、中型工程可分批分期修建。此外，在考虑施工现场临时设施的搭设时，应尽量利用原有建筑物，尽可能减少临时设施的数量，以便节约用地，节省投资。8.编制材料计划根据工程施工顺序的先后，提前3 天向公司材料科提供材料采购计划，在完成试验、检验工作后陆续组织进场，以确保施工的顺利进行。1、建筑材料的准备主要是根据工料分析，按照施工进度计划的使用要求以及材料储备定额和消耗定额，分别按材料名称、规格、使用时间进行汇总，编出建筑材料需要量计划，建筑材料的准备包括：三材（钢材、木材、水泥）、地方材料、装饰材料的准备。准备工作应根据材料的需要量计划，组织货源，确定加工，供应地点，和供应方式，签订物资供应合同。同时注重材料的储备，应遵循按工程进度分期分批进行，做好现场保管工作、现场堆放合理，并做好技术试验和检验工作，一律不得使用不合格建筑材料和构件。四、结构安装前的准备工作（1）在厂房施工现场，构件吊装前要运到吊装地点就位，支垫位置要正确，装卸时吊点位置要符合设计要求。（2）堆放构件的场地应平整坚实。（3）构件就位时，应根据设计的受力情况搁置在垫木或支架上，并应保持稳定。五、结构吊装方法钢屋架在工厂制作好后，由汽车运到现场吊装。屋盖系统包括屋架、檩条和屋面板。各构件吊装过程为：绑扎吊升对位临时固定校正最后固定四、起重机的选择和工作参数的计算结构吊装采用汽车式起重机QY16型，吊装主要构件的工作参数为：屋架采用两点绑扎吊装。要求起重量Q=Q1+Q2=（61.4+3.0）KN=64.4KN要求起重高度见图H=h1+h2+h3+h4=（5.5+0.3+2.7+3.0）m=11.5m因起重机能不受限制地开到吊装位置附近，所以不需验算起重半径R。钢屋架就位后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢屋架不变形为最佳状态，达到要求后即进行吊升旋转到设计位置，再由人工在地面拉动预先扣在大梁上的控制绳，转动到位后，即可用板钳来定柱梁孔位，同时用高强螺栓固定。并且第一榀钢屋架应增加四根临时固定揽风绳，第二榀后的大梁则用屋面檀条及连系梁加以临时固定，在固定的同时，用吊锤检查其垂直度，使其符合要求。钢屋架的检验主要是垂直度，垂直度可用挂线球检验，检验符合要求后的屋架再用高强度螺栓作最后固定。在吊装钢架前还须对柱进行复核，采用葫芦拉钢丝绳缆索进行检查，待大梁安装完后方可松开缆索。对钢屋架屋脊线也必须控制。使屋架与柱两端中心线等值偏差，这样各跨钢屋架均在同一中心线上。 六、结构构件吊装工艺及机械的选择起重机的选择主要是根据厂房跨度、构件重量、吊装高度、现场条件及现有设备等确定，本工程结构采用履带式起重机，吊装主要构件工作参数为：1、柱A、吊装工艺柱的安装过程包括绑扎、起吊、就位、临时固定、校正和最后固定等工序。 （1）绑扎：一般13t以下的中小型柱绑扎一点，细长柱或重型柱应两点绑扎；常用的索具有吊索、卡环、柱销、横吊梁等。 一点绑扎法：绑扎位置一般在牛腿下；工字形截面和双肢柱，绑扎点应选在实心处，否则，应在绑扎位置用方木垫平。常用的绑扎法有： A、斜吊绑扎法：这种方法是将柱置于平卧状态下，不需翻身即可直接绑扎起吊。柱起吊后呈倾斜状态，吊索在柱的宽面上，起重钩可低于柱顶。当柱身长、平放时柱的抗弯刚度能满足要求，或起重杆长度不足时可采用此法进行绑扎。B、直吊绑扎法：经验算当柱平放起吊的抗弯强度不足时，需将柱翻身，然后起吊。这种绑扎方法是用吊索绑穿柱身，从柱子宽面两侧分别扎住卡环，再与横吊梁相连。它的优点是，柱翻身后刚度大，抗弯能力强，起吊后柱与基础杯底垂直，容易对位。由于吊钩需在柱顶之上，所以需要较大的起吊高度。如图2.2所示。两点绑扎法：当柱较长、一点绑扎抗弯刚度不足时，可采用两点绑扎起吊。在确定绑扎位置时，应使两根吊索的合力作用线高于柱子的重心处，即下吊点到柱重心的距离大于上吊点到柱重心的距离。这样，柱在起吊过程中，柱身可以自行转为直立状态。另外，下吊点还应满足解除吊索的方便要求，所以下吊点位置必须大于柱底部插入杯口的深度。 （2）起吊：柱的起吊方法应根据柱的重量、长度、起重机的性能和现场情况而定。旋转法：采用旋转法吊装柱时，柱的绑扎点、柱脚中心与柱基础中心三者宜位于起重机的同一工作幅度的圆弧上。起吊时，起重臂边升钩边回转，柱顶随起重钩的运动，也边升起边回转，而柱脚的位置 在柱的旋转过程中是不移动的。当柱由水平转为直立后，起重机将柱吊离地面，旋转至基础上方，将柱插入杯口。用旋转法吊装时，柱在吊装过程中所受震动较小，生产率较高，但对起重机的机动性能要求较高。采用自行式起重机吊装时，宜采用此法。柱的绑扎点、柱脚、柱基中心三者在同一工作幅度圆弧上，称三点共弧。当场地受限制时，也可采取两点共弧，即绑扎点与杯基中心，或柱脚中心与杯基中心共弧。滑行法：采用滑行法吊装时，柱的绑扎点宜靠近基础。起吊时，起重臂不动，仅起重钩上升，柱顶也随之上升，而柱脚则沿地面滑向基础，直至柱身转为直立状态，起重钩将柱提离地面，对准基础中心，将柱脚插入杯口。用滑行法吊装时，柱在滑行过程中受到振动，对构件不利，但滑行法对起重机械的机动性要求较低，只需要起重钩上升一个动作。因此，当采用独立拔杆、人字拔杆吊装柱时，常采用此法。另外对一些长而重的柱，为便于构件布置及吊升，也常采用此法。双机台吊：当柱重量较大，一台起重机吊不动时，可采用双机（或多机）台吊。这是用小机械吊大柱的一个有效的方法。（3） 对位与临时固定：柱脚插入杯口后，并不立即降至杯底，而是停在离杯底3050mm处进行对位，对位的方法，使用八只木楔或刚楔从柱的四边放入杯口，并用撬棍撬动柱脚，使柱的安装中心线对准杯基口上的安装中心线，并使柱基本保持垂直。对位后将八只楔块略打紧，放松吊钩，让柱靠自重沉至杯底，再检查一下安装中心线对准的情况，若已符合要求，即将楔块打紧，将柱临时固定。当柱较高，杯口深度与柱长之比小于1/20时，或柱有较大的牛腿时，除采用八只楔块临时固定外，必要时应增设缆风绳拉锚或用斜撑来加强临时固定。（4）校正：柱的校正包括三方面的内容：即平面位置、标高及垂直度。柱的标高校正在杯基杯底抄平时已经完成，而柱平面位置的校正则在柱对位时也已完成。因此，在柱临时固定后，仅需对柱进行垂直度的校正。 （5）最后固定：柱校正后，应立即进行最后固定。最后固定的方法，是在柱脚与杯口的空隙中灌注细石混凝土。所用混凝土的强度等级可比原构件的混凝土强度等级提高一级。混凝土的灌注分两次进行。第一次：灌注混凝土至楔块下端。第二次：当第一次灌注的混凝土达到设计强度等级的25%时，即可拔除楔块，将杯口灌满混凝土。第一次灌注后，柱可能出现新的偏差，其原因可能是捣混凝土时碰动了楔块，或木楔因受潮变形膨胀程度不同引起的，故在第二次灌注前，必须对柱的垂直度进行复查。B、柱的吊装参数：最长最重的柱子Z2，重6.4t，长13.10m要求起重量 Q=Q1+Q2=6.4+0.2=6.6t要求起重高度H=h1+h2+h3+h4=0+0.3+8.2+2=10.5m现初选用W1-100型履带式起重机，起重机臂长23m，当Q=6.6t时相应的起重半径R=14.5m，起重高度H=19m10.5m，满足吊装柱子的要求。由此选用W1-100型履带式起重机，起重机臂长23m，其中半径不大于12m处吊柱子。2、梁A、梁的吊装工艺吊车梁的类型有T型、鱼腹型和组合型，长度一般为612m，重量约35t。当杯口内二次浇筑的混凝土强度达要求强度的75%时，即可进行吊车梁的安装，其安装内容包括绑扎、起吊、就位、校正和最后固定。与其他构件比较，梁的吊装较简单。 （1）绑扎、起吊和就位：绑扎点可设在离两端约1/5梁跨处，绑扎两点对称位置，两根起重索应等长，这样吊车梁起吊后能基本保持水平。对位时不宜用撬杠在纵轴方向撬动吊车梁，因柱在此方向刚度较差。一般吊车梁不需采取临时固定措施。但当梁高宽比大于4时，除用铁块垫平外，可用铁丝临时绑在柱上，以防倾倒。（2） 校正和最后固定：吊车梁的校正工作可在屋盖结构吊装前进行，但最好在屋盖吊装后进行，并应考虑屋架、支撑等构件安装时可能引起的柱的变位，而使吊车梁移动。 吊车梁的吊装是否准确，应从其平面位置、垂直度和标高进行检查。吊车梁的标高主要取决牛腿面的标高，这在杯底抄平时已进行调整，如仍有误差，可在安装轨道时进行调整。吊车梁的垂直度一般可用靠尺、线锤进行测量，如偏差超过规定值，可在支座处加铁片垫平。 吊车梁平面位置的校正，包括轴线和跨距两项，实际上就是对吊车梁吊装中心线的校正。 吊车梁吊装中心线的校正，首先应根据车间的定位轴线，定出吊车梁吊装中心线在地面上的位置，并检查两列吊车梁的跨距是否与设计相符。其次，用经纬仪自车间两端将地面上的吊车梁吊装中心线投影到两端的柱上，据此检查、校正两端吊车梁的吊装偏差。然后再在已校正的两端吊车梁上架设经纬仪或拉通线，逐根校正中间各根吊车梁的吊装中心线的偏差。 吊车梁吊装中心线的校正，也可在厂房结构吊装完毕后，将每一根柱子的吊装中心线投影到吊车梁顶面处的柱身上，按设计规定的吊车梁吊装中心线的距离来逐根校正。纠正吊车梁吊装中心线偏差的办法，可用撬杠来拨动吊车梁。吊车梁校正后，应立即用电焊将其最后固定。B、梁的吊装参数 采用两点绑扎吊装。要求起重量Q=Q1+Q2=5.02+0.3=5.32t要求起重高度H=h1+h2+h3+h4=7.8+0.3+2.6+3=13.7m现初选用W1-100型履带式起重机，起重机臂长为23m，查表得当起重量Q=5.32t时，起重半径R=16.3m，其中高度H=19m13.7m，故满足吊装屋架的要求。由此可按柱的选择方案选用W1-100型履带式起重机，起重机臂长为23m在起重半径16.3m范围内。3、屋架吊装A、屋架吊装工艺1、单层工业厂房的钢筋混凝土结构屋架，一般是在现场平卧叠浇。屋架跨度大，厚度较薄，平面外刚度差，因此吊装过程与其他构件不太一样。屋架吊装过程包括绑扎，、扶直（翻身）、就位，吊升、对位、临时固定、校正和最后固定等。（1）绑扎：屋架的绑扎点应选在上弦节点处或其附近，对称于屋架中心，各吊索拉力的合减少屋架的起吊高度及所受横向压力，可采用横吊梁。屋架的绑扎方法如图，另外为防止屋架在空力作用点高于屋架重心，绑扎时吊索与水平夹角不宜小于45，以免屋架承受过大的横向压力。必要时，为中任意转动，屋架两端应加拉绳。吊点数目、位置与屋架的跨度和形式有关。一般当屋架跨度小于18m时，采用两点绑扎；跨度大于18m时，采用四点绑扎；跨度大于30m时，应考虑采用横吊梁以减少轴向压力；对刚度较差的组合屋架，因下弦不能承受压力，也宜采用横吊梁四点绑扎。（2）扶直与就位：屋架一般是在现场平卧叠浇预制，吊装前先要翻身扶直，然后才能吊放至指定地点就位。按起重机与屋架的相对位置不同，扶直屋架有两种方法。正向扶直：扶直时起重机位于屋架下弦一边，将钓钩对准上弦中点，钩好吊索，收紧吊钩，再略抬起吊臂，使上下榀屋架分开，接着升钩、起臂、市屋架以下弦为轴慢慢转为直立状态。反向扶直：起重机位于屋架上弦一边，吊钩对准上弦中点，随着升钩、降臂，使屋架绕下弦转动而直立。一般工地大多采用正向扶直屋架，因升臂操作比降臂方便、安全。屋架扶直后即进行排放。排放的位置与起重机的性能和安装方法有关，应尽量少占场地，便于安装，且应考虑屋架的安装顺序、两头朝向等问题。一般靠柱边斜放，或以35榀为一组平行于柱边排放，排放范围在布置预制构件平面图时应加以确定。如排放位置与屋架预制位置在起重机开行路线同一侧时，称为同侧排放；而排放位置与屋架预制位置分别在起重机两边时，称为异侧排放。（3） 吊升、对位、临时固定：屋架吊起后应基本保持水平。屋架在空中旋转，是由吊装工人在地面上以拉绳控制的。第一榀屋架吊装就位，在支座处焊接后，应用四根缆风绳从两边将屋架拉牢，加以临时固定，若有抗风柱，可与抗风柱连接固定。第二榀屋架吊装就位，在支座处焊接后，可用两根工具式支撑与第一榀屋架联系。待屋架校正，最后固定，并安装了屋架间的连接支撑，构成一个稳定的空间体系，才能将支撑取下。如果屋架较重，一台起重机吊不动，可采用双机台吊。（4）校正、最后固定：屋架校正包括检查和校正垂直偏差。规范规定：屋架上弦对通过两端支座中心的垂直面偏差不得大于h/250（h为屋架高度），检查时采用线锤或经纬仪，用工具式支撑校正。B、屋架吊装参数 采用两点绑扎吊装。要求起重量Q=Q1+Q2=4.46+0.3=4.76t要求起重高度H=h1+h2+h3+h4=11.34+0.3+2.6+3=17.24m现初选用W1-100型履带式起重机，起重机臂长为23m，查表得当起重量Q=4.76t时，起重半径R=14.5m，其中高度H=19m17.24m，故满足吊装屋架的要求。由此可按柱的选择方案选用W1-100型履带式起重机，起重机臂长为23m在起重半径14.5m范围内。4、屋面板A、屋面板的吊装工艺屋面板一般预埋有吊环，用带钩的吊索钩住吊环进行吊装。屋面板的安装顺序，应自檐口两边左右对称地逐块铺向屋脊，避免屋架受力不均。屋面板对位后，立即用电焊固定。 B、屋面板吊装参数 要求起重量Q=Q1+Q2=1.35+0.2=1.55t要求起重高度H=h1+h2+h3+h4=14.34+0.3+0.24+2.5=17.38m吊装高跨跨中屋面板时，采用W1-100型履带式起重机，最小起重臂长度时的起重臂仰角=55.7所需最小起重臂长度Lmin=h/sina+（f+g）/cosa=22.35m选用W1-100履带式起重机，起重臂长23m，仰角56，吊装屋面板时的起重半径R=F+Lcosa=14.16m查W1-100履带式起重机的性能曲线，当L=23m，R=14.5m时，Q=2.2t1.55t，H=17.5m17.38m，满足吊装高跨度跨中屋面板的要求。七、起重机开行路线及构件的平面布置起重机的起重半径为7.4m，吊装屋架及屋盖结构中其他构件时，起重机均跨中开行。屋架因直接从工厂运到工地，卸载时直接按平面布置图放置，便于吊装。所以屋架的平面布置没有预制阶段平面布置，直接进入吊装阶段平面布置屋架采用斜向排放。第一步，确定起重机的开行路线和停机点。起重机跨中开行，在开行路线上定出吊装每榀屋架的停机点。第二步，确定屋架的排放位置。定出P-P线、Q-Q线，并定出H-H线，把屋架排放在P-P线与Q-Q线之间，中间在H-H线上。如图八、焊接和焊接验收1.对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。2.焊接工艺评定应按国家现行的建筑钢结构焊接规程3.焊工应经过考试并取得合格证后方可从事焊接工作。合格证应注明施焊条件、有效期限焊工停焊时间超过6个月，应重新考核。4.焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。5.焊丝、焊钉在使用前应清除油污、铁锈。6.施焊前，焊工应复查焊件接头质量和焊区的处理情况。当不符合要求时，应经修整合格后方可施焊。7.角焊缝转角处宜连续绕角施焊，起落弧点距焊缝端部宜大于10.0mm；角焊缝端部不设置引弧和引出板的连续焊缝，起落弧点距焊缝端部宜大于10.0mm，弧坑应填满。8.多层焊接宜连续施焊，每一层焊道焊完后应及时清理检查，清除缺陷后再焊。9.焊成凹形的角焊缝，焊缝金属与母材间应平过渡；加工成凹形的角焊缝，不得在其表面留下切痕。10.焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。11.焊缝同一部位的返修次数，不宜超过两次。当超过两次时，应按返修工艺进行。12.焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。检查合格后应在工艺规定的焊缝及部位打上焊工钢印。13.碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24h以后，才可进行焊缝探伤检验。14.焊缝外形尺寸应符合现行国家标准钢结构焊缝外形尺寸的规定。15.焊接接头内部缺陷分级应符合现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级的规定，焊缝质量等级及缺陷分级应符合表的规定。九、文明施工1、施工开始前，根据现场情况，与甲方协商，根据当地有具体情况协商解决食宿问题，并制定切实可行的文明施工条例。创建标准化施工工地。2、施工用电及供电线路是施工的重要组成部分，应根据施工设施布置情况，保证一次定位，根据需要采取隔离保护措施。3、施工现场应挂牌展示下列内容:(1)各职务岗位责任;(2)安全生产规章;(3)防火安全责任.4作为文明施工的日常内容，施工班组每日收工前必须清理本班组施工区域，以保证施工现场清洁。十、质量保证措施1、开工前做好技术、质量交底，让施工人员心中有数，树立质量第一的观念。2、根据施工技术要求，做好施工记录，贯彻谁施工谁负责的精神，凡上道工序不合格，下道工序不予施工，各工序之间互检合格后方可进行下道工序施工。对重要工序专职质检员检查认可后方可继续施工。做到层层把关，相互监督。3、定期检测测量基线和水准点标高。施工基线的方向角误差不大于12”。施工基线的长度误差不大于1/1000。基线设置时，转角用经纬仪施测，距离采用钢尺测距，并由质检校可读核。坐标点采用牢靠保证措施，严禁碰撞和扰动。4、严格按国家相关规范执行。十一、安全保证措施1、吊装工程的安全技术要点伴随着工业化建筑和大跨建筑的发展，吊装工程越来越多，而且吊装的构件形式、吊装所使用的机具及吊装的方式方法都趋向于多样化、复杂化。因此，吊装工程的安全技术十分重要。现将不同吊装工程的安全技术要点介绍如下，供同仁参考。2、安全技术的一般规定（1）吊装前应编制施工组织设计或制订施工方案，明确起重吊装安全技术要点和保证安全的技术措施。（2）参加吊装的人员应经体格检查合格。在开始吊装前应进行安全技术教育和安全技术交底。（3）吊装工作开始前，应对起重运输和吊装设备以及所用索具、卡环、夹具、卡具、锚碇等的规格、技术性能进行细致检查或试验，发现有损坏或松动现象，应立即调换或修好。起重设备应进行试运转，发现转动不灵活、有磨损的应及时修理；重要构件吊装前应进行试吊，经检查各部位正常后才可进行正式吊装。3、防止高空坠落（1）吊装人员应戴安全帽；高空作业人员应佩安全带，穿防滑鞋，带工具袋。（2）吊装工作区应有明显标志，并设专人警戒，与吊装无关人员严禁人内。起重机工作时，起重臂杆旋转半径范围内，严禁站人或通过。（3）运输、吊装构件时，严禁在被运输、吊装的构件上站人指挥和放置材料、工具。（4）高空作业施工人员应站在操作平台或轻便梯子上工作。吊装层应设临时安全防护栏杆或采取其他安全措施。（5）登高用梯子、临时操作台应绑扎牢靠；梯子与地面夹角以6070为宜，操作台跳板应铺平绑扎，严禁出现挑头板。（6）高空往地面运输物件时，应用绳捆好吊下。吊装时，不得在构件上堆放或悬挂零星物件。零星材料和物件必须用吊笼或钢丝绳、保险绳捆扎牢固后才能吊运和传递，不得随意抛掷材料物体、工具，防止滑脱伤人或意外事故。（7）构件必须绑扎牢固，起吊点应通过构件的重心位置，吊升时应平稳，避免振动或摆动。（8）起吊构件时，速度不应太快，不得在高空停留过久，严禁猛升猛降，以防构件脱落。（9）构件就位后临时固定前，不得松钩、解开吊装索具。构件固定后，应检查连接牢固和稳定情况，当连接确定安全可靠，才可拆除临时固定工具和进行下步吊装。（10）风雪天、霜雾天和雨天吊装应采取必要的防滑措施，夜间作业应有充分照明。4、防止起重机倾翻（1）起重机行驶的道路必须平整、坚实、可靠，停放地点必须平坦。（2）起重机不得停放在斜坡道上工作，不允许起重机两条覆带或支腿停留部位一高一低或土质一硬一软。（3）起吊构件时，吊索要保持垂直，不得超出起重机回转半径斜向拖拉，以免超负荷和钢丝绳滑脱或拉断绳索而使起重机失稳。起吊重型构件时应设牵拉绳。（4）起重机操作时，臂杆提升、下降、回转要平稳，不得在空中摇晃，同时要尽量避免紧急制动或冲击振动等现象发生。未采取可靠的技术措施和未经有关技术部门批准，起重机严禁超负荷吊装，以避免加速机械零件的磨损和造成起重机倾翻。（5）起重机应尽量避免满负荷行驶；在满负荷或接近满负荷时，严禁同时进行提升与回转(起升与水平转动或起升与行走)两种动作，以免因道路不平或惯性力等原因引起起重机超负荷而酿成翻车事故。（6）当两台吊装机械同时作业时，两机吊钩所悬吊构件之间应保持5m以上的安全距离，避免发生碰撞事故。（7）双机抬吊构件时，要根据起重机的起重能力进行合理的负荷分配(吊重质量不得超过两台起重机所允许起重量总和的75，每一台起重机的负荷量不宜超过其安全负荷量的80)。操作时，必须在统一指挥下，动作协调，同时升降和移动，并使两台起重机的吊钩、滑车组均应基本保持垂直状态。两台起重机的驾驶人员要相互密切配合，防止一台起重机失重，而使另一台起重机超载。（8）吊装时，应有专人负责统一指挥，指挥人员应位于操作人员视力能及的地点，并能清楚地看到吊装的全过程。起重机驾驶人员必须熟悉信号，并按指挥人员的各种信号进行操作；指挥信号应事先统一规定，发出的信号要鲜明、准确。（9）在风力等于或大于六级时，禁止在露天进行起重机移动和吊装作业。（10）起重机停止工作时，应刹住回转和行走机构，锁好司机室门。吊钩上不得悬挂构件，并应升到高处，以免摆动伤人和造成吊车失稳。5、防吊装结构失稳（1）构件吊装应按规定的吊装工艺和程序进行，未经计算和采取可靠的技术措施，不得随意改变或颠倒工艺程序安装结构构件。（2）构件吊装就位，应经初校和临时固定或连接可靠后始可卸钩，最后固定后方可拆除临时固定工具。高宽比很大的单个构件，未经临时或最后固定组成一稳定单元体系前，应设溜绳或斜撑拉(撑)固。（3）构件固定后不得随意撬动或移动位置，如需重校时，必须回钩。6、防止触电（1）吊装现场应有专人负责安装、维护和管理用电线路和设备。（2）构件运输、起重机在电线下进行作业或在电线旁行驶时，构件或吊杆最高点与电线之间水平或垂直距离应符合安全用电的有关规定。（3）使用塔式起重机或长吊杆的其他类型起重机及钢井架，应有避雷防触电设备，各种用电机械必须有良好的接地或接零，接地电阻不应大于4，并定期进行地极电阻摇测试验。
