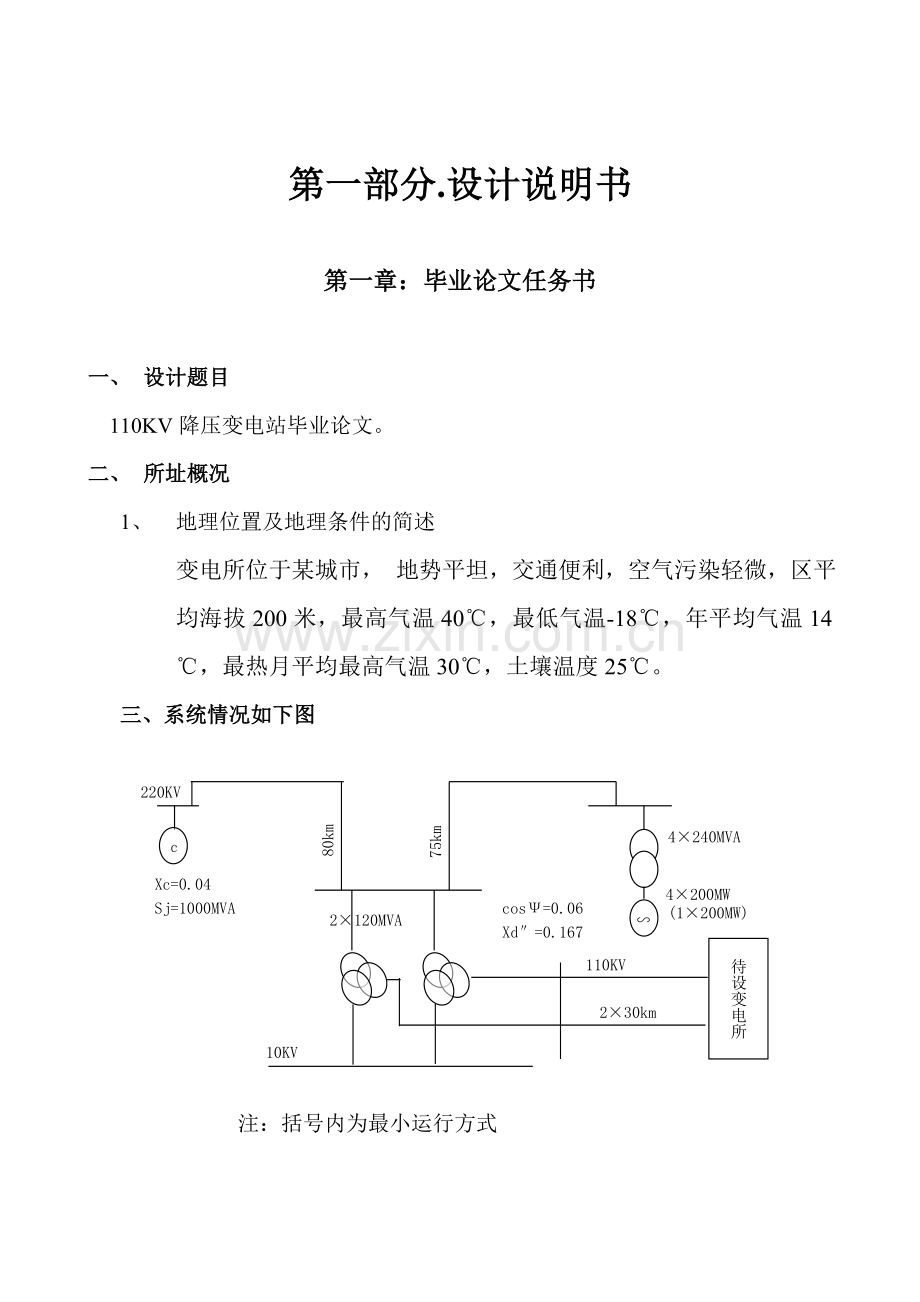

第一部分.设计说明书第一章：毕业论文任务书一、 设计题目110KV降压变电站毕业论文。二、 所址概况1、 地理位置及地理条件的简述变电所位于某城市， 地势平坦，交通便利，空气污染轻微，区平均海拔200米，最高气温40，最低气温-18，年平均气温14，最热月平均最高气温30，土壤温度25。三、系统情况如下图待设变电所10KV230km110KV4240MVA4200MW(1200MW)75km80km220KVXc=0.04Sj=1000MVA2120MVAcos=0.06Xd=0.167注：括号内为最小运行方式 四、负荷情况：电压负荷名称每回最大负荷（KW）功率因数回路数供电方式线路长度（km）35KV乡镇变160000.91架空15乡镇变270000.921架空8汽车厂43000.882架空7砖厂50000.851架空1110KV乡区变10000.93架空5纺织厂17000.891电缆3纺织厂28000.882架空7纺织厂36000.881架空4加工厂7000.91架空5 材料厂8000.92架空2五、设计任务1、 负荷分析及主变压器的选择。2、 电气主接线的设计。3、 变压器的运行方式以及中性点的接地方式。4、 无功补偿装置的形式及容量确定。5、 短路电流计算（包括三相、两相、单相短路）6、 各级电压配电装置设计。7、 各种电气设备选择。8、 继电保护规划。9、 主变压器的继电保护整定计算。六、 设计目的总体目标：培养学生综合运用所学各科知识，独立分析各解决实际工程问题的能力。第二章：负荷分析一、 负荷分类及定义1、 一级负荷：中断供电将造成人身伤亡或重大设计损坏，且难以挽回，带来极大的政治、经济损失者属于一级负荷。一级负荷要求有两个独立电源供电。2、 二级负荷：中断供电将造成设计局部破坏或生产流程紊乱，且较长时间才能修复或大量产品报废，重要产品大量减产，属于二级负荷。二级负荷应由两回线供电。但当两回线路有困难时（如边远地区），允许有一回专用架空线路供电。3、 三级负荷：不属于一级和二级的一般电力负荷。三级负荷对供电无特殊要求，允许较长时间停电，可用单回线路供电。二、 本设计中的负荷分析市镇变1、2：市镇变担负着对所辖区的电力供应，若中断供电将会带来大面积停电，所以应属于一级负荷。煤矿变：煤矿变负责向煤矿供电，煤矿大部分是井下作业，例如：煤矿工人从矿井中的进出等等，若煤矿变一旦停电就可能造成人身死亡，所以应属一级负荷。化肥厂：化肥厂的生产过程伴随着许多化学反应过程，一旦电力供应中止了就会造成产品报废，造成极大的经济损失，所以应属于一级负荷。砖厂：砖厂的生产过程与电的联系不是非常紧密，若终止电力供应，只会造成局部破坏，生产流程混乱，所以应属于三级负荷。镇区变：镇区变担负着对所辖区域的电力供应，若中止镇区变的电力供应，将会带来大面积停电，带来极大的政治、经济损失，所以应属于一级负荷。机械厂：机械厂的生产过程与电联系不是非常紧密，若中止供电，不会带来太大的损失，所以应属于二级负荷。纺织厂1、2：若中断纺织厂的电力供应，就会引起跳线，打结，从而使产品不合格，所以应属于二级负荷。农药厂：农药厂的生产过程伴有化学反应，若停电就会造成产品报废，应属于一级负荷。面粉厂：若中断供电，影响不大，所以应属于三级负荷。耐火材料厂：若中断供电，影响不大，所以应属于三级负荷。三、 35KV及10KV各侧负荷的大小1、 35KV侧：P16000+7000+4500*2+4300*2+500035600KWQ1=6000*0.48+7000*0.426+4500*0.62*2+4300*0.54*2+ 5000*0.62=19186Kvar2、 10KV侧：P21000*3+800*2+700+800*2+600+700+800*29800KWQ2=1000*3*0.48+700*0.512+800*0.512*2+800*0.54*2+ 600*0.54+700*0.48+800*0.48*2=4909.6KvarPP1+P2=35600KW+9800KW=45400KWQ=Q1+Q2=19186+4909.6=24095.6Kvar所以：S（454002+24095.62）1/251398KVA考虑线损、同时系数时的容量：S2=51398*0.8*1.05=43174.3KVA第三章 主变压器的选择（参考资料：电力工程电气设计手册电器一次部分，第五章：主变压器选择）一、主变台数的确定对于大城市郊区的一次变电所，在中、低压侧已构成环网的情况下，变电所以装设两台主变压器为宜。此设计中的变电所符合此情况，故主变设为两台。二、主变容量的确定1、主变压器容量一般按变电所建成后5-10年的规划负荷选择，并适当考虑到远期10-20年负荷发展。对城郊变电所，主变压器容量应与城市规划相结合。2、根据变电所所带负荷的性质和电网结构来确定主变压器的容量。对于有重要负荷的变电所，应考虑到当一台主变压器停运时，其余变压器容量在计及过负荷能力后的允许时间内，应保证用户的一级和二级负荷；对一般性变电所，当一台主变压器停运时，其余变压器容量应能保证全部负荷的70-80。此变电所是一般性变电所。有以上规程可知，此变电所单台主变的容量为：S=S2*0.8=43174.3*0.8=34539.48KVA所以应选容量为40000KVA的主变压器。三、主变相数选择1、主变压器采用三相或是单相，主要考虑变压器的制造条件、可靠性要求及运输条件等因素。2、当不受运输条件限制时，在330KV及以下的发电厂和变电所，均应采用三相变压器。社会日新月异，在今天科技已十分进步，变压器的制造、运输等等已不成问题，故有以上规程可知，此变电所的主变应采用三相变压器。四、主变绕组数量1）、在具有三种电压的变电所中，如通过主变压器各侧的功率均达到该变压器容量的15以上，或低压侧虽无负荷，但在变电所内需装设无功补偿装备时，主变压器宜采用三绕组变压器。根据以上规程，计算主变各侧的功率与该主变容量的比值：高压侧：K1=(35600+9800)*0.8/40000=0.90.15中压侧：K2=35600*0.8/4000=0.70.15低压侧：K3=9800*0.8/40000=0.20.15由以上可知此变电所中的主变应采用三绕组。五、主变绕组连接方式变压器的连接方式必须和系统电压相位一致，否则不能并列运行。电力系统采用的绕组连接方式只有y和，高、中、低三侧绕组如何要根据具体情况来确定。 我国110KV及以上电压，变压器绕组都采用Y0连接；35KV亦采用Y连接，其中性点多通过消弧线接地。35KV及以下电压，变压器绕组都采用连接。有以上知，此变电站110KV侧采用Y0接线35KV侧采用Y连接，10KV侧采用接线主变中性点的接地方式：选择电力网中性点接送地方式是一个综合问题。它与电压等级、单相接地短路电流、过电压水平、保护配置等有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性、变压器和发电机的运行安全以及对通信线路的干扰。主要接地方式有：中性点不接地、中性点经消弧线圈接地和直接接地。电力网中性点的接地方式，决定了变压器中性点的接地方式。电力网中性点接地与否，决定于主变压器中性点运行方式。35KV系统，IC=10A；10KV系统；IC=30A（采用中性点不接地的运行方式）35KV：Ic=UL/350=35*(15+8+10*2+7*2+11)/350=6.8A10A10KV：Ic=10*(5*3+7*2+4+5+7*2)/350+10*(2*2+3)/10=8.2AIzk4.此断路器的额定关合电流Ieg=80KAIch=7.74KA IegIch5.动稳定校验动稳定电流：idw=80KA ich=7.74KA idwich热稳定效应：Qd=(I2+10I2 Z(t/2)+I2zt)/12*t=(3.0362+10*3.0362+3.0362)/12*3=27.65KA2SIr2t=31.52*3=2976.75Qd操作机构，采用气动草操动机构；由电气工程电气设备手册（上册）查得应采用CQA-1型电气操动机构。三、110KV隔离开关的选择应采用户外型隔离开关参考电气工程电气手册（上册），可知应采用GW5-110G高压隔离开关。此隔离开关技术数据如下：额定电压额定电流动稳定电流值动稳定电流值操动机构110KV600A50KA72KA16(4S)40(5S)CS17-G校验：通过隔离开关的最大持续工作电流为220.4KA隔离开关的额定电流为600A，大于通过隔离开关的最大持续工作电流。动稳定校验：动稳定电流：idw=50KA ich=7.74KA idwich热稳定效应：Qd=(I2+10I2Z(t/2)+I2zt)/12 *t=(3.0362+10*3.0362+3.0362)/12*5=44.4KA2SIr2t=142*5=980Qd操动机构：CS17G四、敞露母线选择（参考资料：发电厂电气设备于长顺主编） 硬母线一般是指配电装置中的汇流母线和电气设备之间连接用的裸硬导体。硬母线分为敞露式和封闭式两类。1.线材料和截面形状的选择： 目前母线材料广泛采用铝材，因为铝电阻率较低，有一定的机械强度，质量轻、价格较低，我国铝材的储量丰富。钢虽有较好的性能，但价格贵，我国储备不多。所以只有在一些特殊场合，如工作电流较大，位置特别狭窄，环境对铝材有严重腐蚀的情况下才用铝材。 综上所述，在本设计中母线材料才用铝。 硬母线截面积形状一般有矩形、槽型、和管型。矩形母线散热条件好，有一定的机械强度，便于固定和连接，但集肤效应较大，矩形母线一般只用于35KV及以上，电流在4000A级以下的配电装置中。 槽形母线的机械性能强度较好，集肤效应较小，在40008000A时一般才用槽形母线。管形母线集肤效应较小，机械强度高，管内可用水或风冷却，因此可用于800A及以上的大电流母线。此外，管形母线表面光滑，电晕放电电压高，因此，110KV以上配电装置中多才用管形母线。由以上分析知：在本设计中110KV才用槽形母线，35KV、10KV才用矩形母线。管形母线在支柱绝缘子上放置方式有两种：竖放和平放。平放比竖放散热条件差，允许电流小。三相母线的布置方式有水平布置和垂直布置，水平布置母线竖放时，机械强度差，散热条件好。垂直布置母线竖放时，机械强度和散热条件都较好，但增加了配电装置的高度。综上，矩形母线在支柱绝缘子上采用水平布置母线竖放。2.母线截面积选择： 本设计中母线的截面按长期允许电流选择。 按长期允许电流选择时，所选母线截面积的长期允许电流应大于装设回路中最大持续工作电流即，IyImax Iy=kIyeIy指基准环境条件下的长期允许电流K指综合校正系数110KV母线截面选择： Imax=1.05Ie=210.8从电力工程电气手册第八章第一节表8-3中查的应选用载流量为2280（A）的双槽形母线，其参数如下：h(mm) ：75，b(mm)：35，t(mm)：4，r(mm)：6 双槽形导体截面积S(mm2)：1040，集肤效应系数：1.012。35KV母线截面选择：Imax=1.05Ie=1.05*40000/(31/2*37.5)=646.5(A)10kv母线截面选择：Imax=1.05Ie=1.05*40000/(31/2*10.5)=2309.47(A)从电力工程电气手册第八章第一节 表8-3中查得应选用载流量为692（A）单条竖放的导体，导体尺寸： h*b=50*5(mm*mm)五、110KV电流互感器选择由电气工程电气设备手册（上册）中比较分析得，在本设计中宜采用LCWB110（W）型号的电流互感器，技术数据如下：额定电流二次组合准确级准短时热稳定电流动稳定电流10倍数二次负荷110KV600A0.515.8-31.6(KA)40-80(KA)P/P/P/0.5此电流互感器为多匝油浸式瓷绝缘电流互感器，其性能符合国际和IEC的有关标准，具有结构严密，绝缘强度高，介质损耗率和局部放电量低，可靠性高以及运行维护简单方便等特点。Imax=1.05In=1.05Sn/（31/2Un）=1.05*40000/（31/2*110）=220.4KAIe1=300A, Ie1Imax热稳定效验：LH的热稳定能力用热稳定倍数Kr表示。热稳定倍数Kr等于1S内允许通过的热稳定电流与一次额定电流之比。(KrIe1)2*tQd(KrIe)2*t=(I热min/Ie*Ie)2*t=(15.8)2*1=249.64AQd=27.65 (KrIe1)2tQd 符合要求动稳定效验：LH的动稳定能力用动稳定倍数Kr表示。Kd 等于内部允许通过极限电流的峰值与一次额定电流之比。（Kd21/2Ie1）I(3)ch （Kd21/2Ie1）=21/2*40=56.56KA(按最小动稳定电流计算)ich=7.74KA (Kd21/2Ie1)ich 符合要求六、电压互感器的选择 从电气工程设备手册（电气一次部分）中比较各种电压互感器后选择JCC系列的电压互感器。 该系列电压互感器为单相、三绕组、串及绝缘，户外安装互感器，适用于交流50HZ电力系统，作电压、电能测量和继电保护用。 型号含义：J:电压互感器，C:串级绝缘，C:瓷箱式。七、高压开关柜的选择 近年来高压开关柜（简称开关柜）的开发和制造发展的步伐比较快。额定电压有3、6、10、35KV等多种，额定电流可达到3150A，开断电流可达到50KA。 高压开关柜应实现电器和机械的“五防闭锁”，防止误操作，提高安全可靠性，“五防”的具体要求是：1. 防止误合、误分断路器。2. 防止带负荷分、合隔离开关。3. 防止带电挂接地线。4. 防止带接地线合闸。5. 防止误入带电间隔。（一）、35KV侧高压开关柜的选择从电气工程
