电影院网上订票系统设计.pdf

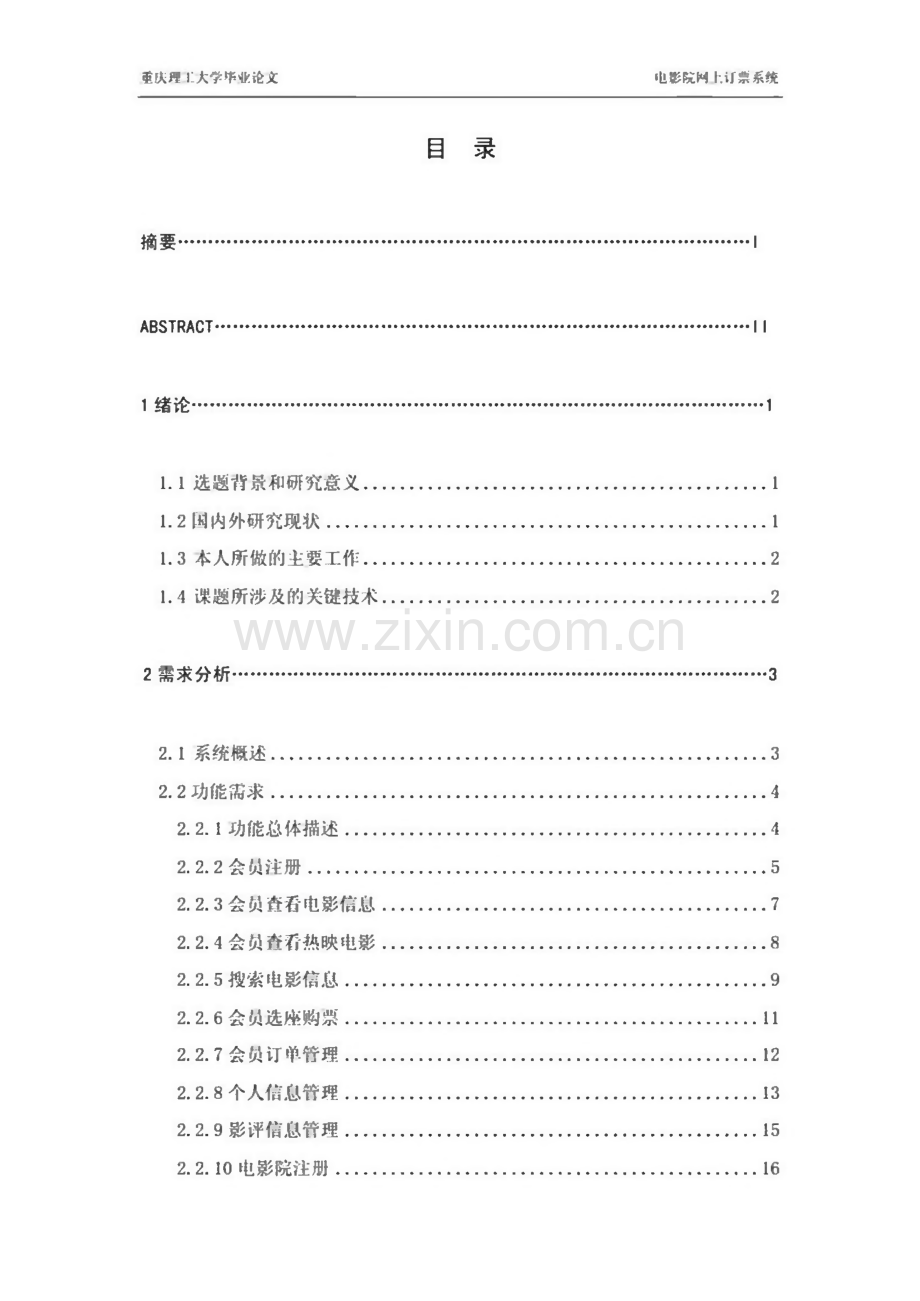

编号一毕业设计（论文）题目电影院网上订票系统 选庆理工大学毕业论文电影院网上订票系统目录摘要.IABSTRACT.II1绪论.1L1选题背景和研究意义.11.2 国内外研究现状.11.3 本人所做的主要工作.21.4 课题所涉及的关键技术.22需求分析.32.1系统概述.32.2功能需求.42.2.1功能总体描述.42.2.2会员注册.52.2.3会员查看电影信息.72.2.4会员查看热映电影.82.2.5搜索电影信息.92.2.6会员选座购票.112.2,7会员订单管理.122.2.8个人信息管理.132.2.9影评信息管理.152.2.10电影院注册.16选庆理工大学毕业论文电影院网上订票系统2.2.11电影院后台管理系统.182.2.12电影管理.192.2.13电影类别管理.212.2.14电影院订单统计管理.232.2.15电影院基本信息管理.252.2.16电影院管理员信息管理.282.2.17超级管理员管理系统.292.2.18电影院优先级管理.302.2.19动态图片管理.312.2.20电影院信息审核.322.2.21超级管理员信息管理.332.3性能需求.353 系统设计.363.1 系统架构设计.363.2系统总体结构.373.2.1系统功能设计.373.3领域类图设计.393.4功能详细设计.403.4.1会员注册.403.4.2会员登录.423.4.3查看正在热映的电影.423.4.4搜索电影信息.433.4.5会员选座购票.443.5数据库设计.463.5.1数据库概念设计.463.5.2数据库逻辑设计.46选庆理工大学毕业论文电影院网上订票系统3.5.3数据库物理设计.473.5.4数据库表设计.474 系统实现.514.1 会员注册的实现.514.1.1实现原理.514.1.2会员注册的页面.514.1.3会员注册是否成功的判断方法.514.2会员选座购票的实现.524.2.1实现原理.524.2.2会员选座购票的页面.534.2.3会员选座购票和付款成功的判断方法.534.3会员搜索电影信息.544.3.1实现原理.544.3.2搜索电影信息的页面.554.3.3搜索电影信息成功的判断方法.554.4电影院管理员上传电影图片.564.4.1实现原理.564.4.2上传电影图片的页而.564.4.3上传电影图片的方法.575 系统测试.585.1 测试环境.585.2 测试记录.585.2.1系统功能测试.58选庆理工大学毕业论文电影院网上订票系统6 结语.62致谢.63参考文献.64选庆理工大学毕业论文电影院网上订票系统摘要本次论文主要介绍了有关本次毕业设计关于“电影院网上订票系统”的开 发背景以及是如何设计的。本文根据实际的电影院人工售票的功能需求和业务流程分析，运用Jsp、Hibernate.Struts、数据库等技术实现了电影院网上订票系统。本次毕业设 计将整个系统分为三个小系统，分别是电影院网上订票前台系统、电影院网上 订票后台管理系统以及超级管理员管理系统。电影院网上订票前台系统主要是 为会员提供电影院网上订票的环境，包括影片的介绍、电影排片的情况、电影 院信息介绍、会员选座订票、会员订单管理、会员个人信息管理、会员头像管 理。电影院网上订票后台管理系统主要是为电影院管理员提供服务，包括电影 信息管理、上传电影图片、电影类别信息管理、订单的统计、查看会员信息、查看会员影评信息、电影院管理员信息管理。超级管理员管理系统主要是为超 级管理员提供服务，包括审核电影院注册信息、上传动态图片、管理电影院优 先级权限以及超级管理员范本信息管理。本论文首先介绍了电子商务以及电影院网上订票系统的相关信息，需求分 析，系统设计，系统实现，系统测试等，并通过用例图、类图、顺序图和文字 进行解释说明。关键字：电子商务网上订票电影资讯电影院选庆理工大学毕业论文电影院网上订票系统ABSTRACTThis paper mainly introduced about this graduation design the cinema tickets online system*of how the development background and design.In this paper,based on the actual cinema artiGcial ticketing functional requirements and business process analysis,use of Jsp,Hibernate,Struts,database technology to realize the cinema tickets online system,such as this graduation designs the whole system can be divided into three small system,respectively is the cinema tickets online system at the front desk,cinema tickets online background management system and management system of the super administrator.Theater tickets online at the front desk system mainly provide members with the cinema tickets online environment,including the film movie introduction,the cinema information,members choose seat reservation,order management,member personal information management,image management.Cinema tickets online cinema administrator background management system mainly is to provide services,including film information management,upload pictures,film category information management,order statistics,view the member information,view the member will be reviews,cinemas,administrator information management,information management system of the super administrator is mainly to provide services fbr the super administrator,including dynamic registration information,upload pictures,management audit cinema cinema priority permissions and super administrator of basic infbnnation management.选庆理工大学毕业论文电影院网上订票系统In the thesis firstly introduces the electronic commerce and the cinema tickets online system related information.In this paper,including requirement analysis,system design,system implementation,system testing,etc,and through the use case diagram,class diagram,sequence diagram and words of explanation.Key words:The Eectronic Commerce Tickets OnlineMovie Information The Cinemain选庆理工大学毕业论文电影院网上订票系统1绪论1.1 选题背景和研究意义随着互联网和电子商务的快速发展，网上购物已经成为了现代人生活的一 种方式。如今，淘宝、天猫、京东商城、当当网、聚美优品等一系列的电子商 务网站更是把网上购物推向了这个时代的前沿。那么传统的电影院订票窗口是 否还满足现代人的口味呢？显然答案是否定的，所以开发一类适合现代人的电 影院网上订票系统是非常必要和可行的，这类网站在我国得到了初步的发展并 且有很大的市场发展空间，发展前景是可观的。以前传统的电影院订票方法是通过去电影院，在电影院的购票窗口查看电 影信息再进行购票。人们往往需要排队才能买到电影票,这样不仅浪费了人们 的宝贵时间，同时电影院工作人员的工作量也很大。为了让人们更高效地买到 票，更快速地了解到影院最新的动态，包括上映影片的时间、场次、票价、余 票等情况，让消费者在足不出户的情况下就能轻松购买电影票，免去排队买票 的繁琐，减轻买票的复杂度。在为市民电影购票办理更优质的技术支持服务的 同时，也为人们创造一个更快速、更方便、更安全的现代化服务窗口，所以开 发一个电影院网上订票系统刻不容缓，同时也是这个时代发展的潮流方向。本系统相对与传统的电影院售票窗口来说，最大的优点就是高效、方便、安全、快捷地让人们享受整个电影院提供的服务，不仅享受电影带来的欢乐，更享受安全舒适的购票环境，更节省了电影院大量的人力、物力、财力。1.2 国内外研究现状1969年，互联网最先出现在美国，现如今，世界各国纷纷加入这个行列，使互联网成为了一个国际化网络。随着全球的使用用户的增加，互联网的发展 十分迅猛、规模不断扩大、应用的领域也走向多元化。除了最先应用在教育和选庆理工大学毕业论文电影院网匕订票系统科技外，互联网同时也向文化、经济、新闻、体育、娱乐、商务和服务业发展0 可见，互联网将为我们创造耕新的世界。如今，互联网已经成为人们生活、学习、工作以及娱乐的一部分，网上购 物更是成为了这个时代的象征。伴随着人们的生活水平的提高，人们的生活压 力、学习压力、工作压力也越来越大，每天忙碌的生活节奏的确让人们的心情 得不到放松，在空闲的假期里怎样才能放松紧张的神经呢？看电影成了人们不 错的业余活动，然而传统的电影院窗口售票效率太低，电影院工作人员的工作 量也特别大，且工作人员有时还会出现一些操作失误的现象，为了更高效、更 方便、更快速地让人们购买到电影票，开发一个电影院网上购票系统是十分必 要的。1.3 本人所做的主要工作1）收集资料进行电影院网上订票系统的需求分析，了解该系统应具有哪些功能：2）进行电影院网上订票系统的设计，包括页而设计和数据库设计：3）进行代码的开发，在开发中对系统进行测试，系统完成开发后，对整个系统 进行系统测试。1.4课题所涉及的关键技术电影院网上订票系统采用了现在使用最广泛的B/S结构以及Internet网络 技术，开发本系统主要运用Java2平台的Struts和Hibernate框架来实现后台 的搭建,服务器采用Tomacat,数据库采用Mysql,充分应用了 J2EE框架的知 识。2选庆理工大学毕业论文电影院网匕订票系统2需求分析2.1 系统概述电影院网上订票系统主要包括电影院网上订票前台系统、电影院网上订票 后台管理系统以及超级管理员管理系统。电影院网上订票前台系统I?要的功能是进入电影院网上订票前台网站后，没有登录的游客也可以查看电影的基本信息，但只有注册成为会员后才能进行 选座购票，会员登录后，可以查看最近正在热映和即将上映的电影资讯，包括 电影的基本信息，电影的剧照、电影今天、明天、后天这三天的电影排片情况,还可以发表影评，另外还可以根据自己的需要选定好电影场次进行选座购票，选择A己想要的座位并输入取票时所用的手机号码，确定付款后就完成了电影 票的订购，如果想取消电影票的订购，可以在电影播放前进入我的订单管理，进行取消订票的操作。电影院网上订票后台管理系统的上要是电影院注册，电影院管理员登录，电影管理（杳看电影信息、添加电影信息、修改电影信息、为电影上传图片，设置电影封面、删除电影图片、为电影排片），电影类别管理（包括添加电影类 别、查看电影类别、删除电影类别、修改电影类别），查看会员信息，查看会员 影评，统计电影院的收入（包括按年统计、按季统计、按月统计、按日统计），电影院信息的管理（包括修改电影院基本信息、查看电影院图片、上传电影院 图片、设置电影院封面图片、查看电影院放映厅、添加电影院放映厅、删除电 影院放映厅、修改电影院放映厅）、电影院管理员的信息管理（包括修改密码、添加电影院管理员信息、删除电影院管理员信息）。超级管理员管理系统主要是管理电影院网上订票前台系统要用的动态图片,审核电影院注册信息，设置电影院优先级，用于显示在电影院网上订票前台系 3选庆理工大学毕业论文电影院网匕订票系统统首页，以及超级管理员信息的管理（包括修改密码、添加超级管理员、删除 超级管理员的信息）。2.2 功能需求2.2.1 功能总体描述系统功能总体用例图如图2-1所示:图2-1系统功能总体用例图系统参与者：会员、电影院管理员、超级管理员、游客，系统应具备以下 功能:1）会员注册：用于还不是该网站的会员进行注册，只有成为会员以后才能 选座购票：2）登录：会员、电影院管理员、超级管理员想要访问对应的系统，必须先 登求才能浏览系统里的信息：3）查看电影信息：会员登录后可以查看正在热映、即将上映和搜索电影信 息：4）查看电影院信息：会员可以查看电影院信息列表，还可以查看指定电影 院的信息，包括电影院的基本信息、电影院相关的图片、以及电影院正在热映 选庆理工大学毕业论文电影院网匕订票系统的电影的排片情况：5）选座购票：会员选择了电影后可以根据该电影的排片情况进行选座购票:6）订单管理：会员可以查看自己的订单信息，并且对订单进行管理，可以 删除订单。若已经购买了电影票还可以在电影播放前取消订单。7）个人信息管理：会员可以补充自己的个人信息，包括上传自己的头像、更新自己的详细信息：8）影评管理：会员可以查看自己的影评信息，对影评进行添加、修改或删 除操作：9）电影院注册：电影院管理员可以注册电影院信息，注册完成后通过了超 级管理员审核就可以登录电影院网上订票后台管理系统：10）电影院后台管理：电影院管理员登荥进入电影院后台管理系统。该系 统主要实现了电影信息管理、电影类别管理、订单统计管理、会员管理、会员 影评管理、电影院管理员信息管理、电影院基本信息管理：11）超级管理员管理系统：该系统主要实现了设置电影院优先级、上传动 态图片、审核电影院注册信息、超级管理员修改密码、添加超级管理员、删除 超级管理员：2.2.2 会员注册游客在进入电影院网上订票系统前台网站后，必须注册成为该网站的会员 后才可以进行选座购票。游客注册的子用例图如图2-2所示图2-2游客注册干用例图游客注册子用例描述如表2T所示:5或庆理工大学毕业论文电影院网匕订票系统6选庆理工大学毕业论文电影院网匕订票系统表2-1游客注册的门IJ例图描述用例游客注册用例编号1活动者游客目的游客注册成为网站的会员简述游客点击“注册”按钮后，进入注册的页面，填写基本信息符合条件后 点击注册并且进入电影院订票前台系统登录页而就注册成功了。前提条件服务器运行正常，填入的注册信息符合条件。主事件流活动者动作系统响应1:游客点击电影院订票前台系统的导航栏上“注册”按钮 2：填写符合条件的注册信息*3：点击“注册”按钮。1：进入会员注册界面：2：验证注册信息的正确性：3：通过系统的验证后直接进 入电影院订票前台系统登录页面.后置条件会员信息注册成功，进入电影院订票前台系统登录页面。备选流若“活动者动作”中第2步或第3步没通过系统的验证则注册的信息无 效，页面停留在会员注册页面。会员注册的活动图如图2-3所示7选庆理工大学毕业论文电影院网匕订票系统2.2.3 会员查看电影信息会员登荥进入电影院订票前台系统网站后，可以查看电影信息，包括正在 热映的电影、即将上映的电影，同时也可以搜索电影信息。会员传看电影信息的子用例图如图2-4所示选庆理工大学毕业论文电影院网匕订票系统2.2.4 会员查看热映电影会员点击导航栏上的“热映电影”就可以查看正在热映的电影信息，包括 电影的基本信息、电影的剧情介绍、电影的剧照以及会员对该电影发表的影评 信息。会员查看热映电影信息用例描述如表2-2所示:选庆理工大学毕业论文电影院网匕订票系统表2-2会员簧G热映电影信息:用例图描述用例会员查看热映电影信息用例编号2活动者会员目的会员进入电影院网站后，可以查看正在热映的电影列表信息简述会员点击“热映”链接后，页面跳转到热映电影信息列表页而，若点击 电影列表中的某电影，就可以看到电影的基本信息、电影的排片信息以 及该电影的影评信息；前提条件服务器运行正常，并且点击“热映”超链接主事件流活动者动作系统响应1：会员点击“热映”超链接 2：点击电影列表中某电影。1：显示正在热映的电影信息列表：2：显示电影的剧情介绍、剧 照、影评以及近三天的排片情况后置条件显示热映电影信息列表或者显示某电影的具体信息备选流无2.2.5搜索电影信息会员在导航栏上输入搜索条件，点击“搜索”，并把搜索的结果显示在页面上。会员搜索电影信息子用例图如图2-6所示图2-6会员搜索电影信息F用例或庆理工大学毕业论文电影院网匕订票系统会员搜索电影信息子用例描述如表2-3所示:11选庆理工大学毕业论文电影院网匕订票系统表2-3会员搜索电影信息广用例图描述用例会员搜索电影信息用例编号3活动者会员目的会员进入电影院网站后，可以输入查询条件，查看搜索到的电影信息简述会员在输入框里输入查询条件，点击“搜索”的按钮后，系统显示搜索 结果前提条件服务器运行正常，在输入框里输入查询条件，并且点击“搜索”按钮主事件流活动者动作系统响应1：会员输入查询条件：2：点击“搜索”按钮。1：验证查询条件的正确性：2：显示搜索到的电影信息。后置条件显示搜索到的电影信息备选流若“活动者动作”中第I步没通过验证，则停留在搜索电影信息页面.搜索电影信息的活动图如图2-7所示图2-7搜索电影信息活动图选庆理工大学毕业论文电影院网匕订票系统2.2.6会员选座购票会员在查看电影基本信息后，可以对感兴趣的电影进行订票，选择电影场 次以及座位号，输入取票手机号码，确定付款后就订票成功了。但是在选座购 票的过程中每个会员在每个电影场次最多只能选五张票。会员选座购票子用例图如图2-8所示图2-8会员选座购票尸用例图会员选座购票子用例描述如表2-4所示：表2-4会员选座购票子用例图描述用例会员选座购票用例编号4活动者会员目的会员进行网上订购电影票简述会员根据电影信息里的排片选票栏里选择电影场次,选择座位号，并且 输入取票手机号码，点击确认付款就完成了电影订票。前提条件服务器运行正常，会员选择电影场次和座位，选择的座位数不能超过五 个，并且输入取票手机号码，通过系统验证后确认订单信息。主事件流活动者动作系统响应1：会员选择电影场次：2：会员选择座位：3：会员输入取票手机号码：4：点击确认.1：跳转到选作购票的页面：2：验证座位信息：3：验证手机号码的正确性：4：跳转到订单信息确认页面O后置条件跳转到订单信息确认页面13选庆理工大学毕业论文电影院网匕订票系统会员选座购票的活动图如图2-9所示备选流若“活动者动作”中第2步或第3步没通过验证则停留在选座购票的页 面。227会员订单管理会员订单管理模块，主要是显示会员的订单信息，当会员的订单在电影播 放前半小时未付款，本次订单就会显示超时取消，如果是付款成功的订单，在 电影播放前还可以取消订单。对以往的订单可以进行删除的操作.会员订单管理子用例图如图2-10所示14选庆理工大学毕业论文电影院网匕订票系统图2-10会员订单管理会员订单管理子用例描述如表2-5所示：表2-5会员订单管理子用例图描述用例会员订单管理用例编号5活动者会员目的会员进行订单管理简述会员点击导航栏里的“我的管理二跳转到订单管理界而前提条件服务器运行正常，会员点击导航栏里的“我的管理”。主事件流活动者动作系统响应1：会员点击导航栏里的“我 的管理”：2：对订单进行取消、删除操 作。1：显示订单信息列表页面：2：显示操作成功后的订单信 息列表.后置条件显示订单信息列表页面备选流无2.2.8个人信息管理会员可以查看个人信息，补充个人信息、修改个人信息、查看头像、上传 头像。个人信息管理子用例图如图2-11所示15选庆理工大学毕业论文电影院网匕订票系统图2-11个人信息管理f用例图表2-6个人信息管理干用例图描述会员订单管理子用例描述如表2-6所示:用例个人信息管理用例编号6活动者会员目的会员进行个人信息管理简述会员通过个人信息管理可以补充自己的个人信息、修改个人信息、上传 头像。前提条件服务器运行正常，会员点击导航栏里的链接进入个人信息管理主事件流活动者动作系统响应选庆理工大学毕业论文电影院网匕订票系统1:会员选择点击导航栏里的“我的管理”按钮：2：会员选择“我的头像”按钮：3：会员选择头像文件：4：点击“上传”按钮：5：会员选择“个人信息”按钮：6：会员补充或修改个人信息 7：点击“确定”按钮。1：进入“我的管理”页面：2：显示会员头像信息：3：显示会员上传的新头像的 文件路径：4：验证会员上传的头像的正 确性：5：显示会员个人信息：6：验证会员填写的个人信息7：显示操作后的个人信息。后置条件显示操作成功后的头像或个人信息备选流若“活动者动作”中第4步没通过验证，则停留在上传头像的页面：若“活动者动作”中第6步没通过验证，则停留在个人信息的页面。2.2.9影评信息管理会员通过导航栏里的“我的管理”进入到影评信息列表，在订单列表里可以 对电影发表影评，对以往的影评进行修改和删除操作。影评信息管理子用例图如图2-12所示17选庆理工大学毕业论文电影院网匕订票系统影评信息管理子用例描述如表2-7所示：表2-7影评信息管理子用例图描述用例影评信息管理用例编号7活动者会员目的会员进行影评信息管理简述会员通过影评信息管理可以发表影评、修改影评、删除影评的操作前提条件服务器运行正常，会员点击导航栏里的链接进入个人信息管理页面主事件流活动者动作系统响应1：会员选择点击导航栏里的“我的管理”按钮：2：点击“我的影评”按钮：3：对影评信息进行增、删、改。1：进入“我的管理”页面：2：显示影评信息列表：3：显示操作后的影评信息列表。后置条件显示影评信息列表备选流无18选庆理工大学毕业论文电影院网匕订票系统2.2.10电影院注册电影院管理员点击电影院后台登录界面里的“注册”链接，进入电影院注 册页面，填写完相关的注册信息，点击注册按钮通过验证后返回到电影院后台 登录界面，则电影院注册成功。只要电影院注册信息通过超级管理员的审核就 可以登录进入电影院后台管理系统了。电影院注册子用例图如图2-13所示图2-13电影院注册子用例图电影院注册子用例描述如表2-8所示：表2-8电影院注册于用例图描述用例电影院注册用例编号8活动者电影院管理员目的电影院注册简述电影院管理员填写注册信息，填写的注册信息通过验证则注册成功，通 过超级管理员的审核就可以登录进入电影院后台管理系统。前提条件服务器运行正常，电影院管理员点击“注册”进入电影院注册页而主事件流活动者动作系统响应1：电影院管理员点击“注册”链接：2：填写电影院注册信息3：点击“注册”按钮：1：进入电影院注册页面：2：验证注册信息的正确性3：验证通过后跳转到电影院后台 登录页面后置条件无备选流若“活动者动作”中第2步或第3步没通过验证则停留在注册页面。选庆理工大学毕业论文电影院网匕订票系统电影院注册的活动图如图2-14所示2.2.11电影院后台管理系统电影院后台管理系统主要包括电影管理、电影类别管理、会员管理、会员影评 管理、电影院订单统计、管理员信息管理、电影院信息管理。电影院网上订票后台子用例图如图2-15所示20选庆理工大学毕业论文电影院网匕订票系统图2-15电影院后台管理系统用例图2.2.12电影管理电影管理主要实现了添加电影信息、修改电影信息、查看所有电影信息（包括即将上映、正在热映的电影以及已经结束放映的电影）、给电影上传图片、设置电影封面、删除电影图片、给电影进行排片。电影管理子用例图如图2-16所示电影管理子用例描述如表2-9所示：表2-9电影管理/用例图描述用例电影管理用例编号9活动者电影院管理员目的便于电影院管理员对电影的基本信息进行管理简述电影院管理员进入电影院网上订票后台管理系统后，可以对电影的基本信息进行管理前提条件服务器运行正常，电影院管理员进行正确的操作主事件流活动者动作 系统响应21选庆理工大学毕业论文电影院网匕订票系统添加电影信息的活动图如图2-17所示1:电影院管理员查看电影基 本信息列表：2：电影院管理员对电影信息 进行增、改：3：电影院管理员对电影进行 排片;4：电影院管理员上传电影图 片；5：删除电影图片：6：设置电影的封面。1：显示电影基本信息列表：2：显示电影基本信息增、改 后的电影基本信息列表：3：通过验证后显示电影排片 成功的信息：4：通过验证后显示电影图片 上传成功的信息5：显示电影图片的列表信息*6：显示电影封面设置成功的 信息。后置条件显示操作成功后对应的信息页面备选流若“活动者动作”中第3步没通过验证则停留在电影排片的页面：若“活动者动作”中第4步没通过验证则停留在上传电影图片的页面。22选庆理工大学毕业论文电影院网匕订票系统图2-17添加电影信息活动图2.2.13电影类别管理电影类别管理主要实现了查看电影类别信息列表、电影类别的增加、删除、修改.电影类别管理子用例图如图2-19所示23垂庆理工大学毕业论文 电影院网上订票系统表2-10电影类别管理/用例图描述用例电影类别管理用例编号10活动者电影院管理员目的便于电影院管理员对电影类别的基本信息进行管理简述电影院管理员可以对电影类别的基本信息进行管理，包括添加电影类别、修改电影类别、删除电影类别前提条件服务器运行正常，电影院管理员进行正确的操作主事件流活动者动作系统响应1:电影院管理员查看电影类 别基本信息列表：2：电影院管理员对电影类别 信息进行增加、删除、修改。1：显示电影类别信息列表：2：显示电影类别信息增加、删除、修改的结果：后置条件显示电影类别信息列表备选流无添加电影类别活动图如图2-20所示24选庆理工大学毕业论文电影院网匕订票系统2.2.14电影院订单统计管理电影院管理员对电影院的订单按年份、季度、月份、日期进行统计。电影院订单统计子用例图如图2-21所示25选庆理工大学毕业论文电影院网匕订票系统图2-21电影院订单统计子用例图电影院订单统计子用例描述如表2T1所示：表2-11电影订单统计子用例图描述用例电影院订单统计用例编号11活动者电影院管理员目的便于电影院管理员对电影院的订单进行统计简述电影院管理员进入电影院网上订票后台系统后，可以对电影院的订单信 息进行统计.前提条件服务器运行正常，电影院管理员进行正确的操作主事件流活动者动作系统响应1:电影院管理员输入条件按 年对电影院的订单进行统计：2：电影院管理员输入条件按 季对电影院的订单进行统计：3：电影院管理员输入条件按 月对电影院的订单进行统计：4：电影院管理员选择日期按 日对电影院的订单进行统计：1：验证输入条件成功后显示 按年统计电影院订单的结果：2：验证输入条件成功后显示 按季统计电影院订单的结果：3：验证输入条件成功后显示 按月统计电影院订单的结果：4：验证输入条件成功后显示 按日统计电影院订单的结果：后置条件显示订单统计结果26选庆理工大学毕业论文电影院网匕订票系统备选流若“活动者动作”中第1步、第2步、第3步、第4步没通过验证则停留在订单统计的页面。按年份统计订单的活动图如图2-22所示2215电影院基本信息管理电影院基本信息管理上要实现了查看电影院基本信息，修改电影院基本信 息、为电影院上传图片以及电影院放映厅的信息管理。电影院基本信息管理子用例图如图2-23所示27选庆理工大学毕业论文电影院网匕订票系统电影院基本信息管理子用例描述如表2-12所示：表2-12电影院基本信息管理子用例图描述用例电影院基本信息管理用例编号12活动者电影院管理员目的便于电影院管理员对电影院的基本信息进行管理简述电影院管理员进入电影院网上订票后台系统后，可以对电影院的基本信 息进行管理前提条件眼务器运行正常，电影院管理员进行正确的操作主事件流活动者动作 系统响应28选庆理工大学毕业论文电影院网匕订票系统上传电影院图片的活动图如图2-24所示1:电影院管理员查看电影院 基本信息列表；2：电影院管理员对电影院信 息进行修改：3：电影院管理员查看电影院 放映厅列表：4：添加、修改、删除电影院 大厅信息：5：查看电影院图片：6：上传电影院图片。I：显示电影院基本信息列表*2：通过验证后显示电影院基本信息修改的电影院信息：3：显示电影院大厅信息列表4：操作成功后显示电影院大厅信息列表：5：显示电影院图片信息列表*6：图片验证通过后显示图片上传成功的信息。后置条件显示操作成功后的信息列表页面备选流若“活动者动作”中第2步没通过验证则页面停留在修改电影院信息页 而：若“活动者动作”中第6步没通过验证则页面停留在上传电影院图片页 面。29选庆理工大学毕业论文电影院网匕订票系统2.2.16 电影院管理员信息管理电影院管理员还可以查看电影院管理员信息列表，增加电影院管理员，删 除管理员、修改密码。电影院管理员信息管理子用例图如图2-25所示图2-25电影院管理员信息管理/用例图电影院管理员信息管理子用例描述如表2-13所示：表2-13电影管理员基本信息管理干用例图描述30选庆理工大学毕业论文电影院网匕订票系统用例电影院管理员基本信息管理用例编号13活动者电影院管理员目的便于电影院管理员对电影院管理员的基本信息进行管理简述电影院管理员进入电影院网上订票后台系统后，可以对管理员法本信息 进行管理前提条件服务器运行正常电影院管理员进行正确的操作主事件流活动者动作系统响应1：电影院管理员修改密码：2：电影院管理员增加电影院 管理员：3：电影院管理员查看电影院 管理员信息列表。1：通过验证后显示电影院管 理员修改密码成功信息：2：通过验证后跳转到电影院 管理员信息列表页面：3：显示电影院管理员信息列 表。后置条件显示对应操作成功后的信息列表页面。备选流若“活动者动作”中第1步没通过验证页面则停留在修改密码页面：若“活动者动作”中第2步没通过验证页面则停留在增加电影院管理员页面：2.2.17 超级管理员管理系统超级管理院管理系统主要实现了电影院优先级的管理、上传动态图片、电 影院信息审核、超级管理员信息管理。超级管理院管理系统用例图如图2-26所示31选庆理工大学毕业论文电影院网匕订票系统图2-26超级管理员管理系统用例图2.2.18 电影院优先级管理电影院优先级管理主要实现了查看电影院优先级信息，增加电影院优先级 信息，删除电影院优先级。电影院优先级管理子用例图如图2-27所示图2-27电影院优先级管理子用例图电影院优先级管理子用例描述如表2-14所示：表2-14电影院优先级管理子用例图描述用例电影院优先级管理用例编号14活动者超级管理员32选庆理工大学毕业论文电影院网匕订票系统2.2.19动态图片管理目的超级管理员对电影院优先级进行管理简述超级管理员进入超级管理员管理系统后，可以查看电影院优先级信息列 表，增加电影院优先级，删除电影院优先级前提条件服务器运行正常，超级管理员进行正确的操作主事件流活动者动作系统响应1:超级管理员点击“电影院优先级管理”按钮：2：增加电影院优先级：3：删除电影院优先级。1：显示电影院优先级信息列 表：2：通过验证后显示增加后的 电影院优先级信息列表：3：显示删除成功后的电影院 优先级信息列表：后置条件显示电影院优先级信息列表备选流若“活动者动作”中第2步没通过验证页面则停留在增加电影院优先级页面：超级管理员上传动态图片用于在电影院网上订票系统前台显示，形成电影动 态图片超链接的形式。电影院管理员可以查看动态图片列表，删除动态图片，上传动态图片。动态图片管理子用例图如图2-28所示动态图片管理子用例描述如表2-15所示：表2-15动态图片管理广用例图描述33选庆理工大学毕业论文电影院网匕订票系统2.2.20电影院信息审核用例动态图片管理用例编号15活动者超级管理员目的超级管理员对动态图片进行管理简述超级管理员进入超级管理员管理系统后，可以查看动态图片信息列表，上传动态图片以及删除动态图片。前提条件服务器运行正常，超级管理员进行正确的操作主事件流活动者动作系统响应1：超级管理员点击“动态图片管理”按钮：2：点击“增加动态图片”按钮：3：点击“删除”按钮。1：显示动态图片信息列表：2：通过验证后显示增加成功 后的动态图片信息列表：3：显示删除成功后的动态图 片信息列表.后置条件显示动态图片信息列表。备选流若“活动者动作”中第2步没通过验证页面则停留在增加动态图片页面：电影院注册后需要超级管理员审核后才能量录进入电影院网上订票后台管理系统。电影院信息审核子用例图如图2-29所示34选庆理工大学毕业论文电影院网匕订票系统表2-16电影院信息审核尸用例图描述电影院信息审核子用例描述如表2-16所示:用例电影院信息审核用例编号16活动者超级管理员目的超级管理员对电影院注册信息进行审核简述超级管理员进入超级管理员管理系统后，可以杳看注册电影院的信息列表，对电影院注册信息进行审核，前提条件服务器运行正常，超级管理员进行正确的操作主事件流活动者动作系统响应1：超级管理员点击“电影院 信息审核”按钮：2：查看电影院注册信息后点 击“审核”按钮：1：显示要审核的电影院信息信息列表：2：显示审核成功的信息并跳 转到要审核的电影院信息列表,后置条件显示要审核的电影院信息列表。备选流无2.2.21超级管理员信息管理超级管理员信息管理主要是增加超级管理员、查看超级管理员列表、删除 超级管理员、修改密码的功能。超级管理员信息管理子用例图如图2-30所示35选庆理工大学毕业论文电影院网匕订票系统超级管理员信息管理子用例描述如表2-17所示：表2-17超级管理员信息管理子用例图描述用例超级管理员信息管理用例编号17活动者超级管理员目的超级管理员简述超级管理员进入超级管理员管理系统后，可以查看超级管理员信息列表，增加超级管理员、删除超级管理员、修改密码前提条件服务器运行正常，超级管理员进行正确的操作主事件流活动者动作系统响应36选庆理工大学毕业论文电影院网匕订票系统超级管理员修改密码的活动图如图2-31所示1:超级管理员点击“超级管 理员信息管理”：2：超级管理员点击“修改密 码”，超级管理员输入正确的 原密码和符合条件的修改密码3：超级管理员点击“增加”按钮：4：超级管理员填写增加超级 管理员的信息后点击“增加”按钮：5：超级管理员点击“删除”按钮：I：显示超级管理员信息列表*2：通过验证后显示密码修改成功的消息：3：跳转到增加超级管理员页面：4：通过验证后显示增加成功后的超级管理员信息列表：5：显示删除成功后的超级管理员信息列表.后置条件显示对应操作后的信息页面备选流若“活动者动作”中第2步或者第4步没通过验证则页而停留在当前页 面。37选庆理工大学毕业论文电影院网匕订票系统图2-31超级管理员修改密码活动图2.3性能需求响应时间系统启动不超过5S。处理容量占用内存不大于25MB.人机交互界面该系统是全中文界而，人机交互界面友好，按照界面信息进行操作，图文 信息便于理解,操作方法简单易懂。系统的安全性系统具有密码口令安全
