Pro∕ENGINEER Wildfire基础教程.pdf

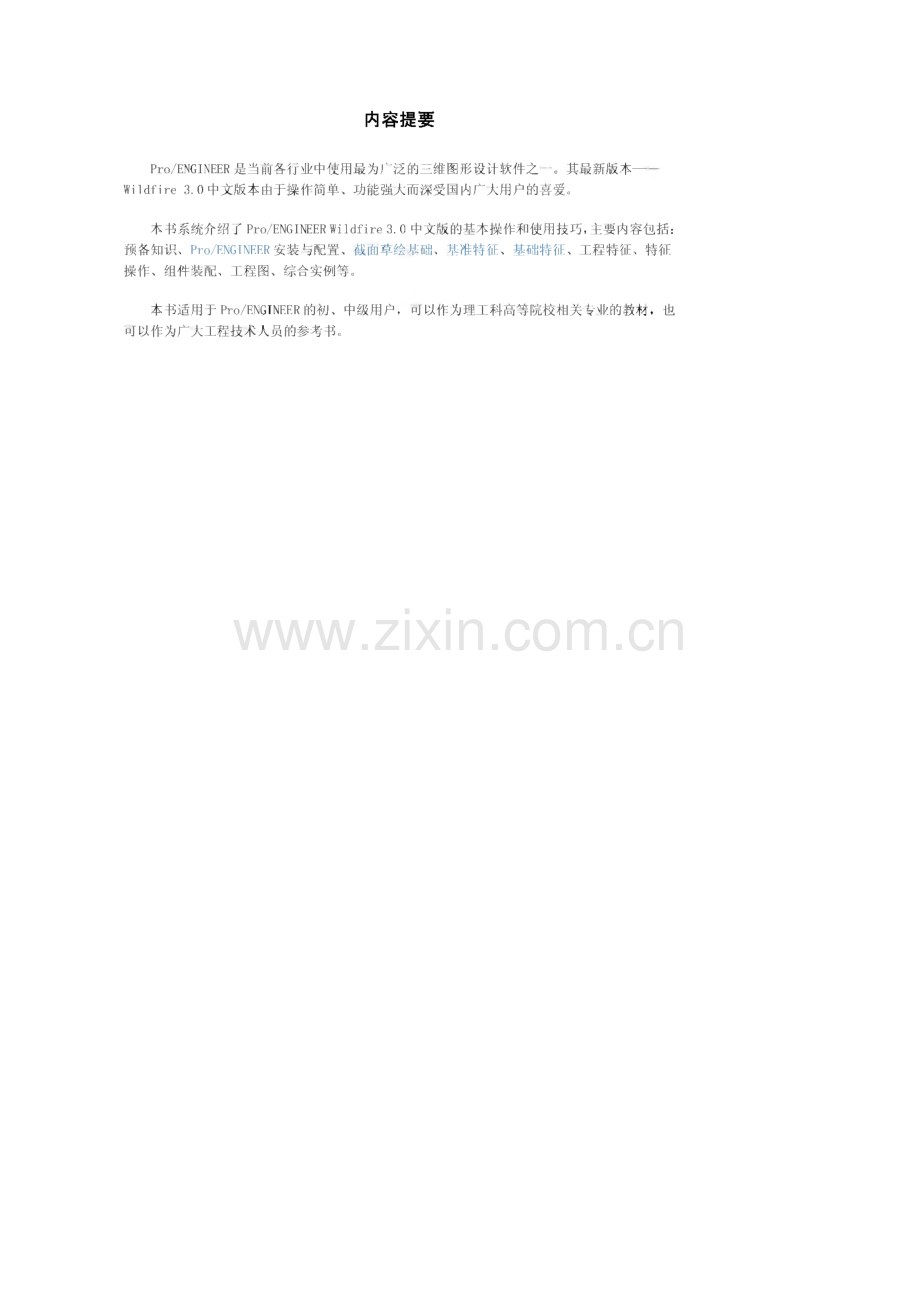

内容提要Pro/ENGINEER是当前各行业中使用最为广泛的三维图形设计软件之一。其最新版本一 Wildfire 3.0中文版本由于操作简单、功能强大而深受国内广大用户的喜爱。本书系统介绍了 Pro/ENGINEER Wildfire 3.0中文版的基木操作和使用技巧，主要内容包括:预备知识、Pro/ENGINEER安装与配置、截面草绘基础、基准特征、基础特征、工程特征、特征 操作、组件装配、工程图、综合实例等。本书适用于Pro/ENGINEER的初、中级用户，可以作为理工科高等院校相关专业的教材，也 可以作为广大工程技术人员的参考书。第1章预备知识计算机辅助设计与制造(CAD/CAM)技术是近年来工程技术领域中发展最迅速、最引人注 目的一项高级技术，它已成为工业生产现代化的重要标志。它对加速工程和产品的开发、缩短产 品设计制造周期、提高产品质量、降低成本、增强企业市场竞争能力与创新能力发挥着重要作用。它的应用及发展正引起一场产品工程设计与制造深刻的技术革命，并对产品结构、产业结构、企 业结构、管理结构、生产方式以及人才知识结构方面带来U大影响。作为CAD/CAM技术的主 要载体，CAD/CAM方面的应用软件就显得越来越重要。美国 PTC 公司(Parametric Technology Corporation)的 Pro/ENGINEER 以其参数化、基于特 征、全相关等概念闻名于CAD界。该软件的应用领域主要是针对产品的三维实体模型建立、维实体零件的加工、以及设计产品的有限元分析。作为向离散型制造企业提供PLM集成解决方 案的全球领先供应商，PTC公司提供了出色的生命周期管理解决方案和支持服务。1.1 Pro/ENGINEER 简介1.1.1 PTC公司简介无论是全球性制造企业还是小型加工厂，产品成功与否在很大程度上决定着公司的成功。现今，CAD/CAM/CAE解决方已经成为开发出色产品的必备条件。作为全球顶级的机械CAD/CAM/CAE开发软件供应商的PTC公司于1985年成立。1989年，公司上市即引起机械CAD/CAM/CAE界的极大振动，其销售额及净利润连续45个季度递增，现 股市价值已突破70亿美元，年营业收入超过10亿美元，成为CAID/CAD/CAE/CAM/PDM领域 最具代表性的软件公司。PTC公司的代表产品Pro/ENGINEER自1988年问世以来，经过短短十几年时间就成为了全 世界应用最为广泛的三维设计软件，广泛应用于机械、汽车、航天、家电、模具、工业设计等行 业。Pro/ENGINEER提供了一套完整的机械产品解决方案，内容包括了工业设计、机械设计、模 具设计、加工制造、机构分析、锁金件设计、电路布线、装配管路设计、有限元分析以及产品的 数据库管理等，是一个十分理想的设计环境。PTC公司提出的单一数据库、参数化、基于特征、全相关的概念改变了 CAD/CAE/CAM的 传统观念。这种全新的观念已经成为当今世界机械CAD/CAE/CAM领域的新标准。利用这一概 念开发出的Pro/ENGINEER软件能将设计生产的全过程集成到一起，使所有用户都能够同时进 行同一产品的设计制造工具，即实行了所谓的并行工程。PTC公司集成的计算机系统已经帮助 众多的用户提高了生产率，缩短了从概念设计到制造的周期，提高了产品的质量，加速了新产品 的上市。PTC公司现有用户35000多家，赢得了许多全球知名公司的订单，如FORD、BMW、TOYOTA 等。目前一，PTC公司在国内拥有客户近1500家，包括航空航天、汽车、家用电器、通用机械等各行各业。1.1.2 Pro/ENGINEER 简介Pro/ENGINEER是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，是一个 参数化、基于特征的实体造型系统，并且具有单一数据库功能。参数化设计和特征功能Pro/ENGINEER是采用参数化设计的、基于特征的实体模型化系统，工程设计人员采用具有 智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，设计者可以随意勾画草图，轻 易改变模型。这功能特性给工程设计者提供了在设计上从未有过的简易、灵活和便利。单一数据库Pro/ENGINEER是建立在统一基础上的数据库匕 不像一些传统的CAD/CAM系统建立在 多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为 同一件产品造型而工作，不管他是哪一个部门的。换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦匚程详图有改变，NC(数控)工具 路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。这种独特的 数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更便宜。1.Pro/ENGINEERPro/ENGINEER是软件包，并非模块，它是该系统的基本部分，其中功能包括参数化功能定 义、实体零件及组装造型，三维实体着色或线框造型，产生完整工程图及不同视图(三维造型还 可移动，放大或缩小和旋转)。Pro/ENGINEER是一个功能定义系统，即造型是通过各种不同的 设计专用功能来实现，其中包括：筋(Ribs)、孔(Holes),倒角(Chamfers)和壳(Shells)等，采用这种手段来建立形体，对于工程师来说是更自然，更直观，无需采用复杂的儿何设计方式。这系统的参数化功能是采用符号参数的赋予形体尺寸，不像其他系统是直接指定一些固定 数值于形体，这样工程师可任意建立形体上的尺寸和功能之间的关系，任何一个参数改变，其也 相关的特征也会自动修正。这种功能使得修改更为方便，也可令设计优化更趋完美。利用 Pro/ENGINEER完成的三维模型不单可以在屏幕上显示，还可传送到绘图机上或一些支持 Postscript格式的彩色打印机。Pro/ENGINEER还可通过标准数据交换格式，输出三维和一:维图 形与其他应用软件(如有限元分析软件ANSYS,后处理软件等)共享。用户利用Pro/ENGINEER 的强大二次开发能力，使用其中的模块或直接利用C语言编程，以增强软件的功能。它在单用 户环境下(没有任何附加模块)具有大部分的设计能力，组装能力和工程制图能力，并且支持符 合工业标准的绘图仪和黑白及彩色打印机的二维和三维图形输出。Pro/ENGINEER功能特点有：特征驱动：凸台、孔、倒角、腔、壳等；参数化：参数=尺寸、图样中的特征、载荷、边界条件等；通过零件的特征值之间，载荷/边界条件与特征参数之间的关系来进行设计。支持大型、复杂组合件的设计：规则排列的系列组件，交替排列，Pro/PROGRAM的各种 能用零件设计的程序化方法等。贯穿所有应用的全局相关性：设计中，任何部分的变动都将引起与之有关的每个部分变动。2.其他辅助模块Pro/ENGINEER的其它辅助模块将进一步提高扩展Pro/ENGINEER的基本功能。(1)Pro/ASSEMBLYPro/ASSEMBLY是一个参数化组装管理系统，能提供用户自定义手段去生成一组组装系列 及可自动地更换零件。Pro/ASSEMBLY是Pro/ADSSEMBLY的一个扩展选项模块，只能在 Pro/ENGINEER环境下运行，它具有如下功能：在组合件内自动零件替换：交替式；规则排列的组合：支持组合件子集；组装模式下的零件生成：考虑组件内已存在的零件来产生一个新的零件；Pro/ASSEMBLY里有一个Pro/Program模块，它提供一个开发工具。使用户能自行编写参 数化零件及组装的自动化程序，这种程序可使不是技术性用户也可产生自定义设计，只需要输入 一些简单的参数即可；组件特征：给零件和由零件组成的组件附加特征值。如：给两个零件之间加一个焊接特征等。(2)Pro/CABLINGPro/CABLING提供了一个全面的电缆布线功能，它为在Pro/ENGINEER的部件内真正设计 三维电缆和导线束提供了一个综合性的电缆铺设功能包。三维电缆的铺设可以在设计和组装机电 装置时同时进行，它还允许工程设计者在机械与电缆空间进行优化设计。Pro/CABLING功能包括：新特征包括：电缆、导线和电线束；用于零件与组件的接插件设计；在Pro/ENGINEER零件和部件上的电缆、导线及电线束铺设；生成电缆/导线束直线长度及BOM信息；从所铺设的部件中生成三维电缆束布线图；对参数位置的电缆分离和连接；空间分布要求的计算，包括干涉检查；电缆质量特性，包括体积、质量惯性、长度;用于插头和导线的规定符号。(3)Pro/CATPro/CAT是选用性模块，提供Pro/ENGINEER与CATIA的双向数据交换接口，CATIA的造 型可直接输入Pro/ENGINEER软件内，并可加上Pro/ENGINEER的功能定义和参数工序，而 Pro/ENGINEER也可将其造型输出到CATIA软件里。这种高度准确的数据交换技术令设计者得 以在节省时间及设计成本的同时，扩充现有软件系统的投资。(4)Pro/CDTPro/CDT 是-个 Pro/ENGINEER 的选件模块，为 CAD/CAM 2D 工程图提供 PROFESSIONAL CAD/CAM与Pro/ENGINEER双向数据交换直接接口。CAD/CAM工程图的文件可以直接读入 Pro/ENGINEER,亦可用中性的文件格式，经由PROFESSIONAL CAD/CAM输出或读入任何运 行Pro/ENGINEER的工作站上。Pro/CDT避免了一般通过标准文件格式交换信息的问题，并可 使新客户在转入Pro/ENGINEER后，仍可继续享用原有的CAD/CAM数据库。(5)Pro/CMPOSITEPro/COMPOSITE 是一个 Pro/ENGINEER 的选件模块，需配用 Pro/ENGINEER 及 Pro/SURFACE环境下运行。该模块能用于设计、复合夹层材料的部件。Pro/COMPOSITE在 Pro/ENGINEER的应用环境里具备完整的关联性，这个自动化工具提供的参数化、特征技术.适 用于整个设计工序的每个环节。(6)Pro/DEVELOPPro/DEVELOP是一个用户开发工具，用户可利用这软件工具将一些自己编写或第三家的应 用软件结合并运行在Pro/ENGINEER软件环境下。Pro/DEVELOP包括C语言的副程序库，用于 支援Pro/ENGINEER的交接口，以及直接存取Pro/ENGINEER数据库。(7)Pro/DESIGNPro/DESIGN可加速设计大型及复杂的顺序组件，这些工具可方便地生成装配图层次等级，二维平面图布置上的非参数化组装概念设计，二维平面布置上的参数化概念分析.以及3D部件 平面布置。Pro/DESIGN也能使用2D平面图自动组装零件。它必须在Pro/ENGINEER环境下运 行。其功能有：3D装配图的连接层次等级设计；整体与局部的尺寸、比例和基准的确定；情况研究-参数化详细草图(2D解算器、工程记录和计算)绘制；组装：允许使用3D图块表示零组件了定位和组装零件位置；自动组装。1.1.3 Pro/ENGINEER Wildfire 3.0 新增功能2006 年 3 月底，PTC 宣布推出 Pro/ENGINEER Wildfire 3.0。Pro/ENGINEER Wildfire 3.0 蕴 涵了丰富的最佳实践，可以帮助用户更快、更轻松地完成工作。Pro/ENGINEER Wildfire 3.0是 PTC有史以来质量最高的Pro/ENGINEER版本。与前一代产品相比，Pro/ENGINEER Wildfire 3.0的改进处达180处之多，包含了绘图细节、装配、电缆设计、制造、模型检查、实体造型、计算机模拟等。其中，装配功能的改进多达14 项，绘图细节改进多达28项，加工改进多达32项，实体造型改进多达25项，计算机结构与热 分析改进多达28项。这些数据说明，Pro/ENGINEER Wildfire 3.0与前代产品相比有了很大的 提图。目前日益复杂的产品开发环境要求工程师通过在不影响质量的前提下压缩开发周期，来缩 短上市时间。为了成功地解决这些问题，工程师正在努力寻找能够提高整个产品开发过程中个人 效率和流程效率的解决方案。Pro/ENGINEER Wildfire 3.0通过优化产品菜单结构、提高软件智能 的方法，重点解决了这些具体问题。1.提高个人效率 快速草绘工具：该工具减少了使用和退出草绘环境所需的点击菜单次数，它可以处理大型草图，使系统性能提高80%；快速装配：流行的用户界面和最佳装配工作流可以大大提高装配速度，速度快了 5倍，同时，对Windows XP-64位系统的最新支持允许处理超大型部件装配。；快速制图：这一功能给传统2D视图增加着色视图的功能，有助于快速阐明设计概念和清除含糊内容。对制图环境的改进将效率提高了 63%；快速钺金设计：捕作设计意图功能使用户能以比以往快90%速度快速建立钺金特征，同时能将特征数目减少90%；快速CAM：制造用户接口增强功能加快了制造几何图形的建立速度，快了 3倍。2.提高流程效率 智能流程向导：系统新增的可自定义流程向导蕴涵了丰富的专家知识，它能让公司针对不同流程来选用专家的最佳实践和解决方案。智能模型：把制造流程信息内嵌到模型中，该功能让用户能够根据制造流程比较轻松地完成设计，并有助于形成最佳实践。智能共享：新推出的便携式工作空间可以记录所有修改过、未修改过和新建的文件，它可以简化离线访问CAD数据工作，有助于改进与外部合作伙伴的协作。与Windchill和Pro/INTRALINK的智能互操作性：重要项目的自动报告、项目只有发生变更 时才快速检出、以及模型树中新增的报告数据库状态的状态栏，提供了 一个高效的信息访问过程。1.2参数化建模思想概述1.2.1 三维模型1.基本的三维模型一般来说，基本的三维模型是具有一定长、宽（或直径、半径等）、高的三维几何体。图i-i 中列举了典型的基本模型，它们是由三维空间的几个面拼成的实体模型。这些面形成的基础是线，而线构成的基础是点。要注意的是三维几何图形中的点是三维概念的点，也就是说，点需要由三 维坐标系（例如笛卡尔坐标系）中的X、Y、Z三个坐标来定义。三维坐标系其实是由3个相互垂直的平面XY平面、YZ平面和XZ平面形成的。如图 1-2所示，这3个平面的交点就是坐标原点。XY平面与YZ平面的就是Y轴所在的直线，YZ平 面与XZ平面的交线就是Z轴所在的直线，XZ平面与XY平面的交线就是X轴所在的直线。这 三条直线按笛卡尔右手定则加上方向，就产生了 X、Y和Z轴。图1-1基本的三维模型W平面j X2 中 1：X”/图1-2坐标系用CAD软件创建基本三维模型的一般过程是：选取或定义一个用于定位的一维坐标系或3个垂直的空间平面；选定一个面（一般称为“草绘面”），作为二维平面几何图形的绘制平面;生成三维几何图形。2.复杂的三维模型:如图1-3所示，这是一个由基本的三维几何体构成的较复杂的三维模型。目前的CAD市场 上，对于这类复杂的三.维模型的创建有两法方法。图1-3复杂的三维模型（1）布尔运算法第1种方法是布尔运算，这种方法是通过对一些基本的三维模型做布尔运算（并、交、差）形成的。图1-3所示的:维模型创建过程如卜：第1步，用上一节介绍的“基本三维模型的创建方法”，创建本体1;第2步，在本体1上加上一个基本的长方体三维模型一一长方体2;第3步，在本体1上减去一个圆柱体而形成孔3;第4步，在本体1上减去一个截面为弧的柱体而形成圆角4。布尔运算方法的优点是，造型能力强，无论什么样形状的实体模型，它都能创建；但这种 方法的缺点也有不少：用CAD软件创建的三维模型都要进行生产、加工和装配，来获得真正的实物（即产品）。所以CAD软件在创建三维模型时，从创建的原理、方法和表达方式上，应该有强烈的工程意义。但布尔运算从创建原理到表达方式上，工程意义不是很明确，因为它强调的是点、线、面、体这 些没有什么工程意义的术语。这种方法的图形处理计算非常复杂，需要较高配置的计算机硬件。（2）特征添加法第2种方法是“特征添加”的方法。这是由PTC公司较早地提出来的，并将它运用到 Pro/ENGINEER软件中。下面将对“特征”及“特征添加”作详细介绍。1.2.2基于特征的三维模型1.“特征”“特征”或“基于特征”这些术语目前在CAD领域中频频出现。在创建三维模型时，这是 一种更直接，更有用的表达方式。对于“特征”的定义多种多样：“特征”是表示与制造操作和加工工具相关的形状和技术属性；“特征”是需要一起引用的成组儿何或者拓扑实体；“特征”是用于生成、分析和评估设计的单元；一般来说，“特征”构成一个零件或者装配件的单元。虽然从几何形状上看，它包含作为一 般：维模型基础的点、线、面或者实体单元，但更重要的是，它具有工程制造意义，也就是说，基于特征的三维模型具有常规几何模型所没有的附加的匚程制造等信息。2.用“特征添加”的方法创建三维模型这也是用Pro/ENGINEER创建三维模型的基本过程。这里还是以图1-3所示的三维模型为 例进行说明。用“特征添加”的方法创建三维模型的过程如图1-4所示：图1-4复杂三维模型的建模过程第1步，创建基本特征-本体1;第2步，在本体1上添加特征一一长方体2;第3步，在本体1上添加特征-孔3;第4步，在本体1上添加特征-圆角4。用“特征添加”的方法创建三维模型有很多好处:表达更加符合工程技术人员的习惯;:维模型的创建过程与其加工过程相近，可附加工程制造等信息；在模型创建中，特征结合于零件模型中，并且采用了参数化方法定义特征，可以有效地实 现制造过程自动化。3.基于特征的Pro/ENGINEER三维建模Pro/ENGINEER是基于特征的全参数化软件，其创建的三维模型是一种全参数化的三维模 型。“全参数化”有三层含义，即：特征截面几何的全参数化、零件模型的全参数化、装配组件 模型的全参数化。截面的全参数化是指Pro/ENGINEER自动给每个特征的维截曲中的每个尺寸赋参数并排 序，通过对参数的调整即可以改变儿何的形状和大小。如图1-5所示为本体特征截面的参数情况，其中左图为尺寸的几何值大小，右图为尺寸的参数序号。每一个截面二维图都有自己独立的编号。图1一5本体特征的参数情况零件的全参数化是指Pro/ENGINEER自动地给零件中特征间的相对位置尺寸、外形尺寸赋 参数并排序，通过对参数的调整即可改变特征间的相对位置关系、特征的几何形状及大小。基本特征的全参数化三维建模的优势在于，同一零件的特征，在任何一处被改动后，所有 的其他地方都会随之发生相应的改变，也就是说，整个工程是完全相关的。例如，在工程图中更 改尺寸后，其零件图、装配图等中的尺寸也会发生相应的改变。1.3问题与思考1.请简述Pro/ENGINEER区别于其他三维设计造型软件的特点。2.与以前的版本相比，Por/E Wildfire 3.0主要的改进在哪里？3.当前CAD软件中使用的三维建模原理都有哪些？各有什么优、缺点？4.Pro/ENGINEER的建模思想是什么？这种建模思想的优点是什么？5.参数化包括哪几层意思？使用参数化的方法创建三维实体模型有什么优点？第2章 Pro/ENGINEER安装与配置2.1 Pro/ENGINEER 的安装自1988年问世以来，PTC公司一直在对Pro/ENGINEER进行不断的升级和更新，以完美其 功能，以提高设计者的使用效率。到目前为止，已经发展到了 Pro/ENGINEER Wildfire 3.0版本。下面介绍Pro/ENGINEER Wildfie 3.0的安装方法。2.1.1硬件要求Pro/ENGINEER Wildfire 3.0中文版可以在工作站(Workstation)或个人计算机(PC)上安 装和运行。如果在个人计算机上运行，为保证软件安全和正常地使用，计算机硬件要求如卜.：CPU：最小要求主频在500MHz以上，推荐使用Intel公司生产的Pcntium4 2.4GHz或更高 主频的CPU芯片。内存：最小要求内存256MB,若要装配大型部件或产品，进行分析、仿真及模拟加工等，推荐使用1G以上的内存。显卡：要求显存32MB以上，推荐Geforce 4以上显卡，显存大小推荐128MB以上。如果 显卡性能太低，运行Pro/ENGINEER后会自动退出。网卡：安装和运行Pro/ENGINEER必须安装网卡，作为计算机的识别标志。硬盘：要求硬盘上有至少2GB的剩余空间，推荐2.5GB以上。虚拟内存：要求虚拟内存至少为500MB,推荐虚拟内存2GB或者更高。硬盘文件系统：NTFS 显示器：要求分辨率1024X768或更高，色彩质量24位或更高。光驱：CD-ROM或DVD光驱。鼠标：强烈建议使用三键鼠标或滚轮鼠标，如果使用双键鼠标，Pro/ENGINEER的视图调 整以及其它一些功能的使用会很麻烦，极为影响工作效率。键盘：标准键盘。浏览器：IE 6.0 SP1以上版本。2.1.2操作系统要求Pro/ENGINEERNGINEER Wildfire 3.0 支持当前大部分主流操作系统，如 HP-UNIX,Solaris,Linux,Windows等。对于一般用户，使用的是个人计算机，操作系统一般为Windows。对于不 同版本的Windows的要求为：Windows 2000：基本操作系统，Service Pack 4以上版本；Windows XP Home Edition：基本操作系统，Service Pack 1 和 Service Pack 2；Windows XP Professional：基本操作系统，Service Pack 1 和 Service Pack 2；Windows XP x64：基本操作系统。2.1.3安装步骤用户在合法地获得软件CD-ROM安装光盘以及许可证包(License Pack)后，即可开始安装 Pro/ENGINEER。下面以Windows XP Professional SP2操作系统为例，介绍其安装过程。1.安装许可证服务器步骤I,将首张CD-ROM放入光驱。若Windows系统启用了光驱的Autorun功能，PTC.Setup 将自动启动，如2-1所示。图2-1系统安装提示步骤2,等几秒钟后，系统将弹出PTC.Setup的运行界面，如图2-2所示。在【选择您的国家/地区】多选框内，选中【中国】后，单击【下一个图2-2 PTC.Setup运行界面步骤3,系统弹出“接受许可证协议”对话框，如图2-3所示。单击【接受许可证协议的条款和 条件】一【下一个 步骤4,系统弹出“选择安装模块”界面，如图2-4所示，单击【PTC License Server】。图2-3接受许可证协议图24选择安装模块步骤5,系统弹出“指定许可证文件”界面，如图2-5所示。单击【曰】按钮，填入许可证包(License Pack)的地址后，单击【确定】，自动返回到“指定许可证文件”界面，此时会显示出用户所获 得许可证的详细情况。如果许可证文件没有问题，可以使用，单击【下一步】后，系统则会进行 PTC许可证服务器的安装，完成后，单击【下一个】后，系统会返回图24所示的“选择安装模 块”界面。在安装过程中，可能会有提示要求更换光驱中的光盘，按照系统的提示放入所需要的 光盘即可。图2-5指定许可证文件2.安装 Pro/ENGINEER步骤6,在如图2-4所示的“选择安装模块”界面中，单击【Pro/ENGINEER】后，进入“定义 安装组件”界面，如图2-6所示。选择所需要安装的组件后，单击【下一个1.图2-6定义安装组件步骤7,系统弹出“许可证服务器管理”界面后（如图2-7所示），单击【添加】，弹出“指定许 可证服务器”界面，如图2-8所示。安装网络版Pro/ENGINEER,则单击【单个许可证服务器】，填入主机名及端口号后，单击【确定】；若安装单机版Pro/ENGINEER,则单击【锁定的许可证 文件（服务器未运行）】，指定许可证文件后，单击【确定1系统自动返回“许可证服务器管理”界面，并列出当前使用许可证的信息，单击【下一个】。图2-7许可证服务器管理图2-8指定许可证服务器说明三元组许可证服务器三元组许可证服务器，顾名思义，就是同时指定三台不同的服务器。这三台服务器中，只要有一 台可以使用，就能正常使用网络版Pro/ENGINEERo这样做提高了网络版Pro/ENGINEER的容 错性，特别适合于小组共同使用Pro/ENGINEER的情况。步骤8,如图2-9所示，系统弹出“Windows优先选项”界面，可以按照用户需要进行调整，建 议使用默认值，直接单击【下一个】；弹出“可选配置步骤”界面，用户也可自行选择，选择完 成后单击【安装】，开始安装。安装过程中，系统会提示要求更换光驱中的光盘，按照提示做即 可。步骤9,安装完成后，如图2-10所示。单击【下一个】，返回图2-4所示的“选择安装模块”界 面。步骤10,其它模块的安装与Pro/ENGINEER的安装基本相似，不重复叙述。图2-9 Windows优先选项及可选配置步骤图 2-10 完成 Pro/ENGINEER 安装2.2 Pro/ENGINEER用户界面简介Pro/ENGINEER主窗口由导航区、Pro/ENGINEER浏览器、图形区、菜单条、工具箱、消息区、提示区和状态条所组成，如图2-11所示。图 2-11 Pro/ENGINEER Wildfire 3.0 中文版窗 口 界面2.2.1导航区导航区包括“模型树”、“层树”、文件夹浏览器”、“收藏夹”和“连接”。1.模型树“模型树”是零件文件中所有特征的列表，其中包括基准和坐标系。在零件文件中，“模型树”显示零件文件名称并在名称下显示零件中的每个特征。在组件文件中，“模型树”显示组件文件 名称并在名称下显示所包括的零件文件。用户可以根据需要，自定义“模型树”中所显示内容的 种类。模型结构以分层（树）形式显示，根对象（当前零件或组件）位于树的顶部，附属对象（零件或 特征）位于下部。如果打开了多个Pro/ENGINEER窗口，则“模型树”内容会反映当前窗口中 的文件。“模型树”只列出当前文件中的相关特征和零件级的对象，而不列出构成特征的图元（如边、曲 面、曲线等）。每个“模型树”项目包含一个反映其对象类型的图标，如隐藏、组件、零件、特征或基准平面（也 是一种特征）。该图标还可显示特征、零件或组件的显示或再生状态（如隐含或未再生）。2.层树“层树”可以有效组织和管理模型中的层。3.文件夹浏览器“文件夹浏览器”类似于Windows的“资源管理器”，用于浏览和管理文件。4.收藏夹“收藏夹”类似于IE的“收藏夹”，可以更加有效地管理个人资源，提高工作效率。5.连接“连接”用于连接网络资源和网卡协同工作。2.2.2 Pro/ENGINEER 浏览器使用Pro/ENGINEER浏览器，可访问网站、在线目录或其它在线信息。此浏览器已嵌入 Pro/ENGINEER窗口，在图形窗口之上滑动。浏览器将打开默认主页。用户可为浏览器设置不同 的主页。Pro/ENGINEER浏览器的内容取决于用户的任务。切换到新的导航工具时，此浏览器将显示相应 的内容。浏览器有多个浏览线程。除用于信息、文件和Web浏览的一般线程外，此浏览器还有针对任务的线程。浏览器可与Pro/ENGINEER以交互方式使用，以执行以下任务：浏览文件系统；在浏览器中预览Pro/ENGINEER模型；在浏览器中选取Pro/ENGINEER模型，然后将其拖放到图形窗口中将其打开，或者双击文件名将其打开；查看交互式“特征信息”和BOM窗口；访问FTP站点：查看网站或喜欢的Web位置；浏览PDM系统及与之交互；连接到在线资源。2.2.3图形区Pro/ENGINEER各种模型图像的显示区，用户可以直观地在图形区中观察所创建模型的外形。配 合放大、缩小、旋转及隐藏工具，用户可以自由地观察三维实体模型。2.2.4菜单条菜单条包含创建、保存和修改模型的命令，以及设置Pro/ENGINEER环境和配置选项的命令。可通过添加、删除、复制或移动命令，或通过添加图标到菜单项或将它们从菜单项删除来定制菜 单条。2.2.5工具箱位于Pro/ENGINEER窗口顶部、右侧和左侧的工具箱可包含工具栏、按钮和菜单。使用“定制 对话框”可定制工具箱的内容和位置。下面是各工具栏中快捷按钮的含义和作用（图2-12图2-19）,必须熟悉。-创建新对象打开现有对象-1-保存括动对象-打印活动对象一 发送带有活动窗口中对象的邮件-发送帚有活动窗口中对象的处接的邮件C-撤消C-重做.-剪切,1.-复制3!-粘贴-选择性粘贴产-再生澳空K-在楔型树中按规律杳技项目-选取框内部师目图2-12文件工具栏图2-13编辑工具栏-重绘当前桎国X-旋转中心开/关审-定向模式开/关-放大-缩小二-更新调竽对象使其完全显示+-市新定向视图-保存的视图列表二-设置层.层项目及显示状态u-启动视图首或罂-茎准平而开/关,4-基谁轴升/关-基准点开/关,-坐标系开/关图2-14视图工具栏图2-15基准显示工具栏-草绘H具基准早面工具-茎准轴工具-插入琏准曲线妾准点工具-基准坐标系工具-插入分析特征-净入冬照特征魏 侬就 框藏障色 线增无著图2-16基准工具栏图2-17模型显示工具栏拉伸工具 旋转工具 可变触面扫描工具 边界混合工具 造里工具图2-18基础特征工具栏2.2.6消息区-扎工具-壳工具-访工具-拔摸工具-倒四角工具-倒角工具图2-19工程特征工具栏消息区中显示与窗口中的工作相关的单行消息。使用消息区的标准滚动条可查看历史消息记录。2.2.7提小区当鼠标通过菜单名、菜单命令、工具栏按钮及某些对话框项目上时，提示区中会出现与之相关的 屏幕提示。2.2.8状态条在可用时，状态栏显示下列信息：与“工具”（Tools）“控制台（Console）相关的警告和错误快捷方式；在当前模型中选取的项目数；可用的选取过滤器；模型再生状态，力指示必须再生当前模型，指示当前过程已暂停。2.3 配置 Pro/ENGINEER2.3.1配置用户界面在使用时，设计者可根据个人、组织或公司需要定制Pro/ENGINEER用户界面，例如:创建键盘宏（称为“映射键”），并将它们和其它定制命令添加到菜单和工具栏中；添加或删除现有工具栏；将分隔按钮添加到T具栏中（分隔按钮中包含多个紧密相关的命令，通过显示第一个命令而隐藏所有其它命令的方法来节省空间）；从菜单或工具栏移动或删除命令；更改消息区位置；将选项添加到菜单管理器；遮蔽“菜单管理器”中的选项（使之不可用）；为“菜单管理器”菜单设置缺省命令选项；与当前进程的活动模型相关的视图命令；单击【工具】一【定制屏幕】，系统弹出“定制对话框”，可以定制菜单条和工具栏。缺省情况下，所有命令也将显示在“定制对话框”中。使用menu_dcf.pro文件，可向“菜单管理器”添加选 项。也可使用“环境对话框”来更改Pro/ENGINEER的环境设置。1.添加或删除工具栏使用“定制对话框”中的“工具栏选项页”，可将整个工具栏增加到Pro/ENGINEER用户界面中，或从其中删除。步骤1,单击【工具】一【定制屏幕】一【定制】，打开“定制”对话框；步骤2,单击【工具栏】选项卡，如图2-20所示；步骤3,要从显示画面上删除工具栏，清除其复选框，单击【确定】关闭对话框；步骤4,要增加工具栏，选取其复选框，在位置列表中选取【顶部】、【左侧】或【右侧】来指定 工具栏的位置，单击【确定】关闭对话框；图2-20定制工具栏选项卡步骤5,要将新设置保存到config.win文件中，在“定制对话框”中执行下列操作：单击【自动保存到】复选框（缺省选取），然后键入保存此设置的config.win文件路径；也可以单击【文件】一【保存设置】。在“保存窗口配置设置对话框”中，可接受缺省文件名和路径，或者键入新文件路径。2.配置映射键在Pro/ENGINEER中，映射键是将常用命令序列映射到特定键盘键或组合键的键盘宏。映射键 保存在配置文件mapkey中，每个宏开始于一个新行。可定义单键或组合键，按这些键时可执行 映射键宏。对于在Pro/ENGINEER中经常执行的所有任务命令，都可以为其创建映射键。通过 将定制的映射键添加到工具栏或菜单条中，借助鼠标单击或菜单命令就可以使用这些映射键，从 而实现工作流程的自动化。（1）定义映射键步骤1,单击【工具】一【映射键】，打开“映射键”对话框，如图2-21所示；步骤2,单击【新建】，打开“录制映射键”对话框，如图2-22所示，并在“键序列”文本框中 键入用于执行映射键的键序列；在适当的文本框中键入映射键的名称和说明；步骤3,单击Pro/E选项卡。通过选取下列选项之一来指定运行映射键时系统必须处理提示的方 式：录制键盘输入（缺省选项）：在定义映射键时录制键盘输入，在运行宏时使用；接受系统缺省设置：在运行宏时接受系统缺省设置；暂停，等待键盘输入：运行宏时，当出现提示时暂停，在消息区域等待键盘输入;步骤4,单击【录制】，并通过按适当顺序选取菜单命令开始录制宏;步骤5,完成录制宏后单击【停止1 注意要使用功能键，必须在名称前加美元符号（$）。如映射至F3时键入$F3。L图2-21映射键对话框 图2-22录制映射键如果创建包含打开对话框和从中选取的操作的新映射键，则当运行该映射键后，无论何时 打开对话框，Pro/ENGINEER都不会因用户输入而暂停。要因用户向对话框中输入内容而暂停，在录制映射键时单击“录制映射键对话框”中的【暂停】以指示何时暂停。“恢复提示对话框”打开。在“恢复提示对话框”中键入提示。然后单击【恢复】，进行映射键的录制。运行宏时，系统暂停，显示键入的提示，并提供【恢复】或【取消】的选择。（2）执行映射键执行映射键有三个重要规则：按下映射键时，如果第一个命令未显示在屏幕上，则系统将依次检查随后的所有命令。当 查找到一个显示的命令时，系统将从第一个找到的此命令开始执行映射键。因此，建议从适当的 顶层菜单开始建立命令序列。如果某些命令需要从键盘输入数据（例如，零件名），则映射键将暂停。输入数据后，系统将继续执行映射键。如果映射键命令要求使用鼠标进行选取（例如，在图形窗口中选取草绘平面），系统则停止 执行映射键并在此处退出映射键。如果不必选取任何几何，则可以使用这种方法创建重复选项的 长序列的对象独立映射键。有时可能因为映射键中指定的命令目前不可用，所以无法执行某映射键。如果将键盘命令缩写的 配置选项设置为on,命名映射键时要谨慎。例如，如果曾映射过字符序列“cc”，当按第一个“c”时，Pro/ENGINEER立即从主菜单拾取【切换窗口】命令。因此，建议使用未在命令名中使用过 的字符来开始映射序列，这些字符包括：斜杠、括号、惊叹号等。(3)将映射键添加到菜单条或工具栏可将命令添加到工具栏或菜单条中的菜单。新的按钮或命令可以是现有的Pro/ENGINEER命令 或用户定义的映射键。步骤1,单击【工具】一【定制屏幕工打开“定制对话框”，缺省状态下显示“命令标签”；步骤2,在【种类】列表中选取【映射键】；步骤3,在【映射键】下，完成下列任务之一：要添加一个映射键，则将其拖动到菜单条中的适当位置；要从菜单条中删除某个映射键，则将其拖至菜单条外。步骤4,要将新设置保存到config.win文件中，请在“定制对话框”中选择下列操作之一：选取【自动保存】(缺省选取)，然后键入保存此设置的config.win文件路径；单击【文件】f【保存设置工在“保存窗口配置设置对话框”中，键入保存此设置的config.win文件路径。步骤5,单击【确定13.更改菜单条和工具栏命令的外观步骤1,单击【工具】一【定制屏幕】，打开“定制对话框”，缺省状态下显示“命令标签步骤2,在【种类】下，选取【映射键】；步骤3,在【映射键】区域，选取某个特定按钮并单击【修改选择】，从以下选项中选取：删除(Delete)：删除所选按钮；复制按钮图像(Copy Buttonimage)：将所选按钮的图像复制到
