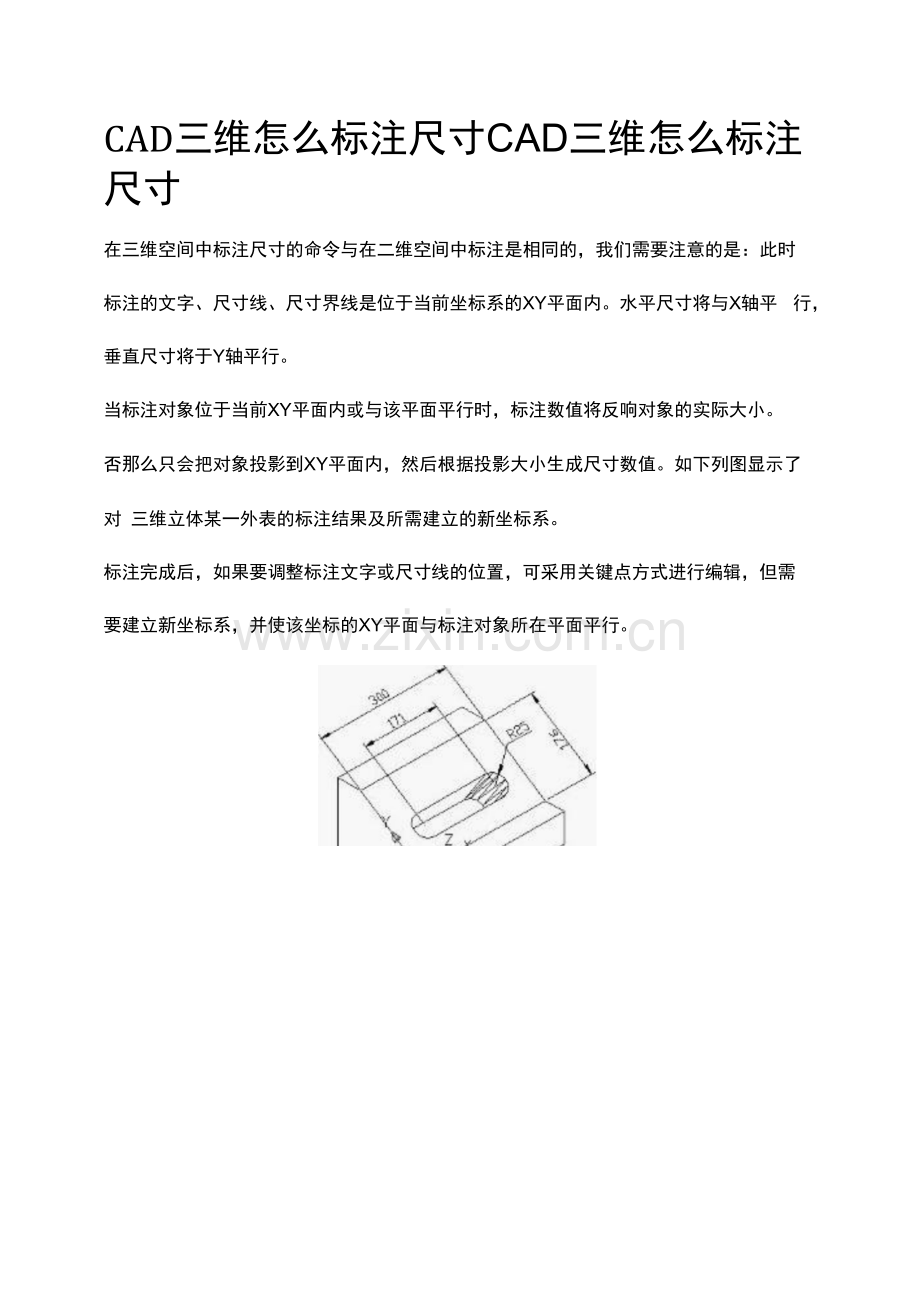

CAD三维怎么标注尺寸.docx

CAD三维怎么标注尺寸CAD三维怎么标注尺寸
在三维空间中标注尺寸的命令与在二维空间中标注是相同的，我们需要注意的是：此时 标注的文字、尺寸线、尺寸界线是位于当前坐标系的XY平面内。水平尺寸将与X轴平 行，垂直尺寸将于Y轴平行。
当标注对象位于当前XY平面内或与该平面平行时，标注数值将反响对象的实际大小。
否那么只会把对象投影到XY平面内，然后根据投影大小生成尺寸数值。如下列图显示了对 三维立体某一外表的标注结果及所需建立的新坐标系。
标注完成后，如果要调整标注文字或尺寸线的位置，可采用关键点方式进行编辑，但需 要建立新坐标系，并使该坐标的XY平面与标注对象所在平面平行。
