送电方案样册

2
2020年4月19日
文档仅供参考，不当之处，请联系改正。
*******************
*********

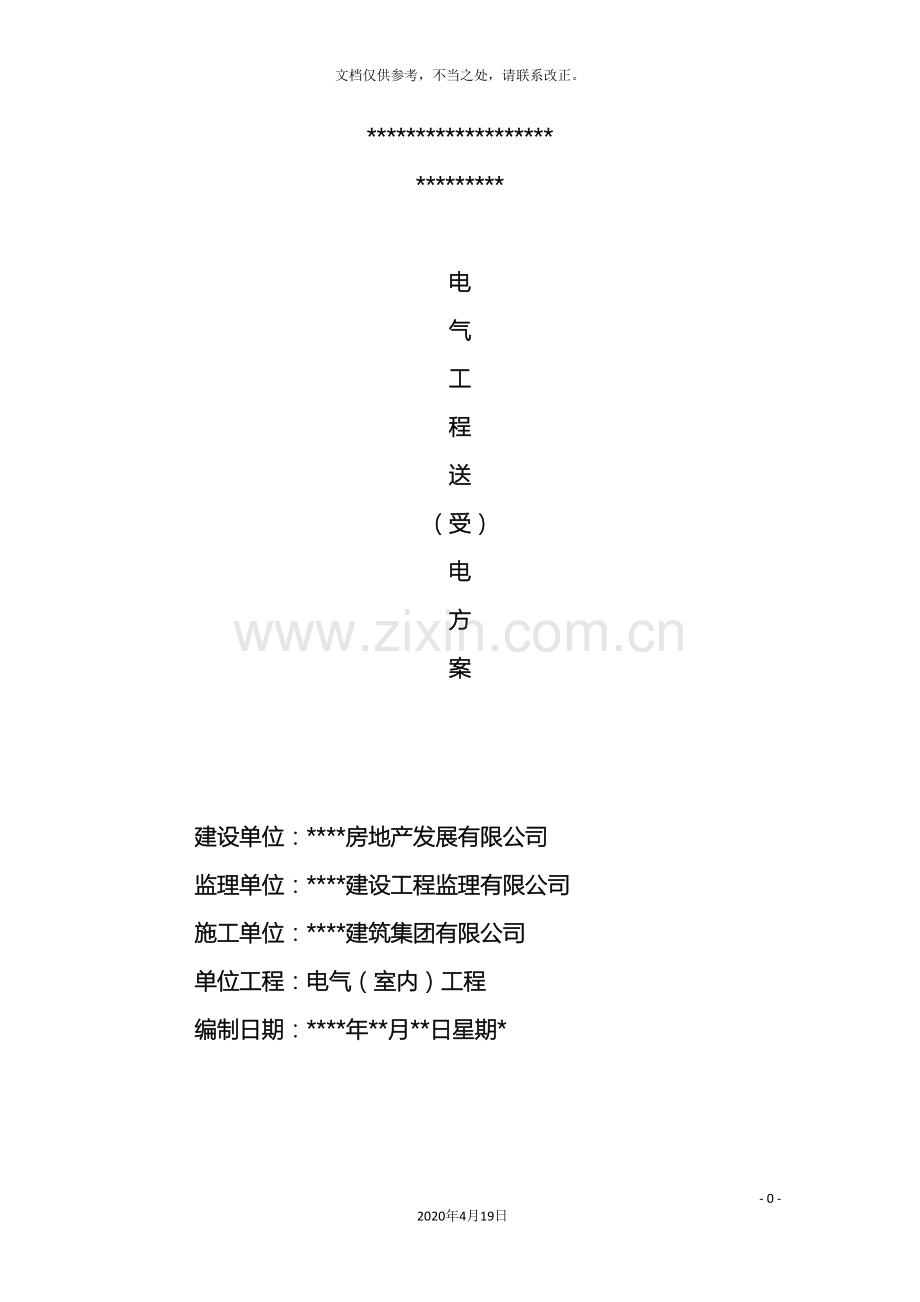

电
气
工
程
送
（受）
电
方
案

建设单位：****房地产发展有限公司
监理单位：****建设工程监理有限公司
施工单位：****建筑集团有限公司
单位工程：电气（室内）工程
编制日期：****年**月**日星期*

编制依据：
本方案依据**********************施工合同、电气施工图纸及公司质量手册，相关现行国家规范标准编制。相关国家规范标准如下：
《低压母线槽选用、安装及验收规程》 CECS 170：
《电气装置安装工程电缆线路施工及验收规范》 GB50168-
《建筑电气工程施工质量验收规范》 GB50303-
《电气装置安装工程电气设备交接试验标准》 GB50150-
《电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50171-92
目的：
为了工程施工顺利进行，及各相关专业配合调试，达到更好的工程质量要求，编制本方案，使工程顺利竣工。
一、电气概况：
本工程为一类高层建筑，供电电源采用二路10kv高压电源供电，以电缆穿管埋地引入本大楼地下一层主配电站的进线柜。当一路电源故障时，另一路电源不致同时受到损坏。
本工程自动扶梯、大型商场及空调用电为二级负荷；消防设施、防火卷帘门、应急疏散照明、计算机房、消控室、航空障碍灯、电梯、机械停车设备、生活水泵为一级负荷；其余为三级负荷。
二、组织机构
总指挥 ： ***
副总指挥： **
技术监督： ***
系统负责人： ***
三、人员组织及工具、机具配置
3.1人员组织
安排送电和配合用工
电工： 10人
相关专业人员：15人

3.2 工具和机具
名称
型号
单位
数量
绝缘电阻摇表
ZC25-3
只
2
钳形表
0～400A
只
1
数字式万用表
0～500V
只
1
对讲机
HQT
副
2
相位监测器

只
2
常见工具

套
若干
3.3 送电日期：****年**月**日——****年**月**日
四、送电措施
4.1 主干线回路及配电箱绝缘测试
1）按系统图进行校对线路，检查接线的正确性、安全性。
2）进行绝缘值的测试并做好测试记录。
3）送电，采用万用表进行电压测试，检查相位，挂好警告牌
4）配电箱内全部电器安装完毕后，用500兆欧表对线路进行绝缘电阻测试。绝缘电阻测试包括相线与相线、相线与地线、相线与零线所有导线之间绝缘电阻。绝缘电阻应＞0.5MΩ。
普通电缆绝缘电阻应＞20MΩ
密集型母线槽绝缘电阻应＞0.5MΩ
4.2 配电箱柜检查
1）接地（接零）保护措施：
接地排位于配电箱下部，位置正确；而且部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整，箱内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐；PE线安装明显、牢固。连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。
2）电气设备、器具和非金属部件的接地（接零）：
导线连接紧密、牢固，接地（接零）线截面选择正确，需防腐的部分涂漆均匀无遗漏，不污染设备和建筑物，线路走向合理，色标准确。
4.3 环境条件
各变电所均施工完毕，场地清理干净，门锁均锁好，各楼层配电间均已装好临时门，而且配好门锁，配电间内土建已施工完毕，达到送电条件。
4.4 送电步骤
1) 电气线路送电过程中，配电柜具有失压欠压保护、过压保护、过流保护、过载保护等功能。送电处于空载状态。
2) 在各部位设备接线完毕，但应在负载断开的情况下可逐步向下级送电。
送电程序：
a) 以上步骤完成并确认后，按照送（受）电计划表（后附）变电所配电柜序号，回路序号逐级进行；一组人在变电所操作配电柜，一组人按照变电所的回路位置逐步测试；
b) 变电所送电采用点动—合闸的方式；
c) 送电应二人一组，配备对讲机，提高送电时的效率和安全；
d) 在每一回路送电后，应在现场予以警示性标记和警示语。
e) 送电时按回路顺序逐路送，每送一路应检查由此回路供电的所有配电箱总开关上桩头的电压及相位。此回路所有配电箱电全部送到后然后再合上第二个回路开关，重复上述步骤，直到全部配电箱电送到。
f) 送电时应有甲方负责人在场，经许可后方能操作开关，操作时至少应有二位操作工在场，一人操作，一人监护。
g) 送电完毕后，所有带电的配电箱、控制箱上均应挂好送电标识。各配电箱间应上锁，钥匙专人保管。
五、安全保障及防火
5.1 安全防范措施
1) 参加送电调试的相关人员必须持证上岗，施工现场设专职安全员、项目负责人和项目施工员为现场安全第一责任人，全面负责现场的安全，在布置生产任务的同时，应认真进行有针对性的安全技术交底，严禁违章指挥、冒险作业，建立健全安全生产责任制，责任落实到人，明确安全指标和保证措施。
5.2 安全用电
1) 施工现场的用电设备及线路的绝缘必须良好，电气设备及装置的金属部位和可能由于绝缘损坏而带电的必须采取保护性接地和接零措施。
2) 施工用流动动力箱、照明箱必须完好无损，箱内开关电器（含插座）应按其规定的位置坚固在电器安装板上，不歪斜不松动，箱内的工作零线应经过接线端子板连接，并与保护零线端子板分设，接头不松动，不得有外露带电部分，外壳等必须作保护接零。动力流动箱内必须做到“一机一闸一漏电”严禁用一漏电开关直接控制两台及两只以上用电设备（含插座），动力照明流动箱拖线不得超过30米，当中应无接头。
3) 电气装置遇到跳闸时，不得强行合闸，应查原因，排除故障后再行闸，线路故障检修应由专职电工负责，非专职业电工不得擅自开箱合闸。
4) 现场移动电动工具应有良好的接地，使用前应检查其性能，长期不用的电动工具其绝缘性能应经过测试后方能使用，手持电动工具的电源线不得随意加长，使用工具附近必须设置可控制的配电箱，必须装有漏电开关，使用电动工具时应有二人在场操作，以利处理应急事故。

**低压送（受）电调试计划
序号
送（受）电日期
送电
受电
工作内容
负责人
1
****年**月**日
WE31&WE32
WPM8-1&WPM8-2
WPM7-1&WPM7-2
WPM12
地下室照明及小动力ALE-1、AL-11、AL-12
生活泵双电源ATshp
消防泵双电源ATxxp
人防照明及动力ATrfd
绝缘测试、送受电至动力箱或照明箱上桩、点亮地下室照明
***、***、***、**
2
****年**月**日
WPM1-1&WPM1-2
WPM2-1&WPM2-2
WPM3-1&WPM3-2
WPM4-1&WPM4-2
WPM5-1&WPM5-2
WPM6-1&WPM6-2
WPM9-1&WPM9-2
WPM10-1&WPM10-2
WPM11-1&WPM11-2
排烟控制箱ATxpy1
排烟控制箱ATxpy2
排烟控制箱ATxpy3
排烟控制箱ATxpy4
排烟控制箱ATxpy5
电梯井排水泵ATxtq
车库通风控制箱ATtfj
车库排污泵ATdxq
机械车位预留ATjtc
绝缘测试、送受电至动力箱或照明箱上桩
***、***、***、**
3
****年**月**日
WPM22
WPM21-2&WPM21-2
WPM20-1&WPM20-2
WPM18-1&WPM18-2
WPM32G
WPM31
WPM29
五层屋面ACdt
五层屋面AT5-2
五层屋面AT5-1
五层屋面ATdt4
空调主机配电箱AP3-1X
空调主机配电箱AP3-4
1~4F空调配电AP1~AP4
绝缘测试、送受电至动力箱或照明箱上桩
***、***、***、**
4
****年**月**日
WPM13-1&WPM13-2
WPM14-1&WPM14-2
WPM15-1&WPM15-2
WPM17-1&WPM17-2
WPM16-1&WPM16-2
WLM5
WLM4
WLM31&WLM32
屋顶机房ATxwy
屋顶电梯ATdt6
屋顶电梯ATdt7
16F电梯ATdt5
14F屋顶AT14
4层AL4-1、AL4-2
1~3层AL1’~AL3’
1~3层AL1~AL3
绝缘测试、送受电至动力箱或照明箱上桩，现运行电梯电源的切换
***、***、***、**
5
****年**月**日
WE21&WE22
WELM1&WELM2
WPM27-1&WPM27-2
WPM26-1&WPM26-2
WPM35-1&&WPM35-2
WPM36-1&&WPM36-2
WPM25-1&WPM25-2
WPM24-1&WPM24-2
WPM23-1&WPM23-2
WPM19-1&WPM19-2
1~4层ALE1~ALE4
1~3层ATjl1~ATjl3
1层ATxks
1层AT1
2层AT2
3层AT3
2层ATzdt2
3层ATzdt3
3层ATdt2
4层ATjsf
绝缘测试、送受电至动力箱或照明箱上桩
***、***、***、**
6
****年**月**日
WE11&WE12
WLM1&WLM2
WPM28
5~17层ALE5~ALE17
5~17层AL5~AL17
5~17层AP5~AP17
绝缘测试、送受电至动力箱或照明箱上桩
***、***、***、**
