BST焊接符号培训讲座标准.pptx

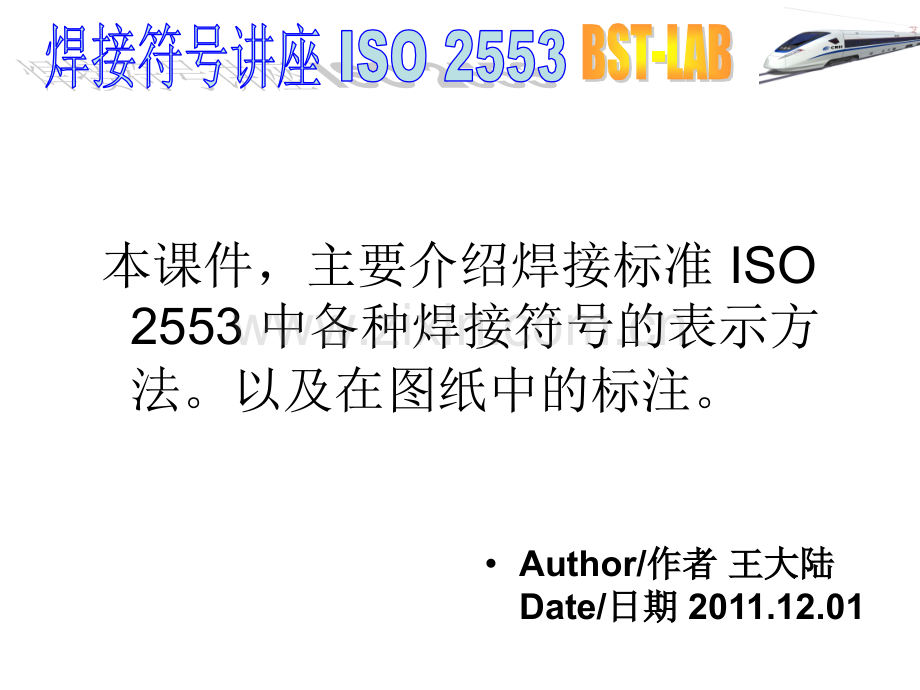

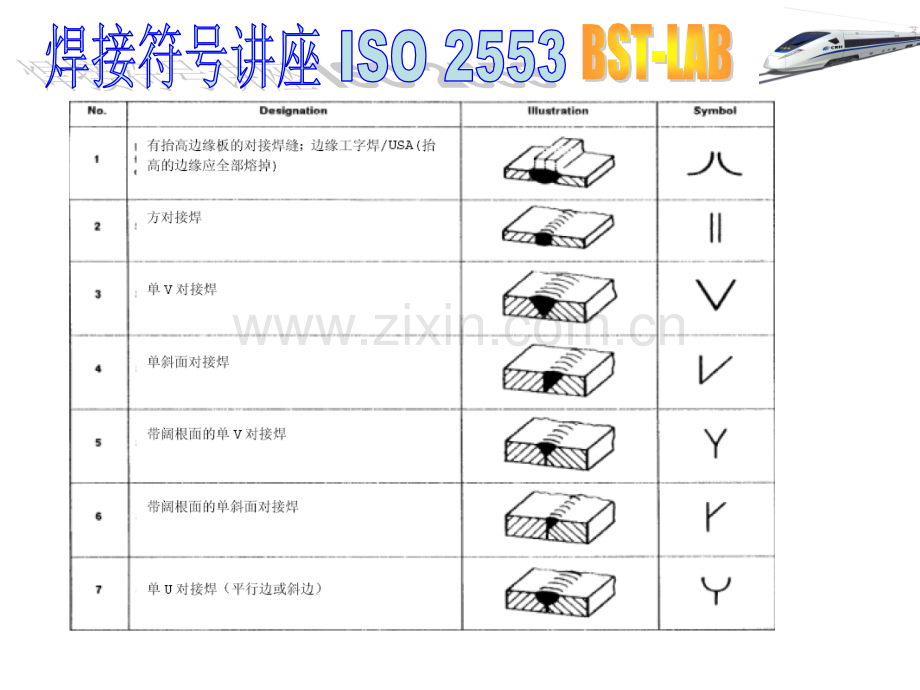

本课件，主要介绍焊接标准 ISO 2553 中各种焊接符号的表示方法。以及在图纸中的标注。Author/作者作者 王大陆王大陆Date/日期日期 2011.12.01 接头的基本形式：1.角接头、2.对接接头、3.T型接头角接接头：按照位置分为：角接接头，碰尖角焊缝，端部焊缝，搭接焊缝。角接接头按照形状分为：凸角角焊缝，平角角焊缝，凹形角角焊缝，不等腰角焊缝Za2a角焊缝测量角焊缝测量角焊缝中存在着焊角高度角焊缝中存在着焊角高度与焊脚长度之间的比例见下与焊脚长度之间的比例见下图，对此也有不同的量具，图，对此也有不同的量具，以测量这种尺寸如果角焊缝以测量这种尺寸如果角焊缝表面不规则，应多测几个位表面不规则，应多测几个位置，焊缝厚度选最低值。置，焊缝厚度选最低值。焊缝的指引线可以在尾部以下列顺序排列焊缝和尺寸增加的信息焊接方法如根据ISO 4063验收等级如根据ISO 5817 和ISO 10042工作位置如根据ISO 6947填充材料如根据ISO 544 ISO 2560 ISO 3581 表7-1 常用焊缝基本符号常见焊缝标注及说明Thanks Author/作者作者 王大陆王大陆Date/日期日期 2011.12.01
