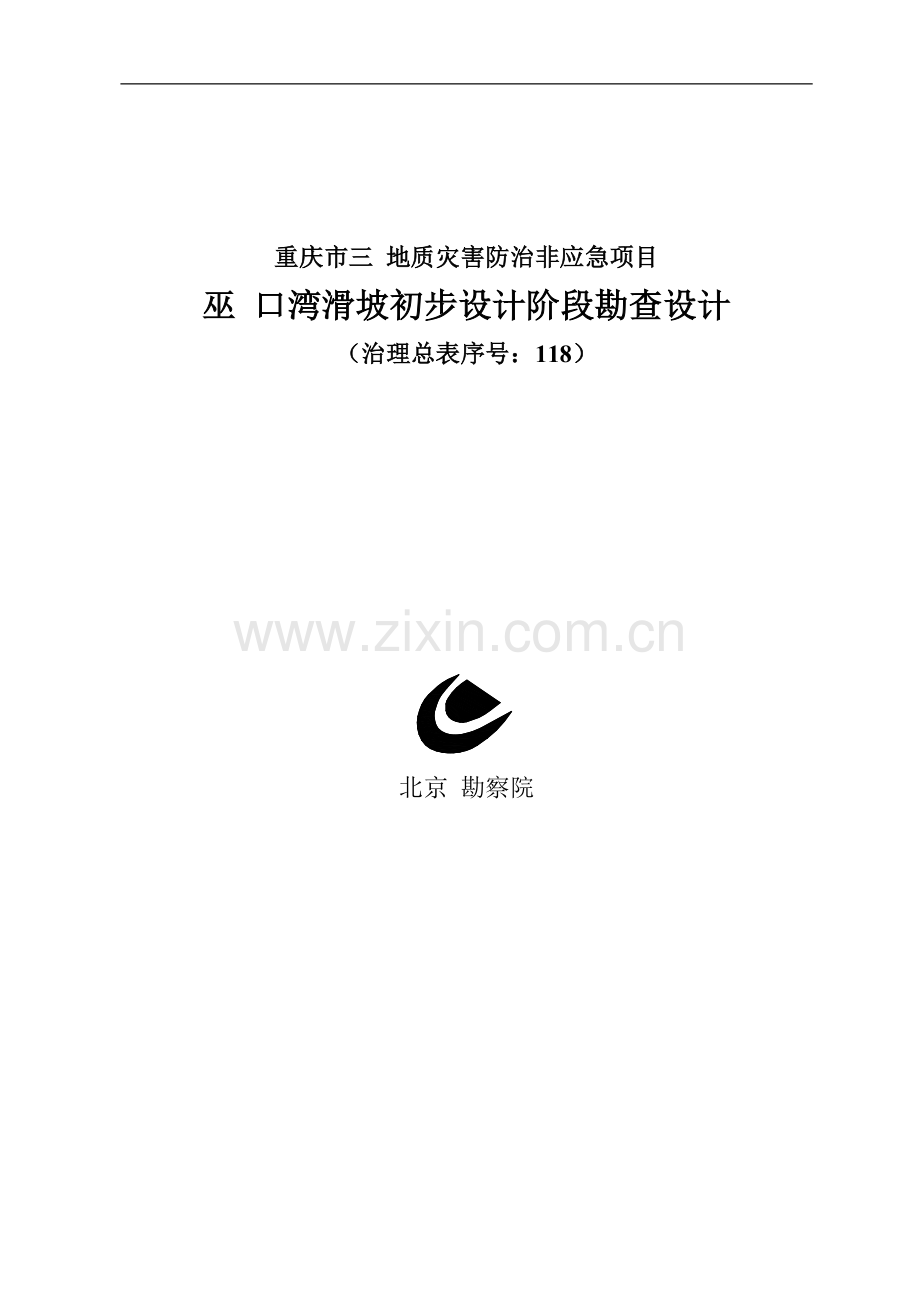

重庆市三 地质灾害防治非应急项目
巫 口湾滑坡初步设计阶段勘查设计
（治理总表序号：118）

北京 勘察院

重庆市三 步设计阶段勘查设计
（治理总表序号：118）

编 写 人：
审 核：
工程负责人：
技术负责：
总工程师：
院 长：

提交单位：北京市 程勘察院
提交时间：二〇〇七年十一月

目 录
1前言 1
1.1任务来源 1
1.2目的与任务 1
1.3前人工作程度 1
1.4勘查执行技术标准 2
1.5勘查范围、防治工程等级 2
2勘查区自然地理及地质环境条件概况 2
2.1地理概况 2
2.2气象水文 2
2.3地质环境概况 3
3滑坡体基本特征 3
3.1滑坡空间形态 3
3.2滑坡物质组成及结构特征 4
3.3滑坡水文地质特征 5
3.4滑坡变形特征 5
3.5滑坡成因机制分析 5
3.6滑坡危害性分析 6
4勘查工作部署和勘查工作量 7
4.1勘查工作部署 7
4.2勘查工作量 8
5勘察进度计划 8
6施工保障措施 9
6.1 施工组织设计 9
6.2施工准备 10
6.3 施工顺序 11
6.4 质量管理 11
6.5 施工安全 13
7预期成果 13
8附件勘察费用预算表 14
8.1编制依据 14
8.2预算总费用 14

附图：
1、巫山县渡口湾滑坡初步设计阶段勘查设计工作布置图（1：1000）

1前言
1.1任务来源
根据《重庆市三峡库区 防治工作领导小组关于加快推进三峡库区三期地质灾害防治非应急项目工作的紧急通知》（渝三峡地防发[2007]1号），受重 巫山县地质灾害整治中心委托，北京市 工程勘 山县所有非应急治理项目进行实地调查、初勘、详勘任务，合同段编号为24，巫山县渡口湾滑坡为巫山县非应急治理项目（共10个）之一，其治理总表序号为118。
1.2目的与任务
在已通过专家评审的可研究勘查报告的基础上，进行初步设计阶段勘查。调查其危害范围及实物指标，查清勘查区的地质环境、规模、岩土体结构、水文地质条件，获取有关稳定性计算参数，对稳定性进行分析与计算，并作出综合评价、分析成灾的可能性、成灾的条件，分析论证并提出工程防治方案建议。在勘查过程中根据设计需要及时提供中间性成果，供建设设计单位及时研究确定防治方案，同时对设计的治理工程轴线，场地和重点部位进行针对性的工程勘查勘探和测试，进一步查明边界条件，复核有关物理力学指标及计算参数。
1.3前人工作程度
①2003年12月，由湖北省地质灾害防治工程勘查设计院提交的《三峡库区三期地质灾害防治巫山县崩滑体规划勘查报告》，为本次调查起到了重要性的作用。
②2006年5月，由重庆蜀通岩土工程有限公司提交的《巫山至巫溪巫山段二级公路K82+380～K82+450罗家湾滑坡工程地质详细勘察报告》及其施工设计图。
③2007年8月，北京市地质工程勘察院对渡口湾滑坡进行了勘查前调查，并提交了《巫山县渡口湾滑坡调查报告》。
同年9-10月进行了可行性研究勘查，基本查明勘查区地质条件，提交《巫山县渡口湾滑坡可行性研究阶段勘查报告》。
1.4勘查执行技术标准
本次勘查执行的技术标准主要有：
1、《三峡库区三期地质灾害防治工程地质勘察技术要求》（三峡库区地质灾害防治工作指挥部，2004年12月）；
2、《岩土工程勘察规范》（GB50021-2001）；
3、《建筑边坡工程技术规范》（GB50330-2002）；
4、《工程测量规范》（GB50026－93）；
5、《工程岩体试验方法标准》（GB/T50266－99）；
6、国家现行的地质勘察其它行业规范。
1.5勘查范围、防治工程等级
勘查范围同可行性研究阶段范围。滑坡除对长江支流大宁河有直接影响外，其危害对象主要为重庆市两巫二级公路及滑体上移民迁建居民点，目前据勘查前调查报告显示：危害人数124人，直接经济损失421.47万元，根据《勘察技术要求》规定中的地质灾害危害程度分级，渡口湾滑坡防治工程等级为Ⅲ级。
2勘查区自然地理及地质环境条件概况
2.1地理概况
渡口湾滑坡地理位置为巫山县龙溪镇龙溪村一社，地理坐标：东经109°38′52″，北纬31°18′11″。滑坡位于巫山县城北西方向长江支流大宁河右岸岸坡。
2.2气象水文
工作区一带属亚热带季风温湿气候；多年平均降雨量1222mm，降雨多集中在5～9月，最大日降雨量达199mm，年均暴雨3.06次，最长连续降雨日数为6天，雨量达255mm。50年一遇的降雨强度为66mm/h。年均风速2.87m/s，年均最大风速11.2m/s。
三峡水库蓄水前河面高程约73.90m（巫山），江面纵坡降0.2‰，目前库水位为145m左右。根据奉节水文站观测资料：多年平均流量13180m3/秒，多年平均迳流量4156.44×108m3，（巫山）最大水位变幅达54.43m。三峡库区正常水位变幅在175m至145m之间。渡口湾滑坡位于长江支流大宁河右岸岸坡，水位的涨落变化，将影响到岸坡的稳定性。
2.3地质环境概况
2.3.1地形地貌
滑坡区域地貌属构造—溶蚀（侵蚀）脊状岩溶低山沟谷地形，浅－中等切割，滑坡处山顶高程为637.5m，河水面高程为165.7m，相对切割深度471.8m。滑坡位于长江支流大宁河中游右岸斜坡下部，斜坡为凹形坡，上陡下缓，上部地形坡度45°—50°，基岩普遍出露，下部地形坡度20°—32°，表面被第四系崩坡积物覆盖，多被人工垦殖成梯田。滑坡右侧后缘有明显滑坡壁，总体上具备圈椅构造。
2.3.2地层岩性
巫山县境内地层主要为八面山分区巫山小区地层，除第三系外，自寒武系至第四系均有出露，出露面积最大的为下三叠统。各时代地层，除上白垩统与下伏古生界为沉积角度不整合接触关系外，其余老地层间均为整合或假整合接触关系。
第四系(Q)广泛分布于山体斜坡、台地、阶地及河漫滩上。成因类型有冲积、洪积、坡积、残积、崩积、滑坡堆积等，地质年代包括更新世及全新世。松散土类以残坡积物、冲洪积物、滑坡堆积物为主，成份由粘土、粉质粘土、碎块石土及砂卵砾石等组成。
2.3.3地质构造
区内大地构造处于大巴山弧形构造、川东褶皱带和渝鄂湘黔隆起褶皱带的结合部位。发育一系列二级构造北东—南西向褶皱，断裂较少,县境内主要二级构造有横石溪背斜、巫山向斜、齐耀山背斜。同时三级以上复式微褶皱也发育，形态各异。
据国家地震局1991年编制的《中国地震基本烈度区划图》，区内地震基本烈度为VI度，区域地壳稳定。查2001年版国家标准《中国地震动参数区划图》（1：400万），巫山县设计地震基本加速度为0.05g。
3滑坡体基本特征
3.1滑坡空间形态
滑坡后缘高程255.0m，滑坡前缘高程162.0m，相对高差93.0m，其主滑方向为45°。滑坡平面形态上下宽度基本一致，后部呈弧形，状似 “大拇指”。滑坡纵向上坡度基本一致，纵向长238m，横向上呈现两侧上翘中间下凹的弧形形态，横向宽212m，滑坡面积为4.35×104m2。根据四川九O九建设工程有限公司提供的规勘资料结合可研勘察所得的资料分析得出：滑坡纵剖面形态形似一张弯弓，中部厚度较大，为8.34—18.67m，向前后缘两端逐渐变薄，厚度为2.2～2.9m；平均厚度12.0m，滑坡体积为52.2×104m3。
滑坡右半部为罗家湾滑坡，地形上较左侧稍低，该部后缘有明显滑坡壁，罗家湾滑坡整体具有滑移形成的圈椅构造。右侧有一条北东向冲沟，冲沟宽0.8—1.2m，深0.6—1.0m，冲沟的右侧在中前缘及靠近后缘基岩出露，滑坡右缘边界清晰，以LF6（裂缝）东端沿冲沟与LF8所位于的小坍滑（TH3）东边界相连，即形成滑坡的右缘边界，该边界的划分无论从地面变形（LF6、LF8）、土岩界面为依据，还是从地形地貌（冲沟）的角度都较吻合。
滑坡后缘右侧可见滑移形成的滑坡壁，基岩组成的陡坡与坡积物组成的缓坡之间有个明显的转折，基岩与崩坡积物之间的转折部位即为滑坡后缘。滑坡左侧也有一条北东向冲沟，冲沟宽0.8—3m，深1.0—2.1m，冲沟的左侧在滑坡的中部有大面积基岩出露。通过探槽TC1和TC3的揭露，滑坡左侧基岩埋深较浅，同时冲沟的右侧在滑坡的中部可见裂缝变形点LF4、LF3，因此从滑坡后缘沿冲沟经过LF4、LF3的西端顺沟至大宁河即为滑坡的左缘。总体来看，该滑坡周界明显。
滑坡剪出口位于大宁河右侧岸边，岸坡坡度50—60°，剪出口被河流冲洪积的块石、漂石及淤泥覆盖，滑面与剪出口相连，滑舌段已完全被河水冲蚀。目前滑坡剪出口高程为162.0—164.0m。
3.2滑坡物质组成及结构特征
根据四川九O九建设工程有限公司提供的规勘资料结合可研勘查资料，滑坡的物质组成及结构特征如下：
⑴滑体
组成滑体的物质主要为第四系滑坡堆积物（Qdel），其岩性自上而下分别为：耕植土、含碎块石的粉质粘土、含粘土的碎块石土、含碎石的粘土。前缘（高程190m以下）滑体厚度一般在10.0～11.0m，最深处约16m。中部（高程190～230m）滑体厚10.0～17.7m。后缘（高程230m以上）滑体厚0～8.0m。
⑵滑带
滑带土为棕黄色粘土层，含少量碎石，可塑状，厚度为0.2—1.67m。根据规勘结合本次勘查资料显示滑带埋深一般为3.17～18.67m。其中滑坡中部滑带埋深较深，深度一般大于10.0m，最深达18.67m；前缘和后缘较前，一般在不超过10.0m。滑坡滑面总体比较平直，倾角20º左右，后缘略陡，前缘倾角最为平缓。
⑶滑床
滑床由三叠系中统巴东组（T2b3）地层组成，岩性为青灰色、灰黄色泥灰岩和白云质灰岩及少量紫红色泥质粉砂岩，中厚层状，单层厚一般0.1—0.3m，砂岩单层最厚可见达0.8m；岩层产状为197°—212°∠26°—39°。滑床面整体向大宁河倾斜。
3.3滑坡水文地质特征
⑴地表水系
滑坡区地表水系由滑坡前缘的大宁河和滑坡两侧的两条冲沟组成。大宁河目前水位165.7m左右，水面宽16—42m，洪水期水位可达170.5m以上，水面宽＞100m。两条冲沟为季节性雨源冲沟。
⑵地下水特征
滑坡区地下水可分为松散岩类孔隙水、碳酸盐岩裂隙岩溶水。
3.4滑坡变形特征
滑坡变形特征主要表现在滑体上多处发生小的坍滑和众多不同变形程度的裂缝，滑坡变形特征分述如下：滑坡变形点的分布见勘查设计工作布置图。
⑴小坍滑：滑体上共有3处小坍滑现象。①TH1：位于滑坡体前缘。物质结构特征为含碎石粉质粘土，坍滑方向纵长4.2m、横向宽3.3m，坍滑面积13.9㎡，呈扇形或小圈椅状滑塌，最大厚度1.0m，分布高程在166～172m范围内，产生原因是其土体较为松散，在大宁河水的掏蚀作用下产生坍滑。②TH2：位于滑坡体右缘中前部位。物质结构特征为碎石土，坍滑方向纵长2.1m、横向宽1.3m，坍滑面积2.7㎡，呈小圈椅状滑塌，最大厚度0.5m。③TH3：位于滑坡体后缘右侧。物质结构特征为含碎石粉质粘土，坍滑方向纵长30m、横向宽25m，坍滑面积750㎡，坍滑方向40°，最大坍滑距离1.3m，坍滑最大厚度＜3.0m， 坍滑现象将一排水沟拉裂，使排水沟错位达1.0m。
⑵裂缝
滑体上共分布9条裂缝，分布位置见工程地质图。经过对9条裂缝的统计与分析，其裂缝走向在130°～150°，均为拉裂缝，分布于滑坡的各个部位，滑移方向40°～60°，与滑坡的主滑方向45°相吻合。根据滑坡各部位的变形强弱程度在滑坡范围内进行了滑坡变形强弱分区，以200m高程为界，滑坡范围内200m高程以下为中等变形区、200m高程以上为弱变形区，见勘查设计工作布置图。
3.5滑坡成因机制分析
从该滑坡形成机制分析，滑坡变形动态变化可分为四个阶段，首先是局部失稳的蠕动变形，斜坡前缘由于河水冲刷，使前缘坡体内的剪应力超过土体应有抗剪强度而产生塑性变形—蠕变，局部坡体向下挤压，引起后部薄弱部位产生拉裂缝。第二阶段为整体缓慢滑动，裂缝的产生为地表水的入渗提供了有利条件，地表水入渗后，滑带土强度进一步降低，下滑力增大，在坡体内形成一个或多个滑带，滑坡开始沿滑带整体匀速滑动。第三阶段为加速剧滑，当滑体移动一定距离，滑带土的抗剪强度降低至残余强度，阻滑力降至最小，滑坡开始加速滑移，前部冲出滑床形成滑坡舌。由于该滑坡滑体厚度不大，滑床较平缓并有台阶，其滑动表现为随季节而时滑时停。第四阶段为暂时稳定阶段，当滑舌冲出滑床堆积在原地面，下滑力减小，而逐渐停止滑移，暂时处于稳定，但随着河水冲刷滑体前缘或滑体含水量增大，可能会继续产生滑动。
滑坡目前基本处于第二个阶段的开始，从今年7月31日～8月2日连降大雨，在滑坡的中前缘发生了明显的变形，并且该变形横跨整个渡口湾滑坡滑体可以看出，在现状条件下滑坡整体处于基本稳定状态，在暴雨工况下滑坡整体处于欠稳定状态、局部（滑坡中前缘）处于不稳定状态，同时在库水位上升至175m水位后，滑坡前缘存在库岸塌岸问题。
3.6滑坡危害性分析
巫山～巫溪巫山（福田至龙溪）段二级公路从渡口湾滑坡滑体中部通过，公路部门为了保护该段公路的安全，已在该滑坡右缘～滑体正中部（即以滑体纵轴线为界右半部分）进行防护治理，项目名称为“罗家湾滑坡”，该治理施工正在进行中，“罗家湾滑坡”布设了13条锚索抗滑桩，桩间距6m、桩断面2.0×3.6m、最大桩长26.5m、锚固段长10m，布设在高程205～207m一线。
但“罗家湾滑坡”治理只是针对保护该段公路而进行的，相对整个渡口湾滑坡而言只是局部治理措施，事实已证明2007年7月31日～8月2日连降大雨，在滑坡的中前缘（“罗家湾滑坡”抗滑桩下部，即中等变形区）发生明显的变形，该变形横跨整个渡口湾滑坡滑体。
该滑坡位于长江支流大宁河右岸斜坡体上，滑坡现状工况下整体处于基本稳定状态，但在暴雨及175m蓄水后，滑坡整体欠整定，滑坡一旦整体滑移将直接威胁大宁河通航，也影响长江库区蓄水，其后果不堪设想。同时，滑体上人口达124人、房屋建筑面积5095m2、种植面积95.4亩，滑坡造成的直接经济损失达421.47万元，目前滑坡中前缘已有8户居民住房为危房，已有4户搬迁它处，其经济损失和社会不利影响巨大。

4勘查工作部署和勘查工作量
4.1勘查工作部署
1、测量
在可研勘查工作中已完成的控制测量、1/500地形测量、1/200剖面测量的基础上进行修测，。测量仪器采用TOPCON323全站仪。剖面两端点均埋设石刻标记并注明编号。勘查工程点（钻孔、槽探、探井等）的高程与坐标采用仪器测定。
2、工程地质测绘
在可研勘查的基础上进行，采用1/500比例尺对勘查区进行工程地质测绘，充分利用可研勘查的成果资料。对于重要的地质现象如边界、裂缝、软夹层、剪出口，进行追索，控制加密。
地质剖面测绘采用1/200比例尺进行地质剖面测绘，在可研的基础上增加横剖面一条。横剖面沿可能布设的治理工程横线布置。纵横剖面与钻、坑探配合，详细反映、记录地质现象，同时充分利用规勘及罗家湾滑坡勘查的钻孔、浅井资料。
3、工程地质钻探
为进一步查明滑坡地质情况，为下步初步设计提供可靠的资料，本次勘查在前期工作的基础上布设钻孔9个、进尺180m。于滑坡前缘182m（拟设治理工程位置）高程附近布置钻孔4个。于205m（拟设治理工程位置）高程带增加钻孔3个，1—1’、 2—2’剖面中后缘各增设计钻孔1个，与前期勘查的工程点形成4纵2横共6条剖面。
终孔原则：一般性孔的深度应穿过最下一层滑面，孔深控制以达到滑动面以下稳定岩体（中风化）5m为准。控制性孔以查明深部滑动面或潜在滑动面（软夹层）为目的，深度应以地质判断为准，孔深控制以达到滑动面以下稳定岩体（中风化）10m为宜。详见勘查设计工作布置图。
4、探槽
布置于滑坡体的前缘剖面上分别探槽，目的主要是揭露滑带、滑面的产状、控制滑坡边界，了解滑带物质组分与结构，采集原状样。设计布置探槽3个，单个探槽宽1.2 m，深度小于2m，总方量约120m3。
5、探井
探井共1个，布置于2—2'前缘，设计单个探井深度均为12m，探井实际施工深度以进入滑带2m为宜。探井截面2.5×3.0m，采用钢筋混凝土护壁，混凝土强度C20，铺设钢筋Ф8＠200。用于观察地质灾害体内部结构，特别是滑面(带)特征、采集不扰动土样。同时进行现场大型剪切试验。
6、试验
试验类型、方法及工作量的确定以满足初步设计阶段勘查的要求为原则，用来查明滑体、滑床、滑带土的物理力学性质、水理性质等。现场剪切试验2组。
设计原状土样6组，其中滑体、滑带样各3组；岩样6组、水样1件。
4.2勘查工作量
滑坡勘查工作量一览表 表4.2－1
编号
工程项目
单位
数量
备注
一
测量

1
点位测量
点
16

2
剖面测量
km
0.8

二
工程地质测绘

1
1/500工程地质测绘及数字化
km2
0.175
修测
2
1/200工程地质剖面测绘及数字化
km
0.8

三
工程地质勘探

1
钻探
m/孔
180/9

2
探井
m/个
12/1

3
槽探
m3/个
120/3

四
现场试验

1
现场剪切试验
组
2
天然、饱和
五
取样

1
滑带、滑体力学原状样
件
12

2
滑床岩石力学样
组
8

3
滑体挠动土样
组
2

4
水样
组
1

六
室内试验

1
岩石力学试验
件
12

2
滑带、滑体力学原状样
组
8

3
滑体挠动土样
组
2

4
水样
组
1

5勘察进度计划
本次详细勘查计划野外工作时间20天、室内资料整理和报告编写10天，勘查工作时间共计30天。勘查总工期勘查工作进度安排详见表5－1。
勘查工作进度计划表 表5－1
项目
2007年
1
5
10
15
20
25
30
工程点位测量

钻探

井探

槽探

现场试验

野外资料整理

报告编写

6施工保障措施
6.1 施工组织设计
6.1.1人员组成
调集从事滑坡治理工程勘察工作的专业队伍，主要包括地质、测量、勘探等多方面专业技术人员，从高级工程师到专业技术工人，分层分种类、分梯级，合理配置人力资源，使之专业精尖、综合实力强大。本次拟投入工程技术人员和技术工人约15人。主要管理人员组成见表8.1－1。
现场管理机构主要人员表 表6.1－1
任命职务
姓名
年龄
职称
项目负责人
陈刚华
34
高级工程师
技术负责人
魏鹏飞
35
高级工程师
项目组组长
李彬
24
工程师
技术员
韩 彬
36
助理工程师
山地工程组组长
王干强
45
高级技师
测量组组长
钱玉彬
32
工程师

6.1.2 项目组织管理机构
具体现场项目组织管理机构见图6.1－1。

图6.1－1 项目管理机构图
6.2施工准备
6.2.1 技术准备
施工前进入工地人员应做好各项技术准备工作。
第一、获取规前勘查资料，收集控制点成果，准备测量。
第二、地质人员对工作区进行现场踏勘，并系统收集、分析已有的地质资料及自然人文环境，包括自然地理，气象水文、交通运输、人类工程活动及发展规划等。编制滑坡调（勘）查设计书。
第三、钻探技术准备：先进行现场踏勘，并系统收集有关地质资料，根据任务的目的、要求及物理力学参数，编制钻孔施工设计书，安排项目组人员准备相关的仪器设备。
第四、编制各项质量管理和技术管理办法。
6.2.2 施工设备
本单位在接受巫山县地质灾害整治中心的委托后，即着手准备设备，拟投入设备见表6.2－1。
勘查工作主要设备一览表 表6.2－1
序号
设备名称
型号
数量
购置日期
检测情况
1
GPS接收机
4600IS
2台
2002
良好
2
全站仪
TOPCON-332
1
2002
良好
3
数码相机
CANON
1
2006
良好
4
扫描仪
HP
1
2005
良好
5
笔记本电脑
IBM
2
2005
良好
6
绘图仪、复印机
HP750C
各1
2005
良好
7
钻机
XY-200
1
2005
良好
8
钻机
XY-150
1
2004
良好
6.3 施工顺序
勘查施工顺序见图6.3－1

图6.3－1 施工顺序图
6.4 质量管理
6.4.1 建立质量保证体系
地质灾害治理勘察工作是一项非常重要的基础性工作，我公司以高度负责的态度，对这一项目进行全面的质量管理，并配置精良的硬件和软件，以确保本勘察项目的质量得到充分的保证，根据BG/T19001—ISO9001质量体系要求，建立质量保证体系。
6.4.2 建立管理机构
本勘察项目管理机构总部和现场两部分组成见图6.1－1。我公司将派选多年从事工程地质勘察工作、责任心强、技术水平高的技术干部担任本勘察项目的管理人员。各级管理人员及主要工作人员见表6.1－1。
6.4.3 确定本勘查项目管理制度
⑴项目负责人对整个项目质量负责，严格执行有关规程规范，实施质量监督，设立专职监督、检查员。
⑵强化原始资料质量检查、现场验收制度。
①专项工作组自检、互检100%，项目综合研究组抽查率达40%，项
目负责人、专职质检员检查30%。
②各级质量检查均需填写《资料质量检查表》及《质量改正情况登
记表》。
③各项工程结束，由质管办组织、项目综合组有关人员参加，及时进行现场验收，对不合格工程不予验收，限期整改，并填写《单项工程验收表》。
⑶山地工程施工必须有地质员现场跟班编录，并监督整个施工过程。施工单位须指派施工技术人员进行施工记录，填写单项工程竣工验收申请，并作好资料归档。
⑷作好专项工作的协调、配合。
⑸其它管理办法。要使本工程的质量保证体系有效运行，还需很多管理制度，主要有：精神文明建设制度、奖惩制度、信息反馈制度、用户回访制度、工程档案管理制度等。
⑹接受上级主管部门、业主及业主单位委托的工程质量监理。
6.4.4 明确技术要求及技术措施
（1）要求本项目的主要技术人员十分熟悉本勘察项目工作内容和技术要求，熟悉现场地质条件，较准确判断地层结构及特征，做好事先指导和中间检查工作，经常组织技术人员和技术工人学习技术规范、操作要求，使参加本项目的每一个人员都清楚了解本勘察项目的技术要求和本人的岗位职责。
（2）做好内、外部信息反馈工作。依据内部的信息反馈制度，建立内部信息反馈档案，使生产过程中出现的每一个技术和质量问题都能及时、准确地反馈给有关人员，并及时得到解决。
依据对外信息反馈制度，做好对外信息反馈工作。
（3）在仔细了解技术要求及现场情况的基础上，制定本勘察项目的勘察大纲、进度计划，努力做到有目的、有计划地按期开展调（勘）工作。
6.5 施工安全
1、开工前进行安全生产教育，强调按程序施工，按规范操作，严格执行国家、部门生产条例，进行文明施工。
2、施工中加强安全生产检查，设立安全生产巡视员，对事故隐患立即整改，对相关责任人进行离岗培训。
3、作好安全生产防护，配齐安全生产设施及防护设备，不配戴安全防护装备者，严禁进入施工现场。
4、根据实际工况，制定安全生产措施，所有施工人员及进入现场的一切相关人员，必须严格执行安全生产措施。
7预期成果
（1）详细勘查报告
（2）地形地质图（1：500）
（3）纵横地质剖面图（1：200）
（4）实际材料图（1：1000）
（5）野外记录卡片
（6）钻孔柱状图
（7）井、槽探素描图
（8）试验成果报告册(岩、土、水室内试验成果和野外试验成果)
（9）计算剖面图
（10）测量成果
（11）滑坡危及人口及实物指标调查成果
（12）照片、音像资料
8附件勘察费用预算表
8.1编制依据
(1)《三峡库区三期地质灾害防治规划》；
(2)《三峡库区三期地质灾害防治工程详细地质勘查技术要求》；
(3)《工程勘察设计收费标准》国家发展计划委员会、建设部2002年修订本；
(4)定额、标准中没有的项目参照重庆市现在的市场价格执行。
8.2预算总费用
总费用为：382,752.30元。
勘察工程费用预算总表
表8.2－1
序号
工程或费用名称
单位
金额
备注
1
测量
元
6,217.12

2
岩土工程勘察
元
185,692.80

3
山地工程
元
39,971.62

4
原位测试、取样
元
2,443.60

5
室内试验
元
5,442.80

6
现场试验
元
48,800.00

7
其他费用
元
41,070.03

8
工程勘查税金
元
20,932.01

9
勘察工程监理费
元
8,764.25

10
管理费
元
12,269.95

11
预备费
元
11,148.13

总 计
元
382,752.30

勘察工程费用预算明细表
表8.2－2
编号
工程项目
单位
数量
基价
合价
备注
一
测量

6217.12
复杂程度
㈠
其他测量

5096.00

1
工程点测量（200点）
组日
3
1000
3000.00
表2.6-1
2
埋石点（图根点）
点
16
131
2096.00
表2.2-2
㈡
技术工作费
元
5,096.00
22%
1121.12
P4页
二
岩土工程勘察

185692.80

(一)
地质测绘

22292.20
复杂场地
1
1：500工程地质测绘
km2
0.175
17213
3012.28
表3.2-2
2
1：500工程地质测绘数字化
元
3012.275
50%
1506.14
表2.2-3
3
1：200工程地质剖面测绘
km
0.8
1864
1491.20
表2.2-2
4
1：200工程地质剖面测绘数字化
元
1491.20
50%
745.60
表2.2-3
5
附加调整系数
元
6,755.21
50%
3,377.61
表3.2-2
6
技术工作费
元
10132.82
120%
12159.38
表3.1-1
(二)
工程地质钻探
米/孔
180/9

163400.60

1
D≦10松散地层Ⅲ类
m
75
117
8775.00
表3.3-2
2
10﹤D≦20松散地层Ⅳ类
m
65
259
16835.00
表3.3-2
3
20﹤D≦30较硬岩Ⅴ类
m
40
452
18080.00
表3.3-2
4
跟管钻进

43690
50%
21845.00
续表3.3-5
5
滑坡勘探附加调整系数

43690
20%
8738.00
续表3.3-5
6
技术工作费

74273
120%
89127.60
表3.1-1
三
山地工程

39971.62

（一）
探井
米/口
12/1

27201.68

1
D≦2松散地层Ⅲ类
元/m
2
78
156.00
表3.3-2
2
2∠D≦5松散地层Ⅲ类
元/m
3
97
291.00
表3.3-2
3
5∠D≦10松散地层Ⅳ类
元/m
5
194
970.00
表3.3-2
4
10∠D≦20松散地层Ⅳ类
元/m
0.5
256
128.00
表3.3-2
5
10∠D≦20Ⅴ类
元/m
1.5
410
615.00
表3.3-2
6
探井护壁主要材料费

10332.40

①
钢筋制安
元/T
0.300
6,000.00
1800.00
市场价
②
模板
元/m2
67.20
47.00
3158.40
市场价
③
护壁砼
m3
9.72
450
4374.00
市场价
④
探井盖板
个
1
1000
1000.00
市场价
6
技术工作费

12364.40
120%
14837.28
表3.1-1
(二）
探槽
m3/个
120/3

6108.00
表3.3-2
1
D≦2松散地层Ⅳ类
m3
30
92
2760.00
表3.3-2
续表8.2-2
3
技术工作费

2760
120%
3312.00
表3.1-1
4
土方回填
m3
120
30%
36.00
估价
(三)
附加调整系数
元
33,309.68
20%
6,661.94
表3.3-5
四
原位测试、取样

2443.60

1
滑带(体)力学原状样
件
24
100
600.00
表3.3-3
2
滑带土颗分
件
2
15
30.00
表3.3-3
3
滑床岩石样
件
12
25
150.00
表3.3-3
4
水样
件
1
40
40.00
表3.3-3
5
滑坡取样、原位测试附加调整系数
元
820
20%
164.00
续表3.3-5
6
夜间取样(50%)附加调整系数
元
410.00
20%
82.00
续表3.3-5
7
技术工作费
元
984
120%
1180.80
表3.1-1
8
样品包装与运输
元
984
20%
196.80
P3页、估价
五
室内试验

5442.80

(一)
滑体、滑带物理力学试验

1380.00
表8.2-1
1
含水率
项
12
8
48.00

2
密度（蜡封法）
项
12
18
108.00
表8.2-1
3
比重
项
12
19
114.00

4
液限（圆锥仪法）
项
12
15
90.00
表8.2-1
5
塑限
项
12
30
180.00
表8.2-1
6
渗透
项
12
29
174.00
续表8.2-1
7
压缩（快速法）
项
12
40
240.00
续表8.2-1
8
直接剪切（固结快剪）
组
12
71
426.00
续表8.2-1备注
(二)
滑床物理力学试验

3348.00
表8.4-1
1
机切磨规格￠50-70岩芯
块
24
19
342.00
表8.4-1
2
含水率
项
8
14
84.00
表8.4-2
3
块体密度（蜡封法）
块
24
18
324.00
表8.4-2
4
吸水率
组
8
47
282.00
表8.4-2
5
饱和吸水率
组
8
117
702.00
表8.4-2
6
直剪
组
8
269
1614.00
表8.4-2
(三)
水质简分析

220.00
表8.3-1
1
水质简分析
件
1
220
220.00
表8.2-1
(四)
技术工作费
元
4948.00
10%
494.80

六
现场试验

48800.00

(一)
大体积容重试验

48800.00

1
现场剪切试验
组
2
10000
20000.00

4
技术工作费
元
20000.00
120%
24000.00
P37页

续表8.2-2
5
滑坡取样、原位测试附加调整系数

24000
20%
4800.00
续表3.3-5
七
其他费用

41070.03

1
勘察机具搬运费
台班
8
2000
16000.00
市场价
2
青苗赔偿费
处
10
500
5000.00
市场价
3
修通作业现场道路及场地平整
处
10
800
8000.00
市场价
4
水源人工及材料费
元
钻探费
5%
8170.03
估价
5
封孔材料、人工费
元/米
180
10
1800.00
市场价
6
订做岩芯箱
个
30
30
900.00
市场价
7
岩芯保管
元/月
12
100
1200.00
市场价
8
勘察报告印制、审查
项
1
20000
20000.00

八
工程勘查税金
元
329638
6.35%
20932.01

九
勘察工程监理费
元
350570
2.50%
8764.25

十
管理费
元
350570
3.50%
12269.95

十一
预备费
元
371604
3.0%
11148.13

十二
总费用
元

382752.30
